流量传感器工作原理

水表工作原理

水表是一种用于测量供水和排水流量的仪表。它的工作原理基于一些基本原理，包括流体力学和机械运动学。本文将详细介绍水表的工作原理，从流量传感器到数据显示等方面进行解释。

一、流量传感器

流量传感器是水表中最核心的部分。它通常采用涡轮流量计或超声波流量计。涡轮流量计是一种利用涡轮在流体中旋转来测量流量的传感器。当水经过涡轮流量计时，涡轮受到水流的冲击而开始旋转。涡轮的旋转速度与水流量成正比。超声波流量计则是通过发送超声波脉冲来测量水流速度和流量。传感器内部的传感器接收到反射回来的超声波，并计算出水流速度和流量。

二、计量机构

计量机构是水表中负责计量流量的部分。它通常由流量传感器、齿轮传动和显示装置组成。当涡轮流量计中的涡轮旋转时，齿轮传动将涡轮的旋转转换为指针或数字显示。计量机构还包括一个计量装置，用于根据流量传感器的旋转计算出实际的水流量。

三、数据显示

数据显示是水表上用于显示流量和用水量的部分。传统的水表通常通过机械指针来显示流量。指针指向刻度盘上的数字，表示对应时间段内的用水量。现代的水表则采用数字显示屏，可以直接显示当前的流量和用水量。数字显示屏通常具有较高的精度和可读性。 四、用水管理

水表不仅用于测量流量和用水量，还有助于用水管理。水表的安装位置通常固定在水源供应处，例如水龙头或进水管道。通过定期读取水表数据，用户和供水部门可以了解实际的用水情况，并制定合理的用水计划和政策。这有助于节约水资源和提高供需平衡。

五、维护和校准

为了保证水表的准确性和可靠性，定期维护和校准是必要的。维护包括清洁和检查水表中的传感器和机械部件，以确保其正常运行。校准是指通过校准设备对水表进行校准，以确保其测量结果的准确性。维护和校准应由专业人员进行，以确保水表的正常工作和准确计量。

总结：

水表是一种用于测量供水和排水流量的仪表，其工作原理基于流体力学和机械运动学。通过流量传感器、计量机构和数据显示，水表能够准确测量水流量并显示用水量。同时，水表还有助于用水管理和水资源的合理利用。定期维护和校准对于保证水表的准确性和可靠性至关重要。仔细理解水表的工作原理有助于我们更好地利用水资源和实施节水措施。

压力变送器测流量原理

压力变送器是一种用于测量流量的传感器，它的工作原理是根据流体在管道中的压力差来测算流量。下面，我们将对压力变送器测流量的原理进行详细解释。

一、测量原理

压力变送器是利用差压传感技术来测量流量，即通过测量流体在不同位置所产生的差压来计算流量。在其核心部件中，安装了一对共沉浸在流体中的压力传感器，分别位于流体管道的上下游两侧。当流体在两侧压力传感器上产生不同的压力时，传感器将信号传递至压力变送器，后者利用压力差来计算流量。

二、工作原理

在流体管道中，当流体通过时，由于管道大小和加速度的限制，流体速度和静压之间会产生一个压力差。通常情况下，上游的流体静压会高于下游的流体静压，因此压力差会随着流速的增加而增加。当流速无变化时，压力差将保持不变。因此，通过测量压力差的变化，我们就可以得到流量的变化。

三、主要特点

压力变送器测量流量具有如下主要特点：

1.高精度：由于压力变送器是采用差压传感技术来测量流量，其测量精度较高，一般可以达到1%~2%。

2.广泛适用：压力变送器可以测量液体、气体以及蒸汽等流体的流量，具有广泛的适用性。

3.结构简单：压力变送器结构简单，体积小，使用方便，维护成本较低。

4.应用领域广泛：根据不同的应用领域，压力变送器可以简单控制工业流程中的液体流动速度，也可以测量在空调、暖通空调、蒸汽压力系统等领域中的流量。

总之，压力变送器是一种广泛应用于各个领域的传感器，它的测量原理简单高效，为我们的生产生活提供了强大的支持。

水流传感器

简介

水流传感器（Flow Sensor）是一种用于检测液体流动速度的设备。它通常由流量计和传感器两个部分组成。流量计负责测量液体流过的量，传感器用于感知液体的流动速度。

水流传感器在工业、农业、医疗和家庭等领域都有广泛的应用。比如在工业生产中，水流传感器被用于监测流水线上的液体以确保生产质量。在农业领域，水流传感器则被应用在灌溉系统中以确保农作物得到足够的水分。在医疗领域，水流传感器可以帮助医生监测注射流量。

工作原理

水流传感器的工作原理基于磁滞现象和霍尔效应。当液体流过磁环时，液体的流动会影响磁场的强度和方向，导致磁场发生变化。处于磁场中的霍尔元件会受到这些变化的影响，输出一个电信号。该电信号就是检测到数量的基础。

具体来说，当液体流过流量计时，流量计会记录流过的水量，并将结果传递给传感器。传感器会检测液体流动的速度并输出一个电信号，电信号大小与液体流动速度成正比。

应用场景

工业生产

在工业生产中，水流传感器被用于监测生产流水线上的液体流动速度。在制造食品和药品时，流速监测器可确保所有流过它的物料质量一致。

农业灌溉

在农业领域，农民使用水流传感器来监测灌溉系统的水流速度和浓度。这种传感器能够确保灌溉系统能够按照计划等量地灌溉作物。

饮水设备

在饮水设备中，水流传感器可以帮助监测流量并控制水源的流量和压力。这可以起到避免浪费的作用。 医疗

在医疗领域，水流传感器可帮助医生检测给药流量和监测输液速度。使用水流传感器可以确保给药或输液按照计划进行，且量准确。

结论

水流传感器是一种非常有用的设备，在不同的领域都能起到关键的作用。通过灌溉作物、监测食品和药品制造，智能饮水设备、医疗和工业生产等应用领域，水流传感器为公司和公共事业提供了极大的便利。

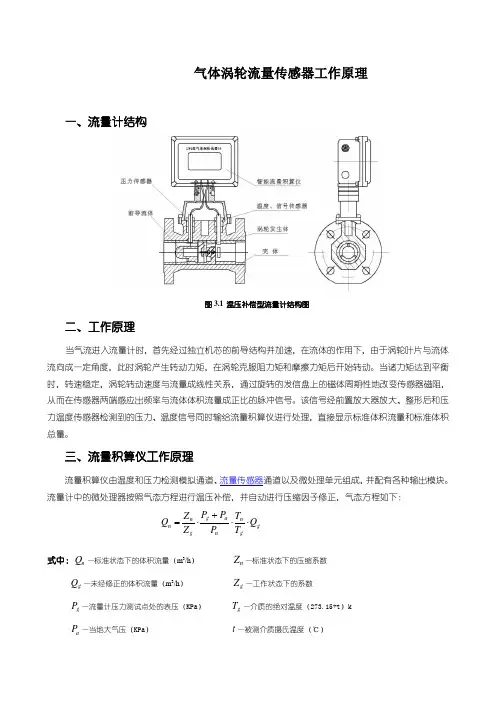

气体涡轮流量传感器工作原理

一、流量计结构

图3.1 温压补偿型流量计结构图

二、工作原理

当气流进入流量计时，首先经过独立机芯的前导结构并加速，在流体的作用下，由于涡轮叶片与流体

流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡

时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，

从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压

力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积

总量。

三、流量积算仪工作原理

流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理单元组成，并配有各种输出模块。

流量计中的微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正，气态方程如下：

式中：nQ—标准状态下的体积流量（m3/h） nZ—标准状态下的压缩系数

gQ—未经修正的体积流量（m3/h） gZ—工作状态下的系数

gP—流量计压力测试点处的表压（KPa） gT—介质的绝对温度（273.15+t）k

aP—当地大气压（KPa） t—被测介质摄氏温度（℃）

ggnnaggnnQTTPPPZZQ

nP—标准大气压（101.325KPa） nT—标准状态下的绝对温度（293.15k）

注：对于天然气 ， ，zF称为超压缩因子，按中国石油天然气总公司的标准SY/T6143-1996

中的公式进行计算。

2)(zgnFZZ
