电阻值的表示方式

电阻值的标注方式有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许误差则用 百分数表示，未标误差值的即为±20%.

b、数码标示法主要用于贴片等小体积的电路，在三为数码中，从左至右第一，二位 数表示有效数字，第三位表示10的倍幕或用R表示（R表示0.）如：472表示47X102Q（即 Q）： 104 则表示

100KQ、;R22 表示 Q、122=1200 Q = Q . 1402二 14000 Q 二 14KQ、 R22二 Q、500324*100=2、17R8二

Q、000二0Q、 0二0Q.

c、色环标注法利用最多，普通的色环电阻器用4环表示，精密电阻器用5环表示，紧靠 电阻体一端头的色环为第一环，需着电阻体本色较多的另一端头为末环.现举例如下：

若是色环电阻器用四环表示，前而两位数字是有效数字，第三位是10的倍幕，第四 环是色环电阻器的误差范围（见图一）

四色环电阻器（普通电阻）

|— 标称值第一需有效数字

|—标称值第二位有效数字

I— 标称值有效数字后0的个数（10的倍 幕） I I

厂允许误差

颜 色 第一位有效值 第二位有效值 倍 率 允许偏差

黑 0 0 10°

棕 1 1 10* ±1%

红 2 2 102 ±2%

橙 3 3 103

黄 4 4 104

绿 5 5 105 ±%

蓝 6 6 106 ±%

紫 7 7 107 ±%

灰 8 8 10s

白 9 9 109 -20% ~ +50%

金 10-* ±5%

银 10-2 ± 10%

无色 ±20%

图1-1 两位有效数字阻值的色环表示法

若是色环电阻器用五环表示，前而三位数字是有效数字，第四位是10的倍幕.第五环是色环电阻器的误差范用•（见图二）

五色环电阻器（精密电阻）

—标称值第一名有效数字

标称值第二位有效数字

标称值第三位有效数字

厂 标称值有效数字后0的个数（10的倍幕）

厂 允许误差

__________ rT1T] ______________________________

颜色 第一位看效值 第二位有效 值 第三位有

效值 倍率 允许偏差

黑 0 0 0 10°

棕 1 1 1 101 ± 1%

红 2 2 2 102 ±2%

橙 3 3 3 105

黄 4 4 4 104

绿 5 5 5 105 ±%

蓝 6 6 6 106 土

紫 7 7 7 107 ±%

灰 S 8 8 10s

白 9 9 9 109 ■20%〜+50%

金

10, ±5%

银 IO-? ±10%

图1-2三位有效数字阻值的色环表示法

d、SMT精密电阻的表示法，通常也是用3位标示。一般是2位数字和1位字母表 示，两个数字是有效数字，字母表示10的倍幕，可是要按如实际情形到精密电阻查询内外岀 査找.下而是精密电阻的查询表：

代码 阻值 代码 阻值 代 码 阻值 代码 阻值 代码 阻值

code resiscane code resiscanc

e cod

e resiscan ce code resiscanc

e code resiscanc

e

1 100 21 162 41 261 61 422 81 681

2 102 22 165 42 267 62 432 82 698

3 105 23 169 43 271 63 442 83 715

4 107 24 171 44 280 64 453 84 732

5 110 25 178 45 287 65 464 85 750

6 113 26 182 46 291 66 475 86 768

7 115 27 187 47 301 67 487 87 787

8 118 28 191 48 309 68 199 88 806

9 121 29 49 316 69 511 89 825

10 124 30 200 50 324 70 523 90 845 11 127 31 3205 51 332 71 536 91 866

12 130 32 210 52 310 72 519 92 887

13 133 33 215 53 348 73 562 93 909

14 137 34 221

54 357 74 576 94 931

15 110 35 226 55 365 75 590 94 981

16 143 36 232 56 371 76 601 95 953

17 147 37 237 57 383/388 77 619 96 976

18 150 38 243 58 392 78 631 96 976

19 151 39 219 59 402 79 619

20 153 40 255 60 412 80 665

symbol A 3 c D E F G H X Y z

multipliers 10° IO1 10: 103 10: 10s 10e 10： 10" i(r IO"3

合集下载

203表示的电阻值

203表示的电阻值

203表示的电阻值

1.引言

1.1 概述

概述：

电阻值是电子电路中一个重要的参数，用来描述电阻器阻挡电流的能力。在电路中，电阻起着控制电流、降低电压和分配电能的作用。在实际应用中，我们经常会遇到需要测量和控制电阻值的情况。

本文将介绍电阻值的概念和计量单位，并探讨电阻值在电子电路中的重要性和应用。深入了解电阻值的概念和计量单位，可以帮助我们更好地理解和应用电阻器。

在正文内容中，我们将从电阻值的概念开始，详细介绍电阻值的计量单位，以及它们如何在电路中起到限制电流、改变电压和保护电子元件的作用。电阻值的重要性将在结论部分进行探讨，并举例说明电阻值在各种电子设备和应用中的具体应用场景。

通过阅读本文，读者将能够了解电阻值在电子电路中的重要性和应用，并获得一定的实际应用知识。同时，本文也将为读者提供关于电阻值测量和控制的基础知识，为进一步深入研究提供了必要的基础。

接下来，我们将开始探索电阻值的概念，并介绍电阻值的计量单位。让我们一起进入这个有趣而又实用的话题。

1.2 文章结构

本篇文章主要围绕着"203表示的电阻值"展开，通过以下几个部分进行阐述。 引言部分（Chapter 1）将对整篇文章进行一个概述，包括文章的目的、重要性以及后续章节的具体内容安排。

正文部分（Chapter 2）将着重介绍电阻值的概念以及其计量单位。首先，我们将解释电阻值的含义，包括其在电路中的作用和意义。其次，我们将介绍常用的电阻值计量单位，例如欧姆（Ω）、千欧（kΩ）和兆欧（MΩ）等，并探讨它们的换算关系和使用场景。

结论部分（Chapter 3）将回顾电阻值的重要性和应用。我们将探讨电阻值在电子学、电路设计和工程领域中的广泛应用，以及它对电流、电压和功率等影响的重要性。在综合之前的内容后，我们将总结电阻值对于电路和电子设备的关键作用，并对未来可能的发展方向进行展望。

通过以上章节的布局，本篇长文将全面介绍电阻值的概念、计量单位以及其在电子学领域中的重要性和应用。希望读者能够通过阅读本文，对于203表示的电阻值有更全面和深入的了解。

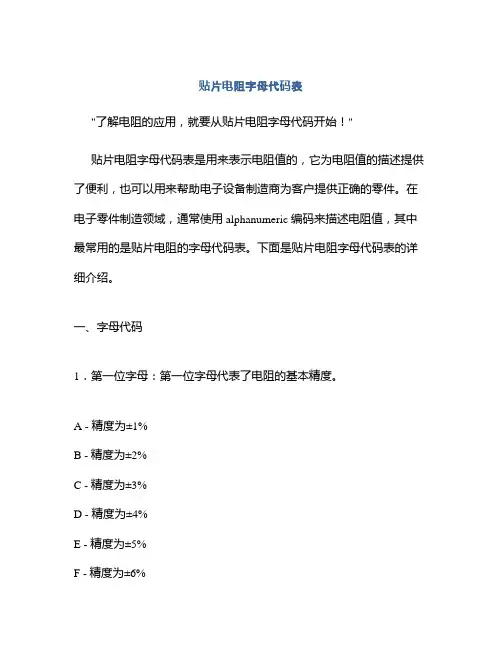

贴片电阻字母代码表

贴片电阻字母代码表

贴片电阻字母代码表

"了解电阻的应用，就要从贴片电阻字母代码开始！"

贴片电阻字母代码表是用来表示电阻值的，它为电阻值的描述提供了便利，也可以用来帮助电子设备制造商为客户提供正确的零件。在电子零件制造领域，通常使用 alphanumeric 编码来描述电阻值，其中最常用的是贴片电阻的字母代码表。下面是贴片电阻字母代码表的详细介绍。

一、字母代码

1．第一位字母：第一位字母代表了电阻的基本精度。

A - 精度为±1%

B - 精度为±2%

C - 精度为±3%

D - 精度为±4%

E - 精度为±5%

F - 精度为±6% G - 精度为±7%

H - 精度为±8%

2．第二位字母：第二位字母代表电阻封装类型。

a - 0603

b - 0805

c - 1206

d - 1210

e - 1812

f - 2010

3．第三、四位数字：第三、四位数字代表电阻的乘数系数。

原码 式：(位数字/10） x 10

01 - 10

02 - 20

04 - 40

二、值的表现形式

1、小电阻的典型值：

0R 代表 0正 1R 代表 10正

2R 代表 20正

3R 代表 30正

2、大电阻的典型值：

68K0 代表 68000正

82K0 代表 82000正

将小数点后两位数字（tens and nums）省略直接表示小数点后两位为00

例如：470K(470000)，简写表示为 470K0。

三、KOHM电阻の表现形式

1、表示以K开头的小值：

K0代表 1000正

K1代表 1100正 K2代表 1200正

K3代表 1300正

2、表示以K开头的大值：

220K0代表220000正

474K0代表4740000正

总之，贴片电阻字母代码表为电阻值的简写表示和描述提供了非常便利的方式，是制造商和客户沟通中电子零件设计和挑选的一种常用表达方式。

常见电阻阻值

常见电阻阻值

- 1 - 常见电阻阻值

电阻是一种电子件，它在电路中扮演着非常重要的角色。它的主要功能是对电流的流量和电压进行控制，并可以降低源点的压力，以及能够减少某些电路中的元件的损耗。电阻的阻值也是一个很重要的参数，它能够准确的反映出电阻的使用特性，通过电阻的阻值，我们可以了解这种电阻的特性，是否能够满足我们设计电路的要求，我们在此给大家介绍一些常见电阻阻值。

首先，常见电阻阻值有两位数字开头，它们是电阻的第一位和第二位，通常，第一位表示电阻单位“欧姆”（Ω），而第二位表示电阻值的小数位。以10KΩ（千欧）为例，1表示第一位为1000欧姆，K表示第二位为千分之一欧姆，10KΩ就是一千欧姆的一千分之一欧姆，其电阻值为0.01欧姆。

此外，常见的电阻阻值还有一些缩写，它们的意义如下：

（1）R：1Ω，表示1欧姆，一般情况下，缩写可以省略；

（2）K：1000Ω，表示1000欧姆；

（3）M：1000K，表示1000千欧姆，即1百万欧姆；

（4）G：1000M，表示1000百万欧姆，即1十亿欧姆。

另外，常见的电阻阻值还有以下容易混淆的缩写：

（1）T：1G，表示1十亿欧姆；

（2）H：100K，表示100千欧姆，即0.1百万欧姆。

以上就是常见的电阻阻值，它们都有它们特定的用途，在设计电路时，我们可以根据需要选择不同的电阻阻值以实现不同的要求。电 - 2 - 阻是一个很重要的电子元件，它能够在电路中提供很多有用的功能，如控制电流、控制电压、降低源点压力等。正确选择电阻阻值，有助于我们更好的设计电路，达到更理想的效果。

电阻器的命名规则与电阻类别(带实物图)

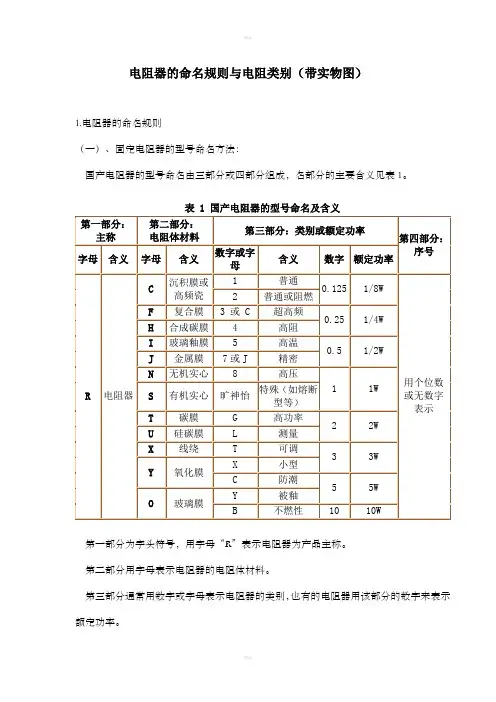

电阻器的命名规则与电阻类别(带实物图)

精品

精品 电阻器的命名规则与电阻类别（带实物图）

1.电阻器的命名规则

（一）、固定电阻器的型号命名方法：

国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。

表 1 国产电阻器的型号命名及含义

第一部分：

主称 第二部分：

电阻体材料 第三部分：类别或额定功率 第四部分：序号 字母 含义 字母 含义 数字或字母 含义 数字 额定功率

R 电阻器 C 沉积膜或高频瓷 1 普通 0.125 1/8W

用个位数或无数字表示 2 普通或阻燃

F 复合膜 3 或 C 超高频 0.25 1/4W H 合成碳膜 4 高阻

I 玻璃釉膜 5 高温 0.5 1/2W J 金属膜 7或J 精密

N 无机实心 8 高压

1 1W S 有机实心 旷神怡 特殊（如熔断型等）

T 碳膜 G 高功率 2 2W U 硅碳膜 L 测量

X 线绕 T 可调 3 3W

Y 氧化膜 X 小型

C 防潮 5 5W

O 玻璃膜 Y 被釉

B 不燃性 10 10W

第一部分为字头符号，用字母“R”表示电阻器为产品主称。

第二部分用字母表示电阻器的电阻体材料。

第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。 精品

精品 第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。

例如：

TJ75（精密金属膜电阻器） RT10（普通碳膜电阻器）

R——电阻器（第一部分） R——电阻器

J——金属膜（第二部分） T——碳膜

7——精密（第三部分） 1——普通型

5——序号（第四部分） 0——序号

RX28（阻燃型线绕电阻器） RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）

R——电阻器 RJ——金属膜电阻器

X——线绕 9——熔断型

2——阻燃型 0-B 0.5——不燃性、额定功率为0.5W

8——序号

电阻类别（带实物图）
