龙门架安装方案

龙门架吊装方案

引言

在工程领域中，吊装是常见的一种作业方式。龙门架作为一种重要的吊装设备，广泛应用于大型工程项目中。本文将介绍龙门架吊装方案的基本原理、常见应用领域以及安全注意事项。

基本原理

龙门架的定义

龙门架，也称为门式起重机，是一种具有高度稳定性和承重能力的吊装设备。它通常由两根立柱和跨越的横梁构成。龙门架可通过电动机或液压系统驱动，实现起升和移动功能。

吊装原理

龙门架吊装的基本原理是通过悬挂在主横梁上的起重装置，利用电动机或液压系统的力量将被吊物体提升到预定高度，然后将其移动到目标位置。吊装过程中，需要根据具体情况选择合适的吊具，如钢丝绳、起重链、吊钩等。

应用领域

龙门架吊装方案被广泛应用于以下领域：

1. 建筑工地

在建筑工地上，需要使用龙门架进行大型建筑材料的吊装，如钢梁、混凝土板等。龙门架具有稳定性好、承重能力强的特点，能够满足建筑工地吊装的要求。

2. 港口码头

在港口码头上，龙门架常被用于装卸货物。通过龙门架吊装，可以实现集装箱等大型货物的高效快速装卸。

3. 制造业

在制造业中，龙门架吊装可用于移动和装配大型机械设备。龙门架的高度可调性使得吊装操作更加方便灵活。 4. 钢结构搭建

龙门架吊装方案还常见于钢结构搭建工程中。通过龙门架，可以将大型的钢梁、钢柱等材料高空吊装，并按照设计要求精确安装。

安全注意事项

在进行龙门架吊装作业时，需要注意以下安全事项：

1. 操作人员安全：操作人员需要接受专业的培训，了解操作规程和安全操作技巧，并佩戴符合要求的个人防护装备。

2. 吊装环境检查：事先对吊装环境进行检查，确保地面平整、无障碍物，并检查吊装设备的工作状态。

3. 重量限制：根据龙门架的承重能力和吊具的额定负荷，合理估计被吊物体的重量，并确保不超过吊装设备的承重限制。

4. 稳定性检查：在吊装过程中，需要进行稳定性检查，确保龙门架和被吊物体保持平稳。

5. 通风和通讯：确保吊装现场有良好的通风条件，同时保持操作人员之间的良好通讯。

龙门架安装施工方案

一、工程概况本工程为四层带地下室砖混结构住宅楼建筑。该建筑呈长方形布置，4＃楼纵向长度68 米，横向宽度为11米（加前后阳台宽度为1。8+1。5=3。3米)；5#楼纵向长度63.14 米，横向宽度为11米（加前后阳台宽度为1。8+1。5=3。3米）；该建筑层高均为2.8米，女儿墙高度0.9米，建筑檐高为12。1米，室外地坪负1。05米.

二、设置要求

1、平面布置根据该工程需要，设4＃5#楼分别为两台龙门架，具体设置位置见平面图布置。

2、该工程龙门架,使用新疆天一建工集团机械租赁公司提供的托福牌龙门架，架体安设总高度为18米。

3、龙门架基础设置与施工：按疆天一建工集团机械租赁公司提供龙门架底座大样和基础地脚螺栓进行设置龙门架基础，基础采用C20混凝土现浇,预埋架体地脚螺栓，基础设置深度为800㎜。基础土方开挖至原土层上，采用分层夯实回填至基础底标高，并采用水准仪抄平,同时设置基顶标高水平控制桩。架体地脚螺栓位移控制，可采用φ12废钢筋进行点焊成长方形框架，以可直接将地脚螺栓上在架体上，但必须先将架体水平固定在待浇筑的基坑上，随砼浇筑再固定地脚螺栓,并用水准仪抄平.

4、龙门架基础浇筑后养护3天即可架立标准节。

三、龙门架施工方案:

1、安装与拆除：

1）安装与拆除作业前，根据现场工作条件及设备情况编制施工方案,对作业人员进行技术交底，确定指挥人员，划定安全警戒区域并设监护人员，排除作业障碍。

2）安装作业前应对以下内容进行检查： ①金属结构的成套性和完好性。 ②提升机构是否完整良好。 ③电气设备是否齐全可靠。 ④基础位置和做法是否符合要求。 ⑤附墙架连接埋件是否位置正确和埋设牢固.

3)拆除附墙架前，应先设置临时支撑，确保架体的自由高度不得大于2个标准节。

4）拆除龙门架天梁时，应先分别对两主柱采取稳固措施,保证单柱的稳定.

5)拆除作业中严禁从高处向正抛掷物件。

高速公路龙门架监控杆施工方案

一、项目概述

高速公路龙门架监控杆是指在高速公路旁设置的监控设备支撑结构，用于安装监控摄像头和其他相关设备。其作用是对高速公路的交通情况进行全天候实时监控，提升道路交通安全性和管理效能。本文将介绍高速公路龙门架监控杆的施工方案。

二、施工流程

1.前期准备

在施工前，需进行详细的设计和工程测量，确定监控杆的安装位置和高度，并完成相关手续和设置施工安全区域。

2.桩基施工

根据设计要求，在监控杆安装位置开挖桩基，确保基础稳固可靠。桩基深度和直径根据设计要求确定，并按照相关标准进行处理。

3.钢架制作与安装

制作监控杆的钢架，根据设计要求和实际情况进行焊接和组装。将制作好的龙门架运输到现场，使用吊车将其安装到预先设置的基础上，并进行水平和垂直调整，确保安装准确。

4.混凝土浇筑

将龙门架的基础部分与预埋的钢筋连接固定，之后进行混凝土浇筑。浇筑完毕后，对混凝土表面进行养护和防水处理。

5.功能设备安装 在龙门架上安装监控设备的支撑结构和相关设备，包括摄像机、转台、电缆等。在安装过程中，需注意设备的牢固性、布线的合理性以及与其他设备的连接等。

6.电力供应

对监控杆进行电力供应。安装电缆和配电箱，并与电力系统进行连接。确保电力供应稳定可靠。

7.调试和维护

完成监控设备的安装后，进行调试和功能测试。对设备进行调整和维护，确保其正常工作。

三、施工注意事项

1.安全措施

在施工现场严格执行相关安全规定，设置警示标志和安全防护措施。确保施工人员的人身安全。

2.资源安排

合理安排施工人员和机械设备的使用，确保施工进度和质量。

3.施工质量监控

严格按照设计要求进行施工，监测施工质量，确保监控杆的稳定性和牢固性。

4.环境保护

在施工过程中，注意环境保护，控制噪音、扬尘等污染。避免对周边环境造成影响。 5.验收与维保

施工结束后，进行验收工作，并建立健全的维护保养机制，定期检查和维护监控杆和相关设备。

责任编辑：博储模具架 日期：2016-04-01

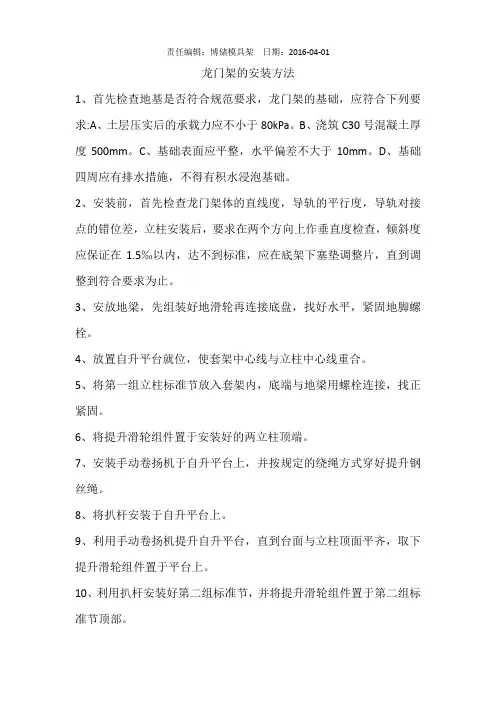

龙门架的安装方法

1、首先检查地基是否符合规范要求，龙门架的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPa。B、浇筑C30号混凝土厚度500mm。C、基础表面应平整，水平偏差不大于10mm。D、基础四周应有排水措施，不得有积水浸泡基础。

2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1.5‰以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。

3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。

4、放置自升平台就位，使套架中心线与立柱中心线重合。

5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。

6、将提升滑轮组件置于安装好的两立柱顶端。

7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳。

8、将扒杆安装于自升平台上。

9、利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。

10、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组标准节顶部。

责任编辑：博储模具架 日期：2016-04-01

11、重复步骤9提升平台至立柱顶面。

12、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。

13、安装卷扬机。

14、放进吊篮，调整升降吊篮的水平度及导靴滚轮与导轨接触面的间隙，达到设计要求后，再安装两对楔体组件。

15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一水平上，将楔块提到上止点就位抱合后，再将楔体座焊接在槽钢体上，焊接必须达到设计要求。

16、安装断绳保护系统，升降动滑轮轴心必须与升降吊篮承重梁中心重合，安装好的升降动滑轮能灵活转动，弹簧拉板与滑轮压盖及座体轴向间隙一致，压缩弹簧受压时，两钢丝间隙大于或等于0.1d（d是钢丝直径），四组调整一致。
