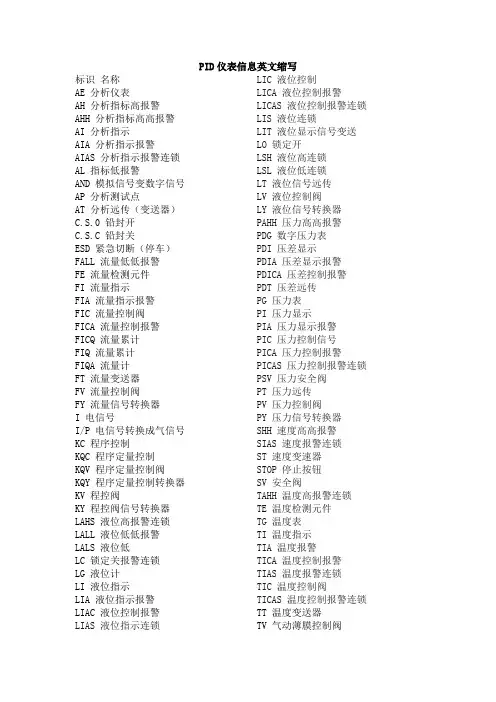

PID仪表信息英⽂缩写

标识名称AE 分析仪表

AH 分析指标⾼报警

AHH 分析指标⾼⾼报警AI 分析指⽰

AIA 分析指⽰报警

AIAS 分析指⽰报警连锁AL 指标低报警

AND 模拟信号变数字信号AP 分析测试点

AT 分析远传（变送器）C.S.0 铅封开

C.S.C 铅封关

ESD 紧急切断（停车）FALL 流量低低报警

FE 流量检测元件

FI 流量指⽰

FIA 流量指⽰报警

FIC 流量控制阀

FICA 流量控制报警FICQ 流量累计

FIQ 流量累计

FIQA 流量计

FT 流量变送器

FV 流量控制阀

FY 流量信号转换器

I 电信号

I/P 电信号转换成⽓信号KC 程序控制

KQC 程序定量控制

KQV 程序定量控制阀KQY 程序定量控制转换器KV 程控阀

KY 程控阀信号转换器LAHS 液位⾼报警连锁LALL 液位低低报警LALS 液位低

LC 锁定关报警连锁

LG 液位计

LI 液位指⽰

LIA 液位指⽰报警

LIAC 液位控制报警LIAS 液位指⽰连锁

LIC 液位控制

LICA 液位控制报警LICAS 液位控制报警连锁LIS 液位连锁

LIT 液位显⽰信号变送LO 锁定开LSH 液位⾼连锁

LSL 液位低连锁

LT 液位信号远传

LV 液位控制阀

LY 液位信号转换器PAHH 压⼒⾼⾼报警PDG 数字压⼒表

PDI 压差显⽰

PDIA 压差显⽰报警PDICA 压差控制报警PDT 压差远传

PG 压⼒表

PI 压⼒显⽰

PIA 压⼒显⽰报警

PIC 压⼒控制信号

PICA 压⼒控制报警PICAS 压⼒控制报警连锁PSV 压⼒安全阀

PT 压⼒远传

PV 压⼒控制阀

PY 压⼒信号转换器

SHH 速度⾼⾼报警

SIAS 速度报警连锁

ST 速度变速器

STOP 停⽌按钮

SV 安全阀

TAHH 温度⾼报警连锁TE 温度检测元件

TG 温度表

TI 温度指⽰

TIA 温度报警

TICA 温度控制报警TIAS 温度报警连锁

TIC 温度控制阀

TICAS 温度控制报警连锁

TT 温度变送器

TV ⽓动薄膜控制阀TY 电⽓阀门定位器XV 两位控制阀门

XY 两位控制阀转换器Y 信号转换器

YL 指⽰灯

ZI 阀位指⽰

ZIC 阀位指⽰-关

ZIO 阀位指⽰-开

ZS 阀位连锁ZSC 阀位开关-关ZSO 阀位开关-开

ZT 阀位变送

常⽤仪表字母缩写

英⽂名称英⽂缩写中⽂名称TEMPERATURE WELL TW 温升

TEMPERATURE INDICATOR TI 温度表

TEMPERATURE TRANSMITTER TT 温度变送器

TEMP INDICATOR CONTROLLER TIC 温度显⽰控制器TEMPERATURE CONTROL VALVE TCV 温度控制阀TEMPERATURE SWITCH HIGH TSH 温度⾼开关TEMPERATURE SWITCH HIGH HIGH TSHH 温度⾼⾼开关TEMPERATURE SWITCH LOW TSL 温度低开关TEMPERATURE SWITCH LOW LOW TSLL 温度低低开关TEMPERATURE ALARM HIGH TAH 温度⾼报警TEMPERATURE ALARM HIGH HIGH TAHH 温度⾼⾼报警TEMPERATURE ALARM LOW TAL 温度低报警TEMPERATURE ALARM LOW LOW TALL 温度低低报警PRESSUREINDICATOR PI 压⼒表

PRESSURE TRANSIMITTER PT 压⼒变送器

PRESSURE INDICATOR CONTROLLER PIC 压⼒显⽰控制器PRESSURE CONTROL VALVE PCV 压⼒控制阀PRESSURE SWITCH HIGH PSH 压⼒⾼开关

PRESSURE SWITCH HIGH HIGH PSHH 压⼒⾼⾼开关PRESSURE SWITCH LOW PSL 压⼒低开关

PRESSURE SWITCH LOW LOW PSLL 压⼒低低开关PRESSURE ALARM HIGH PAH 压⼒⾼报警

PRESSURE ALARM HIGH HIGH PAHH 压⼒⾼⾼报警PRESSURE ALARM LOW PAL 压⼒低报警

PRESSURE ALARM LOW LOW PALL 压⼒低低报警PRESSURE DIFFERENT SWlCH HIGH PDSH 差压⾼开关PRESSURE DIFFERENT SWICH LOW PDSL 差压低开关PRESSURE DIFFERENT ALARM LOW PDAL 差压低报警PRESSURE DIFFERENT ALARM HIGH PDAH 差压⾼报警LEVEL INDICATOR LI 液位计

LEVEL GLASS TUBE LG 液位玻璃管

LEVEL TRANSIMITTER LT 液位变送器

LEVEL INDICATOR CONTROLLER LIC 液位显⽰控制器LEVEL CONTROL VALVE LCV 液位控制阀

LEVEL SWITCH HIGH LSH 液位⾼开关

LEVEL SWITCH HIGH H1GH LSHH 液位⾼⾼开关

LEVEL SWITCH LOW LSL 液位低开关

LEVEL SWITCH LOW LOW LSLL 液位低低开关

LEVEL ALARM HIGH LAH 液位⾼报警

LEVEL ALARM LOW LOW 液位低报警

LEVEL ALARM HIGH HIGH LAHH 液位⾼⾼报警

LEVEL ALARM LOW LOW LALL 液位低低报警

FLOW INDICATOR Fl 流量表

FLOW TRNSIMITTER FT 流量变送器

FLOW INDICATOR CONTROLLER FIC 流量显⽰控制器FLOW CONTROL VALVE FCV 流量控制阀

PRESSURE SAFETY VALVE PSV 压⼒安全阀

SHUT DOWN VALVE SDV 关断阀

BLOW DOWN VALVE BDV 排空阀UNIT SHUT DOWN USD 单元关断

PROCESS SHUT DOWN PSD 系统关断

EMERGENCY SHUT DOWN ESD 紧急关断PROGRAMA．LOGICAL CONTROLLER PLC 可编程逻辑控制器仪表功能字母与常⽤缩写

注：( 1 ) “⾸位字母”在⼀般悄况下为单个表⽰被测变量或引发变量的字母（简称变量字母），在⾸位字母附加修饰字母后，⾸位字母则为⾸位字母+修饰字母。( 2 ) “后继字母”可根据需要为⼀个字母（读出功能）、或⼆个字母（读出功能+输出功能）、或三个字母（读出功能+输出功能+读出功能）等。

( 3 ) “分析（A ) ”指本表中未予规定的分析项⽬，当需指明具体的分析项⽬时，应在表⽰仪表位号的图形符号（圆圈或正⽅形）旁标明。如分析⼆氧化碳含量，应在图形符号外标注CO2，⽽不能⽤CO2代替仪表标志中的“A”。( 4 ) “供选⽤”指此字母在本表的相应栏⽬处中未规定其含义，可根据使⽤者的需要确定其含义，即该字母作为⾸位字母表⽰⼀种含义，⽽作为后继字母时则表⽰另⼀种含义。并在具体⼯程的设计图例中作出规定。( 5 ) “视镜、观察（G）”表⽰⽤于对⼯艺过程进⾏观察的现场仪表和视镜，如玻璃液位计、窥视镜等。

( 6 ) “⾼（H )”、“低（L )”、“中（M )”应与被测量值相对应，⽽并⾮与仪表输出的信号值相对应。H 、L 、M 分别标注在表⽰仪表位号的图形符号（圆圈或正⽅形）的右上、下、中处。( 7 ) “变化速率〔 K ) ”在与⾸位字母L 、T 、或W 组合时，表⽰测量或引发变量的变化速率。如WKIC 可表⽰重量变化速率控制器。( 8 ) “操作器（K ) ”表⽰设置在控制回路内的⾃动——⼿动操作器，如流量控制回路中的⾃动——⼿动操作器为FK，它区别于HC⼿动操作器。

( 9 ) “灯（L )”表⽰单独设置的指⽰灯，⽤于显⽰正常的⼯作状态，它不同于正常状态的“A ”报警灯。如果“L”指⽰灯是回路的⼀部分，则应与⾸位字母组合使⽤，例如表⽰⼀个时间周期（时间累计）终了的指⽰灯应标注为KQL 。如果不是回路的⼀部分，可单独⽤⼀个字母“L“表⽰，例如电动机的指⽰灯，若电压是被测变量，则可表⽰为EL；若⽤来监视运⾏状态则表⽰为YL。不要⽤XL表⽰电动机的指⽰灯，因为未分类变量”X”仅在有限场合使⽤，可⽤供选⽤字母“N ”或“O ”表⽰电动机的指⽰灯，如NL或OL。( 10）“安全（S ) ”仅⽤于紧急保护的检测仪表或检测元件及最终控制元件。例如“PSV”表⽰⾮常状态下起保护作⽤的压⼒泄放阀或切断阀。亦可⽤于事故压⼒条件下进⾏安全保护的阀门或设施．如爆破膜或爆破板⽤PSE表⽰。( 11 ）⾸位字母“多变量（U）”⽤来代替多个变量的字母组合。

( 12 ）后继字母“多功能（U）”⽤来代替多种功能的字母组合。

( 13 ) “未分类（X) ”表⽰作为⾸位字母或后继字母均未规定其含义，它在不同地点作为⾸位字母或后继字母均可有任何含义，适⽤于⼀个设计中仅⼀次或有限的⼏次使⽤。例如XR-1可以是应⼒记录，XX-2 则可以是应⼒⽰波器。在应⽤X时，要求在仪表图形符号（圆圈或正⽅形）外注明未分类字母“X”的含义。( 14 ) “事件、状态（Y )”表⽰由事件驱动的控制或监视响应（不同于时间或时间程序驱动），亦可表⽰存在或状态。

( 15 ) “继动器（继电器）、计算器、转换器（Y ) ”说明如下：

“继动器（继电器）”表⽰是⾃动的，但在回路中不是检测装置，其动作由开关或位式控制器带动的设备或器件。

表⽰继动、计算、转换功能时，应在仪表图形符号（画圈或正⽅形）外（⼀般在右上⽅）标注其具体功能。但功能明显时也可不标注，例如执⾏机构信号线上的电磁阀就⽆需标注。
