电气二次图纸识图与标号知识
1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。 1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。熟记下列常用的回路标号：1：控制回路电源的正极。如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。 701：信号回路电源的正极。 702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。 901、902、903…..或J901、J902、J903、…..等为信号回路。 7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
电气识图详解 名称 图形符号 文字符号 类别 名称 图形符号 文字符号
开
关 单极操纵开关 SA
位
置
开
关 常开触头 SQ
手动开关一样符号
SA 常闭触头
SQ
三极操纵开关
QS 复合触头 SQ
三极隔离开关 QS
按
钮 常开按钮 SB
三极负荷开关
QS 常闭按钮
SB
组合旋钮开关
QS 复合按钮 SB
低压断路器
QF 急停按钮 SB
操纵器或操作开关 SA 钥匙操作式按钮 SB
接
触
器 线圈操作器件 KM 热
继
电
器 热元件
FR
常开主触头
KM 常闭触头 FR 常开辅助触头
KM
中
间
继
电
器 线圈
KA
常闭辅助触头 KM 常开触头
KA
时
间
继
电
器 通电延时（缓吸）线圈 KT 常闭触头
KA
断电延时（缓放）线圈 KT
电
流
继
电
器 过电流线圈 KA
瞬时闭合的常开触头 KT 欠电流线圈
KA
瞬时断开的常闭触头 KT 常开触头
KA
延时闭合的常开触头 KT 常闭触头
KA
延时断开的常闭触头 KT
电
压
继
电
器 过电压线圈
KV
延时闭合的常闭触头 KT 欠电压线圈 KV
延时断开的常开触头 KT 常开触头
KV
电
磁
操
作
器 电磁铁的一样符号 YA 常闭触头
KV
电磁吸盘
YH
电
动
机 三相笼型异步电动机 M
电磁离合器
YC 三相绕线转子异步电动机 M
电磁制动器
YB 他励直流电动机 M 电磁阀
YV 并励直流电动机 M
非电量操纵的继电器 速度继电器常开触头 KS 串励直流电动机 M
压力继电器常开触头 KP 熔
断
器 熔断器
FU
发
电
机 发电机
G 变
压
器 单相变压器 TC
直流测速发电机 TG 三相变压器
TM
灯 信号灯（指示灯） HL 互
感
器 电压互感器
TV
照明灯
电工识图基本知识
电工识图基本知识
电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识
1 、电气图的分类
电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图
是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图
它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分
标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引
为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号 在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号 、?一般符号 、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号 、明细符号
技术数据的表示方法
5、电气图识图的一般方法
(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。而对接线图往往安装制作的位置模块分解。化大为小的分析方法 。

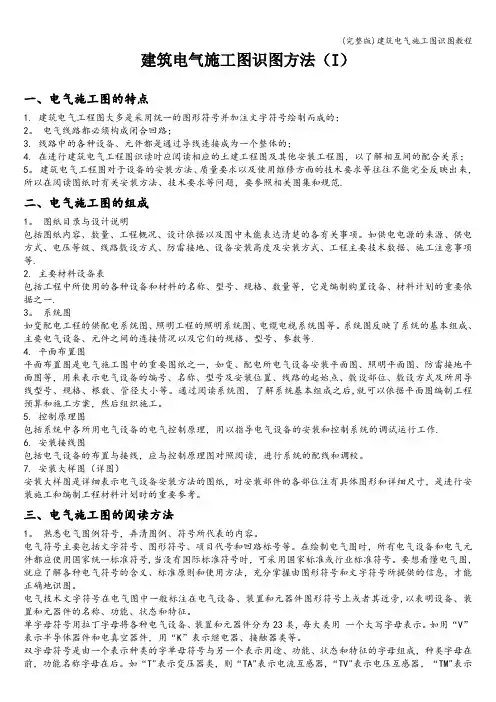

(完整版)建筑电气施工图识图教程
建筑电气施工图识图方法（I）
一、电气施工图的特点
1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；
2。 电气线路都必须构成闭合回路；
3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；
4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；
5。 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.
二、电气施工图的组成
1。 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.
2. 主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.
3。 系统图
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.
4. 平面布置图
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。
5. 控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.
6. 安装接线图
包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7. 安装大样图（详图）
