电源模块的代换

美的05版本电源FSD200电源集成电路代换美的05版本电源FSD200电源集成电路代换FSD200电源块故障比较高，市场上比较少见。

可考虑用常见的VIPer12A代换,VIPer12A代FSD200需对电路改动的 .改动后的电路比原来的简单.1.将原来的贴片元件R96(510).R95(100).R94(680k).C94.Q90(D9D).Z90(15v)稳压管.和FSD200都要拆下不用.2.在Z90---用18V稳压管;D94--用IN4148;U92---用VIPer12A; 或者VEPER22A3.要用MC-IH-MOO版的线路板才能改啊4,输出电压:18V 10V VIPer22/12A引脚功能: 12脚漏极,3脚控制,4脚低压供电,5~8为源极美的电磁炉电源芯片置换美的MC-EP186、MC-SH2115电磁炉主板（编码MC-IH-M02-B2）均采用05年标准通用板，在开关电源芯片U91电路设计上，选用七脚（FGD200）电源芯片。

由于电磁炉主板体积小，该主电路板电源无预留八脚（VIPEY12）电源芯片备用空位。

当电网供电质量不良、长期待机通电、及使用电磁炉不当等原因，容易造成七脚FGD200电源芯片受损。

若七脚电源芯片一旦受损，在配件紧缺一时又无法提供元件来进行修复时。

我们经过对两款开关电源芯片电路进行比对后，确定可行。

并将采用八脚VIPEY12电源芯片，直接焊入U91。

置换原受损的七脚电源芯片，通过外围简单改变“联接线”方法，均能达到原开关电源效果。

其方法如下；1、将受损元件：电源芯片U91（FGD200）、电阻R90（22Ω/2W）、和电阻R96、R97、稳压二极管Z90（15V）从开关电源板上拆除。

2、在U91位置上，直接焊入更新的八脚VIPEY12电源芯片，再换上限流电阻R90（22Ω/2W）、及稳压二极管Z90（18V）。

3、A切断原开关电源U91第8脚与R90相连电路；B切断第5脚与D94相连电路；C切断U91第3脚与第2脚相连电路。

收集整理的160种开关电源集成电路代换表本表收集整理了彩电LG、SVA、TCL、长虹、春兰、创维、东芝、飞利浦、福日、高路华、海尔、海信、金星、康佳、康力、乐华、日立、三星、三洋、松下、索尼、夏普、厦华、熊猫等二十四个机种的160种开关电源集成电路的代换资料，含盖了2000多种机型的开关电源的集成电路。

本表编撰整理的目的是为广大维修朋友提供一份查找开关电源集成电路代换的资料。

本表所列开关电源集成电路以26个英文字母顺序为序，便于速查。

型号代换型号56A245-2 STR440, STR441, STR44656A246 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR40090, STR41090, HKD41090BU4020B HA17555PS, HA17555, HA17555GS, HD14020BHA17555 HA17555PS, BU4020B, HA17555GS, HD14020BHA17555GS HA17555, HA17555PS, BU4020B, HD14020BHA17555PS BU4020B, HA17555, HA17555GS, HD14020BHD14020B HA17555, HA17555PS, HA17555GS, BU4020BHG5312 STR5314, STR5395, STR5412, STR5418, HG5313, HKD5412, KWY5412HG5412 STR5312, STR454, STR5313, STR5314, STR5395, STR5418HG5313 STR5314, STR5395, STR5412, STR5418, HG5312, HD5412, KWY5412HKD0689 STK7358, IX9689CE, IX0689CKHKD40115 STR40115, STR4412, STR50103, STR50103A, STR50115BHKD41090 IX0256CE, IX0512CE, IX0465CE, IX0654CEHKD4211 STR4211, STR4211H, STR4060, STR4090, STR4090SHKD54041 STR54041, STR58041, STR59041, KWY54041HKD6020 STR6020, STR6020SHKD9502 STR450A, STR451, STR452, STR454, STR455, STR456, STR514, IX0205CEHM7941 HRL7101, HM7103, HRL7103HM8801G KM8901A, KM8901, KM8916, KM8951B, KM8951, KC8801GHM9101 HM9102, HRL9102, HRL201HM9102 HM9101, HRL9102, HRL201HM7103 HRL7101, HRL7103, HM7941HM9201 HM9203, HM9204, HM9205, HM9206, HM9207HM9203 HM9201, HM9205, HM9206, HM9207HM9204 HM9203, HM9205, HM9206, HM9207HM9205 HM9201, HM9203, HM9204, HM9206, HM9207HRL201 HM7941, HRL7101HRL7103 HRL7101, HM7103, HM7941HRL9102 HM9101, HM9102, HRL201HSY114 JU0003, JU0008, JU0086, JU0111,JU0114, JU0116, JU0130HRL7101 HM7103, HRL7103, HM7941IX0247CE STR4090, IX0323CEIX0205CE STR4501A, STR451, STR452, STR454, STR453, STR456, STR514, HKD9502IX0256CE IX0512CE, IX0465CE, IX0645CE, STR41090, STR40090IX0308 IX0308C, IX0308CE, IX0308CEZZ, STK7308, STK7309IX0308C IX0308, IX0308CE, IX0308CEZZ, STK7308, STK7309IX0308CE IX0308, IXO308C, IX0308CEZZ, STK7308, STK7309IX0308CEZZ IX0308, IX0308C, STK7308, STK7309IX0323CE STR4090, IX0247CEIX0387CE STR7308IX0465CE IX0512CE, IX0645CE, STR41090, STR40090, 56A246, HKD41090IX0467CE STK4060, STK4090, STK4090S, STR4060, STR4090, STR4090SIX0512CE IX0256CE, IX0465CE, IX0645CE, STR41090, STR40090IX0645CE IX0256CE, IX0512CE, IX0465CE, STR41010, STR40090, 56A246, HKD41090IX0689CE STR7358, IX0689CEZZ, STK73508, STK7359IX0689CEZZ STK7358, IX0689CE, STK73508, STK7359IX0689CK STK7358, HKD0689, IX0689CEJU0003 JU0008, JU0086, JU0111, JU0114, JU0116, JU0130, HSY114JU0008 JU0003, JU0086, JU0111, JU0114, JU0116, JU0130, HSY114JU0086 JU0003, JU0008, JU0111, JU0114, JU0116, JU0130, HSY114JU0111 JU0003, JU0008, JU0086, JU0114, JU0116, JU0130, HSY114JU0114 JU0003, JU0008, JU0086, JU0111, JU0116, JU0130, HSY114JU0116 JU0003, JU0008, JU0086, JU0111, JU0114, JU0130, HSY114JU0130 JU0003, JU0008, JU0086, JU0111, JU0114, JU0116, HSY114KG8801G KM8801G, KM8901A, KM8901, KM8910, KM8951BKM8901 KM8801G, KM8901A, KM8916, KM8951B, KM8951, KG8801GKM8901A KM8801G, KM8901, KM8916, KM8951B, KM8951, KG8801GKM8916 KM8801G, KM8901A, KM8901, KM8951B, KM8951, KG8801GKM8951 KM8801G, KM8901A, KM8901, KM8916, KM8951B, KG8801GKM8951B KM8801G, KM8901A, KM8901, KM8916, KM8951, KG8801GKWY54041 STR54041, STR59041, STR58041, HKD54041KWY5412 STR5314, STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412LA5110 LA5112LA5112 LA5112H, LA5112NLA5112H LA5112, LA5112NLA5112N LA5112, LA5112HMC33066 MC34067MC34067 MC33066MC3520 UC3520MC44603 MC44603A, MC44603PMC44603A MC44603, MC44603PSTK4060 IX4067CE, STK4090, STK4090S, STR4060, STR4090, STR4090S STK4090 IX0467CE, STK4060, STK4090S, STR4060, STR4090, STR4090S STK5325 STK5326STK5326 STK5325STK5338 STK5340STK5372 STK5372H, STK5471STK5372H STK5372, STK5471STK5391 STK5392STK5471 STK5372, STK5372HSTK73010 STK7308, IX0308CE, STK7309, STK7310STK7308 IX0308CE, STK7309, STK73010, STK7310STK7309 STK7308, IX0308CE, STK73010, STK7310STK7310 STK7308, IX0308CE, STK7309, STK73010STK73508 STK7358, IX0689CE, IX0689CEZZ, STK7359STK7358 IX0689CE, IX0689CEZZ, STK73508, STK7359STK4090S IX0467CE, STK4060, STK4090, STR4060, STR4090, STR4090SSTR40115B STR-D4412, STR4015, STR4412, STR50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512STR40090 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR41090, 56A246, HKD41090STR4060 IX0467CE, STK4060, STK4090, STK4090S, STR4090, STR4090SSTR4090 IX0467CE, STK4060, STK4090, STK4090S, STR4060, STR4090SSTR4090S IX0467CE, STK4060, STK4090, STR4060, STR4090, STK4090SSTR41090 IX0256CE, IX0512CE, IX0465CE, IX0645CE, STR40090, 56A246, HKD41090STR440 56A245-2, STR441, STR442, STR446STR40115 STR-D4412, STR40115B, STR4412, STR-50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512STR4211 STR4211H, STR4060, STR4090, STR4090S, HKD4211STR4211H STR4211, STR4060, STR4090, STR4090S, HKD4211STR441 STR440, STR442, STR446, 56A245-2STR4412 STR-D4412, STR40115, STR40115B, STR50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512STR442 STR440, STR441, STR446, 55A245-2STR446 STR440, STR441, STR440, 56A245-2STR450A STR451, STR452, STR454, STR455, STR456, STR514, HKD9502, IX0205CESTR451 STR450A, STR452, STR455, STR456, STR514, HKD9502, IX0205CESTR452 STR450A, STR451, STR454, STR455, STR456, STR514, HKD9502, IX0205CESTR454 STR5312, HG5412, STR5313, STR5314, STR5395, STR5418 STR455 STR450A, STR451, STR452, STR455, STR456, STR514, HKD9502, IX0205CESTR456 STR450A, STR451, STR452, STR455, STR514, HKD9502, IX0205CESTR50103 STR40115, STR4412, STR50103A, STR50115B, HKD40115STR50103A STR40115, STR4412, STR50103, STR50115B, HKD40115STR50115B STR40115, STR4412, STR50103, STR50103A, HKD40115STR50213 STR-D4412, STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213M, STR51213, STR-D4512STR50213M STR-D4412, STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213, STR40115B, STR4412STR514 STR450A, STR451, STR452, STR455, STR456STR5312 HG5412, STR454, STR5313, STR5314, STR5395, STR5418STR5313 STR45312, HG5412, STR454, STR5314, STR5395, STR5418STR5314 STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412, KWY5412STR5395 STR5314, STR5412, STR5418, HG5312, HG5313, HKD5412, HWY5412STR54041 STR58041, STR59041, HWY54041, HKD54041STR5412 STR5314, STR5395, STR5418, HG5312, HG5313, HKD5412, HWY5412STR5418 STR5314, STR5395, STR5412, HG5312, HG5313, HKD5412, HWY5412STR-S6709 STR-S6707, STR-S6708, STR-S6708ASTR51213 STR50213, STR50213M, STR51213MSTR51213M STR50213, STR50213M, STR51213STR58041 STR54041, STR59041, KWY54041, HKD54041STR6020 STR6020S, HKD6020STR6020S STR6020, HKD6020STR6308 STR-S6308STR-6658 STR-6658B, STR-F6654LF53, STR-6658BSTR-6658B STR-F6656, STR-F6654LF53, STR6658STR81145A STR81145C, STR83145LF55STR8145C STR81145A, STR83145LF55STR83145LF STR81145A, STR81145CSTR-D1706 STR-D1806, STR-D1706S, STR-D1806FASTR-D1706S STR-D1806, STR-D1706, STR-D1806FASTR-D1806 STR-D1706, STR-D1706S, STR-D1806FASTR-D1806FA STR-D1806, STE-D1706, STR-D1706SSTR-D4412 STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512STR-D6008X STR-D6009E, STR-D6009DSTR-D6009D STR-D6008X, STR-D6009ESTR-D6009E STR-D6008X, STR-D6009DSTR-D6601 STR-D6601MSTR-D6601M STR-D6601STR-F6626 STR-F6653STR-F6653 STR-F6626STR-F6654LF53 STR-F6656, STR-6658, STR-6658B STR-F6656 STR-F6654LF53, STR-6658, STR-6658BSTR-G5653 STR-G8658STR-G8658 STR-G5653STR-S5471 STR-S5941STR-S5941 STR-S5471STR-S6707 STR-S6708, STR-S6708A, STR-S6709STR-S6708 STR-D6709, STR-S6709AN, STR-S6709A STR-S6708A STR-S6707, STR-S6708, STR-S6709STR-S6709 STR-S6708, STR-S6709AN, STR-S6709A STR-S6709A STR-S6709, STR-S6708, STR-S6709ANSTR-S6709AN STR-S6708, STR-S6709, STR-S6709A。

电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN电源检测方法:脱机待机下,测试整流后的两个大滤波电容上应有+300V左右的直流电压,ATX14脚(绿线,PS 信号)应该有5V,LM339的13脚(PG)应该为0V,ATX紫色线上应该有+5V,其他各脚为0V.短接绿、黑线启动电源后,ATX绿线就为0V,PG为5V,同时ATX其他各脚应有正常的电压输出.继续测量7500或494的第12脚供电脚应12V--20V的直流供电,第13、14、15脚应有从内部输出的5V,第4脚(死区,保护脚)正常时为0V,第8脚、第11脚应有1.5--2V的的驱动电压输出.哪一点电压不对,查其相关电路,即可找出故障元件.再补充一些常见故障部位:1:电源保险断前级的压敏电阻,整流桥,滤波电容,两个电源管,后备电源部份的电源管,都是首要检查是否短路2:上电有300V高压检查5VSB是否有输出,如有,再检开关电源控制器4脚电压,如是4V左右,是电源保护了,检查各电压的取样电阻和LM339,不过经验说来,快速整流管短路引起的保护占多数,输出滤波电容爆浆引起也有.另两个电源管的控制极上的电阻和二极管也要检查,虽然开关电源管没短路,它们的损坏机率不大,不可忽略,一定要检查一下.常见产生保护问题可能出现的部位:(1)5V12V快速整流管短路(2)其中一个电压的取样电阻烧断或阻值有变化(3)输出滤波电容爆浆(4)电压输出短路(5)LM339高低电平输出异常3:5VSB无输出(1)启动电阻(几百K左右大小)烧坏或阻值有变化,这个损坏最多(2)电源管开路或短路(3)后备电源电源管外围电阻或二极管损坏(4)5VSB输出端整流二极管短路(5)E结所接的小阻值电阻烧断。

液晶电源管理芯片代换大全1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V的稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/AT1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换（取掉4脚的稳压二极管）DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代（改4脚电阻）LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为20-47KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407坂面精通家电维修中心电话0598-OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STR-G5643D STR-G5653D、STR-G8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YVA7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V.31W);ICE2A265(2A/650V.52W);ICE2B0565(0.5A/650V.23W):ICE2B165(1A/650V.31W);ICE2B265(2A/650V.52W);ICE2A180(1A/800V.29W);ICE2A280(2A/800.50W).KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT（大小两种体积）、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这是一类的，这些型号的引脚功能全都一样，只是输出功率不一样。

华为电源模块更换教程准备工具十字螺丝刀防静电腕带操作步骤确认待更换的电源模块的安装位置。

在拔出待更换的电源模块之前，维护人员应首先确认该电源模块所在的机柜、机框等安装位置信息，然后在机框中找到所需更换的电源模块，并在其面板上粘贴更换标签，以免发生误操作。

佩戴防静电腕带，需确保防静电腕带一端已经接地，另一端与佩戴者的皮肤良好接触。

将电源模块上的开关置于OFF状态。

拆下电源模块上的电源线缆。

电源线的拆卸方法与连接方法步骤相反，可参见对应产品的《硬件安装与维护指南》手册中的“连接交流电源线缆”。

拆卸电源模块。

用十字螺丝刀拧松电源模块上两侧的松不脱螺钉。

将电源模块两侧的扳手打开。

将电源模块沿着插槽的导轨轻轻拉出，直到完全脱离插槽为止。

将备用的电源模块插入路由器中，安装方法请参见对应产品的《硬件安装与维护指南》手册中的“安装电源模块”。

将电源线缆连接到电源模块上。

交流电源线缆的连接方法请参见对应产品的《硬件安装与维护指南》手册中的“连接交流电源线缆”。

直流电源线缆的连接方法请参见对应产品的《硬件安装与维护指南》手册中的“连接直流电源线缆”。

将电源模块上的开关置于ON状态。

检查新电源模块工作是否正常。

电源模块面板上的状态指示灯如果显示为绿色常亮，则表示该电源模块运行正常。

在客户端上可使用display device命令查询新电源模块的运行状态运行是否正常。

后续处理更换完成后，应将工具收好。

对于更换下来并确认有故障的电源模块，应及时填写对应产品的《硬件安装与维护指南》手册中的《附录 F 故障返修件传送单客户联》，然后将该通知单连同故障部件一起打包，提供给设备维修方。

G5653可以用G8656代换吗？STR G5653(120W)中小屏幕STR G8656直接代换STR G9656(200w)大屏幕工作电压:STRG9656的4脚一般在15V---20V，当该脚的电压大于22.5V或小于10V时过压欠压电路保护，电源停振。

但STRG5653的典型工作电压却是32V,所以用STRG9656代换后，开机即保护，两者功能相同,功率不同,5653-120W 8656-200W应急的话可以代换的但是必须保证散热器足够!G9656代换8656电源是不会启动的，因为已经OVP过压保护。

4脚工作电压和内部OVP阀值不一致。

正如玉鼠临疯所说STR-G8656可以代替STR-G9656 ，反之不可以。

楼上说得都对，4脚电压不一样，8656 4脚32v9656 4脚12v调整反馈绕组可以互带STR-G9656是STR-G8656的开发产品，并且STR-G9656比STR-G8656具有更多的优越性，而且两种厚膜的引脚功能相同，故有很多朋友认为STR-G9656可以代换STR-G8656，其实不然！他们虽然引脚功能相同，但4脚的应用电压不一样（8656为32V，9656为18V），其4脚又是过压保护检测端，内部Ovp 阀值也不一样。

正因为这个原因，STR-G8656可以代换STR-G9656，反之则不可，不然就会因过压保护而不能启动电源。

厚膜代换同一型号的数字大的一般来说可以代换小的，比如F6654.F6656.F6454.F6456,F6658.F6626 中6654可代：STR F 6656可以直接代换STR F6654比它小的模块，CQ1265可代0765，0565等，具体到原理版是找相应的工作原理就知道了长虹PF21C99 STR G5653直接用STR G8656代换试验成功！应该可以！FSCQ1565>1265>0765>0565FS5Q1565>1265>0765>05655Q系列供电为20V,CQ系列供电为18V,5Q代换CQ系列时需拆除那个稳压二极管，短接10欧姆电阻！STRG8656>8654>5653STRX6756>W6756>W6754STRX6856>W6856>W6854STR-G8656直接代换STR-G9656。

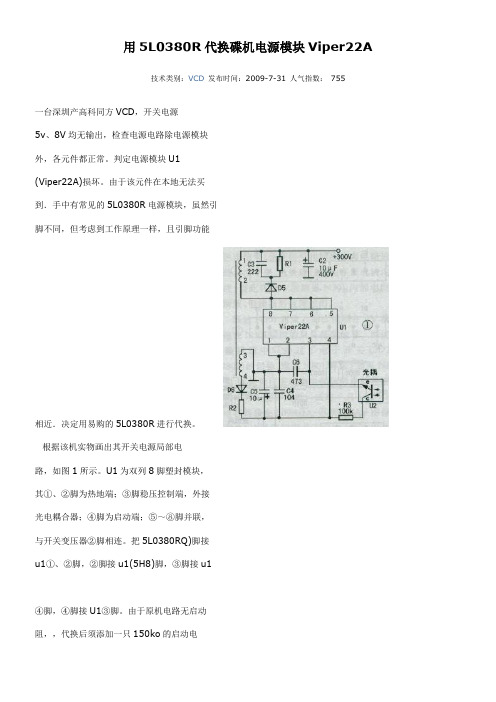

用5L0380R代换碟机电源模块Viper22A
技术类别：VCD发布时间：2009-7-31 人气指数：755
一台深圳产高科同方VCD，开关电源
5v、8V均无输出，检查电源电路除电源模块
外，各元件都正常。

判定电源模块U1
(Viper22A)损坏。

由于该元件在本地无法买
到．手中有常见的5L0380R电源模块，虽然引
脚不同，但考虑到工作原理一样，且引脚功能
相近．决定用易购的5L0380R进行代换。

根据该机实物画出其开关电源局部电
路，如图1所示。

U1为双列8脚塑封模块，
其①、②脚为热地端；③脚稳压控制端，外接
光电耦合器；④脚为启动端；⑤～⑧脚并联，
与开关变压器②脚相连。

把5L0380RQ)脚接
u1①、②脚，②脚接u1(5H8)脚，③脚接u1
④脚，④脚接U1③脚。

由于原机电路无启动
阻，，代换后须添加一只150ko的启动电
阻。

把u1③脚与光耦e端切断，并把光耦e
端直接接地，同时把原机电阻R3去掉，光
耦c端接U1(9脚，具体接法参照图2。

检查
无误后通电试机，一切正常。

5L0380R引脚功能
1 脚地
2 脚漏极 300V
3 脚供电 19.5V
4 脚反馈输入0.9V。

开关电源集成电路代换表160种开关电源集成电路代换表本表收集整理了彩电LG、SVA、TCL、长虹、春兰、创维、东芝、飞利浦、福日、高路华、海尔、海信、金星、康佳、康力、乐华、日立、三星、三洋、松下、索尼、夏普、厦华、熊猫等二十四个机种的160种开关电源集成电路的代换资料，含盖了2000多种机型的开关电源的集成电路。

型号代换型号56A245-2 STR440, STR441, STR44656A246 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR40090, STR41090, HKD41090BU4020B HA17555PS, HA17555, HA17555GS, HD14020BHA17555 HA17555PS, BU4020B, HA17555GS, HD14020BHA17555GS HA17555, HA17555PS, BU4020B, HD14020BHA17555PS BU4020B, HA17555, HA17555GS, HD14020BHD14020B HA17555, HA17555PS, HA17555GS, BU4020BHG5312 STR5314, STR5395, STR5412, STR5418, HG5313, HKD5412, KWY5412HG5412 STR5312, STR454, STR5313, STR5314, STR5395, STR5418HG5313 STR5314, STR5395, STR5412, STR5418, HG5312, HD5412, KWY5412HKD0689 STK7358, IX9689CE, IX0689CKHKD40115 STR40115, STR4412, STR50103, STR50103A, STR50115BHKD41090 IX0256CE, IX0512CE, IX0465CE, IX0654CEHKD4211 STR4211, STR4211H, STR4060, STR4090, STR4090S HKD54041 STR54041, STR58041, STR59041, KWY54041HKD6020 STR6020, STR6020SHKD9502 STR450A, STR451, STR452, STR454, STR455, STR456, STR514, IX0205CEHM7941 HRL7101, HM7103, HRL7103HM8801G KM8901A, KM8901, KM8916, KM8951B, KM8951, KC8801GHM9101 HM9102, HRL9102, HRL201HM9102 HM9101, HRL9102, HRL201HM7103 HRL7101, HRL7103, HM7941HM9201 HM9203, HM9204, HM9205, HM9206, HM9207HM9203 HM9201, HM9205, HM9206, HM9207HM9204 HM9203, HM9205, HM9206, HM9207HM9205 HM9201, HM9203, HM9204, HM9206, HM9207HRL201 HM7941, HRL7101HRL7103 HRL7101, HM7103, HM7941HRL9102 HM9101, HM9102, HRL201HSY114 JU0003, JU0008, JU0086, JU0111,JU0114, JU0116, JU0130HRL7101 HM7103, HRL7103, HM7941IX0247CE STR4090, IX0323CEIX0205CE STR4501A, STR451, STR452, STR454, STR453, STR456, STR514, HKD9502IX0256CE IX0512CE, IX0465CE, IX0645CE, STR41090, STR40090IX0308 IX0308C, IX0308CE, IX0308CEZZ, STK7308, STK7309 IX0308C IX0308, IX0308CE, IX0308CEZZ, STK7308, STK7309 IX0308CE IX0308, IXO308C, IX0308CEZZ, STK7308, STK7309IX0308CEZZ IX0308, IX0308C, STK7308, STK7309IX0323CE STR4090, IX0247CEIX0387CE STR7308IX0465CE IX0512CE, IX0645CE, STR41090, STR40090, 56A246, HKD41090IX0467CE STK4060, STK4090, STK4090S, STR4060, STR4090, STR4090SIX0512CE IX0256CE, IX0465CE, IX0645CE, STR41090, STR40090IX0645CE IX0256CE, IX0512CE, IX0465CE, STR41010, STR40090, 56A246, HKD41090IX0689CE STR7358, IX0689CEZZ, STK73508, STK7359IX0689CEZZ STK7358, IX0689CE, STK73508, STK7359IX0689CK STK7358, HKD0689, IX0689CEJU0003 JU0008, JU0086, JU0111, JU0114, JU0116, JU0130, HSY114JU0008 JU0003, JU0086, JU0111, JU0114, JU0116, JU0130, HSY114JU0086JU0003, JU0008, JU0111, JU0114, JU0116, JU0130, HSY114 JU0111 JU0003, JU0008, JU0086, JU0114, JU0116, JU0130, HSY114JU0114 JU0003, JU0008, JU0086, JU0111, JU0116, JU0130, HSY114JU0116 JU0003, JU0008, JU0086, JU0111, JU0114, JU0130, HSY114JU0130 JU0003, JU0008, JU0086, JU0111, JU0114, JU0116, HSY114KG8801G KM8801G, KM8901A, KM8901, KM8910, KM8951B KM8901 KM8801G, KM8901A, KM8916, KM8951B, KM8951,KG8801GKM8901A KM8801G, KM8901, KM8916, KM8951B, KM8951, KG8801GKM8916 KM8801G, KM8901A, KM8901, KM8951B, KM8951, KG8801GKM8951 KM8801G, KM8901A, KM8901, KM8916, KM8951B, KG8801GKM8951B KM8801G, KM8901A, KM8901, KM8916, KM8951, KG8801GKWY54041 STR54041, STR59041, STR58041, HKD54041KWY5412 STR5314, STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412LA5110 LA5112LA5112 LA5112H, LA5112NLA5112H LA5112, LA5112NLA5112N LA5112, LA5112HMC33066 MC34067MC34067 MC33066MC3520 UC3520MC44603 MC44603A, MC44603PMC44603A MC44603, MC44603PSTK4060 IX4067CE, STK4090, STK4090S, STR4060, STR4090, STR4090SSTK4090 IX0467CE, STK4060, STK4090S, STR4060, STR4090, STR4090SSTK5325 STK5326STK5326 STK5325STK5338 STK5340STK5372 STK5372H, STK5471STK5372H STK5372, STK5471STK5391 STK5392STK5471 STK5372, STK5372HSTK73010 STK7308, STK7308 IX0308CE, STK7309, STK73010, STK7310STK7309 STK7308, IX0308CE, STK73010, STK7310STK7310 STK7308, IX0308CE, STK7309, STK73010STK73508 STK7358, IX0689CE, IX0689CEZZ, STK7359STK7358 IX0689CE, IX0689CEZZ, STK73508, STK7359STK4090S IX0467CE, STK4060, STK4090, STR4060, STR4090, STR4090SSTR40115B STR-D4412, STR4015, STR4412, STR50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR40090 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR41090, 56A246, HKD41090STR4060 IX0467CE, STK4060, STK4090, STK4090S, STR4090, STR4090SSTR4090 IX0467CE, STK4060, STK4090, STK4090S, STR4060, STR4090SSTR4090S IX0467CE, STK4060, STK4090, STR4060, STR4090, STK4090SSTR41090 IX0256CE, IX0512CE, IX0465CE, IX0645CE, STR40090, 56A246, HKD41090STR440 56A245-2, STR441, STR442, STR446STR40115 STR-D4412, STR40115B, STR4412, STR-50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR4211 STR4211H, STR4060, STR4090, STR4090S, HKD4211 STR4211H STR4211, STR4060, STR4090, STR4090S, HKD4211 STR441 STR440, STR442, STR446, 56A245-2STR4412 STR-D4412, STR40115, STR40115B, STR50103A,STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR442 STR440, STR441, STR446, 55A245-2STR446 STR440, STR441, STR440, 56A245-2STR450A STR451, STR452, STR454, STR455, STR456, STR514, HKD9502, IX0205CESTR451 STR450A, STR452, STR455, STR456, STR514, HKD9502, IX0205CESTR452 STR450A, STR451, STR454, STR455, STR456, STR514, HKD9502, IX0205CESTR454 STR5312, HG5412, STR5313, STR5314, STR5395, STR5418STR455 STR450A, STR451, STR452, STR455, STR456, STR514, HKD9502, IX0205CESTR456 STR450A, STR451, STR452, STR455, STR514, HKD9502, IX0205CESTR50103 STR40115, STR4412, STR50103A, STR50115B, HKD40115STR50103A STR40115, STR4412, STR50103, STR50115B, HKD40115STR50115B STR40115, STR4412, STR50103, STR50103A, HKD40115STR50213 STR-D4412, STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213M, STR51213, STR-D4512 STR50213M STR-D4412, STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213, STR40115B, STR4412 STR514 STR450A, STR451, STR452, STR455, STR456STR5312 HG5412, STR454, STR5313, STR5314, STR5395, STR5418STR5313 STR45312, HG5412, STR454, STR5314, STR5395,STR5418STR5314 STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412, KWY5412STR5395 STR5314, STR5412, STR5418, HG5312, HG5313, HKD5412, HWY5412STR54041 STR58041, STR59041, HWY54041, HKD54041STR5412 STR5314, STR5395, STR5418, HG5312, HG5313, HKD5412, HWY5412STR5418 STR5314, STR5395, STR5412, HG5312, HG5313, HKD5412, HWY5412STR-S6709 STR-S6707, STR-S6708, STR-S6708ASTR51213 STR50213, STR50213M, STR51213MSTR51213M STR50213, STR50213M, STR51213 IX0308CE, STK7309, STK7310STR58041 STR54041, STR59041, KWY54041, HKD54041STR6020 STR6020S, HKD6020STR6020S STR6020, HKD6020STR6308 STR-S6308STR-6658 STR-6658B, STR-F6654LF53, STR-6658BSTR-6658B STR-F6656, STR-F6654LF53, STR6658STR81145A STR81145C, STR83145LF55STR8145C STR81145A, STR83145LF55STR83145LF STR81145A, STR81145CSTR-D1706 STR-D1806, STR-D1706S, STR-D1806FASTR-D1706S STR-D1806, STR-D1706, STR-D1806FASTR-D1806 STR-D1706, STR-D1706S, STR-D1806FASTR-D1806FA STR-D1806, STE-D1706, STR-D1706SSTR-D4412 STR40115, STR40115B, STR4412, STR50103A,STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR-D6008X STR-D6009E, STR-D6009DSTR-D6009D STR-D6008X, STR-D6009ESTR-D6009E STR-D6008X, STR-D6009DSTR-D6601 STR-D6601MSTR-D6601M STR-D6601STR-F6626 STR-F6653STR-F6653 STR-F6626STR-F6654LF53 STR-F6656, STR-6658, STR-6658BSTR-F6656 STR-F6654LF53, STR-6658, STR-6658BSTR-G5653 STR-G8658STR-G8658 STR-G5653STR-S5471 STR-S5941STR-S5941 STR-S5471STR-S6707 STR-S6708, STR-S6708A, STR-S6709STR-S6708 STR-D6709, STR-S6709AN, STR-S6709ASTR-S6708A STR-S6707, STR-S6708, STR-S6709STR-S6709 STR-S6708, STR-S6709AN, STR-S6709ASTR-S6709A STR-S6709, STR-S6708, STR-S6709ANSTR-S6709AN STR-S6708, STR-S6709, STR-S6709A17种新型彩电开关电源集成电路资料1、KA3S0680RFB KA3S0880RFBKA3S0680RFB KA3S0880RFB是日本FAIRCHILD公司生产的开关电源电路，内置功率MOSFET和控制电路，其内部设有过流、过压、过热保护电路，低压限制电路、高压感应电路等。

发一些电源IC的代换资料DAP8A\DAP7A\LD7575\203D6\203X6\200D6可以直接代换,203d6是16v工作电压,而7575是30v ,代用要改启动电阻,可以用1200AP40直接代用OB2268,OB2269,DAP02,SG6841,SG5841DAP02\SG5841\2G684 1可以直接代换1200AP40\1200AP60\1203P60\1203AP10可以直接代换DM0465\CM0565\DM0565代换{要改电路}T O P246Y\T O P247Y可以直接代换。

大家来整理一个液晶电源的电源管理芯片集吧格式如下好了液晶品牌与型号电源管理芯片型号与封装可代换型号BENQ 71G+ 1200AP40 直插 1200AP10 1200AP60AOC 712SI EA1532A贴片三星型号忘记 DM0565R优派型号忘记 TOP245YNLG型号忘记 FAN7601飞利浦170s6 dap02alsz 贴片LG型号忘记 FAN7601 可以用LAF0001代飞利浦170s6 dap02alsz=sg6841美格WB9D7575PS清华同方XP911WD7575PS联想LXM -WL19AH LXM-WL19BH D7575PS(早期有的用:NCP1203D6) 联想LXM-17CH:1203D6方正17寸:1203D6与LD7575PS方正19寸:LD7575PSBenQ: FP94VW FP73G FP71G+S FP71G+G FP71GX等都是用:1200AP40 LG 22(南京同创):LAF001与STR W6252 。

LG 19寸:LAF001联想L193(福建-捷联代工):NCP1203D6PHILIPS 170S5FAN7601)PHILIPS 15寸(老产品):(FAN7601)LG型号忘记 FAN7601 可以用LAF0001代其他我知道的常用型号有SG6841DZ 贴片很多机器上用到SG5841SZ 贴片用SG6841DZ可以代用,DAP8A与203D6可代用还有LD7575可用203D6代用,只是1脚的对地电阻不同,LD7575是100K,203D6是24.1K,LP7552可用SG6841代用203D6 NCP1203D60R2 NCP1203D60R2G和DAP8A直接代换DAP02ALSZ与SG6841S可以互换1200AP40和1200AP60直接代换5S0765和DP104、DP704直接代换DP804和DP904直接代换2S0680和2S0880直接代换TEA1507和TEA1533直接代换LD7535兼容SG6848 (6849) / SG5701 / SG5848 /LD7535 (7550) / OB2262 (2263) / OB2278 (2279)RS2051LD7575和NCP1203、NCP1200 OB2268 SG5841 LD7552 OB2269 OB2268 RS2042CR6860兼容ACT30,CR6853兼容OB2263,CR6201兼容THX201,TFC718;CR6202兼容THX202,TFC719;CR6203兼容THX203,TFC718S。

在电路里电容要留过的电流=2*3.14*f *C *U160种开关电源集成电路代换表［作者：未知来源：网络搜集点击数：877 更新时间：2006-3-25 文章录入：寒冰］【字体：】160种开关电源集成电路代换表本表收集整理了彩电LG、SVA、TCL、长虹、春兰、创维、东芝、飞利浦、福日、高路华、海尔、海信、金星、康佳、康力、乐华、日立、三星、三洋、松下、索尼、夏普、厦华、熊猫等二十四个机种的160种开关电源集成电路的代换资料，含盖了2000多种机型的开关电源的集成电路。

本表所列开关电源集成电路以26个英文字母顺序为序，便于速查。

型号代换型号56A245-2 STR440, STR441, STR44656A246 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR40090,STR41090, HKD41090BU4020B HA17555PS, HA17555, HA17555GS,HD14020BHA17555 HA17555PS, BU4020B, HA17555GS, HD14020B HA17555GS HA17555, HA17555PS, BU4020B,HD14020BHA17555PS BU4020B, HA17555, HA17555GS, HD14020B HD14020B HA17555, HA17555PS, HA17555GS,BU4020BHG5312 STR5314, STR5395, STR5412, STR5418, HG5313, HKD5412,KWY5412HG5412 STR5312, STR454, STR5313, STR5314, STR5395,STR5418HG5313 STR5314, STR5395, STR5412, STR5418, HG5312, HD5412,KWY5412HKD0689 STK7358, IX9689CE,IX0689CKHKD40115 STR40115, STR4412, STR50103, STR50103A,STR50115BHKD41090 IX0256CE, IX0512CE, IX0465CE, IX0654CE HKD4211 STR4211, STR4211H, STR4060, STR4090,STR4090SHKD54041 STR54041, STR58041, STR59041,KWY54041HKD6020 STR6020, STR6020SHKD9502 STR450A, STR451, STR452, STR454, STR455, STR456,STR514, IX0205CEHM7941 HRL7101, HM7103, HRL7103HM8801G KM8901A, KM8901, KM8916, KM8951B, KM8951,KC8801GHM9101 HM9102, HRL9102, HRL201HM9102 HM9101, HRL9102, HRL201HM7103 HRL7101, HRL7103, HM7941HM9201 HM9203, HM9204, HM9205, HM9206,HM9207HM9203 HM9201, HM9205, HM9206,HM9207HM9204 HM9203, HM9205, HM9206,HM9207HM9205 HM9201, HM9203, HM9204, HM9206,HM9207HRL201 HM7941, HRL7101HRL7103 HRL7101, HM7103, HM7941HRL9102 HM9101, HM9102, HRL201HSY114 JU0003, JU0008, JU0086, JU0111,JU0114, JU0116,JU0130HRL7101 HM7103, HRL7103, HM7941IX0247CE STR4090, IX0323CEIX0205CE STR4501A, STR451, STR452, STR454, STR453, STR456,STR514, HKD9502IX0256CE IX0512CE, IX0465CE, IX0645CE, STR41090,STR40090IX0308 IX0308C, IX0308CE, IX0308CEZZ, STK7308,STK7309IX0308C IX0308, IX0308CE, IX0308CEZZ, STK7308,STK7309IX0308CE IX0308, IXO308C, IX0308CEZZ, STK7308,STK7309IX0308CEZZ IX0308, IX0308C, STK7308,STK7309IX0323CE STR4090, IX0247CEIX0387CE STR7308IX0465CE IX0512CE, IX0645CE, STR41090, STR40090, 56A246,HKD41090IX0467CE STK4060, STK4090, STK4090S, STR4060, STR4090,STR4090SIX0512CE IX0256CE, IX0465CE, IX0645CE, STR41090,STR40090IX0645CE IX0256CE, IX0512CE, IX0465CE, STR41010, STR40090,56A246, HKD41090IX0689CE STR7358, IX0689CEZZ, STK73508,STK7359IX0689CEZZ STK7358, IX0689CE, STK73508, STK7359 IX0689CK STK7358, HKD0689, IX0689CEJU0003 JU0008, JU0086, JU0111, JU0114, JU0116, JU0130,HSY114JU0008 JU0003, JU0086, JU0111, JU0114, JU0116, JU0130,HSY114JU0086 JU0003, JU0008, JU0111, JU0114, JU0116, JU0130,HSY114JU0111 JU0003, JU0008, JU0086, JU0114, JU0116, JU0130,HSY114JU0114 JU0003, JU0008, JU0086, JU0111, JU0116, JU0130,HSY114JU0116 JU0003, JU0008, JU0086, JU0111, JU0114, JU0130,HSY114JU0130 JU0003, JU0008, JU0086, JU0111, JU0114, JU0116,HSY114KG8801G KM8801G, KM8901A, KM8901, KM8910,KM8951BKM8901 KM8801G, KM8901A, KM8916, KM8951B, KM8951,KG8801GKM8901A KM8801G, KM8901, KM8916, KM8951B, KM8951,KG8801GKM8916 KM8801G, KM8901A, KM8901, KM8951B, KM8951,KG8801GKM8951 KM8801G, KM8901A, KM8901, KM8916, KM8951B,KG8801GKM8951B KM8801G, KM8901A, KM8901, KM8916, KM8951,KG8801GKWY54041 STR54041, STR59041, STR58041, HKD54041 KWY5412 STR5314, STR5395, STR5412, STR5418, HG5312, HG5313,HKD5412LA5110 LA5112LA5112 LA5112H, LA5112NLA5112H LA5112, LA5112NLA5112N LA5112, LA5112HMC33066 MC34067MC34067 MC33066MC3520 UC3520MC44603 MC44603A, MC44603PMC44603A MC44603, MC44603PSTK4060 IX4067CE, STK4090, STK4090S, STR4060, STR4090,STR4090SSTK4090 IX0467CE, STK4060, STK4090S, STR4060, STR4090,STR4090SSTK5325 STK5326STK5326 STK5325STK5338 STK5340STK5372 STK5372H, STK5471STK5372H STK5372, STK5471STK5391 STK5392STK5471 STK5372, STK5372HSTK73010 STK7308, IX0308CE, STK7309,STK7310STK7308 IX0308CE, STK7309, STK73010,STK7310STK7309 STK7308, IX0308CE, STK73010, STK7310STK7310 STK7308, IX0308CE, STK7309, STK73010 STK73508 STK7358, IX0689CE, IX0689CEZZ,STK7359STK7358 IX0689CE, IX0689CEZZ, STK73508,STK7359STK4090S IX0467CE, STK4060, STK4090, STR4060, STR4090,STR4090SSTR40115B STR-D4412, STR4015, STR4412, STR50103A, STR50115B,STR50213, STR50213M, STR51213,STR-D4512STR40090 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR41090,56A246, HKD41090STR4060 IX0467CE, STK4060, STK4090, STK4090S, STR4090,STR4090SSTR4090 IX0467CE, STK4060, STK4090, STK4090S, STR4060,STR4090SSTR4090S IX0467CE, STK4060, STK4090, STR4060, STR4090,STK4090SSTR41090 IX0256CE, IX0512CE, IX0465CE, IX0645CE, STR40090,56A246, HKD41090STR440 56A245-2, STR441, STR442,STR446STR40115 STR-D4412, STR40115B, STR4412, STR-50103A, STR50115B,STR50213, STR50213M, STR51213, STR-D4512 &nb,sp;STR4211 STR4211H, STR4060, STR4090, STR4090S,HKD4211STR4211H STR4211, STR4060, STR4090, STR4090S,HKD4211STR441 STR440, STR442, STR446, 56A245-2STR4412 STR-D4412, STR40115, STR40115B, STR50103A, STR50115B,STR50213, STR50213M, STR51213,STR-D4512STR442 STR440, STR441, STR446,55A245-2STR446 STR440, STR441, STR440,56A245-2STR450A STR451, STR452, STR454, STR455, STR456, STR514,HKD9502, IX0205CESTR451 STR450A, STR452, STR455, STR456, STR514, HKD9502,IX0205CESTR452 STR450A, STR451, STR454, STR455, STR456, STR514,HKD9502, IX0205CESTR454 STR5312, HG5412, STR5313, STR5314, STR5395,STR5418STR455 STR450A, STR451, STR452, STR455, STR456, STR514,HKD9502, IX0205CESTR456 STR450A, STR451, STR452, STR455, STR514, HKD9502,IX0205CESTR50103 STR40115, STR4412, STR50103A, STR50115B,HKD40115STR50103A STR40115, STR4412, STR50103, STR50115B,HKD40115STR50115B STR40115, STR4412, STR50103, STR50103A,HKD40115STR50213 STR-D4412, STR40115, STR40115B, STR4412, STR50103A,STR50115B, STR50213M, STR51213,STR-D4512STR50213M STR-D4412, STR40115, STR40115B, STR4412, STR50103A,STR50115B, STR50213, STR40115B,STR4412STR514 STR450A, STR451, STR452, STR455,STR456STR5312 HG5412, STR454, STR5313, STR5314, STR5395,STR5418STR5313 STR45312, HG5412, STR454, STR5314, STR5395,STR5418STR5314 STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412,KWY5412STR5395 STR5314, STR5412, STR5418, HG5312, HG5313, HKD5412,HWY5412STR54041 STR58041, STR59041, HWY54041,HKD54041STR5412 STR5314, STR5395, STR5418, HG5312, HG5313, HKD5412,HWY5412STR5418 STR5314, STR5395, STR5412, HG5312, HG5313, HKD5412,HWY5412STR-S6709 STR-S6707, STR-S6708,STR-S6708ASTR51213 STR50213, STR50213M, STR51213MSTR51213M STR50213, STR50213M, STR51213STR58041 STR54041, STR59041, KWY54041,HKD54041STR6020 STR6020S, HKD6020STR6020S STR6020, HKD6020STR6308 STR-S6308STR-6658 STR-6658B, STR-F6654LF53,STR-6658BSTR-6658B STR-F6656, STR-F6654LF53, STR6658 STR81145A STR81145C, STR83145LF55STR8145C STR81145A, STR83145LF55STR83145LF STR81145A, STR81145CSTR-D1706 STR-D1806, STR-D1706S, STR-D1806FA STR-D1706S STR-D1806, STR-D1706, STR-D1806FASTR-D1806 STR-D1706, STR-D1706S, STR-D1806FASTR-D1806FA STR-D1806, STE-D1706, STR-D1706S STR-D4412 STR40115, STR40115B, STR4412, STR50103A, STR50115B,STR50213, STR50213M, STR51213,STR-D4512STR-D6008X STR-D6009E, STR-D6009DSTR-D6009D STR-D6008X, STR-D6009ESTR-D6009E STR-D6008X, STR-D6009DSTR-D6601 STR-D6601MSTR-D6601M STR-D6601STR-F6626 STR-F6653STR-F6653 STR-F6626STR-F6654LF53 STR-F6656, STR-6658, STR-6658BSTR-F6656 STR-F6654LF53, STR-6658, STR-6658BSTR-G5653 STR-G8658STR-G8658 STR-G5653STR-S5471 STR-S5941STR-S5941 STR-S5471STR-S6707 STR-S6708, STR-S6708A, STR-S6709 STR-S6708 STR-D6709, STR-S6709AN,STR-S6709ASTR-S6708A STR-S6707, STR-S6708, STR-S6709 STR-S6709 STR-S6708, STR-S6709AN,STR-S6709ASTR-S6709A STR-S6709, STR-S6708, STR-S6709AN STR-S6709AN STR-S6708, STR-S6709, STR-S6709A。

电源管理模块更换方案引言电源管理模块是现代电子设备中的重要组成部分，负责向各个模块提供稳定的电源供应。

随着技术的不断进步和产品需求的变化，时常需要对电源管理模块进行更换。

本文将针对电源管理模块更换的方案进行探讨，并提供一种推荐方案。

1. 电源管理模块的重要性电源管理模块是确保设备正常运行的基础，它主要有以下几个功能：•提供稳定的电源供应：电源管理模块通过对输入电源进行滤波和稳压处理，确保设备获得稳定的电压和电流。

•保护设备免受电压波动和短路等故障的影响：电源管理模块能够监测电源的输入电压和电流，并在出现异常情况时进行保护，防止设备受到损害。

•提高能源利用效率：优秀的电源管理模块设计可以提高能源利用效率，减少能源的浪费。

•支持节能模式：电源管理模块通常支持节能模式，在设备进入休眠或待机状态时，能够降低功耗，延长电池寿命。

综上所述，电源管理模块对于设备的正常运行和性能优化起着至关重要的作用。

2. 为何需要更换电源管理模块电源管理模块的技术发展日新月异，新一代的电源管理模块通常具有更高的功率密度、更低的功耗和更好的稳压性能。

同时，由于设备的需求变化，可能需要更高的电源输出功率或更多的功耗管理功能。

此外，电源管理模块也是设备的一个薄弱环节，在长时间使用后可能会出现老化、故障或不足的情况。

这时更换电源管理模块可以提高设备的可靠性和稳定性。

3. 电源管理模块更换的方案3.1. 确定更换的需求在进行电源管理模块的更换之前，首先需要明确更换的需求。

包括但不限于如下几个方面：•新电源管理模块的功率需求：根据设备的功率需求确定新电源管理模块的功率。

通常应该给出一个合理的余量，以防止超载情况的发生。

•新电源管理模块的尺寸要求：根据设备的尺寸限制，确定新电源管理模块的尺寸范围。

•新电源管理模块的额外功能需求：根据设备的需求，确定新电源管理模块是否需要额外的功耗管理功能或其他特殊功能。

3.2. 寻找合适的替代产品在明确更换需求后，可以开始寻找合适的替代产品。

彩电开关电源代换四例例1.用日电CT1803开关电源代换汤姆逊TH-4R100C电源1.电源对比与选择一台汤姆逊TH-4R100C彩电，三无。

在某修理部维修时，经检查电源开关管BU508和电路多只元件损坏。

更换开关管和损坏的其它元件后，检查电源其它元件和负载未见异常，可是通电开机后，瞬间开关管再次损坏，连续更换3只开关管均被损坏，不敢再换，送修我处。

该电源维修期刊中也有类似屡损开关管介绍。

从经济方面考虑，计划用现有的日电CT1803彩电开关电源代换汤姆逊TH-4R100C开关电源。

比较两个开关电源代换条件：电源类型：二者均为并联型开关电源，具备代换要求。

输出功率方面：二者均为20 ~21英寸彩电开关电源，输出功率接近。

输出电压方面：日电CT1803电源输出110V和25V两组电压。

汤姆逊TH-4R100C电源有三组电压输出，其中DP51整流后的U1为90V，经泵电源电路升压、L57整流、CL57滤波后变为108V，为行输出级供电；DP46整流后的U3电压为22V，为伴音功放电路供电；DP47整流后的U2电压为13V，经IP61稳压后变为U7，电压为12V，为小信号电路供电。

日电电源虽然只有110V和25V电压输出，分析后认为：日电电源输出的110V可直接接到被代换电源的108V泵电源输出端，25V代换为伴音功放供电的22V，不会对功放电路造成威胁，而被代换电源的U2电流不大，可在25V输出电压上通过降压取得。

开关机控制电路：日电CT1803不是遥控彩电，无遥控开关机控制电路，汤姆逊TH-4R100C开关机控制电路是通过控制IP61是否输出12V电压待机的，代换后对被代换电源的开关机电路不产生影响，符合代换要求。

2.代换方法代换接线电路如图1所示，具体代换步骤如下：①代换电源为品牌电源，整流滤波电路较好，可以采用。

在220V市电输入端抗干扰电路LP01之后断开，接入日电电源的市电输入端。

②将汤姆逊TH-4R100C输出整流电路的DP46、DP47、DP51和泵电源整流电路的BL57拆除，代换电源的输出端地线接被代换电源的地线，代换电源的110V输出端J2接被代换电源的原泵电源整流管DL57负极；代换电源的25V输出端J3接被代换电源的原DP46的负极，并将代换电源的R611短接。
