电能计量芯片CS5460及其应用1. 概述CS5460是CRYSTAL公司最新推出的带有串行接口的单相双向功率/电能计量集成电路芯片。

与目前在电子式电度表应用中广泛使用的 AD7750和AD7755（见《国外电子元器件》1999年第3期文章）相比较，CS5460增加了以下功能：●具有片内看门狗定时器（Watch Dog Timer）与内部电源监视器；●具有瞬时电流、瞬时电压、瞬时功率、电流有效值、电压有效值、功率有效值测量及电能计量功能；●提供了外部复位引脚；●双向串行接口与内部寄存器阵列可以方便地与微处理器相连接；●外部时钟最高频率可达20MHz；●具有功率方向输出指示。

这些增加的功能更加便于与微处理器（MPU）接口，并能方便地实现电压、电流、功率的测量和用电量累积等功能。

2. 基本结构与技术指标2.1 内部结构CS5460内部集成了两个△-∑A/D转换器、高、低通数字滤波器、能量计算单元、串行接口、数字-频率转换器、寄存器阵列和看门狗定时器等模拟、数字信号处理单元,其内部结构框图如图1所示。

2.2 引脚排列及功能CS5460的引脚排列如图2所示。

各引脚的功能如下：1脚XOUT：晶体振荡器输出；2脚CPUCLK：CPU时钟输出；3脚VD+：数字电路电源正极；4脚DGND：数字地；5脚SCLK：串行时钟输入；6脚SDO：串行数据输出；7脚CS：片选；8脚NC：空脚；9脚VIN+：差分电压正输入端；10脚VIN-：差分电压负输入端；11脚VREFOUT：参考电压输出；12脚VREFIN：参考电压输入；13脚VA-：模拟地；14脚VA+：模拟电源正极；15脚IIN-：差分电流负输入端；16脚IIN+：差分电流正输入端；17脚PFMON：电源掉电监视输出；18脚NC：空脚；19脚RESET：复位输入；20脚INT：中断输出；21脚EOUT：电能脉冲输出；22脚EDIR：功率方向指示输出；23脚SDI：串行数据输入；24脚XIN：晶体振荡器输入。

电能计量芯片电能计量芯片是一种嵌入在电能计量装置中的芯片，用于测量和记录电能使用量。

它利用先进的电子技术和微处理器技术，可以准确地测量并记录电能的使用情况。

电能计量芯片的应用广泛，可以用于家庭、工业和商业领域的电能计量。

电能计量芯片具有多项优点。

首先，它具备高精度的测量能力。

电能计量芯片采用高性能的测量电路和精确的AD转换器，可以实现对电能的精确测量，测量误差非常小。

其次，电能计量芯片具有较大的测量范围。

它可以适应不同电能负荷的需求，能够测量多种不同规格和负载的电器设备。

此外，电能计量芯片还具有耐用性和稳定性，可以在长时间的使用中保持高精度的测量性能。

电能计量芯片的工作方式是通过采集电能信号，并将其转换为电信号进行处理。

电能信号是通过测量电流和电压来实现的。

电能计量芯片会将测量到的电流和电压值进行AD转换，然后通过微处理器进行计算和处理，最终得到电能使用量。

电能计量芯片主要由电流互感器、电压互感器、AD转换器和微处理器组成。

电流互感器用于测量电流值，而电压互感器则用于测量电压值。

AD转换器将模拟信号转换为数字信号，并将其送入微处理器进行处理。

微处理器则是电能计量芯片的核心部件，它负责计算、存储和显示电能使用量等信息。

电能计量芯片具有多重安全防护功能，可以防止计量数据被篡改或伪造。

它采用了多层密码保护和数据加密技术，确保计量数据的安全性和可靠性。

此外，电能计量芯片还具有防雷击和抗干扰能力，可以在复杂的电磁环境中正常工作。

电能计量芯片的应用范围广泛，可以用于各种电能计量装置中。

在家庭中，它可以用于智能电表和电能监控装置，帮助用户了解并控制家庭的用电情况。

在工业和商业领域，电能计量芯片可以用于电能计量仪表和能源管理系统，帮助企业实现能源的高效利用和节约。

总之，电能计量芯片是一种先进的电子器件，具备高精度、高稳定性和多重安全防护功能。

它的应用可以帮助用户实现对电能的准确测量和节约使用，促进能源的高效利用和可持续发展。

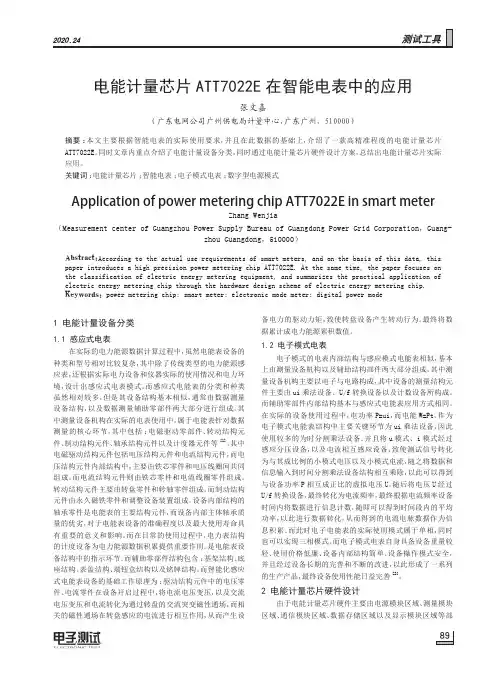

1 电能计量设备分类1.1 感应式电表在实际的电力能源数据计算过程中，虽然电能表设备的种类和型号相对比较复杂，其中除了传统类型的电力能源感应表，还根据实际电力设备和仪器实际的使用情况和电力环境，设计出感应式电表模式。

而感应式电能表的分类和种类虽然相对较多，但是其设备结构基本相似，通常由数据测量设备结构，以及数据测量辅助零部件两大部分进行组成。

其中测量设备机构在实际的电表使用中，属于电能表针对数据测量的核心环节，其中包括：电磁驱动零部件、转动结构元件、制动结构元件、轴承结构元件以及计度器元件等[1]。

其中电磁驱动结构元件包括电压结构元件和电流结构元件，而电压结构元件内部结构中，主要由铁芯零件和电压线圈间共同组成。

而电流结构元件则由铁芯零件和电流线圈零件组成。

转动结构元件主要由转盘零件和转轴零件组成。

而制动结构元件由永久磁铁零件和调整设备装置组成。

设备内部结构的轴承零件是电能表的主要结构元件，而设备内部主体轴承质量的优劣，对于电能表设备的准确程度以及最大使用寿命具有重要的意义和影响。

而在日常的使用过程中，电力表结构的计度设备为电力能源数据积累提供重要作用。

是电能表设备结构中的指示环节。

而辅助零部件结构包含：基架结构、底座结构、表盖结构、端钮盒结构以及铭牌结构。

而智能化感应式电能表设备的基础工作原理为：驱动结构元件中的电压零件、电流零件在设备开启过程中，将电流电压变压，以及交流电压变压和电流转化为通过转盘的交流突变磁性通场，而相关的磁性通场在转盘感应的电流进行相互作用，从而产生设备电力的驱动力矩，致使转盘设备产生转动行为。

最终将数据累计成电力能源累积数值。

1.2 电子模式电表电子模式的电表内部结构与感应模式电能表相似，基本上由测量设备机构以及辅助结构部件两大部分组成。

其中测量设备机构主要以电子与电路构成，其中设备的测量结构元件主要由ui 乘法设备、U/f 转换设备以及计数设备所构成。

而辅助零部件内部结构基本与感应式电能表应用方式相同。

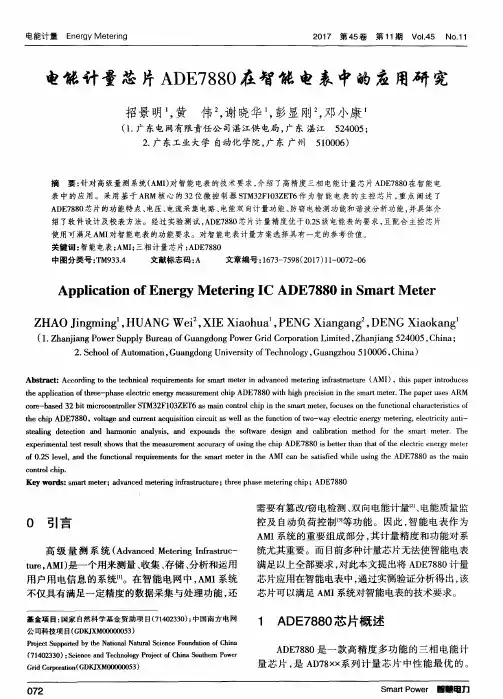

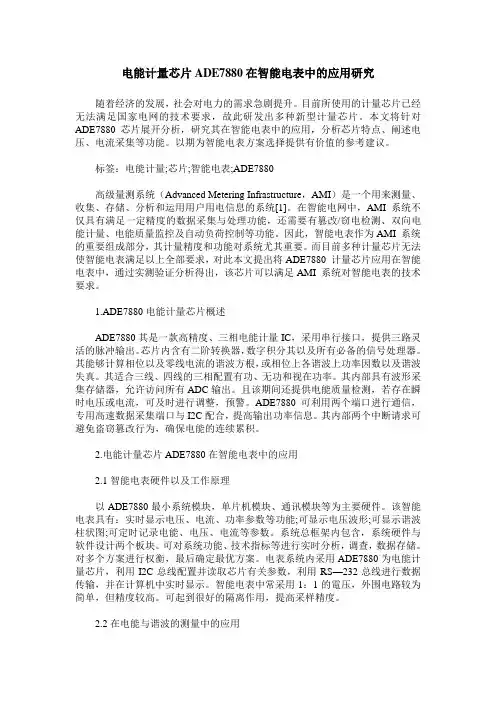

电能计量芯片ADE7880在智能电表中的应用研究随着经济的发展，社会对电力的需求急剧提升。

目前所使用的计量芯片已经无法满足国家电网的技术要求，故此研发出多种新型计量芯片。

本文将针对ADE7880芯片展开分析，研究其在智能电表中的应用，分析芯片特点、阐述电压、电流采集等功能。

以期为智能电表方案选择提供有价值的参考建议。

标签：电能计量;芯片;智能电表;ADE7880高级量测系统（Advanced Metering Infrastructure，AMI）是一个用来测量、收集、存储、分析和运用用户用电信息的系统[1]。

在智能电网中，AMI 系统不仅具有满足一定精度的数据采集与处理功能，还需要有篡改/窃电检测、双向电能计量、电能质量监控及自动负荷控制等功能。

因此，智能电表作为AMI 系统的重要组成部分，其计量精度和功能对系统尤其重要。

而目前多种计量芯片无法使智能电表满足以上全部要求，对此本文提出将ADE7880 计量芯片应用在智能电表中，通过实测验证分析得出，该芯片可以满足AMI 系统对智能电表的技术要求。

1.ADE7880电能计量芯片概述ADE7880其是一款高精度、三相电能计量IC，采用串行接口，提供三路灵活的脉冲输出。

芯片内含有二阶转换器，数字积分其以及所有必备的信号处理器。

其能够计算相位以及零线电流的谐波方根，或相位上各谐波上功率因数以及谐波失真。

其适合三线、四线的三相配置有功、无功和视在功率。

其内部具有波形采集存储器，允许访问所有ADC输出。

且该期间还提供电能质量检测，若存在瞬时电压或电流，可及时进行调整，预警。

ADE7880可利用两个端口进行通信，专用高速数据采集端口与I2C配合，提高输出功率信息。

其内部两个中断请求可避免盗窃篡改行为，确保电能的连续累积。

2.电能计量芯片ADE7880在智能电表中的应用2.1智能电表硬件以及工作原理以ADE7880最小系统模块，单片机模块、通讯模块等为主要硬件。

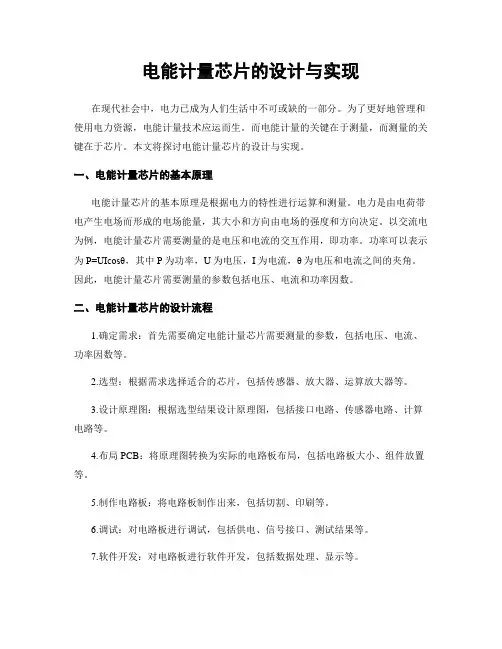

电能计量芯片的设计与实现在现代社会中，电力已成为人们生活中不可或缺的一部分。

为了更好地管理和使用电力资源，电能计量技术应运而生。

而电能计量的关键在于测量，而测量的关键在于芯片。

本文将探讨电能计量芯片的设计与实现。

一、电能计量芯片的基本原理电能计量芯片的基本原理是根据电力的特性进行运算和测量。

电力是由电荷带电产生电场而形成的电场能量，其大小和方向由电场的强度和方向决定。

以交流电为例，电能计量芯片需要测量的是电压和电流的交互作用，即功率。

功率可以表示为P=UIcosθ，其中P为功率，U为电压，I为电流，θ为电压和电流之间的夹角。

因此，电能计量芯片需要测量的参数包括电压、电流和功率因数。

二、电能计量芯片的设计流程1.确定需求：首先需要确定电能计量芯片需要测量的参数，包括电压、电流、功率因数等。

2.选型：根据需求选择适合的芯片，包括传感器、放大器、运算放大器等。

3.设计原理图：根据选型结果设计原理图，包括接口电路、传感器电路、计算电路等。

4.布局PCB：将原理图转换为实际的电路板布局，包括电路板大小、组件放置等。

5.制作电路板：将电路板制作出来，包括切割、印刷等。

6.调试：对电路板进行调试，包括供电、信号接口、测试结果等。

7.软件开发：对电路板进行软件开发，包括数据处理、显示等。

三、电能计量芯片的实现1.传感器：传感器是电能计量芯片的核心组件，能够将电压和电流转换为电信号进行测量。

通常采用的传感器包括霍尔传感器、电流互感器等。

2.放大器：放大器能够放大传感器传回的电信号，以便进一步进行运算。

3.运算放大器：运算放大器能够对放大后的电信号进行运算，如相乘、相减等。

4.ADC：模数转换器（ADC）能够将模拟信号转换为数字信号，以便进行数字处理。

5.微处理器：微处理器能够对数字信号进行计算、显示等。

四、电能计量芯片的应用电能计量芯片广泛应用于家庭用电计量、工业自动化、智能建筑等领域。

在家庭用电计量中，电能计量芯片可用于实时监控电能消耗，以便进行能源节约。

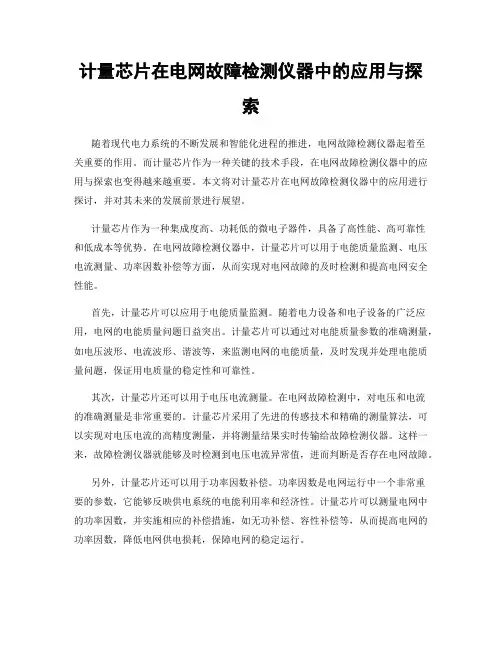

计量芯片在电网故障检测仪器中的应用与探索随着现代电力系统的不断发展和智能化进程的推进，电网故障检测仪器起着至关重要的作用。
