直流电磁继电器的安装与调整

继电器的调试方法一.电流继电器实验1.实验方法与步骤⑴、外观与机械检查1)检查转轴的纵向和横向活动范围：其活动范围应在0.15～0.3mm内。

2)检查舌片与电磁铁的间隙：“Z”形舌片活动范围为7°，舌片在静止和运动过程中不应与磁极相碰，并且有不小于0.5mm的间隙，间隙要求上下均匀。

3)检查触点：动、静触点间间距为1.5～2.0mm，继电器动作时，所交角度为55度～65度，且动触点在距静触点首端约1/3处接触，然后滑行至末端1/3处终止。

两个静触点倾斜度一致，并位于同一平面上。

⑵、动作电流和返回电流1)接线如图4所用设备：电源刀闸一把，单相自耦调压器一台，升流器一台，交流电流表一只，DL-11电流继电器一只，指示灯一个。

图42)测定电流继电器的动作电流与返回电流：①选择继电器线圈的连接方式（线圈串连时，其动作值即是刻度盘上所示的值，线圈并联时，其动作值为刻度盘上读数的两倍）。

调整继电器的指针（改变弹簧的拉力）于刻度最小，合上刀闸，调整调压器的输出增大至继电器动作（灯亮），读取动作电流（Iop ）；再减小调压器的输出至灯灭，读取返回电流（Ire）。

将 Iop 、Ire填入表中，计算出返回系数。

Kre＝Ire/Iop②改变继电器线圈的串连、并联方式，再进行整定值的选择。

分别再次测量其 Iop 、Ire，并且填入表中，计算出返回系数。

③以上实验，要求平稳单方面地调整电流数值，并应注意舌片转动情况。

如遇到舌片中途停顿或其它不正常情况，应检查轴承有无污垢、触点位置是否合适、舌片与电磁铁有无相碰等。

④动作值、返回值测量重复3次，每次测量值与整定值的误差不应大于±3％。

否则应检查轴承与轴尖。

⑶、继电器动作时间的测量1)将继电器按图1-9接入电路。

2)合上电源，将电流调整至1.2倍额定值，再拉开刀闸。

3)起动401秒表，将其选择开关“K”定于“连续性”位置；手按回零按钮，使指针回到“0”位。

第一节　继电器原理知识一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制范围。

例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2)放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3)综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4)自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

二、继电器的工作原理如图所示，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。

三、继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值x x,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。

一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。

当输入量x从某一大于x x值下降到x f,继电器开始释放，常开触点断开（如图1）。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值x f与动作值x x的比值叫做反馈系数，即K f= x f /x x触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。

电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。

本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。

一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。

二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。

三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。

2. 测量电流：使用万用表测量通过电磁型继电器的电流。

3. 测量电压：使用万用表测量电磁型继电器两端的电压。

4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。

5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。

四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。

从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。

这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。

2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。

当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。

这种特性使得电磁型继电器在电路中可以起到开关的作用。

五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。

实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。

在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。

电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。

JT18系列直流电磁式通用继电器适用范围JT18系列直流电磁式通用继电器（以下简称继电器）作为时间（断电延时）、电压（中间）、欠电流继电器，主要用于直流电压至440V的主电路，直流电压至440V，直流电流至630A电路的控制继电器。

工作条件及安装条件1、安装地点的海拔不超过2000m；2、周围空气温度上限不高于＋40℃，下限不低于-5℃；3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施；4、在无严重振动和无爆炸危险的介质中，在没有雨雪侵袭的地方使用;5、重直或水平安装。

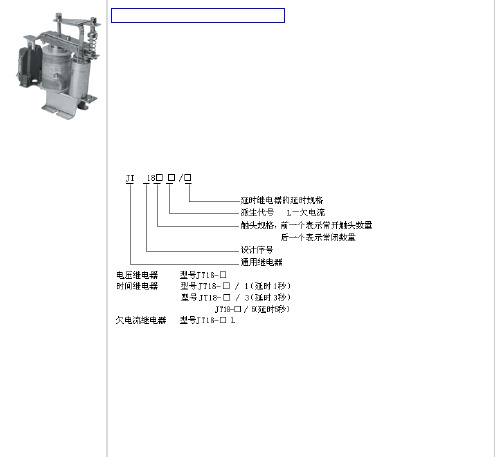

型号及其含义结构特征1、继电器为开启式。

2、继电器（电压、时间）按线圈额定工作电压分为24、48、110、220、440V五种。

3、继电器（欠电流）按线圈额定工作电流分为：1.5、2.5、4、6、10、16、25、40、63、100、160、250、400、630A，共十四种。

4、继电器按用途分：电压继电器、时间继电器、欠电流继电器三种。

5、继电器按触头种类分为：一个触头元件（1常开，1常闭）和两个触头元件（2常开，2常闭）两种。

6、按接线方式分为：板前接线和板后接线两种。

7、按安装方式分为：二孔安装和三孔安装两种。

主要技术参数外形及安装尺寸订货须知订货时须注明：继电器的名称、型号、额定工作电压（电流）、触头规格、板前或板后接线、安装形式，订货数量等。

例：a、如需订延时3s的触头为2常开2常闭、线圈电压为110V，普通型（二孔）安装底板的继电器5台，应按以下格式填写订单：时间继电器JT18-22 / 3 110V5台；b、如需订100A，触头为常开常闭、板后接线、特殊型（三孔）安装底板的欠电流继电器8台。

应按以下格式填写订单：欠电流继电器JT18-11L100A、板后、特殊型安装底板8台。

JQX-13F(HH62P 50Hz AC380V DC220V 自动控制电路中，作为控制电路中的控制元件用于接通或分断电路。

产品符合：GB/T 14048.5/IEC 60947-5-1标准。

)系列电磁继电器，用于交流电压至或直流电压至的□ 周围空气温度：周围空气温度不超过+40℃及不低于-5℃，24h 内其平均温度值不超过+35℃；□ 海拔：安装地点海拔应不超过 2000m □ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有较 高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施□ 污染等级：3级□ 在额定控制电源电压AC 变化范围：85%~110%，DC 变化范围为75%~110%的施压下应 能够可靠吸合；释放值在额定控制电源电压AC20%，DC10%可完全断开□ 安装环境：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气 体与尘埃；在没有雨雪侵袭的地方；□ 安装方式：垂直或水平安装。

；；；；表1按额定控制电源电压规格分类正常工作条件和安装条件产品概述选型指南102外型尺寸见图2外型及安装尺寸安装类别Ⅱ。

□ 使用类别) ； ) 。

□ 输出触头：2组转换。

□ 输出触点参数（见表2） □ ：a AC-15b DC-13□ a )机械寿命大于或等于100X10 次；b )电寿命大于或等于20X10 次。

寿命JQX-13F7(-) (+)8BOttom View12图1主要技术数据输出触头接线图103图244用户在订货时应注明继电器的型号、规格、额定电压和数量。

例：JQX-13F(HH62P)DC24V 数量20台-安装尺寸见图3图3订货须知104。

继电器使用总结前些日子用电磁式继电器出现了问题，本来已经发往国外的板子又得重新递回来重做，过了一段很郁闷的日子，今天又把板子发出去了，尽管还是不能百分百的确保没有问题，但毕竟能告一段落了，正好有时间可以整理一下思路。

板子是由另外一个同事画的，很简单的一个单片机的小板，引出一个串口，通过三极管引出两根继电器的控制信号接到继电器的线圈上，根据串口接收到的指令来控制继电器的开合。

交给我的时候板子已经做好了，还没有焊接器件，程序还没有写。

我的任务是将板子焊好并写好程序，最后做一下测试。

因为要做其它更重要的项目，程序都是在空闲时间调的，板子焊好后调试也比较顺利，预期的功能都实现了。

测试的时候也没有发现问题，能正确的控制继电器的开合，接一些负载也没有发现问题，便发了两套给国外。

初期反馈也是一切正常，本以为这事就了结了，没想到过了一段时间那边又反映说其中一套板子在控制继电器断开的时候经常复位，而另一套没有问题。

后来在这边经过反复实验，发现接一些感性负载比如电风扇之类比较容易复现这个问题。

然后逐渐认识到问题的严重性，也从这会儿开始我才查阅了很多继电器使用的资料，发现当初的设计存在很严重的问题：继电器的控制信号没有加光耦隔离，触点两端没有加去火花电路。

当把板子做过改进后发现问题并没有彻底解决，再次反复实验，发现板子的抗干扰性能不好，继电器产生的电磁干扰就足以让板子复位…老板给定的解决问题的期限快到了，就算重新做一个板子，如果仍然采用电磁式继电器，去火花电路能否对各种负载都有效？板子是否能承受其产生的电磁辐射？无法到现场做测试的话还是把握不大。

没办法，只好选了射频干扰很小的固态继电器，伴随而来了其它问题:型号的选择、散热、漏电流、过压过流保护等等。

最后的方案是选择了快达的固态继电器加散热片，因为原先的盒子尺寸不够，重做了铝壳机箱，散热性比较好，另外可以屏蔽外界的射频干扰，避免影响盒内的板子和固态继电器。

经过测试原先的问题不再出现，但其发热确实比较大，盒内温度有四五十度左右。

电磁式继电器的选择与参数介绍继电器常见问题解决方法电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁继电器的特性参数1线图使用的电源及功率它是指继电器使用的电源是直流还是交流电，以及线圈消耗的额定功率。

2线圈电阻它是指线圈的电阻值大小。

假如知道了继电器的额定工作电压和线圈电阻，便可依据欧姆定律求出继电器的额定工作电流。

3额定工作电压（电流）它是指继电器能够牢靠工作的电压或电流。

继电器工作时，继电器线圈输入电压或电流应等于这一数值。

一种型号的继电器为能适应不同电路的使用要求，它有多种额定工作电压或工作电流.一般用规格号加以区分。

4吸合电压（电流）它是指继电器从释放状态、到达吸合工作时的最小电压或最小电流。

此时继电器吸合是不牢靠的，又称它为动作电压（电流）。

5择放电压（电流）它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。

6触点负荷它是指触点能够承受的最大负载本领继电器触点在工作时的电压或电流审不应超过该项的规定值，否则会将触点损伤。

继电器是一种基本的电气设备，它用来打开或关闭确定数量相互独立的电路。

这种操作是利用由电压掌控的线圈绕组所产生的电磁场来实现的。

当输入量（电、磁、声、光、热）达到确定值时，输出量将发生跳动式变化的自动掌控器件。

继电器是一种电掌控器件，是一种用小电流去掌控大电流运作的一种“自动开关”，是在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

选择继电器时，应紧要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。

电动机工作情况按其起动电流的1.1～1.3倍整定。

一般绕线转子异步电动机的起动电流按 2.5倍额定电流考虑，笼型异步电动机的起动电流按5—7倍额定电流考虑。

直流继电器的工作原理
直流继电器是一种电子开关设备，用来控制电路中的直流电流。

其工作原理基于磁场的产生与磁铁的吸附作用。

直流继电器通常包括一个电磁线圈和若干组触点。

当通过电磁线圈通入直流电流时，电磁线圈会成为一个电磁铁，产生磁场。

这个磁场会吸引触点，使得它们闭合或打开。

具体来说，当电流通入电磁线圈时，线圈周围产生的磁场将吸引铁芯上的触点片。

一组触点片负责与电源电路（通常称为公共触点）连接，而另一组触点片负责与负载电路连接。

当吸合时，触点片会将公共触点与负载电路连接起来，使电流得以通过。

当电流停止流动，电磁线圈的磁场消失，触点片则会弹开，打开电路，阻断电流流动。

直流继电器因其较小的尺寸、较低的电流损耗和较长的电气寿命而得到广泛应用。

它们可以被用于各种设备和系统中，如自动化控制系统、电力系统、通信系统等。

电磁式继电器的选择与参数介绍继电器是一种电气控制设备，其主要作用是在不接触被控电路的情况下，通过控制电流或电压来实现被控电路的开闭。

电磁式继电器是其中常用的一种，具有可靠性高、控制面积广、使用寿命长等特点，因此在工业控制、电力系统等方面得到广泛应用。

本文将介绍电磁式继电器的选择和参数介绍，帮助读者更好地使用电磁式继电器。

电磁式继电器的选择电磁式继电器选择需要考虑以下几个方面的因素：1.通道数量通道数量是指继电器的开关路数。

在选购时需要根据其所要控制的电路数量来选择通道数量。

通常继电器的通道数量为1、2、4、8等，其中1通常用于控制单个电路，而2通，4通，8通则更适合用于控制多个电路。

2.额定电流与额定电压电磁式继电器的额定电流和额定电压是比较重要的参数。

额定电流是指继电器正常工作时所能承受的最大电流；而额定电压则是指继电器正常工作时所能承受的最大电压。

选择时应根据所需控制电路的负载电流和电压进行匹配。

3.工作方式电磁式继电器的工作方式有两种：吸合型和保持型。

吸合型继电器是指只有在加上电源时才会有吸合效应，停止加电就会自动脱离的类型。

常用于要求高安全性能的场合。

例如：水处理、热水器控制等。

保持型继电器是指只要有一次启动，就可以通过某种保持电路进行持续工作。

常用于时间控制、步进电机控制等场合。

4.使用寿命和可靠性使用寿命和可靠性是电磁式继电器选择时需要注意的因素。

使用寿命越长，可靠性越高的继电器越适合长时间使用。

在选择时，可以查看供应商提供的使用寿命和可靠性数据，并进行比对，以确保所选继电器的可靠性高、使用寿命长。

电磁式继电器的参数介绍电磁式继电器的参数介绍有以下几点：1.额定电流额定电流是指继电器所能承受的最大电流。

通常，电磁式继电器的额定电流在0.5A到30A之间。

在选择时应根据所需控制电路的负载电流进行匹配。

2.额定电压额定电压是指继电器正常工作时所能承受的最大电压。

通常，电磁式继电器的额定电压在6V到440V之间。

4直流电磁继电器的构造规格和工作原理直流电磁继电器是一种常见的电器元件，用于控制电路的开关。

它由线圈、铁芯、固定触点和动触点等部件组成。

以下是对直流电磁继电器的构造规格和工作原理的详细说明。

一、构造规格：直流电磁继电器的主要构造包括线圈、铁芯、固定触点和动触点。

1.线圈：线圈通常由绝缘线材绕制而成，可以分为悬空线圈和穿心线圈两种形式。

线圈的材料常用的有铜和铝。

2.铁芯：铁芯一般由软铁制成，其周围有绝缘层保护。

铁芯的形状有许多种，最常见的是E形、U形和I形等。

铁芯的任务是增强线圈产生的磁场。

3.固定触点和动触点：固定触点和动触点分别由可导电的金属材料制成，位于电磁继电器的底部。

当线圈通电时，固定触点和动触点会吸引，从而实现电路的连接或断开。

二、工作原理：直流电磁继电器的工作原理基于电流激励和磁效应。

下面将分别介绍励磁过程和动作过程。

1.励磁过程：直流电磁继电器的励磁过程是通过通电将线圈产生磁场，进而产生互感作用。

当电源接通时，电流通过线圈，线圈周围形成磁场。

该磁场使铁芯磁化，增强了线圈产生的磁场。

在励磁过程中，磁感应强度随着通电电流的变化而变化。

2.动作过程：在励磁过程中，当磁感应强度达到一定值时，吸力作用开始起作用，固定触点和动触点之间的闭合力增强。

当达到一定程度时，动触点开始移动，从而使电路连接或断开，实现开关的动作。

动作过程中，吸力的大小取决于线圈的磁感应强度。

在电磁继电器的工作过程中，通常还包括保持过程和截流过程。

3.保持过程：保持过程是指当线圈的励磁电流恒定时，保持磁感应强度不变，使动触点保持在闭合或断开状态。

保持过程中，动作力和闭合力之间达到平衡。

4.截流过程：截流过程是指当线圈的励磁电流断开时，由于铁芯饱和和磁场衰减，线圈中的磁释能，动触点和固定触点之间的闭合力逐渐减弱，最终达到开断的状态。

总结：直流电磁继电器的构造规格包括线圈、铁芯、固定触点和动触点；其工作原理基于电流激励和磁效应，通过线圈通电产生磁场，使固定触点和动触点之间产生闭合力，从而实现电路的开关控制。
