喷码机维修手册

喷码机操作、维护保养规程目的：规范喷码机操作、维护和保养。

范围：适用喷码机操作、维护保养。

责任：操作人员按本规程操作，车间主任对本规程的有效执行承担监督检查责任。

程序：1 操作规程1.1 正常启动与关机1.1.1 打开电源开关：然后按“Start”键即可正常启动。

1.1.2 指示灯(绿灯) “Ready”亮即表示准备结束，已进入喷印状态。

1.1.3 喷印完后、必须无关机后关电。

即先按“Stop”约3分钟听到提示音后，此时显示：Jet Stopped (喷射停止），You May Now Switch Off(现在可以关机)、才可关闭电源。

1.2 快速启动因特殊原因，需进行快速启动。

查只需按“F4”+“D”，然后选择“Quick Start Jet”(快速启动)菜单，再回车即可。

自动完毕再按“Start”，绿灯亮即可喷印。

2 维护保养规程2.1 日常维护保养按《设备维护保养通用规程》执行。

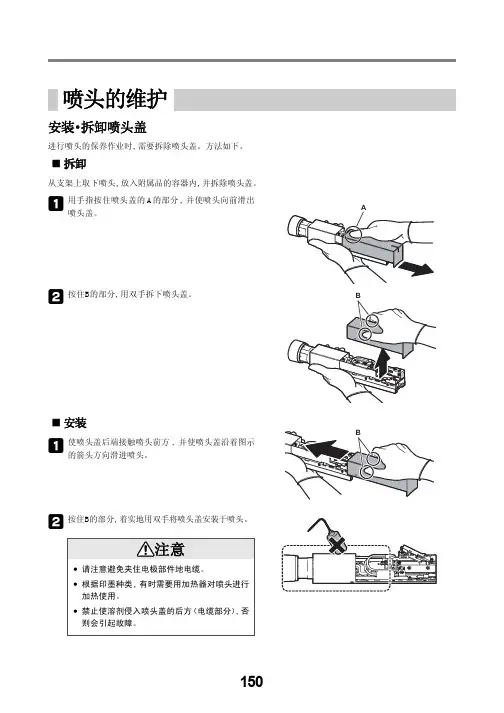

2.2 清洗喷嘴及回收槽2.2.1 清洗喷嘴2.2.1.1 正常停机后、将喷头盖打开，手持毛巾握住喷头尾部。

将其倒置。

2.2.1.2 按“F4”+“D”，打到菜单＞C1ear Nozzle(清洗喷嘴)：3并回车，将参数定在3后再回车。

2.2.1.3 用清洗壶嘴将清洗剂喷射到喷嘴处(注意：不能接融)。

让喷嘴将清洗剂自动吸入；便可起到清洗喷嘴的作用。

根据设备需闲置时间的长短决定清洗次数。

2.2.2 回收槽的清洗2.2.2.1 在停机状态的“F4”+“D”菜单内打到“Set Pressure”（设置压力）并回车，键入225后再回车。

2.2.2.2 将清洗剂射入回收槽口、让其自动吸入并清洗。

2.2.2.3 感觉很畅通后便可停止清洗。

在“set Pressure”状态下回车，将“225”更改力咐“000”，再回车即停止清洗。

喷码机维修手册
喷码机是一种常见的工业设备，用于在产品表面打印日期、批号等
信息。

在生产过程中，喷码机的维护保养非常重要，可以延长设备的
使用寿命，提高生产效率。

下面将详细介绍喷码机的维修手册，帮助
使用者更好地维护设备。

一、保持清洁
1. 打开喷码机的外壳，用软布擦拭设备表面，清除灰尘和污垢。

2. 定期清理喷码机的喷嘴和墨盒，确保墨水通畅，避免堵塞影响喷
码效果。

3. 在清洁过程中，务必断开电源，避免发生意外。

二、调试与校准
1. 检查喷码机的电源线和信号线连接是否松动，保证设备正常工作。

2. 运行软件，检查打印效果，如发现打印模糊或错位，可调整打印
参数进行校准。

3. 注意喷码机的打印速度和喷墨量，根据需要进行调整，确保打印
质量。

三、故障排除
1. 喷码机显示屏出现故障代码时，可查阅设备说明书，找到相应解
决方案。

2. 如果喷码机无法正常工作，可先尝试重新启动或更换墨盒等简单操作。

3. 若问题仍无法解决，建议联系专业维修人员进行检修，避免造成更大损失。

四、注意事项
1. 使用喷码机时，应遵循操作规程，避免操作失误导致设备损坏。

2. 喷码机需要定期保养，可以制定维护计划，确保设备长时间稳定运行。

3. 在更换墨盒时，应选择适合的墨盒规格，避免不当安装导致墨水外溢或损坏喷嘴。

通过本维修手册的指导，使用者可以更好地维护喷码机，保证设备稳定运行，提高生产效率，延长设备使用寿命。

希望用户能认真阅读并遵循上述维修手册，合理操作设备，确保工作顺利进行。

喷码机维护
喷码机维护和保养即注意事项
1、开机时将喷头竖直放置，喷头应低于机身，喷头不要上下左右晃动，开机完成后，将喷头缓慢装
入灌装机。

2、移动喷码机的时候先关闭喷码机，待关机完成后再移动。

3、关机的时候不要清洗喷头，待开机的时候再清洗。

（将喷头表面的油墨清洗后，如果不使用，可
能会导致内部的油墨干掉）
4、保持喷头回收槽左边清洁，如果比较脏，可能导致喷印不完整或者出现散点。

5、如果喷码机出现乱点，一般情况是电极过脏，清洗电极。

如果还不能解决，调整墨线断点。

6、如果墨线不能笔直进入回收槽。

进行打通喷嘴（详见附件）。

如果这样几次运行还不行，可以轻
微的掰动一下回收槽，但是不要使劲的掰。

（固定回收槽需要一个0.8mm的内六角扳手）
7、喷头盖磁铁：用于检测喷头盖是否盖好，没有其他作用。

如果没有磁铁可以手动屏蔽掉喷头盖故
障。

8、每两周清洗维护喷头
9、喷码机运行6个月或者停用三周以上，应该进行整机清洗。

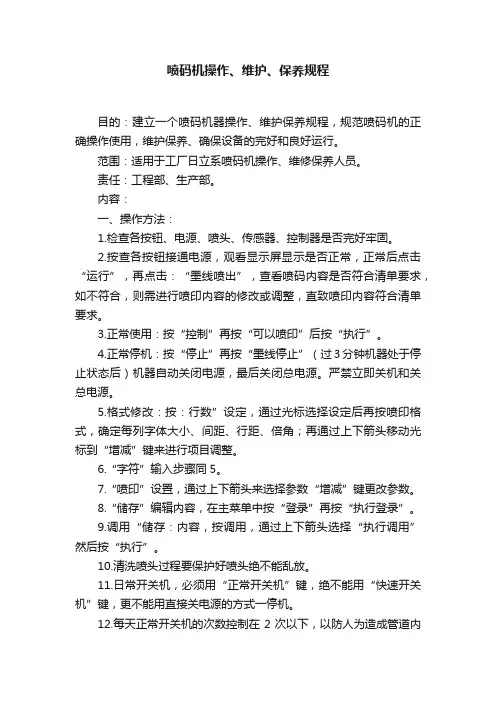

喷码机操作、维护、保养规程目的：建立一个喷码机器操作、维护保养规程，规范喷码机的正确操作使用，维护保养、确保设备的完好和良好运行。

范围：适用于工厂日立系喷码机操作、维修保养人员。

责任：工程部、生产部。

内容：一、操作方法：1.检查各按钮、电源、喷头、传感器、控制器是否完好牢固。

2.按查各按钮接通电源，观看显示屏显示是否正常，正常后点击“运行”，再点击：“墨线喷出”，查看喷码内容是否符合清单要求，如不符合，则需进行喷印内容的修改或调整，直致喷印内容符合清单要求。

3.正常使用：按“控制”再按“可以喷印”后按“执行”。

4.正常停机：按“停止”再按“墨线停止”（过3分钟机器处于停止状态后）机器自动关闭电源，最后关闭总电源。

严禁立即关机和关总电源。

5.格式修改：按：行数”设定，通过光标选择设定后再按喷印格式，确定每列字体大小、间距、行距、倍角；再通过上下箭头移动光标到“增减”键来进行项目调整。

6.“字符”输入步骤同5。

7.“喷印”设置，通过上下箭头来选择参数“增减”键更改参数。

8.“储存”编辑内容，在主菜单中按“登录”再按“执行登录”。

9.调用“储存：内容，按调用，通过上下箭头选择“执行调用”然后按“执行”。

10.清洗喷头过程要保护好喷头绝不能乱放。

11.日常开关机，必须用“正常开关机”键，绝不能用“快速开关机”键，更不能用直接关电源的方式一停机。

12.每天正常开关机的次数控制在2次以下，以防人为造成管道内墨水变稀，影响稳定性；若吃饭或转装情况，需设置“待机”状态。

13.如出现突然停电，不能长时间停置喷码机，在尽快清洗喷头开机。

14.电眼尽量靠近喷头，确保可能感应到每一个产品，喷头要垂直印表面，距离在1-3厘米。

15.做好设备运行状态记录和例行保养记录。

二、维护保养1.每天下班前，，必须清洗喷嘴并吹干，关掉电源。

2.每日必须清洁整机包排风散嘴并吹干，关掉电源。

3.过滤网（墨水过滤网、溶剂过滤网、回收过滤网）使用1200小时需更换；主过滤器使用2400小时发上需更换。

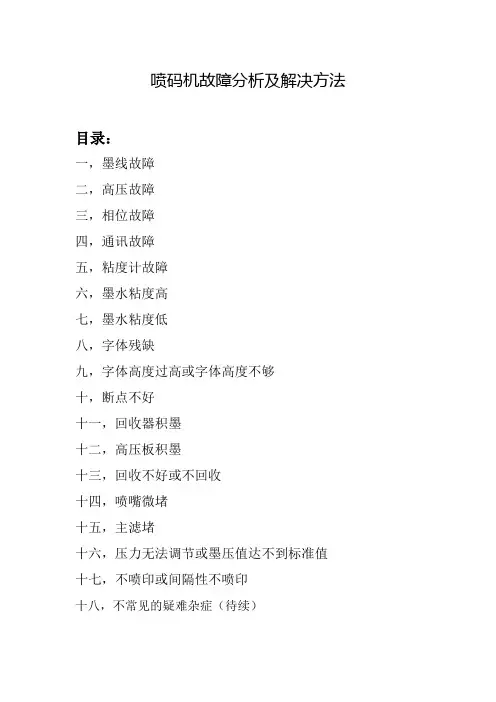

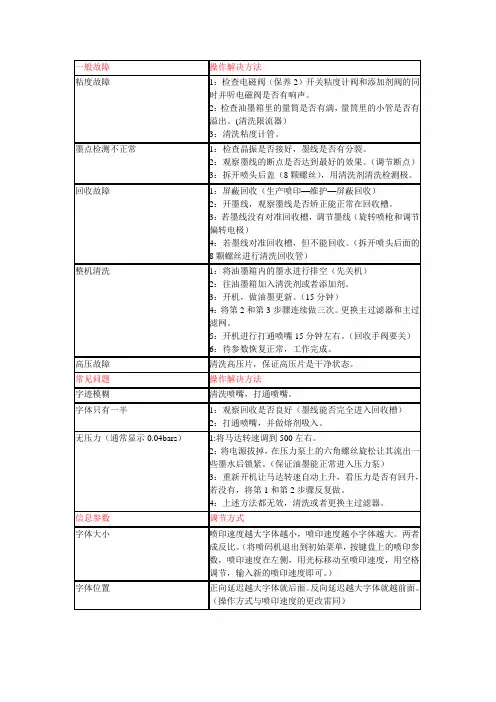

喷码机故障分析及解决方法目录：一，墨线故障二，高压故障三，相位故障四，通讯故障五，粘度计故障六，墨水粘度高七，墨水粘度低八，字体残缺九，字体高度过高或字体高度不够十，断点不好十一，回收器积墨十二，高压板积墨十三，回收不好或不回收十四，喷嘴微堵十五，主滤堵十六，压力无法调节或墨压值达不到标准值十七，不喷印或间隔性不喷印十八，不常见的疑难杂症（待续）故障分析及解决方法：一、墨线故障：故障分析：1)回收器、喷头加热块的周围有墨物或异物2)开机没有墨线从喷嘴射出3)没有墨点分裂4)回收器无法正常回收墨滴5)充电极没有对墨线充电，充电线断或虚焊6)PCU板接收不到回收器检测反馈的墨点充电信号解决方法：a)清洗回收器及周围；回收器接管处清洗干净并且其与喷头体保持一定的距离；擦洗干净喷头加热块与充电极连接处；b)首先查看压力是否在40psi，调压阀调至其正常值；若压力正常还没有墨线出来，就用超声波超洗喷嘴片及喷嘴滤片；若不行就看供墨电磁阀是否能正常开关，可以手动操作开泵、供墨电磁阀，若没有墨线出来就更换供墨电磁阀；若压力为零或压力值很小，而且调压阀正常还无法调至正常值，就得查看供墨泵是否漏了，若泵漏就更换；若泵没有漏就得检查供墨单向阀是否正常，可以拔掉供墨单向阀的出墨管，用烧杯接着，然后手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出就说明供墨单向阀坏了，然后更换或对其维修，若有墨水流出说明供墨单向阀正常，然后就检查主滤是否堵塞，拔掉主滤出墨管，用烧杯接着，手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出或流量小说明主滤堵塞了，就更换新主滤，若有墨水流出且流量正常说明主滤正常；c)首先检查喷嘴晶振线是否连接正常，若连接正常就调整驱动值；若有虚接或断裂就对其维修或者更换；再者检查PCU板与PDU板和喷嘴之间接线是否虚接；最后更换PDU板或PCU板；（注意：有时喷嘴微堵也会没有断点分裂）d)首先查看墨线是否偏出回收器，若墨线位置正常但回收不好，就检查回收过滤器是否堵塞，对其进行清洗或更换；若是不回收或间隔性不回收，先确定回收泵是否正常，若回收泵不漏就检查回收管路是否堵塞或松脱，再检查回收单向阀是否正常，可以拔掉回收单向阀的出墨管，用烧杯接着，手动操作开泵、供墨电磁阀、回收电磁阀，若有墨水流出且流量正常，说明回收单向阀正常，若没有墨水流出或流量小或间隔性有墨水流出，说明回收单向阀坏了，对其进行更换；e)首先检查PDU板与充电线的黄金插头是否连接正常；再检查连接充电线电缆里的10K电阻是否虚接，可以用万用表来测量，用一只表笔量充电线与PDU板连接处的一端，用另一只表笔量充电线的另一端，看其电阻是否在10K左右，若在10K左右说明连接正常；若值是无限大说明其断接了，对其拨开进行焊接；最后更换PDU板或PCU板；f)首先检查回收检测线是否松动或断开；再检查回收管地线是否脱落；再者检查PDU板与回收检测极之间接线是否松脱；最后更换PDU板或PCU板；二、高压故障：故障分析：1)喷头过于潮湿2)高压板与零极板有墨物或其之间的距离不合适；高压板支架及高压导线有脏墨3)喷嘴微堵4)高压电源的高压堡灵敏度调整不合适5)高压误报6)高压电源与PDU板之间的4芯控制线虚接7)高压电源坏掉8)PDU板或PCU板坏掉解决方法：a)清洗喷头并用吹风机吹干（方喷头的可能会是后盖里进溶剂了，拆掉对其吹干，为了避免以后再进溶剂，可以对其密封巢里添加生胶带，增加密闭性）b)调整高压板与零极板之间的距离，大概一个十字螺丝刀头直径的距离，把其放在它们之间有点松即可；彻底清洗高压板及支架、高压导线，还有零极板并且吹干；c)用超声波超洗喷嘴片及喷头滤片；d)调整高压电源的高压堡灵敏度致合适位置，调高压堡时要注意其箭头的标示，不要调反了，而且要轻微的调，调的力量过大或调的量很大，会导致高压电源的报废；e)首先可能是ICU板的芯片造成的，是其程序的问题，更换即可；或者把墨水箱上的两个黑线连接在一起试试；f)重新接好4芯控制线接头；g)先检测一下高压电源是否正常，可以拔掉高压电源的高压输出导线，然后开墨线、高压，让喷码机就绪，若还报高压故障说明高压电源坏了，更换高压电源；h)更换PDU板或PCU板；三、相位故障：故障分析：1)喷嘴驱动设置不正确2)喷头后盖里进溶剂或受潮了3)喷嘴微堵4)喷码机没有接地，受到了干扰5)喷头抗干扰小板有墨物或坏了6)墨水黏度不正常或墨水过期7)回收器、回收检测线及回收系统不好或不稳定8)电源地线接地是否良好9)PCU板或PDU板不正常解决方法：a)重新设置喷嘴驱动值，这得根据断点的形态来设置，一次设置在2~5的增加或减少；b)打开喷头后盖，用吹风机吹干c)用超声波超洗喷嘴片、喷嘴滤片d)给喷码机良好的接地，并避免或排除周围的干扰e)可以先用溶剂擦洗抗干扰小板，再用酒精擦洗，最后用吹风机吹干，若还不行就更换新的；f)调整墨水黏度致正常值或更换新墨g)先检查回收器与回收底座之间连接是否完好，有无漏墨现象，若有就维修或更换；可以在回收底座与喷头之间添加自行车内胎，彻底清洗回收的小白圈；超洗回收过滤器或更换；再检查回收单向阀工作是否正常，若不正常就维修或更换；h)把电源接地线良好接地i)更换PDU板或刷改PCU板的PAU、PAU程序，若还不行最后只好更换整套的喷头喉管；四、通讯故障：故障分析：喷码机通电开机以后，会自己检测ECU、ICU、PCU和IOU 板之间的连接状态，它们是串联通讯的，如果其中任何单元之间的通讯有问题，显示屏故障栏将显示通讯故障。

目的：建立喷码机的标准操作规程及维护与保养适用范围：本标准适用于PX系列日立喷码机责任人：操作工一、基本操作1 开机1.1 按下电源按钮接通喷码机电源，经过约50秒设备功能检索，进入主目录画面。

1.2在喷头下面放一些或烧杯，轻按触摸屏右上角“运行”，出现下一屏面，再轻触摸“墨线喷出”，喷码机状态进入“开机处理中”。

1.3设备经过约3分钟时间，设备状态转为“待机”，可进行下一步的操作。

2停机2.1喷印结束后，返回到主目录后，按右上角“停止”键，屏幕显示后，按“墨线停止”键，设备进入“停机处理中”状态。

2.2若没有执行此步骤关闭电源，喷咀由于未经清洗将会堵塞，重新开机时须要进行喷咀清洗。

二、编辑喷印内容和设置1喷印内容说明1.1喷码机经开机处理后，轻按版面内各功能方框，可以操作喷码机。

1.2在运行状态下版面会显示最近的喷印内容，根据需要修改内容。

1.3喷印内容最多可以设置24条有效数据项，每项最多容纳10个字符(其中空格占用1个字符)。

1.4根据需要喷印内容可以排列成最多4行(具体行数琁机型相关)1.5每条有效数据项都需要进行喷印设置。

2喷印内容设置2.1在主菜单按“行数设定”，根据实际需要设定喷印行数，移动光标按“前列”或“次列”。

当行数设定完毕，按“执行设定”返回菜单。

2.2在主菜单按“喷印格式”，进入版面后可对每条数据项进行格式设定，按“前列”或“次列”，指定某数据项，按↑或↓移动光标指定行距，字符点阵、字符间距、倍角、条形码、按“减少”、“增加”对指定项目进行调整，设定完毕按版面右上角“确定”(在“停止”或“待机”状态不需要按“确定”键)，再按“返回”版面返回主菜单。

2.2.1行距：调整指定行跟上一行的距离2.2.4倍角：喷印字符加粗的倍数2.2.5条形码：根据需要选取2.3在主菜单按“字符输入”后，按↑、↓移动光标指定每一行，设定要求内容按“确定”(在“停止”或“待机”状态不需要按“确定”键)，再按“返回”版面返回主菜单。

⽇⽴喷码机的使⽤,维护维修1．适⽤范围：本标准适⽤于⽇⽴喷码机的使⽤、维护检修。

2．职责：操作⼈员：严格按照SOP进⾏操作，并进⾏⽇常维护检修。

维修⼈员：及时排除故障，并做好定期维护检修⼯作。

设备管理员：监督执⾏本SOP。

3．使⽤：3.1、警告：●墨⽔和溶剂含有有机溶剂，接触时请佩戴⼿套和护⽬镜。

●当操作触摸屏时，请匆⼤⼒敲击屏幕。

●紧急情况下，按下电源按钮切断电源。

（1）按下电源按钮接通喷码机电源，经过约50秒设备功能检索，进⼊主⽬录画⾯。

（2）在喷头下⾯放下些纸或烧杯，轻按触摸屏右上⾓“运⾏”屏幕画⾯显⽰下⼀⽬录操作画⾯。

（3）轻按“墨线喷出”喷码机进⼊开机处理中。

●墨⽔从喷嘴喷出●如果开机过程中出现异常屏幕，轻按触摸屏右上⾓“控制”，屏幕提⽰再按“快速停机”。

●当墨线喷出瞬间，会散布⼀此墨点但设备不会提⽰警告。

A、如果操作时提⽰警告①参考开机操作将设备状态转为“停⽌”。

②旋松喷头罩锁紧螺丝，卸下喷头罩。

③按说明书图3.4指⽰范围⽤溶剂将喷头各部件清洗，并⽤⽆尘纸擦⼲溶剂。

④安装喷头罩后，轻按“运⾏”→屏幕提⽰再轻按“墨线喷出”。

⑤确认墨线喷射在回收管中收（垂直⽅向，⽔平⽅向）⑥安装喷头罩，如果设备提⽰“喷头罩未装”警告，轻按“删除信息”⑦设备状态转为“待机”B、“待机”“可以喷印”状态之间切换3.2、按步骤执⾏墨线停⽌，如果没有挂靠此步骤关闭电源，喷嘴由于⽰经清洗将会堵塞，重新开机时须要喷嘴清洗。

在“待机”或“可以喷印”状态，按右上⾓“停⽌”键，屏幕显⽰确认停机处理界⾯，按“墨线停⽌”键，设备进⼊“停机处理中”状态。

4、维护检修（1）在“操作维护操作确认”版⾯，按“循环控制”→按右边“次页”。

（2）补充新墨⽔：打开前盖板，将墨⽔缸拉出打开墨⽔缸盖，倒⼊新墨⽔后旋紧墨⽔缸盖，将墨⽔缸放回原位，合上前盖板。

（3）补充溶剂：打开前盖板，将溶剂缸拉出打开溶剂缸盖，倒⼊溶剂，旋紧溶剂盖，将溶剂缸放回原位，合上前盖板。

伟迪捷1210喷码机操作维护检修规程1 总则1.1主题内容与适用范围本规程规定了伟迪捷1210喷码机（以下简称设备）的操作、维护、检修的具体技术要求和实施程序。

本规程适用于本公司在线使用的伟迪捷1210喷码机，具体调整部件请参阅产品说明书。

1.2喷码机结构1.2.1主要结构1.2.2接口板1.2.3控制面板1.2.4墨水仓1.2.5喷头结构1.3工作原理墨水在压力泵的作用下，沿墨路系统管线前行。

由于压力作用，墨水在到达喷头后，被压入喷腔内，在陶瓷振荡器的作用下，从喷嘴喷出时，在适当位置就会断裂成滴，墨滴经过充电极时，会带上一定量的电荷，随后，带电墨滴在经过高压板与负极板时，在高压电场作用下发生偏转，参与打印的墨滴就会喷出，在承印物表面形成字符，不参与打印的墨滴进入回收器，流回墨路系统。

1.3技术规格喷印速度：162米/分钟打印范围高度：2～8.5mm环境温度：5~45℃环境湿度：0-90％无冷凝水电源：220V，50-60Hz2 喷码机的操作2.1开机前的准备2.1.1 检查墨路管线是否脱落。

2.1.2 检查防爆箱内正压系统是否正常。

2.1.3 检查喷头并用清洗液清洗喷腔的喷墨口、充电极、检测极和其它有墨部位，清洗后自然风干或用气吹干。

（清洗时不能用一般的会脱毛或带尘的擦布清洗）2.2 设备开机2.2.1 插上喷码机的电源插头，按下设备的电源开关。

等待机器完成自检，进入主界面。

2.2.2 在主界面上查看墨水和稀释液液位，当设备提示液位不足5%时，要注意观察瓶内实际液位，及时更换墨水或者稀释液。

2.2.3按下ALT+W或者F3，输入登录密码2222，按下ENTER键确认。

2.2.4用卷尺量取喷头与喷头导管末端位置的高度，选择【检验】-【喷头高度】，按ENTER键输入，默认单位为厘米。

2.2.5按F1键启动墨线，此时屏幕上图标图标会闪动，下方提示“正在启动墨线”，大约2分钟后会变为,并且屏幕右上侧的红灯灭掉，喷码机启动完成。

上海美创力喷码机简易操作及维护开机关机：一：开机：开机之前先打开喷头盖，确保电源接通，按机器后面的电源键，再按键盘上的RUN/STOP键，机器进入启动程序。

机器完全启动后会自动打开墨线，观察喷头墨线周围（上、下偏转板，充电极，检测机，回收槽）是否干净，如果有墨，清洗干净。

观察油墨瓶，溶剂瓶里油墨，溶剂是否足量（在瓶子的两根扎带之间）。

二：关机：关机之前也要先打开喷头盖，按住RUN/STOP键三秒钟，RUN/STOP键上面的灯就会一闪一闪的，松开RUN/STOP键，灯五分钟后闪烁的灯会变成红灯，屏幕变黑，切断电源。

注意：关机之后不要清洗喷嘴处，开机之后如果喷嘴、墨线处脏的话清洗干净就好了。

天气热的话在关机的时候可以用清洗壶从回收槽注入20ml干净溶剂，防止下次开机回收槽堵。

一个星期以上不开机的话，每隔两天把机器打开循环两小时，两小时后正常关机。

操作：开机初始界面下面一排有五个按钮，表示有五个操作项，客户只要掌握前三项就行。

一：文本操作：文本操作可以进行新建（创建一个新的文本信息）、复制（创建一个与原文件内容一样，名字不一样的文本信息，点复制之后输入新名字，点创建，就可以得到一个与原文件内容一样的文本，再修改文件里部分内容，可以实现通过输入、修改最少内容得到两个差不多的文件）、编辑（就是修改原有文件）。

现通过新建一个新文本来说明文本输入：点新建--》输入文件名（以数字或字母组成，建议不要使用特殊符号）--》点创建：输入数字，字母，直接按键盘上对应按钮。

如果感觉字体大小不合适，按格式，选择客户自己满意大小的字体格式。

再按键盘上的ENTER键，再按屏幕上的确定键，大小就能改变了。

输入Logo：点特殊—》图形—》确定—》通过上下键选择想要的Logo—》按ENTER—》按屏幕上的确定就行。

输入计数器：点特殊—》选择第三行的计数器—》按ENTER—》按屏幕上的确定—》再弹出的界面上第四行为位数，既你想打印出来的数字有几位数，比如四位，就改成4，按一下应用，初始值，终止值就变成0000和9999，就是从0000喷印到9999，如果改成1000和2000就是从1000喷印到2000马上又喷印1000。
