7 相关资料1 简介本文档介绍IPsec的典型配置举例。
2 配置前提本文档适用于使用Comware V7软件版本的MSR系列路由器，如果使用过程中与产品实际情况有差异，请参考相关产品手册，或以设备实际情况为准。
本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。
如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
本文档假设您已了解IPsec特性。
3 使用iNode客户端基于证书认证的L2TP over IPsec功能配置举例3.1 组网需求如图1所示，PPP用户Host与Device建立L2TP隧道，Windows server 2003作为CA服务器，要求：•通过L2TP隧道访问Corporate network。
•用IPsec对L2TP隧道进行数据加密。
•采用RSA证书认证方式建立IPsec隧道。
图1 基于证书认证的L2TP over IPsec配置组网图3.2 配置思路由于使用证书认证方式建立IPsec隧道，所以需要在ike profile中配置local-identity 为dn，指定从本端证书中的主题字段取得本端身份。
3.3 使用版本本举例是在R0106版本上进行配置和验证的。
3.4 配置步骤3.4.1 Device的配置(1) 配置各接口IP地址# 配置接口GigabitEthernet2/0/1的IP地址。
<Device> system-view[Device] interface gigabitethernet 2/0/1[Device-GigabitEthernet2/0/1] ip address 192.168.100.50 24[Device-GigabitEthernet2/0/1] quit# 配置接口GigabitEthernet2/0/2的IP地址。
[Device] interface gigabitethernet 2/0/2[Device-GigabitEthernet2/0/2] ip address 102.168.1.11 24[Device-GigabitEthernet2/0/2] quit# 配置接口GigabitEthernet2/0/3的IP地址。
Cisco路由器IPsec配置Cisco路由器IPsec配置本文档将详细介绍如何在Cisco路由器上配置IPsec。
IPsec （Internet Protocol Security）是一种安全协议，用于在Internet上的通信中保护数据传输的机密性和完整性。
通过配置IPsec，您可以为您的网络连接提供更高的安全性。
以下是配置IPsec的步骤：1.准备工作在开始配置IPsec之前，请确保您拥有以下准备工作：- 一台运行Cisco IOS的路由器- 适当的网络连接和配置- 了解网络拓扑和连接要求2.IPsec基础知识在配置IPsec之前，了解以下IPsec的基本概念和术语将非常有帮助：- 安全关联（SA）：包含用于加密和验证数据包的安全参数。
- 安全策略数据库（SPD）：定义将被保护的数据流以及如何保护它们的规则集合。
- 安全策略管理器（SPM）：用于管理SPD和SA的组件。
- IPsec隧道：通过互联网在两个网络之间创建加密的虚拟通道。
3.IPsec配置示例下面是一个IPsec配置示例，用于在两个路由器之间建立安全连接：步骤1：配置IKE策略- 定义IKE策略，包括加密算法、验证方法和生命周期设置。
- 将策略应用于本地和远程对等体。
步骤2：配置IPsec策略- 定义IPsec策略，包括加密和验证算法、生命周期设置和流量选择。
- 将策略应用于本地和远程对等体。
步骤3：配置IPsec隧道- 配置本地和远程对等体之间的IPsec隧道。
- 配置隧道的安全参数，包括隧道模式、加密算法和身份验证方法。
步骤4：验证IPsec配置- 使用测试工具验证IPsec隧道是否成功建立。
- 监控IPsec隧道状态和流量。
4.附件附件1：IPsec配置示例文件本文档涉及附件，附件1为IPsec配置示例文件，可供参考。
5.法律名词及注释- IPsec: 一种用于保护数据传输安全的协议，提供机密性和完整性保护。
- SA: 安全关联，包含用于加密和验证数据包的安全参数。
H3C ER系列路由器IPSEC VPN的典型配置ER系列路由器一端地址是静态IP，另一端是拨号方式获取IP时野蛮模式下的一对一IPSEC VPN的典型配置一、组网需求：某公司存在分支机构A和分支机构B，两端的出口路由器都是ER5200，分别为Router A 和Router B，Router A处为静态IP，Router B处为拨号方式获取的IP。
现在客户想在两个分支之间建立VPN来实现互通。
二、组网图：三、配置步骤：当一边的地址都是静态IP〔Router A〕，另外一边是拨号IP〔Router B〕时，可采用野蛮模式建立IPSEC VPN。
Router A设置：〔1〕设置虚接口：VPN→VPN设置→虚接口选择一个虚接口名称和与其相应的WAN1口绑定，单击<增加>按钮。
(2)设置IKE平安提议VPN→VPN设置→IKE平安提议输入平安提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。
(3)设置IKE对等体VPN→VPN设置→IKE对等体输入对等体名称，选择对应的虚接口ipsec0。
在“对端地址〞文本框中输入Router B的IP地址为全0，选择野蛮模式的NAME类型，分别填写两端的ID。
(4)设置IPSec平安提议VPN→VPN设置→IPSec平安提议输入平安提议名称，选择平安协议类型为ESP，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。
(5)设置IPSec平安策略VPN→VPN设置→IPSec平安策略Router B设置：〔1〕设置虚接口、〔2〕设置IKE平安提议、〔4〕设置IPSEC平安提议、〔5〕设置IPSec平安策略，以上四步的设置与Router A对应的步骤设置一致。
〔3〕设置IKE对等体VPN→VPN设置→IKE对等体输入对等体名称，选择对应的虚接口ipsec0。
在“对端地址〞文本框中输入Router A的IP地址，选择野蛮模式的NAME类型，分别填写两端的ID。
Openswan ipsec配置（金山云环境）一、文档介绍公司在金山云北京区和上海都承载了虚拟机，默认情况下，两个区的服务器不能相互通讯，现在公司有需求，要两边的虚拟机相互打通金山云通过专线实现两个区互通，不过需要收费，所以决定通过开源vpn软件来实现我们选取openswanOpenswan简介文档详细讲解openswan的配置过程二、环境简介北京区openswan信息Eip 120.92.117.49内网ip 192.168.4.4上海区openswan信息Eip 120.92.172.28内网ip 172.16.1.178注：操作系统使用的是centos7.0三、Openswan配置步骤1.安装openswanyum -y install gmp-devel bison flex gccwget https:///openswan/openswan-2.6.43.1.tar.gz tar zxf openswan-2.6.43.1.tar.gzcd openswan-2.6.43.1make programssudo make install2.启动openswan服务/etc/init.d/ipsec startnetstat -lnput |grep pluto3.Openswan验证ipsec verifyecho 0 > /proc/sys/net/ipv4/conf/all/rp_filterecho 0 > /proc/sys/net/ipv4/conf/default/rp_filterecho 0 > /proc/sys/net/ipv4/conf/eth0/rp_filterecho 0 > /proc/sys/net/ipv4/conf/eth1/rp_filterecho 0 > /proc/sys/net/ipv4/conf/lo/rp_filter4.配置转发vi /etc/sysctl.confnet.ipv4.ip_forward = 1net.ipv4.conf.default.rp_filter = 0sysctl -a | egrep "ipv4.*(accept|send)_redirects" | awk -F "=" '{print$1"= 0"}' >>/etc/sysctl.conf5.配置文件生效sysctl –p注：另一台服务器配置步骤一样6.配置ipsec连接配置文件/etc/ipsec.conf上海区opeswans配置conn sh-to-hkike=3des-sha1authby=secretphase2=espphase2alg=3des-sha1 compress=notype=tunnelpfs=yesleftid=120.92.143.37left=172.16.0.12leftsubnet=172.16.0.0/16 leftnexthop=%defaultroute rightid=104.250.49.104right=104.250.49.104 rightsubnet=10.0.0.0/16 rightnexthop=%defaultrouteauto=start北京区openswan配置conn sh-to-hkike=3des-sha1authby=secretphase2=espphase2alg=3des-sha1 compress=notype=tunnelpfs=yesleftid=120.92.143.37left=172.16.0.12 leftsubnet=172.16.0.0/16 leftnexthop=%defaultroute rightid=104.250.49.104 right=104.250.49.104 rightsubnet=10.0.0.0/16 rightnexthop=%defaultroute auto=start7.设置共享密钥vi /etc/ipsec.secrets0.0.0.00.0.0.0 : PSK "kingsoft"8.配置服务自动启动chkconfig ipsec on9.测试验证ipsec auto --up bj-to-sh两边的openswan内网可以互通10.两边区做路由配置上海区北京区11.测试验证上海区的一台虚拟机可以ping通北京区的一台虚拟机北京区的一台虚拟机可以ping通上海区的一台虚拟机。

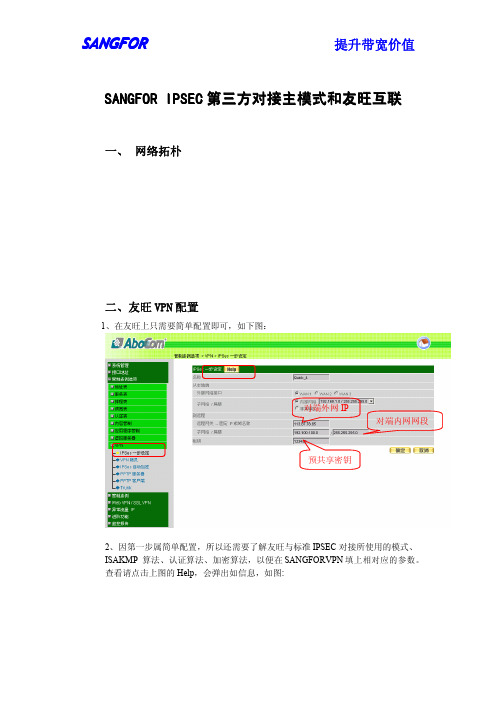

SANGFOR IPSEC第三方对接主模式和友旺互联

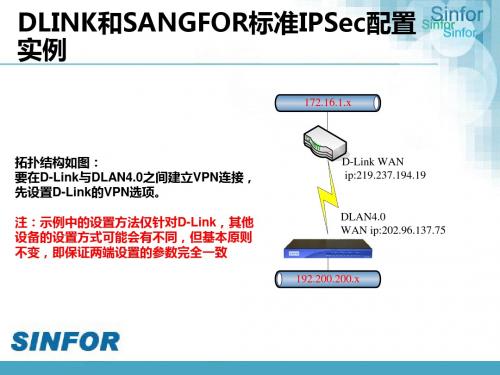

一、网络拓朴
二、友旺VPN配置
1、在友旺上只需要简单配置即可，如下图：
对端外网IP
地址对端内网网段
预共享密钥
2、因第一步属简单配置，所以还需要了解友旺与标准IPSEC对接所使用的模式、ISAKMP算法、认证算法、加密算法，以便在SANGFORVPN填上相对应的参数。
查看请点击上图的Help，会弹出如信息，如图:
三、SANGFOR VPN配置
1、设备列表
根据上图的参数在SANGFOR VPN设备VPN模块下的第三方对接设备列表中进行设置，如下图：
对端外网IP
预共享密钥
2、安全选项
3、出站策略
本端内网网段
4、入站策略
对端内网网段。
路由器IPSecVPN配置实验详解路由器IPSecVPN配置实验详解⒈简介IPSec（Internet Protocol Security）是一种常用于保护网络通信安全的协议。
本文将详细介绍如何在路由器上配置IPSec VPN。
⒉准备工作在开始配置IPSec VPN之前，需要确保以下准备工作已经完成： - 路由器已经正确连接到互联网。
- 已经获得有效的公网IP地质。
- 已经了解所需的VPN参数，如IPSec协议、加密算法、预共享密钥等。
⒊路由器配置⑴确定路由器型号首先要确认所使用的路由器型号，以便在后续的配置步骤中给出具体指导。
⑵登录路由器管理界面使用浏览器访问路由器的管理界面，并输入正确的用户名和密码进行登录。
⑶创建VPN隧道在路由器管理界面中，找到VPN设置选项，并选择创建一个新的VPN隧道。
⑷配置VPN参数根据实际需求和VPN提供商的要求，配置以下参数：- VPN类型：选择IPSec VPN。
- 加密算法：选择合适的加密算法，如AES、3DES等。
- 预共享密钥：输入预先共享的密钥，以确保VPN连接的安全性。
- 客户端配置：指定允许连接的客户端IP地质范围。
⑸确定本地和远程子网配置本地和远程子网的IP地质和子网掩码，这样VPN连接后，这两个子网间可以互相访问。
⑹保存并启用配置在完成所有配置后，保存设置，并启用IPSec VPN。
⒋VPN连接测试在配置完成后，可尝试使用VPN客户端连接到路由器所创建的IPSec VPN。
验证连接是否成功，并确保本地和远程子网之间可以正常通信。
⒌附件本文档附带以下附件供参考：- VPN配置示意图：包含配置IPSec VPN时所需的网络拓扑图。
- VPN参数表：列出了常见的VPN参数及其取值范围。
⒍法律名词及注释在本文中，涉及以下法律名词及其注释：- IPSec（Internet Protocol security）：一种用于保护IP通信安全的协议。
- VPN（Virtual Private Network）：虚拟私有网络，用于在公共网络上建立私密连接的技术。
一、适用场景
总部与分支都为静态IP地址，总部或分部有一端为动态地址。
二、配置说明
两端的参数要保持一致，本案例选择的参数如下：
认证方式：预共享密钥，密钥为88888888
IKE算法：3DES-MD5，group 2
IPSec协商交互方案：esp(3des-MD5)
三、配置步骤
（一）配置总部的IPSEC
1、点击【网络】-【VPN配置】，选择“我在总部”
2、选择IPsec，点击下一
步；
3、进行IPSEC VPN配置，填写好参数，点击下一步；
4、总部IPSec配置成功；
2、配置routeB（分部）IPSEC
1）点击【网络】-【VPN配置】，选择"我在分支机构
2）VPN类型选择，勾选”IPSec“，点击下一
3）下一步进行“分支机构配置”;
4）点击下一步，配置完成；
四、配置验证
在VPN配置---VPN监视器中查看，具体修改配置可点击【表格】-【管理本地配置】-【修改配置】
1）Router查看总部
2）Router B 查看分支
3）测试是否可以互访
五、配置注意点
1、确保两端在设置VPN之前能够正常上网。
2、两端的配置参数一致，否则会导致vpn无法建立成功。
3、感兴趣流地址为两端互通的内网地址。
非同类型配置。
1、路由配置
到对端网络接口的路由，下一条为本端接口ip 系统配置，网络设置，路由设置。
2、网关模式配置
内网接口，配置接口地址，即电脑连接网关地址
与本地子网对应
外网接口配置，即公网地址和公网网关
3、ipsec配置
第一阶段，设定配置对端接口地址，设备名称和设备协商时间
第二阶段，设定本地子网地址和外部子网地址
安全选项，协议和加密算法与对端相同
4、通过日志查看协商状态
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
配置步骤：一、.使得R1与R3之间（公网之间）能够通信[R1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2[R3]ip route-static 0.0.0.0 0.0.0.0 23.1.1.2二、IPSEC配置R1配置：1.配置数据流[R1]acl num 3000[R1-acl-adv-3000]rule permit ip source 192.168.1.1 0.0.0.0 destination 192.168.2.1 0.0.0.02.IKE策略配置[R1]ikeproposal 10//创建IKE提议，并进入IKE视图[R1-ike-proposal-10]encryption-algorithm 3des-cbc //IKE提议使用的加密算法[R1-ike-proposal-10]authentication-method pre-share //IKE提议使用的密钥处理方式[R1-ike-proposal-10]authentication-algorithm md5 //IKE提议使用的验证算法[R1-ike-proposal-10]dhgroup2 //IKE提议使用的DH交换组[R1-ike-proposal-10]sa duration86400 //ISAKMP SA生存周期[R1-ike-proposal-10]3.配置IKE对等体及密钥[R1]ike peer R3 //创建IKE对等体，并进入IKE对等体视图[R1-ike-peer-r3]exchange-mode main //IKE对等体的协商模式[R1-ike-peer-r3]pre-shared-key h3c //IKE对等体的密钥[R1-ike-peer-r3]local-address 12.1.1.1 //本端安全网关地址[R1-ike-peer-r3]remote-address 23.1.1.3 //对端安全网关地址[R1-ike-peer-r3]remote-name R3 //对端安全网关名称[R1]ike local-name R1 //本端安全网关名称[R1]4. IPSEC安全提议配置[R1]ipsec proposalr1 //创建IPSEC安全提议[R1-ipsec-proposal-r1]transform esp//安全协议[R1-ipsec-proposal-r1]espencryption-algorithm 3des //ESP协议采用加密算法[R1-ipsec-proposal-r1]esp authentication-algorithm md5 //ESP 协议采用验证算法[R1-ipsec-proposal-r1]encapsulation-modetunnel //ESP协议采用工作模式[R1-ipsec-proposal-r1]5.配置IKE协商的安全策略[R1]ipsec policy 1 10isakmp //创建一条安全策略[R1-ipsec-policy-isakmp-1-10]security acl3000 //配置安全c策略所引用的ACL[R1-ipsec-policy-isakmp-1-10]proposal r1//配安全策略所引用的安全提议[R1-ipsec-policy-isakmp-1-10]ike-peerr3 //引用的IKE对等体[R1-ipsec-policy-isakmp-1-10]pfsdh-group5 //DH组[R1-ipsec-policy-isakmp-1-10]sa duration time-based 86400 //ipsec SA生存周期[R1-ipsec-policy-isakmp-1-10]q6.在接口上应用安全策略[R1]int s0/2/0[R1-Serial0/2/0]ipsec policy 1 //在接口上应用安全策略[R1]R3的配置[R3]ip route-static 0.0.0.0 0.0.0.0 23.1.1.2[R3]acl number 3000[R3-acl-adv-3000]rule pe[R3-acl-adv-3000]rule permit ip source 192.168.2.1 0.0.0.0 destination 192.168.1.1 0.0.0.0[R3-acl-adv-3000]q[R3]ike proposal 10[R3-ike-proposal-10]encryption-algorithm 3des-cbc[R3-ike-proposal-10]authentication-method pre-share[R3-ike-proposal-10]authentication-algorithm md5[R3-ike-proposal-10]dh group2[R3-ike-proposal-10]sa duration 86400[R3-ike-proposal-10]q[R3]ike peer R1[R3-ike-peer-r1]exchange-mode main[R3-ike-peer-r1]pre-shared-key h3c[R3-ike-peer-r1]local-a 23.1.1.3[R3-ike-peer-r1]remote-address 12.1.1.1[R3-ike-peer-r1]remote-name R1[R3-ike-peer-r1]Q[R3]ipsec proposal r3[R3-ipsec-proposal-r3]transform esp[R3-ipsec-proposal-r3]esp encryption-algorithm 3des[R3-ipsec-proposal-r3]esp authentication-algorithm md5[R3-ipsec-proposal-r3]encapsulation-mode tunnel[R3-ipsec-proposal-r3]q[R3]ipsec policy 1 10 isakmp[R3-ipsec-policy-isakmp-1-10]security acl 3000[R3-ipsec-policy-isakmp-1-10]proposal r3[R3-ipsec-policy-isakmp-1-10]ike-peer R1[R3-ipsec-policy-isakmp-1-10]sa duration time-based 86400 [R3-ipsec-policy-isakmp-1-10]q[R3]int s0/2/0[R3-Serial0/2/0]ipsec policy 1[R3-Serial0/2/0]q三、测试实验结果[R1]ping -a 192.168.1.1 192.168.2.1PING 192.168.2.1: 56 data bytes, press CTRL_C to break Reply from 192.168.2.1: bytes=56 Sequence=1 ttl=255 time=5 msReply from 192.168.2.1: bytes=56 Sequence=2 ttl=255 time=20 ms Request time outReply from 192.168.2.1: bytes=56 Sequence=4 ttl=255 time=26 ms Request time out--- 192.168.2.1 ping statistics ---5 packet(s) transmitted3 packet(s) received40.00% packet lossround-trip min/avg/max = 5/17/26 ms[R1]此时两个内网之间能够正常通信。
实验完成调试命令：1.显示IKE对等体配置参数[R1]dis ike peer---------------------------IKE Peer: r3exchange mode: main on phase 1pre-shared-key cipher nw1kqzgZJnA=peer id type: ippeer ip address: 23.1.1.3local ip address: 12.1.1.1peer name: R3nat traversal: disabledpd:---------------------------[R1]2.显示当前ISAKMP SA的信息[R1]dis ike satotal phase-1 SAs: 1connection-id peer flagphase doi----------------------------------------------------------3 23.1.1.3 RD|ST2 IPSEC2 23.1.1.3 RD|ST1 IPSECflag meaningRD--READY ST--STAYALIVE RL--REPLACED FD--FADING TO--TIMEOUT[R1]3.显示每个IKE提议的配置参数[R1]dis ike satotal phase-1 SAs: 1connection-id peer flagphase doi----------------------------------------------------------3 23.1.1.3 RD|ST2 IPSEC2 23.1.1.3 RD|ST1 IPSECflag meaningRD--READY ST--STAYALIVE RL--REPLACED FD--FADING TO--TIMEOUT[R1]dis ike pro[R1]dis ike proposalpriority authentication authentication encryption Diffie-Hellman durationmethod algorithm algorit hm group (seconds)---------------------------------------------------------------------------10 PRE_SHARED MD5 3DES_CBCMODP_1024 86400default PRE_SHARED SHA DES_CBC MODP_768 86400[R1]4.显示IPsec安全策略信息[R1]dis ipsec policy===========================================IPsec Policy Group: "1"Using interface: {Serial0/2/0}===========================================-----------------------------IPsec policy name: "1"sequence number: 10mode: isakmp-----------------------------security data flow : 3000selector mode: standardike-peer name: r3perfect forward secrecy: DH group 5proposal name: r1IPsec sa local duration(time based): 86400 secondsIPsec sa local duration(traffic based): 1843200 kilobytes [R1]5.显示IPSEC安全提议信息[R1]dis ipsec proposalIPsec proposal name: r1encapsulation mode: tunneltransform: esp-newESP protocol: authentication md5-hmac-96, encryption 3des [R1]6.显示IPSEC SA的信息[R1]dis ipsec sa===============================Interface: Serial0/2/0path MTU: 1500===============================-----------------------------IPsec policy name: "1"sequence number: 10mode: isakmp-----------------------------connection id: 3encapsulation mode: tunnelperfect forward secrecy: DH group 5tunnel:local address: 12.1.1.1remote address: 23.1.1.3Flow :sour addr: 192.168.1.1/255.255.255.255 port:0 protocol: IPdest addr: 192.168.2.1/255.255.255.255 port:0 protocol: IP[inbound ESP SAs]spi: 2476921505 (0x93a2d2a1)proposal: ESP-ENCRYPT-3DES ESP-AUTH-MD5sa remaining key duration (bytes/sec): 1887435624/84789max received sequence-number: 14udp encapsulation used for nat traversal: N[outbound ESP SAs]spi: 1974141924 (0x75ab03e4)proposal: ESP-ENCRYPT-3DES ESP-AUTH-MD5sa remaining key duration (bytes/sec): 1887435624/84789max sent sequence-number: 15udp encapsulation used for nat traversal: N[R1]7.显示IPSEC处理的报文信息[R1]dis ipsec statisticsthe security packet statistics:input/output security packets: 14/14input/output security bytes: 1176/1176input/output dropped security packets: 0/1dropped security packet detail:not enough memory: 0can't find SA: 1queue is full: 0authentication has failed: 0wrong length: 0replay packet: 0packet too long: 0wrong SA: 0。
