反激型开关电源电路课程设计

反激式开关电源的电路设计与参数计算_陈建林
一、反激式开关电源的电路设计
据报道，反激式开关电源可以提供高效率、小型体积和低成本的解决方案，它在电脑、消费电子产品以及数字电路系统中应用较为广泛。

反激式开关电源是指在典型的AC/DC转换过程中，通过开关电路，从交流电源抽取能量进行直流转换的电路。

下面将详细介绍反激式开关电源的电路设计。

（1）反激式开关电源电路的主要组件
交流输入电路：交流输入电路是反激式开关电源电路的起始模块，它的功能是把电源电压提供给其他组件。

开关功率电路：开关功率电路的最重要的组件是开关元件，它们是把AC输入电压装入到电源系统中的基础，通常可以使用MOSFET、差动管、晶闸管等。

控制电路：控制电路是反激式开关电源电路的关键组件，它的功能是控制开关管的开合以实现输入电压的正常转换。

一般来说，控制电路通过一系列的电路元件，如比较器、占空比调节器、稳压器、脉冲发生器和定时器等实现诸如占空比调节，稳压、启动和保护等功能。

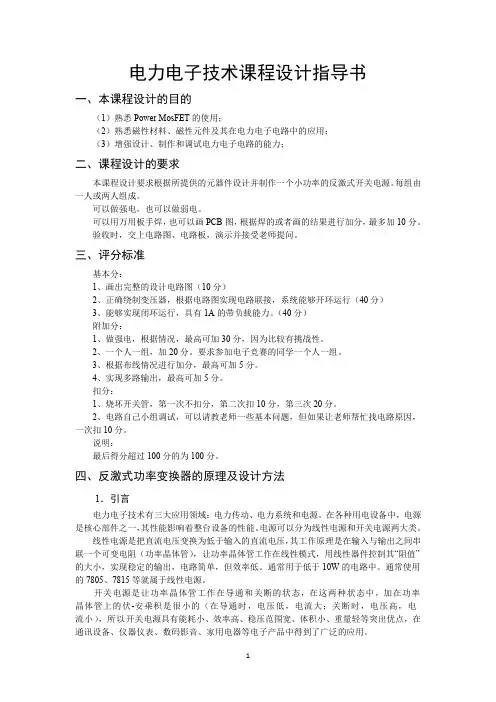

第一章设计的基本要求题目：反激型开关电源电路设计（1）注意事项：①学生也可以选择规定题目方向外的其它开关电源电路设计。

②通过图书馆和Internet广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。

首先要明确自己课程设计的设计内容。

（2）主要技术数据1、交流输入电压AC220V，波动±50%；2、直流输出电压5V和12V；3、输出电流1.5A和200mA；4、输出纹波电压≤0.2V；5、输入电压在±50%范围之间变化时，输出电压误差≤0.03V （3）设计内容：1、开关电源主电路的设计和参数选择2、IGBT电流、电压额定的选择3、开关电源驱动电路的设计4、开关变压器设计5、画出完整的主电路原理图和控制电路原理图6、电路仿真分析和仿真结果第二章主电路的原理2.1 总体方案的确定输入—EMI滤波—整流(也就一般的AC/DC类似全桥整流模块)—DC/DC模块(全桥式DC—AC—高频变压器—高频滤波器—DC)—输出。

系统可以划分为变压器部分、整流滤波部分和DC-DC 变换部分，以及负载部分，其中整流滤波和DC—DC变换器构成开关稳压电源。

整流电路是直流稳压电路电源的组成部分。

整流电路输出波形中含有较多的纹波成分，所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。

直流/直流转换电路，是整个开关稳压电源的核心部分。

开关稳压电源的基本原理框图如图2.1所示。

图2.1 开关稳压电源基本原理框图2.2 反激型电路原理反激型电路存在电流连续和电流断续两种工作模式，值得注意的是，反激型电路工作于电流连续模式时，其变压器磁芯的利用率会显著下降，因此实际使用中，通常避免该电路工作于电流连续模式。

其电路原理图如图2.2所示。

图2.2 反激型电路原理图工作过程：当S 导通时，电源电流流过变压器原边，1i 增加，其变化为11//W U dt di s =，而副边由于二极管VD 的作用，2i 为0，变压器磁心磁感应强度增加，变压器储能；当S 关断时，原边电流迅速降为0，副边电流2i 在反激作用下迅速增大到最大值，然后开始线性减小，其变化为22//W U dt di o =，此时原边由于开关管的关断，电流为0，变压器磁心磁感应强度减小，变压器放能。

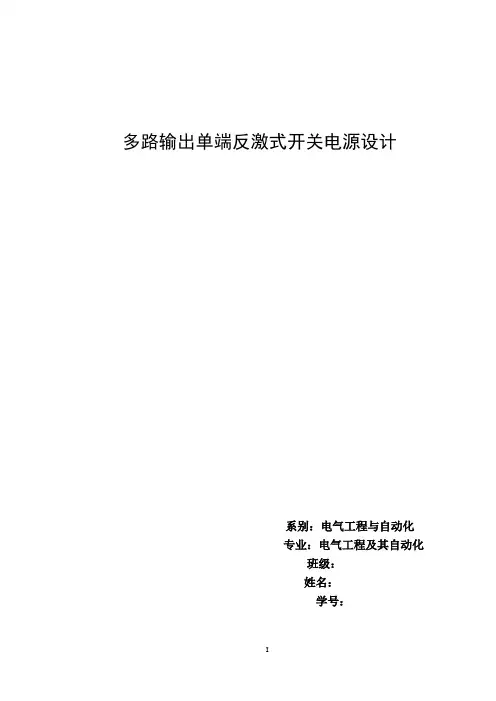

多路输出单端反激式开关电源设计系别：电气工程与自动化专业：电气工程及其自动化班级：姓名：学号：多路输出单端反激式开关电源设计摘要开关电源是一种采用PWM等技术控制的开关电路构成的电能变换装置，它广泛应用于交直流或直直流电能变换中，通常称其为开关电源（Switched Mode Power Supply-SMPS）其功率从零点几瓦到数十千瓦不等，广泛用于生活、生产、科研、军事等各个领域。

开关电源因其体积小、重量轻、效率高、性能稳定等优点而逐渐取代传统的线性稳压电源，被誉为高效节能电源，现己成为稳压电源的主导产品。

本课题是设计一个通用的多路输出的反激式开关电源，电源取自220V市电。

本题目设计的开关电源是采用全控型电力电子器件MOSFET作为开关，利用控制开关的导通时间来调整输出电压，主控制芯片采用UC3844实现电压电流双闭环控制，采用PC817、TL431等专用芯片以及其他的电路元件相配合作为反馈电路，使设计出的开关电源具有自动稳压功能。

系统工作频率为50kHz，输出7路隔离的电压。

关键词：开关电源，反激式变换器，高频变压器，UC3844AbstractSwitching power supply using the PWM, control switch circuit of the power conversion device, it is widely used in AC to DC or DC to DC can transform, usually called the switching power supply (Switched Mode Power Supply-S MPS) power from zeroranging from a few watts to tens of kilowatts,is widely used in various fields of life, production, research, and military.The switching power supply because of its small size, light weight,high efficiency, stable performance and other advantages of gradually replacing traditional linear power supply, known as energy efficient power supply,has now become the leading product of the power supply.This project is to design a generic multi-output flyback switching power supply,power supply from the 220V mains. Switching power supply design of this topic is the use of full-controlled power electronic devices MOSFET as a switch, control switch conduction time to adjust the output voltage, the main control chip UC3844 PC817, of TL431 dedicated chipand compatible with other circuit elements as a feedback circuit,voltage and current double closed loop control,the design ofswitching power supply with automatic voltage regulation function. The systemoperating frequency 50kHZ, the output voltage of 7 road isolation. Keywords: switching power supply, flyback converter, high-frequency transformer, UC3844目录摘要 (III)第1章电路设计和原理 (5)1.1 开关电源的工作原理 (5)1.2 开关电源的组成 (5)第2章系统各部分电路设计 (7)2.1 开关电源电路图 (7)2.2 电压反馈电路设计 (8)2.3 输入启动电路的设计 (9)2.4 输入整流滤波电路的设计 (10)2.5保护电路的设计 (10)2.6 电路工作过程总结 (11)第3章设计总结 (13)参考文献 (14)附录 (15)第1章电路设计和原理1.1 开关电源的工作原理在线性电源中，功率晶体管工作在线性模式，线性电源的稳压是以牺牲调整管上的耐压来维持的，因此调整管的功耗成为了线性稳压电源的主要损耗。

反激变换电源课程设计一、课程目标知识目标：1. 学生能理解反激变换电源的基本原理和工作流程。

2. 学生能掌握反激变换器中关键参数的计算方法。

3. 学生能描述反激变换器在不同负载下的性能特点。

技能目标：1. 学生能够设计简单的反激变换电源电路，并进行参数计算。

2. 学生能够利用仿真软件对反激变换电源进行性能分析。

3. 学生能够通过实验验证反激变换电源的理论知识，并能解决实际问题。

情感态度价值观目标：1. 培养学生对电子技术课程的兴趣，提高学生的学科热情。

2. 培养学生具备团队协作精神，增强实践操作能力和动手解决问题的能力。

3. 培养学生严谨的科学态度，关注环保和节能，了解反激变换电源在现代电子设备中的应用。

课程性质：本课程为电子技术学科的专业课程，结合理论知识和实践操作，培养学生的实际工程设计能力。

学生特点：学生已具备一定的电子技术基础知识，具有较强的学习能力和动手能力。

教学要求：结合课本内容，注重理论与实践相结合，强调学生自主学习和实践操作，提高学生的工程设计能力。

在教学过程中，分解课程目标为具体学习成果，以便于教学设计和评估。

二、教学内容本章节教学内容主要包括以下三个方面：1. 反激变换电源原理及电路分析- 反激变换器的工作原理- 反激变换器电路的组成及功能- 课本第3章第2节内容：反激变换器的基本电路分析2. 反激变换器参数计算与设计- 反激变换器关键参数的计算方法- 反激变换器磁性元件的设计方法- 课本第3章第3节内容：反激变换器的设计与优化3. 反激变换电源性能分析及实验- 反激变换器在不同负载下的性能分析- 反激变换电源的仿真与实验- 课本第3章第4节内容：反激变换器的性能测试与实验验证教学安排与进度：1. 第一周：反激变换电源原理及电路分析2. 第二周：反激变换器参数计算与设计3. 第三周：反激变换电源性能分析及实验教学内容注重科学性和系统性，结合课本内容，引导学生掌握反激变换电源的基本原理、设计与性能分析，培养学生在实际工程中的应用能力。

反激式开关电源电路设计首先，反激式开关电源的基本原理是利用开关管来开闭电源电流，从而实现电流的快速切换。

这样可以有效地提高电源的转换效率。

设计反激式开关电源的步骤如下：1.确定输出电压和电流要求：首先需要确定电源的输出电压和电流要求，这对于选取合适的电源电路和元器件非常重要。

2.确定输入电压范围：根据使用环境和应用需求，确定电源的输入电压范围。

通常情况下，反激式开关电源的输入电压范围为100V至240V。

3.选择开关管和变压器：选择合适的开关管和变压器是设计过程中的关键步骤。

开关管需要具有高效率和可靠性，变压器需要满足电源的输入输出要求。

4.设计开关电路：设计开关电路是反激式开关电源设计的核心部分。

开关电路的设计需要根据输入输出电压和电流的要求，选择合适的电感和电容元件，以及适当的反馈电路。

5.设计保护电路：设计反激式开关电源的过程中，需要考虑各种保护电路，以确保电源的安全和稳定性。

常见的保护电路包括过温保护、过压保护、过流保护等。

6.PCB布局和元件选型：进行PCB布局和元件选型是设计的最后一步。

在PCB布局中，需要考虑电源电路的稳定性和EMC（电磁兼容）的问题。

在元件选型过程中，需要考虑电压和电流的要求，以及元件的可靠性和成本。

设计完成后，需要对反激式开关电源进行测试和验证。

测试过程可以包括输入输出电压波形、效率和稳定性等方面的测试。

总之，反激式开关电源的设计需要考虑多个因素，包括输出电压和电流要求、输入电压范围、开关管和变压器的选择、开关电路和保护电路的设计、PCB布局和元件选型等。

只有综合考虑这些因素，并进行有效的测试和验证，才能设计出稳定、高效的反激式开关电源。

反激电源课程设计一、课程目标知识目标：1. 让学生理解反激电源的基本原理，掌握其电路组成及各部分功能。

2. 学会分析反激电源的转换效率、输出电压纹波等性能指标。

3. 掌握反激电源设计中关键参数的计算方法。

技能目标：1. 培养学生运用所学知识设计简单反激电源的能力。

2. 提高学生动手搭建反激电源实验电路，进行性能测试的技能。

3. 培养学生通过查阅资料、开展小组讨论等方式解决实际问题的能力。

情感态度价值观目标：1. 培养学生对电子技术课程的兴趣，激发他们探索科学技术的热情。

2. 培养学生的团队协作精神，让他们学会在合作中共同解决问题。

3. 增强学生的环保意识，让他们认识到高效电源设计在节能减排中的重要性。

本课程针对高年级电子技术相关专业学生，结合学科特点，注重理论与实践相结合，旨在提高学生分析问题、解决问题的能力。

课程目标明确，可衡量，便于教学设计和评估。

通过本课程的学习，学生将能够掌握反激电源的相关知识，具备一定的电源设计能力，同时培养良好的团队协作和环保意识。

二、教学内容1. 反激电源基本原理：讲解反激变换器的工作原理，包括开关管、脉冲变压器、二极管和滤波电容等组成部分的功能。

教材章节：第三章“开关电源原理”第2节“反激变换器”2. 反激电源性能分析：介绍转换效率、输出电压纹波等性能指标的计算方法和影响因素。

教材章节：第四章“开关电源性能分析”第1节“反激电源性能分析”3. 反激电源设计方法：讲解关键参数的计算，包括开关频率、脉冲变压器匝比、输出滤波器参数等。

教材章节：第五章“开关电源设计”第2节“反激电源设计”4. 实验教学：指导学生搭建反激电源实验电路，进行性能测试，分析实验数据，优化设计方案。

教材章节：第六章“开关电源实验”第3节“反激电源实验”5. 电源设计案例分析：分析典型反激电源设计案例，让学生了解实际应用中的设计技巧和注意事项。

教材章节：第七章“电源设计案例”第2节“反激电源设计案例”教学内容按照科学性和系统性原则进行组织，教学大纲明确，确保学生能够循序渐进地掌握反激电源相关知识。

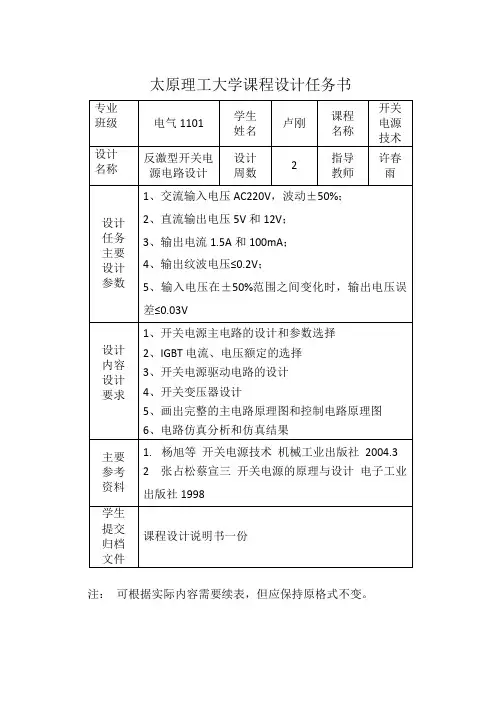

太原理工大学课程设计任务书注：可根据实际内容需要续表，但应保持原格式不变。

指导教师签名：日期：摘要电力电子技术的发展和小型电子设备的广泛应用，使得小功率电源的需求逐渐增加，反激式开关电源因其结构和成本方面的优势在小功率电源领域有着不可替代的作用，是小功率供电电源的首选。

本设计是储能逆变项目的一个小部分，目的是设计一个输出总功率达到14.5W 的多路输出反激式开关电源。

本论文从反激式开关电源的原理、整体结构设计、关键电路设计及电路仿真等方面进行了介绍。

在反激式开关电源的原理方面，介绍了几种基本电路和拓扑结构的选择；在整体结构设计方面，主要分析了开关电源的组成电路；在关键电路设计方面，进行了输入电路、变压器、控制电路和RCD 吸收回路的设计；在电路仿真方面，搭建了仿真电路图、分析了仿真结果。

通过具体设计及仿真软件的验证，证明了设计的正确性，为后期的实际工程设计提供的指导意义。

关键词：反激式开关电源；PWM电压反馈；变压器目录课程设计任务书摘要第1章反激式开关电源的工作原理第2章变压器的计算与选择第3章电力电子器件的选择第4章基于ORCDA10.5的电路仿真与结果第5章总结附录反激式开关电源的原理图参考文献第1章反激式开关电源的工作原理1.1主电路工作原理输入—EMI滤波—整流(也就一般的AC/DC类似全桥整流模块)—DC/DC模块(全桥式DC—AC—高频变压器—高频滤波器—DC)—输出。

系统可以划分为变压器部分、整流滤波部分和DC-DC变换部分，以及负载部分，其中整流滤波和DC—DC变换器构成开关稳压电源。

整流电路是直流稳压电路电源的组成部分。

整流电路输出波形中含有较多的纹波成分，所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。

直流/直流转换电路，是整个开关稳压电源的核心部分。

1.1.1 反激型电路工作原理反激型电路存在电流连续和电流断续两种工作模式，值得注意的是，反激型电路工作于电流连续模式时，其变压器磁芯的利用率会显著下降，因此实际使用中，通常避免该电路工作于电流连续模式。

单端反激式开关电源课程设计单端反激式开关电源设计1.引⾔开关电源具有⼯频变压器所不具备的优点，新型、⾼效、节能的开关电源代表着稳压电源的发展⽅向。

因为开关电源内部⼯作于⾼频率状态，本⾝的功耗很低，电源效率就可做得较⾼，⼀般均可做到80%，甚⾄接近90%。

这样⾼的效率不是普通⼯频变压器稳压电源所能⽐拟的。

开关电源常⽤的单端或双端输出脉宽调制（PWM），省去了笨重的⼯频变压器，可制成⼏⽡⾄⼏千⽡的电源。

传统的开关电源普遍采⽤电压型脉宽调制(PWM)技术，⽽近年电流型PWM技术得到了飞速发展。

相⽐电压型PWM，电流型PWM具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能⼒和并联均流能⼒使控制电路变得简单可靠。

电流型PWM 集成控制器已经产品化，极⼤的推动了⼩功率开关电源的发展和应⽤。

电流型PWM控制⼩功率电源已经取代电压型PWM控制⼩功率电源。

Unitrode公司推出的UC3843系列控制芯⽚是电流型PWM控制器的典型代表。

本次设计将⽤UC3843制作⼀个⼩功率开关电源。

2.UC3843简介Unitrode公司的UC3843是⼀种⾼性能固定频率电流型控制器，包含误差放⼤器、PWM⽐较器器、PWM锁存器、振荡器、内部基准电源和⽋压锁定等单元，它具有功能全，⼯作频率⾼，引脚少外围元件简单等特点，它的电压调整率可达0.01%V，⾮常接近线性稳压电源的调整率。

⼯作频率可达500kHz，启动电流仅需1mA，所以它的启动电路⾮常简单。

其结构图和⼯作原理如下：1脚COMP是内部误差放⼤器的输出端，通常此脚与2脚之间接有反馈⽹络；2脚FEEDBACK是反馈电压输⼊端；3脚ISENSE 是电流传感端；4脚RT/CT是定时端；5脚GND是接地；6脚OUT是输出端；7脚Vcc是电源；8脚VREF是基准电压输出，可输出精确的+5V基准电压，电流可达50mA。

器件参数：UC3843的电压调整率可达0.01%，⼯作频率为500kHz，启动电流⼩于1mA，输⼊电压为10～30V，基准电压为4.9～5.1V。

反激开关电源课程设计一、课程目标知识目标：1. 让学生理解反激开关电源的基本原理，掌握其电路组成和工作流程。

2. 让学生掌握反激开关电源的关键参数计算，包括变压器的匝比、功率、效率等。

3. 让学生了解反激开关电源的优缺点，以及其在实际应用中的注意事项。

技能目标：1. 培养学生运用所学知识进行反激开关电源电路设计的能力。

2. 培养学生运用相关软件（如PSPICE、MATLAB等）对反激开关电源进行仿真分析的能力。

3. 培养学生通过实验验证反激开关电源性能，并能对电路进行调试和优化。

情感态度价值观目标：1. 培养学生对电子技术学科的兴趣和热情，增强其学习动力。

2. 培养学生具备团队协作精神，能在小组讨论中发挥自己的优势，共同完成课程任务。

3. 培养学生严谨的科学态度和良好的工程素养，使其在设计和实践中注重细节，追求高质量。

课程性质：本课程为电子技术学科的专业课程，旨在让学生掌握反激开关电源的设计和应用。

学生特点：学生具备一定的电子技术基础知识，具有较强的学习能力和动手能力。

教学要求：结合课程性质和学生特点，本课程要求教师采用理论教学、案例分析、实验操作等多种教学方法，引导学生主动参与，提高其设计能力和实践能力。

通过分解课程目标为具体的学习成果，便于教学设计和评估。

二、教学内容1. 反激开关电源原理及电路组成- 介绍反激开关电源的工作原理- 分析反激开关电源的电路组成，包括开关元件、变压器、整流滤波等部分2. 反激开关电源关键参数计算- 讲解变压器匝比的计算方法- 介绍功率、效率等关键参数的计算公式3. 反激开关电源设计方法- 分析反激开关电源的设计步骤- 引导学生运用教材中提供的公式、图表等进行电路设计4. 反激开关电源的优缺点及注意事项- 讲解反激开关电源的优点、缺点- 强调在实际应用中需注意的问题，如电磁干扰、热管理等5. 反激开关电源仿真与实验- 介绍相关软件（如PSPICE、MATLAB等）的使用方法，进行仿真分析- 安排实验课程，让学生动手搭建反激开关电源电路，验证性能并进行调试优化6. 教学进度安排- 将教学内容分为8个学时，其中理论教学4学时，案例分析2学时，实验操作2学时- 教学内容与教材章节相对应，确保科学性和系统性教学内容根据课程目标制定，旨在使学生掌握反激开关电源的理论知识和实践技能。

反激式开关电源的设计1.反激式开关电源的基本原理与拓扑结构2.反激式开关电源的设计步骤（1）选择合适的开关器件：根据设计需求确定开关器件的额定电流和电压。

应选择满足设计需求的高效开关器件，以确保电源的稳定性和可靠性。

（2）设计变压器：变压器是反激式开关电源中非常重要的组成部分，其设计影响着整个电源的性能。

变压器的设计应根据输入电压、输出电压及负载电流等确定变比。

（3）设计输入滤波器：输入滤波器主要用于去除输入电源的高频噪声和电磁干扰。

应根据设计要求选择合适的滤波器元件。

（4）选择输出滤波器：输出滤波器用于去除输出电压中的高频噪声和波动。

应选择满足设计要求的输出滤波器元件。

（5）选择控制器和反馈电路：反激式开关电源需要一个控制器来控制开关器件的开关频率和占空比。

应根据具体设计需求选择合适的控制器和反馈电路。

（6）设计保护电路：反激式开关电源应设计有相应的保护电路，以防止过流、过压和过温等情况的发生，保证电源的安全可靠运行。

（7）进行电路仿真和调试：应使用电子设计自动化工具进行电路仿真和调试，以验证电源设计的正确性和稳定性。

3.注意事项和常见问题（1）电源设计应考虑效率和性能的平衡，既要保持高效率，又要满足设计要求。

（2）电源设计时要合理布局电路板，降低电磁干扰和噪声。

（3）电源设计应注意选择合适的元件，在成本和性能之间进行权衡。

（4）在进行电路仿真和调试时，应注意保护器件和测试仪器的安全，避免电源短路和电流过大导致元器件损坏。

（5）设计完成后，应进行严格的测试和质量控制，确保电源的稳定性和可靠性。

总结：反激式开关电源是一种常见的开关电源拓扑结构，在设计中需要考虑元件选择、变压器设计、滤波器设计、控制器和反馈电路选择等多个因素。

合理的设计和调试能够确保电源的稳定性和可靠性，满足设备的电源需求。

ap8266反激式开关电源课程设计AP8266反激式开关电源是一种常见的电源设计方案，适用于各种电子设备和系统。

本文将介绍AP8266反激式开关电源的原理和设计要点。

一、AP8266反激式开关电源的原理AP8266反激式开关电源是一种高效率的电源设计方案，通过控制开关管的导通和断开来实现输入电压的转换。

其基本原理是利用开关管的导通和断开，将输入电压转换为高频脉冲信号，再经过整流和滤波等环节，得到稳定的输出电压。

二、AP8266反激式开关电源的设计要点1. 选择合适的开关管和二极管：开关管和二极管是反激式开关电源的核心元器件，需要根据设计需求选择合适的型号和参数。

常用的开关管有MOSFET和IGBT，而二极管则一般选择快恢复二极管。

2. 设计合适的变压器：变压器是反激式开关电源的重要组成部分，需要根据输入输出电压和功率要求进行设计。

变压器的设计包括主要参数的计算，如绕组匝数、磁芯截面积等。

3. 选取合适的滤波电容和电感：滤波电容和电感是用来削减开关电源输出端的纹波电压和噪声的。

需要根据输出电压的稳定性要求和负载特性选择合适的数值和型号。

4. 控制电路的设计：AP8266反激式开关电源需要配备控制电路来实现开关管的控制。

控制电路包括开关管的驱动电路和反馈电路。

其中，开关管的驱动电路需要通过控制信号来控制开关管的导通和断开，而反馈电路则用来实现输出电压的稳定控制。

5. 安全保护措施：在AP8266反激式开关电源的设计中，还需要考虑安全保护措施，如过载保护、过压保护、过温保护等。

这些保护措施可以提高电源的可靠性和稳定性。

三、总结AP8266反激式开关电源是一种高效率、稳定性好的电源设计方案。

设计时需要注意选择合适的开关管和二极管，设计合适的变压器，选取合适的滤波电容和电感，设计控制电路和安全保护措施。

通过合理设计和优化，可以实现高效、稳定的电源输出，满足各种电子设备和系统的需求。

反激变换电源的课程设计一、课程目标知识目标：1. 学生能理解反激变换电源的基本原理，掌握其电路构成及工作流程。

2. 学生能掌握反激变换电源中主要元件的功能及影响，如变压器、开关管、二极管等。

3. 学生能了解反激变换电源在不同应用场景中的优缺点。

技能目标：1. 学生能够运用所学知识，设计并搭建简单的反激变换电源电路。

2. 学生能够通过实验，测试反激变换电源的性能参数，如电压、电流、效率等。

3. 学生能够分析反激变换电源在实际应用中可能出现的问题，并提出相应的解决方法。

情感态度价值观目标：1. 学生培养对电子技术课程的兴趣，增强对电源技术的认识和好奇心。

2. 学生在小组合作中，培养团队协作能力和沟通表达能力。

3. 学生通过学习反激变换电源，认识到电子技术在节能环保方面的重要性，提高社会责任感。

分析课程性质、学生特点和教学要求，本课程旨在让学生掌握反激变换电源的基本原理和实际应用，培养其动手操作和问题分析能力。

课程目标具体、可衡量，便于学生和教师在教学过程中明确预期成果，为后续教学设计和评估提供依据。

二、教学内容本章节教学内容依据课程目标，结合课本第四章“开关电源”相关内容，进行如下组织：1. 反激变换电源基本原理- 介绍反激变换器的工作原理及其与开关电源的关系。

- 分析反激变换器中变压器、开关管、二极管等关键元件的作用。

2. 反激变换电源电路设计- 详细讲解反激变换电源的电路构成及设计方法。

- 引导学生根据实际需求，选择合适的元件和参数。

3. 反激变换电源实验操作- 安排实验课，指导学生搭建反激变换电源电路。

- 教授学生测试反激变换电源性能参数的方法。

4. 反激变换电源应用与问题分析- 分析反激变换电源在实际应用场景中的优缺点。

- 探讨反激变换电源可能出现的故障及解决方法。

5. 教学进度安排- 原理讲解与电路设计：2课时- 实验操作与分析：2课时- 应用与问题分析：1课时教学内容按照以上安排，旨在保证科学性和系统性，使学生能够循序渐进地掌握反激变换电源相关知识。

第一章设计的基本要求题目：反激型开关电源电路设计（1）注意事项：①学生也可以选择规定题目方向外的其它开关电源电路设计。

②通过图书馆和Internet广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。

首先要明确自己课程设计的设计内容。

（2）主要技术数据1、交流输入电压AC220V，波动±50%；2、直流输出电压5V和12V；3、输出电流1.5A和200mA；4、输出纹波电压≤0.2V；5、输入电压在±50%范围之间变化时，输出电压误差≤0.03V （3）设计内容：1、开关电源主电路的设计和参数选择2、IGBT电流、电压额定的选择3、开关电源驱动电路的设计4、开关变压器设计5、画出完整的主电路原理图和控制电路原理图6、电路仿真分析和仿真结果第二章主电路的原理2.1 总体方案的确定输入—EMI滤波—整流(也就一般的AC/DC类似全桥整流模块)—DC/DC模块(全桥式DC—AC—高频变压器—高频滤波器—DC)—输出。

系统可以划分为变压器部分、整流滤波部分和DC-DC变换部分，以及负载部分，其中整流滤波和DC—DC变换器构成开关稳压电源。

整流电路是直流稳压电路电源的组成部分。

整流电路输出波形中含有较多的纹波成分，所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。

直流/直流转换电路，是整个开关稳压电源的核心部分。

开关稳压电源的基本原理框图如图2.1所示。

图2.1 开关稳压电源基本原理框图2.2 反激型电路原理反激型电路存在电流连续和电流断续两种工作模式，值得注意的是，反激型电路工作于电流连续模式时，其变压器磁芯的利用率会显著下降，因此实际使用中，通常避免该电路工作于电流连续模式。

其电路原理图如图2.2所示。

图2.2 反激型电路原理图工作过程：当S 导通时，电源电流流过变压器原边，1i 增加，其变化为11//W U dt di s =，而副边由于二极管VD 的作用，2i 为0，变压器磁心磁感应强度增加，变压器储能；当S 关断时，原边电流迅速降为0，副边电流2i 在反激作用下迅速增大到最大值，然后开始线性减小，其变化为22//W U dt di o =，此时原边由于开关管的关断，电流为0，变压器磁心磁感应强度减小，变压器放能。

目录一、引言2设计背景2设计根本要求2二、功率开关管的选择……………………………………………………………………………错误!未定义书签。

三、UC3842简介…………………………………………………………………………………..错误!未定义书签。

UC3842的结构错误!未定义书签。

UC3842的功能错误!未定义书签。

四、变压器设计6估算输入和输出功率6计算最小和最大输入电流7计算脉冲信号最大占空比8磁芯参数确定方法8五、光耦信号传输电路 (9)999六、输出滤波电路 (10)七、整体电路与实物 (11)八、心得体会 (12)一、引言UC3842是开关电源用电流控制方式的脉宽调制集成电路。

与电压控制方式相比在负载响应和线性调整度等方面有很多优越之处。

该电路主要特点有：内含欠电压锁定电路、低启动电流〔典型值为0.12mA〕、稳定的内部基准电压源、大电流推挽输出〔驱动电流达 1A〕、工作频率可到 500kHz、自动负反应补偿电路、双脉冲抑制、较强的负载响应特性。

电流型控制系统是电压电流双闭环系统，一个是检测输出电压的电压外环，一个是检测开关管电流且具有逐周期限流功能的电流内环，具有更好的电压调整率和负载调整率，稳定性和动态特性也得到明显改善。

高频开关稳压电源由于具有效率高、体积小、重量轻等突出优点而得到了广泛应用。

传统的开关电源控制电路普遍为电压型拓扑，只有输出电压单闭控制环路，系统响应慢，线性调整率精度偏低。

随着PWM 技术的飞速开展产生的电流型模式拓扑很快被大家认同和广泛应用。

〔1〕设计一款72V多路输出的flyback拓扑开关电源。

〔2〕要求：输入电压：60-85V；〔3〕输出：5V/1.5A；15V/1.2A；需与输入隔离；〔3〕控制芯片：UC3842；二、功率开关管的选择第一步是选用N沟道还是P沟道。

这是设计选择正确器件的第一步。

在典型的功率应用中，当一个场效应管接地，而负载连接到干线电压上时，该场效应管就构成了低压侧开关。
