墩柱施工技术交底 (2)

墩柱施工技术交底对于柱式桥墩，采用定型钢模，汽车吊配合逐节拼装立模。

高度小于15m的墩柱，一模到顶一次浇注。

高度大于15m的墩柱，分节拼装立模浇注。

先接长主筋，再吊装钢模，用螺栓连接，缆风绳定位固定，由吊车配合吊斗吊装入模，分层浇注，机械振捣。

1）、模板工程（1）模板采用定型钢模，竖向尺寸分为三种规格：6-8m为主，3m、2m、1m为辅，并根据立柱高度连接成整体。

（2）定型钢模接缝处用砂轮磨平，钢模为整体，横向无接缝，立柱禁止横向接，应一次到顶。

（3）模板垂直稳定用四根揽风绳对称固定。

2）、脚手架工程（1）为了在混凝土浇捣过程中，更加有效安全地进行施工，必须搭设稳定、牢固的操作平台。

（2）脚手架冲天管高出操作台1.5m左右，以便搭设护栏，防止出安全事故。

（3）操作平台面与柱顶高相同，平台用木板或胶合板搭设。

（4）脚手架立面必须搭设剪刀撑，做一个临时竹梯，以便操作人员上下用。

3）、钢筋工程（1）下料进场材料要通过抽样检测，确保钢筋的力学指标符合规范要求,原材料表面应无锈蚀，无裂纹，无污染。

下料前，钢筋要进行调直，应该按施工图进行配筋，以减少接头数量，同一根钢筋应避免出现多个接头，同一截面接头数量不得超过50%。

（2）接头加工A 套筒挤压钢筋接头的安装：①套筒挤压接头依靠套筒与钢筋表面的机械咬合和摩擦力传递拉力或压力，钢筋表面的杂物或严重锈蚀均对接头强度有不利影响；②钢筋端部弯曲会影响接头成型后钢筋的平直度，遇有钢筋端部弯曲的应调直后再连接；③确保钢筋插入套筒的长度是挤压接头质量控制的重要环节，由于事后不便检查，故应事先作出标记；④挤压过程中套筒会伸长，从两端开始挤压会加大挤压后套筒中央的间隙；⑤挤压后的套筒无论出现纵向或横向裂纹均是不允许的。

B 套筒均在工厂生产，影响套筒质量的因素较多，如原材料性能、套筒尺寸、螺纹规格、公差配合及螺纹加工精度等，要求施工现场土建专业质检人员进行批量机械加工产品的检验是不现实的，套筒的质量控制主要依靠生产单位的质量管理和出厂检验以及现场接头试件的抗拉强度试验。

墩柱施工安全技术交底一、引言墩柱施工作为大型工程建设中的重要环节，其安全技术交底显得尤为重要。

本文将从施工前准备、施工过程中的安全措施以及施工后的安全管理三个方面，对墩柱施工的安全技术进行详细介绍。

二、施工前准备1. 梳理工程图纸：在施工前，施工人员应仔细梳理工程图纸，了解墩柱的尺寸、结构、材料等相关信息。

2. 定位测量：在进行墩柱施工前，需进行定位测量，确定墩柱的准确位置，并标示出相应的参考点和基准点。

3. 设备检查：对使用的设备进行全面检查，确保设备完好无损，并定期维护保养，防止设备故障对施工造成影响。

4. 安全措施制定：在施工前，应制定相应的安全措施，如设置安全警示标志、搭建安全防护设施、确定施工期间的交通管制措施等。

5. 材料准备：对所需材料进行充分准备，确保材料的质量合格，并按照施工计划进行合理的储存和管理。

三、施工过程中的安全措施1. 墩柱基础施工安全措施：a. 施工区域划定：在墩柱基础施工过程中，应设置明确的施工区域，并采取防止他人进入施工区域的措施，如设置围挡和安全警示标志等。

b. 地质勘察：在进行墩柱基础施工前，需进行地质勘察，了解地基情况，并针对性地采取相应的基础处理措施，以确保墩柱的稳定性。

c. 地下管线排查：施工前需进行地下管线的排查工作，避免损坏管线导致安全事故的发生。

2. 墩柱主体施工安全措施：a. 施工作业面悬挂安全网：在墩柱主体施工过程中，悬挂安全网是一项重要的安全措施，能够有效防止人员和物品坠落，造成伤亡事故。

b. 设立临边防护栏杆：墩柱主体施工中，需要设立临边防护栏杆，确保工作人员的安全，并避免意外摔落。

3. 墩柱封顶施工安全措施：a. 施工过程中监督检查：在墩柱封顶施工过程中，应设置专人进行监督检查，确保作业过程符合安全规范。

b. 确保作业平稳有序：在施工过程中，要注意控制施工现场的人员数量，并合理组织施工作业，确保整个过程平稳有序。

四、施工后的安全管理1. 暂时封闭施工区域：施工结束后，需暂时封闭施工区域，并采取相应的安全措施，防止未授权人员进入施工区域。

高墩柱安全技术交底4篇【第1篇】高墩柱施工安全交底交底内容：一、安全保证1、所有参与高墩施工的员工必须接受安全教育及相关考核，培训结束后方可上岗；2、每日岗前严格检查安全装备的可靠性，严禁使用破旧、失效安全防护用品；必须按要求正确佩戴各类安全防护用品；3、严禁酒后作业、严禁违章作业、严禁冒险作业、严禁违规指挥、严禁使用违规用电设备、严禁非专业人员操作机具；4、遵守“三不伤害”原则。

即：不伤害自己、不伤害别人、不被别人伤害二、危险源防范措施1、所有作业人员正确佩戴安全帽、安全带、防滑鞋等安全防护用品。

2、模板安装时起吊设备操作手必须听从指挥人员指令作业，各类模板安装必须严格遵守相关安全操作规程，模板安装完成后必须拉设抗风拉索，避免大风引起倒塌、倾斜事故。

3、遇有大风等恶劣天气必须终止一切与高墩施工作业的工作，人员撤离至地面安全处避让，待大风解除后先检查各项安全设施，确认无不安全因素存在后方可开始正常作业。

4、临边作业时，必须先行焊制加工性能良好、坚固耐用的临边作业防护栏。

5、临时工作面必须满足所工作条件的要求，并在周边有相应安全防护及其它保障人身安全、设备安全的措施。

6、脚手架搭设必须使用标准建材及符合分项工程施工要求应力设计进行搭建，防范违规材料、无搭设设计进行搭建。

7、临边防护、设备、人机安全等必须通过各项安全要求后方可启用，无法保证施工安全的临时通道坚决不允许投入使用。

三、安全规范1、检查个人安全防护用品的安全性、可靠性，正确佩戴个人安全防护用品；2、熟悉工作环境，熟知各类设备安全性、可靠性，不在有危险的地方冒险施工；3、熟练掌握本岗位操作技能，缩短工作时间，减少因疲劳工作带来的意外风险；4、遵守各项安全规定，不做违反安全规定的事，保障人身、设备安全运行；5、配备专职吊车指挥人员，专职人员务必与吊车司机有工作内容交流及操作手势沟通；6、现场吊车司机严格遵守专职指挥人员的指令，吊车司机对违章指挥作业有拒绝权；7、模板支护过程中需加设相应数量的抗风拉索，高度超过5米时，抗风拉索不得少于4个锚固点；8、拆除模板时，应做好安全防护措施。

西安市二级公路网化工程E2标技术交底工程内容纺九路改建工程编号交底里程交底项目墩柱墩柱施工技术交底安全注意事项交底人批准接收人接收时间墩柱技术及安全交底一、墩柱技术交底1、施工准备（1）完成施工现场的各项准备工作，勘察地质情况，解决三通一平。

（2）对设计图纸进行复核熟悉，并对全体施工人员进行施工前的安全教育和技术培训。

（3）进场材料经过严格把关，不合格材料严禁进入场地。

（4）小型机械设备要求备齐。

（5）施工技术措施和质量控制：a 测量放样：所有高程用水准仪测量控制，并用钢尺复核；b 每道工序都要严格控制，技术人员跟班作业，做好施工记录。

c严格按施工图及《JTJ041—2000公路桥涵施工技术规范》、招标文件范本及监理工程师的指令进行施工控制。

d工程质量按《JTGF80/1 —2004公路工程质量检验评定标准》施工实行“三检”制度，每道工序必须自检合格报监理工程师验收合格后才能进行下道工序施工。

2、施工顺序墩柱地面凿毛T中心放羊T平整场地T制作调平层T定位钢筋焊接T支立模板T调整加固T监理工程师签认T混凝土浇筑T模板拆除、转运T塑料薄膜覆盖洒水养护3、施工方法（1）、墩身模板采用定型钢模，要求表面平整，接缝平顺，断面尺寸符合要求。

严格控制墩柱的竖向垂直度，柱顶高程。

为确保墩柱的表观质量，模板采用新制作的整体钢模板，并在外侧加焊井式支撑以增加其刚度，保证模板在使用中不变形。

拼装后对模板接缝作密封处理，内壁用砂轮打光、磨平。

模板间采用螺栓连接，整体用缆风绳及支撑方木、拉杆加以固定，保证在浇筑过程中的稳固性。

脱模剂采用优质脱模剂，保证表面没有色差。

钢模安装前，先将系梁砼结合面凿毛、清理后，测量放线，绑扎墩身钢筋，再整体吊装模板，调整固定，钢模与系梁或灌注桩顶间缝隙用水泥砂浆堵塞，防止漏浆。

钢模板安装的质量标准如下表:（2）、立柱钢筋在钢筋棚中统一加工。

根据钢筋笼设计长度，运至工地 现场焊接安装，焊接方式采用双面焊，焊缝长度和焊缝质量应符合设计要求， 必要时可在现场截取样品，通过试验来验证焊接的质量。

墩柱施工的技术交底一、引言墩柱作为现代建筑工程中常见的结构构件，广泛应用于桥梁、建筑、地下工程等领域。

墩柱施工涉及到多个环节和技术要点，本文将就墩柱施工的技术交底进行详细阐述，以确保施工过程中的安全与质量。

二、施工前准备1.工程准备在进行墩柱施工之前，必须进行充分的工程准备。

首先需要明确施工范围、工期和施工要求，确保能够按计划完成施工任务。

同时，还需调查勘测地质情况，了解地下水位和土层情况，以便做出相应的施工方案，并准备必要的工器具和材料。

2.施工方案墩柱施工需要制定详细的施工方案，包括施工方法、施工顺序、施工流程等。

施工方案应经过专业人员审核，并获得相关部门的批准。

方案中应包含详细的施工步骤和要点，以及安全措施和应急预案。

3.现场布置施工现场要进行合理布置，确保施工区域的安全与通畅。

现场应设立明显的警示标志和安全警告牌，划定工作区域，并设置施工防护设施，如安全网、防护栏等。

同时，要对施工现场进行清理和整理，确保施工所需的材料和设备有序摆放。

三、墩柱施工过程1.基础施工墩柱的基础施工是墩柱施工的重要环节，直接影响墩柱的稳定性和承载能力。

基础施工前，应进行基础坑的开挖和清理，然后根据设计要求进行混凝土浇筑或预制构件安装。

在浇筑或安装过程中，要注意控制混凝土的浇筑速度和质量，确保基础的牢固可靠。

2.柱身施工柱身施工是墩柱施工的另一个重要环节。

柱身施工前，需要根据设计要求进行模板的搭设和钢筋的安装。

模板的搭设要牢固可靠，确保柱身的几何尺寸和表面光洁度。

钢筋的安装要按照设计要求进行，保证钢筋与模板之间的间距和连接的牢固性。

在进行混凝土浇筑时，要控制浇筑速度和质量，并采取相应的措施防止混凝土温度过高或出现裂缝。

3.柱顶施工在柱身施工完成后，进行柱顶的施工。

柱顶施工前，要进行柱身的清理和预处理，确保柱顶的平整度和粘结性。

柱顶的施工方式根据实际情况选择，可以采用现浇混凝土施工或预制构件安装。

在施工过程中要注意施工工艺和规范要求，确保柱顶的质量和形状达到设计要求。

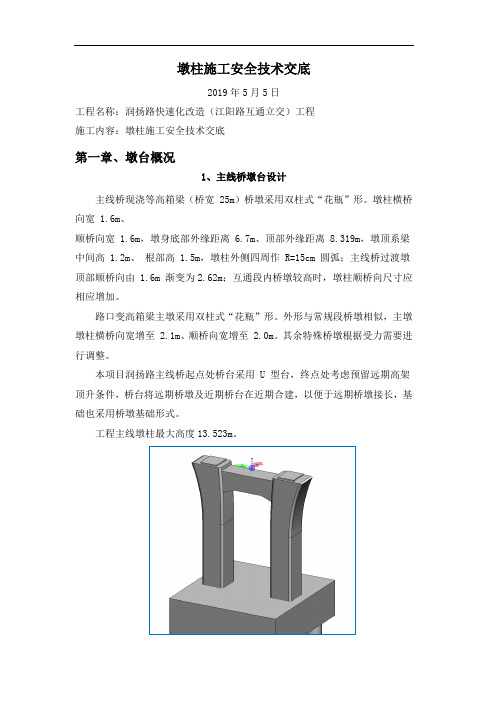

墩柱施工安全技术交底2019年5月5日工程名称：润扬路快速化改造（江阳路互通立交）工程施工内容：墩柱施工安全技术交底第一章、墩台概况1、主线桥墩台设计主线桥现浇等高箱梁（桥宽 25m）桥墩采用双柱式“花瓶”形。

墩柱横桥向宽 1.6m、顺桥向宽 1.6m，墩身底部外缘距离 6.7m、顶部外缘距离 8.319m，墩顶系梁中间高 1.2m、根部高 1.5m，墩柱外侧四周作 R=15cm 圆弧；主线桥过渡墩顶部顺桥向由 1.6m 渐变为2.62m；互通段内桥墩较高时，墩柱顺桥向尺寸应相应增加。

路口变高箱梁主墩采用双柱式“花瓶”形。

外形与常规段桥墩相似，主墩墩柱横桥向宽增至 2.1m、顺桥向宽增至 2.0m。

其余特殊桥墩根据受力需要进行调整。

本项目润扬路主线桥起点处桥台采用 U 型台，终点处考虑预留远期高架顶升条件，桥台将远期桥墩及近期桥台在近期合建，以便于远期桥墩接长，基础也采用桥墩基础形式。

工程主线墩柱最大高度13.523m。

双柱式花瓶墩示意图2、互通匝道桥墩台设计互通匝道桥桥墩为顶部外扩的实体“花瓶”型。

8.5m、9m 宽匝道桥墩柱底部横向宽2m，顶部外扩为 3.338m，垫石中距 2m，墩顶开花段高度 4m，采用半径 R=12m 的圆弧过渡；曲线段桥以及 10.1m 加宽匝道桥墩墩柱底部横向加宽至 2.5m（115m＜曲线半径≤250m）或 2.8m（曲线半径＜115m），相应顶部外扩为 4.454m 或 4.844m，支座间距分别为 2.8m 和 3.2m，墩顶开花段高度 5m，采用半径 R=12.5m 的圆弧过渡；常规段落墩柱顺桥向宽度采用 1.4m、1.7m、2.0m 三种尺寸，根据墩高选取相应尺寸。

墩柱四棱作 R=15cm 圆弧。

较高的桥墩根据受力需要进行加宽。

互通匝道桥均采用 U 型台。

匝道墩柱最大高度30.870m。

顶部外扩的实体花瓶墩示意图第二章、墩柱施工工艺流程图桥墩具体施工工艺如下：第三章、墩柱施工工艺1、施工测量计划墩柱施工测量要求：1、测量出桩基顶面标高，计算出桩基顶面与墩柱顶的高差，及时提供给现场技术员，以便准确的计算出墩柱的实际高度，更好的指导施工。

龙口至青岛公路龙口至莱西（沈海高速）段工程
施工技术交底记录
承包单位：山东鲁桥建设有限公司合同号：
图3.2 墩台侧面加固示意图（木模板）
（4）侧模与侧模、侧模与底模之间的接缝要紧密，模内尺寸满足图纸要求。

（5）台帽及耳墙施工需搭设支架，支架基础必须严格压实处理，地基满足承载力要求。

（6）模板制作与安装允许偏差见下表所示：
表3.8 木模板制作允许偏差表
项目允许偏差（mm)
模板长度和宽度±5
模板相邻表面高低差 1
平板模板表面最大不平 3
拼合板中木板之间的缝隙宽度 2
表3.9 模板安装允许偏差
序号项目允许偏差（mm) 检验方法
1 模板高程±10 水准仪
2 模板内部尺寸+5，-0 用钢尺量
3 轴线偏位10 用经纬仪量测、纵、横向各1点
4 相邻两板表面高
低差
2 用钢板尺和塞尺量
5 模板表面平整 5 用2m直尺和塞尺量。

墩柱施工技术交底一、背景介绍墩柱是桥梁的承重结构之一，对桥梁的安全和稳定性至关重要。

因此，在施工过程中，墩柱施工技术的合理应用非常关键。

本文将对墩柱施工技术进行详细交底，以确保墩柱施工的高质量和安全性。

二、施工前准备1.设计方案评审：在施工前，应对设计方案进行全面评审，确保施工方案合理、可行。

2.资料准备：准备施工所需的图纸、技术规范、施工方案等相关资料，并进行细致的审核。

三、墩柱基础施工1.地基处理：根据设计要求，对墩底基础进行合理的处理，包括清理、坚实处理等。

2.钢筋安装：按照设计图纸要求，在基础中安装钢筋，确保钢筋的准确定位和稳固牢固。

3.模板搭设：根据设计图纸要求，搭设墩柱的模板，确保模板的平整、垂直。

四、混凝土浇筑1.混凝土配合比：根据设计要求，合理配制混凝土配合比，并进行相应的试验，确保混凝土的强度和质量。

2.混凝土浇筑：在预留贯通孔洞的位置，将混凝土顺序浇筑至模板顶部，并使用振动器加以震实，以保证混凝土的密实性和一致性。

五、墩柱养护1.浇筑后养护：在混凝土浇筑完成后，应及时进行养护，保持墩柱表面的湿润，并避免外界因素的干扰。

2.养护期限：墩柱养护期限一般为28天，根据实际情况可以适当延长。

六、质量控制1.现场监督：在施工过程中，应设立专门的施工监督组，对墩柱施工进行现场监督，确保工艺流程的严格执行。

2.质量验收：施工完成后，进行墩柱的质量验收，包括验收合格证书的签发等。

七、安全措施1.文明施工：施工现场应加强安全教育，确保施工人员遵守各项安全规定，做好个人防护。

2.防护设施：在施工现场设置合理的防护设施，确保施工过程中人员和设备的安全。

八、施工注意事项1.施工时间：根据工程进度安排合理的施工时间，确保施工的连续性和高效性。

2.施工环境：施工过程中应保持施工环境的干净整洁，并及时清理施工垃圾，确保施工场地的秩序和安全。

九、总结墩柱施工技术的交底非常重要，对于确保施工质量和安全性至关重要。

墩柱施工技术交底一、墩柱施工前准备1、技术准备（1）施工前应熟悉图纸，了解设计意图，进行现场核对，并做好施工组织设计。

（2）对进场的道路、电源、水源进行检查和布置。

（3）施工前应进行测量放样，核定墩柱位置及高程。

（4）对各种施工用材料进行调查试验，确定材料供应方案。

2、材料要求（1）水泥：墩柱混凝土所用的水泥应符合施工图纸的规定，且不得低于325号。

（2）粗骨料：应采用质地坚硬的卵石或碎石，其粒径宜小于30mm。

（3）细骨料：应采用质地坚硬的粗砂或中砂，其细度模数应大于2.3。

（4）钢筋：墩柱所用的钢筋应符合施工图纸的规定，应有出厂证明书及复试报告单。

钢筋应具有足够的强度和数量。

（5）支模用的木板、钢管、扣件等应符合施工安全要求。

3、施工机具准备（1）拌和机械：采用强制式搅拌机。

（2）运输机械：混凝土运输采用翻斗车或输送泵。

（3）起重机械：根据需要选用不同吨位的起重机。

（4）其它机械：如平板振捣器、插入式振捣器等。

二、墩柱施工工艺流程及操作要点1、工艺流程施工准备→测量放样→模板安装→钢筋绑扎→混凝土浇筑→养护。

2、操作要点（1）测量放样：在已平整好的场地上进行测量放样，确定墩柱的中心位置及高程。

（2）模板安装：根据设计图纸安装模板，确保模板的稳定性和强度。

（3）钢筋绑扎：按照设计图纸要求绑扎钢筋，确保钢筋的数量、直径和间距符合要求。

（4）混凝土浇筑：混凝土应按照设计配合比进行拌和，浇筑时应分层进行，每层厚度不宜过大，以利于充分振捣密实。

混凝土浇筑时应连续进行，避免出现施工缝。

在浇筑过程中应注意观察模板、钢筋等是否变形或移动，发现问题应及时处理。

（5）养护：混凝土浇筑完成后应及时进行养护，保证混凝土表面湿润，防止出现干缩裂缝。

一般养护时间不得少于7天。

三、安全措施及注意事项1、施工前应对操作人员进行安全技术交底，加强安全意识教育。

2、模板安装时应遵守高空作业安全规定，并设专人指挥。

3、钢筋加工及绑扎时应遵守操作规程，避免出现工伤事故。

墩柱施工安全技术交底一、背景介绍墩柱作为桥梁工程中的重要组成部分，承载了桥面板和桥墩之间的连接和支撑作用。

墩柱施工安全至关重要，不仅关系到施工人员的生命安全，也直接影响到桥梁工程的质量和稳定性。

因此，在墩柱施工过程中，必须严格遵守各项安全技术要求，确保施工过程安全可靠。

二、施工前准备工作1.组织力量：施工前需明确施工队伍的人员结构和职责分工，确保施工人员具备相关技术和经验，且具备必要的安全意识。

2.施工方案和工艺：针对不同类型和高度的墩柱，需要制定详细的施工方案和工艺流程，包括施工方法、施工顺序、材料选择等。

3.安全设施准备：确保现场配备完善的安全设施，如安全网、安全带、安全标识等，并进行必要的检查和维修。

4.施工材料检查：对施工材料进行检查，确保其质量合格，杜绝使用劣质或损坏材料。

5.施工场地准备：清理施工场地，保证施工区域整洁有序，拆除障碍物，为墩柱施工创造良好的工作环境。

三、施工中的安全要求1.高空作业安全在进行墩柱施工中的高空作业时，必须严格遵守以下安全要求：- 使用合格的安全防护网，确保作业人员的人身安全。

- 安全带的佩戴是必须的，作业人员应该经过专门培训并熟练使用安全带。

- 高处作业时应稳步行走，迅速采取安全措施，确保不发生意外。

2.防火安全墩柱施工过程中，应重视防火安全工作，确保施工现场的安全。

具体要求包括：- 遵守“三同时”原则，即施工、装修和防火同步进行，确保防火设施的安全。

- 提前消防设施调试，保证设施的正常运行。

- 采取有效的防火措施，如设置防火卷帘门、安装灭火器等。

3.材料运输安全在施工现场，墩柱所需的材料运输过程中，应注意保证施工人员的安全。

- 在材料运输过程中，必须使用合格的起重机械并注意操作规程。

- 确保材料的固定和牢固，避免在运输过程中材料掉落引发事故。

- 提前规划材料的运输路径，并严格遵守交通规则。

四、施工后的安全控制1.质量检查和验收在墩柱施工完成后，应进行严格的质量检查和验收，以确保施工质量符合相关标准。
