北师大版九年级数学上《视图》随堂练习2(含答案)

北师大版数学九年级上册4.1《视图》说课稿2一. 教材分析北师大版数学九年级上册4.1《视图》是九年级数学的一个重要内容，主要让学生掌握三视图的概念，理解主视图、左视图和俯视图的定义，以及它们之间的关系。

通过本节课的学习，学生能够运用三视图来描述和理解物体的形状，提高空间想象能力。

二. 学情分析九年级的学生已经具备了一定的空间想象能力和逻辑思维能力，但对于三维物体的认识仍然有一定的局限性。

因此，在教学过程中，教师需要注重引导学生建立空间观念，通过观察、操作、思考、交流等活动，让学生逐步理解和掌握三视图的概念。

三. 说教学目标1.知识与技能：学生能够理解主视图、左视图、俯视图的定义，掌握它们之间的关系，并能运用三视图来描述和理解物体的形状。

2.过程与方法：学生通过观察、操作、思考、交流等活动，提高空间想象能力和逻辑思维能力。

3.情感态度与价值观：学生培养对数学的兴趣，增强合作意识，体验成功解决问题的喜悦。

四. 说教学重难点1.教学重点：学生能够理解三视图的概念，掌握它们之间的关系。

2.教学难点：学生能够运用三视图来描述和理解物体的形状，提高空间想象能力。

五. 说教学方法与手段本节课采用讲授法、示范法、实践法、讨论法等教学方法，结合多媒体课件、实物模型、几何画板等教学手段，帮助学生建立空间观念，提高学习效果。

六. 说教学过程1.导入新课：通过展示现实生活中的物体图片，引导学生关注物体的不同视角，激发学生学习兴趣。

2.知识讲解：讲解主视图、左视图、俯视图的定义，并通过示例让学生理解它们之间的关系。

3.实践操作：让学生分组合作，利用实物模型、几何画板等工具，从不同角度观察和描述物体，体会三视图的作用。

4.讨论交流：学生进行讨论，分享各自观察和操作的心得，引导学生总结规律。

5.巩固练习：设计一些具有代表性的练习题，让学生运用三视图来描述和理解物体的形状。

6.课堂小结：对本节课的内容进行总结，强调三视图在描述和理解物体形状方面的重要性。

2022学年九年级数学上册第五章《投影与视图》单元试题（满分：120分）一、单选题1．一个画家有14个边长为1米的正方体，他在地面上把它们摆成如图所示的形式，然后他把露出的表面都涂上颜色，那么被涂上颜色的总面积为（）平方米．A．19B．21C．33D．362．晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是（）A．先变短后变长B．先变长后变短C．逐渐变短D．逐渐变长3．如图是一根电线杆在一天中不同时刻的影长图，试按其 天中发生的先后顺序排列，正确的是（）A．①①①①B．①①①①C．①①①①D．①①①①4．三根等高的木杆竖直立在平地上，其俯视图如图所示，在某一时刻三根木杆在太阳光下的影子合理的是（）A．B．C．D．5．下列各种现象属于中心投影的是（）A．晚上人走在路灯下的影子B．中午用来乘凉的树影C．上午人走在路上的影子D．阳光下旗杆的影子6．几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为（）A．3B．4C．6D．97．在同一时刻，将两根长度不等的竹竿置于阳光之下，但它们的影长相等，那么这两根竹竿的相对位置是（）A．两根竹竿都垂直于地面B．以两根竹竿平行斜插在地上C．两根竹竿不平行D．无法确定8．下列立体图形中，主视图是圆的是（）A．B．C．D．9．图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中①ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（）A．1个B．2个C．3个D．4个10．如图所示是两根标杆在地面上的影子，根据这些投影，在灯光下形成的影子是（）A．①和①B．①和①C．①和①D．①和①11．如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．12．如图，是一个正六棱柱的主视图和左视图，则图中x的值为（）A．2B．3CD二、填空题13．如图是一个球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会_____________.（填“逐渐变大”“逐渐变小”）14．如图，小明在A时测得旗杆的影长是2米，B时测得旗杆的影长是8米，两次的日照光线恰好互相垂直，则旗杆的高度是______米．15．如图，是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是______________．16．一个几何体的三视图如图所示，则该几何体的表面积为____________．17．在同车道行驶的机动车，后车应当与前车保持一定的安全距离.如图，在一个路口，一辆长为10m 的大巴车遇红灯后停在距交通信号灯20m 处，小林驾驶一辆小轿车，距大车尾xm ，若大巴车车顶高于小林的水平视线0.8m ，红灯下沿高于小林的水平视线3.2m ，若小林能看到整个红灯，则x 的最小值为_____.18．如图，在A 时测得一棵大树的影长为4米，B 时又测得该树的影长为6米，若两次日照的光线互相垂直，则树的高度是______．19．如图是由一些棱长为1的小立方块所搭几何体的三种视图．若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个长方体，至少还需要______个小立方块．20．一块直角三角形板ABC ，90ACB ∠=︒，12cm BC =，8cm AC ，测得BC 边的中心投影11B C 长为24cm ，则11A B 长为__cm ．三、解答题21．（1）如图1，若将一个小立方块①移走，则变化后的几何体与变化前的几何体从______看到的形状图没有发生改变；（填“正面”、“上面”或“左面”）（2）如图2，请画出由6个小立方块搭成的几何体从上面看到的形状图；（3）一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图3所示，小正方形中的数字表示该位置上的小立方块的个数，请画出从左面看到的形状图．22．一个几何体的三种视图如图所示．(1)这个几何体的名称是__________．(2)求这个几何体的体积．（结果保留 ）23．如图，九（1）班的小明与小艳两位同学去操场测量旗杆DE的高度，已知直立在地面上的竿AB的长为3m．某一时刻，测得竹竿AB在阳光下的投影BC的长为2m．（1）请你在图中画出此时旗杆DE在阳光下的投影；（2）在测量竹竿AB的影长时，同时测得旗杆DE在阳光下的影长为6m，请你计算旗杆DE的高度．24．如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在太阳光下的投影BC=3m．(1)请你在图中画出此时DE在阳光下的投影;(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，计算DE的长25．如图，身高为1.6m的小王晚上沿箭头的方向散步至一路灯下，她想通过自己的影子来估计路灯的高度，具体做法如下：先从路灯底部向东走20步到M处，发现自己影子端点恰好在点P处，继续沿刚才自己的影子走5步到P处，此时影子的端点在Q处．(1)找出路灯的位置；(2)估计路灯的高度，并求影长PQ．26．如图，小明家窗外有一堵围墙AB，由于围墙的遮挡，清晨太阳光恰好从窗户的最高点C射进房间的地板F 处，中午太阳光恰好能从窗户的最低点D 射进房间的地板E 处，小明测得窗子距地面的高度OD ＝1m ，窗高CD ＝1.5m ，并测得OE ＝1m ，OF ＝5m ，求围墙AB 的高度．27．小明在晚上由路灯A 走向路灯B ，当他走到P 处时，发现身后影子顶部正好触到路灯A 底部，当他向前再步行12m 到达Q 时，发现他的影子的顶点正好接触到路灯B 的底部．已知小明的身高是1.6m ，两个路灯的高度都是9.6m ，且m AP BQ x ==．(1)求：两个路灯之间的距离；(2)小明在两个路灯之间行走时，在两个路灯下的影长之和是否为定值？如果是定值，直接写出此定值，如果不是定值，求说明理由。

一、选择题1．如图所示几何体的左视图正确的是（）A．B．C．D．2．下面的三视图所对应的物体是（）．A． B． C．D．3．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最短的时刻为（）A．上午12时B．上午10时C．上午9时30分D．上午8时4．如图所示，是由8个完全相同的小正方体搭成的几何体．若小正方体的棱长为1，则该几何体的表面积是（）A．16 B．30 C．32 D．345．如图所示几何体的俯视图是（ ）A ．B ．C ．D ．6．如图是一个几何体的三视图，根据图中提供的数据，计算这个几何体的表面积是（ ）A ．4860π+B ．4840π+C ．4830π+D ．4836π+ 7．如图所示，该几何体的俯视图是（ ）A ．B ．C ．D ．8．用相同的小立方块搭成的几何体的三种视图都相同（如图所示），则搭成该几何体的小立方块个数是（ ）A ．3个B ．4个C ．5个D ．6个9．下列说法正确的是（）A．三角形的正投影一定是三角形B．长方体的正投影一定是长方形C．球的正投影一定是圆D．圆锥的正投影一定是三角形10．下图是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱11．如图是一个由多个相同的小正方体堆成的几何体从上面看得到的平面图形，小正方形中的数字表示在该位置的小正方体的个数，那么从正面看该几何体得到的平面图形是（）A．B．C．D．12．如右图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位览的小立方体的个数，则从左面乔这个几何体所得到的图形是（）A．B．C．D．二、填空题13．已知10个棱长为m的小正方体组成如图所示的几何体，则这个几何体的表面积是_________.14．一个几何体是由一些完全相同的小立方块搭成的，从三个不同的方向看到的情形如图所示，则搭成这个几何体共需这样的小方块______个．15．由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多是________．16．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积_____．17．如图，电灯P在横杆AB的正上方，AB在灯光下的影子为CD，AB∥CD，AB=1.5 m，CD=4.5 m，点P到CD的距离为2.7 m，则AB与CD间的距离是m．18．根据几何体的主视图和俯视图，搭成该几何体的小正方体最多___________个．19．如图所示的几何体都是由棱长为1个单位的正方体摆成的，经计算可得第（1）个几何体的表面积为6个平方单位，第（2）个几何体的表面积为18个平方单位，第（3）个几何体的表面积是36个平方单位，…依次规律，则第（20）个几何体的表面积是______个平方单位．20．如图，棱长为5的正方体无论从哪一个面看，都有两个直通的边长为1的正方形孔，则这个有孔的正方体的表面积（含孔内各面）是__________．三、解答题21．如图是一个正三棱柱及俯视图：（1）请分别画出它的主视图、左视图；（2）若4AC =，6AA '=，则左视图的面积为_____________．【答案】（1）见解析；（2）123【分析】（1）观察图形，根据主视图和左视图的定义即可画出图形，注意看不见的线用虚线； （2）过点B 作BD ⊥AC 于点D ，左视图的面积等于BD 乘棱柱的高，利用勾股定理求得BD 即可．【详解】（1）作图如下：（2）如图，∵是正三棱柱，∴△ABC 为等边三角形，AB =AC =4，过点B 作BD ⊥AC 于点D ，∵4AC =，∴2AD =，4AB AC ==， ∴2223BD AB AD =-=， 则左视图的面积为236123⨯=．【点睛】本题考查简单的几何体的三视图，三视图的面积的计算，本题是一个易错题，易错点在将侧视图的宽看成底边的边长．22．如图所示是一个几何体的主视图和左视图，其俯视图是一个等边三角形，求该几何体的体积和表面积．【答案】体积是33．【分析】根据主视图和左视图为一个长方形，而俯视图都为一个等边三角形，故这个几何体为一个正三棱柱．表面积=3长方形的面积+2个等边三角形的面积，体积=底面积×高．【详解】解：∵一个几何体的主视图和左视图是长方形，∴该几何体为柱体，∵俯视图为等边三角形，∴该柱体为正三棱柱，∵由主视图宽12，高20，∴正三菱柱的底面边长为12，棱柱的高为20，∵底面等边三角形面积为：2312=3634， ∴该几何体的体积为：36320=7203⨯⨯⨯．∴表面积为：2363+12320=723+720【点睛】本题主要考查了由三视图确定几何体和求正三棱柱的表面积与体积，掌握由平面的三视图到空间立体图图形的想象是解题关键．23．如图，是由7个大小相同的小立方块搭成的一个几何体．（1）请在指定位置画出该几何体从左面、上面看到的形状图；（2）小颖从该几何体中移去一个小立方块，变成由6个大小相同的小立方块搭成的一个几何体．发现所得新几何体与原几何体相比，从左面、上面看到的形状图仍然保持不变，请画出新几何体从正面看到的形状图．【答案】（1）见解析；（2）见解析．【分析】（1）分别画出立体图形的三视图即可；（2）从几何体中移走一个小立方块，所得新几何体与原几何体相比，从左面、上面看到的形状图保持不变，可得移走的一个小立方块是从正面看第二层第二列的一个，最后再画出主视图即可．【详解】解：（1）如图所示：（2）如图所示：【点睛】本题主要考查了三视图的画法，掌握三视图的定义和较好的空间想象能力成为解答本题关键．24．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．（1）请在方格纸中分别画出从正面、从左面看到的这个几何体的形状图；（2）若每个小立方体的边长为1cm，根据从三个方向看到的形状图，直接写出这个几何体的表面积为______2cm．【答案】（1）见解析；（2）24【分析】（1）由已知条件可知，从正面看有2列，每列小正方数形数目分别为2，3，从左面看有2列，每列小正方形数目分别为3，1．据此可画出图形．（2）首先确定该几何体的六个面上裸露的正方形的个数，然后确定面积即可．【详解】解：（1）如图所示．（2）该几何体的表面积为2×（3+4+5）=24；故答案为：24．【点睛】本题考查从不同方向看几何体,重点考查学生的空间想象能力,要弄清楚每个方向有几列,每列有多少个正方体．25．如图，三棱柱的上下底面均为周长为12cm的等边三角形，现要从中截取一个上下底面均为等边三角形且底面周长为3cm的小三棱柱．（1）请写出截面的形状______；（2）若小三棱柱的高为6cm ，则截去小三棱柱后，剩下的几何体的棱长总和是多少？【答案】（1）长方形；（2）46【分析】（1）依据大正三棱柱的底面周长为10，截取一个底面周长为3的小正三棱柱，即可得到截面的形状；（2）依据△ADE 是周长为3的等边三角形，△ABC 是周长为10的等边三角形，即可得到四边形DECB 的周长，再计算棱长总和．【详解】解：（1）由题意可知，截面是长方形，故填：长方形；（2）1cm DE =，3cm BD CE ==，4cm BC =()1334246222446+++⨯+⨯=+=（cm ）．【点睛】本题主要考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形．26．由几个小立方体搭成的几何体从上面看到的图形如图所示，小正方体中的数字表示在该位置的小立方体的个数，请画出这个几何体从正面和左面看到的图形.【答案】见解析【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，4，3，左视图有3列，每列小正方形数目分别为3，4，3，据此可画出图形．【详解】从正面看从左面看【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看所得到的图形是：故选：A．【点睛】本题考查了简单几何体的三视图，关键是掌握左视图所看的位置．2．A解析：A【分析】本题可利用排除法解答．从俯视图看出这个几何体上面一个是圆，直径与下面的矩形的宽相等，故可排除B，C，D．【详解】解：从主视图左视图可以看出这个几何体是由上、下两部分组成的，故排除D选项，从上面物体的三视图看出这是一个圆柱体，故排除B选项，从俯视图看出是一个底面直径与长方体的宽相等的圆柱体，故选：A．【点睛】此题考查由三视图还原实物基本能力，还原实物的形状关键是能想象出三视图和立体图形之间的关系，从而得出该物体的形状．本题只从俯视图入手也可以准确快速解题．3．A解析：A【分析】利用光线与地面的夹角的变换进行判断．【详解】解：上午8时、9时30分、10时、12时，太阳光线与地面的夹角不同，其中12时太阳光线与地面的夹角最大，所以此时向日葵的影子最短．故选：A．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长，中午最短．4．D解析：D【分析】首先要数清这个组合体的表面是由几个正方形组成的，再乘以1个正方形的面积即可得到表面积．【详解】+6×2+2）×21=34解：这个组合几何体的表面积为：（5×2+52故选：D．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．5．D解析：D【分析】直接找出从上面看到的图形即可．【详解】解：该几何体的俯视图为，故选：D ．【点睛】本题考查几何体的三视图，注意看不到的边要用虚线表示出来．6．A解析：A【分析】 首先根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，之后根据每个面分别求出表面积，再将面积进行求和，即可求出答案．【详解】 解：∵根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，∴该几何体的上、下表面积为：22133S =2πr =2π4=24π44⨯⨯⨯⨯⨯， 该几何体的侧面积为：233S =2462πr h=48+2π46=48+36π44⨯⨯+⨯⨯⨯⨯⨯， ∴总表面积为：12S=S +S =4860π+，故选：A ．【点睛】本题考查了几何体的表面积，解题的关键在于根据三视图判断出几何体的形状，并把每个面的面积分别计算出来，掌握圆、长方体等面积的计算公式也是很重要的．7．C解析：C【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C ，故选：C ．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.8．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】依题意可得所以需要4块；故选：B【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．9．C解析：C【解析】【分析】根据正投影是垂直照射物体时所看到的平面图形,特别要注意这与物体的摆放有直接的关系,由此分析各选项即可得解.【详解】A. 三角形的正投影不一定是三角形，错误B. 长方体的正投影不一定是长方形，错误C. 球的正投影一定是圆，正确D. 圆锥的正投影不一定是三角形，错误故选C.【点睛】此题主要考察了正投影的概念:光线垂直照射物体所看到的平面图形叫做正投影;一个物体的正投影与物体的摆放有直接的关系.10．A解析：A【解析】【分析】根据图形的三视图特点，进行选择.【详解】由题意图形的三视图可判断图形为圆锥.故答案选A.【点睛】本题主要考查的是三视图的性质特征，熟练掌握三视图的性质特征是本题的解题关键.11．C解析：C【解析】【分析】找到从正面看所得到的图形即可．【详解】解：俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右的列数分别是1，2，2．故选：C．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力.12．D解析：D【分析】从正面看，得到从左往右2列正方形的个数依次为3， 3；从左面看得到从左往右2列正方形的个数依次为5，1，依此画出图形即可．【详解】解：由题意知：该几何体为：故从左面看为：故选D.【点睛】本题考查三视图，解题关键是得到每列正方形的具体的数目为这列正方体的最多数目．二、填空题13．36m2【分析】前后两面小正方形的个数为：2×（1+2+3）；上下两面小正方形的个数为：2×（1+2+3）；左右两面正方形的个数为：2×（1+2+3）【详解】如图所示：一共有10个小正方体构成表面共解析：36m2【分析】前后两面小正方形的个数为：2×（1+2+3）；上下两面小正方形的个数为：2×（1+2+3）；左右两面正方形的个数为：2×（1+2+3）【详解】如图所示：一共有10个小正方体构成表面共有2×（1+2+3）+2×（1+2+3）+2×（1+2+3）=36个正方形,因为小正方体的棱长为m，所以每个小正方形的面积为：m2.所以这个几何体的表面积36m2故答案为：36 m2.【点睛】本题主要考查组合体的表面积，解决这类题的关键是明确该几何体是由哪些特殊的几何体构成的，它们的内在联系是什么:几何体的表面积是所有围成几何体的表面面积之和．14．5【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】解：综合主视图俯视图左视图底层有4个正方体第二层有1个正方体所以搭成这解析：5【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】解：综合主视图，俯视图，左视图，底层有4个正方体，第二层有1个正方体，所以搭成这个几何体所用的小立方块的个数是5，故答案为：5．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．15．5【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】结合主视图和俯视图可知左边上层最多有2个左边下层最多有2个右边只有一层且只有解析：5【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故答案为：5．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 16．5【分析】先得出从上面看所得到的图形再求出俯视图的面积即可【详解】从上面看易得第一行有1个正方形第二行有3个正方形第三行有1个正方形共5个正方形s 所以面积为5故答案为5【点睛】本题考查了三视图的知识 解析：5【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】从上面看易得第一行有1个正方形，第二行有3个正方形，第三行有1个正方形，共5个正方形，s 所以面积为5．故答案为5．【点睛】本题考查了三视图的知识，熟知俯视图是从物体的上面看得到的视图是解决问题的关键. 17．8【详解】由AB ∥CD 可得△PAB ∽△PCD 设CD 到AB 距离为x 根据相似三角形的性质可得即解得x=18m 所以AB 离地面的距离为18m 故答案为18 解析：8【详解】由AB ∥ CD ，可得△PAB ∽ △PCD ，设CD 到AB 距离为x ，根据相似三角形的性质可得2.72.7AB x CD -=，即2 2.76 2.7x -=，解得x=1.8m ． 所以AB 离地面的距离为1.8m ，故答案为1.8.18．7【分析】根据几何体的三视图可进行求解【详解】解：根据题意得：则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）故答案为7【点睛】本题主要考查几何体的三视图熟练掌握几何体的三视图是解题的关键解析：7【分析】根据几何体的三视图可进行求解．【详解】解：根据题意得：则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为7．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．19．1260【分析】结合图形发现每一个图形的表面积得出规律计算即可；【详解】结合图形发现：（1）中个平方单位（2）中个平方单位以此推论可得第（20）个图形的表面积是个平方单位故答案为：1260【点睛】本解析：1260【分析】结合图形，发现每一个图形的表面积得出规律计算即可；【详解】结合图形，发现：（1）中166⨯=个平方单位，（2）中()12618+⨯=个平方单位，以此推论可得第（20）个图形的表面积是()122061260++⋅⋅⋅+⨯=个平方单位． 故答案为：1260．【点睛】本题主要考查了与图形有关的规律题型，结合图形表面积的计算是解题的关键． 20．222【分析】先明确题目的含义:正方体共有6个直通小孔有6个交汇处计算即可解:正方体无【详解】解:正方体无论从哪一个面看都有两个直通的边长为1的正方形孔正方体共有6个直通小孔有6个交汇处表面积等于正解析：222【分析】先明确题目的含义:正方体共有6个直通小孔，有6个交汇处，计算即可解:正方体无【详解】解:正方体无论从哪一个面看，都有两个直通的边长为1的正方形孔，正方体共有6个直通小孔，有6个交汇处，表面积等于正方体的表面积减去12个表面上的小正方形面积加上6个棱柱的侧面积，减去6个通道的6个小正方体的表面积则6251264566222S 全，故答案为：222．【点睛】主要考查空间想象能力及分析问题能力对空间想象力有较高要求，同时会利用容斥原理的思想分析、解决交并问题．三、解答题21．无22．无23．无24．无25．无26．无。

北师大版数学九年级上册4.1《视图》教案2一. 教材分析《视图》这一节主要是让学生掌握三视图（俯视图、正视图、侧视图）的概念，并能够正确地画出简单几何体的三视图。

这是九年级学生进一步学习立体几何的基础知识，对于培养学生的空间想象能力和抽象思维能力具有重要意义。

二. 学情分析九年级的学生已经学习了平面几何的知识，对几何图形的认知已经有了一定的基础。

但是，对于立体几何的概念和三视图的画法可能还比较陌生，需要通过实例和练习来逐步理解和掌握。

三. 教学目标1.让学生了解三视图的概念，理解三视图之间的关系。

2.培养学生能够正确地画出简单几何体的三视图。

3.培养学生的空间想象能力和抽象思维能力。

四. 教学重难点1.重点：三视图的概念和画法。

2.难点：三视图之间的关系的理解和应用。

五. 教学方法采用问题驱动的教学方法，通过实例和练习引导学生主动探索和发现三视图的规律，培养学生的空间想象能力和抽象思维能力。

六. 教学准备1.准备一些简单几何体的模型，如正方体、长方体等。

2.准备一些三视图的图片，如房屋、车辆等。

七. 教学过程1.导入（5分钟）通过展示一些生活中常见的三视图图片，如房屋、车辆等，引导学生关注三视图的存在，激发学生的学习兴趣。

2.呈现（10分钟）介绍三视图的概念，解释三视图之间的关系。

通过模型和图片的展示，让学生直观地理解三视图的画法。

3.操练（10分钟）让学生分组合作，用纸张折叠出一些简单几何体的三视图。

教师巡回指导，解答学生的问题。

4.巩固（10分钟）让学生独立完成一些简单几何体的三视图的画法练习，巩固所学知识。

5.拓展（10分钟）引导学生思考三视图在实际生活中的应用，如建筑设计、机械制造等。

教师可以提供一些实际案例，让学生进行分析。

6.小结（5分钟）让学生总结本节课所学的内容，教师进行补充和讲解。

7.家庭作业（5分钟）布置一些有关三视图的练习题，让学生回家后进行巩固。

8.板书（5分钟）板书本节课的主要内容和知识点，方便学生复习和记忆。

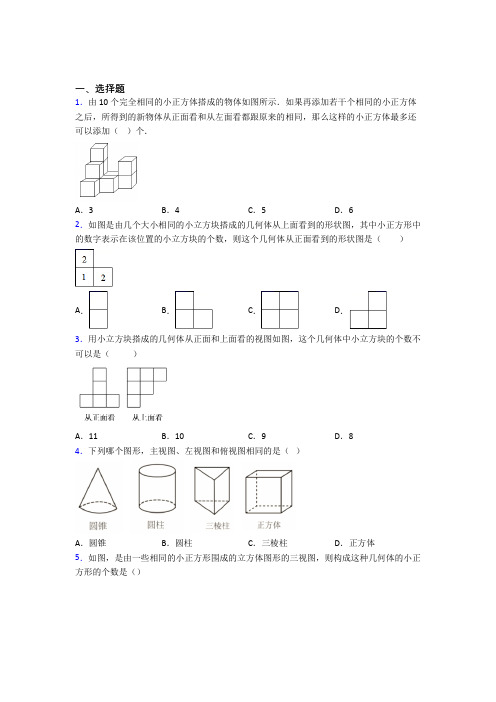

一、选择题1．由10个完全相同的小正方体搭成的物体如图所示．如果再添加若干个相同的小正方体之后，所得到的新物体从正面看和从左面看都跟原来的相同，那么这样的小正方体最多还可以添加（）个．A．3 B．4 C．5 D．62．如图是由几个大小相同的小立方块搭成的几何体从上面看到的形状图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的形状图是（）A．B．C．D．3．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A．11 B．10 C．9 D．84．下列哪个图形，主视图、左视图和俯视图相同的是（）A．圆锥B．圆柱C．三棱柱D．正方体5．如图，是由一些相同的小正方形围成的立方体图形的三视图，则构成这种几何体的小正方形的个数是（）A．4 B．6 C．9 D．126．下面是由几个小正方体搭成的几何体，则这个几何体的左视图为（）A．B．C．D．7．如图，长方体的底面是长为4cm、宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，则这个长方体的体积等于( )A．324cm12cm D．3 6cm B．38cm C．38．一个密封的圆柱体容器中装了一半的水，如果将该容器水平放置如图，那么稳定后的水面形状为（）.A．B．C．D．9．如图，是由一些棱长为1cm的小正方体构成的立体图形的三种视图，那么这个立体图形的表面积是( )A ．122cmB ．142cmC ．162cmD ．182cm 10．若几何体的三视图如图所示，则该几何体是（ ）A ．长方体B ．圆柱C ．圆锥D ．三棱柱 11．如图是一个由多个相同小正方体堆积而成的几何体从上面看到的形状图，图中所示数字为该位置小正方体的个数，则这个几何体从正面看到的形状图是( )A ．B ．C ．D ． 12．下列哪种影子不是中心投影（ ）A ．皮影戏中的影子B ．晚上在房间内墙上的手影C ．舞厅中霓红灯形成的影子D ．太阳光下林荫道上的树影二、填空题13．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则x +y ＝_____．14．如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB 和一根高度未知的电线杆CD ，它们都与地面垂直，为了测得电线杆的高度，数学兴趣小组的同学进行了如下测量.某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF 的长度为3米，落在地面上的影子BF 的长为8米，而电线杆落在围墙上的影子GH 的长度为3.5米，落在地面上的影子DH 的长为6米，依据这些数据，该小组的同学计算出了电线杆的高度是______米.15．一个几何体的三视图如图所示，则这个几何体是_____．16．如图，直角坐标平面内，小明站在点A（﹣10，0）处观察y轴，眼睛距地面1.5米，他的前方5米处有一堵墙DC，若墙高DC＝2米，则小明在y轴上的盲区（即OE的长度）为_____米．17．在一盏路灯旁的地面上竖直立着两根木杆，两根木杆在这盏路灯下形成各自的影子，则将它们各自的顶端与自己的影子的顶端连线所形成的两个三角形_____相似．（填“可能”或“不可能”）．18．根据几何体的主视图和俯视图，搭成该几何体的小正方体最多___________个．19．一个长方体的主视图和左视图如图所示（单位：cm），则这个长方体的体积是_____cm3．20．如图，是一个实心圆柱体的三视图（单位：cm），根据图中数据计算这个圆柱体的体积是__________cm3．三、解答题21．如图，在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学在测量树的高度时，发现树的影子有一部分（0.2 米）落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是 4.62米．”小强说：“要是没有台阶遮挡的话，树的影子长度肯定比 4.62米要长．”（1）你认为谁的说法对?并说明理由；（2）请根据小玲和小强的测量数据计算树的高度．【答案】（1）小强的说法对，理由见解析；（2）8米．【分析】（1）画出解题示意图，利用同一时刻，物高与影长成正比，计算判断即可；（2）利用同一时刻，物高与影长成正比，计算判断即可；【详解】解：（1）小强的说法对；根据题意画出图形，如图所示，根据题意，得10.6DE EH =， ∵DE=0．3米，∴0.30.60.18EH =⨯=（米）． ∵GD ∥FH ，FG ∥DH ，∴四边形DGFH 是平行四边形，∴0.2FH DG ==米．∵AE=4．42米，∴AF=AE+EH+FH=4．42+0．18+0．2=4．8（米），即要是没有台阶遮挡的话，树的影子长度是4．8米，∴小强的说法对；（2）由（1）可知：AF=4．8米． ∵10.6AB AF =， ∴8AB =米．答：树的高度为8米．【点睛】本题考查了太阳光下的平行投影问题，准确理解影长的意义，灵活运用同一时刻，物高与影长成正比是解题的关键．22．如图，AB和DE是直立在地面上的两根立柱．AB=6m，某时刻AB在阳光下的投影为BC．（1）请在图中画出此时DE在阳光下的投影；（2）如果测得BC=4m，DE在阳光下的投影长为6m，请计算DE的长．【答案】（1）答案见解析；（2）9m．【分析】（1）直接利用平行投影的性质得出答案；（2）利用同一时刻实际物体的影子与物体的高度比值相同进而得出答案．【详解】（1）如图所示，DE在阳光下的投影为EF；（2）∵AB∥DE，AC∥DF，∴△ABC∽△DEF，∴AB BCDE EF=，即646 DE=，∴DE=9．答：DE的长为9m．【点睛】此题主要考查了应用设计与作图，正确掌握平行投影的性质是解题关键．23．如图是由四个大小相同的小正方体搭成的一个立体图形，画出从正面，从上面，从左面三个方向看到的立体图形的形状图．【答案】见解析【分析】观察图形可知，从正面看到的图形是两层：下层3个正方形，上层1个靠中间；从左面看到的图形是2层：下层2个正方形，上层1个靠左边；从上面看到的图形是两行：后面一行3个正方形，前面一行1个正方形靠左边，据此即可画图【详解】解：如图【点睛】此题考查了从不同方向观察几何体，锻炼了学生的空间想象力和抽象思维能力．24．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．（1）请在方格纸中分别画出从正面、从左面看到的这个几何体的形状图；（2）若每个小立方体的边长为1cm，根据从三个方向看到的形状图，直接写出这个几何体的表面积为______2cm．【答案】（1）见解析；（2）24【分析】（1）由已知条件可知，从正面看有2列，每列小正方数形数目分别为2，3，从左面看有2列，每列小正方形数目分别为3，1．据此可画出图形．（2）首先确定该几何体的六个面上裸露的正方形的个数，然后确定面积即可．【详解】解：（1）如图所示．（2）该几何体的表面积为2×（3+4+5）=24；故答案为：24．【点睛】本题考查从不同方向看几何体,重点考查学生的空间想象能力,要弄清楚每个方向有几列,每列有多少个正方体．25．某兴趣小组开展课外活动．如图，小明从点M出发以1.5米／秒的速度，沿射线MN 方向匀速前进，2秒后到达点B，此时他(AB)在某一灯光下的影长为MB，继续按原速行走2秒到达点D，此时他(CD)在同一灯光下的影子GD仍落在其身后，并测得这个影长GD为1.2米．（1）请在图中画出光源O点的位置，并画出O到MN的垂线段OH(不写画法)；（2）若小明身高1.5m，求OH的长．【答案】（1）见解析；（2）4m【分析】（1）作射线MA和GC交于O，过O作OH⊥MN，垂足为H；（2）证明△CDG∽△OHG和△ABM∽△OHM，列比例式，可得OH的长．【详解】解：（1）如图所示：（2）由题意得：BM=BD=2×1.5=3，∵CD ∥OH ，∴△CDG ∽△OHG ， ∴CD DG OH GH =， ∵AB=CD=1.5， ∴1.5 1.21.2OH DH=+①， ∵AB ∥OH ，∴△ABM ∽△OHM ， AB BM OH MH=， ∴1.536OH DH=+②， 由①②得：OH=4，则OH 的长为4m ．【点睛】 本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．也考查了构建相似三角形，利用相似三角形的性质计算相应线段的长．26．由7个相同的小立方块搭成的几何体如图所示．（1）请画出从正面、左面和上面看到的这个几何体的形状图；（2）若每个小立方块的棱长为1，请计算它的表面积．【答案】（1）见解析；（2）28【分析】（1）主视图从左往右3列正方形的个数依次为2，1，2；左视图从左往右2列正方形的个数依次为2，1；俯视图从左往右3列正方形的个数依次为2，2，1，依此画出图形即可； （2）查出从前后，上下，左右可以看到的面，然后再加上中间空两边的两个正方形的2个面，进行计算即可求解．【详解】（1）如下图（2）2(535)2S =⨯+++表2132=⨯+28=【点睛】考查画几何体的三视图；用到的知识点为：主视图，左视图分别是从物体的正面，左面看得到的图形，（2）中要注意中加空处的两边的两个正方形的两个面也是表面积的一部分，容易漏掉而导致出错．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变，可在最底层第二列第三行加1个，第三列第二行加2个，第三列第三行加1个，即可得最多可以再添加4个小正方体．【详解】解：保持从上面看到的图形和从左面看到的图形不变，最多可以再添加4个小正方体； 故选：B ．【点睛】本题主要考查了由三视图判断几何体，根据主视图和左视图解答是解题的关键． 2．C解析：C【分析】根据主视图的定义判断即可．【详解】解：这个几何体从正面看到的图形是C ，故选：C ．【点睛】本题考查三视图的应用，熟练掌握三视图的意义及观察方法是解题关键．3．A解析：A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，∴这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，故选：A．【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．4．D解析：D【分析】分别得出圆锥体、圆柱体、三棱柱、正方体的三视图的形状，再判断即可．【详解】解：圆锥的主视图、左视图都是等腰三角形，而俯视图是圆，因此选项A不符合题意；圆柱体的主视图、左视图都是矩形，而俯视图是圆形，因此选项B不符合题意；三棱柱主视图、左视图都是矩形，而俯视图是三角形，因此选项C不符合题意；正方体的三视图都是形状、大小相同的正方形，因此选项D符合题意；故选：D．【点睛】本题考查简单几何体的三视图，明确圆锥、圆柱、三棱柱、正方体的三视图的形状和大小是正确判断的前提．5．D解析：D【分析】根据三视图，得出立体图形，从而得出小正方形的个数．【详解】根据三视图，可得立体图形如下，我们用俯视图添加数字的形式表示，数字表示该图形俯视图下有几个小正方形则共有：1+1+1+2+2+2+1+1+1=12故选：D【点睛】本题考查三视图，解题关键是在脑海中构建出立体图形，建议可以如本题，通过在俯视图上标数字的形式表示立体图形帮助分析．6．D解析：D【分析】根据几何体的三视图的定义以及性质进行判断即可．【详解】根据几何体的左视图的定义以及性质得，这个几何体的左视图为故答案为：D．【点睛】本题考查了几何体的三视图，掌握几何体三视图的性质是解题的关键．7．D解析：D【解析】【分析】根据长方体的体积公式可得．【详解】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故选：D．【点睛】此题主要考查了简单几何体的三视图，关键是掌握长方体的体积公式．8．A解析：A【分析】根据垂直于圆柱底面的截面是矩形，可得答案．【详解】由水平面与圆柱的底面垂直，得水面的形状是长方形．故选：A．【点睛】本题考查了截几何体和认识立体图形．解题的关键是能够正确认识立体图形，明确垂直于圆柱底面的截面是长方形，平行圆柱底面的截面是圆形．9．B解析：B【分析】利用三视图的观察角度不同得出行数与列数，结合主视图以及表面积的求解方法即可求得答案.【详解】由视图可得第一层有2个小正方体，第二层有1个小正方体，一共有3个，表面积为：2×(2+2+3)＝14cm2，故选B.【点睛】本题考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．10．D解析：D【解析】【分析】根据两个视图是长方形得出该几何体是柱体,再根据俯视图是三角形,得出几何体是三棱柱.【详解】主视图和左视图是长方形,∴几何体是柱体,俯视图的大致轮廓是三角形,∴该几何体是三棱柱;所以D选项是正确的.【点睛】此题考查由三视图判断几何体,三视图里有两个相同可确定该几何体是柱体,锥体还是球体,由另一个视图确定其具体形状.11．C解析：C【解析】根据俯视图可判断主视图有3列，根据数字可判断每列最多的小正方体的个数，即可得答案.【详解】由俯视图中的数字可得：主视图有3列，从左到右的最大数字分别是：3，3，2．故选C．【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方体数目为俯视图中该列小正方体数字中的最大数字．12．D解析：D【解析】【分析】根据中心投影的性质，找到不是灯光的光源即可．【详解】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有B选项得到的投影为平行投影，所以太阳光下林荫道上的树影不是中心投影.故选：D．【点睛】解决本题的关键是理解中心投影的形成光源为灯光．二、填空题13．4或5【分析】俯视图中的每个数字是该位置小立方体的个数结合主视图2列中的个数分析其中的数字从而求解【详解】解：由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知左边一列最高叠有2解析：4或5【分析】俯视图中的每个数字是该位置小立方体的个数，结合主视图2列中的个数，分析其中的数字，从而求解．【详解】解：由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列最高叠有2个正方体，故x＝1或2；由主视图右边一列可知，右边一列最高叠3个正方体，故y＝3，则x+y＝4或x+y＝5，故答案为：4或5．本题考查了根据三视图判断几何体的构成及对几何体三种视图的空间想象能力．注意找到该几何体的主视图中每列小正方体最多的个数．14．11【解析】【分析】过点E 作于M 过点G 作于利用矩形的性质和平行投影的知识可以得到比例式：即由此求得CD 即电线杆的高度即可【详解】过点E 作于M 过点G 作于N 则所以由平行投影可知即 解得即电线杆的高度为1 解析：11【解析】【分析】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于.N 利用矩形的性质和平行投影的知识可以得到比例式：AM CN ME NG =，即83105CD -=，由此求得CD 即电线杆的高度即可． 【详解】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于N ．则33MB EF ==， 3.5ND GH ==，10ME BF ==，6NG DH ==．所以13310AM =-=，由平行投影可知，AM CN ME NG =， 即 10 3.586CD -=， 解得11CD =，即电线杆的高度为11米．故答案为11．【点睛】本题考查了相似三角形的应用.解题时关键是找出相似的三角形，然后根据对应边成比例列出方程，建立适当的数学模型来解决问题．15．三棱柱【解析】试题分析：如图所示根据三视图的知识可使用排除法来解答解：根据俯视图为三角形主视图以及左视图都是矩形可得这个几何体为三棱柱故答案为三棱柱考点：由三视图判断几何体解析：三棱柱【解析】试题分析：如图所示，根据三视图的知识可使用排除法来解答．解：根据俯视图为三角形，主视图以及左视图都是矩形，可得这个几何体为三棱柱，故答案为三棱柱．考点：由三视图判断几何体．16．5【详解】首先作出BM⊥EO得出△BND∽△BME即可得出再利用已知得出BNBMDN的长即可求出EM进而求出EO即可解：过点B作BM⊥EO交CD于点N∵CD∥EO∴△BND∽△BME∴∵点A（﹣10解析：5【详解】首先作出BM⊥EO，得出△BND∽△BME，即可得出BN DNBM EM=，再利用已知得出BN，BM，DN的长，即可求出EM，进而求出EO即可．解：过点B作BM⊥EO，交CD于点N，∵CD∥EO，∴△BND∽△BME，∴BN DNBM EM=，∵点A（﹣10，0），∴BM=10米，∵眼睛距地面1.5米，∴AB=CN=MO=1.5米，∵DC=2米，∴DN=2﹣1.5=0.5米，∵他的前方5米处有一堵墙DC，∴BN=5米，∴50.510EM=，∴EM=1米，∴EO=1+1.5=2.5米．故答案为2.5．17．可能【分析】根据中心投影是由点光源发出的光线形成的投影可以得到三角形是否相似【详解】解：∵中心投影是由点光源发出的光线形成的投影∴当两根木杆距离点灯距离相等时它们各自的顶端与自己的影子的顶端连线所形解析：可能根据中心投影是由点光源发出的光线形成的投影可以得到三角形是否相似．【详解】解：∵中心投影是由点光源发出的光线形成的投影，∴当两根木杆距离点灯距离相等时它们各自的顶端与自己的影子的顶端连线所形成的两个三角形相似，否则不相似，故答案为：可能．【点睛】本题考查了相似三角形的应用及中心投影的知识，解题的关键是了解中心投影是由点光源发出的光线形成的投影．18．7【分析】根据几何体的三视图可进行求解【详解】解：根据题意得：则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）故答案为7【点睛】本题主要考查几何体的三视图熟练掌握几何体的三视图是解题的关键解析：7【分析】根据几何体的三视图可进行求解．【详解】解：根据题意得：则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为7．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．19．24【分析】由所给的视图判断出长方体的长宽高根据体积公式计算即可【详解】由主视图可知这个长方体的长和高分别为3和4由左视图可知这个长方体的宽和高分别为2和4因此这个长方体的长宽高分别为324因此这个解析：24【分析】由所给的视图判断出长方体的长、宽、高，根据体积公式计算即可．【详解】由主视图可知，这个长方体的长和高分别为3和4，由左视图可知，这个长方体的宽和高分别为2和4，因此这个长方体的长、宽、高分别为3、2、4，因此这个长方体的体积为3×2×4＝24cm3．故答案为：24．本题是由两种视图考查长方体的特征，这种类型问题在中考试卷中经常出现，本题所用的知识是：主视图主要反映物体的长和高，左视图主要反映物体的宽和高．20．【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的体积【详解】解：先由三视图确定该几何体是圆柱体底面半径是2÷2=1（cm）高是5cm所以该几何体的体积为π×12×5=5π（cm3）故答案为：【点解析：5π【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的体积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1（cm），高是5cm．所以该几何体的体积为π×12×5=5π（cm3）．故答案为：5π．【点睛】本题考查了由三视图确定几何体和求圆柱体的体积，关键是根据三视图确定该几何体是圆柱体．三、解答题21．无22．无23．无24．无25．无26．无。

数学北师大版九年级上册第五章投影与视图：《视图》教案第1课时（含答案）第五章投影与视图5.2 视图第1课时一、教学目标1．了解视图及主视图、左视图、俯视图的概念．2．会画圆柱、圆锥、球的三种视图，并能判定简单物体的视图．3．经历有关视图的观察、操作、分析、抽象、概括、想象、推理、交流等过程，进一步积累数学活动经验，增强动手实践能力，发展空间观念．二、教学重点及难点重点：从投影的角度加深对三视图的理解，会画简单几何体的三视图．难点：对三视图的理解．三、教学用具多媒体课件、直尺或三角板．四、相关资源《三视图》微课.五、教学过程【情境引入】横看成岭侧成峰，远近高低各不同；不识庐山真面目，只缘身在此山中.这首诗正是诗人从不同方向看同一物体看到了不同的景观，我们这节课也学着诗人的眼光从不同方向看同一物体，一起来看看我们会有哪些新发现.设计意图：通过熟悉的诗引出课题，能够激发学生的学习兴趣，也能很好地反映本节课的主题．【探究新知】想一想如图，假设有一束平行光线从正面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗？把你想象的正投影画出来，并与同伴交流．如果平行光线从左面投射到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？师生活动：教师出示问题，学生思考、讨论，教师先讲解一些概念，然后引导学生完成本题．教师讲解：用正投影的方法绘制的物体在投影面上的图形，称为物体的视图．在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图，这样大体上就把一个物体的形状特征用平面图形表示出来了．通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图．解：上图所示的物体的主视图、左视图和俯视图分别是：设计意图：在学生思考、讨论的基础上，引入视图和三种视图的概念．议一议（1）下图中物体的形状分别可以看成什么样的几何体？（2）在下图中分别找出上述几何体的主视图．（3）上述各物体的左视图是什么？俯视图呢？师生活动：教师出示问题，学生思考、讨论，最后得出答案．答：（1）（甲）物体可以看成圆柱；（乙）物体可以看成圆锥；（丙）物体可以看成球．（2）圆柱的主视图是图（A），圆锥的主视图是图（E）,球的主视图是图（C）．（3）（甲）（乙）（丙）三物体的三种视图如下：设计意图：首先让学生经历把实物抽象成几何体的过程，然后通过辨认找出主视图，在此基础上让学生动手画出它们的左视图和俯视图，从而经历由圆柱、圆锥和球到其三种视图的转化过程，发展学生的空间观念．【典例精析】例下图是一个蒙古包的照片，小明认为这个蒙古包可以看成下图右边所示的几何体，你能帮小明画出这个几何体的三种视图吗？师生活动：教师出示问题，学生思考、讨论、动手画图．解：这个几何体的主视图、左视图和俯视图如下图所示．设计意图：一方面使学生巩固对圆锥、圆柱三种视图的认识，另一方面也使学生初步认识简单组合体的三种视图．【课堂练习】1．将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起。

九年级数学上册第五章《投影与视图》测试卷-北师大版（含答案）（满分120 分）一、选择题（每题3分，共30 分）1. 如图放置的圆柱体的左视图为（）2.小明从路灯底部走开时，他的影子（）A.逐渐变长B. 逐渐变短C.不变D.无法确定3.下面所给几何体的俯视图是（）4．小红拿着一块正方形纸板站在阳光下，则正方形纸板的影子不可能是（）A.正方形B. 平行四边形C. 圆形D.线段5.如图所示的物体由两个紧靠在一起的圆柱体组成，它的主视图是（）6.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的大小的变化情况是（）A. 越来越小B. 越来越大C. 大小不变D.不能确定7.下列投影一定不会改变△ABC 的形状和大小的是（）A.中心投影B.平行投影C.当△ABC 平行于投影面时的正投影D.当△ABC 平行于投影面时的平行投影8.如图是一个几何体的三视图，则该几何体的展开图可以是（）9.下列几何体是由4个相同的小正方体搭成的，其中主视图和左视图相同的是（）10.如图是某工件的三视图，则此工件的体积为（）A.144π c m3B. 12π c m3C. 36π c m3D.24π c m3二、填空题（每题4 分，共28分）11．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是____________.12.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说："广场上的大灯泡一定位于两人__________________________.13.如图，三角尺与其在灯光照射下的投影组成位似图形，它们的相似比为2 ：5，且三角尺的一边长为8 c m，则这条边在投影中的对应边长为____________________.14. 太阳光线形成的投影称为____________________像手电筒、路灯、台灯的光线形成的投影称为_______________________.15.长方体的主视图、俯视图如图所示，则其左视图面积为____________________.16．一个几何体的三视图如图所示，其中主视图、左视图都是腰长为4，底边为2的等腰三角形，则这个几何体的体积为_________________.17.如图，在A 时测得旗杆CD的影长DE是4 m，B时测得的影长DF是8 m，两次的日照光线恰好垂直，则旗杆的高度为______________.三、解答题（一）（每题 6 分，共18 分）18. 画出如图所示几何体的三视图.19.如图，水平放置长方体底面是长为4和宽为2的矩形，它的主视图的面积为12.（1）求长方体的体积；（2）画出长方体的左视图.（用1c m代表1个单位长度）20.如图，小明利用所学的数学知识测量旗杆AB 的高度.（1）请你根据小明在阳光下的投影，画出旗杆AB 在阳光下的投影；（2）已知小明的身高为1.6 m，在同一时刻测得小明和旗杆AB 的投影长分别为0.8 m和6 m，求旗杆AB 的高.四、解答题（二）（每题8分，共24 分）21.一个几何体的三视图如图所示，（1）这个几何体名称是___________；（2）求该几何体的全面积.22.小明把镜子放在离树（AB）8 米的点E处，然后沿着直线BE后退到点D，这时恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.4米，CD=1.6 米，请你计算树（AB）的高度.23.如图所示为一几何体的三视图.（1）写出这个几何体的名称；（2）若三视图中的长方形的长为10 c m，正三角形的边长为4 c m，求这个几何体的侧面积.五、解答题（三）（每题10 分，共20 分）24. 5个棱长为1的正方体组成如图所示的几何体.（1）该几何体的体积是________（立方单位），表面积是______________（平方单位）；（2）画出该几何体的主视图和左视图.25.由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数.（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图；（2）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中.参考答案一、1.A 2.A 3.B 4.C 5.A 6.A 7.C 8.A 9.C 10.B 二、11.3 12.之间 13.20c m 14.平行投影 中心投影 15. 3 16.15317.42m 三、18.解：三视图如下图所示：19.解：(1 )12 x 2 =2420.解：(1)如图所示：(2)如图，∵ DE 、AB 都垂直于地面，且光线DF //AC ， ∴∠DEF=∠ABC ， ∠DFE=∠ACB ， ∴ Rt △DEF~Rt △ABC=,=1.60.86DE EF AB BC AB 即 ∴AB=12(m )答：旗杆AB 的高为12 m .四、21.解：(1)圆柱 (2)S 底圆=π·12=π S 侧=2π· 1·3=6π ∴S 全=2π+6π=8π(c m 2)22.解：由题意得∠B=∠D =90° 又由光的反射原理可知∠AEB =∠CED ∴△ABE~△CDE)81.6=2.41,(6=3A B AB B E AB CD DE 即∴米23.解：(1)三棱柱(2)侧面积为：3 x 4 x 10= 120(c m 2) 五、24.解：(1)5 22(2)如图所示：25.解：(1)这个几何体的主视图和左视图如图所示：(2)要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：。

九年级上学期第5章《投影与视图》单元测试卷时间90分钟，满分120分姓名：__________ 班级：__________考号：__________成绩：__________一、单选题（共10题；共30分）1．如图几何体的主视图是()A．B．C．D．2．如图所示的几何体是由若干个完全相同的小正方体组成，从左面看这个几何体得到的平面图形是( )A．B．C．D．3．学校超市的货架上摆放着某品牌方便面，从三个不同的方向看可以看到下图所示的形状图，则货架上的方便面至多有()A．7盒B．8盒C．9盒D．10盒4．如图是一根空心方管，它的俯视图是()A．B．C．D．5．一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是一个圆，那么这个几何体的表面积是()A．6πB．4πC．8πD．46．如图，正三棱柱的主视图为()A．B．C．D．7．用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个数为( )A．5B．6C．7D．88．圆形的纸片在平行投影下的正投影是()A．圆形B．椭圆形C．线段D．以上都可能9．已知一个几何体如图所示，则该几何体的左视图是()A．B．C．D．10．如图，白炽灯下有一个乒乓球，当乒乓球越接近灯泡时，它在地面上的影子()A．越大B．越小C．不变D．无法确定二、填空题（共6题；共24分）11．如图，一长方体木板上有两个洞，一个是正方形形状的，一个是圆形形状的，对于以下4种几何体，你觉得哪一种作为塞子既可以堵住圆形空洞又可以堵住方形空洞？（填序号）．12．水平放置的长方体的底面是长和宽分别是4和6的长方形，它的左视图的面积是12，则这个长方体的体积等于．13．如图是由6个棱长均为1的正方体组成的几何体，它的左视图的面积为．14．某个立体图形的三视图的形状都相同，请你写出一种这样的几何体．15．一个几何体由几个大小相同的小立方块搭成，从上面和从左面看到的这个几何体的形状如图所示，则这个几何体中小正方体的个数最少是个．16．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要块正方体木块，至多需要块正方体木块．三、解答题（共6题；共66分）17．如图是一个由一些相同的小立方块塔成的几何体的俯视图，小正方形中的数字表示该位置的小立方块的个数．（1）请你画出它的主视图与左视图．（2）若每个小正方体的边长都为1，求这个几何体的表面积．18．根据如图所给出的几何体从三个方向看得到的形状图，试确定几何体中小正方体的数目的范围．19．已知下图为一几何体的三视图（1）写出这个几何体的名称；（2）任意画出它的一种表面展开图；（3）若主视图的长为10cm，俯视图中三角形的边长为4cm，求这个几何体的侧面积．20．如图1，是由一些棱长为单位1的相同的小正方体组合成的简单几何体．（1）图中有个小正方体；（2）请在图1右侧方格中分别画出几何体的主视图、左视图；（3）不改变（2）中所画的主视图和左视图，最多还能在图1中添加个小正方体．21．如图是由5个边长为1的正方体叠放而成的一个几何体，请画出这个几何体的三视图．（用铅笔描黑）22．根据要求完成下列题目：（1）图中有块小正方体；（2）请在下面方格纸中分别画出它的主视图，左视图和俯视图．（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．试题答案及解析部分一、填空题1．如图几何体的主视图是()A．B．C．D．【解答】解：由图可得，几何体的主视图是：故选：A．2．如图所示的几何体是由若干个完全相同的小正方体组成，从左面看这个几何体得到的平面图形是( )A．B．C．D．【解答】解：从左面看这个几何体得到的平面图形是：故选：B．3．学校超市的货架上摆放着某品牌方便面，从三个不同的方向看可以看到下图所示的形状图，则货架上的方便面至多有()A．7盒B．8盒C．9盒D．10盒【解答】解：由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，求出至多有9盒，故选：C．4．如图是一根空心方管，它的俯视图是()A ．B ．C ．D ． 【解答】解：如图所示：俯视图应该是．故选：B ． 5．一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是一个圆，那么这个几何体的表面积是( )A ．6πB ．4πC ．8πD ．4【解答】解：根据题目的描述，可以判断出这个几何体应该是个圆柱，且它的底面圆的半径为1，高为2， 那么它的表面积221126πππ=⨯+⨯⨯⨯=，故选：A ．6．如图，正三棱柱的主视图为( )A ．B ．C ．D ．【解答】解：正三棱柱的主视图是矩形，主视图中间有竖着的实线．故选：B ．7．用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个数为( )A．5B．6C．7D．8【解答】解：由俯视图可得最底层有5个小正方体，由主视图可得第一列和第三列都有2个正方体，那么最少需要527+=个正方体．故选：C．8．圆形的纸片在平行投影下的正投影是()A．圆形B．椭圆形C．线段D．以上都可能【解答】解：圆形的纸片在平行投影下的正投影可能是圆形、椭圆形、线段，故选：D．9．已知一个几何体如图所示，则该几何体的左视图是()A．B．C．D．【解答】解：观察图形可知，该几何体的左视图是．故选：D．10．如图，白炽灯下有一个乒乓球，当乒乓球越接近灯泡时，它在地面上的影子()A．越大B．越小C．不变D．无法确定【解答】解：白炽灯向上移时，阴影会逐渐变小；相反当乒乓球越接近灯泡时，它在地面上的影子变大．故选：A．二、解答题11．如图，一长方体木板上有两个洞，一个是正方形形状的，一个是圆形形状的，对于以下4种几何体，你觉得哪一种作为塞子既可以堵住圆形空洞又可以堵住方形空洞？②（填序号）．【解答】解：圆柱的俯视图是圆，可以堵住圆形空洞，它的正视图和左视图是长方形，可以堵住方形空洞，故圆柱是最佳选项，故答案为②．12．水平放置的长方体的底面是长和宽分别是4和6的长方形，它的左视图的面积是12，则这个长方体的体积等于48．【解答】解：它的左视图的面积为12，长为6，因此宽为2，即长方体的高为2，因此体积为：46248⨯⨯=．故答案为：48．13．如图是由6个棱长均为1的正方体组成的几何体，它的左视图的面积为4．【解答】解：从左边看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故答案为：4．14．某个立体图形的三视图的形状都相同，请你写出一种这样的几何体球（答案不唯一）．．【解答】解：球的3 个视图都为圆；正方体的 3 个视图都为正方形；所以主视图、左视图和俯视图都一样的几何体为球、正方体等．故答案为：球（答案不唯一）．15．一个几何体由几个大小相同的小立方块搭成，从上面和从左面看到的这个几何体的形状如图所示，则这个几何体中小正方体的个数最少是5个．【解答】解：搭这样的几何体最少需要415+=个小正方体，最多需要426+=个小正方体，故答案为：516．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要6块正方体木块，至多需要块正方体木块．【解答】解：易得第一层最少有4个正方体，最多有12个正方体；第二层最少有2个正方体，最多有4个，故最少有6个小正方形，至多要16块小正方体．故答案为：6，16．三、解答题17．如图是一个由一些相同的小立方块塔成的几何体的俯视图，小正方形中的数字表示该位置的小立方块的个数．（1）请你画出它的主视图与左视图．（2）若每个小正方体的边长都为1，求这个几何体的表面积．【解答】解：（1）如图所示：（2）(929252)(11)⨯+⨯+⨯⨯⨯=⨯461=．46答：这个几何体的表面积为46．18．根据如图所给出的几何体从三个方向看得到的形状图，试确定几何体中小正方体的数目的范围．【解答】解：根据题意，构成几何体所需正方体最多情况如图（1）所示，构成几何体所需正方体最少情况如图（2）所示：所以最多需要11个，最少需要9个小正方体．19．已知下图为一几何体的三视图（1）写出这个几何体的名称；（2）任意画出它的一种表面展开图；（3）若主视图的长为10cm ，俯视图中三角形的边长为4cm ，求这个几何体的侧面积．【解答】解：（1）由三视图知该几何体是：三棱柱；（2）其展开图如下：（3）()234103120S S cm =⨯=⨯⨯=侧长．20．如图1，是由一些棱长为单位1的相同的小正方体组合成的简单几何体．（1）图中有 10 个小正方体；（2）请在图1右侧方格中分别画出几何体的主视图、左视图；（3）不改变（2）中所画的主视图和左视图，最多还能在图1中添加个小正方体．【解答】解：（1）正方体的个数：13610++=，（2）如图所示：；（3）不改变（2）中所画的主视图和左视图，最多还能在图1中添加第一排的右边2列的2个，第2排的右边第3列的2个，+=．224答：最多还能在图1中添加4个小正方体．故答案为：10；4．21．如图是由5个边长为1的正方体叠放而成的一个几何体，请画出这个几何体的三视图．（用铅笔描黑）【解答】解：如图所示：24．根据要求完成下列题目：（1）图中有6块小正方体；（2）请在下面方格纸中分别画出它的主视图，左视图和俯视图．（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要 个小立方块，最多要 个小立方块．【解答】解：（1）图中有6块小正方体；故答案为：6；（2）如图所示：；（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要5个小立方块，最多要7个小立方块．故答案为：5，7．1、三人行，必有我师。
