电动车充电器原理及维修全波整流器采用四个二极管和一个变压器来实现整流。
交流电经变压器降压后,通过四个二极管将电流导通的方向限制在单方向上,以得到一个正弦波的全波整流电路。
而半波整流器只使用两个二极管,将电流导通的方向限制在单方向上,即得到一个半波正弦电路。
整流后的电流是固定的直流电流,但它仍然具有很高的纹波。
为了去除这些纹波,需要使用滤波器。
滤波器是一种电容器,用于储存电荷并平滑输出电流。
通过选择适当的电容值,可以滤波并获得平稳的直流输出电压。
调节是电动车充电器中最重要的步骤之一、调节器可以控制输出的电流和电压,以满足电动车电池的需要。
常见的调节器包括线性稳压器和开关稳压器。
线性稳压器通过调节器件的导通和关断来调节电压。
当电流过大时,稳压器会降低输出的电压,从而保持电流恒定。
这种调节器的缺点是效率较低,因为它会将多余的电能以热量的形式消耗掉。
开关稳压器利用反馈回路和开关元件的开关操作来调节电压。
它通过以高频开关的方式来控制电流,从而降低能量损耗并提高转换效率。
开关稳压器通常有两种类型,即开关模式和开关流模式。
开关模式稳压器效率高,但电磁干扰较大,开关流模式稳压器的电磁干扰较小,但效率低。
维修电动车充电器可能涉及以下几个方面:检查输入电源、检查输出电压和电流、更换损坏的元件等。
首先,检查输入电源的稳定性和电压是否正常。
如果电源不稳定或电压过低,则可能导致充电器无法正常工作。
其次,检查输出电压和电流是否在规定范围内。
如果输出电压或电流不正确,可能是调节器件故障或滤波器电容损坏的原因。
此外,还需要检查充电器电路中的元件是否损坏,如二极管、电容器和稳压器等。
如果发现元件损坏,应及时更换。
总之,电动车充电器的原理和维修,主要是通过整流、滤波和调节这三个步骤来将交流电转换为直流电,并通过控制电流和电压为电动车电池充电。
在维修方面,需要检查输入电源、输出电压和电流以及元件的损坏情况,并及时更换损坏的元件来保证充电器的正常工作。
电动车充电器工作原理及常见故障维修1.变压阶段:充电器首先将交流电源的电压从家庭电源的220V降至适合电动车充电的较低电压,一般为36V或48V。
这一步骤主要通过变压器完成。
变压器是通过绕组的互感作用来实现电压的变化。
2.整流阶段:当电压降低到适合电动车充电的电压范围后,充电器将交流电通过整流器进行整流,将交流电转化为直流电。
整流器通常采用二极管桥式整流器,它将交流电的正半周期和负半周期分别变为单向直流电。
3.充电控制阶段:整流后的直流电被送入电动车的电池进行充电。
充电控制主要是通过充电控制器实现的,它可以根据电池的电压和电流情况来调节充电器的输出电流和电压。
当电池电压达到一定值时,充电控制器会自动切断充电器的输出,避免过充。
同时,充电控制器还能监测电池的温度,当温度过高时会停止充电,以保护电池的安全。
1.充电器无输出电流:可能原因有:输入电压不稳定、充电插头接触不良、充电控制器故障等。
解决方法是检查家庭电源电压是否稳定,检查充电插头是否紧固,如果以上问题都没有,则需要更换充电控制器。
2.充电时间过长:充电时间过长可能是由于充电器输出电流过小或电池容量过大所导致。
解决方法是检查充电器的输出电流是否满足电池的充电需求,如果不满足,可以考虑更换合适电流输出的充电器。
3.充电器发热严重:充电器发热严重可能是由于充电器内部元件损坏或使用环境不当所导致。
解决方法是检查充电器内部元件是否损坏,如果有损坏需要更换;另外,还要确保充电器通风良好,避免在高温环境下使用。
4.充电器输出电压不稳定:充电器输出电压不稳定可能是由于充电器内部元件老化或故障所导致。
解决方法是检查充电器内部元件的连接是否良好,如果没有松动情况,可能需要更换内部元件来修复问题。
总结:电动车充电器的工作原理是通过变压、整流和充电控制来实现的,其基本原理是将交流电通过变压器和整流器转化为直流电进行充电。
常见故障有充电器无输出电流、充电时间过长、充电器发热严重、充电器输出电压不稳定等,需要通过维修方法来解决。
电动车充电器维修随着全民健康理念的普及,每个人都意识到环境污染对身体健康的危害,因此越来越多的人选择购买电动车。
但是,电动车充电器是一个比较容易出现故障的部件,因此电动车充电器维修变得非常重要。
一、电动车充电器的工作原理电动车充电器的主要工作原理是将电力转换成适合电动车充电使用的直流电。
充电器一般包括两个部分:一个是变压器,一个是整流器。
变压器主要作用是将电压从220伏特或110伏特降至相对较低的电压,再经过整流器将交流电转换为直流电,最后供电给电动车电池充电。
二、电动车充电器常见故障和维修1、充电故障充电故障是最常见的电动车充电器故障之一。
充电故障一般是由于充电器电路线路发生故障导致的。
这种故障一般表现为电动车插上充电器后无法充电或者无法正常充电的情况。
解决方法是可以先检查充电线路是否连接正确,再检查充电器电路器件是否损坏。
2、故障代码有些充电器在出现故障时会显示相应的故障代码。
如果出现故障代码,则需要查阅充电器故障代码表,根据代码进行排查和维修。
例如,若出现“F02”故障代码,则表明充电器的输出电压超出了允许范围,在这种情况下,需要检查变压器是否故障或降压电阻是否损坏。
3、散热系统故障电动车充电器的散热系统是其正常运转的关键因素之一,如果散热系统发生故障,则会导致充电器无法正常工作。
通常情况下,散热系统的故障主要表现为散热性能下降或风扇不能正常工作。
解决方法是需要及时清理充电器散热孔或更换相应的风扇。
4、充电器损坏充电器在使用过程中会因为长时间使用或者操作不当导致损坏。
针对这种情况,解决方法是需要更换相应的器件或者更换整个充电器。
三、如何保养电动车充电器1、避免水浸以及碰撞电动车充电器是一个比较易损坏的部件,需要特别注意保护。
在使用过程中要避免水浸以及碰撞,尽量避免在潮湿的环境下使用或使用过程中不小心摔落。
2、注意散热正常运转的电动车充电器需要良好的散热条件。
在潮湿环境下或者长时间使用后,会发生散热性能下降的情况。
电动车充电器的工作原理及维修大全一、工作原理:1.整流:充电器接收到来自交流电源的电能后,首先会经过整流电路将交流电转换为直流电。
整流电路主要由整流桥以及相应的滤波电容和电阻组成。
整流桥通过将来自交流电源的电流进行正向和反向的转换,使电流可以单向流向电池。
2.恒流充电:在整流后,充电器会根据电池的充电状态,输出适当的电流进行充电。
当电池电量较低时,充电器会提供较大的电流以加快充电速度;当电池电量较高时,充电器会自动降低电流以防止电池过度充电。
充电器中的恒流充电电路主要由控制器和功率晶体管组成。
二、维修方法:如果电动车充电器出现故障,可以尝试以下几种维修方法:1.检查电源:首先检查充电器所连接的电源是否正常工作。
可以将其他设备连接到相同的电源插座上,观察其是否正常工作。
若电源正常,则说明充电器出现故障。
2.检查电源线:检查充电器的电源线是否破损或接触不良。
拔下电源线,检查是否有明显的损坏或变形。
如果发现电源线损坏,应及时更换。
3.清洁充电器:如果充电器有灰尘或污垢,可以使用干布或刷子轻轻清洁。
在清洁前,应先拔下电源线。
4.检查充电器输出:使用万用表或电压表,测量充电器的输出电压是否正常。
根据电动车的要求,确认充电器输出的电压是否与之匹配。
5.更换损坏部件:若以上方法无法解决故障,有可能是充电器内部的一些零件损坏。
这时需要找到问题所在,并将其更换或修复。
遇到更复杂的故障,建议寻求专业技术人员的帮助。
综上所述,电动车充电器的工作原理是通过整流和恒流充电实现将交流电转换为直流电,然后根据电池的充放电状态控制输出电流。
若出现故障,可以从检查电源、清洁充电器、检查输出电压等方面进行维修,必要时更换损坏部件。

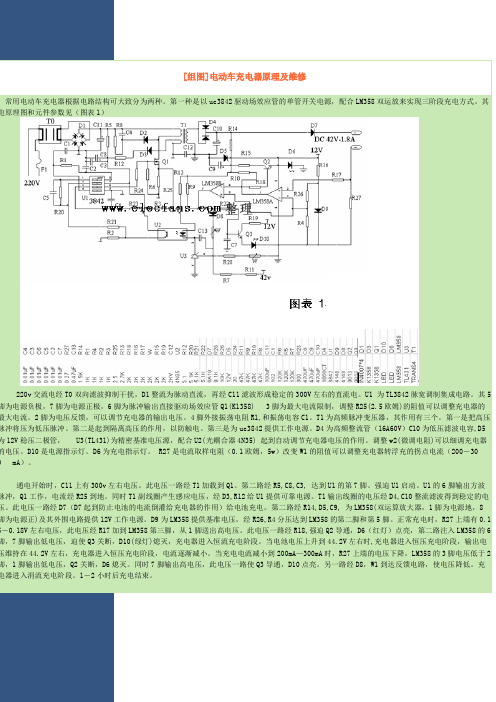

常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源,配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1)图表 1220v交流电经T0双向滤波抑制干扰,D1整流为脉动直流,再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极,7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制,调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈,可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器,其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用,以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管(16A60V)C10为低压滤波电容,D5为12V 稳压二极管,U3(TL431)为精密基准电压源,配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻(0.1欧姆,5w)改变W1的阻值可以调整充电器转浮充的拐点电流(200-300 mA)。
通电开始时,C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲,Q1工作,电流经R25到地。
同时T1副线圈产生感应电压,经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7(D7起到防止电池的电流倒灌给充电器的作用)给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器,1脚为电源地,8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压,经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器工作原理及维修1.输入电源:电动车充电器通常使用交流电源,一般为家庭用220V电源。
该电源通过插头与电动车充电器的输入端相连。
2.整流器:电动车充电器的第一步是将输入电源的交流电转换成直流电。
这通常通过整流器来完成,整流器可以将交流电源转换成具有特定方向的直流电流。
3.滤波电路:在整流器转换交流电为直流电的过程中,往往会产生一些纹波电流,这不利于电池的正常充电。
为了去除这些纹波电流,电动车充电器通常使用滤波电路进行滤波处理。
4.控制电路:电动车充电器还配备了一个控制电路,在充电过程中可以监测电池的电压和电流,并根据设定的充电模式来调节输出电流和电压。
5.输出电流调整:根据电动车的电池容量和充电需求,电动车充电器可以通过控制电路来调整输出电流的大小,以满足电池的快速充电需求。
6.充电停止:当电池充满时,电动车充电器会自动停止充电,以防止电池过充并延长电池寿命。
1.检查电源:如果电动车充电器没有反应,首先要检查输入电源是否正常工作,包括插座和电源线。
2.检查电源开关:有些电动车充电器配备了开关,确保开关在合适的位置。
3.检查输出电压:使用电压表测量电动车充电器的输出电压。
如果输出电压不稳定或不正确,可能是整流器故障导致的。
4.检查输出电流:使用电流表测量电动车充电器的输出电流。
如果输出电流不稳定或不正确,可能是整流器或其他电路元件的故障导致的。
5.检查电池连接器:检查电动车充电器与电池之间的连接器是否松动或脏污。
如果连接不良,可以重新连接或清洁连接器。
6.检查电池状态:如果充电器看起来工作正常,但电池仍无法充电或不能充满,请检查电池本身的状态。
可能是电池损坏或需要更换的原因。
总结:电动车充电器的工作原理是将输入的交流电转换成特定的直流电,并通过控制电路来调节输出电流和电压,以快速充电电动车的电池。
在维修充电器时,需要检查电源、开关、输出电压、输出电流、电池连接器以及电池状态等方面。
维修充电器时应注意安全,避免触电等意外发生。
电动车充电器原理及维修维修充电器基本电性故障1.关闭自动防溢泄压装置:在充电器工作时,内部可能发生电压过高的情况,此时自动防溢泄压装置会自动断开电源,防止电压继续上升导致短路或设备损坏。
然而,如果自动防溢泄压装置发生故障,它可能会误认为电压过高并不断断开电源。
这时候,需要修理或更换自动防溢泄压装置。
2.故障电磁继电器:电磁继电器在充电器中起到断开或连接主电路的作用。
当电磁继电器发生故障时,充电器无法正常工作。
这时,需要维修或更换电磁继电器。
3.故障半导体器件:充电器中有很多半导体器件,如二极管、晶体管等。
当这些器件中的任何一个发生故障时,充电器无法正常工作。
在这种情况下,需要检查和更换故障器件。
4.线路短路:电充电器的线路中可能会发生短路,导致电能无法正常传输。
这可能是由于线路温度过高、绝缘层损坏、线路连接松动等原因造成的。
在这种情况下,需要修复或更换短路线路。
5.故障电容器:电池充电器中的电容器起到电能存储的作用。
当电容器失效时,充电器无法储存足够的电能进行充电。
这时候,需要修理或更换电容器。
维修充电器机械部分故障充电器的机械部分也可能发生故障,这些故障包括:1.风扇老化或故障:风扇负责散热,保持充电器的正常工作温度。
当风扇老化或故障时,它可能无法正常工作,导致充电器过热,甚至损坏其他部件。
在这种情况下,需要更换风扇。
2.开关老化或故障:充电器的开关用于控制电源的连接和断开。
当开关老化或故障时,它无法正常工作,导致充电器无法启动或停止。
在这种情况下,需要修理或更换开关。
3.过载保护装置故障:过载保护装置会在充电器电流超过额定值时自动断开电源,以保护充电器和电池。
当过载保护装置发生故障时,它可能无法正常工作,导致电流过大,损坏充电器和电池。
在这种情况下,需要修理或更换过载保护装置。
在维修充电器时,安全是最重要的。
首先,需要断开充电器的电源,并使用绝缘工具进行维修。
其次,应仔细阅读充电器的维修手册,并按照手册上的步骤进行操作。
电动车充电器工作原理及常见故障维修输入电源部分主要是将家庭市电或者其他交流电源的电能通过绕组进行变压、整流、滤波等处理,得到低电压高频交流电,供给输出充电电路。
其中,变压器负责变换输入电源的电压,整流桥负责将交流电转换为直流电,滤波电容负责平滑输出电压。
输出充电电路部分主要是通过电流传感器、控制电路、开关电源等组成,实现对电动车电池组的充电控制。
电流传感器主要用于检测电池组的充电需求,控制电路根据检测结果调整充电电流和电压,确保电动车能够安全、高效地充电。
在实际使用中,电动车充电器可能会出现一些常见故障,下面介绍几种常见故障及维修方法。
1.充电器不工作或工作不正常:首先检查充电器的电源连接是否正常,确保输入电源的供电正常。
如果电源正常,检查充电器的保险丝是否熔断,如果熔断需更换新的保险丝。
如果以上情况排除,可能是控制电路故障,建议送修或更换充电器。
2.充电器发热:正常情况下充电器在工作时会有一定的发热,但如果发热过于明显可能是充电器内部散热不良。
可以尝试清理充电器散热风扇或附近的风道,确保散热良好。
如果清理后仍然过热,可能是充电器内部元件老化或故障,需更换相应元件。
3.充电器充电效果差:充电器充电时间过长或充电不充分可能是充电电路或充电控制电路出现问题。
首先检查电池组是否正常,如果电池组有损坏需更换电池组。
如果电池组正常,可能是充电电路内部元件老化,建议送修或更换充电器。
4.充电器产生噪音:充电器在工作时产生一定的噪音是正常现象,但如果噪音过大或出现异响可能是充电器内部元件松动或损坏。
建议停止使用充电器,并送修或更换充电器。
总之,电动车充电器是保证电动车正常运行的关键组件,正确理解充电器的工作原理及能够解决常见故障是非常重要的。
对于大部分故障来说,首先要检查电源连接是否正常,然后进一步检查内部元件的状态,必要时送修或更换充电器。
常见电动车充电器的原理及维修首先我们把充电器内部的电路基本结构部件进行了分割和注解电动车充电器其实还有另外的电路结构,大致可以分成2个大的板块,TL494芯片组成的半桥电路,UC3842芯片组成反激式电路,各自都有自己的特点。
目前市场上面绝大部分的充电器都是3842电路,我们就用3842作为我们主要讲解例子。
1.输入线2.NTC3.输入保险丝4.整流管×45.400V滤波电容6.PWM芯片38427.3842供电部分8.启动电阻9.MOS管10.开关变压器11.光耦12.输出整流管13.输出滤波电容14.控制部分供电15.运放LM324/35816.电流采样电阻17.输出保险丝18.输出线补充:19.输出电压控制部件(431)三、充电器工作基本原理基本的工作方框图注:图片里面的电流基准其实和电流检测存在比较关系,为了画的方便和直观,连到了一起!下面就这个基本工作方框图我们简单的说一下,怎么和维修的思路结合在一起。
充电器工作原理是一个比较复杂的过程,而维修讲究的是把把复杂的东西简单化,理清思路,剔除一些不必要的障碍,是一个高级维修技工必备的要素,所以我们一般会说:会维修的人不会设计,会设计的人不会维修。
因为维修的人容易把复杂的东西去简单化,他去搞设计往往会出现一些致命的错误,而设计师去搞维修,我们会看到一幅比较搞笑的画面,设计师会把产品从头到脚分析一遍,甚至画出电路图,否则他会感觉无从下手。
还是简单的说说由3842芯片构成的充电器工作原理:首先AC220电压经由保险丝,NTC和EMI滤波整流滤波变换至300V左右的直流电压,经启动电阻提供给3842(7脚)初始工作电压,驱动MOS管开关动作,开关变压器在MOS管的开关作用下,会不断的储存->释放,而使输出绕组感应到的电能经过整流滤波输出的直流电压,通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚,控制3842的输出(6脚)的占空比,以达到稳定的输出电压值。
电动车充电器原理及维修
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源,配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1
点击图片在新窗口查看清晰大图
图表1
工作原理:220v交流电经T0双向滤波抑制干扰,D1整流为脉动直流,再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极,7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制,调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈,可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器,其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用,以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管(16A60V)C10为低压滤波电容,D5为12V稳压二极管, U3(TL431)为精密基准电压源,配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻(0.1欧姆,5w)改变W1的阻值可以调整充电器转浮充的拐点电流(200-300 mA)通电开始时,C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲,Q1工作,电流经R25到地。
同时T1副线圈产生感应电压,经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7(D7起到防止电池的电流倒灌给充电器的作用)给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器,1脚为电源地,8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压,经R26,R4分压达到LM358的第二脚和第5脚。
正常充电时,R27上端有0.15-0.18V左右电压,此电压经R17加到LM358第三脚,从1脚送出高电压。
此电压一路经R18,强迫Q2导通,D6(红灯)点亮,第二路注入LM358的6脚,7脚输出低电压,迫使Q3关断,D10(绿灯)熄灭,充电器进入恒流充电阶段。
当电池电压上升到44.2V左右时,充电器进入恒压充电阶段,输出电压维持在44.2V左右,充电器进入恒压充电阶段,电流逐渐减小。
当充电电流减小到200mA—300mA时,R27上端的电压下降,LM358的3脚电压低于2脚,1脚输出低电压,Q2关断,D6熄灭。
同时7脚输出高电压,此电压一路使Q3导通,D10点亮。
另一路经D8,W1到达反馈电路,使电压降低。
充电器进入涓流充电阶段。
1-2小时后充电结束。
充电器常见的故障有三大类:
1:高压故障 2;低压故障 3:高压,低压均有故障。
高压故障的主要现象是指示灯不亮,其特征有保险丝熔断,整流二极管D1击穿,电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路,U1无启动电压。
更换以上元件即可修复。
若U1的7脚有11V以上电压,8脚有5V电压,说明U1
基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1,且Q1不发烫,一般是D2,C4失效,若是Q1击穿且发烫,一般是低压部分有漏电或短路,过大或UC3842的6脚输出脉冲波形不正常,Q1的开关损耗和发热量大增,导致Q1过热烧毁。
高压故障的其他现象有指示灯闪烁,输出电压偏低且不稳定,一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。
另有一种罕见的高压故障是输出电压偏高到120V以上,一般是U2失效,R13开路所致或U3击穿使U1的2脚电压拉低,6脚送出超宽脉冲。
此时不能长时间通电,否则将严重烧毁低压电路。
低压故障大部分是充电器与电池正负极接反,导致R27烧断,LM358击穿。
其现象是红灯一直亮,绿灯不亮,输出电压低,或者输出电压接近0V,更换以上元件即可修复。
另外W2因抖动,输出电压漂移,若输出电压偏高,电池会过充,严重失水,发烫,最终导致热失控,充爆电池。
若输出电压偏低,会导致电池欠充。
高低压电路均有故障时,通电前应首先全面检测所有的二极管,三极管,光耦合器4N35,场效应管,电解电容,集成电路,R25,R5,R12,R27,尤其是D4(16A60V,快恢复二极管),C10(63V,470UF)。
避免盲目通电使故障范围进一步扩大。
有一部分充电器输出端具有防反接,防短路等特殊功能。
其实就是输出端多加一个继电器,在反接,短路的情况下继电器不工作,充电器无电压输出。
还有一部分充电器也具有防反接,防短路的功能,其原理与前面介绍的不同,其低压电路的启动电压由被充电池提供,且接有一个二极管(防反接)。
待电源正常启动后,就由充电器提供低压工作电源。
第二种充电器的控制芯片一般是以TL494为核心,推动2只13007高压三极管。
配合LM324(4运算放大器),实现三阶段充电。
见图表2
点击图片在新窗口查看清晰大图
220V交流电经D1-D4整流,C5滤波得到300V左右直流电。
此电压给C4充电,经TF1高压绕组,TF2主绕组,V2等形成启动电流。
TF2反馈绕组产生感应电压,使V1,V2轮流导通。
因此在TF1低压供电绕组产生电压,经D9,D10整流,C8滤波,给TL494,LM324,V3,V4等供电。
此时输出电压较低。
TL494启动后其8脚,11脚轮流输出脉冲,推动V3,V4,经TF2反馈绕组激励V1,V2。
使V1,V2,由自激状态转入受控状态。
TF2输出绕组电压上升,此电压经R29,R26,R27分压后反馈给TL494的1脚(电压反馈)使输出电压稳定在41.2V上。
R30是电流取样电阻,充电时R30产生压降。
此电压经R11,R12反馈给TL494的15脚(电流反馈)使充电电流恒定在1.8A左右。
另外充电电流在D20上产生压降,经R42到达LM324的3脚。
使2脚输出高电压点亮充电灯,同时7脚输出低电压,浮充灯熄灭。
充电器进入恒流充电阶段。
而且7脚低电压拉低D19阳极的电压。
使TL494的1脚电压降低,这将导致充电器最高输出电压达到44.8V。
当电池电压上升至44.8V时,进入恒压阶段。
当充电电流降低到0.3A—0.4A时LM324的3脚电压降低,1脚输出低电压,充电灯熄灭。
同时7脚输出高电压,浮充灯点亮。
而且7脚高电压抬高D19阳极的电压。
使TL494的1脚电压上升,这将导致充电器输出电压降低到41.2V上。
充电器进入浮充。
