极限配合与技术测量试题库完整.doc

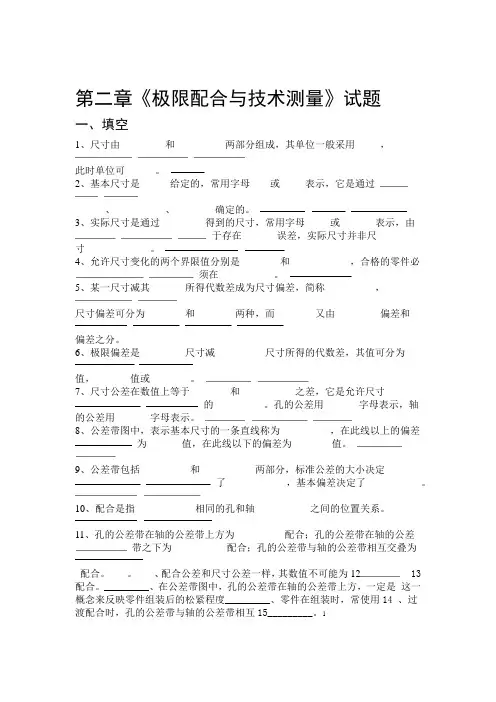

第二章《极限配合与技术测量》试题一、填空1、尺寸由和两部分组成，其单位一般采用，此时单位可。

2、基本尺寸是给定的，常用字母或表示，它是通过、、确定的。

3、实际尺寸是通过得到的尺寸，常用字母或表示，由于存在误差，实际尺寸并非尺寸。

4、允许尺寸变化的两个界限值分别是和，合格的零件必须在。

5、某一尺寸减其所得代数差成为尺寸偏差，简称，尺寸偏差可分为和两种，而又由偏差和偏差之分。

6、极限偏差是尺寸减尺寸所得的代数差，其值可分为值，值或。

7、尺寸公差在数值上等于和之差，它是允许尺寸的。

孔的公差用字母表示，轴的公差用字母表示。

8、公差带图中，表示基本尺寸的一条直线称为，在此线以上的偏差为值，在此线以下的偏差为值。

9、公差带包括和两部分，标准公差的大小决定了，基本偏差决定了。

10、配合是指相同的孔和轴之间的位置关系。

11、孔的公差带在轴的公差带上方为配合；孔的公差带在轴的公差带之下为配合；孔的公差带与轴的公差带相互交叠为配合。

、配合公差和尺寸公差一样，其数值不可能为12 13配合。

_________、在公差带图中，孔的公差带在轴的公差带上方，一定是这一概念来反映零件组装后的松紧程度_________、零件在组装时，常使用14 、过渡配合时，孔的公差带与轴的公差带相互15_________。

116、过盈配合中，除零过盈外，孔的实际尺寸永远_______轴的实际尺寸。

17、ES<ei时，一定是________配合.18、国家标准规定：标准公差等级有________个。

标准公差用_______表示。

19、在相同的尺寸段中，IT5比IT8公差数值____（大，小）。

20、国家标准规定：孔和轴各有_______种公差带位置。

21、基本偏差为H的孔，其下偏差是________。

22、Ф60H8/f8是_________（间隙、过盈、过渡）配合。

23、Ф20F7的含义是________________________________________。

《极限配合与技术测量》题库您的姓名： [填空题] *_________________________________一、选择题,将正确答案的编号填在括号里。

(每题1分,共20分)1、分度值为0.02mm的游标卡尺,当游标卡尺的读数为42.18mm时,游标上第9格刻线应对齐尺身上（）mm的刻线。

[单选题] *A、24B、42C、51(正确答案)D、602、分度值为0.04mm的游标卡尺,当游标上的零刻线对齐尺身上15mm的刻线,游标上第50格刻线与尺身上64mm的刻线对齐,此时读数值为（） [单选题] *A、15mm+0.02×50mm=16mmB、15mm(正确答案)C、64mmD、64mm-50mm=14mm3、用游标卡尺的深度尺测量槽深时,尺身应（）槽底。

[单选题] *A、垂直于(正确答案)B、平行于C、倾斜于4、关于游标量具的应用,下列说法中正确的是（） [单选题] *A、三用游标卡尺通常只能用来测量零件的长度、厚度和内外径尺B、双面游标卡尺不仅可以测量长度、厚度、内外径,还可测量槽的宽度及深度C、游标深度尺主要用于测量孔、槽的深度,不能测量台阶的高度D、游标高度尺不但能测量工件的高度尺寸,还能进行划线(正确答案)5、千分尺上棘轮的作用是（）。

[单选题] *A、校正千分尺的零位B、便于旋转微分筒C、限制测量力(正确答案)D、补偿温度变化的影响6、关于外径千分尺的特点,下列说法中错误的是（）。

[单选题] *A、使用灵活,读数准确B、测量精度比游标卡尺高C、在生产中使用广泛D、螺纹传动副的精度很高,因而适合测量精度要求很高的零件(正确答案)7、下列千分尺中与外径千分尺的刻线方向相同的是（）。

[单选题] *A、内侧千分尺B、内径千分尺C、深度千分尺D、螺纹千分尺(正确答案)8、量块是一种精密的量具,应用较为广泛,但他不能用于（）。

[单选题] *A、评定表面粗糙度(正确答案)B、检定和校准其他量具、量仪C、调整量具和量仪的零位D、调整精密机床、精密划线等9、关于量块的特性,下列说法正确的是（）。

极限配合与技术测量基础题库一、选择题1、关于孔和轴的概念，下列说法错误的是（）。

A．圆柱形的内表面为孔，圆柱形的外表面为轴B．由截面呈矩形的四个内表面或外表面形成一个孔或一个轴C．从装配关系上看，包容面为孔，被包容面为轴D．从加工过程上看，切削过程中尺寸由小变大的为孔，尺寸由大变小的为轴2、基本尺寸是（）。

A．测量时得到的B．加工时得到的C．装配后得到的D．设计时给定的3、最大极限尺寸与基本尺寸的关系是（）。

A．前者大于后者B．前者小于后者C．前者等于后者D．两者之间的大小无法确定4、极限偏差是（）。

A．设计时确定的B．加工后测量得到的C．实际尺寸减基本尺寸的代数差D．最大极限尺寸减最小极限尺寸之差5、最小极限尺寸减去其基本尺寸所得的代数差为（）。

A．上偏差B．下偏差C．基本偏差D．实际偏差6、当上偏差或下偏差为零值时，在图样上（）。

A．必须标出零值B．不用标出零值C．标与不标零值皆可D．识具体情况而定7、实际偏差是（）。

A．设计时给定的B．直接测量得到的C．通过测量、计算得到的D．最大极限尺寸与最小极限尺寸之代数差8、某尺寸的实际偏差为零，则该实际尺寸（）。

A．必定合格B．为零件的真实尺寸C．等于基本尺寸D．等于最小极限尺寸9、尺寸公差带图的零线表示（）。

A．最大极限尺寸B．最小极限尺寸C．基本尺寸D．实际尺寸10、关于尺寸公差，下列说法中正确的是（）。

A．尺寸公差只能大于零，故公差值前应标“+”号B．尺寸公差是用绝对值定义的，没有正、负的含义，故公差值前不应标“+”号C．尺寸公差不能为负值，但可为零D．尺寸公差为允许尺寸变动范围的界限值11、关于偏差与公差之间的关系，下列说法中正确的是（）。

A．上偏差越大，公差越大B．实际偏差越大，公差越大C．下偏差越大，公差越大D．上、下偏差之间的绝对值越大，公差越大12、当孔的最大极限尺寸与轴的最小极限尺寸之代数差为正值时，此代数差称为（）。

A．最大间隙B．最小间隙C．最大过盈D．最小过盈13、当孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为（）。

阳谷技工学校2010级机电专业《极限配合与技术测量基础》第一章试卷姓名：一、填空题（每空1分，共20分）1、设计时给定的尺寸称为，而通过测量得到的尺寸称为。

2、基准孔的基本偏差代号是，基准轴的基本偏差代号是。

3、在公差带图中，确定的一条基准直线称为零线。

正偏差位于零线的。

4、公差带包括公差带和公差带两要素。

5、一个配合尺寸的上偏差大于零，下偏差小于零，这种配合称为配合。

6、标准公差规定了________级，最高级为__________最低级为__________。

7、φ30H7/f6表示该孔轴为基制的配合。

8、滚动轴承内圈与轴颈配合是基制，外圈与壳孔配合是基制。

9、标准中规定尺寸的基准温度为，实际中温度高测量时，测量出的尺寸略些。

10、在配合制的选用中，一般应优先选用制配合，因为的加工较经济。

二、选择题（每小题2分，共16分。

每小题选项中只有一个答案是正确的，请将正确答案的序号填在题后的括号内）1、最大极限尺寸减其基本尺寸所得到的代数差称为. . . . ..（）A、上偏差B、下偏差C、基本偏差2、配合是---------相同的孔与轴的结合。

……………. （）Ａ、基本尺寸Ｂ、实际尺寸Ｃ、作用尺寸3、比较两尺寸精度高低的依据是两尺寸的………………..（）A、公差等级的高低B、公差值的大小C、基本偏差的大小4、基本偏差为f的轴的公差带与基准孔H的公差带形成……..（）A.间隙配合B.过渡配合C.过盈配合5、尺寸的合格条件是…………….……………………. ……. （）A.实际尺寸等于基本尺寸B.实际偏差在公差范围内C.实际尺寸等于最大极限尺寸。

6、间隙配合的孔公差带在轴公差带……………………….（）A、之上B、之下C、相互交叠7、公差的大小等于………………………………………….（）A、实际尺寸减其基本尺寸B、上偏差减下偏差C、极限尺寸减实际尺寸8、在标准规定的配合制选用表中，标有黑三角符号的为……….（）A、优先选用B、不选用C、尽量不选用三、判断题（每小题2分，共20分。

极限配合与技术测量单选题100道及答案1.基本尺寸是（）。

A.测量时得到的尺寸B.设计时给定的尺寸C.加工后得到的尺寸D.装配后得到的尺寸2.实际尺寸是（）。

A.测量时得到的尺寸B.设计时给定的尺寸C.加工后得到的尺寸D.装配后得到的尺寸3.最大极限尺寸与基本尺寸的差值为（）。

A.上偏差B.下偏差C.公差D.误差4.最小极限尺寸与基本尺寸的差值为（）。

A.上偏差B.下偏差C.公差D.误差5.尺寸公差是（）。

A.最大极限尺寸与最小极限尺寸之差B.最大极限尺寸与基本尺寸之差C.最小极限尺寸与基本尺寸之差D.实际尺寸与基本尺寸之差6.当孔的上偏差小于相配合的轴的下偏差时，此配合性质是（）。

A.间隙配合B.过渡配合C.过盈配合D.无法确定7.当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（）。

A.间隙配合B.过渡配合C.过盈配合D.无法确定8.当孔的上偏差大于相配合的轴的上偏差，且孔的下偏差小于相配合的轴的下偏差时，此配合性质是（）。

A.间隙配合B.过渡配合C.过盈配合D.无法确定9.基孔制是基本偏差为一定的孔的公差带，与不同（）的轴的公差带形成各种配合的一种制度。

A.基本偏差B.上偏差C.下偏差D.公差10.基轴制是基本偏差为一定的轴的公差带，与不同（）的孔的公差带形成各种配合的一种制度。

A.基本偏差B.上偏差C.下偏差D.公差11.标准公差等级分为（）级。

A.18B.20C.22D.2412.公差带的大小由（）决定。

A.标准公差B.基本偏差C.配合公差D.实际偏差13.公差带的位置由（）决定。

A.标准公差B.基本偏差C.配合公差D.实际偏差14.φ30H7/g6 是（）配合。

A.间隙B.过渡C.过盈D.无法确定15.φ30H8/js7 是（）配合。

A.间隙B.过渡C.过盈D.无法确定16.φ30H7/k6 是（）配合。

A.间隙B.过渡C.过盈D.无法确定17.φ30H7/p6 是（）配合。

A.间隙B.过渡C.过盈D.无法确定18.测量误差按其性质可分为（）。

《极限配合与技术测量基础》试卷(点击量：199)《极限配合与技术测量基础》试卷___________部_________级_________班号数________姓名___________一．填空题（1*20=20分）1.零件的几何量误差主要包含________________、________________、________________和________________。

2.国际对孔与轴公差带之间的相互关系，规定了两种基准制，即________________和________________。

3.图样上给出形状或位置公差要求的要素称为________________要素，用来确定被测要素方向或位置的要素称为________________要素。

4.标注形位公差的附加要求时，属于被测要素数量的说明，应该写在公差框格的________________，属于解释性说明，应写在公差框格的________________。

（上方/下方）5.形位公差框格分为两格或多格，公差框格中按从左到右顺序填写下列内容：形位公差的_____________、形位公差____________和有关符号、___________的字母和有关符号。

6.直线度公差的形状有三种，分别是_____________、_________________和_________________。

7.线轮廓度公差带形状是____________；面轮廓度公差带形状是______________。

8.表面粗糙度代号由表面粗糙度______________和表面粗糙度_______________及其他有关规定的项目组成。

二.判断题（1*10=10分）1.零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸合格。

（）2.尺寸公差是允许尺寸的变动量，它没有正、负的含义，且不能为零。

（）3.选用公差时，应按常用、优先、一般公差的顺序选取。

（）4.优先采用基孔制的原因主要是孔比轴难加工。

《极限配合与技术测量》试题库第一章试题一、填空题。

1．公差主要分为尺寸公差、公差、公差和公差。

2．互换性可分为和两大类。

3. 加工误差主要分为尺寸误差、误差、误差和误差。

4. 技术测量对象主要是指：、、和。

二、名词解释。

1.加工误差2.公差3.技术测量三、简答题。

1.简述公差的定义和分类。

2.什么是互换性？遵循互换性原则生产有什么优点?3.互换性怎样分类？各有什么特点？第二章试题一、填空题。

1．孔Φ45025.0010.0++的基本尺寸为 ，上偏差为 ，下偏差为 ，公差值为 。

2．根据孔和轴公差带相对位置的不同，配合可分为 、和 三大类。

3．孔的实际尺寸用符号 表示，轴的基本尺寸用符号 表示。

4．装配后孔是 面，装配后轴是 面。

5．合格零件的实际尺寸必须大于等于 尺寸，且小于等于尺寸。

6.合格零件的 偏差应控制在 偏差范围以内。

7.间隙配合中，Xmax= ，Xmin= ,间隙配合公差Tf= ，平均间隙Xa= 。

8. 标准公差数值不仅与 有关，而且也与 有关。

9.偏差和公差的正负值规定为：公差值是 值，偏差值可以为 。

10. 标准公差等级共分 级，01级最高， 级最低。

基 本偏差代号孔轴各 个。

11. 轴在 段基本偏差是下偏差，孔在 段基本偏差是上偏差。

二、选择题。

1．最大极限尺寸 基本尺寸。

（ ）A ．大于B ．等于C ．小于D ．大于、等于或小于2．确定两个基本尺寸的尺寸精确程度，是根据 （ ）A ．两尺寸的公差大小B ．两尺寸的最大极限偏差C ．两尺寸的基本偏差D ．两尺寸的公差等级3．对偏差与公差之关系，下列说法正确的是 （ ）A ．实际偏差越大，公差越大B ．上偏差越大，公差越大C ．上下偏差越大，公差越大D ．上下偏差之差的绝对值越大，公差越大4．公差带的大小由 确定 （ ）A ．基本偏差B ．标准公差C ．上偏差D ．下偏差5. 尺寸合格的条件是 （ ） A ．实际尺寸等于基本尺寸 B ．实际偏差在公差范围内C ．实际偏差处于上、下偏差之间D ．实际尺寸小于或等于基本尺寸6. 某对配合的孔和轴，测得孔为Φ50025.00+，轴为Φ50050.0034.0++，则孔轴的配合性质为 （ ）A ．间隙配合B ．过盈配合C ．过渡配合D ．过盈或过渡配合7. 极限偏差和实际偏差可以为 （ ）A ．正值 B. 负值 C. 零 D. 正值、负值或零8. 孔的尺寸减去相配合轴的尺寸之差为正值的是 （ ）A ．间隙配合B ．过盈配合C ．过渡配合D ．过渡配合或过盈配合9. 公差带的位置由 确定 （ ）A ．标准公差B ．实际偏差C ．基本偏差D ．极限偏差10. 公差的大小等于 （ ）A.实际尺寸减基本尺寸B.上偏差减下偏差C.极限尺寸减基本尺寸D.实际偏差减极限偏差11. 下列公差带代号错误的是 （ ）A. Φ50B7B. Φ50js6C. Φ50q8D. Φ50FG712. Φ70C6与Φ70F7相比，前者的标准公差值 （ ）A ．大B ．小C ．多D ．少13．最大极限尺寸 基本尺寸。

中等职业学校学年第二学期期末试卷级机电专业《极限配合与技术测量基础》试卷班级________ 学号________ 姓名_________一、填空：（共 30分，每小题1分）1、构成零件外形的点、线、面是要素，表示轮廓要素的对称中心的点、线、面是要素。

2、允许尺寸变化的两个界限分别是和。

它们是以为基数来确定的。

3、定向公差有三项，分别是、和三个项目；定位公差的项目也有三项，分别是、和；跳动公差的项目有和两项。

4、标准设置了个标准公差等级，其中级精度最高，级精度最低。

5、当被测要素是轮廓要素时，指引线的箭头应指在该要素的或其上，并应与尺寸线；被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线。

6、孔的基本偏差从至为下偏差，它们的绝对值依次逐渐；从至为上偏差，其绝对值依次逐渐。

7、圆跳动公差根据给定测量方向可分为圆跳动、圆跳动和圆跳动三种；全跳动公差分为全跳动和全跳动两种。

二、判断：（共15分，每小题1分）1、( ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、（）具有互换性的零件应该是形状和尺寸完全相同的零件。

3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、（）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

5、( ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、（）相互配合的孔和轴，其基本尺寸必然相同。

7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( ) 孔和轴的加工精度越高，则其配合精度就越高。

9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、（）代号H和h的基本偏差数值等于零。

11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的，当被测要素面积较大时为全跳动，反之为圆跳动。

《极限配合与技术测量》单元试题第一、二章概述、光滑圆柱结合的极限与配合试题一、填空题。

1 •孔①45 0..020的基本尺寸为________ ，上偏差为__________ ，下偏差为_________ ，公差值为_______ 。

2•根据孔和轴公差带相对位置的不同，配合可分为________________ 、_______ 和____________ 三大类。

3•孔的实际尺寸用符号______ 表示，轴的基本尺寸用符号______ 表示。

4 •装配后孔是________ 面，装配后轴是_________ 面。

5•合格零件的实际尺寸必须大于等于______________ 尺寸，且小于等于 _______ 尺寸。

6. 合格零件的________ 偏差应控制在_________ 偏差范围以内。

7. 间隙配合中，Xmax ___________ ，Xmin _____间隙配合公差Tf= ______________ ，平均间隙Xa= ___________ 。

8. 标准公差数值不仅与________ 有关，而且也与 ___________ 有关。

9. 偏差和公差的正负值规定为：公差值是______ 值，偏差值可以为_____________________ 。

10. 标准公差等级共分______ 级，01级最高，______ 级最低。

基本偏差代号孔轴各______ 个。

11. 轴在______ 段基本偏差是下偏差，孔在_________ 段基本偏差是上偏差。

12•公差主要分为尺寸公差、 ______ 公差、_______ 公差和 _______ 公差。

13. ________________________ 互换性可分为 _ 和 两大类。

14. 加工误差主要分为尺寸误差、 _____ 误差、 ______ 误差和 ________ 误差 15. 技术测量对象主要是指:16. 标准的级别有:、选择题。

（完整版）极限配合与技术测量基础练习册.绪论⼀、填空题1、互换性是指制成的的⼀批零件或部件，不做任何、、，就能进⾏装配，并能保证满⾜机械产品的的⼀种特性。

2、零件的⼏何量误差主要包含、、和等。

3、制定和贯彻是实现互换性的基础，对零件的是保证互换性⽣产的重要⼿段。

⼆、判断题1、互换性要求零件具有⼀定的加⼯精度。

（）2、零件在加⼯过程中的误差是不可避免的。

（）3、具有互换性的零件应该是形状和尺⼨完全相同的零件。

（）4、测量的⽬的只是为了判定加⼯后的零件是否合格。

（）三、简答题1、互换性原则对机械制造有何意义？2、具有互换性的零件的⼏何参数是否必须加⼯成完全⼀样？为什么？第⼀章光滑圆柱形结合的极限与配合1-1基本术语及其定义⼀、填空题1、零件装配后，其结合处形成包容与被包容的关系，凡统称为孔，统称伟轴。

2、以加⼯形成的结果区分孔和轴：在切削过程中尺⼨由⼤变⼩的为，尺⼨由⼩变⼤的为。

3、尺⼨由和两部分组成，如30mm，60um等。

4、零件上实际存在的，通过获得的某⼀孔、轴的尺⼨称为。

5、允许尺⼨变化的两个界限分别是和。

它们是以为基数来确定的。

6、零件的尺⼨合格时，其实际尺⼨应在和之间。

7、尺⼨偏差可分为和两种，⽽⼜有偏差和偏差之分。

8、孔的上偏差⽤表⽰，孔的下偏差⽤表⽰；轴的上偏差⽤表⽰，轴的下偏差⽤表⽰；9、当最⼤极限尺⼨等于公称尺⼨时，其偏差等于0，当零件的实际尺⼨等于其公称尺⼨时，其偏差等于0。

10、零件的减其公称尺⼨所得的代数差伟实际偏差，当实际偏差在和之间时，尺⼨合格。

11、尺⼨公差是允许尺⼨的，因此公差值前不能有。

12、在公差带图中，表⽰公称尺⼨的⼀条直线称为。

在此线以上的偏差为，在此线以下的偏差为。

13、尺⼨公差带的两个要素分别是和。

14、相同的，相互结合的孔和轴之间的关系称为配合。

15、孔的尺⼨减去相配合的轴的尺⼨之差为时是间隙，为时是过盈。

16、根据形成间隙或过盈的情况，配合分为、和三类。
