多工器技术在广播电视调频发射系统中的应用

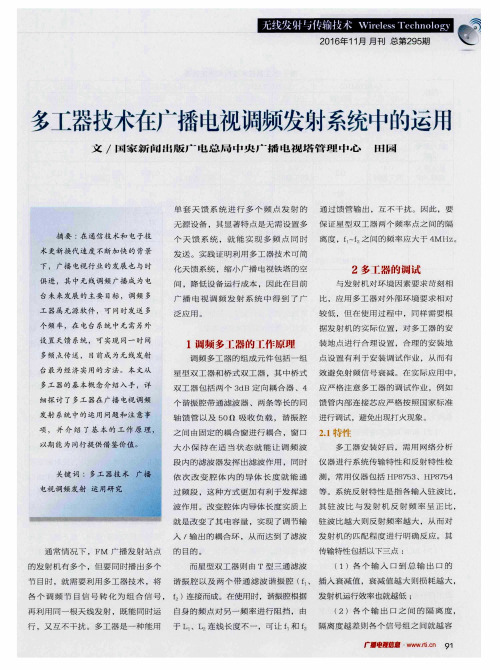

广播电视调频发射系统中的多工器技术研究摘要：无线调频广播是现代广播电视行业发展的重要目标，由于调频多工器属于无源硬件范畴，（为更好地对多工器进行应用，掌握多工器技术运用方案，首先需要明确多工器基本情况及其组成和实现方式等内容，以便为后续的研究和使用奠定良好基础。

基于此，本篇文章对广播电视调频发射系统中的多工器技术进行研究，以供参考。

关键词：广播电视；调频发射系统；多工器技术；应用分析引言广播台周围的电磁辐射场往往比较复杂，长波频率影响调频信号的复盖和收听，多路复用器基于支持在一定时间内多点传输的无源软件原理，通过日反馈从不同频率信道传输多个信号，并防止广播信号干扰，以满足无线发射场的使用要求，这对于节省直流电塔空间和运营成本具有重要的现实意义。

1多工器的系统构成及运行原理FM复用器主要由星复用器和桥式复用器组成，其中桥式复用器由两个三相方向耦合器、四个谐振通道、两个长度相同的同步通道和50dB吸收负载组成，为了使滤波器在调频之间工作，必须通过固定窗口连接四个谐振室，并且窗口还必须根据内部导线长度的变化保持适当的导线长度变化是电容器，从而实现回路效应，它在输入输出过程中调整导线长度，从而实现滤波器目标[2]—实际上，需要确定三相联接的紧密程度，然后检查整个联接回路的输入输出功率，以确保插入腔损耗达到最佳，从而确保整个多路复用器在调频星复用器传输系统中有效地工作，包括三路t形滤波器和两个带谐振子(f1)。

f2)实际上，共鸣装置通常使用自己的频率来阻挡其他频率集，f1键和f2键通过引入管道以获得不间断的效果，因此需要确保f1和F2-> 4 MHz的两个倍频点之间的隔离。

2广播电视服务站发展现状近年来，随着我国社会经济的逐步发展和科学技术的不断进步，广播电视服务站硬件条件得到了较大改善，传媒设备数量持续增加，电视节目制作和传播质量稳步提高，但常规设备运维以及管理难度也随之增加，这对广播电视服务站的自身发展带来了新的考验与挑战。

多工器技术在广播电视调频发射系统中的应用
多工器是一种能够在单个信道上同时传输多个信号的设备，目前在广播电视调频发射系统中被广泛应用。

多工器技术可以以更高的效率和更低的成本来满足不断增长的传输需求，同时还能提高广播电视调频发射系统的可靠性和稳定性。

广播电视调频发射系统使用多工器技术可以使多个信号在同一频段上同时传输，避免了频谱资源的浪费。

同时，多工器技术可以优化系统的带宽利用，减少信号传输的时间延迟，确保了广播电视节目的同步性和连贯性。

此外，多工器技术还可以提高广播电视的输出功率，增强了信号的传输距离，使广播电视覆盖范围更广。

多工器技术的应用还可以增强广播电视调频发射系统的可靠性和稳定性。

使用多个信号同时传输时，如果其中一个信号出现了问题，不会影响其他信号的传输，确保了整个系统的连续性和稳定性。

此外，多工器技术还可以减少系统中的干扰和噪声，并提高系统的抗干扰能力。

在现代的广播电视调频发射系统中，多工器技术的应用越来越广泛，它可以实现更高效、更稳定和更优质的信号传输。

未来，多工器技术还将继续发挥重要作用，在广播电视调频发射系统中实现更高的功率输出、更长的传输距离、更好的抗干扰能力等方面不断创新。

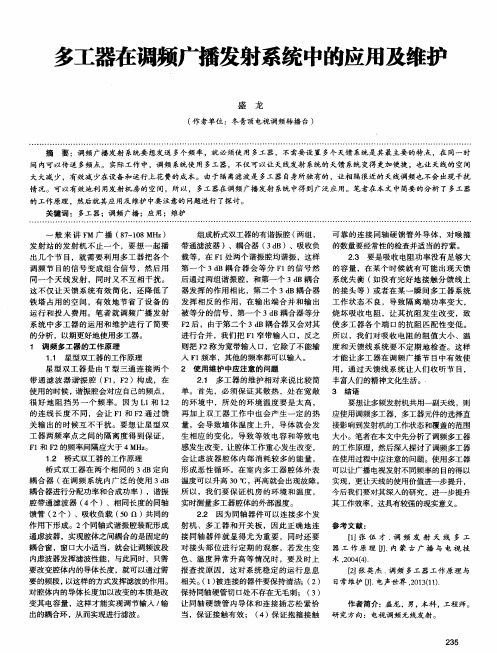

浅议多工器技术在调频发射系统中的应用和维护[摘要] 多工器技术广泛应用于调频发射上，多数台站都会用到三工、五工器，甚至六工、七工器。

这说明调频多工器技术已经是一项很成熟、完备的技术。

发射台站的技术人员要做的就是如何把多工器技术融入到调频发射系统中，发挥它的优势，及时发现、排除它的故障，更好为无线广播事业服务。

本文以调频六工器为例主要介绍了调频多工器的组成、工作原理以及在维护过程中发现的一些问题和注意事项。

详细介绍了星型双工器和恒输入阻抗带通型桥式双工器的工作原理。

希望通过本文的阐述，对同行有所帮助。

[关键词] 多工器双工器调频发射无线广播定向耦合器一、概况调频多工器是一种能用一套天馈系统发送多个频点的无源设备，它的一个显著特点是可以不必设置多个天馈系统，就能实现多频点的同时发送。

实践证明，利用调频多工器技术，不但简化了天馈系统，省却了占用铁塔的空间，而且又降低了设备的投资和运行费用。

同时由于多工器本身的滤波隔离作用，大大减小了多副天线近距离产生的串扰。

所以多工器被广泛运用到调颇发射上。

我们现转播省台音乐、生活、交通、女性、97频道五套调频节目，有四部1kw和一部3kw 全固态调频发射机，分别由发射机输出载频为90.6MHz、93.3MHz、99.8 MHz、101.9 MHz、104.9MHz的功率信号。

我们采用了由上海明珠广播电视科技有限公司生产的1kw+3kw调频六工器，将五部发射机合成到一套天馈线系统。

剩余的空闲一端为第五工器，设计频率为103.6MHz，为省新闻广播预备。

下面就谈谈几年来对调频多工器的应用情况、一些浅显的了解，以及使用中出现的问题。

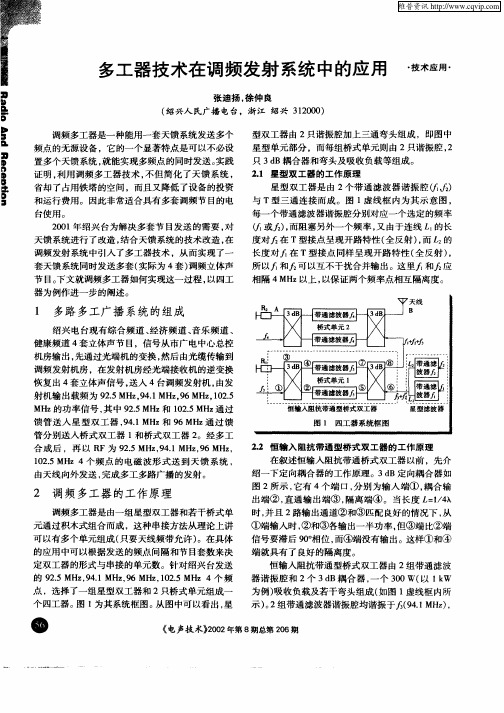

二、调频多工器的组成及工作原理调频多工器是由一组星型双工器和若干桥式单元组合而成，图1中左边虚框内为桥式双工，采用了两个3dB耦合器和两个带通滤波器,由于功率输入端不采用谐振器件，各输入端呈宽带特性，且输入阻抗恒定，所以这种形式易于级联扩展，隔离度较为理想；右边为星点式双工，由两个带通滤波器或谐振滤波器组成，各输入端呈窄带特性。

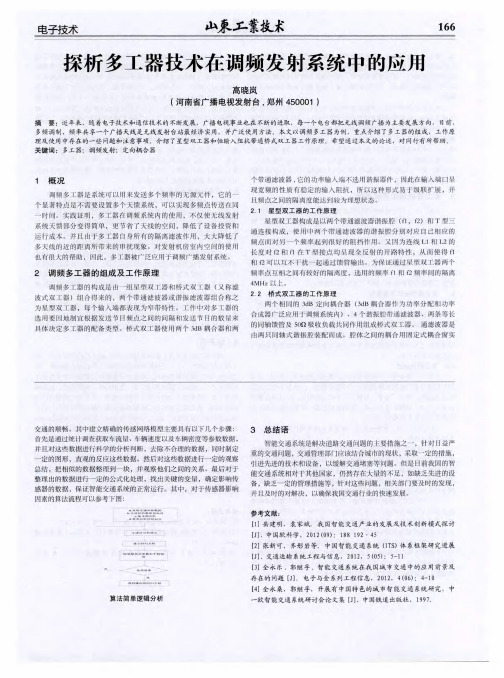

Technology Application技术应用DCW223数字通信世界2019.04在新媒体发展的刺激下，我国广播电视行业开始进行转型改革，为了提高自身的市场竞争力和收视率，许多广播电视台顺应时代发展趋势，加快了现代化建设的脚步。

无线调频发射系统在其中发挥着重要作用，多工器则是无线调频发射系统的重要组成部分，因此探究多工器技术在广播电视调频发射系统中的应用具有积极意义。

1 多工器简述多工器是一种可以利用单套发射天线实现多个频点发射的调频设备，它能整合数个低强度的调频信号形成一组高强度的调频信号，因此也被称作多频道合成器。

以结构作为依据对多工器进行分类，可以将多工器分为宽带型，星型，桥式恒输入阻抗器，混合型等。

以输入端口的数量为标准对多工器进行分类，可以将多工器分为多工和双工，多个双工器可以组成一个多工器。

在多工器中，最为基础的是双工器，常见的双工器有星型和桥式两种。

其中星型双工器具有结构简单、价格低廉等优点，其阻抗变换特性可以使其具有较快的信号传输速度，而且在调频的过程中，星型双工器不会对其他滤波器的通频带造成影响，其缺点是维修难度高、频率间隔过大。

桥式双工器一般由3dB 耦合器和带通滤波器组成，输入阻抗恒定，易于级联扩展，但成本要高于星型双工器。

多工器多用于城市广播电视发射铁塔空间位置不足的情况下，采用多工器可以满足多套调频节目播送的要求，同时还能够省去架设多副天线所需的成本投入。

但是，多工器应用前，要通过技术指标测试确定其质量优劣，以免对调频广播电视的播出质量造成不利影响。

2 多工器技术在广播电视调频发射系统中的应用研究2.1 多工器的安装和调试分析多工器一般拥有较为优良的抗干扰能力，因此对安装环境没有太多的要求，即使如此，在进行安装作业的过程中最好还是要选择一个比较良好的位置，方便安装作业以及今后调试维护工作的开展。

在安装的过程中需要特别注意馈管内部连接芯质量的可靠性，保障其达到国家相关规范标准，做到尺寸合理、连接紧密。

0 引言随着社会的发展进步，市场经济体制不断改革，这也带动了各行各业在管理方面的革新，就广播电视台而言，想要提升其市场竞争力以及收视率就必须使广播电台更加信息化、科学化，尽可能的激发出无线调频系统的作用，之后还要对人们的喜好需求有一个充分的了解，将其社会发展走向与之进行结合，从而做出更加符合大众审美的节目，由此来看，无线调频发射系统对广播电视台起到重要作用，而在此项系统中，多工器是其重要的组成部分，为了保证广播电视台更好的服务于人民，本文主要分析了多工器的具体构架及其技术原理，并且对其进行了系统的了解，以此来避免不必要的资源浪费，达到节约成本的目的。

1 多工器技术概括多工器使用一套天馈系统，同时对多个频点进行发送任务，不需要对多个天馈系统进行反复设置，从而降低了工作设备的投入、运行、维护的费用。

除此之外，多工器本身存在的带通滤波器能够使其在运行过程中自动产生隔离效果，这样一来，就直接减少了多副天线一起产生的信号干扰现象，从而利用一些较弱的信号完成较强信号的输出，保证系统的正常运行。

再次，由于多工器自身的作用以及对输入端口的数据信息的特殊处理，可以使信号在信息受到干扰的状况下依旧可以呈现上升趋势，同时能够输出更高质量的信号，信号强度不减反增。

当然，要想更好的发挥调频广播发射领域的作用，相关技术人员可以充分利用多工器的特点并加以应用。

2 电视调频发射系统中多工器技术的运用要点2.1 多工器的安装多工器想要达到最佳的状态和提高使用寿命，就需要在安装时注重尺寸的一致性和紧密性，以及给料器的质量符合国家规定的标准，安装后能稳定可靠的使用，避免使用过程中发生损坏或故障。

多工器相较于发射机的优点是，抗干扰能力强，对环境要求较低。

因此，只要找到合适安装的位置，就能方便以后的调试和维护工作。

2.2 多工器的调试（1）与参数信息相结合，使系统标准负载与总输出对接，做好试机，分析当前发射机驻波比，当其处于常规状态后，将总输出移动到天线系统之中；（2）如果所有的天线系统都能正常投标，则可以取消后续的调试，或者使用第一个组件、第二个单元和最后一个系统按调试顺序对输入进行适当的微调。

电视调频发射系统中多工器技术的运用陈㊀蓉新疆克拉玛依广播电视台ꎬ新疆克拉玛依８３４０００摘要:正常情况下ꎬＦＭ广播发射站点有多台发射机ꎬ若想在同一时间播放多个节目ꎬ需要发挥多工器的作用ꎬ将各个调频节目信号变成组合信号ꎬ利用同一根天线进行发射ꎬ在各个信号同时运行的基础上ꎬ又相互独立ꎬ具有缩小电视铁塔空间㊁降低运行成本等作用ꎬ目前被广泛应用于电视调频发射系统之中ꎮ关键词:调频发射系统ꎻ多工器技术ꎻ应用要点中图分类号:ＴＮ９４８.５３０引言随着社会的发展进步ꎬ市场经济体制不断改革ꎬ这也带动了各行各业在管理方面的革新ꎬ就广播电视台而言ꎬ想要提升其市场竞争力以及收视率就必须使广播电台更加信息化㊁科学化ꎬ尽可能的激发出无线调频系统的作用ꎬ之后还要对人们的喜好需求有一个充分的了解ꎬ将其社会发展走向与之进行结合ꎬ从而做出更加符合大众审美的节目ꎬ由此来看ꎬ无线调频发射系统对广播电视台起到重要作用ꎬ而在此项系统中ꎬ多工器是其重要的组成部分ꎬ为了保证广播电视台更好的服务于人民ꎬ本文主要分析了多工器的具体构架及其技术原理ꎬ并且对其进行了系统的了解ꎬ以此来避免不必要的资源浪费ꎬ达到节约成本的目的ꎮ１多工系统概述１.１定义多工系统在运行过程中ꎬ利用多个弱调频信号通过无源网络将其转化为一组强调频信号ꎮ在多工器技术应用下ꎬ信号之间能够有效结合起来ꎬ不但不会相互干扰ꎬ还会提高信号的强度ꎬ该系统中的 工 主要是指组合后的频率或频道[１]ꎮ１.２系统构成混合型多工器主要分为三个部分ꎬ一部分为三分贝耦合器ꎬ属于定向耦合器的一种ꎬ能够对功率进行分配与合成处理ꎬ利用铜进行制作ꎻ另一部分为带通滤波器ꎬ其通带平坦㊁窄小ꎬ阻带特性较为良好ꎬ主要通过同轴谐振腔滤波器辅助运行ꎬ能够在设备中利用电磁能量ꎬ形成微波电磁震荡结构ꎬ影响滤波器运行质量ꎻ还有一部分是吸收电阻与假负荷ꎬ其中前者的容量为窄带通过功率的５ １０％ꎻ采用小功率㊁自然冷却的方式ꎻ后者的主要作用在于明确特性阻抗ꎬ是多工系统中的重要部分ꎬ采用水冷㊁风冷的冷却方式ꎮ１.３运行原理调频多工器主要包括星型双工器与桥式双工器ꎬ其中前者包括两个带通滤波器谐振腔㊁Ｔ型连接而成ꎻ后者包括３ｄＢ定向耦合器㊁谐振腔带通滤波器㊁吸收负载等ꎮ此类多工器的应用环境要求较低ꎬ在应用中需要明确多工器㊁发射机所处位置ꎬ便于安装调试ꎮ在应用中ꎬ桥式双工器的调整步骤为:首先明确３ｄＢ耦合器紧密型ꎬ检查输入㊁输出风格ꎬ将插入腔损耗值调整到最佳状态ꎬ并确保整个墙体隔离度适宜ꎬ使多工器能够在广电发射系统㊁远程监控系统中发挥出最大作用[２]ꎮ２电视调频发射系统中多工器技术的运用要点２.１多工器的安装多工器想要达到最佳的状态和提高使用寿命ꎬ就需要在安装时注重尺寸的一致性和紧密性ꎬ以及给料器的质量符合国家规定的标准ꎬ安装后能稳定可靠的使用ꎬ避免使用过程中发生损坏或故障ꎮ多工器相较于发射机的优点是ꎬ抗干扰能力强ꎬ对环境要求较低ꎮ因此ꎬ只要找到合适安装的位置ꎬ就能方７６应用电子技术㊀㊀㊀㊀㊀㊀㊀㊀㊀２０１９年第０９期㊀㊀便以后的调试和维护工作ꎮ２.２多工器的调试(１)与参数信息相结合ꎬ使系统标准负载与总输出对接ꎬ做好试机ꎬ分析当前发射机驻波比ꎬ当其处于常规状态后ꎬ将总输出移动到天线系统之中ꎻ(２)如果所有的天线系统都能正常投标ꎬ则可以取消后续的调试ꎬ或者使用第一个组件㊁第二个单元和最后一个系统按调试顺序对输入进行适当的微调ꎮ调试靠近天线端口的电桥ꎬ然后调整单元负载ꎬ以此顺序完成星型单元的有效调整ꎻ(３)在对桥式单元进行调试后ꎬ可在此基础上对星型单元进行调整ꎬ对其指标进行二次测定ꎻ在此过程中ꎬ如若出现指标与之不符等情况ꎬ需要再次进行检测ꎬ直至全部指标均符合检测要求[３]ꎮ２.３控制多工器外部温度一般情况下ꎬ维修人员可以根据多工器的外部温度检测设备是否出现故障ꎬ多工器的温度要比外界温度高出３０ħ左右ꎬ所以ꎬ想要确保多工器设备正常运行ꎬ就需要在一个特定的环境下ꎬ环境的温度不能过高ꎬ否则多工器设备容易出现故障ꎮ为了后续能便于维护和保养ꎬ根据多工运行时自身带有能量的实际情况ꎬ多工器最好安装在宽广㊁散热性好的场地上ꎬ避免了场地温度过高加快设备空腔的温度上升ꎮ空腔温度的上升还会影响设备的使用寿命ꎬ原因就是ꎬ内㊁外导体的热应力响应较大ꎬ导致设备中的等效电容和电感发生不同反应的变化ꎬ腔体工作中心频率改变ꎬ滤波器内部消耗的热能增加ꎬ造成恶性循环ꎬ从而使多工器设备的寿命缩短ꎮ２.４保障组件之间的密切连接同轴器件一般的构成部分包括过度器㊁弯头和连接组件等ꎬ这些构成部分相互协调可以充分发挥同轴器件的作用ꎬ保障多工器㊁发射机等组件的密切联系ꎮ当然ꎬ为了保证多工器正常有效应用在广播电视调频中ꎬ发挥其应有的作用ꎬ主要可以从以下几个方面入手:首先ꎬ为了选择合适的管内支撑ꎬ就需要充分考虑同轴硬馈管内外部导体的长度和直径ꎬ因为其内外部导体属于同轴状态ꎻ其次ꎬ要安排专业人员定期检查喉箍数量以及连接程度ꎬ更好的确保导体与插芯之间的松紧度能够呈现出合理的范围并能够紧密连接ꎻ最后ꎬ还应该格外注意的就是同轴硬馈管和导体等器件组件的清洁工作ꎬ维护组件的安全状态ꎮ当然ꎬ要想更好地实现多工器的应用效果ꎬ尽可能减少温度过高的状况的出现ꎬ就需要正确连接组件ꎬ确保各个接头之间的紧密状态ꎮ３微波扩频技术的应用分析３.１选择频点从１９８０年末开始ꎬ美国联邦通信委员会提出ꎬ在引用无线电计算机通信前不需要申请ꎬ可以直接引用ＩＳＭ频段ꎮ此时ꎬ不仅为通信领域提供了有效热点ꎬ可以提高了无线网络的应用范围而在中国ꎬ随着科技技术的持续革新ꎬ分别设计了２４ＧＨｚ与５.８ＧＨｚ作为ＩＳＭ频点ꎮ其中ꎬ前者作为ＩＥＥＥ８０２１１ｂ的标准频点ꎬ可以进行５.５Ｍｂ/ｓ与１１Ｍｂ/ｓ两种物理层速率ꎬ并且在环境改变的情况下ꎬ相应的速率也会发生改变ꎬ一般来说２Ｍｂ/ｓ㊁１Ｍｂ/ｓ速率和ＩＥＥＥ８０２１１是兼容的ꎮ了解当前ＩＳＭ波段的通信机而言ꎬ只需要保障功率谱和带外辐射符合预期设定ꎬ应用者就不需要向无线电管理部门提出申请ꎬ这样不仅简便了应用步骤ꎬ还提升了微波波段无线扩频技术的应用价值ꎮ而后者作为ＩＥＥＥ８０２１１ａ引用的标准频点ꎬ不但可以提升实践工作的速率ꎬ达到５４Ｍｂ/ｓꎬ而且有助于躲避拥挤的频点ꎬ如２４ＧＨｚꎮ另外ꎬ结合现阶段我国针对５.８ＧＨｚ微波频段提出的明确要求ꎬ其属于基础电信运营商的应用频段ꎬ可以在公共数据接入网络建设中应用ꎬ应用者必须要在应用之前ꎬ与无委员会提出申请ꎬ预防在２４ＧＨｚ频段中因为应用数量过多引发传递效率下降的问题ꎮ需要注意的是ꎬ后者与前者相比ꎬ应用成本会更高[４]ꎮ３.２选用扩频技术对比分析跳频扩频与直接序列扩频两者可知ꎬ后者具备传递距离远㊁传递速度快等优势ꎬ因此在环境支持的条件下ꎬ选择这种技术更符合现实需求ꎮ需要注意的是ꎬ若是在超出固定容限的干扰下应用ꎬ直接序列扩频技术不仅无法展现出应用作用ꎬ还会阻碍实践工作运行ꎮ以堆场等宽阔环境为例ꎬ毫无规则㊁反射源不规律的全反射将会产生较大影响ꎮ同时ꎬ工作现场引用的大型设备也会引发各种噪音ꎬ此时若直接引用直频技术不仅会阻碍信号传递ꎬ严重的还会出现中断ꎬ最终影响直频技术无线网络的有效性和稳定性ꎮ对比而言ꎬ跳频系统通过躲避的方法抵抗影响ꎬ因此可以在噪音等因素影响较大的环境中选择这种技术[５]ꎮ８６㊀㊀㊀㊀㊀㊀㊀㊀应用电子技术㊀㊀２０１９年第０９期㊀４结语在社会经济不断发展的前提下ꎬ我国的广播电视行业开始不断壮大ꎬ与此同时科学技术也在不断提高ꎬ多工器的出现更是将广播电视推向了一个新的高度ꎬ而且多工器技术不仅能够有效的进行成本节约ꎬ与此同时其自身还具备一定的过滤隔离功能ꎬ这种功能能够降低各种信号之间的相互干扰ꎬ信号强度也由此提升ꎬ更好的促进系统运营ꎬ此外ꎬ这一现象还能够从根本上提高广播电视的质量ꎬ给观众带来更好的视听觉体验ꎬ由此提高收视率ꎬ促进该行业的不断发展ꎮ参考文献[１]王岩.广播电视调频发射系统中多工器的应用[Ｊ].数字通信世界ꎬ２０１９(４):２２３.[２]吴波.电视调频发射系统中多工器技术的运用[Ｊ].数字通信世界ꎬ２０１９(６):１９９￣２００.[３]宁海波.调频广播发射系统中多工器的应用与维护[Ｊ].卫星电视与宽带多媒体ꎬ２０１９(１０):４２￣４３.[４]高中奎.广播电视调频发射系统中多工器技术的运用[Ｊ].科技资讯ꎬ２０１８(１６):２１￣２４.[５]张建军.电视调频发射系统中多工器技术的运用[Ｊ].电子测试ꎬ２０１９(２０):６１￣６２.９６应用电子技术㊀㊀㊀㊀㊀㊀㊀㊀㊀２０１９年第０９期㊀㊀。
