中考：电压和电阻(1)

2023年九年级中考物理一轮系统复习：电压和电阻-答案一、选择题（本大题共10道小题）1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。

故选:D。

4. 【答案】故选C。

5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。

N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。

故选:B。

6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U＝U1＝U2,各支路电流I1＝,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U＝U1＝U2,故C正确,D错误。

故选:C。

7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。

8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。

学校： 班级： 姓名： 考号： ………………………………密…………………………………………封………………………………线…………………罗平轻松学习辅导中心11年周末班初三中考专题三《电流、电压和电阻》一、知识回顾1、电路的组成：电源、用电器、开关、导线；连接方式：串联、并联 电路的状态：通路、短路、断路2、区分串联电路和并联电路，并分别举例说明（电流路径、开关、用电器关系）3、知道导体、绝缘体、半导体的含义、区分方法、举例（理解课本上柱状图）● 电阻1、电阻的含义导体对电流的阻碍作用符号R电阻大小的影响因素材料、长度、横截面积和温度研究方法控制变量法 2、滑动变阻器的符号 原理通过改变连入电路中电阻线的长度改变电阻大小 使用方法 一上一下、近小远大 铭牌（20Ω，1A ） 三、典例赏析与变式1.如图所示四种接法，当滑片P 向右移动时使电路的电阻变小的是AD2、在如图 (a)所示电路中，当闭合开关后，两个电压表指针偏转均为图 (b)所示，则电阻R1和R2两端的电压分别为 A ．4.8 V ，1.2 V B ．6 V ，1.2 V C ．1.2 V ，6 V D ．1.2 V ，4.8 V3．如图所示，闭合开关S 后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是 A ．电压表示数不变，灯泡L1、L2不亮 B ．电压表示数变小，灯泡L1、L2变亮 C ．电流表示数变大，灯泡L1、L2 变亮 D ．电流表、电源烧坏，灯泡L1、L2 不亮4、在下图所示的电路中，能用电压表正确测出灯L1两端电压的是： （A ）学校： 班级： 姓名： 考号： ………………………………密…………………………………………封………………………………线…………………四、考题推荐1：如图所示，下列电路中属于串联电路的是 ( B )2.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是( D )3、如图所示，当开关闭合时，发现电压表读数为零，灯L 1不亮，灯L 2亮，下列几种故障中可能是A.L 1灯丝断了B.L 1灯座短路C.L 2灯座短路D.L 2灯丝断了 4.如图所示，开关S 闭合后，电路正常工作，电压表有一定的示数。

电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。

【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。

电压使电路中形成电流，而电源是提供电压的装置。

2．电压的国际单位：伏特，用“V”表示。

其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

换算：不同的电源在电路两端产生的电压不同。

一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

3．电压表（伏特表）：测量电压的仪表。

电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。

（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。

（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。

（4）并联电池组的电压跟每节电池的电压相等。

考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。

2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。

3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。

材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。

【物理】南京市中考物理电压和电阻检测试题（含答案解析）一、选择题1．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关【答案】 D【解析】【解答】导体的电阻是导体自身的性质，和导体的材料、长度、横截面积有关，和电压、电流大小无关，ABC不符合题意，D符合题意。

故答案为：D.【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答。

2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

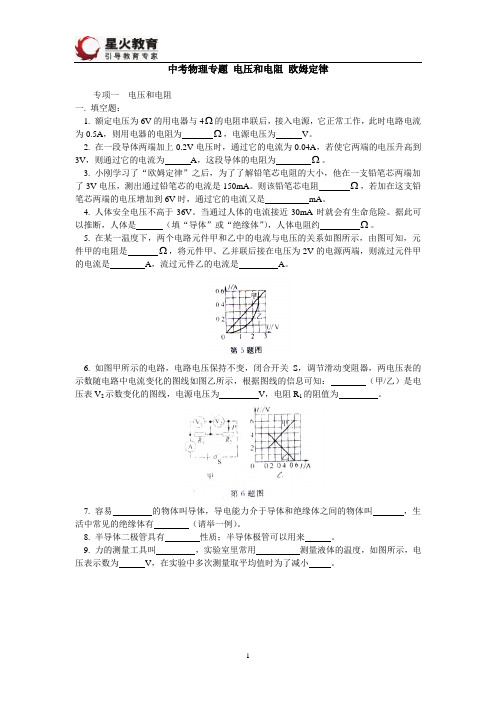

中考物理专题电压和电阻欧姆定律专项一电压和电阻一. 填空题：1. 额定电压为6V的用电器与4Ω的电阻串联后，接入电源，它正常工作，此时电路电流为0.5A，则用电器的电阻为Ω，电源电压为V。

2. 在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为A，这段导体的电阻为Ω。

3. 小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA。

则该铅笔芯电阻Ω，若加在这支铅笔芯两端的电压增加到6V时，通过它的电流又是mA。

4. 人体安全电压不高于36V。

当通过人体的电流接近30mA时就会有生命危险。

据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。

5. 在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A。

6. 如图甲所示的电路，电路电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示，根据图线的信息可知：（甲/乙）是电压表V2示数变化的图线，电源电压为V，电阻R1的阻值为。

7. 容易的物体叫导体，导电能力介于导体和绝缘体之间的物体叫，生活中常见的绝缘体有（请举一例）。

8. 半导体二极管具有性质；半导体极管可以用来。

9. 力的测量工具叫，实验室里常用测量液体的温度，如图所示，电压表示数为V，在实验中多次测量取平均值时为了减小。

10. 导体的电阻是导体本身的一种性质，它的大小决定于导体的 、 、 、 。

11. 如图所示，电源电压保持不变，R 1为一热效电阻，其阻值随温度的降低而增大。

现往R 1上擦些酒精后，热敏电阻的温度 （填“升高”或“降低”），电流表的读数 （填“变大”或“变小”）12. 如图所示，甲图读数是 ，乙图读数是 。

专题16电压电阻【思维导图】【知识点回顾】知识点一、电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1kV ＝103V，1V＝103mV，1kV＝106mV要在一段电路中产生电流，它的两端就要有电压。

2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。

电压表的示数：量程使用接线柱*表盘上刻度位置大格代表值小格代表值0～3V“-”和“3”下一行1V0.1V0～15V“-”和“15”上一行5V0.5V在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。

*部分电流表的三个接线柱是“+”、“3”和“15”。

这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。

正确使用电压表的规则：1电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；2并联电池组的电压跟每节电池的电压相等。

电压和电阻单元知识点一、电压（一）电压的作用1．电压是的原因，是提供电压的装置。

2．电路中获得持续电流的条件：①（或电路两端有电压）；②。

（注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

）3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法是“”（二）电压的单位1．国际单位：常用单位：换算关系：1Kv＝ V 1V＝ mV 1mV＝μV，2.5KV= mV3.8V= KV2．记住一些电压值：一节干电池一节蓄电池家庭电压安全电压不高于（三）电压测量：1．仪器：电压表，符号：2．读数时，看清3．使用规则：①电压表要联在电路中。

②电流从电压表的“”流入，“”流出。

否则。

③被测电压不要超过电压表的。

Ⅰ危害：被测电压超过电压表的最大量程时，。

Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量位置电压时，先选大量程，采用的方法来判断1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③和电流表并联的用电器。

2．电压表有示数而电流表无示数“电压表有示数”表明电路中电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器，此时相当于电路中串联了大电阻（电压表内阻）使电流，电流表无明显示数。

3．“电流表电压表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是。

二、电阻（一）定义及符号1．电阻是表示大小是物理量。

2．符号：。

（二）单位1．国际单位：。

2．常用单位：。

3．换算：1MΩ= KΩ1KΩ= Ω 3.8Ω= MΩ4．了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。

日常用的白炽灯，灯丝的电阻为几百欧到几千欧。

实验室用的铜线，电阻小于百分之几欧。

专题13 电路、电流、电压、电阻（第1期）一、选择题（2022·江西省）1. 如图所示，是物理实验室常用的1号干电池。

以下与该电池相关的物理量估测最符合实际的是（ ）A. 高度约10mmB. 重力约5NC. 电压约1.5VD. 密度约1g/cm 3【答案】C【解析】 【详解】A ．1号干电池的高度与正常人的大拇指长度差不多，约为6cm ，即60mm ，故A 不符合实际；B ．1号干电池的质量约为m =130g=0.13kg故由G =mg 可得，其重力约为G =mg =0.13kg×10N/kg=1.3N故B 不符合实际；C ．一节新干电池的电压约为1.5V ，故C 符合实际；D ．由图中可知，1号干电池的体积约为V =56cm 3，故由m Vρ=可得，其密度约为 33130g 2.3g /cm 56cmm V ρ==≈ 故D 不符合实际。

故选C 。

（2022·四川南充） 2. 某兴趣小组用一根电阻为R 的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（ ）A. 由公式U R I=得知，R 与U 成正比，与I 成反比B. 电阻丝中的电流是正电荷定向移动形成的C. 换档减小接入电路的电阻丝长度，电烘箱的功率减小D. 电烘箱工作时是将电能转化为内能【答案】D【解析】【详解】A．电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A 错误；B．电阻丝是金属制成的，金属靠自由电子导电，电阻丝中原子核带正电，电子带负电，电流是电子的定向移动形成的，即负电荷定向移动形成的，故B错误；C．电阻大小与长度有关，其他因素相同时，长度越长电阻越大，换档减小接入电路的电阻丝长度，即电阻减小，根据2UPR电烘箱的功率增大，故C错误；D．电烘箱消耗电能，产生内能，因此工作时是将电能转化为内能，故D正确。

故选D。

（2022·四川内江）3. 关于摩擦起电和电路，下列说法正确的是（）A. 图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B. 图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C. 图丙中，可以用导线将电池正负极长时间直接连接D. 图丁中，小彩灯之间的连接方式是并联【答案】B【解析】【详解】A．图甲中，两个带电小球相互排斥，说明两个小球一定都同种电荷，因为同种电荷相互排斥，故A错误；B．玻璃棒在丝绸上摩擦后，玻璃棒对电子的束缚能力比较弱，失去电子带正电，故B正确；C．不能用导线将电池正负极长时间直接连接，发了电源短路，会烧坏电路，故C 错误；D．图丁中，小彩灯之间首尾相连，故小彩灯的连接方式是串联，故D错误。
