砌体结构特点与发展方向
- 格式:ppt
- 大小:1.32 MB
- 文档页数:49
第一章绪论1.砌体、块体、砂浆这三者之间有何关系答:由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构称为砌体结构。
它是砖砌体、砌块砌体和石砌体结构的统称。
2.哪项措施使砌体结构在地震区的应用得以复兴答:1950年以来,各工业发达国家对砌体结构进行了研究与改进,块体向高强、多孔、薄壁、大块等方向发展,最重要的是发展了配筋砌体,才使砌体结构能用于地震区,使砌体结构得到了复兴。
3.砌体的基本力学特征是什么答:抗压强度很高,抗拉强度却很低。
因此,砌体结构构件主要承受轴心压力或小偏心压力,而很少受拉或受弯。
4.砌体结构的优缺点对于其应用有何意义答:砌体结构的主要优点是:1)容易就地取材。
砖主要用粘土烧制;石材的原料是天然石;砌块可以用工业废料——矿渣制作,来源方便,价格低廉。
2)砖、石或砌块砌体具有良好的耐火性和较好的耐久性。
3)砌体砌筑时,不需要模板和特殊的施工设备。
在寒冷地区,冬季可用冻结法砌筑,不需要特殊的保温措施。
4)砖墙和砌块墙体有良好的隔声、隔热和保温性能。
并有良好的耐火性和耐久性,所以既是较好的承重结构,也是较好的维护结构。
砌体结构的缺点是:1)与钢和混凝土相比,砌体的强度较低,因而构件的截面尺寸较大,材料用量多,自重大。
2)砌体的砌筑基本上是手工方式,施工劳动量大。
3)砌体的抗拉强度和抗剪强度都很低,因而抗震性能较差,在使用上受到一定的限制;砖、石的抗拉强度也不能充分发挥。
4)粘土砖需要用粘土制造,在某些地区过多占用农田,影响农业生产。
5.与其他结构形式相比,砌体结构的发展有何特点答:相对于其他结构形式,砌体结构的设计理论发展得较晚,还有不少问题有待进一步研究。
随着社会和科学技术的进步,砌体结构也需要不断发展才能适应社会的要求。
砌体结构的发展方向如下:1)使砌体结构适应可持续性发展的要求2)发展高强、轻质、高性能的材料3)采用新技术、新的结构体系和新的设计理论第二章砌体结构的设计原则1.极限状态设计法与破坏阶段设计法、容许应力设计法的主要区别是什么答:极限状态设计法考虑荷载的不确定性以及材料强度的变异性,将概率论引入结构的设计,可以定量估计所设计结构的可靠水平。

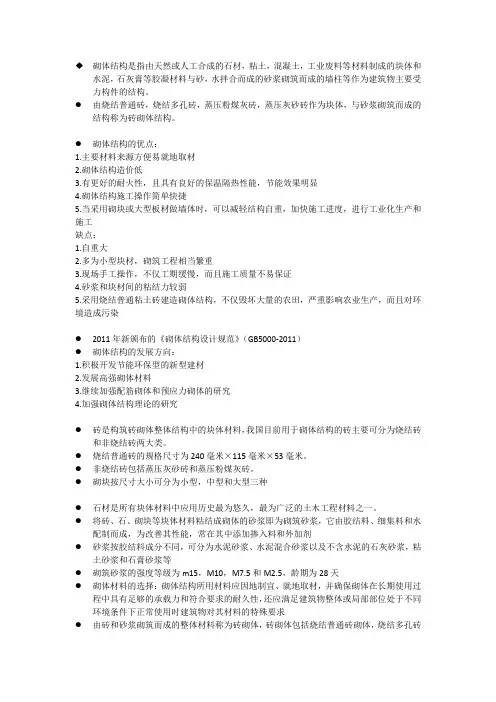

◆砌体结构是指由天然或人工合成的石材,粘土,混凝土,工业废料等材料制成的块体和水泥,石灰膏等胶凝材料与砂,水拌合而成的砂浆砌筑而成的墙柱等作为建筑物主要受力构件的结构。
●由烧结普通砖,烧结多孔砖,蒸压粉煤灰砖,蒸压灰砂砖作为块体,与砂浆砌筑而成的结构称为砖砌体结构。
●砌体结构的优点:1.主要材料来源方便易就地取材2.砌体结构造价低3.有更好的耐火性,且具有良好的保温隔热性能,节能效果明显4.砌体结构施工操作简单快捷5.当采用砌块或大型板材做墙体时,可以减轻结构自重,加快施工进度,进行工业化生产和施工缺点:1.自重大2.多为小型块材,砌筑工程相当繁重3.现场手工操作,不仅工期缓慢,而且施工质量不易保证4.砂浆和块材间的粘结力较弱5.采用烧结普通粘土砖建造砌体结构,不仅毁坏大量的农田,严重影响农业生产,而且对环境造成污染●2011年新颁布的《砌体结构设计规范》(GB5000-2011)●砌体结构的发展方向:1.积极开发节能环保型的新型建材2.发展高强砌体材料3.继续加强配筋砌体和预应力砌体的研究4.加强砌体结构理论的研究●砖是构筑砖砌体整体结构中的块体材料,我国目前用于砌体结构的砖主要可分为烧结砖和非烧结砖两大类。
●烧结普通砖的规格尺寸为240毫米×115毫米×53毫米。
●非烧结砖包括蒸压灰砂砖和蒸压粉煤灰砖。
●砌块按尺寸大小可分为小型,中型和大型三种●石材是所有块体材料中应用历史最为悠久,最为广泛的土木工程材料之一。
●将砖、石、砌块等块体材料粘结成砌体的砂浆即为砌筑砂浆,它由胶结料、细集料和水配制而成,为改善其性能,常在其中添加掺入料和外加剂●砂浆按胶结料成分不同,可分为水泥砂浆、水泥混合砂浆以及不含水泥的石灰砂浆,粘土砂浆和石膏砂浆等●砌筑砂浆的强度等级为m15,M10,M7.5和M2.5,龄期为28天●砌体材料的选择:砌体结构所用材料应因地制宜、就地取材,并确保砌体在长期使用过程中具有足够的承载力和符合要求的耐久性,还应满足建筑物整体或局部部位处于不同环境条件下正常使用时建筑物对其材料的特殊要求●由砖和砂浆砌筑而成的整体材料称为砖砌体,砖砌体包括烧结普通砖砌体,烧结多孔砖砌体和蒸压硅酸盐砖砌体●砖砌体的砌筑方法:一顺一丁,梅花丁,三顺一丁●标准砌筑的实心墙体厚度长为240毫米(一砖),370毫米(一砖半),490毫米(两砖)●由天然石材和砂浆砌筑而成的整体材料称为石砌体。

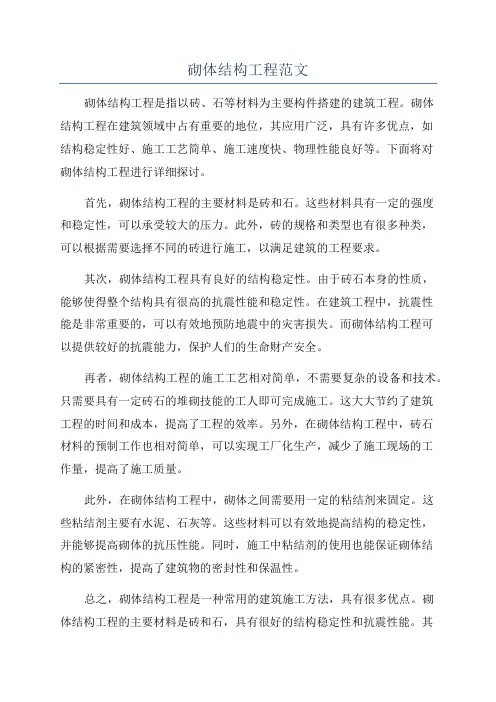

砌体结构工程范文砌体结构工程是指以砖、石等材料为主要构件搭建的建筑工程。
砌体结构工程在建筑领域中占有重要的地位,其应用广泛,具有许多优点,如结构稳定性好、施工工艺简单、施工速度快、物理性能良好等。
下面将对砌体结构工程进行详细探讨。
首先,砌体结构工程的主要材料是砖和石。
这些材料具有一定的强度和稳定性,可以承受较大的压力。
此外,砖的规格和类型也有很多种类,可以根据需要选择不同的砖进行施工,以满足建筑的工程要求。
其次,砌体结构工程具有良好的结构稳定性。
由于砖石本身的性质,能够使得整个结构具有很高的抗震性能和稳定性。
在建筑工程中,抗震性能是非常重要的,可以有效地预防地震中的灾害损失。
而砌体结构工程可以提供较好的抗震能力,保护人们的生命财产安全。
再者,砌体结构工程的施工工艺相对简单,不需要复杂的设备和技术。
只需要具有一定砖石的堆砌技能的工人即可完成施工。
这大大节约了建筑工程的时间和成本,提高了工程的效率。
另外,在砌体结构工程中,砖石材料的预制工作也相对简单,可以实现工厂化生产,减少了施工现场的工作量,提高了施工质量。
此外,在砌体结构工程中,砌体之间需要用一定的粘结剂来固定。
这些粘结剂主要有水泥、石灰等。
这些材料可以有效地提高结构的稳定性,并能够提高砌体的抗压性能。
同时,施工中粘结剂的使用也能保证砌体结构的紧密性,提高了建筑物的密封性和保温性。
总之,砌体结构工程是一种常用的建筑施工方法,具有很多优点。
砌体结构工程的主要材料是砖和石,具有很好的结构稳定性和抗震性能。
其施工工艺相对简单,可以节约时间和成本。
砌体结构工程还使用粘结剂等材料,提高了结构的稳定性和砌体的抗压性能。
因此,在未来的建筑工程中,砌体结构工程仍将是一种重要的施工技术。
1.1你认为今后砌体发展的特点和趋向是什么?加强轻质、高强砌体材料的研发;采用空心砖代替粘土实心砖;制作高性能墙板(住宅产业化);新的施工技术、机械化、工业化;提高墙体的抗震性能。
1.2目前,我国的砌体结构与一些先进国家有哪些差距?2.1目前我国建筑工程中采用的块体材料有哪几类?A:砖 烧结砖(烧结普通砖 烧结多孔砖 烧结空心砖) 非烧结硅酸盐砖(承压灰砂砖 蒸压粉煤灰砖);砌块 普通混凝土小型空心砌块 轻集料混凝土空心砌块;石材 料石 毛石。
2.2 目前我国建筑工程中常用的砂浆有哪几类?它们的优缺点如何?对砂浆性能有何要求?A:水泥砂浆:强度高、耐水性好,但和易性差、水泥用量大,适用于砌筑对强度要求高的砌体;混合砂浆:和易性和保水性好,便于施工,强度和耐久性较好,适用于砌筑一般的砌体;无水泥砂浆:强度较低、耐久性较差,只适用于砌筑简单或临时性建筑的砌体;砂浆的要求:砂浆应符合砌体强度及建筑物耐久性的要求;具有可塑性,应在砌筑时容易且均匀地铺开;应具有足够的保水性,保证砂浆硬化所需要的水分。
2.3何谓砌体?目前我国建筑工程中常用的砌体有哪几类?砌体是由不同尺寸和形状的砖石或块材用砂浆砌成的整体,主要有砖砌体、石砌体、配筋砌体、砌块砌体和墙板。
2.4砖砌体轴心受压过程如何?其破坏特征如何?分为三个阶段,第一阶段:荷载不增加,裂缝也不会继续扩展,裂缝仅仅是单砖裂缝 第二阶段:若不继续加载裂缝也会缓慢发展 第三阶段:荷载增多不多,裂缝也会迅速发展(分裂成若干独立小柱,导致整体破坏)第一阶段:单块砖中出现细小裂缝 第二阶段:多块砖中出现连续裂缝 第三阶段:分割成若干独立小柱,最终他们被压碎或失稳破坏。
2.5砖在砌体中的受力状态如何?为什么砖砌体的抗压强度比单块砖的抗压强度低?(1)由于灰缝厚度和密实性不均匀,单块砖在砌体内并非均匀受压,因而砖内将产生弯、剪应力;砌体横向变形时砖和砂浆的交互作用,将使砖内出现附加拉应力;弹性地基梁的作用,地基弹性模量越小,砖弯曲变形越大,砖内发生的弯剪应力也越高;竖向灰缝上的应力集中,降低砌体整体性,使竖向灰缝的砖内发生横向拉应力和剪应力集中。
砌体结构调研报告砌体结构调研报告砌体结构是一种广泛应用的建筑结构形式,其主要由砖、石、混凝土等材料构成,并通过砌筑、砌缝等工艺连接而成。
本次调研旨在对砌体结构的应用、性能及发展趋势等进行研究分析,并对其未来的发展方向进行展望。
一、应用领域砌体结构广泛应用于各个领域的建筑工程中,包括住宅、商业、办公、工业厂房等。
其应用领域的广泛性与砌体结构的适应性密切相关。
砌体结构可以根据具体需求进行灵活的设计和施工,可以适应各种复杂的建筑形式和要求。
二、性能特点砌体结构具有以下几个主要的性能特点:1. 承载性能:砌体结构具有较高的承载能力,可以满足各种建筑物的荷载要求。
2. 抗震性能:砌体结构具有一定的抗震能力,可以通过合理的结构设计和施工工艺提升抗震性能。
3. 隔热性能:砌体结构具有一定的隔热性能,可以提供较好的室内热环境。
4. 防火性能:砌体结构具有较好的防火性能,可以保证建筑物在火灾发生时的安全性。
5. 耐久性能:砌体结构具有较长的使用寿命,可以满足建筑物长期使用的要求。
三、发展趋势随着科技的进步和人们对建筑品质的要求增加,砌体结构也在不断发展和改进。
未来的发展趋势主要有以下几个方向:1. 材料研发:砌体结构可以通过不同材料的应用来提升其性能和品质,例如高强度砖、高性能混凝土等。
2. 结构优化:砌体结构可以通过优化设计来提高其整体性能,减小结构的重量,提升抗震能力和节能效果。
3. 施工工艺改进:砌体结构的施工工艺也可以通过改进来提高建筑质量和施工效率,例如采用新的砌筑方法和现代化的施工设备。
4. 可持续发展:砌体结构也需要与可持续发展的理念相结合,例如降低材料的环境影响、提供更好的能源效率等。
综上所述,砌体结构作为一种常见的建筑结构形式,在各个领域都有广泛的应用。
其具有较高的承载性能、抗震性能、隔热性能和防火性能,可以满足建筑物的各种需求。
未来,随着科技和需求的发展,砌体结构的应用将会不断改进和创新,为建筑行业带来更多的机遇和可能。

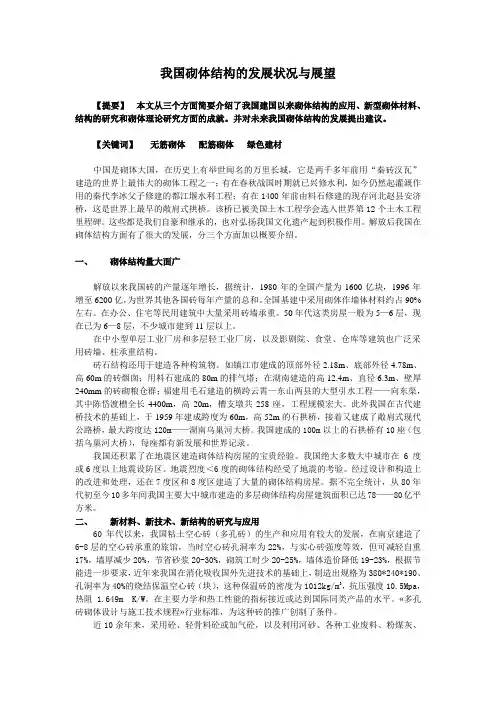

我国砌体结构的发展状况与展望【提要】本文从三个方面简要介绍了我国建国以来砌体结构的应用、新型砌体材料、结构的研究和砌体理论研究方面的成就。
并对未来我国砌体结构的发展提出建议。
【关键词】无筋砌体配筋砌体绿色建材中国是砌体大国,在历史上有举世闻名的万里长城,它是两千多年前用“秦砖汉瓦”建造的世界上最伟大的砌体工程之一;有在春秋战国时期就已兴修水利,如今仍然起灌溉作用的秦代李冰父子修建的都江堰水利工程;有在1400年前由料石修建的现存河北赵县安济桥,这是世界上最早的敞肩式拱桥。
该桥已被美国土木工程学会选入世界第12个土木工程里程碑。
这些都是我们自豪和继承的,也对弘扬我国文化遗产起到积极作用。
解放后我国在砌体结构方面有了很大的发展,分三个方面加以概要介绍。
一、砌体结构量大面广解放以来我国砖的产量逐年增长,据统计,1980年的全国产量为1600亿块,1996年增至6200亿,为世界其他各国砖每年产量的总和。
全国基建中采用砌体作墙体材料约占90%左右。
在办公、住宅等民用建筑中大量采用砖墙承重。
50年代这类房屋一般为5—6层,现在已为6—8层,不少城市建到11层以上。
在中小型单层工业厂房和多层轻工业厂房,以及影剧院、食堂、仓库等建筑也广泛采用砖墙、柱承重结构。
砖石结构还用于建造各种构筑物。
如镇江市建成的顶部外径2.18m、底部外径4.78m、高60m的砖烟囱;用料石建成的80m的排气塔;在湖南建造的高12.4m、直径6.3m、壁厚240mm的砖砌粮仓群;福建用毛石建造的横跨云霄—东山两县的大型引水工程——向东渠,其中陈岱渡槽全长4400m,高20m,槽支墩共258座,工程规模宏大。
此外我国在古代建桥技术的基础上,于1959年建成跨度为60m,高52m的石拱桥,接着又建成了敞肩式现代公路桥,最大跨度达120m——湖南乌巢河大桥。
我国建成的100m以上的石拱桥有10座(包括乌巢河大桥),每座都有新发展和世界记录。
1砌体结构:将块体和砂浆砌筑而成的柱、墙等作为建筑物的主要受力构件的结构体系。
2砌体结构的优缺点:优点:1、容易就地取材,造价低廉2、具有良好的耐火性、耐久性3、砌筑时受环境及施工条件影响较小4、墙体具有较好隔声、隔热和保温性能。
既是承重结构也是维护结构,双重功能。
缺点:1砌体结构自重大2、抗拉、抗剪性能差,抗震差3、砌筑时工作量大4、粘土砖制造是要用粘土,会影响农业生产,不利于环保。
3砖的分类和编号:1烧结砖(烧结普通砖、烧结多孔砖【P 型砖、M型砖】、烧结空心砖【KM1、KP1、KP2】)2硅酸盐砖(蒸压灰砂砖和蒸压粉煤灰砖【MU25、MU20、MU15、MU10】)4砂浆:由胶凝材料(水泥、石灰)和细骨料(砂)加水搅拌而成的混合料。
按成分:无塑形掺合料的纯水泥砂浆、有塑形掺合料的混合砂浆、不含水泥的石灰砂浆、粘土砂浆和石膏砂浆。
强度分为M15、M10、M7.5、M5、M255轴心受压的破坏特征:第一阶段:0.5~0.7倍破坏荷载,单个块体出现裂缝,不加压裂缝不发展;第二阶段:0.8~0.9倍破坏荷载,裂缝贯通,不加压,裂缝仍发展;第三阶段:大于0.9倍破坏荷载,形成小柱体,砌体明显向外鼓出。
∆砌体受压应力状态分析:1砌体处于拉、弯、剪、压受力状态2砌块的砂浆交互作用,使砌块产生附加拉应力3弹性地基作用,砂浆的弹性4竖向灰缝不饱满6砌体横向变形时砖和砂浆的交互作用:由于砖和砂浆的弹塑性模量及横向变形系数的不同,一般砖的横向变形较中等强度等级以下的砂浆为小,所以在用这种砂浆砌筑的砌体内,由于二者的交互作用,砌体的横向变形将介于两种材料单独作用时的变形之间,亦即砖受砂浆的影响增大了横向变形,因此砖内出现了拉应力,相反灰缝内的砂浆层受砖的约束,其横向变形减小,因而这时砂浆将处于三项受压状态,其抗压强度将提高,所以用低强度等级砂浆砌筑的砌体强度又是较砂浆本身强度高很多7影响砖砌体抗压强度的因素:1、砖和砂的强度2、砂浆的弹塑性性质3、砂浆铺砌时的流动性4砌筑质量5砖的形状及灰缝厚度8砌体沿水平灰缝破坏时,可分为沿通缝截面和沿齿缝截面的破坏。

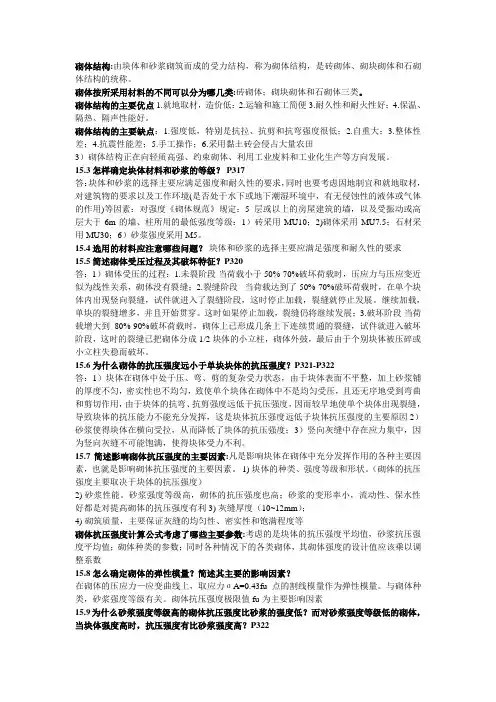

砌体结构:由块体和砂浆砌筑而成的受力结构,称为砌体结构,是砖砌体、砌块砌体和石砌体结构的统称。
砌体按所采用材料的不同可以分为哪几类:砖砌体;砌块砌体和石砌体三类。
砌体结构的主要优点1.就地取材,造价低;2.运输和施工简便3.耐久性和耐火性好;4.保温、隔热、隔声性能好。
砌体结构的主要缺点:1.强度低,特别是抗拉、抗剪和抗弯强度很低;2.自重大;3.整体性差;4.抗震性能差;5.手工操作;6.采用黏土砖会侵占大量农田3)砌体结构正在向轻质高强、约束砌体、利用工业废料和工业化生产等方向发展。
15.3怎样确定块体材料和砂浆的等级? P317答:块体和砂浆的选择主要应满足强度和耐久性的要求,同时也要考虑因地制宜和就地取材,对建筑物的要求以及工作环境(是否处于水下或地下潮湿环境中,有无侵蚀性的液体或气体的作用)等因素:对强度《砌体规范》规定:5层或以上的房屋建筑的墙,以及受振动或高层大于6m的墙、柱所用的最低强度等级:1)砖采用MU10;2)砌体采用MU7.5;石材采用MU30;6)砂浆强度采用M5。
15.4选用的材料应注意哪些问题?块体和砂浆的选择主要应满足强度和耐久性的要求15.5简述砌体受压过程及其破坏特征?P320答:1)砌体受压的过程:1.未裂阶段当荷载小于50%-70%破坏荷载时,压应力与压应变近似为线性关系,砌体没有裂缝;2.裂缝阶段当荷载达到了50%-70%破坏荷载时,在单个块体内出现竖向裂缝,试件就进入了裂缝阶段,这时停止加载,裂缝就停止发展。
继续加载,单块的裂缝增多,并且开始贯穿。
这时如果停止加载,裂缝仍将继续发展;3.破坏阶段当荷载增大到80%-90%破坏荷载时,砌体上已形成几条上下连续贯通的裂缝,试件就进入破坏阶段,这时的裂缝已把砌体分成1/2块体的小立柱,砌体外鼓,最后由于个别块体被压碎或小立柱失稳而破坏。
15.6为什么砌体的抗压强度远小于单块块体的抗压强度?P321-P322答:1)块体在砌体中处于压、弯、剪的复杂受力状态,由于块体表面不平整,加上砂浆铺的厚度不匀,密实性也不均匀,致使单个块体在砌体中不是均匀受压,且还无序地受到弯曲和剪切作用,由于块体的抗弯、抗剪强度远低于抗压强度,因而较早地使单个块体出现裂缝,导致块体的抗压能力不能充分发挥,这是块体抗压强度远低于块体抗压强度的主要原因2)砂浆使得块体在横向受拉,从而降低了块体的抗压强度;3)竖向灰缝中存在应力集中,因为竖向灰缝不可能饱满,使得块体受力不利。
绪论1.什么是砌体?答:砌体是由不同尺寸和形状的块体用砂浆砌筑而成的整体,砌体分为无筋砌体和配筋砌体两大类。
2. 什么是砌体结构?答:砌体结构是指由块体(各种砖、石或砌块)及砂浆砌筑而成的墙、柱作为建筑物的主要受力构件的结构体系。
3.砌体结构的应用?答:建筑物,构筑物,桥梁。
承重,保温隔热……..第一单元砌体材料及种类1.砌体结构的优缺点缺点:自重大,块材之间的粘结力低,抗拉弯剪及抗震能力差。
砌筑工作繁重,劳动量大,效率低。
粘土砖占用农田,影响农业生产。
优点:取材广泛,便于取材。
耐火、耐久性好。
保温隔热性能好,节能效果明显。
发展方向:节约材料,易于施工。
减轻自重,加快施工。
2.砌体,块体,砂浆三者之间的关系。
答:由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构称为砌体结构。
它是砖砌体、砌块砌体和石砌体结构的统称。
3. 哪项措施使砌体结构在地震区的应用得以复兴?答:1950年以来,块体向高强、多孔、薄壁、大块等方向发展,最重要的是发展了配筋砌体,才使砌体结构能用于地震区,使砌体结构得到了复兴。
4.与其他结构形式相比,砌体结构的发展有何特点?答:随着社会和科学技术的进步,砌体结构需要不断发展才能适应社会的要求。
砌体结构的发展方向如下:1)使砌体结构适应可持续性发展的要求2)发展高强、轻质、高性能的材料3)采用新技术、新的结构体系和新的设计理论5.什么是新拌砂浆的和易性?如何评定?怎么才能提高砂浆的保水性?答:(1)砂浆的和易性包括流动性和保水性两方面内容。
(2)砂浆的流动性用沉入度来评定;砂浆的保水性用分层度来评定。
(3)增加水泥用量和掺用外加剂可以提高砂浆的保水性。
6.砌筑砂浆配合比设计的基本要求是什么?答:砌筑砂浆配合比设计应满足:①施工要求的和易性;②设计强度要求;③耐久性要求;④经济合理。
7.非烧结砖与烧结砖相对比(1)强度比较稳定(2)抗冻性好(3)耐水性好(4)耐高温性:蒸压灰砂砖不能长期受热200℃以上,200℃以下,强度基本没有影响(5)耐化学腐蚀性:不得用于酸性介质侵蚀部位块体材料(可分为砖、砌块和石材)块体按高度可分为砖和砌块,界限高度为180mm。
砌体结构的发展过程与发展方向砖石砌体结构已经存在了几千年,从早期文明时期的古埃及、古希腊、罗马时期的建筑中,可以看出它们的高超技艺。
这些古代文明中的建筑物使用了相似的构造方法和技术,而现代砌体结构的发展则是从这些古老的结构中过渡而来的。
本文将探讨砌体结构的发展过程和未来的发展方向。
自古以来,人们一直在探索如何更好地利用砖石砌体结构建造建筑,改善建筑的结构和功能以及降低成本。
然而,这种探索需要建筑师和工程师进行不断的实践和研究。
从技术上讲,研究砌体结构的发展可以分为四个阶段:古代时期、中世纪时期、工业化时期和现代时期。
在古代时期,砌体结构建筑以巨大、古老的金字塔和柱子而闻名。
古埃及的建筑物也以稳定的三角形为基础建造。
他们使用的是四面体结构和上面的平台。
接下来是希腊和罗马时期,这个时期以宏伟的古代建筑物为特色,包括但不限于希腊庙宇和古罗马竞技场。
这些建筑物使用三角形梁或圆顶以分散压力。
古希腊和古罗马时期的建筑物还展示了对建筑修饰和美学的高度关注,这些缔造了独特的建筑风格和文化传统。
中世纪时期,建筑师和工程师继续改进砌体结构的设计。
在这个时代,房屋的结构和设计与社会的发展密切相关。
在工业化时期,工业化的出现催促了砌体结构中生产线和大规模生产的出现。
随着不断的技术发展,砌体结构成为一种新兴的组成部分,它可以用来建造几乎任何钢筋混凝土建筑。
在20世纪50年代后期,现代砌体技术的发展被认为是建筑领域中最大的进步之一。
在技术方面,现代砌体结构的另一个发展方面是,技术不断发展。
如今,比以前更多的建筑在建造时考虑砌体结构。
其他新材料,如陶瓷和钢,也被同时使用以增加刚度和重量。
一个趋势是使用结构隐藏技术来保持一些砌体结构的美丽外观。
这需要结构设计师处理优美外观设计和可靠的结构以及内部支持结构发挥最大程度的作用。
为了确保建筑的美观和坚固,现代建筑中砌体结构的发展一直在涉及人的潜力、设计师的智慧、建筑师的技能及不断更新和修改的技术。
城市工程103产 城国内外道路桥梁工程中砌体结构特点的对比及展望张勇摘要:在道路桥梁工程中砌体和砌体结构是一种主要的建筑材料和承重结构,被广泛使用。
了解砌体结构的发展简史、砌体结构种类、砌体结构特点,对我国砌体结构发展和墙体材料革新有着重要的意义。
由于我国近年来道桥工程行业取得了长足的进步,砌体材料不断向着绿色新型材料发展。
关键词:发展简史;砌体结构种类;砌体结构特点;新型砌体材料1 砌体结构发展简史用砖、石或砌块为块材,用砂浆砌筑的结构为砌体结构。
它在铁路、公路、桥涵等工程中又称为圬工结构。
石和砖是两种古老的土木工程材料,因而砌体结构在我国有着悠久的历史。
我国早在5000年前就建造有石砌祭坛和石砌围墙。
埃及在公元前约3000年就建成三座金字塔。
罗马在公元75-80年采用石结构建成罗马大角斗场。
我国隋代开国皇帝十五年至大业元年,即公元595-605年由李春建造的河北赵县安济桥(赵州桥),是世界上最早建造的空腹式单孔圆弧石拱桥并保留至今。
20世纪60年代以来,我国小型空心砌块和多孔砖的生产及应用有较大的发展,近十余年砌块与砌块建筑的年底增量均在20%左右。
20世界60年代末我国已提出墙体材料革新. 所有省会城市在2005年底以前全面禁止使用实心粘土砖,以此带动各地淘汰实心粘土砖和发展新型墙体材料工作。
在大中城市禁止使用实心粘土砖的基础上,要把禁用范围向三个方面延伸:一是由大中城市向小城市和城镇延伸;二是由城镇住宅向农村住宅延伸;三是由民用建筑向工业建筑延伸,实施强制性淘汰措施。
2 砌体的结构类型根据砌体的受力性能分为无筋砌体结构、约束砌体结构和配筋砌体结构。
2.1 无筋砌体结构有砖砌体、砌块砌体和石块砌体。
砖砌体结构的使用面广。
根据现阶段我国墙体材料革新的要求,实行限时限地禁止使用黏土实心砖。
对于烧结黏土多孔砖,应认识到它是墙体材料革新中的一个过渡产品,其生产和使用亦将逐步受到限制。
关于砌块砌体结构,我国主要采用普通混凝土小型空心砌块砌体和轻骨料混凝土小型空心砌块砌体,是替代黏土实心砖砌体的主要承重砌体材料。
砌体结构的发展状况和展望随着建筑工程技术的不断进步,砌体结构也随之得到了很大的发展。
砌体结构作为一种已经存在于数千年历史中的主要建筑材料,造就了无数的建筑经典,然而它也需要不断更新和完善,以适应时代的需求。
砌体结构的优势砌体结构的优势有很多,首先,它具有很好的耐火性。
这是因为砖石等石材的熔点非常高,不易被火灾烧毁。
其次,砌体构件可以根据结构设计的需要进行不同的尺寸和形状的设计,可以很好的适应建筑的要求。
此外,使用砌体结构能够减少重力和振动,降低了地震的风险。
砌体结构发展的困境和挑战然而,砌体结构也面临着许多的困境和挑战。
首先,砌体的自重比较大,制造和施工的成本也比较高。
其次,砌体构件的强度和稳定性较差,受力性能也相对不佳。
另外,随着建筑技术的创新不断发展,砌体结构需要不断进行改进和更新,以满足越来越复杂和多样的建筑形式的需求。
砌体结构的发展趋势随着人们对环境保护的要求越来越高,砌体结构也在不断的向着环保和可持续发展方向发展。
一方面,砌体与其他新型建筑材料的混合使用越来越常见,如与玻璃、钢结构等形成组合结构,改善整体性能和美观度;另一方面,砌体本身也在不断优化改良,增强其抗震性能和保温性能,如采用聚苯板等材料进行保温,并采用特殊制作工艺增强整体的抗震性能。
同时,砌体构件也朝向规格化、模块化生产方向发展,以更高的生产效率和降低成本。
结语总之,砌体结构不仅仅是建筑史的重要组成部分,并且在当今建筑领域中具有着广泛的应用前景。
作为一种经久不衰,历经千年的建筑形式,砌体结构正朝着更环保、更加完善的方向发展,预计未来将会取得更加优异的成绩,并将在人们的建筑中占据重要地位。
砌体结构的现状与发展趋势砌体结构是用砖砌体、石砌体或砌块砌体建造的结构,又称砖石结构。
由于砌体的抗压强度较高而抗拉强度很低,因此,砌体结构构件主要承受轴心或小偏心压力,而很少受拉或受弯,一般民用和工业建筑的墙、柱和基础都可采用砌体结构。
在采用钢筋混凝土框架和其他结构的建筑中,常用砖墙做围护结构,如框架结构的填充墙目前国内住宅、办公楼等民用建筑中的基础、内外墙、柱、过梁、屋盖和地沟等都可用砌体结构建造。
在工业厂房建筑及钢筋混凝土框架结构的建筑中,砌体往往用来砌筑围护墙。
中、小型厂房和多层轻工业厂房,以及影剧院、食堂、仓库等建筑,也广泛地采用砌体作墙身或立柱的承重结构。
砌体结构还用于建造其他各种构筑物,如烟囱、小型水池、料仓、地沟等。
由于砖质量的提高和计算理论的进一步发展,5~6层高的房屋采用以砖砌体承重的混合结构非常普遍,不少城市建至7-8层。
在某些产石材的地区,也可用毛石承重墙建造房屋。
在交通运输方面,砌体结构除可用于桥梁、隧道外,地下渠道、漏洞、挡土墙也常用石材砌筑。
在水利工程方面,可以用砌体结构砌筑坝、堰、水闸、渡槽等。
由于无筋砌体的抗压性能突出,决定了其结构构件的尺寸很大,从经济性上限制了其房屋的高度。
而砌体配筋的出现解决了这个难题,使得砌体结构从根本上由泥瓦匠的经验创造转变为工程化的结构形式。
采用配筋砌体后,砌体结构又重新成为了具有竞争能力的结构类型。
砌体结构的主要优点是:(1)容易就地取材。
砖主要用粘土烧制;石材的原料是天然石;砌块可以用工业废料──矿渣制作,来源方便,价格低廉。
(2)砖、石或砌块砌体具有良好的耐火性和较好的耐久性。
(3)砌体砌筑时不需要模板和特殊的施工设备。
在寒冷地区,冬季可用冻结法砌筑,不需特殊的保温措施。
(4)砖墙和砌块墙体能够隔热和保温,所以既是较好的承重结构,也是较好的围护结构。
缺点是:(1)与钢和混凝土相比,砌体的强度较低,因而构件的截面尺寸较大,材料用量多,自重大。
砌体结构的发展历史以及发展趋势我国砌体结构发展历史在我国砌体结构有着悠久的发展历史,许多的名胜古迹都是砌体结构,这是先人留给我们的艺术瑰宝。
经过多年的发展我国砌体结构已经具有了独特的理论和技艺,但是与某些发达国家相比还是存在一定的差距,在总结我国的砌体结构发展历程的同时,分析了未来我国砌体结构的发展方向。
中国是砌体结构使用的大国,历史上闻名遐迩的万里长城,它是两千多万年前用建造的砌体工程,是世界上最伟大的砌体结构工程之一;在春秋战国时期就已经开始兴修水利,李冰父子修建的都江堰在今天仍然起灌溉的作用;1400年前用料石修建的赵县赵州桥,是世界上现存的敞肩式的拱桥。
该桥梁已被选入世界第十二个土木工程里程碑。
这些都是先人留给我们的,也对弘扬中国文化遗产起到积极作用。
建国后我国在砌体结构方面有了很大的发展:我国砌体结构发展现状 1949年建国以来,砌体结构得到了飞速的发展。
近些年我国砖的年产量达到了世界其他各国年产量的总和,百分之九十以上的墙体都采用砌体作为材料。
我国已经从过去的用砖石建造底层的民房,发展到现在的建造大量的多层住宅等民用建筑以及中小型单层工业厂房和多层轻工业厂房、影剧院、食堂等等建筑。
上世纪六十年代以来。
.我国的小型空心砌块以及多孔砖的生产和应用有很大的发展,近些年来砌块与砌块建筑的年增量都在百分之二十左右,在上世纪六十年代末我国已经提出了墙体材料需要革新,九十年代末至今我国墙体材料的革新已经迈入了第三个阶段。
2000年我国的新型墙体材料应用占墙体材料总用量的百分之二十八,超过“十五”计划百分之二十的目标。
新型墙体材料的应用达到了2100亿块标准砖,新型墙体材料总建筑面积在3.3亿平方米。
上世纪九十年代以来,在吸收以及消化国外配筋砌体结构发展的成果基础上,建立了具有中特色的钢筋混凝土砌块的砌体剪力墙结构体系,大大地发展了砌体结构在高层房屋和在抗震设防地区的应用。
还有上世纪六十年代初至今。
2009全国民用建筑工程设计技术措施——结构(砌体结构)摘要:1.《2009 全国民用建筑工程设计技术措施:结构(砌体结构)》的编制背景和目的2.砌体结构在新规范中的地位和作用3.《2009 全国民用建筑工程设计技术措施:结构(砌体结构)》的主要内容和特点4.砌体结构的新材料、新体系、新技术5.砌体结构在节能减排方面的应用6.砌体结构面临的挑战和未来发展方向正文:《2009 全国民用建筑工程设计技术措施:结构(砌体结构)》是由我国相关部门编制的一部旨在提高民用建筑工程设计水平的技术规范。
在新规范中,砌体结构作为民用建筑工程设计的重要组成部分,有着举足轻重的地位。
砌体结构在我国建筑行业中具有悠久的历史,以其良好的抗震性能、低成本和环保特性深受广大设计人员和建设单位的欢迎。
然而,随着我国建筑行业的不断发展和技术进步,砌体结构面临着许多新的挑战和问题。
为此,《2009 全国民用建筑工程设计技术措施:结构(砌体结构)》应运而生,旨在为设计人员提供更加全面、详细、实用的技术指导。
《2009 全国民用建筑工程设计技术措施:结构(砌体结构)》主要从以下几个方面介绍了砌体结构的新技术、新体系和新材料:1.新材料:介绍了砌体结构的新型墙体材料,如高性能混凝土、轻骨料混凝土等,这些新材料能够在保证结构安全的前提下,提高墙体的保温、隔音和抗渗性能。
2.新体系:介绍了砌体结构的新型体系,如框架- 砌体结构、剪力墙- 砌体结构等,这些新体系能够有效地提高建筑物的整体稳定性和抗震性能。
3.新技术:详细介绍了砌体结构施工中的新技术,如空心砌块施工技术、砌体结构缝隙处理技术等,这些新技术能够提高施工质量,减少施工过程中的能耗和环境污染。
4.节能减排:从节能减排的角度出发,介绍了砌体结构在墙体材料选择、体系设计等方面的节能措施,以及节能砌体结构的施工方法,为实现绿色建筑、低碳建筑提供了技术支持。
总之,《2009 全国民用建筑工程设计技术措施:结构(砌体结构)》为我国民用建筑工程设计提供了全面、详细、实用的技术指导,旨在提高我国建筑行业的设计水平和施工质量,推动我国建筑行业的可持续发展。
