主桥连续梁钢管拱施工方案随着城市交通的不断发展，桥梁作为连接城市道路的重要组成部分，也得到了较大的发展。
主桥连续梁钢管拱作为一种新型桥梁结构形式，其施工方案成为了施工中的重要环节。
本文将针对主桥连续梁钢管拱的施工方案进行探讨。
1. 施工准备阶段在进行主桥连续梁钢管拱的施工之前，首先需要进行充分的施工准备工作。
施工准备阶段需要完成以下内容：•制定施工计划：根据工程实际情况，制定施工计划，明确施工任务和时间节点。
•准备材料和设备：准备所需的钢管、钢筋、混凝土等材料，并检查施工设备的完好性。
•安排施工人员：合理安排施工人员，确保施工人员具有相应的资质和经验。
2. 钢管拱的安装在施工现场，首先需要搭建起足够的起重设备和安全防护措施。
然后按照以下步骤进行钢管拱的安装：•将钢管和连接件运至拱桥拱腿预制拱段附件，进行调整和检查。
•使用起重机将钢管按照设计要求逐一安装在拱腿预制拱段上。
•完成钢管拱的安装后，进行验收和调整，确保拱的几何形状和位置符合设计要求。
3. 梁体浇筑钢管拱安装完成后，需要进行梁体的浇筑工作。
具体步骤如下：•在钢管拱之间搭设好梁体支撑架，用于支撑梁体浇筑中所使用的模板和钢筋。
•按照设计要求进行混凝土配合比的调配，并采用泵车将混凝土泵送至模板内进行浇筑。
•浇筑完毕后，进行混凝土养护，确保梁体的强度和稳定性。
4. 支座施工最后，在完成梁体浇筑后，需要进行支座的安装工作。
支座施工需要注意以下几点：•单独进行主拱预压和支撑钢结构安装工作。
•全面组装、测量和安装支座，确保支座的准确位置和牢固性。
•最终对支座进行验收，确保支座的承载力和稳定性符合设计要求。
综上所述，主桥连续梁钢管拱的施工包括施工准备、钢管拱安装、梁体浇筑和支座施工四个主要步骤。
只有在每个步骤都完成工作并符合设计要求的情况下，桥梁的施工才能得以顺利进行，从而确保桥梁的质量和安全性。

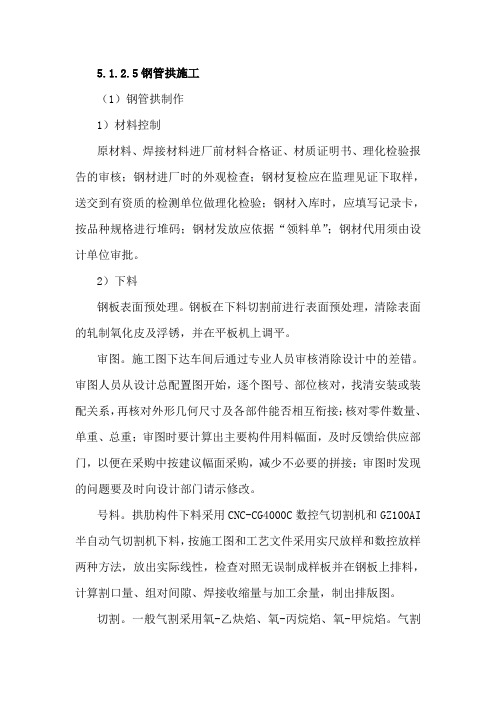

5.1.2.5钢管拱施工（1）钢管拱制作1）材料控制原材料、焊接材料进厂前材料合格证、材质证明书、理化检验报告的审核；钢材进厂时的外观检查；钢材复检应在监理见证下取样，送交到有资质的检测单位做理化检验；钢材入库时，应填写记录卡，按品种规格进行堆码；钢材发放应依据“领料单”；钢材代用须由设计单位审批。
2）下料钢板表面预处理。
钢板在下料切割前进行表面预处理，清除表面的轧制氧化皮及浮锈，并在平板机上调平。
审图。
施工图下达车间后通过专业人员审核消除设计中的差错。
审图人员从设计总配置图开始，逐个图号、部位核对，找清安装或装配关系，再核对外形几何尺寸及各部件能否相互衔接；核对零件数量、单重、总重；审图时要计算出主要构件用料幅面，及时反馈给供应部门，以便在采购中按建议幅面采购，减少不必要的拼接；审图时发现的问题要及时向设计部门请示修改。
号料。
拱肋构件下料采用CNC-CG4000C数控气切割机和GZ100AI 半自动气切割机下料，按施工图和工艺文件采用实尺放样和数控放样两种方法，放出实际线性，检查对照无误制成样板并在钢板上排料，计算割口量、组对间隙、焊接收缩量与加工余量，制出排版图。
切割。
一般气割采用氧-乙炔焰、氧-丙烷焰、氧-甲烷焰。
气割工应持证上岗；切割前确定自动、半自动气切割机使用火焰的工艺参数；对号料工号料尺寸进行复核。
切割时要采取工艺措施防止切割变形。
气割面质量要求：表面割纹深度3级，平面度2级，上边缘熔化2级。
卷筒及复圆。
利用Z542卷板机和压边胎卷制拱肋筒节，用样板检查控制圆度，成型后点焊定位。
MZ1000自动焊焊完纵缝后，再到Z542卷板机上复圆。
筒节几何精度要求：直径允许偏差±d／500，不大于±5mm；管口圆度d/500，不大于±5mm。
拱管节段组对。
在平台上按抛物线方程：y=2/3x-1/192x2和给定的预拱度数值画拱管节段放大样图，并设置定位、推撑装置。
按拱管单元节下料编号组对拱管节段，使之与大样相符，管口对接错边量t/10，且小于3mm。
钢管拱拱肋安装施工技术摘要：随着施工技术的提高以及钢材应用的普及，钢管混凝土拱桥越来越多的应用于大孔跨桥梁当中，钢-混结构的应用充分结合了钢材和混凝土两者的优势，极大的减轻了桥梁自重，减少了孔跨截面和总体造价，在我国目前桥梁建设中广为应用。
施工过程中钢管拱肋的吊装是拱桥施工的重点与难点，必须加强过程控制。
目前梁拱组合桥在工程实践应用比较少。
本文通过新建某特大桥1-80m 系杆拱桥工程实践，介绍了钢管拱拱肋安装施工技术。
关键词：钢管拱关键工序拼装支架拱肋焊接1、工程概况某特大桥吴兴桥段1-80m系杆拱桥位于浙江省湖州市境内，跨越七级航道祜丁线，线路里程起于DK125+849.511,终于DK125+933.141，梁全长83.2 m，与航道正交。
梁部采用1-80m系杆拱形式，宽度16.4m。
拱肋为80m跨径的哑铃型钢管混凝土拱。
主桥拱轴线为抛物线线形，矢跨比1/5,其计算跨径L=80m，f=16m。
钢管直径为1000mm，由原16mm的钢板卷制而成，每榀拱肋的两钢管之间用δ=16m的腹板连接。
上、下钢管为钢混组合结构，钢管内填充C50无收缩混凝土，拱肋高度为3m。
本工程共2片钢管拱，考虑到现场安装支架位置、运输的影响，拱肋节段的划分如下：单片拱肋节段按照工厂制作划分成9个节段，每片拱布置吊杆16根，全桥共设米字撑1道、一字撑2道和K撑2道作为横撑。
共27个吊装节段。
钢结构总工程量约270.4吨。
2、施工方法2.1施工概述本桥位于航道上，采用先梁后拱的工艺施工。
考虑桥梁设计及周边施工环境，钢管拱采用厂内分段制造，吊车上桥桥位少支架安装成拱的方式进行拱肋安装。
待拱肋安装完成后，在进行拱肋内混凝土泵送顶升施工。
待灌注混凝土达到设计强度后，安装吊杆进行张拉。
3、关键工序质量控制3.1拱脚及下锚箱预埋系梁混凝土浇注前，对拱脚节段进行预埋，预埋时为了保证拱脚安装精度，减少浇筑混凝土时对拱脚的扰动，对拱脚进行支撑加固并在同一侧相邻两个拱脚上进行横向支撑以控制两榀拱肋横向间距，浇注混凝土时，同时浇注拱脚预埋钢管混凝土，并振捣密实。
钢管拱施工方案
钢管拱是一种常见的建筑结构形式，常用于桥梁、体育场馆和临时搭建结构等场合。
在进行钢管拱的施工时，需要注意以下几个方面：
首先，需要进行钢管拱的设计和计算。
根据实际需要确定钢管拱的形状、尺寸和材质，并进行结构计算，确保拱的强度和稳定性。
其次，进行钢管的制作和加工。
根据设计图纸，将钢管进行切割、弯曲和焊接等加工工艺，制作出符合要求的拱形构件。
然后，进行钢管拱的安装和调整。
首先，需要根据设计要求，确定钢管拱的安装位置和高程，然后使用起重机等设备将拱形构件逐个吊装到位。
在拱形构件安装好后，还需要进行调整，确保拱的形状和尺寸的准确性。
接下来，进行钢管拱的加固和固定。
在拱形构件安装好后，还需要进行加固处理，可以采用加强筋、加固板等方式，增强拱的强度和稳定性。
同时，还需要使用螺栓、焊接等方式将拱形构件与基础或其他部件进行固定，确保拱的整体稳定性。
最后，进行钢管拱的涂装和防腐处理。
钢管在施工完毕后，需要进行涂装和防腐处理，以提高其耐候性和使用寿命。
可以使用喷涂、刷涂等方式进行涂装，选用适当的防腐材料进行防腐处理。
钢管拱施工需要注意安全问题，工作人员需要正确使用安全帽、安全带等个人防护装备。
在施工现场，需要设置警示标志和安全防护措施，确保施工过程中不发生意外事故。
另外，还需要根据当地的施工规范和标准进行施工，确保施工质量。
通过以上步骤的施工，可以保证钢管拱的质量和使用寿命，实现建筑结构的稳定和安全。
在进行钢管拱施工时，需要根据具体情况进行调整和改进，以满足实际需求。
钢管拱桥施工方案1. 引言钢管拱桥是一种常见的桥梁结构形式，具有结构简单、造价较低、施工便捷等优点。
在钢管拱桥的施工过程中，需要制定合理的施工方案，以确保施工的安全、高效进行。
本文将介绍钢管拱桥施工的方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收要求。
2. 施工前的准备工作2.1 设计方案的审核和确认在施工前，需要对钢管拱桥的设计方案进行审核和确认。
主要包括桥梁的几何尺寸、荷载标准、材料选用等方面。
施工方案应与设计方案相符，必要时需要进行优化和调整。
2.2 材料和设备准备钢管拱桥的施工需要准备一定数量的钢管、连接件、固定设备等材料和设备。
在施工前，需要对这些材料和设备进行检查和准备，确保其符合要求并且安全可用。
2.3 施工队伍组织和培训施工过程中需要合理组织施工队伍，包括工程师、技术人员、劳动力等。
施工队伍需要经过培训，熟悉施工方案和安全操作规程，确保施工的顺利进行。
2.4 施工现场准备在施工前，需要对施工现场进行准备。
包括清理现场、搭建施工平台、防护措施等。
确保施工现场的安全、整洁，并提供施工所需的基础条件。
3. 施工过程中的注意事项3.1 施工顺序和方法钢管拱桥的施工需要按照一定的顺序和方法进行。
一般来说，先安装主拱杆，再安装次拱杆。
在安装过程中要注意斜撑的设置和支撑的稳固。
3.2 施工过程中的安全措施在施工过程中，必须严格遵守安全操作规范，确保施工人员的安全。
包括穿戴安全防护装备、设立警示标志、严格遵守操作规程等。
3.3 施工质量控制在施工过程中，要对施工质量进行有效控制。
包括对材料的检查和验收、对焊缝的质量检验、对形状和尺寸的检测等。
确保施工质量达到设计要求。
4. 施工后的验收要求4.1 结构的稳定性检验在施工完成后，需要对钢管拱桥的结构进行稳定性检验。
主要包括对拱杆、连梁、支座等部位的检查和测试。
确保结构的稳定和安全。
4.2 外观的检查和评估除了结构稳定性的检验，还需要对钢管拱桥的外观进行检查和评估。

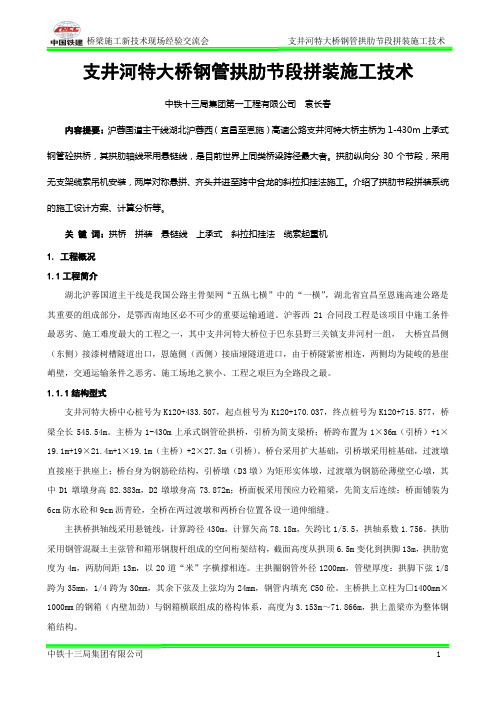

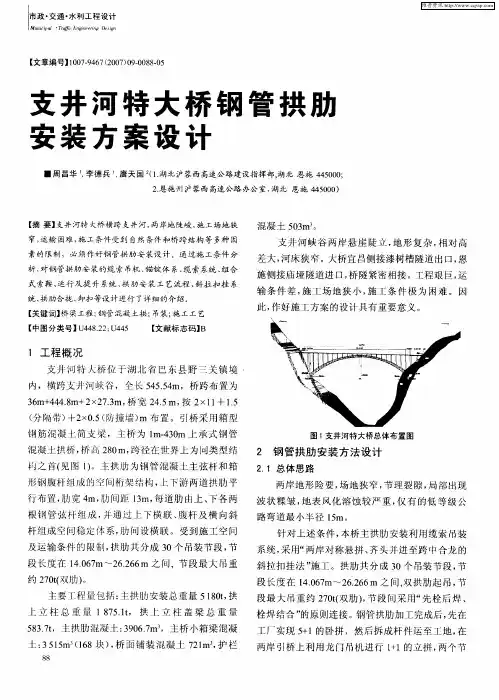

支井河特大桥钢管拱肋节段拼装施工技术中铁十三局集团第一工程有限公司袁长春内容提要：沪蓉国道主干线湖北沪蓉西（宜昌至恩施）高速公路支井河特大桥主桥为1-430m上承式钢管砼拱桥，其拱肋轴线采用悬链线，是目前世界上同类桥梁跨径最大者。
拱肋纵向分30个节段，采用无支架缆索吊机安装，两岸对称悬拼、齐头并进至跨中合龙的斜拉扣挂法施工。
介绍了拱肋节段拼装系统的施工设计方案、计算分析等。
关键词：拱桥拼装悬链线上承式斜拉扣挂法缆索起重机1. 工程概况1.1工程简介湖北沪蓉国道主干线是我国公路主骨架网“五纵七横”中的“一横”，湖北省宜昌至恩施高速公路是其重要的组成部分，是鄂西南地区必不可少的重要运输通道。
沪蓉西21合同段工程是该项目中施工条件最恶劣、施工难度最大的工程之一，其中支井河特大桥位于巴东县野三关镇支井河村一组，大桥宜昌侧（东侧）接漆树槽隧道出口，恩施侧（西侧）接庙垭隧道进口，由于桥隧紧密相连，两侧均为陡峻的悬崖峭壁，交通运输条件之恶劣、施工场地之狭小、工程之艰巨为全路段之最。
1.1.1结构型式支井河特大桥中心桩号为K120+433.507，起点桩号为K120+170.037，终点桩号为K120+715.577，桥梁全长545.54m。
主桥为1-430m上承式钢管砼拱桥，引桥为简支梁桥；桥跨布置为1³36m（引桥）+1³19.1m+19³21.4m+1³19.1m（主桥）+2³27.3m（引桥）。
桥台采用扩大基础，引桥墩采用桩基础，过渡墩直接座于拱座上；桥台身为钢筋砼结构，引桥墩（D3墩）为矩形实体墩，过渡墩为钢筋砼薄壁空心墩，其中D1墩墩身高82.383m，D2墩墩身高73.872m；桥面板采用预应力砼箱梁，先简支后连续；桥面铺装为6cm防水砼和9cm沥青砼，全桥在两过渡墩和两桥台位置各设一道伸缩缝。
主拱桥拱轴线采用悬链线，计算跨径430m，计算矢高78.18m，矢跨比1/5.5，拱轴系数1.756。
钢管拱桥支架施工方案1. 引言钢管拱桥支架作为一种常见的临时结构，用于支撑和保护拱桥在施工期间的安全。
本文将详细介绍钢管拱桥支架的施工方案，包括支架组成、施工步骤、安全措施等内容。
2. 支架组成钢管拱桥支架由以下部分组成：•主要桁架：由钢管拼接而成，用于支撑桥梁主体结构。
•副桁架：位于主要桁架上方，起到加强支撑和稳定的作用。
•斜杠支撑：连接主要桁架和副桁架的斜杠，提高整体稳定性。
•支撑柱：由钢管或钢板制成，用于支持桁架和分散加载。
3. 施工步骤以下是钢管拱桥支架的施工步骤：步骤1：准备工作在施工前，需要进行以下准备工作：1.确定施工方案，包括支架的型号、数量和布置方案。
2.对施工现场进行勘测，确定地形地貌和土质情况。
3.准备施工所需的钢管和连接件，并进行检查和清洗。
步骤2：搭建主要桁架1.根据设计图纸或标准规范，按照支架布置方案，在地面上组装主要桁架的部件。
2.将组装完成的主要桁架运输到施工现场，并利用吊装设备将其吊装到指定位置。
3.使用合适的连接件将主要桁架的部件连接起来，确保稳固和牢固。
步骤3：搭建副桁架和斜杠支撑1.在主要桁架上方搭建副桁架，按照设计要求进行连接和固定。
2.安装斜杠支撑，将其连接到主要桁架和副桁架上，提高整体稳定性。
步骤4：安装支撑柱1.根据设计图纸确定支撑柱的位置和数量。
2.使用合适的设备将支撑柱安装到指定位置。
3.对支撑柱进行调整和固定，确保其垂直和稳固。
步骤5：检查和调整在支架搭建完成后，需要进行检查和调整，以确保支架的稳定和安全。
4. 安全措施在钢管拱桥支架施工过程中，需要采取以下安全措施：1.按照施工标准和规范进行操作，严禁违章操作和擅自修改支架结构。
2.在施工现场设置安全警示标志，提醒工人和其他人员注意安全。
3.使用合格的设备和工具，保证施工过程的安全和稳定。
4.工人必须佩戴个人防护装备，包括安全帽、安全鞋等。
5.在施工过程中，严禁超过支架的承载能力，避免发生支架倒塌的危险。
钢管拱施工方案钢管拱施工方案一、施工准备1. 确定施工现场，并清理现场以保证施工的顺利进行。
2. 准备所需的钢管及其连接件等施工材料。
3. 确定好施工的起始和结束点，标示出相应的位置。
二、施工工序1. 搭设临时支架：根据拱的形状和长度，搭设临时支架，并确保其稳固可靠。
2. 切割钢管：根据所需长度和角度，使用相应的工具将钢管进行切割。
3. 连接钢管：使用连接件将切割好的钢管连接起来，确保连接牢固。
连接点可采用焊接、螺栓连接等方法。
4. 弓型成型：将连接好的钢管逐渐组成一定的弓形，通过调整连接点的位置和角度，确保整个拱的形状符合要求。
5. 安排支撑：在形成弓形后，根据实际情况，在弓形两侧设置支撑，以增加整个拱的稳定性和承载能力。
6. 考虑拱上荷载：(1) 考虑拱上的荷载分布，根据荷载大小和密度，合理设置支撑点，以确保拱在荷载作用下不失稳。
(2) 考虑荷载的持续时间和频率，合理选用材料和施工方法，以确保拱的长期稳定性和安全性。
三、安全措施1. 根据施工现场的实际情况，合理设置安全标志和警示线，确保工人的施工安全。
2. 钢管拱施工过程中，工人应戴好安全帽，穿戴好防护服和防滑鞋等安全装备。
3. 在钢管拱施工过程中，必要时使用吊车或起重机等机械设备，操作人员必须持有相应的操作证件，并严格按照操作规范进行作业。
4. 施工过程中，严禁从事高风险的操作，如高空抛物、通行危险区域等。
5. 根据现场情况，合理安排施工人数和工作时间，确保施工过程的安全性和高效性。
四、验收与保养1. 施工完成后，要进行全面的验收，检查拱的各个部位是否连接牢固，形状是否符合要求。
2. 检查拱的稳定性和承载能力是否符合设计要求。
3. 完成验收后，根据实际情况，制定拱的保养计划，进行定期的检查和维护，确保拱的安全和稳定。
