工业相机的原理及选择

工业相机选型摘要：工业相机是用于在工业生产过程中进行图像采集和分析的关键设备。

工业相机的选型是非常重要的，它将直接影响到生产效率和品质。

本文将介绍工业相机选型的基本原则和注意事项，并提供一些选型的参考指南。

1. 引言工业相机在现代工业生产中扮演着重要角色。

它们可以用于机器视觉系统、自动化生产线和质量控制等众多应用中。

相比于普通相机，工业相机具有更高的帧率、更长的寿命和更好的适应性。

因此，选择适合的工业相机对于确保工业生产的稳定性和质量至关重要。

2. 工业相机选型的原则在选择工业相机之前，以下几个原则需要被考虑：2.1 图像需求首先要明确需要采集的图像的特性，例如分辨率、色彩深度、动态范围等。

根据具体的应用需求，选择合适的图像特性将决定最终的选型。

2.2 环境适应性工业相机通常需要在恶劣的环境条件下运行，例如高温、低温、尘土或湿度。

因此，选型时需要考虑相机的可靠性、防护等级和耐用性，以确保其能够在特定的工作环境下正常运行。

2.3 数据传输和接口选择工业相机时，需要考虑数据传输和接口的要求。

常用的数据接口包括USB、Gigabit Ethernet、Camera Link等。

根据实际应用需求，选择适合的接口类型和速度。

2.4 成本和性能平衡最后，还需要平衡成本和性能。

工业相机市场上有各种不同规格和价格的相机可供选择。

根据实际需求和预算，选择适合的相机，兼顾性能和成本的平衡。

3. 工业相机选型的注意事项在选择工业相机时，还需要注意以下几点：3.1 品牌和信誉度选择知名品牌和信誉度较高的工业相机，可以降低后续维护和服务的风险。

品牌相机通常有更好的质量控制和售后服务。

3.2 技术支持和软件平台考虑到相机和应用软件的兼容性和技术支持，选择具备强大软件平台和技术支持的工业相机。

这将有助于快速部署和集成相机到现有系统中。

3.3 扩展性和灵活性选择具备扩展性和灵活性的工业相机，可以满足未来业务需求的变化。

例如，支持不同镜头、滤波器和附件的连接。

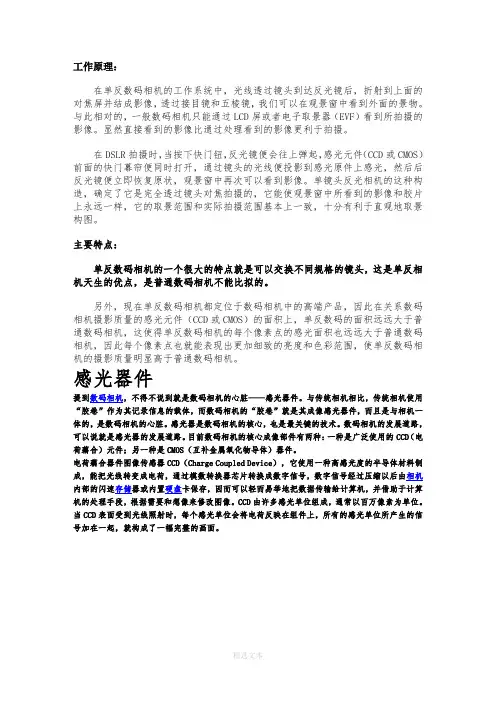

工作原理：在单反数码相机的工作系统中，光线透过镜头到达反光镜后，折射到上面的对焦屏并结成影像，透过接目镜和五棱镜，我们可以在观景窗中看到外面的景物。

与此相对的，一般数码相机只能通过LCD屏或者电子取景器（EVF）看到所拍摄的影像。

显然直接看到的影像比通过处理看到的影像更利于拍摄。

在DSLR拍摄时，当按下快门钮，反光镜便会往上弹起，感光元件（CCD或CMOS）前面的快门幕帘便同时打开，通过镜头的光线便投影到感光原件上感光，然后后反光镜便立即恢复原状，观景窗中再次可以看到影像。

单镜头反光相机的这种构造，确定了它是完全透过镜头对焦拍摄的，它能使观景窗中所看到的影像和胶片上永远一样，它的取景范围和实际拍摄范围基本上一致，十分有利于直观地取景构图。

主要特点：单反数码相机的一个很大的特点就是可以交换不同规格的镜头，这是单反相机天生的优点，是普通数码相机不能比拟的。

另外，现在单反数码相机都定位于数码相机中的高端产品，因此在关系数码相机摄影质量的感光元件（CCD或CMOS）的面积上，单反数码的面积远远大于普通数码相机，这使得单反数码相机的每个像素点的感光面积也远远大于普通数码相机，因此每个像素点也就能表现出更加细致的亮度和色彩范围，使单反数码相机的摄影质量明显高于普通数码相机。

感光器件提到数码相机，不得不说到就是数码相机的心脏——感光器件。

与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，而数码相机的“胶卷”就是其成像感光器件，而且是与相机一体的，是数码相机的心脏。

感光器是数码相机的核心，也是最关键的技术。

数码相机的发展道路，可以说就是感光器的发展道路。

目前数码相机的核心成像部件有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件。

电荷藕合器件图像传感器CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。

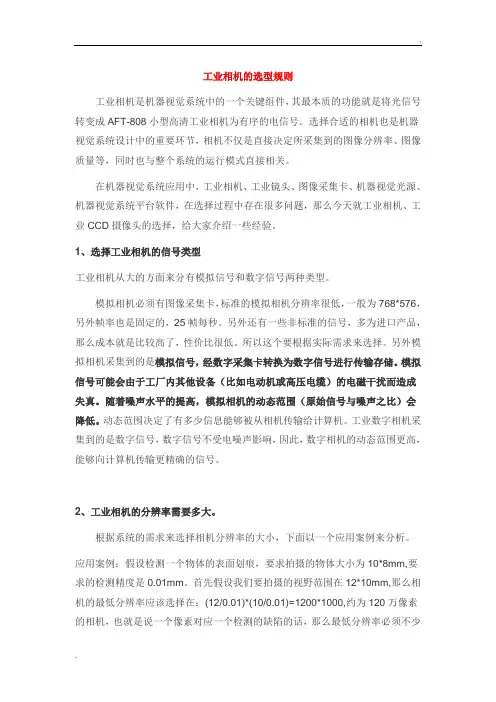

工业相机的选型规则工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成AFT-808小型高清工业相机为有序的电信号。

选择合适的相机也是机器视觉系统设计中的重要环节，相机不仅是直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。

在机器视觉系统应用中，工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件，在选择过程中存在很多问题，那么今天就工业相机、工业CCD摄像头的选择，给大家介绍一些经验。

1、选择工业相机的信号类型工业相机从大的方面来分有模拟信号和数字信号两种类型。

模拟相机必须有图像采集卡，标准的模拟相机分辨率很低，一般为768*576，另外帧率也是固定的，25帧每秒。

另外还有一些非标准的信号，多为进口产品，那么成本就是比较高了，性价比很低。

所以这个要根据实际需求来选择。

另外模拟相机采集到的是模拟信号，经数字采集卡转换为数字信号进行传输存储。

模拟信号可能会由于工厂内其他设备（比如电动机或高压电缆）的电磁干扰而造成失真。

随着噪声水平的提高，模拟相机的动态范围（原始信号与噪声之比）会降低。

动态范围决定了有多少信息能够被从相机传输给计算机。

工业数字相机采集到的是数字信号，数字信号不受电噪声影响，因此，数字相机的动态范围更高，能够向计算机传输更精确的信号。

2、工业相机的分辨率需要多大。

根据系统的需求来选择相机分辨率的大小，下面以一个应用案例来分析。

应用案例：假设检测一个物体的表面划痕，要求拍摄的物体大小为10*8mm,要求的检测精度是0.01mm。

首先假设我们要拍摄的视野范围在12*10mm,那么相机的最低分辨率应该选择在：(12/0.01)*(10/0.01)=1200*1000,约为120万像素的相机，也就是说一个像素对应一个检测的缺陷的话，那么最低分辨率必须不少于120万像素，但市面上常见的是130万像素的相机，因此一般而言是选用130万像素的相机。

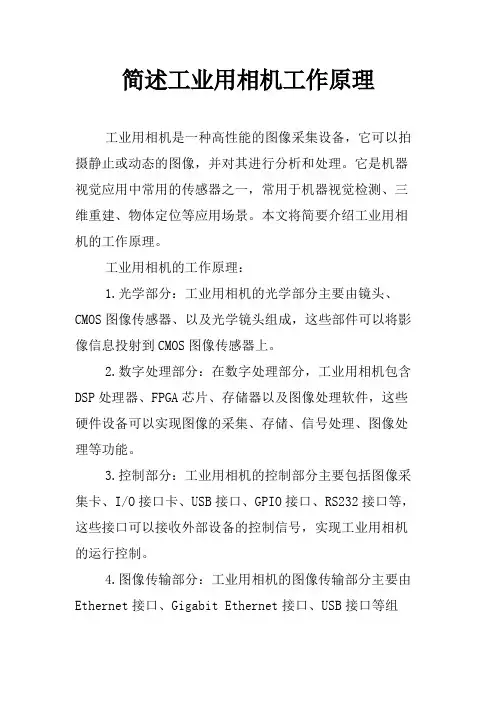

简述工业用相机工作原理
工业用相机是一种高性能的图像采集设备，它可以拍摄静止或动态的图像，并对其进行分析和处理。

它是机器视觉应用中常用的传感器之一，常用于机器视觉检测、三维重建、物体定位等应用场景。

本文将简要介绍工业用相机的工作原理。

工业用相机的工作原理：
1.光学部分：工业用相机的光学部分主要由镜头、CMOS图像传感器、以及光学镜头组成，这些部件可以将影像信息投射到CMOS图像传感器上。

2.数字处理部分：在数字处理部分，工业用相机包含DSP处理器、FPGA芯片、存储器以及图像处理软件，这些硬件设备可以实现图像的采集、存储、信号处理、图像处理等功能。

3.控制部分：工业用相机的控制部分主要包括图像采集卡、I/O接口卡、USB接口、GPIO接口、RS232接口等，这些接口可以接收外部设备的控制信号，实现工业用相机的运行控制。

4.图像传输部分：工业用相机的图像传输部分主要由Ethernet接口、Gigabit Ethernet接口、USB接口等组
成，这些接口可以用来将图像信息传输到外部设备上，实现图像的远程采集和处理。

以上就是工业用相机的工作原理，它主要由光学部分、数字处理部分、控制部分和图像传输部分组成，这些部分共同协作，实现了工业用相机的功能。

工业用相机虽然在功能上很强大，但其实它也是由细小的构件组成的，而这些构件的精准度和稳定性决定了工业用相机的可靠性和性能。

工业相机原理及选型指导工业相机是一种专用于工业应用的图像采集设备。

相比于普通相机，工业相机具有更高的性能和可靠性要求，以应对各种工业环境下的图像处理需求。

本文将介绍工业相机的原理以及选型指导。

一、工业相机原理：2. 采集接口：工业相机的采集接口通常为高速数字接口，如GigE Vision、USB3 Vision和Camera Link等。

这些接口能够提供高速的图像传输速率和稳定的数据传输质量，适用于快速和准确的图像采集。

3.图像处理功能：工业相机通常具有图像增强、格式转换和缓存等图像处理功能。

这些功能能够提高图像的质量和适应不同的图像处理需求。

4.工业环境适应性：工业相机通常采用工业级的外壳设计，具有防尘、防水、抗震等特性，以适应各种恶劣的工业环境。

二、工业相机选型指导：1.图像质量要求：根据实际需求确定图像分辨率、动态范围、灵敏度等参数。

高分辨率适用于细节要求较高的应用；较宽的动态范围适用于光照变化较大的应用；高灵敏度适用于低光环境下的应用。

2.采集速度要求：根据实际需求确定采集帧率。

高帧率适用于快速运动的目标或者高速连续采集的应用。

3. 接口类型：根据系统的要求选择合适的接口类型。

GigE Vision和USB3 Vision接口具有简单、灵活的特点，适用于一般工业应用；Camera Link接口具有高带宽和低延迟的特点，适用于大数据量和实时处理的应用。

4.工业环境要求：根据现场环境的要求选择具有合适防护等级的相机。

对于尘土较多的环境，选择具有IP67防护等级的相机；对于防水要求较高的环境，选择具有IP68防护等级的相机。

5.软件支持和兼容性：选择具有强大软件支持和兼容性的相机系统，以便进行图像处理和系统集成。

一些相机厂商提供了丰富的开发工具和SDK，以满足各种图像处理需求。

总之，工业相机是一种专用于工业应用的图像采集设备，具有高性能、可靠性和适应性的要求。

选型时需要根据实际需求确定图像质量、采集速度、接口类型、工业环境要求和软件支持等因素，以选择最合适的工业相机。

工业相机镜头的参数与选型一、镜头的基本参数1.焦距：焦距是指光线汇聚所发生的位置与感光器或像素元件的距离。

工业相机镜头的焦距可以根据实际需求进行选择，一般有固定焦距和变焦两种类型。

2.光圈：光圈是指镜头的进光量大小的调节装置，它能控制进入相机的光线的数量。

光圈大小直接影响相机的景深和光线透过能力。

在选择工业相机镜头时，一般需要根据实际应用场景和光线条件进行合理选择。

3.像距和像高：像距是指感光器到镜头最近点的距离，像高则是指光线通过镜头时物体成像产生的像的高度。

像距和像高的大小会影响到相机的成像范围和分辨率，因此在选型过程中需要进行合理的规划和计算。

4.解像度：解像度是指相机镜头的成像能力，也称为像场解析力。

工业相机镜头的解像度决定了相机系统的成像质量和分辨率，因此在选型过程中需要特别关注。

二、特殊需求1.特殊光谱：一些工业应用中，需要对特定光谱范围内的物体进行成像。

对于这种需求，可以选择特殊波段的工业相机镜头，如红外镜头、紫外镜头等。

2.防尘防水抗振动：在一些工业生产环境中，会存在较高的尘土、水汽等干扰因素，此时需要选择具有防尘防水和抗振动功能的工业相机镜头，以保证镜头稳定可靠的工作。

3.镜头接口：根据实际应用需求和相机的类型，需要选择合适的镜头接口，如C口、CS口、F口、M42口等。

三、选型准则1.根据应用需求确定参数：首先要明确工业相机镜头的应用场景和目标，根据需要选择合适的焦距、光圈、像距等基本参数。

2.考虑成像质量和分辨率：成像质量是选型过程中最关键的因素之一，要选择具有较高解像度和尽量少的光学畸变的镜头。

3.考虑工作环境：根据实际工作环境的特点，选择具有防尘防水和抗振动功能的镜头。

4.考虑成本和性价比：工业相机镜头的价格差异较大，要根据实际需求和预算选择相应的镜头，综合考虑成本和性价比。

5.选择可替换镜头：由于工业应用的多样性和发展需求的变化，选择可替换镜头可以提高系统的灵活性和可拓展性。

工业相机方案在现代工业生产中，工业相机被广泛应用于各种生产环境中，用于进行自动化检测、质量控制和生产过程监控等工作。

工业相机的高分辨率、高速度和稳定性等特点，使其成为工业自动化的关键组成部分。

本文将介绍工业相机的基本原理、应用领域及如何选择合适的工业相机方案。

一、工业相机的基本原理工业相机是一种特殊的数字相机，它具有高速度、高分辨率和稳定性等特点。

与普通消费级相机相比，工业相机更注重图像的准确性和可靠性。

工业相机通常采用CCD或CMOS传感器来捕捉图像，并通过适当的图像处理算法来提高图像质量。

工业相机的基本原理是将光线传感器转换成电信号，然后通过图像处理器将电信号转化为数字图像。

工业相机通常具有以下特点：1. 高分辨率：工业相机可以捕捉高分辨率的图像，以便更准确地检测和识别物体。

2. 高速度：工业相机具有快速的图像捕捉和传输速度，以满足生产线上的高速运行需求。

3. 稳定性：工业相机具有抗干扰能力和长时间稳定工作的能力，可以在恶劣的环境条件下正常工作。

4. 多功能性：工业相机可以通过不同的光源、滤镜和镜头等配件进行灵活配置，以满足不同的应用需求。

二、工业相机的应用领域工业相机可以应用于多个领域，下面是一些常见的应用示例：1. 自动化检测：工业相机可以用于自动化检测和质量控制，例如在生产线上对产品进行缺陷检测、尺寸测量和颜色识别等。

2. 视觉引导系统：工业相机可以用于机器人和自动导航系统的视觉引导，帮助机器人和车辆进行精确定位和路径规划。

3. 制药和医疗行业：工业相机可以用于制药和医疗设备的检测和监控，例如药品包装检查和手术辅助等。

4. 汽车制造业：工业相机可以应用于汽车制造过程中的检测和质量控制，例如对汽车零部件的组装和表面检查等。

5. 食品加工行业：工业相机可以用于食品加工过程中的检测和质量控制，例如对食品包装的检查、异物检测和码垛等。

三、选择合适的工业相机方案选择合适的工业相机方案需要考虑多个因素，包括应用需求、环境条件和预算等。

1_工业相机原理及选型指导工业相机是一种在工业生产环境中应用的特殊相机，用于进行工艺控制、质量检测和自动化生产等领域。

相比于普通相机，工业相机具有更高的分辨率、更快的速度和更强的稳定性。

本文将介绍工业相机的原理以及选型指导。

一、工业相机的原理工业相机的原理与普通相机的原理基本相同，都是通过光学系统将被拍摄物体的图像转换成电信号，然后通过图像采集芯片进行处理和传输。

不同的是，工业相机往往需要满足高速、高分辨率和高稳定性的要求，因此在光学系统、图像传感器和图像处理等方面有一些特殊设计。

光学系统：工业相机通常采用高质量的镜头和滤光片，以保证图像的清晰度和色彩还原度。

此外，还会根据实际应用需求选择合适的镜头焦距和光圈大小，以获取所需的视野范围和景深。

图像传感器：工业相机常用的图像传感器有CCD和CMOS两种。

CCD 传感器具有较高的光电转换效率和较低的噪声水平，适用于对图像质量要求较高的应用；CMOS传感器则具有较快的读取速度和较低的功耗，适用于高速图像采集和处理的场景。

选取合适的图像传感器需根据实际需求进行权衡。

图像处理：工业相机通常会搭配专用的图像处理芯片，用于对图像进行增强、噪声抑制、畸变校正等处理。

此外，还可以根据需要进行图像压缩和编码，以节省存储和传输带宽。

二、工业相机的选型指导1.分辨率：分辨率是指相机可以拍摄到的图像细节数量，通常以像素表示。

在选择工业相机时，需根据实际应用需求确定所需分辨率大小。

一般来说，分辨率越高，图像细节越丰富，但相应地也会增加图像处理和存储的负担。

2.速度：速度是指相机读取和传输图像的能力。

在高速生产线上，需要快速捕捉到工件的图像进行检测和判断，因此需要选择读取速度较快的相机。

一般来说，高速相机的读取速度可以达到每秒数百到数千张图像。

3.稳定性：工业相机通常要面对工业生产环境中的振动、温度变化等因素，因此需要具备较高的稳定性。

在选择工业相机时，需要关注相机的抗振动能力、温度范围和防尘防水等级。

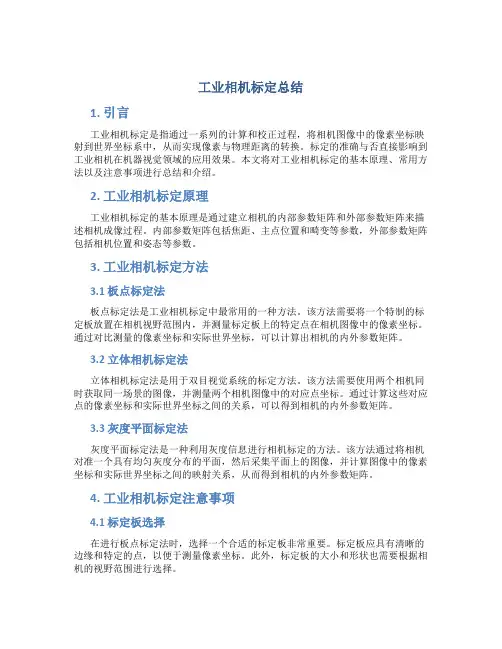

工业相机标定总结1. 引言工业相机标定是指通过一系列的计算和校正过程，将相机图像中的像素坐标映射到世界坐标系中，从而实现像素与物理距离的转换。

标定的准确与否直接影响到工业相机在机器视觉领域的应用效果。

本文将对工业相机标定的基本原理、常用方法以及注意事项进行总结和介绍。

2. 工业相机标定原理工业相机标定的基本原理是通过建立相机的内部参数矩阵和外部参数矩阵来描述相机成像过程。

内部参数矩阵包括焦距、主点位置和畸变等参数，外部参数矩阵包括相机位置和姿态等参数。

3. 工业相机标定方法3.1 板点标定法板点标定法是工业相机标定中最常用的一种方法。

该方法需要将一个特制的标定板放置在相机视野范围内，并测量标定板上的特定点在相机图像中的像素坐标。

通过对比测量的像素坐标和实际世界坐标，可以计算出相机的内外参数矩阵。

3.2 立体相机标定法立体相机标定法是用于双目视觉系统的标定方法。

该方法需要使用两个相机同时获取同一场景的图像，并测量两个相机图像中的对应点坐标。

通过计算这些对应点的像素坐标和实际世界坐标之间的关系，可以得到相机的内外参数矩阵。

3.3 灰度平面标定法灰度平面标定法是一种利用灰度信息进行相机标定的方法。

该方法通过将相机对准一个具有均匀灰度分布的平面，然后采集平面上的图像，并计算图像中的像素坐标和实际世界坐标之间的映射关系，从而得到相机的内外参数矩阵。

4. 工业相机标定注意事项4.1 标定板选择在进行板点标定法时，选择一个合适的标定板非常重要。

标定板应具有清晰的边缘和特定的点，以便于测量像素坐标。

此外，标定板的大小和形状也需要根据相机的视野范围进行选择。

4.2 图像采集条件在进行工业相机标定时，需要注意图像采集条件的统一性。

例如，光线条件应保持一致，摄像机的设置参数如曝光时间、增益等也应一致。

这样可以避免在标定过程中的误差。

4.3 数据处理和优化在获取到相机的内外参数矩阵后，还需要对数据进行处理和优化。

通常可以采用非线性优化算法对标定结果进行优化，以提高标定的准确性。

工业相机原理及选型指导工业相机是一种专门用于工业生产中的图像捕捉和处理的设备。

它具有高分辨率、高速度、高稳定性和高灵敏度等特点，能够满足工业生产中对图像质量和处理速度的要求。

本文将介绍工业相机的原理以及选型指导。

工业相机的原理：工业相机的原理主要包括以下几个方面：2.光学系统：工业相机的光学系统包括镜头、滤光片和光圈等。

镜头用于聚焦和调节光线的入射角度，滤光片用于选择特定波段的光线，光圈则控制进入相机的光线量。

3.图像处理器：工业相机的图像处理器主要负责数字图像的处理和压缩。

它能够提取图像的特征信息、滤除噪声和调整图像的亮度、对比度等参数。

4. 接口和通信：工业相机通常通过USB、GigE、Camera Link等接口与计算机或控制系统连接，并通过这些接口传输图像数据和控制命令。

工业相机的选型指导：选择适合自己工业生产需求的工业相机是至关重要的。

以下是一些选型指导：1.分辨率：根据需要捕捉的目标和图像处理的要求，选择合适的分辨率。

高分辨率可提供更多的细节信息，但同时会增加图像处理的计算量和存储容量。

2.传感器类型：根据应用需求选择合适的传感器类型。

CCD传感器具有较高的图像质量和低噪声，适合要求较高的应用；CMOS传感器则具有较高的灵敏度和速度，适合高速图像捕捉。

3.帧率：根据需要的实时性和运动捕捉的速度，选择合适的帧率。

高帧率能够捕捉快速运动的目标，但同时也要考虑存储和处理的能力。

4.光学要求：根据应用需求选择合适的镜头和滤光片。

镜头的焦距和光圈要能够适应场景中的目标大小和光照条件，滤光片要能够选择出需要的波段。

5. 接口和通信：根据设备连接的需求和传输速度要求，选择合适的接口类型。

USB接口适合小规模系统和短距离传输，GigE接口适合大规模系统和长距离传输，Camera Link接口适合高速图像传输。

6.抗干扰能力：根据工作环境的电磁干扰情况，选择具有良好抗干扰能力的工业相机，以确保图像的稳定性和可靠性。

工业相机选型知识1.1.1 机器视觉原理机器视觉是利用机器代替人眼进行测量和判断的技术。

机器视觉系统通过图像摄取装置（分为CMOS和CCD两种）将被摄取目标转换成图像信号，并传递给专用的图像处理系统。

该系统根据像素分布、亮度、颜色等信息将图像信号转换成数字化信号，并对这些信号进行各种运算以抽取目标的特征。

最终，根据判别的结果，控制现场设备的动作。

2.1.1 视觉系统组成部分视觉系统主要由以下部分组成：1.照明光源2.镜头3.工业摄像机4.图像采集/处理卡5.图像处理系统6.其它外部设备2.1.1.1 工业摄像机工业摄像机具有高的图像稳定性、高传输能力和高抗干扰能力等优点。

目前市面上的工业相机大多基于CCD或CMOS芯片。

CCD是目前机器视觉最为常用的图像传感器，它集光电转换及电荷存贮、电荷转移、信号读取于一体。

典型的CCD相机由光学镜头、时序及同步信号发生器、垂直驱动器、模拟/数字信号处理电路组成。

CMOS图像传感器的开发最早出现在20世纪70年代初，90年代初期，随着超大规模集成电路(VLSI)制造工艺技术的发展，CMOS图像传感器得到迅速发展。

CMOS图像传感器将光敏元阵列、图像信号放大器、信号读取电路、模数转换电路、图像信号处理器及控制器集成在一块芯片上，还具有局部像素的编程随机访问的优点。

目前，CMOS图像传感器以其良好的集成性、低功耗、高速传输和宽动态范围等特点在高分辨率和高速场合得到了广泛的应用。

要根据应用需要来确定。

一般来说，分辨率越高，图像越清晰，但同时也会增加成本和处理时间。

因此，需要根据具体应用的需求来选择合适的分辨率。

3、根据应用场景来选择相机的输出信号方式。

如果需要进行高质量的图像处理算法，建议选择输出裸数据的工业相机。

如果只是进行一般的图像拍摄，数字相机就可以满足需求。

4、根据应用场景来选择相机的响应频率范围。

如果需要拍摄可见光范围外的图像，需要选择红外或紫外相机。

总之，选择合适的工业相机需要根据具体的应用需求来确定，需要考虑分辨率、输出信号方式、响应频率范围等因素。

工业相机的检测原理
工业相机是一种专用于工业生产中的图像采集设备，它的检测原理主要涉及图像传感器的工作原理和图像处理算法。

1.图像传感器原理：工业相机通常采用CMOS或CCD图像传感器。

当光线照射到传感器上时，每个像素会产生对应的电荷，其数量与光线的强度成正比。

传感器会将电荷转换为电压信号，并进行模数转换，得到数字图像数据。

2.图像处理算法：采集到的数字图像数据会经过图像处理算法进行处理。

这些算法包括图像滤波、边缘检测、色彩分析、图像匹配等。

图像处理算法的目的是提取出图像中的特定特征和信息，以便进行目标检测和分析。

3.模式匹配和特征提取：工业相机可以通过模式匹配和特征提取来检测目标物体。

模式匹配是将已知的模式或图像特征与采集到的图像进行对比，从而识别目标物体的位置和特征。

特征提取是通过识别图像中的特定特征，如颜色、形状、大小等来检测目标物体。

4.光照控制：工业相机在检测过程中需要考虑光照条件对图像质量的影响。

因此，常常采用不同的光照控制方法，如增加光源、使用滤光片或采用背光照明等，以保证图像质量和检测精度。

综上所述，工业相机的检测原理主要涉及图像传感器的工作原理和图像处理算法。

通过采集、处理和分析图像数据，工业相机可以实现对目标物体的检测、测量和判别，为工业生产提供有效的视觉检测手段。

AA
1/ 1。

3D工业相机是一种使用特殊技术和算法来获取物体的三维形状和深度信息的设备。

其原理通常基于结构光、ToF (Time-of-Flight) 或立体视觉等技术。

1.结构光原理：相机发射光源（通常是激光或投影仪）产生结构化的光斑（例如条纹或格
点模式），这些光斑投射到物体上并反射回相机。

通过检测物体表面上光斑的位置和形变，相机可以计算出物体的深度信息和几何形状。

2.ToF原理：时间飞行技术利用了光在介质中传播的速度，相机发射一个短脉冲的光束，
然后测量从相机到物体表面反射回来所需的时间。

根据光的传播速度和时间差，相机可以计算出物体的距离和深度信息。

3.立体视觉原理：使用多个摄像头或图像传感器来获取物体的两个或多个不同角度的图像。

通过分析这些图像之间的视差（即两个相机视野中同一点的偏移量），相机可以推断出物体的深度和三维结构。

这些原理结合了光学、物理和计算机视觉方面的知识，使得3D工业相机能够在工业生产、测量和检测等领域中广泛应用。

工业相机原理
工业相机是一种高性能的数字成像设备，它具有较高的图像质量和
快速的图像处理能力，广泛应用于各种生产和制造行业的自动化控制
和质量检测领域。

工业相机主要基于以下原理进行工作：
1. 光学透镜原理
工业相机通过透镜将光线聚焦在光敏元件上，从而形成图像。

透镜的
质量和参数会影响相机的成像质量和光线接收能力。

不同的工业相机
可以选择不同的透镜进行匹配。

2. 光敏元件原理
光敏元件是工业相机的核心组成部分，它可以将光信号转换成电信号。

光敏元件的种类主要包括CCD和CMOS，它们的性能和特性有所差异，而且会直接影响相机的成像质量和图像处理速度。

3. 数字信号处理原理
数字信号处理器是工业相机的“大脑”，它可以对图像进行采集、处理、计算、储存等操作。

数字信号处理器采用专用的图像处理算法进行图
像压缩、增强、滤波、分割等处理，从而得到满足应用要求的图像结果。

4. 触发和同步信号原理
工业相机需要依靠外部触发和同步信号来控制采集图像的时间和方式，以尽可能减少图像传输和处理的时间延迟。

通常采用的触发和同步信
号包括外触发信号、硬件触发信号、软件触发信号等多种方式。

5. 机械结构原理
工业相机的机械结构主要包括相机本体、支架、镜头、接口等部分。

机械结构的选择和设计可以使得相机在不同的环境下进行工作，并且
适应不同的应用要求。

同时，机械结构的质量和性能也会直接影响相
机的稳定性和可靠性。

总之，工业相机的工作原理涉及到多方面的知识和技术，需要不断进
行创新和优化，以满足越来越严格的质量要求和高速数据处理的需求。
