电工实操考试试题及答案一、简答题1. 请简述电气安全的重要性。
电气安全至关重要，因为电气事故可能导致人身伤害、火灾和设备损坏等严重后果。
正确的电气安全操作可以保护人员免于电击，并确保电气设备的正常运行。
2. 什么是短路电流？短路电流是指在电路中出现短路故障时所产生的电流。
短路电流通常比正常工作时的电流大得多，可能导致电路过载、设备烧坏甚至火灾。
3. 请简要介绍电气绝缘材料及其作用。
电气绝缘材料主要用于包裹电线、电缆，起到绝缘、防电击和防火的作用。
常见的电气绝缘材料有橡胶、塑料和绝缘纸等。
4. 请简述直流电机和交流电机的区别。
直流电机是以直流电作为动力源的电动机，具有简单的结构和较高的启动转矩。
交流电机则以交流电作为动力源，具有较高的功率因数和效率。
5. 什么是电气图符号？请简要介绍一些常见的电气图符号。
电气图符号是用来表示电气设备和元件的图形符号。
常见的电气图符号包括电源符号、开关符号、电灯符号、电机符号等。
二、计算题1. 一个电阻为200欧姆的电路，通过电流2安培，求电路的电压。
解：根据欧姆定律，电压等于电流乘以电阻，所以电压等于2安培乘以200欧姆，即400伏。
2. 一个电源电压为220伏，负载电阻为10欧姆，求电路中的电流。
解：根据欧姆定律，电流等于电压除以电阻，所以电流等于220伏除以10欧姆，即22安培。
3. 一个电感为0.5亨的电路，通过频率为50赫兹的交流电流，求交流电路中的电压。
解：根据电感的定义，电感等于感抗乘以角频率。
感抗可以通过电感和频率计算得到，所以电感等于0.5亨乘以50赫兹，即25欧姆。
根据欧姆定律，电压等于电流乘以阻抗，所以电压等于电流乘以感抗，即25欧姆乘以电流。
三、应用题1. 请简要介绍电气维修常见的操作工具。
电气维修常见的操作工具包括螺丝刀、钳子、扳手、电线钳等。
这些工具用于拧紧螺丝、剪断线缆、固定电线等操作。
2. 电气设备的故障排除过程中，一般采用什么方法？电气设备故障排除过程中，一般采用分段法。
电气作业参考答案电气作业参考答案在学习电气工程的过程中，作业是不可避免的一部分。
有时候，我们会遇到一些难题，需要参考答案来帮助我们理解和解决问题。
本文将为大家提供一些电气作业的参考答案，希望能够帮助大家更好地完成作业。
1. 电路分析电路分析是电气工程中的基础知识，理解和掌握电路分析方法对于解决电路问题至关重要。
以下是一道电路分析题目及其参考答案：题目：如图所示，计算电路中电阻R1和R2的等效电阻。
```R1----/\/\/\----| || |----/\/\/\----R2```解答：根据电阻的串并联关系，我们可以将电路简化为以下形式：```R1----/\/\/\----| |----/\/\/\----R2```由于R1和R2是并联关系，所以它们的等效电阻为：1/R = 1/R1 + 1/R2解得等效电阻R为：R = (R1 * R2) / (R1 + R2)2. 电机控制电机控制是电气工程中的重要内容，掌握电机控制方法对于实现电机的正常运行至关重要。
以下是一道电机控制题目及其参考答案：题目：某电机的额定电压为220V，额定功率为5kW，采用星角控制方式，计算电机的线电流和相电流。
解答：首先，我们需要计算电机的线电流。
根据功率和电压的关系，我们可以得到：P = √3 * U * I * cosθ其中，P为功率，U为电压，I为线电流，θ为功率因数的余弦值。
代入已知条件，得到：5kW = √3 * 220V * I * cosθ解得线电流I为：I = 5kW / (√3 * 220V * cosθ)接下来，我们需要计算电机的相电流。
根据星角控制方式的特点，相电流等于线电流除以根号3，即：相电流 = 线电流/ √33. 电路设计电路设计是电气工程中的一项重要任务，需要综合运用电路分析、电路元件的选择和布局等知识。
以下是一道电路设计题目及其参考答案：题目：设计一个能够将交流电转换为直流电的整流电路。
湖北电工考试试题及答案一、单项选择题（每题2分，共10题，计20分）1. 电流通过导体时，导体两端的电压与电流的比值称为（）。
A. 电阻B. 电导C. 电势D. 电流密度答案：A2. 电路中，当电阻值增大时，通过电阻的电流（）。
A. 增大B. 减小C. 不变D. 先增大后减小答案：B3. 交流电路中，电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：A4. 以下哪种材料不适合用作绝缘体？（）A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C5. 电路中，电容器的充电和放电过程遵循（）定律。
A. 欧姆定律B. 基尔霍夫电压定律C. 法拉第电磁感应定律D. 焦耳定律答案：C6. 以下哪个不是三相电路的特点？（）A. 有三个相位B. 相位间电压相等C. 相位间相位差为120度D. 每个相位的电流相同答案：D7. 电路中，功率因数的取值范围是（）。
A. 0到1之间B. 0到负无穷C. 负无穷到正无穷D. 1到正无穷答案：A8. 电路中，短路电流的大小与（）有关。
A. 电路的电阻B. 电路的电压C. 电路的电感D. 电路的电容答案：B9. 以下哪种继电器是用于过载保护的？（）A. 电流继电器B. 电压继电器C. 时间继电器D. 温度继电器答案：A10. 电路中，二极管的正向导通电压通常为（）。
A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B二、多项选择题（每题3分，共5题，计15分）1. 以下哪些因素会影响电路的电阻值？（）A. 材料B. 温度C. 长度D. 横截面积答案：ABCD2. 电路中，以下哪些元件是储能元件？（）A. 电阻B. 电感C. 电容D. 二极管答案：BC3. 以下哪些是交流电路中的功率类型？（）A. 视在功率B. 有功功率C. 无功功率D. 功率因数答案：ABC4. 以下哪些是电气安全的基本措施？（）A. 使用合格的电气设备B. 定期检查电气线路C. 正确使用电气保护装置D. 随意改动电气线路答案：ABC5. 以下哪些是电气火灾的主要原因？（）A. 电气设备过载B. 电气设备短路C. 电气设备老化D. 电气设备正常使用答案：ABC三、判断题（每题1分，共5题，计5分）1. 电路中的电流总是从高电位流向低电位。

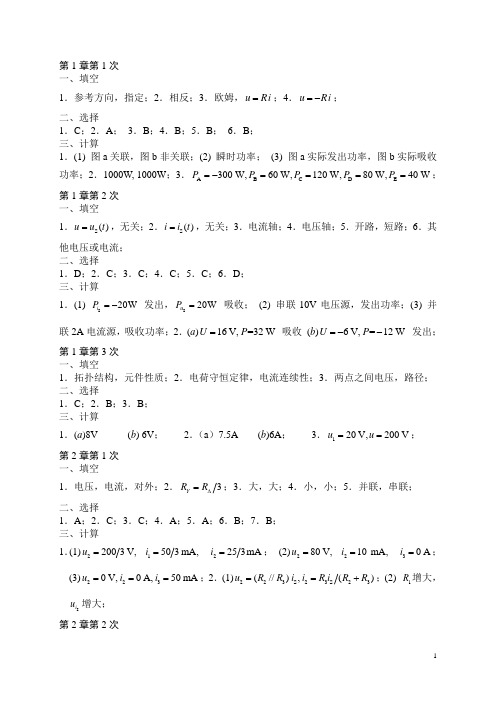

第1章第1次 一、填空1．参考方向，指定；2．相反；3．欧姆，u Ri =；4．u Ri =-；二、选择1．C ；2．A ； 3．B ；4．B ；5．B ； 6．B ； 三、计算1．(1) 图a 关联，图b 非关联；(2) 瞬时功率； (3) 图a 实际发出功率，图b 实际吸收功率；2．1000W, 1000W ；3．A B C D E 300W,60W,120W,80W,40W P P P P P =-====； 第1章第2次 一、填空1．S ()u u t =，无关；2．S ()i i t =，无关；3．电流轴；4．电压轴；5．开路，短路；6．其他电压或电流； 二、选择1．D ；2．C ；3．C ；4．C ；5．C ；6．D ； 三、计算1．(1) S 20W i P =- 发出，S 20W u P = 吸收； (2) 串联10V 电压源，发出功率；(3) 并联2A 电流源，吸收功率；2．(a )16V, =32W U P = 吸收 (b )6V, =12W U P =-- 发出； 第1章第3次 一、填空1．拓扑结构，元件性质；2．电荷守恒定律，电流连续性；3．两点之间电压，路径； 二、选择1．C ；2．B ；3．B ； 三、计算1．(a )8V (b ) 6V ； 2．（a ）7.5A (b )6A ； 3．120V,200V u u ==； 第2章第1次 一、填空1．电压，电流，对外；2．Y R R ∆=；3．大，大；4．小，小；5．并联，串联； 二、选择1．A ；2．C ；3．C ；4．A ；5．A ；6．B ；7．B ； 三、计算1．(1)212200V,503mA,253mA u i i ===；(2)22380V,10mA,0A u i i ===；(3)2230V,0A,50mA u i i ===；2．(1)223S 23S 23(//),()u R R i i R i R R ==+；(2) 1R 增大，S i u 增大； 第2章第2次1．S ,/U R n ；2．S ,i I nR ；3．电流，内电导；4．电压，内电阻；5．并，S u ；6．串，S i ； 二、选择1．D ；2．A ；3．B ；4．C ；5．C ；6．C ； 三、计算1．0.3； 2．10S 0.75u u =； 第3章第1次 一、填空1．拓扑结构；2．全部，部分；3．1,(1),(1)n b n b n -----；4．网孔数，连支数；5．1,(1)n b n ---； 二、选择1．D ；2．A ；3．A ；4．C ； 三、计算1．略； 2．略； 3．51A i =；第3章第2次 一、填空1．网孔电流；2．平面电路，非平面电路；3．回路电流，KVL ；4．正值，方向；5．受控源； 二、选择1．D ；2．A ；3．C ；4．B ； 三、计算1．121A,2A,24W,I I P ===-发出 2．6V 12V 18W,12W,14W P P P =-=-=受控源； 3．276.25V U =；第3章第3次 一、填空1．结点电压，KCL ；2．参考点；3．两个，参考点；4．正值，负值；5．受控源；6．小于或等于；7．结点电压方程； 二、选择1．C ；2．B ；3．B ；4．B ； 三、计算1．2s ； 2．(a ) 123123123732143442414n n n n n n n n n u u u u u u u u u --=⎧⎪-+-=⎨⎪--+=-⎩(b )12312312113325431n n n n n n n n u u u u u u u u +-=⎧⎪--+=⎨⎪-=-⎩； 3．6V 12V 18W,12W,14W P P P =-=-=受控源； 第4章第1次1．直观表述；2．短路支路，开路支路；3．功率；4．短路电流，开路电压，短路电流；5．开路电压，开路电压，短路电流； 二、选择1．A ；2．A ；3．B ； 三、计算1．(a )11A,2W i P Ω== (b )110A,100W i P Ω=-=； 2．S 6A i = 3．22.5V u =； 第4章第2次 一、填空1．开路电压，开路电压，置零；2．S ,i i R u R ；3．OC SC u i ；4．5V ； 二、选择1．B ；2．C ；3．A ；4．B ； 三、计算1．(a )OC eq 5V,0u R ==，(b )SC eq 7.5A,0i G == 2．(1)eq max =10,35.16W R R P =Ω=(2) a ,b 之间并联一个电流源'S 3.75A i =；第4章第3次 一、填空1．功率守恒定律，功率；2．线性，特勒根；3．G 、C 、u 、KVL ，结点电压；4．i R ，2OC )i u R 。
电工作业试题及答案一、单选题（每题2分，共10题）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系是（）。
A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 楞次定律答案：A2. 以下哪个不是电气设备的保护接地方式？（）A. TN-C系统B. TN-S系统C. TT系统D. IT系统答案：D3. 测量交流电路中电流的仪表是（）。
A. 万用表B. 钳形电流表C. 电压表D. 电阻表答案：B4. 在三相电路中，星形接法的线电压与相电压之间的关系是（）。
A. 相电压是线电压的1/√3倍B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 线电压与相电压相等答案：B5. 以下哪种材料不适合用作绝缘材料？（）A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C二、判断题（每题2分，共5题）1. 电气设备的外壳接地可以防止触电事故的发生。
（对）2. 所有的电气设备都可以使用同一个接地系统。
（错）3. 电气火灾发生时，应立即用水进行灭火。
（错）4. 电气设备的过载保护可以通过熔断器实现。
（对）5. 电气设备的绝缘电阻越低，其绝缘性能越好。
（错）三、填空题（每题2分，共5题）1. 当电路发生短路时，电路中的电流会急剧______。
答案：增大2. 电气设备的接地电阻不应大于______欧姆。
答案：43. 电气设备的绝缘等级分为A、E、B、F、H等，其中H级的最高工作温度为______℃。
答案：1804. 电气设备的过电流保护通常由______实现。
答案：断路器5. 电气设备的防护等级通常用IP______表示。
答案：XX四、简答题（每题10分，共2题）1. 简述电气设备接地的目的。
答：电气设备接地的目的是为了保障人身安全和设备安全。
通过接地，可以防止设备外壳带电，避免触电事故的发生；同时，接地可以有效地导走雷电流和故障电流，保护设备不受损害。
2. 什么是电气设备的过载保护？它的作用是什么？答：电气设备的过载保护是指当设备中的电流超过其额定电流时，保护装置能够自动切断电源，以防止设备因过热而损坏。
电工重点
试卷分布：
一，填空（20分）
二，单选（三选一20分）
三，计算题（60分）
分数比例：
第一章，百分之32, 二个大题
第二章，百分之18，一个大题
第三章，百分之34，二个大题
第四章，百分之16，一个大题
题目范围：
第一章，填空，选择题
功率计算（发出还是吸收）
基尔霍夫两个定律
戴维南定理（针对有源二端网求其开路电压及等效电阻）计算题
1），指明用叠加原理求解
2），两个节点的电路，（运用节点电压法）
第二章，填空，选择题
暂态，换路定则的定义，两个时间常数的表达式
初始值的计算，时间常数的计算，换路后如何求等效电阻
计算题
有关全响应
第三章，填空，选择题
向量形式的欧姆定律，
向量形式与正弦量之间的相互转化
向量的简单计算，复数乘除法求复阻抗
谐振的概念
交流电路中，RLC电路中谁超前谁的？？
计算题
1），运用公式(84页3.5.8)求解
2），RLC有串有并的计算
第四章，填空，计算题
星形连接的线电压与相电压的关系
三角形连接的线电压与相电压的关系
三相功率的计算
中线的作用，注意负载对称不对称
计算题
不对称负载，有中线的星形连接。
电工作业考试试题及答案一、单项选择题（每题2分，共10题，共20分）1. 电气设备在正常工作时，其绝缘电阻应不低于多少？A. 0.5MΩB. 1MΩC. 5MΩD. 10MΩ答案：B2. 电气设备接地的主要目的是什么？A. 防止设备漏电B. 减少设备损耗C. 增加设备寿命D. 提高设备效率答案：A3. 电气设备检修时，必须切断电源并采取什么措施？A. 挂警示牌B. 锁闭电源开关C. 断开保险丝D. 以上都是答案：D4. 电气设备发生火灾时，首先应该采取的措施是什么？A. 用水灭火B. 切断电源C. 使用灭火器D. 通知消防部门答案：B5. 电气设备检修时，应穿戴哪些防护用品？A. 绝缘手套和绝缘鞋B. 普通手套和普通鞋C. 防护眼镜和安全帽D. 以上都不是答案：A6. 电气设备绝缘电阻的测量周期应为多久？A. 每年一次B. 每半年一次C. 每季度一次D. 每月一次答案：A7. 电气设备接地电阻的最大允许值是多少？A. 4ΩB. 10ΩC. 20ΩD. 30Ω答案：B8. 电气设备检修时，应使用哪种类型的照明？A. 普通照明B. 防爆照明C. 应急照明D. 便携式照明答案：B9. 电气设备检修时，应采取哪些安全措施？A. 切断电源并挂警示牌B. 仅切断电源C. 仅挂警示牌D. 以上都不是答案：A10. 电气设备发生漏电时，应采取什么措施？A. 立即停止使用B. 继续使用C. 通知设备维修人员D. 以上都不是答案：A二、多项选择题（每题3分，共5题，共15分）1. 电气设备检修时，以下哪些措施是正确的？A. 切断电源B. 挂警示牌C. 使用普通照明D. 穿戴绝缘手套和绝缘鞋答案：A, B, D2. 电气设备接地的目的包括哪些？A. 防止设备漏电B. 减少电磁干扰C. 保护设备不受雷击D. 提高设备效率答案：A, B, C3. 电气设备绝缘电阻的测量周期和方法应符合哪些规定？A. 每年至少测量一次B. 使用500V兆欧表测量C. 测量前设备必须断电D. 测量结果应记录并保存答案：A, B, C, D4. 电气设备发生火灾时，以下哪些措施是正确的？A. 切断电源B. 使用水灭火C. 使用灭火器D. 通知消防部门答案：A, C, D5. 电气设备检修时，应采取哪些安全措施？A. 切断电源并挂警示牌B. 穿戴绝缘手套和绝缘鞋C. 使用防爆照明D. 通知相关人员答案：A, B, C, D三、判断题（每题1分，共5题，共5分）1. 电气设备接地可以有效地防止设备漏电。
本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。
题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.对10kV线路验电时，应采用( )验电。
A.验电笔B.验电器C.绝缘杆D.接地线答案:B2. 产生串联谐振的条件是( )。
A.XL>XcB.XL<xcC.XL=Xc答案:C3. 全电路欧姆定律表明,在闭合回路中,电流的大小与电源电动势( ),与整个电路的电阻成反比。
A.成正比B.成反比C.正弦规律D.不确定答案:A4. 绝缘材料根限工作温度为105℃时，耐热等级为( )。
A.A级B.E级C.B级答案:A5. 常用二极管的特点是( )。
A.放大作用B.整流作用C.开关作用D.单向导电性答案:D6. 基尔霍夫第二定律也称( )定律。
A.节点电流；B.回路电压；C.欧姆定律；D.楞次定律；答案:B7. 停车时产生振荡的原因常常由于( )环节不起作用。
A.电压负反馈B.电流负反馈C.电流截止负反馈D.桥型稳定8. 根据线路电压等级和用户对象，电力线路可分为配电线路和( )线路。
A.照明B.动力C.送电D.感应答案:C9. 一个1Kw的电炉，在额定电压下工作10分钟，其发热量为( )焦耳。
A.10B.6F105C.103D.60答案:B10. 无铠装的电缆在室内明敷时，水平敷设至地面的距离不应小于( )。
第五章防止电气事故发生的具体措施A.1m；B. 1.5m；C.2m；D. 2.5m；答案:D11. 为了使异步电动机能采用Y—△降压起动，电动机在正常运行时必须是( )A.Y接法B.△接法C.Y/△接法D.延边三角形接法答案:B12. 中性点直接接地系统，如电气设备发生一相碰壳，人体接触电气设备相当于发生( )。
A.单相触电B.灼伤C.两相触电答案:A13. 为了把电压表的测量范围扩大100倍，倍率器的电阻值是表内阻的( )。
第1章第1次 专业 班 学号 200 姓名 一、填空题1．在电路分析计算中，必须先指定电流与电压的 参考方向 ，电压的参考方向与电流的参考方向可以独立地 指定 。
2．若电流的计算值为负，则说明其真实方向与参考方向 相反 。
3．线性电阻上电压u 与电流i 关系满足 欧姆 定律，当两者取关联参考方向时其表达式为 u=iR 。
4．基尔霍夫定律与电路的 结构 有关，而与 元件性质 无关。
5．KCL 实际上是体现了 电荷守恒定律 或 电流连续性 的性质。
6．KVL实际上是体现了电压与 路径 无关的性质。
二、选择题1．电路如图1所示，已知 11Ai =-，32Vu =，131R R ==Ω，22R =Ω，则电压源电压 =Su （ B ）。
A ．7V B ．9VC ．7V - D ．9V-2．电路如图2所示，已知 12Ai =-，52Vu =-，341ΩR R ==，52ΩR =，则电流源电流=Si （B ）。
A ．3A B ．6A C ．212A R i +（） D ．122AR R +（）3．电路如图3所示，电流源功率如何？（ B ）。
A ．发出B ．吸收C ．为零D ．不确定4．电路如图4所示，10V =-u，2A i =-，则网络N 的功率为（ B ）。
A ．吸收20W B ．发出20W C ．发出10W D ．发出10W-三、计算题1．电路如图5所示，试校核所得解答是否满足功率平衡。
（提示：求解电路以后，校核所得结果的方法之一是核对电路中所有元件的功率平衡，即元件发出的总功率应等于其他元件吸收的总功率）。
解：P A ＝-300W （发出）； P B =60W （吸收）； P C =120W （吸收）；P D =80 W （吸收）； P E =40 W （吸收）；P A +P B +P C +P D +P E =0（功率平衡）2．试求如图6所示各电路中的电压U ，并讨论计算各个元件和端口功率。
解：（a ）I R =8A ； U=16V ； P I =-16*6= -96W （发出）；P R =82*2=128W （吸收；） P 端口=32W （吸收）（b ）I R = -2A ； U= -6V ； P I =4U= -24W （发出）；P R =12W （吸收） P 端口=2U= -12W （发出）第1章第2次 专业 班 学号 200 姓名 一、填空题1．电压源空载时应该 开路 放置；电流源空载时应该 短路 放置。
2．电路中某一部分被等效变换后，未被等效部分的 电压 与 电流 仍然保持不变。
即电路的等效变换实质是 外部 等效。
3．结点电压法是以 结点电压 为独立变量，实质上是体现 KCL 。
4．列结点电压方程时，先指定一个结点为 参考结点 ，其余结点与该结点之间的电压称为结点 电压。
5．支路电压等于 两 结点电压之差，它与 参考结点的选择 无关。
二、选择题1．电路如图1所示，已知3ASI =，020ΩR =，欲使电流2AI =，则R＝（D ）。
A ．40Ω B ．30ΩC ．20Ω D ．10Ω2．电路如图2所示，3VSu =,1AS i =，1ΩR =，电流源发出（产生）的功率=P （C ）。
A ．1WB ．1W- C ．4W D ．4W- 3．电路如图3所示，若电流表A 的内阻很小，可忽略不计（即内阻为零），已知20VS U =，1410ΩR R ==，2320ΩR R ==，则A 表的读数为（C ）。
A ．0A B ．13AC ．12AD ．23A4．电路如图4所示，已知4VSU =，110ΩR =，230ΩR =，360ΩR =，420ΩR =。
a 、b 端电压=U （D ）。
A ．3V B ．2V C ．1V- D ．2V-三、计算题1．电路如图5所示，已知100V Su =，12k ΩR =，28k ΩR =，试求下列3种情况下电压2u 和电流3i 。
若：（1）38k ΩR =；（2）处开路）33(R R ∞=；（3）330(R R =处短路）。
解: (1)232s123R //R u u 66.7VR R //R ==+; 233u i 8.3m AR ==(2) u 2=80V , i 3=0mA (3) u 2=0V , i 3=50mA2．电路如图6所示，已知 10V ,2ASS U I ==，试求电压U 。
解10245U 10V112555+===+第1章第3次 专业 班 学号 200 姓名一、填空题1．使用叠加定理来求解电路时，不作用的独立电压源用 短路 代替，不作用的独立电流源用 开路 代替。
2．不能用叠加定理来计算线性电路中的 功率 。
3．用电压源S U 与电阻i R 串联等效一个实际电源时，S U 为实际电源的 开路电压 ，i R 为实际电源的开路电压 与短路电流 之比。
4．一个含独立电源的线性二端网络，可以用戴维宁定理来等效，则其等效电压源等于该二端网络的 开路电压 ，其等效内阻等于该端口内所有独立电源 置零时，该端口的输入电阻。
5．已知线性含源二端网络的开路电压OC u ，短路电流SC i ，则该端口的等效电阻为 (OC u /SC i )。
6．含源二端网络的开路电压为10V ，短路电流为2A ，若外接5Ω的电阻，则该电阻上的电压为 5V 。
二、选择题1．电路如图1所示，已知2ASI =，6V SU =，6ΩR =，由叠加定理可求电流=I （ A ）。
A ．0.5A- B ．2/3A - C ．4/3AD ．1.5A2．电路如图2所示，网络N 内仅含电阻元件与受控源，已测得电流1i 、2i 和i 的数据列于表内，表格中的未知数据为（ A ）。
A ．4A B ．2A C ．4A- D ．1A-3．电路如图3所示，它的戴维宁等效电路中，OC u 和iR 应是（ B ）。
A ．5V ,5Ω B ．1.5V ,1.5Ω C ．9/5V ,6/5ΩD ．3/4V ,1.5Ω4．电路如图4所示，它的戴维宁等效电路中，OC u 和iR 应是（ C ）。
A ．5V ,2ΩB ．0.4V,2ΩC ．0.8V,2ΩD ．4V,2.8Ω三、计算题1．电路如图5所示，N 为无源线性电阻网络，SS 12 V , 2 AU I ==。
当'11-端口开路时，123V ,2AU I ==；当'22-端口短路时，128V ,0.5AU I ==-；当S S , I U 共同作用时，它们各自发出多少功率。
解：当U S ，I S 共同作用时，U 1=11V ， I 2=1.5A P IS = -I S U 1= -22W(发出), P US = -U S I 2= -18W(发出)。
电流源发出功率22 W ，电压源发出功率18W ；2．电路如图6所示，试用戴维宁定理求ab 支路的电流I。
解：E=U ab0=-6*3+6*6=18VR 0=4.5Ω, I=(E+2)/(5.5+R 0)=20/10=2A第2章第1次 专业 班 学号 200 姓名 一、填空题1．一个电路发生突变，如开关的突然通断，参数的突然变化及其他意外事故或干扰，统称为 换路 。
2．为了分析问题的方便，我们认为换路是在t =0时刻进行的，并把换路前的最终时刻记为=t 0-，把换路后的最初时刻记为=t 0+ ，换路经历时间为0- 到 0+3．动态电路发生突变后，从原来的状态转变为另一工作状态的过程称为 过渡 过程。
4．由于电容中的电场能量和电感中的磁场能量不能跃变，所以在换路瞬间电容两端的电压 和电感中的 电流 也是不可能跃变的。
5．换路定则： (0)(0)C C u u -+= ； (0)(0)L L i i -+= 。
二、选择题1．电路如图1所示，12VSU =，在t = 0时把开关S 闭合，若(0)12VC u -=，则在开关S 闭合后该电路将( B )。
A ．产生过渡过程B ．不产生过渡过程C ．无法确定2．电路如图2所示，1234C 0.2μF,C 0.3μF,C 0.2μF,C 0.8μF,====可求得A ，B 两点间的等效电容C=（ B ）。
A ．1/3F μ B ．0.28F μ C ．0.24F μ D ．0.14F μ图1 图23．电路如图3所示，已知电容初始电压(0)10VC u -=，电感初始电流)0(=-L i ，120.2F,0.5H ,30,20C L R R ===Ω=Ω。
0=t 时开关S接通，则=+)0(R i （ C ）。
A ．0AB ．0.1 AC ．0.2 AD ．1/3 A4．电路如图4所示，已知 1232A ,1H ,20,10S i L R R R ===Ω==Ω。
开关S 打开之前电路稳定，0=t 时S 打开，则=+)0(u （D ）A ．0B ．20 VC ．40/3 VD ．40 V三、计算题1．电路如图5所示，开关S 在0=t 时动作，试求电容在+=0t 时刻电压、电流的初始值。
解：(0)(0)10VCC u u -+==15(0) 1.510C i A +-==-图52．电路如图6所示，开关S 在0=t时动作，试求电感在+=0t 时刻电压、电流的初始值。
解：10(0)(0)155L L i i A -+===+(0)155L u V+=-⨯=-图6第2章第2次 专业 班 学号 200 姓名 一、填空题1．零状态响应是指在换路前电路的初始储能为 零 ，换路后电路中的响应是由 电源激励 产生的。
2．零输入响应是指在换路后电路中无 电源激励 ，电路中的响应是由 电路的初始储能 产生的。
3．RC 一阶电路的时间常数=τ RC ，RL 一阶电路的时间常数=τ L/R 。
4．时间常数τ越大，暂态过程持续的时间就越 长 。
5．一阶电路的全响应等于零状态响应与 零输入响应 的叠加。
二、选择题1．构成积分电路参数的条件是( C )。
A ．时间常数与输入矩形脉冲宽度相等B ．时间常数远小于输入矩形脉冲宽度C ．时间常数远大于输入矩形脉冲宽度 2．微分电路具有以下作用( A )。
A ．把矩形脉冲波形转换成正、负尖脉冲B ．把尖脉冲转换成矩形脉冲波C ．把矩形脉冲波转换成三角波3．RC 电路在零输入条件下，时间常数的意义是( B )。
A ．响应由零值增长到稳态值的0.632倍时所需时间B ．响应由稳态值衰减到稳态值的0.368倍时所需时间C ．过渡过程所需的时间4．RL 串联电路与电压为8V 的恒压源接通，如图1所示。
在0t =瞬间将开关S 闭合，当电阻分别为10Ω，20Ω，30Ω，50Ω时所得到的4条()L u t 曲线如图2。
其中10Ω电阻所对应的曲线是( d )。
图1 图2三、计算题1．电路如图3所示，开关S 原在位置1已久，0=t时合向位置2，三要素法求)(t u C 和)(t i 。
