红外线的热效应的应用实例红外线的热效应是指物体受到红外线辐射后产生的热现象。
红外线具有穿透力强、不受光线影响以及能够感知物体表面温度等特点，因此在许多领域都有着广泛的应用。
下面将介绍几个红外线热效应的应用实例。
1. 红外线测温仪红外线测温仪是一种利用红外线辐射热效应测量物体表面温度的仪器。
它通过测量物体发射出的红外线辐射能量来推算物体的温度。
红外线测温仪具有非接触性、快速测量、远距离测量等优点，广泛应用于工业生产、医疗诊断、消防安全等领域。
例如，在工业生产中，可以使用红外线测温仪对炉温、机器设备运行温度进行实时监测，以确保工作环境的安全性和稳定性。
2. 红外线夜视仪红外线夜视仪是一种利用红外线辐射热效应实现在夜间或低光环境中进行观察的设备。
人眼无法看到红外线，但红外线夜视仪可以通过接收周围环境中的红外线辐射，显像成可见光图像，从而实现夜间观察。
红外线夜视仪在军事、安防、野外探险等领域具有重要的应用价值。
例如，在军事领域，红外线夜视仪可以在夜间或恶劣天气条件下进行侦查、监视和瞄准，提高作战效率和安全性。
3. 红外线热成像仪红外线热成像仪是一种利用红外线辐射热效应来获取物体表面温度分布图像的设备。
它能够将物体表面的红外辐射能量转化为热图像，通过不同颜色的表示来反映不同温度区域的分布情况。
红外线热成像仪广泛应用于建筑、电力、医疗、环保等领域。
例如，在建筑领域，红外线热成像仪可以用于检测建筑物的能量损失、水电管道的渗漏问题等，以提高建筑的能效性和安全性。
4. 红外线人体感应器红外线人体感应器是一种利用红外线辐射热效应来感知人体存在的设备。
它通过感知人体周围的红外辐射变化来实现对人体动态的检测和跟踪。
红外线人体感应器广泛应用于智能家居、安防监控、自动化控制等领域。
例如，在智能家居中，红外线人体感应器可以用于自动开关灯光、自动调节空调温度等，提高居住的舒适度和便利性。
总结起来，红外线的热效应在红外线测温仪、红外线夜视仪、红外线热成像仪和红外线人体感应器等方面都有着重要的应用。

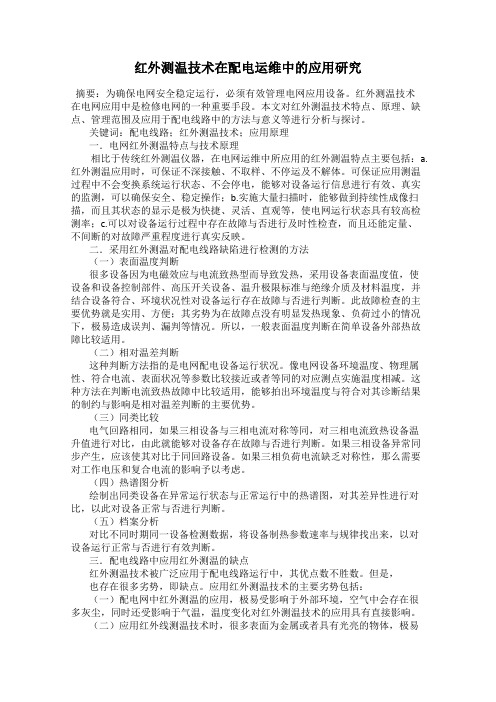

红外测温技术在配电运维中的应用研究摘要：为确保电网安全稳定运行，必须有效管理电网应用设备。
红外测温技术在电网应用中是检修电网的一种重要手段。
本文对红外测温技术特点、原理、缺点、管理范围及应用于配电线路中的方法与意义等进行分析与探讨。
关键词：配电线路；红外测温技术；应用原理一．电网红外测温特点与技术原理相比于传统红外测温仪器，在电网运维中所应用的红外测温特点主要包括：a.红外测温应用时，可保证不深接触、不取样、不停运及不解体。
可保证应用测温过程中不会变换系统运行状态、不会停电，能够对设备运行信息进行有效、真实的监测，可以确保安全、稳定操作；b.实施大量扫描时，能够做到持续性成像扫描，而且其状态的显示是极为快捷、灵活、直观等，使电网运行状态具有较高检测率；c.可以对设备运行过程中存在故障与否进行及时性检查，而且还能定量、不间断的对故障严重程度进行真实反映。
二．采用红外测温对配电线路缺陷进行检测的方法（一）表面温度判断很多设备因为电磁效应与电流致热型而导致发热，采用设备表面温度值，使设备和设备控制部件、高压开关设备、温升极限标准与绝缘介质及材料温度，并结合设备符合、环境状况性对设备运行存在故障与否进行判断。
此故障检查的主要优势就是实用、方便；其劣势为在故障点没有明显发热现象、负荷过小的情况下，极易造成误判、漏判等情况。
所以，一般表面温度判断在简单设备外部热故障比较适用。
（二）相对温差判断这种判断方法指的是电网配电设备运行状况。
像电网设备环境温度、物理属性、符合电流、表面状况等参数比较接近或者等同的对应测点实施温度相减。
这种方法在判断电流致热故障中比较适用，能够拍出环境温度与符合对其诊断结果的制约与影响是相对温差判断的主要优势。
（三）同类比较电气回路相同，如果三相设备与三相电流对称等同，对三相电流致热设备温升值进行对比，由此就能够对设备存在故障与否进行判断。
如果三相设备异常同步产生，应该使其对比于同回路设备。
测温实验方案1. 引言测温实验是科学研究和工程应用中常用的一种实验方法。
通过测量物体的温度，可以获取物体的热状态信息，从而为科学研究、工程设计等提供数据支持。
本文旨在介绍一种基于红外测温技术的测温实验方案，具体包括实验器材准备、实验步骤和数据处理等内容。
2. 实验器材准备在进行测温实验前，需要准备以下器材：•红外测温仪：用于测量物体表面的温度，具有高精度和良好的稳定性。
•目标物体：可以是任何希望测量温度的物体，如水杯、金属块等。
•热源：用于提供目标物体的温度，如加热器、热水等。
•计算机：用于连接红外测温仪，实时获取和处理测温数据。
3. 实验步骤步骤一：准备工作1.确保红外测温仪已经充电或连接电源。
2.将红外测温仪与计算机通过数据线进行连接。
步骤二：设置测温参数1.打开计算机，启动红外测温仪的数据采集软件。
2.在软件中进行测温参数的设置，包括测温范围、测温单位等。
步骤三：测量环境温度1.将红外测温仪对准一个环境温度已知的物体，如室内温度计。
2.按下测温仪上的触发按钮，测量并记录环境温度。
步骤四：测温目标物体1.将目标物体放置在实验台上，保证其处于稳定状态。
2.将红外测温仪对准目标物体，确保距离合适，光标对准目标物体表面。
3.按下测温仪上的触发按钮，测量目标物体表面的温度，并记录数据。
4.如有需要，可对不同位置进行多次测量，以验证测温结果的准确性。
步骤五：测温之后1.关闭红外测温仪的数据采集软件。
2.断开红外测温仪与计算机之间的连接。
3.将所有器材清洁并妥善保管。
4. 数据处理测温实验得到的数据可以通过以下方法进行处理：1.温度分布图：根据测温得到的数据，使用相应的软件绘制温度分布图，以直观地展示目标物体不同位置的温度差异。
2.均值和标准差计算：将测温数据进行统计分析，计算出目标物体温度的均值和标准差，评估测温结果的稳定性和准确性。
3.温度变化曲线：如果实验涉及到目标物体温度随时间的变化，可以绘制温度变化曲线，分析目标物体的热传导特性。
红外测温仪实验报告红外测温仪实验报告引言红外测温仪是一种常见的非接触式温度测量设备，它通过接收物体发出的红外辐射来测量其温度。
在工业、医疗、环境监测等领域，红外测温仪被广泛应用。
本实验旨在通过对红外测温仪的实际操作和数据分析，了解其原理和应用。
实验方法实验中使用的红外测温仪是一款便携式手持设备。
首先，我们将红外测温仪对准目标物体，按下测量按钮，仪器会通过其内置的红外探测器接收目标物体发出的红外辐射。
接下来，仪器会将接收到的红外信号转换为温度值，并在仪器屏幕上显示出来。
实验结果在实验过程中，我们选择了不同的目标物体进行测量。
首先，我们测量了室内的温度，结果显示为22°C。
接着，我们将测温仪对准一杯热水，测量结果显示为60°C。
随后，我们将测温仪对准一块冰，测量结果显示为-5°C。
这些结果表明，红外测温仪能够准确地测量不同物体的温度，并且可以应对不同温度范围的测量。
实验讨论红外测温仪的工作原理是基于物体发出的红外辐射与其温度之间的关系。
物体的温度越高，其发出的红外辐射能量越大。
红外测温仪通过接收物体发出的红外辐射，并将其转换为温度值，从而实现温度的测量。
然而，红外测温仪也存在一些限制。
首先，测温仪对目标物体的距离和大小有一定的要求。
如果距离过远或目标物体过小，仪器可能无法准确测量温度。
其次，红外测温仪对目标物体的表面特性有一定的要求。
对于表面较为光滑的物体，红外测温仪的测量结果较为准确。
但对于表面粗糙或有反射的物体，仪器可能会受到干扰，导致测量结果不准确。
此外，红外测温仪在实际应用中还需要考虑环境因素的影响。
例如，室外的温度和湿度变化、周围的热辐射源等都可能对测量结果产生影响。
因此，在使用红外测温仪时，需要根据实际情况进行合理的校准和调整。
结论通过本次实验，我们深入了解了红外测温仪的原理和应用。
红外测温仪能够非接触地测量物体的温度，具有便携、准确、快速等优点。
然而，在实际应用中，我们需要注意目标物体的距离、大小和表面特性等因素，以确保测量结果的准确性。
福禄克可视红外测温仪 15 个应用案例快速发现问题福禄克可视红外测温仪结合了传统测温仪的便利性以及红外热像仪的可视化优点，开创了全新品类的工具。
可以在检测问题的同时查看具体的检测情况，不仅效率高而且经济实惠。
每一款福禄克可视红外测温仪均内置数码相机，具有红外- 可见光融合功能，可快速判断故障的准确位置。
专为全面查看而设计25 % 红外50 % 红外75 % 红外°F )应用说明Fluke VT04 可视红外测温仪Fluke VT02 可视红外测温仪2. 电机过热中心点测量值 54.8 °C ，该图像反映出电动机可能过热。
进行故障排查和通知他人进行所需的维修时，热图与狭小空间的视场角优势成为有力工具。
3. 轴承发热检查可视红外测温仪可用于轴承检测，将温度读数与过去的检查结果相对比，也可与类似工况下工作的其他轴承相对比。
试用福禄克可视红外测温仪建立温度基准是您的预防性维护方案中的重要部分。
在几秒内即可完成扫描大型电气面板， 以查找产生热量的潜在故障，如连接松动、失衡或过载。
请注意可视红外测温仪不仅会显示断路器上的明显热点，而且数码照片显示了潜在故障所在的确切位置。
1. 断路器过载全可见光红外-可见光融合全可见光红外-可见光融合5. 空调冷凝器检测在此典型的空调冷凝器中，画面显示热量分布不均匀，则表示可能存在潜在问题。
6. 检查压缩机热膨胀阀您可使用可视红外测温仪快速扫描压缩机，并确定左侧的热膨胀阀温度是否偏低，如果是则表示热膨胀阀已关闭。
4. 冷气风门的潜在故障使用您的可视红外测温仪扫描排风口， 检查 VAV 盒是否正常运行。
冷气排风口发现高温区域，这表示冷气风门可能出现故障。
全可见光红外-可见光融合全可见光红外-可见光融合使用福禄克可视红外测温仪来检查起动机的连接或过载情况。
使用 VT04 的报警功能和三脚架可帮您在无人值守的情况下排查到间歇性问题。
8.起动机的电气检测这一断路器用于控制公司 IT 部门的主断路器面板。
温度测量方法在科学研究中的应用案例温度是我们生活中不可或缺的一个物理量，它在科学研究中也起着重要的作用。
温度测量方法的发展与创新为科学研究提供了更多的可能性。
本文将介绍一些温度测量方法在科学研究中的应用案例，展示它们在不同领域的重要性。
一、热电偶在地球科学研究中的应用热电偶是一种常见的温度测量方法，它利用不同金属的热电效应来测量温度变化。
在地球科学研究中，热电偶被广泛应用于火山活动的监测和研究中。
火山是地球上一种极具破坏性的自然灾害，对人类和环境造成巨大影响。
热电偶可以被安装在火山口附近，通过测量温度变化来预测火山喷发的可能性。
热电偶可以实时监测火山口的温度变化，一旦温度升高，可能意味着火山即将喷发。
这种应用案例使得热电偶成为了预防火山灾害的重要工具。
二、红外线热像仪在医学研究中的应用红外线热像仪是一种通过测量物体辐射出的红外线来反映物体温度分布的设备。
在医学研究中，红外线热像仪被广泛应用于疾病的早期诊断和治疗监测。
例如，在乳腺癌的早期诊断中，红外线热像仪可以通过测量乳房表面的温度变化来发现异常的热点。
乳腺癌通常会导致局部温度升高，这种变化可以通过红外线热像仪进行非侵入性的检测。
早期发现乳腺癌可以提高治疗的成功率，因此红外线热像仪在乳腺癌筛查中具有重要的应用价值。
三、热电阻在材料科学研究中的应用热电阻是一种利用材料的电阻随温度变化的特性来测量温度的方法。
在材料科学研究中，热电阻被广泛应用于材料的热导率和热扩散系数的测量。
热导率和热扩散系数是材料热传导性能的重要指标，对材料的热管理和应用具有重要意义。
热电阻可以通过测量材料的温度变化和电阻变化来计算出材料的热导率和热扩散系数。
这种应用案例使得热电阻成为了研究材料热传导性能的重要工具。
四、纳米温度计在纳米科学研究中的应用随着纳米科学的发展，纳米温度计作为一种新型的温度测量方法，被广泛应用于纳米材料的研究中。
纳米材料具有尺寸效应和表面效应等特殊性质，因此对其温度的准确测量至关重要。
红外功能的原理和应用实例概述红外（Infrared）是一种电磁辐射，波长范围在0.76至1000微米之间。
红外技术依靠红外辐射进行探测和应用，具有许多独特的特点和广泛的应用领域。
本文将介绍红外功能的原理和一些应用实例。
红外功能的原理红外功能的实现依赖于物体的红外辐射和红外传感器的检测。
红外辐射是物体释放的红外光，其强度与物体的温度有关。
红外辐射在电磁波谱中处于可见光和微波之间，由于其在大气中的衰减较小，因此可以在许多条件下进行检测和应用。
红外传感器是一种感应红外辐射的装置，主要包括红外发射器和红外接收器。
红外发射器发射红外光束，而红外接收器可以接收到目标物体反射、散射或透射的红外辐射。
通过测量红外光束的强度或接收到的红外辐射的特性，可以获取有关物体的信息。
红外功能的应用示例红外遥控红外遥控是目前最常见的红外应用之一。
我们常见的电视遥控器、空调遥控器等都采用红外遥控技术。
在红外遥控系统中，红外发射器将特定的红外信号编码并发送给待控制的设备，设备上的红外接收器接收到信号后进行解码并执行相应的操作。
红外遥控技术简单、可靠，并且具有较低的成本，因此广泛应用于家庭电器、汽车等领域。
红外热像仪红外热像仪是一种通过检测目标物体的红外辐射来生成热图的仪器。
红外热像仪可以将目标物体发出的红外辐射转换为图像或视频。
由于不同物体的红外辐射强度与其温度有关，红外热像仪可以通过颜色的变化显示出物体表面的温度分布，用于检测热源、热失效等。
红外热像仪在建筑、电力、医疗等领域具有广泛的应用。
红外安防系统红外安防系统利用红外辐射进行目标检测和监控。
通过红外传感器或红外摄像机，可以实时检测环境中的运动物体，并进行警报、录像等操作。
红外安防系统广泛应用于家庭、商业、工业等场所，为人们提供了可靠的安全保障。
红外测温仪红外测温仪是一种通过测量目标物体发出的红外辐射来测量其温度的仪器。
红外测温仪可以非接触式地对目标物体进行温度测量，具有快速、准确的特点。
红外测温仪的作用介绍红外测温仪是一种可用于测量物体表面温度的无接触式温度测量仪器。
它能够通过红外线接收器将物体所发射的红外线信号转化为物体表面的温度值，并以数字显示形式呈现出来。
这种仪器具有快速、精确、安全、方便等特点，因而广泛应用于各种工业生产、科学研究和日常生活中。
作用一：测量高温物体温度红外测温仪可实现对高温物体的非接触式测温，能够在不破坏物体表面的情况下精准测量其表面温度。
因为高温物体往往非常容易产生烧伤和爆炸危险，传统温度测量仪器如温度计在这种情况下就无法满足需求。
但由于红外测温仪的特点，它可以通过遥感测量既能保证安全又能确保测量数据的精确性，因此在各种高温环境下得到了广泛应用。
作用二：检测电器设备等温度红外测温仪也可用于测量电器设备、电工线路等物体表面温度。
通过使用这种仪器可迅速发现电器设备中的热点、电流漏电等情况，避免设备温度过高后造成设备受损或引发事故。
因此，在电力行业、制造业等领域，红外测温仪已成为必需的检测工具。
作用三：热工学领域应用在热工学领域中，红外测温仪的应用更为广泛。
例如，在热轧轧机中，用红外测温仪来测量钢坯的温度，判断轧制的适宜程度；在玻璃制造中，根据红外测温仪测量的数据，控制玻璃熔化温度、成型和冷却的过程；在医疗领域，红外测温仪起到了监护体温、监测患者体表温度等功用。
作用四：其他领域应用红外测温仪在检测食品、建筑、军事、环境保护等领域也有应用。
通过测量食品表面温度可以判断是否熟透，从而确保食品质量；通过测量建筑表面温度分布可以判断墙体、屋顶、窗户等局部是否存在节能隐患；在军事领域，红外测温仪可以被用来发现夜间运动的敌人，从而增强侦查能力；在环境保护方面，红外测温仪可用于测量空气中的工业废气温度，从而检测污染源。
总结来说，红外测温仪作为一种高效、准确、方便、安全的温度测量工具，已经在工业生产、科学研究、日常生活等方面广泛应用。
未来，随着红外测温仪技术的不断进步，它的应用领域也将会不断扩大和深入。
如何使用红外测温仪进行温度测量红外测温仪是一种常见的温度测量工具，具有非接触、快速、准确等优点，被广泛应用于工业、医疗、环境监测等领域。
本文将从使用方法、注意事项和应用场景等方面介绍如何正确、高效地使用红外测温仪进行温度测量。
一、使用方法1. 距离和角度：红外测温仪的测温范围与距离及角度有关。
在测量前，需要根据仪器的说明书了解仪器的有效测温范围，并将红外线与被测物保持适当的距离和角度。
通常情况下，距离约为1到5米，角度为正对被测物。
2. 准星对准：红外测温仪通常配有瞄准镜或红外指示线，用于准确对准被测物。
在测量时，应保持准星对准被测物表面，并保持稳定，避免晃动。
3. 温度范围和单位选择：根据被测物体的温度范围，选择相应的红外测温仪，以获得更为准确的测量结果。
同时，也需要正确选择温度单位，常见的单位包括摄氏度、华氏度和开尔文。
4. 环境影响：红外测温仪受到环境温度、湿度、风力等因素的影响，使用前需要确保环境条件稳定。
在使用过程中，应尽量避免阳光直射、强风吹拂等情况，以免影响测量准确性。
二、注意事项1. 表面反射和发射率：红外测温仪测量的是被测物体表面的红外辐射温度，因此被测物体的表面特性对测量结果有一定影响。
比如，金属表面具有较高的反射性，测得的温度会较低；而植物表面则具有较高的发射性，测得的温度会较高。
因此，在测量前需要了解被测物体的发射率，并在仪器设置中进行相应调整。
2. 环境干扰：红外测温仪对周围环境的干扰非常敏感，比如强光、灰尘、蒸汽等都会影响测量结果。
在使用时，应尽量选择无风、无阴影、无颗粒物的环境，以减小干扰。
3. 测量时间和频率：红外测温仪通常需要一定的测量时间才能稳定显示温度值。
因此，在进行多个测量时，应等待仪器稳定后再进行下一次测量。
另外，对于需要连续测量的情况，应确保两次测量之间有足够的时间间隔，避免热量传导导致测量结果受到影响。
三、应用场景1. 工业领域：红外测温仪在工业生产中有广泛的应用，可以用于测量机械设备的运行温度、电气设备的热量排放、高温炉窑的温度等。
红外测温仪应用实例1.实例:检测接触器（起动器）1)SET键选择发射率。
按▼/▲键设置较低发射率用于明亮的接触点，或设置约0.7的中等水平发射率用于阴暗的接触点。
2)按黄色键选择 MAX（最大值）。
3)不松开扳机，测量一个孔的线和负载侧。
4)一个孔的线和负载侧之间的温差表明某一点上的电阻增加，可能接触器发生了故障。
2.实例:检测封闭式继电器1)按SET键，然后按▼/▲键将发射率设置为较低值用于不绝缘接头，或较高值用于塑料密封式继电器或用于胶木封闭式继电器或绝缘接头。
2)按黄色键选择 MAX（最大值）。
3)开始扫描。
4)测量继电器外壳以查找热点。
5)测量继电器终端上的电气接点以查找热点。
3.实例:检测保险丝和保险座接点1)按SET键，然后按▼/▲键将发射率设置为较高值，用于用纸包覆的保险丝体或绝缘接头。
2)按黄色键选择 MAX（最大值）。
3)扫描保险丝用纸包覆的全长。
4)不松开扳机，扫描每根保险丝。
保险丝之间的温度不均等可能表明电压或安培度不平衡。
5)按SET键，然后按▼/▲键将发射率设置为较低值,用于金属保险丝密封盖和不绝缘保险座接点。
6)按黄色键选择 MAX（最大值）。
7)扫描每根保险丝上的每个密封盖。
注释温度不均等或高温表明松脱或保险丝保险座弹簧夹的接点被侵蚀。
4.实例:检测电气接点1)按SET键，然后按▼/▲键将发射率设置为较低值,用于不绝缘接头或保险座接头，将发射率设置为较高值,用于绝缘接头。
注释导体通常小于测温仪的光点尺寸。
若光点尺寸大于接头，温度读数就是光点平均值。
2)扫描导体，朝电气接触器（快速连接、带推进线螺母、保险座接点或大螺钉）的方向移动。
3)5.实例: 扫描墙壁是否存在气漏或绝缘缺陷1)关闭供暖制冷系统和风机。
2)按SET键选择发射率。
按键▼/▲设置较高发射率用于涂漆表面或窗户表面。
当墙壁对侧的温度较低时按黄色键并选择MIN（最小值），或当墙壁对侧的温度较高时选择MAX（最大值）。
3)测量内隔墙表面温度。
请勿松开扳机。
记录该温度作为“完美”绝缘墙的基准温度。
4)面对待测的墙壁。
站立在离墙1.2m远的距离扫描墙上10cm大小的点。
5)从上到下水平扫描墙壁，或水平扫描墙与墙之间的天花板。
找寻与基准温度的最大偏差以找出问题所在。
这就完成了绝缘检测扫描。
开启风机电源（无冷暖气）并且重新检测。
风机开启时，如果检测结果与风机关闭时不同，可能表明调节密封墙存在气漏问题。
气漏是由于使整个调节密封空间产生压差的风管气漏所导致。
6.实例:检测轴承警告为避免检测轴承时造成伤害：在发动机、皮带、风机和风扇等移动的部件四周工作时，切勿穿戴宽松的衣物、珠宝或颈圈。
确保电气切点在伸手可及之处，并能正常地自由工作。
注释将两个操作相似载荷的发动机互相比较的效果更好。
1)按SET键，然后按▼/▲键将发射率设置为较高值。
2)按黄色键选择 MAX（最大值）。
3)启动发动机并使它达到稳定状态工作温度。
4)可能的话，关闭发动机。
5)测量两个发动机的轴承温度。
6)比较两个发动机的温度。
温度不均等或高温可能表明存在由于太多摩擦所造成的润滑或其它轴承问题。
7)对风机轴承重复上述操作。
7.实例:检测皮带和滑轮1)SET键，然后按▼/▲键将发射率设置为较高值。
2)按黄色键选择 MAX（最大值）。
3)启动发动机并使它达到稳定状态工作温度。
4)将测温仪瞄准待测表面。
5)开始记录温度。
6)缓慢地将测温仪顺着皮带向第二个滑轮移动。
如果皮带正在滑动，滑轮会由于摩擦生热而温度升高。
如果皮带正在滑动，滑轮之间的皮带温度将保持高温。
如果皮带没有在滑动，滑轮之间的皮带温度将会降温。
如果滑轮的内侧表面没有呈现真正的 V 字形，这表明了皮带滑动，并且会继续在高温下运转，直到更换滑轮。
滑轮必须正确对准（包括“俯仰和扭摆”），皮带和滑轮才能在正常的温度下运转。
可使用正规或绷紧的铁丝来检查滑轮是否对准。
发动机滑轮应在与风机滑轮相当的温度下运转。
如果发动机转轴的滑轮的温度高于外圆周的温度，表明皮带可能没有在滑动。
如果滑轮的外圆周的温度高于发动机转轴的滑轮的温度，那么皮带可能正在滑动，而且滑轮可能没有对准。
8.实例:检查液体循环辐射供暖应用地面的辐射导热管的铺设方向通常与外墙平行。
从地面与墙壁的接面开始，从墙壁向房间中央移动，同时平行扫描到墙壁。
您会看到与外墙平行的等温列，表明地面下导热管的位置。
您会看到与外墙垂直的高低温度列在相等的距离起起落落。
高温表明您扫描地面下的导热管，下降的低温表明扫描到导热管之间的空间。
1)按SET键，然后按▼/▲键将发射率设置为较高值。
2)按黄色键选择 MIN（最小值）。
3)要找出地面下的辐射导热管位置，暂时将回路温度升高，产生较热的点以便于识别管线途经。
4)在松开扳机前，先按黄色键依次在MIN（最小值）、MAX（最大值）、DIF（差值）地面温度之间切换，并且记录温度以供日后比较和预测类似情况下的趋势之用。
9.实例:测量格栅、调温器或出风口排放温度1)按SET键，然后按▼/▲键将发射率设置为较高值。
2)将测温仪瞄准气体排放格栅、调温器或出风口。
3)测量排放温度。
4)松开扳机以冻结温度读数8秒钟并记录温度。
5)格栅、调温器或出风口温度应与空气处理机的排放温度相等。
10.实例:检查空对空蒸发器或冷凝器是否存在阻塞1)拆下面板以便触及螺管回转弯头或发夹弯。
2)按SET键，然后按▼/▲键将发射率设置为较低值用于铜管。
3)开始制冷系统。
4)将测温仪瞄准螺管回转弯头或/发夹弯。
5)开始记录温度。
6)测量每个回转弯头或/发夹弯的温度。
所有蒸发器回转弯头/发夹弯应等于或稍微高于参考压力/温度表的蒸发器的饱和温度。
所有冷凝器回转弯头/发夹弯的温度应等于或稍微低于冷凝器的饱和温度。
如果一组回转弯头/发夹弯没有符合预期的温度，则表明分流器或分流器管阻塞或受到限制。
测温仪组成部件如图 2所示。
其特性如下：1.单点激光瞄准。
2.智能USB供电。
3.二级白色背光显示屏(USB连接时，仪表自动开启此功能)。
4.当前温度加上 MIN（最小值）、MAX（最大值）、DIF（温差）、AVG(平均)温度显示屏。
5.发射率可调。
6.扳机锁定。
7.摄氏/华氏选择。
8.三脚架安装。
9.一节9V电池。
图2 红外测温仪测量范围: -50℃～1050℃(-58℉～1992℉)。
频谱范围: 8～14 um。
红外测温精度:±1.8%或1.8℃(4℉)。
T-C测温精度:±1%或1℃(2℉) (假设环境工作温度为23到25℃(73到77℉)0℃以下原基础+1℃，-35℃以下仅供参考)。
重复性: ±0.5℃或±0.5%读数。
响应时间（95 %S）: 250 ms。
光学分辨率（D:S）: 50:1。
发射率调节: 0.10～1.00。
显示分辨率: 0.1℃（0.1℉）(小于10℃时为0.2℃；大于999.9时为1℃/1℉)。
辅显示屏信息:最大值、最小值、差值、平均值。
激光：瞄准:单点激光；功率:2 级(II)操作；输出<1 mW，波长630到670nm 。
电气指标：电源:6F22 9V电池；电源消耗：约30小时电池寿命(碱性)约10小时电池寿命(碳性)。
物理指标：重量： 270g；尺寸：168.5 mm ×137.8 mm ×53mm。
环境指标：工作温度范围：0℃到 50℃（32℉到120℉）；相对湿度：0到75 %，无结露；存放温度：-20℃至65℃（-4℉至150℉）。
附件：K型温度探头、工具箱、软件光盘、电源适配器、USB数据线。
1.显示屏主温度显示屏报告当前或上个红外温度读数，直到 8 秒钟的保持时间过去仪器自动关机。
辅温度显示屏会报告最大值、最小值、最大和最小值之间的差值或平均值。
您可以在显示屏打开时，随时依次在红外温度最大值、最小值、温度差值和平均值之间用黄色键切换。
当扳机按下时仪器处于扫描状态， MAX（最大值）、MIN（最小值）、DIF（温差）、AVG(平均值)等温度值会不间断地计算与更新。
扳机松开时仪器处于保持状态，MIN（最小值）、MAX（最大值）、DIF（温差）、AVG(平均值)等温度值会保持直到仪器自动关机。
显示屏幕字符说明如图3所示。
说明注：电池低电量时，显示屏上显示“”符号。
只要电池尚未失效，最后一次的（MIN/MAX/DIF/AVG）会自动保留，关机亦会保留。
图3 测温仪显示屏2．按钮和接口1）接口和按钮如图4和表1所示图4 按钮和接口2）表1按钮和接口3）测温仪工作原理红外测温仪可测量不透明物体的表面温度。
测温仪的光学装置能够感知集中在探测器上的红外能量。
然后测温仪的电子元件可将信息转化为温度读数显示在显示屏上。
激光仅用于瞄准目标物体。
注意事项1.更换电池 要安装或更换电池，按图 2 所示打开电池盒并放入电池。
2.清洁透镜按钮/接口描述黄色键 此键切换辅显示屏中显示结果，依次在 MAX （最大值） MIN （最小值） DIF （温差） AVG(平均值) HAL(限值高值) LAL(限值低值)DATA(数量存储) T-C(K 型探头测温)选项之间切换。
关机状态时，此键可重新开启仪表，并显示仪表最后测量结果。
SET 用户设置操作，操作详见用户设置操作。
背光开关，一级/二级/关闭背光, 提示符 。
激光开关，打开/关闭定位激光, 激光打开后，提示符 显示，扣动扳机激光射出，定位激光点亮。
DATA数据功能键, 配合▼▲使用，详见用户设置操作。
▲进入用户设置操作后，此键向下调整设置值功能，详见用户设置操作。
▲进入用户设置操作后，此键向上调整设置值功能，详见用户设置操作。
TC －K 接口 此接口用于连接K 型热电偶进行接触式温度测量。
电源接口(POWER)此接口用于连接电源适配器，选择外接电源供电。
USB 接口 USB 连接，仪表自动选择USB 接口供电，自动开启背光，配合数据接口软件，可进行测量数据传输及处理。
使用干净的压缩空气吹走脱落的粒子。
用湿棉签小心地擦拭表面。
棉签可用清水湿润。
3.清洁机壳用肥皂和清水沾湿海绵或软布。
为避免损坏测温仪，切勿将仪器浸入水中。
安全须知警告警告说明对用户可能造成危害状况的动作。
为避免触电或人身伤害，请遵循以下指南：请勿将激光直接对准眼睛或间接反射的表面上。
在使用测温仪之前，请检查机箱。
如果测温仪已经损坏，请勿使用。
查看是否有损坏或缺少塑胶件。
出现电池指示符“”时应尽快更换电池。
若测温仪工作失常，请勿使用。
仪表的保护措施可能已遭破坏。
若有疑问，应把测温仪送去维修。
切勿在爆炸性的气体、蒸汽或灰尘附近使用测温仪。
为了避免灼伤危险，请记住反射率高的物体通常会使温度测量值低于物体的实际温度。
如果未按照本手册规定的方式使用本设备，设备提供的保护可能会遭到破坏。
