业务员空压机培训资料.精讲共57页

空压机基础培训一、空压机的基本概念和分类1. 空压机的概念空压机是一种能将空气压缩储存并释放能量的机器设备。

它的主要作用是将大气中的空气压缩，使其成为高压气体，用于工业生产和生活中的各种需要。

2. 空压机的分类根据压缩机的工作原理和结构特点，空压机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机三种。

（1）往复式压缩机往复式压缩机是一种通过活塞的往复运动，将气体压缩至高压的空压机，其工作原理类似于内燃机。

它具有结构简单、维护方便等优点，但效率相对较低。

（2）螺杆式压缩机螺杆式空压机是一种通过两个旋转的螺杆将气体压缩至高压的空压机，其工作原理类似于涡轮机。

它具有体积小、效率高等优点，广泛应用于工业生产中。

（3）离心式压缩机离心式空压机是一种通过离心力将气体压缩至高压的空压机，其工作原理类似于离心泵。

它具有噪音小、振动小等优点，适合于一些对环境要求较高的场合。

二、空压机的工作原理和组成1. 空压机的工作原理空压机的工作原理是通过增加气体的密度，使得气体分子之间的碰撞次数增加，从而将气体的压力增加。

在压缩机内部，气体受到机械装置的作用，从而实现气体的压缩。

2. 空压机的组成空压机主要由压缩机、冷却器、滤清器、储气罐、排气系统等组成。

（1）压缩机压缩机是空压机的核心部件，其作用是将大气中的空气压缩成高压气体。

（2）冷却器冷却器主要是对压缩机产生的热量进行散热，使得压缩机工作温度不会过高。

（3）滤清器滤清器是用于对空气进行过滤和除湿处理的设备，可以有效防止压缩机被灰尘、杂质等污染。

（4）储气罐储气罐是用于存储压缩空气，并平稳供给系统中需要的生产设备。

三、空压机的维护和保养1. 空压机的维护空压机的维护包括日常检查、定期保养和故障排除等内容。

（1）日常检查日常检查主要是对空压机的工作状态进行监视，包括气压、温度、振动等指标的监测。

（2）定期保养定期保养主要是对空压机的各个部件进行检查和调整，以确保设备的正常运行。

第一章空气压缩机工作原理及使用第一节工作原理驱动机启动后，经三角胶带，带动压缩机曲轴旋转，通过曲柄杆机构转化为活塞在气缸内作往复运动。

当活塞由盖侧向轴运动时，气缸容积增大，缸内压力低于大气压力，外界空气经滤清器，吸气阀进入气缸；到达下止点后，活塞由轴侧向盖侧运动，吸气阀关闭，气缸容积逐渐变小，缸内空气被压缩，压力升高，当压力达到一定值时，排气阀被顶开，压缩空气经管路进入储气罐内，如此压缩机周而复始地工作，不断地向储气罐内输送压缩空气，使罐内压力逐渐增大，从而获得所需的压缩空气。

第二节空压机的安装、起动、运转和停车（一）机器的安放空压机应安放在空气流通、光线充足、四周平坦的地方，以便操作管理和保证风冷效果。

（二）开机前的检查和准备1、检查机器各部位是否处于正常状态，紧固件有否松动等。

2、加注润滑油：空压机冬季用13号、夏季用19号压缩机油，加油至视油窗2/3处为宜。

注意：在气温较低地区，应防止润滑油凝结。

3、用手盘动空压机风扇2-3转，检查有无障碍感或异常声响。

4、打开储气罐上的输气闸阀，使其处于全开状态。

5、对电动空压机，由电工决定起动方式，接线后先作点起动，检查曲轴旋转方向是否如安全罩上的箭头所示；对柴动空压机，还要按柴油机说明书对柴油机进行检查、准备。

（三）起动（1）起动电动机，并注意电动机的转向是否正确；（2）待电动机运转正常后勤工作，逐渐打开减荷阀，使空压机投入正常运转。

（四）运转中注意事项（1）注意各部声响和震动情况；（2）注意检查注油器油室的油量是否足够，机身油池内的油面是否在油标尺规定的范围内，各部供油情况是否良好；（3）注意检查电气仪表的读数和电动机的温度；（4）空压机每工作两小时，将中间冷却器、后冷却器内的油水排放一次；每班将风包内的油水排放一次。

（5）注意检查各部温度和压力表的读数；①润滑油压力在（1.47~2.45）×105N/m2, 但不低于0.981×105N/m2;②冷却水最高排水温度不超过40℃;③机身内油温不超过60℃;④各级排气温度不超过160℃;⑤一级压力表和二级压力表读数在规定范围内。

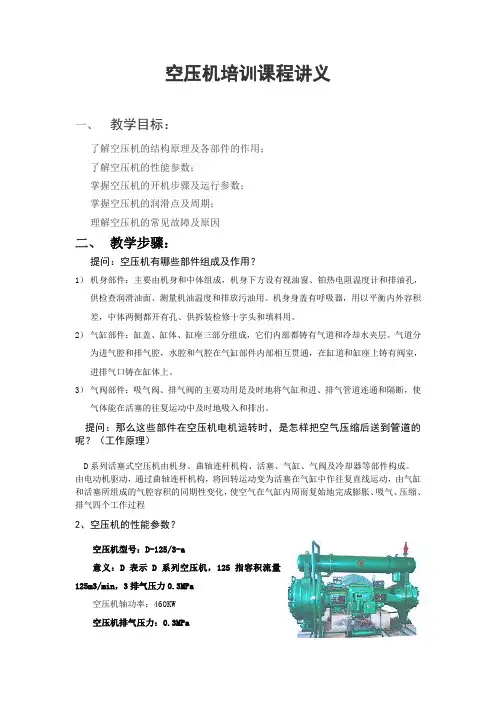

空压机培训课程讲义一、教学目标：了解空压机的结构原理及各部件的作用；了解空压机的性能参数；掌握空压机的开机步骤及运行参数；掌握空压机的润滑点及周期；理解空压机的常见故障及原因二、教学步骤：提问：空压机有哪些部件组成及作用？1）机身部件：主要由机身和中体组成，机身下方设有视油窗、铂热电阻温度计和排油孔，供检查润滑油面、测量机油温度和排放污油用。

机身身盖有呼吸器，用以平衡内外容积差，中体两侧都开有孔、供拆装检修十字头和填料用。

2）气缸部件：缸盖、缸体、缸座三部分组成，它们内部都铸有气道和冷却水夹层。

气道分为进气腔和排气腔，水腔和气腔在气缸部件内部相互贯通，在缸道和缸座上铸有阀室，进排气口铸在缸体上。

3）气阀部件：吸气阀、排气阀的主要功用是及时地将气缸和进、排气管道连通和隔断，使气体能在活塞的往复运动中及时地吸入和排出。

提问：那么这些部件在空压机电机运转时，是怎样把空气压缩后送到管道的呢？（工作原理）D系列活塞式空压机由机身、曲轴连杆机构、活塞、气缸、气阀及冷却器等部件构成。

由电动机驱动，通过曲轴连杆机构，将回转运动变为活塞在气缸中作往复直线运动，由气缸和活塞所组成的气腔容积的同期性变化，使空气在气缸内周而复始地完成膨胀、吸气、压缩、排气四个工作过程2、空压机的性能参数？空压机型号：D-125/3-a意义：D表示D系列空压机，125指容积流量125m3/min，3排气压力0.3MPa空压机轴功率：460KW空压机排气压力：0.3MPa空压机转速：429r/min空压机活塞行程：240mm空压机容积流量：≥125m3/min同步电机型号：TK550-14/1430B同步电机功率：550kW,10KV3、空压机的开机步骤？操作要点1：励磁电柜如何送电？a）转换开关打至中间空挡上；b）控制箱上控制电源和输出监视开关按“通”位置；c）按合闸按钮、合闸指示灯亮，分闸指示灯灭；d）电流调节电位器，由0调到120A之后，转换开关拨到试运位置，运行灯2秒后，有励磁电流输出，5秒后，灭磁阻开，电压表有显示；e）试机10秒后，转换开关拨至“联机”；f）主机运行后，根据功率同数要求，可随时调节电位器，励磁电流增加功率因数表指针朝前方向移动调到超前（0.9—1）即可。

contents •空压机概述•空压机的主要部件•空压机的操作与维护•空压机的常见故障及排除方法•空压机的安全使用规范•空压机的发展趋势与新技术应用目录空压机定义空压机分类空压机的定义与分类往复式空压机通过螺旋转子在气缸内旋转，使气缸容积发生变化，实现吸气和排气过程。

螺杆式空压机滑片式空压机空压机的工作原理空压机的应用场景01020304工业领域交通运输领域医疗卫生领域其他领域主机01020304冷却系统用于降低空压机运行时产生的热量，以保护主冷却系统主要包括散热器、冷却风扇、冷却液等部件。

01供气系统是将压缩空气从空压机输出，并将其输送到用气设备中。

02供气系统主要包括空气过滤器、气阀、管道等部件。

03空气过滤器用于过滤压缩空气中的杂质和水分，保证输出空气的质量。

04气阀用于控制压缩空气的流量和方向，满足不同用气设备的需求。

启动停止空压机的启动与停止温度监测空压机的温度应保持在规定范围内。

如果温度过高或过低，应及时调整或停机检查。

同时，应定期检查温度传感器和仪表是否正常工作。

压力监测空压机的压力应保持在规定范围内。

如果压力过高或过低，应及时调整或停机检查。

同时，应定期检查压力传感器和仪表是否正常工作。

声音监测空压机的声音应正常，如有异常噪声或振动，应及时停机检查。

空压机的运行状态监测检查紧固件和密封件保持设备清洁定期更换滤芯和润滑油空压机的维护与保养总结词详细描述主机异常噪音冷却系统故障通常是由于冷却器堵塞或冷却水不足所引起的，会导致空压机温度过高，影响其正常运行。

详细描述冷却系统故障可能会表现为空压机温度过高，冷却器有漏水现象，或者冷却器内部堵塞。

排除方法包括清理冷却器内部杂物，修复漏水部位，并确保冷却水充足。

总结词详细描述供气系统故障通常是由于空压机产气量不足或供气管道漏气所引起的，会导致用气设备无法正常工作。

详细描述供气系统故障可能会表现为用气设备无法正常工作，供气管道有漏气现象，或者空压机产气量不足。

空压机培训课件(含多场合)空压机培训课件一、引言空压机是一种将原动（通常是电动机）的机械能转换成气体压力能的装置，是工业生产中不可或缺的通用机械。

空压机广泛应用于各种领域，如机械制造、化工、食品、医药等。

为了提高员工对空压机的操作技能和维护知识，特制定本培训课件。

二、空压机的工作原理空压机通过压缩空气，使气体体积减小，压力增加。

根据工作原理的不同，空压机可分为活塞式、螺杆式、离心式等类型。

活塞式空压机通过活塞往复运动，使气缸内的空气被压缩；螺杆式空压机利用两个螺杆的相互啮合，使空气在螺旋槽内不断被压缩；离心式空压机则通过高速旋转的叶轮，使气体产生离心力，从而达到压缩的目的。

三、空压机的操作流程1.开机前检查：检查空压机各部件是否完好，连接管道是否牢固，电源是否正常。

2.启动空压机：合上电源开关，启动空压机。

观察压力表，当压力达到设定值时，空压机会自动停止工作。

3.停止空压机：关闭电源开关，使空压机停止运行。

4.安全注意事项：操作空压机时，严禁触摸高温部件，防止烫伤；禁止在空压机运行时进行检修或调整；保持工作场所通风良好，防止油气引起火灾。

四、空压机的维护保养1.日常保养：每日检查空压机运行状况，观察压力表、温度表等参数是否正常；检查油位、冷却液位，及时添加；清洁空气滤清器，确保通风畅通。

2.定期保养：根据空压机使用说明书，定期更换机油、空气滤清器、油细分离器等部件；检查皮带的松紧度，调整或更换；检查各部件的磨损情况，及时更换或修复。

3.特别注意：空压机运行过程中，要定期检查排气温度，防止过热；定期检查冷却系统，确保散热良好；定期对空压机进行安全检查，确保设备安全运行。

五、空压机的故障处理1.常见故障：空压机运行过程中，可能会出现压力不足、温度过高等故障。

遇到故障时，要根据故障现象，判断故障原因。

2.故障处理：针对不同的故障原因，采取相应的处理措施。

如更换损坏的零部件、清洗冷却系统、调整安全阀等。

1 空压机培训资料空压系统教育训练课程教材前言压缩空气作为动力源，已有一个多世纪的历史，随着科学技术的进步，推动了压缩技术的发展。

人们对压缩空气不仅要求是动力源，而是对压缩空气品质以及机器对环境的影响有更高的要求，如电子、仪表、食品、医疗等企业。

作为从事压缩空气的工作者，必须从理论到实践都要了解其基本理论，更能应用到实际实践中去，这才是我们的作为。

压缩空气在实践中所遇到的问题很多：从大气－空气－压缩空气－使用品质要求等方面，从机器环境到现场使用，从通风量到压力损失减少等等诸如此类的问题都必须掌握，并加以解决，这才是一个专业压缩空气工作者的责任所在。

因此，我们必须努力提高自己的专业知识，加强自身的业务能力提高，以适应科学技术的不断进步。

一、基本理论大气－空气－压缩空气－压缩空气品质等级一）大气大气是空气与如水气、尘埃、游离油分子、微生物等气态和极微小的固态物质混合物。

在大气中，除空气以外的物质称之污染物。

据科学统计，这污染物的含量大约有一亿四仟多个（1403106个/m3）。

在这些微粒中，大约80%都是小于2um，人们肉眼看不见。

表一大气中污染（插入图片）表二大气中预计污染程度(各种物质的含量) 污染物污物微粒碳水锈油油/水乳化物蒸汽微生物未燃烧碳氢化合物（插入图片）来源大气燃烧油大气管道压缩机润滑剂油水混合物气体油大气大气典型污染程度 1403106 /m3以下 10mg /m3以下 11mg /m3以下 4mg/m3以下 5-50mg/m3以下11g /m3以下 0.05-0.5mg/m3以下 3,850 /m3(2)以下 0.5mg /m3以下表三国际污染标准（插入图片）二）空气1、空气是无色、无臭和无味的气态物质的混合物，它不是化合物，而是机械混合物。

2、空气是由多种元素（气体）组成。

主要成份是占21%的氧和占78%的氮气，其它气体只占1%，相对而言，其组合成份从海平面直到海拔25公里高度都一样。

空压机培训资料目录前言在实践中，压缩空气已成为企业不可缺少的动力源。

有些企业空压设备使用中存在一定的困扰：1. 空压机、净化设备等运行中，常出现一些异常，致使生产使用压缩空气不正常。

2. 压缩空气中常出现水、油、尘等污染物，使生产受到影响，甚至影响产品的质量，导致产品合格率降低。

这些现象的出现，需要我们实际操作者具有一定的技能给予排除。

为了提高操作者对空压设备的操作、故障判断和排除的水平，同时从理论到实践掌握其基本知识和排除技能，达到对空压设备《会操作、日检查、勤保养》。

空压站的设置1. 空压站的设备有：空压机、储气罐、冷干机、吸干机、管路过滤器（予过滤器、精密过滤器、超精密过滤器、除菌过滤器、活性碳过滤器等）、油水分离器、后冷却器、管路和连接体等。

2. 空压站设备组合：因企业对压缩空气品质要求不同，组合也不一样。

常用组合配置：空压机+储气罐+初级过滤器+冷干机+精密过滤器。

对食品、医疗、电子行业品质要求更高，则设备组合方式也不同。

3. 空压站各设备的功能：空压机：是将空气压缩成压缩空气来为我们做功的设备。

常说的7kg，就是7个立方空气压缩成一个立方的压缩空气为7bar,也就是说：每立方厘米的压缩空气有7bar的膨胀力，以推动气缸，或碾碎物体，或推动或加紧物体。

储气罐：是用柔性钢板加工后，能储备压缩空气的容器。

具有（1）储气（2）脱水（离心力、碰撞、重力、吸附等原理）（3）降温（4）平稳压缩空气波动冷干机：是将压缩空气通过低温冷却，而将压缩空气中水蒸汽变成冷凝水并及时排放出来的设备。

ISO国际标准要求：冷干机中的冷热交换器内温度应达到-23.5℃。

此时压力露点为2～5℃。

脱水率达97%左右。

吸干机：分有热再生和无热再生两种。

是靠氧化铝、分子筛吸附而使冷热交换内温度达到-40℃或-70℃，使压缩空气中水份更多地分离出来。

管路过滤器：管路过滤器由于精度不同，则分初滤、精滤、超滤、活性碳、无菌等品种。
