关键路线法(CPM)教学提纲
- 格式：ppt
- 大小：672.00 KB
- 文档页数：49
下载文档原格式
合集下载

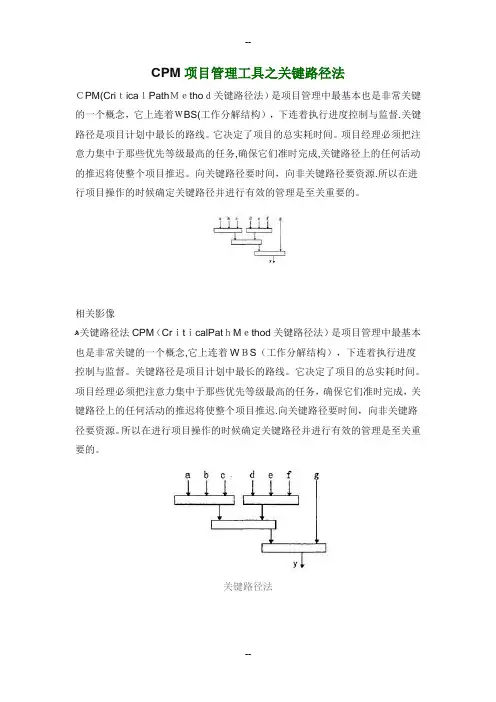

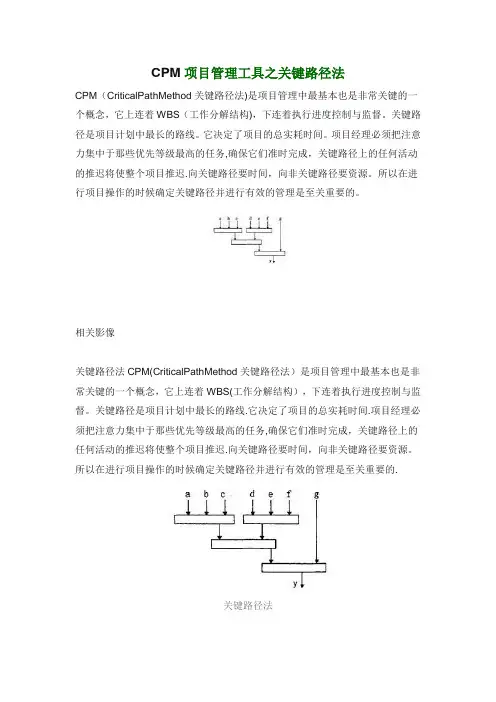

CPM项目管理工具之关键路径法
CPM项目管理工具之关键路径法ＣPM(CriｔicaｌPathＭｅthoｄ关键路径法）是项目管理中最基本也是非常关键的一个概念，它上连着ＷBS(工作分解结构），下连着执行进度控制与监督.关键路径是项目计划中最长的路线。
它决定了项目的总实耗时间。
项目经理必须把注意力集中于那些优先等级最高的任务,确保它们准时完成,关键路径上的任何活动的推迟将使整个项目推迟。
向关键路径要时间，向非关键路径要资源.所以在进行项目操作的时候确定关键路径并进行有效的管理是至关重要的。
相关影像ﻫ关键路径法CPM（CrｉtｉcalPatｈMｅthod关键路径法）是项目管理中最基本也是非常关键的一个概念,它上连着WＢS（工作分解结构），下连着执行进度控制与监督。
关键路径是项目计划中最长的路线。
它决定了项目的总实耗时间。
项目经理必须把注意力集中于那些优先等级最高的任务，确保它们准时完成，关键路径上的任何活动的推迟将使整个项目推迟.向关键路径要时间，向非关键路径要资源。
所以在进行项目操作的时候确定关键路径并进行有效的管理是至关重要的。

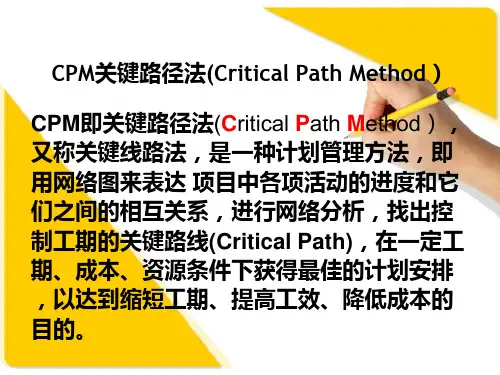

关键路径法关键路径法- 定义ﻫ关键路径法关键路径法（Cｒitiｃal ＰatｈMｅｔhｏｄ，CPM)，又称关键线路法。
一种计划管理方法。
它是通过分析项目过程中哪个活动序列进度安排的总时差最少来预测项目工期的网络分析。
它用网络图表示各项工作之间的相互关系，找出控制工期的关键路线,在一定工期、成本、资源条件下获得最佳的计划安排,以达到缩短工期、提高工效、降低成本的目的。
CPM中工序时间是确定的，这种方法多用于建筑施工和大修工程的计划安排。
它适用于有很多作业而且必须按时完成的项目。
关键路线法是一个动态系统，它会随着项目的进展不断更新，该方法采用单一时间估计法,其中时间被视为一定的或确定的。
关键路径法ﻫﻫ关键路径法- 起源ﻫ关键路径法关键路线法是一种网络图方法,最早出现于２０世纪5０年代,由雷明顿－兰德公司(Reｍｉngton— Rand)的ＪE克里（JE Kelｌy)和杜邦公司的MR 沃尔克（MRＷａlｋer)在1957年提出的,用于对化工工厂的维护项目进行日程安排。

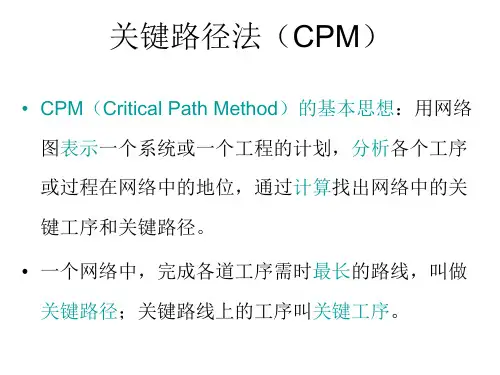

关键路线法(CPM)
2、最迟开始时间（latest start time,LS)是指为了使项 目在要求完工时间内完成，某项活动必须开始的最迟时 间。LS=LF-工期估计 （LS和LF通过反向推出）
规则：某项活动的最迟结束时间=该活动直接指向的所有活 动最迟开始时间的最早时间
3 工程项目管理规划
PERT图正向计算
正向计算 (自左向右,加法,取大值) 目的：计算最早时间 方法：根据逻辑关系 • 方向：从PERT图始端向终端计算 • 第一个任务的开始为项目开始时间 • 任务完成时间为开始时间加持续时间 • 后续任务开始时间根据前置任务的时间和搭接时 间而定
A/4
C/6
F/9
B/6
D/7
G/7
I/8
H/4
E/5
路径1:A-C-F-H:4+6+9+4=23天 路径2:A-C-G-I:4+6+7+8=25天 路径3:B-D-G-I:6+7+7+8=28天 路径4:B-D-F-H:6+7+9+4=26天 路径5:B-E-H:6+5+4=15天 关键路径 B3-工D程-项G目-管I理：规划6+7+7+8=28天
A/1
D/4
H/6
B/2
E/5
F/4
J/3
路 路径 径12：：ABC/--3ED--HH--JJ G长/长6 度度==21++5I4/2++66++33==1164天天 路径3：C-G-I-J 长度=3+6+2+3=14天 由于关键路径是整个PERT图中最长的路径，故路
径2，即 B-E-H-J 是项目的关键路径
规则：某项活动的最迟结束时间=该活动直接指向的所有活 动最迟开始时间的最早时间
3 工程项目管理规划
PERT图正向计算
正向计算 (自左向右,加法,取大值) 目的：计算最早时间 方法：根据逻辑关系 • 方向：从PERT图始端向终端计算 • 第一个任务的开始为项目开始时间 • 任务完成时间为开始时间加持续时间 • 后续任务开始时间根据前置任务的时间和搭接时 间而定
A/4
C/6
F/9
B/6
D/7
G/7
I/8
H/4
E/5
路径1:A-C-F-H:4+6+9+4=23天 路径2:A-C-G-I:4+6+7+8=25天 路径3:B-D-G-I:6+7+7+8=28天 路径4:B-D-F-H:6+7+9+4=26天 路径5:B-E-H:6+5+4=15天 关键路径 B3-工D程-项G目-管I理：规划6+7+7+8=28天
A/1
D/4
H/6
B/2
E/5
F/4
J/3
路 路径 径12：：ABC/--3ED--HH--JJ G长/长6 度度==21++5I4/2++66++33==1164天天 路径3：C-G-I-J 长度=3+6+2+3=14天 由于关键路径是整个PERT图中最长的路径，故路
径2，即 B-E-H-J 是项目的关键路径
关键路线法(CPM)分析
G
8
E
B
5
A/4
C/6
F/9
B/6
D/7
G/7
I/8
H/4
E/5
路径1:A-C-F-H:4+6+9+4=23天 路径2:A-C-G-I:4+6+7+8=25天 路径3:B-D-G-I:6+7+7+8=28天 路径4:B-D-F-H:6+7+9+4=26天 路径5:B-E-H:6+5+4=15天 关键路径 B-D-G-I：6+7+7+8=28天
2、最早结束时间(earliest finish time, EF)是指某项 活动能够完成的最早时间。 EF=ES+工期估计
规则： 某项活动的最早开始时间=直接指向这项活动的 最早结束时间中的最晚时间
最迟开始和结束时间
1、最迟结束时间（latest finish time,LF)是指为了使 项目在要求完工时间内完成，某项活动必须完成 的最迟时间。
那些具有正总松弛时间的路径是非关键路径
例题 关键路径？
A/1
D/4
H/6
B/2
E/5
F/4
J/3
C/3
G/6
I/2
路径1：A-D-H-J 长度=1+4+6+3=14天 路径2：B-E-H-J 长度=2+5+6+3=16天 路径3：C-G-I-J 长度=3+6+2+3=14天 由于关键路径是整个PERT图中最长的路径，故路
– 目的：计算最早时间 – 方法：根据逻辑关系
方向：从PERT图始端向终端计算 第一个任务的开始为项目开始时间 任务完成时间为开始时间加持续时间 后续任务开始时间根据前置任务的时间和搭接时

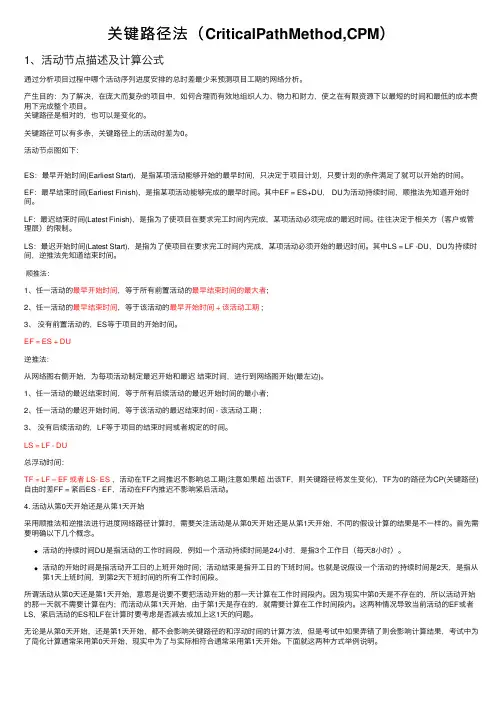

关键路径法（CriticalPathMethod,CPM）
关键路径法（CriticalPathMethod,CPM）1、活动节点描述及计算公式通过分析项⽬过程中哪个活动序列进度安排的总时差最少来预测项⽬⼯期的⽹络分析。
产⽣⽬的：为了解决，在庞⼤⽽复杂的项⽬中，如何合理⽽有效地组织⼈⼒、物⼒和财⼒，使之在有限资源下以最短的时间和最低的成本费⽤下完成整个项⽬。
关键路径是相对的，也可以是变化的。
关键路径可以有多条，关键路径上的活动时差为0。
活动节点图如下：ES：最早开始时间(Earliest Start)，是指某项活动能够开始的最早时间，只决定于项⽬计划，只要计划的条件满⾜了就可以开始的时间。
EF：最早结束时间(Earliest Finish)，是指某项活动能够完成的最早时间。
其中EF = ES+DU， DU为活动持续时间，顺推法先知道开始时间。
LF：最迟结束时间(Latest Finish)，是指为了使项⽬在要求完⼯时间内完成，某项活动必须完成的最迟时间。
往往决定于相关⽅（客户或管理层）的限制。
LS：最迟开始时间(Latest Start)，是指为了使项⽬在要求完⼯时间内完成，某项活动必须开始的最迟时间。
其中LS = LF -DU，DU为持续时间，逆推法先知道结束时间。
顺推法：1、任⼀活动的最早开始时间，等于所有前置活动的最早结束时间的最⼤者;2、任⼀活动的最早结束时间，等于该活动的最早开始时间 + 该活动⼯期 ;3、没有前置活动的，ES等于项⽬的开始时间。
EF = ES + DU逆推法：从⽹络图右侧开始，为每项活动制定最迟开始和最迟结束时间，进⾏到⽹络图开始(最左边)。
1、任⼀活动的最迟结束时间，等于所有后续活动的最迟开始时间的最⼩者;2、任⼀活动的最迟开始时间，等于该活动的最迟结束时间 - 该活动⼯期 ;3、没有后续活动的，LF等于项⽬的结束时间或者规定的时间。
LS = LF - DU总浮动时间：TF = LF – EF 或者 LS- ES，活动在TF之间推迟不影响总⼯期(注意如果超出该TF，则关键路径将发⽣变化)，TF为0的路径为CP(关键路径)⾃由时差FF = 紧后ES - EF，活动在FF内推迟不影响紧后活动。
CPM-讲义
突發狀況(Contingency)-安排于要径上
里程碑(Milestone) -工程周期中重要的阶段性完成指标日 网图封闭性与逻辑性 定期及重大工程工序工法变更，复审网图
時間計算
网图自左向右计算，ES(Early Start最早开始)， EF（Early Finish最早结束） 网图自右向左计算，LS(Late Start最迟开始)， LF(Late Finish最迟结束) TF(Total Float总浮时)，TFi-j= LSi-j- ESi-j ，指 一项任务在不影响整体计划工期的情况下最大的 浮动时间 FF(Free Float自由浮时)，FFi-j=ESj-k-EFi-j ， 指任务在不影响其紧后工作的最早开始时间的情 况下可以浮动的时间
Somebody got angry about that because it was Everybody's job.
Everybody thought that Anybody could do it, but Nobody realized that Everybody wouldn't do it. It ended up that Everybody blamed Somebody when Nobody did what Anybody could have done.
工作天之更改
工具\更改工作时间\新建日历\新建基准日历(日历1)\工作周\详细讯息\ 星期日/六(点选-对所列日期设置以下特定工作时间)，输入开始时间 及结束时间\确定 格式\时间刻度\非工作时间\日历(点选-日历1)\确定
协作\选项\编辑\天数为(点选- d or day)
MSProject 2007 之环境设定(II)

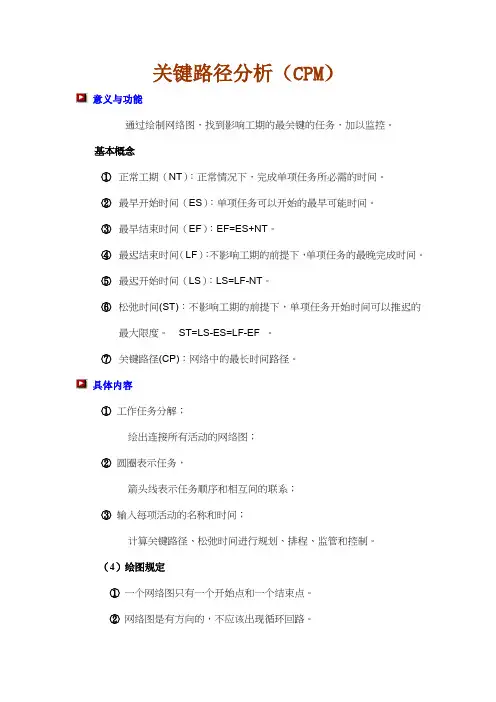

关键路径分析(CPM)
关键路径分析（CPM）意义与功能通过绘制网络图，找到影响工期的最关键的任务，加以监控。
基本概念①正常工期（NT）：正常情况下，完成单项任务所必需的时间。
②最早开始时间（ES）：单项任务可以开始的最早可能时间。
③最早结束时间（EF）：EF=ES+NT。
④最迟结束时间（LF）：不影响工期的前提下，单项任务的最晚完成时间。
⑤最迟开始时间（LS）：LS=LF-NT。
⑥松弛时间(ST)：不影响工期的前提下，单项任务开始时间可以推迟的最大限度。
ST=LS-ES=LF-EF 。
⑦关键路径(CP)：网络中的最长时间路径。
具体内容①工作任务分解；绘出连接所有活动的网络图；②圆圈表示任务，箭头线表示任务顺序和相互间的联系；③输入每项活动的名称和时间；计算关键路径、松弛时间进行规划、排程、监管和控制。
（4）绘图规定①一个网络图只有一个开始点和一个结束点。
②网络图是有方向的，不应该出现循环回路。
③一对节点不能同时出入两项活动。
④网络图中不能出现无箭头箭线和双箭头箭线。
⑤网络图中不能出现无节点的箭线。
⑥在同一个网络图中的所有节点中，不能出现相同的编号。
图3-4CPM图形元素（5）分析方法①绘制网络图，填入“任务、路径、累计工期”三项。
②找到任务结束点“累计工期”的最大值，对应的路径就是关键路径；③从任务开始点向结束点推算关键路径的ES、LS、EF、LF，并推算非关键路径的ES、EF；④从任务结束点向开始点推算非关键路径的LS、LF。
⑤计算每一步的松弛时间。
信息系统项目管理师关键路线法(CPM)详解

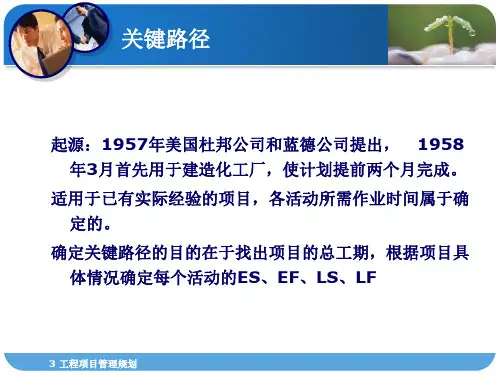

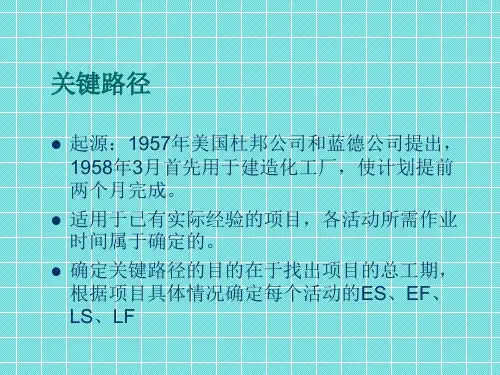

关键路径
起源：1957年美国杜邦公司和蓝德公司提出， 1958年3月首先用于建造化工厂，使计划提前 两个月完成。 适用于已有实际经验的项目，各活动所需作业 时间属于确定的。 确定关键路径的目的在于找出项目的总工期， 根据项目具体情况确定每个活动的ES、EF、 LS、LF
关键路径（critical path) 关键路径
总时差—total slack
总时差为负值，表明完成项目缺少时间余量， 需要加速完成。 工期总和：7+5+3 要求20天完工，三项活动可延迟5天
除去旧 墙纸 1 7 修补墙 2 5 张贴新 墙纸 3 3
确定关键路径
确定关键路径： 确定关键路径：找出那些具有最小时差的活动 总时差 = 最晚开始时间 - 最早开始时间 = 最晚完成时间 - 最早完成时间 – 时差等于 和小于 的任务组成关键路径 时差等于0和小于 和小于0的任务组成关键路径 – 可以改变确定关键路径的条件
总时差 0 0 0 2 0
写报告 审批 借款 借运输工具 采购
注：18、19是休息日 、 是休息日
正向计算结果
示例：正向计算结果 最早时间 示例：正向计算结果-最早时间
正向计算后的网络数据（ 图： 正向计算后的网络数据（最下排显示的数据是最 早开始日期和最早完成日期）
网络计划技术反向计算
– – –
G
6 I
D E
H 5
7
时差计算
活动 A B C D E F G H I 工时 4 6 6 7 5 9 7 4 8 ES 0 0 4 6 6 13 13 22 20 LS 3 0 7 6 19 15 13 24 20 EF 4 6 10 13 11 22 20 26 28 LF 7 6 13 13 24 24 20 28 28 时差 3 0 3 0 13 2 0 2 0
起源：1957年美国杜邦公司和蓝德公司提出， 1958年3月首先用于建造化工厂，使计划提前 两个月完成。 适用于已有实际经验的项目，各活动所需作业 时间属于确定的。 确定关键路径的目的在于找出项目的总工期， 根据项目具体情况确定每个活动的ES、EF、 LS、LF
关键路径（critical path) 关键路径
总时差—total slack
总时差为负值，表明完成项目缺少时间余量， 需要加速完成。 工期总和：7+5+3 要求20天完工，三项活动可延迟5天
除去旧 墙纸 1 7 修补墙 2 5 张贴新 墙纸 3 3
确定关键路径
确定关键路径： 确定关键路径：找出那些具有最小时差的活动 总时差 = 最晚开始时间 - 最早开始时间 = 最晚完成时间 - 最早完成时间 – 时差等于 和小于 的任务组成关键路径 时差等于0和小于 和小于0的任务组成关键路径 – 可以改变确定关键路径的条件
总时差 0 0 0 2 0
写报告 审批 借款 借运输工具 采购
注：18、19是休息日 、 是休息日
正向计算结果
示例：正向计算结果 最早时间 示例：正向计算结果-最早时间
正向计算后的网络数据（ 图： 正向计算后的网络数据（最下排显示的数据是最 早开始日期和最早完成日期）
网络计划技术反向计算
– – –
G
6 I
D E
H 5
7
时差计算
活动 A B C D E F G H I 工时 4 6 6 7 5 9 7 4 8 ES 0 0 4 6 6 13 13 22 20 LS 3 0 7 6 19 15 13 24 20 EF 4 6 10 13 11 22 20 26 28 LF 7 6 13 13 24 24 20 28 28 时差 3 0 3 0 13 2 0 2 0

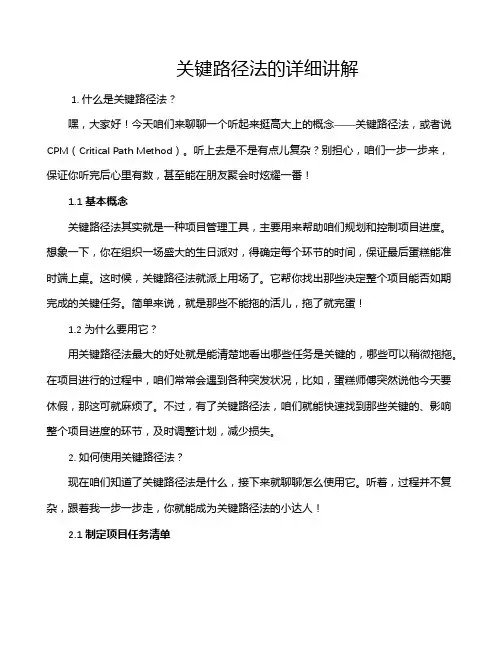

关键路径法的详细讲解
