房屋建筑测量施工方案范文（通用5篇）一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。
起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。
二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。
关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。
2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。
它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。
定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。
路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。
关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。
二是护桩的设置。
道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。

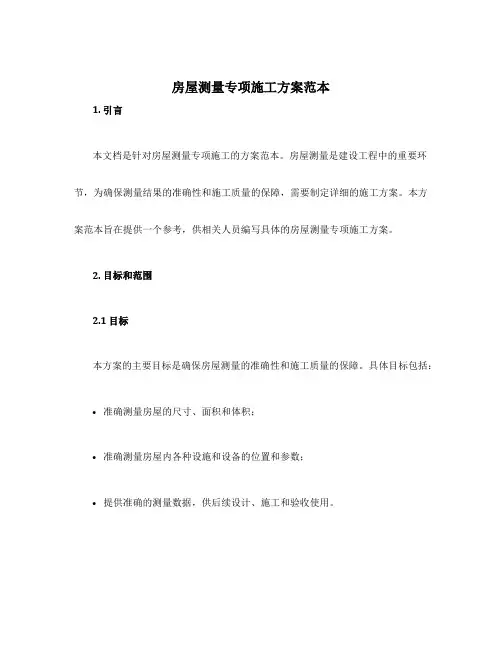

房屋测量专项施工方案范本1. 引言本文档是针对房屋测量专项施工的方案范本。
房屋测量是建设工程中的重要环节，为确保测量结果的准确性和施工质量的保障，需要制定详细的施工方案。
本方案范本旨在提供一个参考，供相关人员编写具体的房屋测量专项施工方案。
2. 目标和范围2.1 目标本方案的主要目标是确保房屋测量的准确性和施工质量的保障。
具体目标包括：•准确测量房屋的尺寸、面积和体积；•准确测量房屋内各种设施和设备的位置和参数；•提供准确的测量数据，供后续设计、施工和验收使用。
2.2 范围本方案适用于各类房屋的测量，包括住宅、商业建筑、办公楼等。
涉及的测量内容包括房屋的尺寸、面积、体积，以及各种设施和设备的位置和参数等。
3. 测量工具和设备为确保测量的准确性，需要使用以下工具和设备：•测量仪器：包括测量尺、测量带、水平仪、经纬仪等；•电子设备：包括计算机和相关测量软件；•安全设备：包括安全帽、安全绳等。
4. 测量流程4.1 前期准备在进行房屋测量前，需要进行充分的前期准备工作，包括：•完成相关文档的准备，包括测量任务书、测量基准点设置图等；•确定测量的范围和要求；•进行现场勘察，了解测量环境和特殊要求。
4.2 测量操作根据前期准备的内容，进行具体的测量操作，包括：•根据测量基准点设置图确定测量基准点的位置和布置；•使用测量仪器进行房屋尺寸、面积、体积的测量；•使用测量仪器测量房屋内各种设施和设备的位置和参数。
4.3 数据记录和处理在测量过程中，需要及时记录和处理测量数据，包括：•使用测量软件对测量数据进行记录和处理；•对测量数据进行校验和比对，确保数据的准确性；•对异常数据进行处理和分析。
5. 质量控制为确保测量质量，需要进行质量控制，包括：•对测量仪器进行定期校准，保证测量的准确性；•对测量操作进行严格控制，遵循操作规程；•对测量数据进行质量检查，确保数据的一致性和准确性。
6. 安全措施在进行房屋测量时，需要注意安全问题，采取相应的安全措施，包括：•戴上安全帽，确保安全；•使用安全绳进行高处测量，防止意外事故发生；•注意现场的安全和秩序，并指定专人负责监督。
房建工程测量方案1. 前言在房建工程施工过程中，测量是一个必不可少的环节。
通过测量，可以确保房屋的精确度和安全性。
本文档将介绍房建工程测量方案的详细步骤。
2. 测量前准备在进行测量前，需要进行准备工作。
首先，需要绘制出房屋的布置图，确认建筑物的尺寸和位置。
其次，需要选择合适的测量仪器和设备。
最后，需要安排好测量人员，确保他们的安全和协作。
3. 测量流程3.1 地基测量地基测量是测量工程的第一步。
它包括地形和地质测量。
地形测量是确定地形高程和坡度的过程。
地质测量是确定地下水位和土层结构的过程。
在地基测量中，通常使用全站仪和自动水准仪等仪器。
3.2 基础测量在进行基础测量时，需要测量地基的长度、宽度和高度。
测量基础的高度和倾斜度非常重要，因为这将直接影响到建筑的安全性。
在这个过程中，通常使用全站仪和水准仪等仪器。
3.3 标高测量标高测量是用于确定建筑物和地面之间的高度差的过程。
在进行标高测量时，可以使用水准仪来确定标高值。
标高的测量不仅需要测量建筑物的高度，还需要测量各个楼层之间的高度差。
3.4 墙体测量在进行墙体测量时，需要测量墙壁的长度、宽度和高度。
同时还需要测量墙壁之间的距离和墙内管线的位置。
在墙体测量过程中，通常使用测距仪和激光测距仪等测量工具。
3.5 门窗测量门窗测量是确定门和窗位置的过程。
在进行门窗测量时，需要测量门和窗的长度和宽度，并确定它们的位置。
在门窗测量中，通常使用测距仪和激光测距仪等测量工具。
3.6 建筑物纵断面测量建筑物纵断面测量是用于确定建筑物高度和层数的过程。
在这个过程中，可以使用水准仪和全站仪等测量工具来测量建筑物的高度和层数。
3.7 建筑物横断面测量建筑物横断面测量是用于确定建筑物的宽度和长度的过程。
在进行建筑物横断面测量时，需要使用激光测距仪等测量工具来测量建筑物的宽度和长度。
4. 测量结果处理在完成测量后，需要将测量结果进行整理和存储。
在整理测量结果时，需要将测量数据录入电脑或手持终端设备，并保存测量图。
房屋测量计划书1. 引言房屋测量计划是为了准确测量房屋的各项尺寸和参数，为后续的设计、装修或改建工作提供准确的数据支持。
本文档将详细介绍房屋测量的目的、测量的范围、测量的方法以及测量结果的处理和记录等内容。
2. 目的本房屋测量计划的主要目的包括： - 准确测量房屋的各项尺寸和参数。
- 提供准确的数据支持，为后续的设计、装修或改建工作提供依据。
- 确保测量过程的准确性、标准化和一致性。
3. 测量范围本次房屋测量的范围包括以下内容： 1. 室内尺寸：测量房屋各个房间的长、宽、高等尺寸。
2. 房屋结构：测量房屋的结构梁柱、墙体厚度等参数。
3. 门窗位置：测量房屋内外门窗的位置、尺寸等信息。
4. 水电设施：测量水管、电源线等设施的位置和尺寸。
5. 其他可测量的内容：如地板材料、墙壁颜色等。
4. 测量方法为了确保测量结果的准确性和一致性，我们将采用以下测量方法： 1. 使用激光测距仪和水平仪等专业测量设备，以提高测量的准确性。
2. 根据房屋的具体情况，选择合适的测量点，进行测量。
3. 对于难以测量的部分，如高处的悬空天花板，采用三角测量等方法来获得准确的数据。
4. 测量过程中，需要保持测量设备的水平和稳定，确保测量结果的准确性。
5. 测量结果的处理和记录1.所有测量结果将被记录下来，并按照房屋的不同部分进行分类整理。
2.测量结果将以数字和文本的形式进行记录，并标明所使用的测量方法和设备。
3.测量结果将被存储在电子表格中，以便后续的数据处理和分析。
4.测量结果的准确性将通过比对不同测量点之间的差异和重复测量的结果来进行验证。
6. 时间安排本次房屋测量计划的时间安排如下： - 第一周：准备测量设备和材料，熟悉测量方法。
- 第二周至第四周：进行房屋测量工作。
- 第五周：整理和验证测量结果。
7. 风险管理在房屋测量过程中，可能会遇到以下风险，并采取相应的措施进行管理： 1. 测量设备故障：定期检查测量设备的状态，备用设备应随时可用。

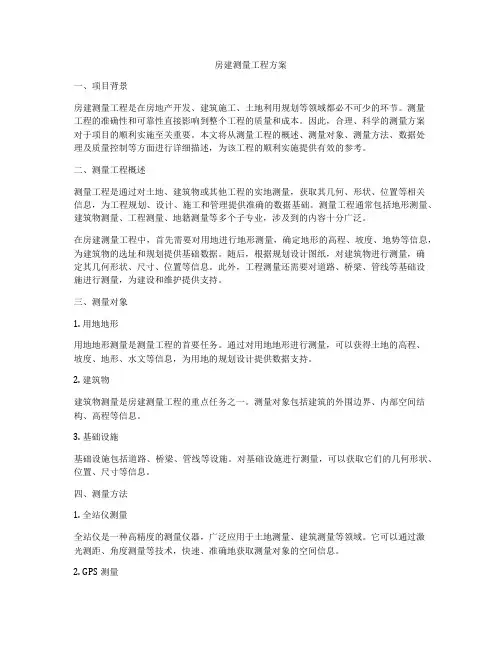

房建测量工程方案一、项目背景房建测量工程是在房地产开发、建筑施工、土地利用规划等领域都必不可少的环节。
测量工程的准确性和可靠性直接影响到整个工程的质量和成本。
因此，合理、科学的测量方案对于项目的顺利实施至关重要。
本文将从测量工程的概述、测量对象、测量方法、数据处理及质量控制等方面进行详细描述，为该工程的顺利实施提供有效的参考。
二、测量工程概述测量工程是通过对土地、建筑物或其他工程的实地测量，获取其几何、形状、位置等相关信息，为工程规划、设计、施工和管理提供准确的数据基础。
测量工程通常包括地形测量、建筑物测量、工程测量、地籍测量等多个子专业，涉及到的内容十分广泛。
在房建测量工程中，首先需要对用地进行地形测量，确定地形的高程、坡度、地势等信息，为建筑物的选址和规划提供基础数据。
随后，根据规划设计图纸，对建筑物进行测量，确定其几何形状、尺寸、位置等信息。
此外，工程测量还需要对道路、桥梁、管线等基础设施进行测量，为建设和维护提供支持。
三、测量对象1. 用地地形用地地形测量是测量工程的首要任务。
通过对用地地形进行测量，可以获得土地的高程、坡度、地形、水文等信息，为用地的规划设计提供数据支持。
2. 建筑物建筑物测量是房建测量工程的重点任务之一。
测量对象包括建筑的外围边界、内部空间结构、高程等信息。
3. 基础设施基础设施包括道路、桥梁、管线等设施。
对基础设施进行测量，可以获取它们的几何形状、位置、尺寸等信息。
四、测量方法1. 全站仪测量全站仪是一种高精度的测量仪器，广泛应用于土地测量、建筑测量等领域。
它可以通过激光测距、角度测量等技术，快速、准确地获取测量对象的空间信息。
2. GPS测量GPS（全球定位系统）是一种卫星导航系统，可以实现对地球上任何一个点的三维定位。
在测量工程中，可以通过GPS测量仪器获取用地地形的空间位置信息。
3. 激光测距仪激光测距仪是一种快速、准确的测距仪器，适用于对建筑物、道路等线性物体的测量。
施工测量方案一.测量依据与准备1．工程测量总体安排以设计图及建设单位规划的用地地界，结合测绘成果和总平面定位，现场建立相对的一级三角控制主网，并在此基础上，指导现场定位及轴线、标高的控制施工。
本工程定位，将利用一级三角控制主网，采用“坐标距离定位”的方法来进行建筑物定位及各条轴线的控制，并采取闭合检查。
工程定位全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2．测量仪器的选用注：以上仪器均应鉴定合格，并在计量鉴定使用有效期内。
在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正来保证测量精度。
二. 场区平面控制网的测设1．平面轴线控制测量1) 基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据，其三角控制主网基准点精度应控制在５mm以内。
基准平面控制主网是建立在基准点的基础上的，设置时要求同时满足稳定、可靠和通视三个要素，其中任何一点遭到不可预见事件的破坏或移动时，应及时复测补网。
标高以建设单位提供的规划永久水准点为基准，其数值以规划最新数值为准。
施工高程应根据最新数据及时调整，可利用平面控制主网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后，互相之间应进行校核，同时检验偏差情况，闭合检查如果超出精度允许范围应及时纠正。
2) 测量施工方法：根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测，确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后，由公司工程部技术科进行复核，在复核正确的情况下，报请设计和监理来现场对建筑物的定位进行复核，在复核正确后，由项目部填写好测量定位单报请设计和监理签字认可，然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一，定位外包轴线尺寸允许误差为5mm.3) 轴线控制测量精度及要求：长轴线上的定位点，不得少于3个；轴线点误差，不应大于5mm；放样后的主轴线点位，应进行角度观测，检查直线度；测定交角的测角中误差，不应超过25″；直线度的限差，应在180°±5″以内。

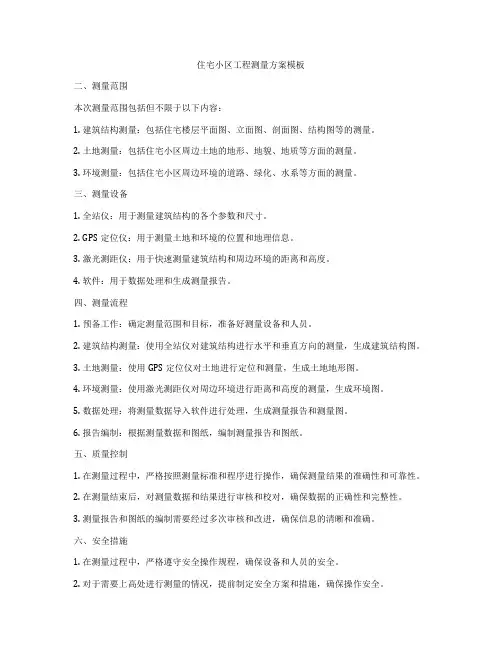

住宅小区工程测量方案模板二、测量范围本次测量范围包括但不限于以下内容：1. 建筑结构测量：包括住宅楼层平面图、立面图、剖面图、结构图等的测量。
2. 土地测量：包括住宅小区周边土地的地形、地貌、地质等方面的测量。
3. 环境测量：包括住宅小区周边环境的道路、绿化、水系等方面的测量。
三、测量设备1. 全站仪：用于测量建筑结构的各个参数和尺寸。
2. GPS定位仪：用于测量土地和环境的位置和地理信息。
3. 激光测距仪：用于快速测量建筑结构和周边环境的距离和高度。
4. 软件：用于数据处理和生成测量报告。
四、测量流程1. 预备工作：确定测量范围和目标，准备好测量设备和人员。
2. 建筑结构测量：使用全站仪对建筑结构进行水平和垂直方向的测量，生成建筑结构图。
3. 土地测量：使用GPS定位仪对土地进行定位和测量，生成土地地形图。
4. 环境测量：使用激光测距仪对周边环境进行距离和高度的测量，生成环境图。
5. 数据处理：将测量数据导入软件进行处理，生成测量报告和测量图。
6. 报告编制：根据测量数据和图纸，编制测量报告和图纸。
五、质量控制1. 在测量过程中，严格按照测量标准和程序进行操作，确保测量结果的准确性和可靠性。
2. 在测量结束后，对测量数据和结果进行审核和校对，确保数据的正确性和完整性。
3. 测量报告和图纸的编制需要经过多次审核和改进，确保信息的清晰和准确。
六、安全措施1. 在测量过程中，严格遵守安全操作规程，确保设备和人员的安全。
2. 对于需要上高处进行测量的情况，提前制定安全方案和措施，确保操作安全。
七、人员安排1. 测量人员：包括测量工程师、测量人员。
2. 设备维护人员：负责设备的日常维护和保养。
八、测量报告1. 测量报告包括建筑结构测量、土地测量和环境测量的内容和结果。
2. 测量报告需清晰明了、准确无误。
3. 测量报告需在规定时间内提交给相关部门和单位。
九、总结住宅小区工程测量是确保建筑工程质量和安全的重要环节，需要严格按照规定标准和流程进行操作。

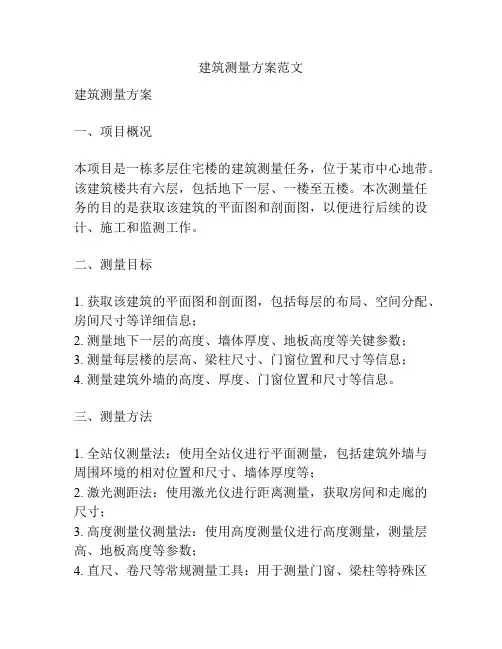

建筑测量方案范文建筑测量方案一、项目概况本项目是一栋多层住宅楼的建筑测量任务，位于某市中心地带。
该建筑楼共有六层，包括地下一层、一楼至五楼。
本次测量任务的目的是获取该建筑的平面图和剖面图，以便进行后续的设计、施工和监测工作。
二、测量目标1. 获取该建筑的平面图和剖面图，包括每层的布局、空间分配、房间尺寸等详细信息；2. 测量地下一层的高度、墙体厚度、地板高度等关键参数；3. 测量每层楼的层高、梁柱尺寸、门窗位置和尺寸等信息；4. 测量建筑外墙的高度、厚度、门窗位置和尺寸等信息。
三、测量方法1. 全站仪测量法：使用全站仪进行平面测量，包括建筑外墙与周围环境的相对位置和尺寸、墙体厚度等；2. 激光测距法：使用激光仪进行距离测量，获取房间和走廊的尺寸；3. 高度测量仪测量法：使用高度测量仪进行高度测量，测量层高、地板高度等参数；4. 直尺、卷尺等常规测量工具：用于测量门窗、梁柱等特殊区域的尺寸。
四、测量步骤1. 前期准备工作：a. 分析建筑平面图和剖面图，在纸上标注测量的重点和关键参数；b. 准备全站仪、激光测距仪、高度测量仪等测量工具和设备；c. 编制测量任务计划，确定测量队伍和任务分工。
2. 全站仪测量：a. 根据测量任务计划，首先利用全站仪进行外墙面积和位置测量；b. 在建筑外墙每个角点测量，并标注坐标，确定墙体厚度；c. 测量建筑外墙高度，并标注窗户和门的位置和尺寸。
3. 激光仪测量：a. 利用激光仪对每个房间和走廊进行测量，获取宽度、长度等尺寸；b. 标注房间和走廊的位置和尺寸，包括门窗位置和尺寸。
4. 高度测量仪测量：a. 利用高度测量仪，在每个楼层测量层高和地板高度；b. 标注楼层高度和地板高度等信息。
5. 常规测量工具测量：a. 使用直尺、卷尺等工具进行特殊区域的测量，如梁柱的尺寸；b. 标注梁柱的位置和尺寸。
6. 数据整理与处理：a. 对测量得到的数据进行整理、分类和统计，准备编制平面图和剖面图；b. 根据整理的数据绘制平面图和剖面图，并标注各个参数和尺寸。
测量施工方案1.工程概况本工程平面布局为近似椭圆形，南北长250m，东西宽180m，南北两侧各设一处扇形训练馆，中间为圆形的比赛馆，其屋盖跨度为122m。
结构形式：主体结构为框架剪力墙结构，外围护为异形钢结构（弧形），屋顶为索穹结构。
建筑层数：比赛厅为单层，配套用房共六层，局部地下一层；层高：地下一层为5.1m；首层为6.0m，局部为5.7m；二层为5.7m；三层为3.6m，二、三层之间部分连通；四层为5.65m；五层为4.5m；六层为2.7m；训练馆净高10m，局部设有夹层，层高3.9m。
本工程±0.000为121.300m。
2.测量工作准备（1）、测量仪器配备仪器选用；根据本工程的特点和工程放线的精度要求，配备如下主要测量仪器：测量仪器配备表表2.1（2）技术准备：①、办理交接桩手续，熟悉测绘院的钉桩坐标成果通知单，了解红线坐标、水准点高程，进行必要的测量计算。
②、了解建筑物现状平面主轴线测量控制网及各点坐标，并校核计算。
③、实测校核红线坐标桩、导线坐标桩、实测校核水准点，实测校核结果经项目技术负责人核实批准后报监理。
所有桩点进行封闭保护。
④、仔细审图，复核建筑物定位条件、轴线、标高的各种相对关系、曲线要素等几何尺寸是否清楚、正确，从源头上防止测量错误的发生。
⑤、计算各待放部位特征点的坐标，把图纸中的设计要素数字化，转化为现场放样坐标。
曲线计算首先根据设计要求和曲线模板施工工艺确定曲线放样点的间距、密度，然后根据曲线要素写出数学模型，编程计算曲线点坐标，用AUTOCAD 模拟进行检查。
曲面计算先根据图纸中曲面要素，写出曲面方程，然后先后对X、Y、Z各投影面分别取值，计算出各曲面点坐标。
或者，直接在CAD曲面模型上量取各投影面的坐标。
⑥、编制切实可行的测量方案。
3.测量放线方案（1）、测量放线原则：整体控制局部，高精度控制低精度，长边长方向控制短边短方向。
各类控制网以首级精度控制为依据，采用极坐标为主、直角坐标为辅的测量方法，控制网中包含重要点位和重要轴线；且和主要轴线保持平行关系；要保证每施工流水段中至少有四条两两相交的控制线。

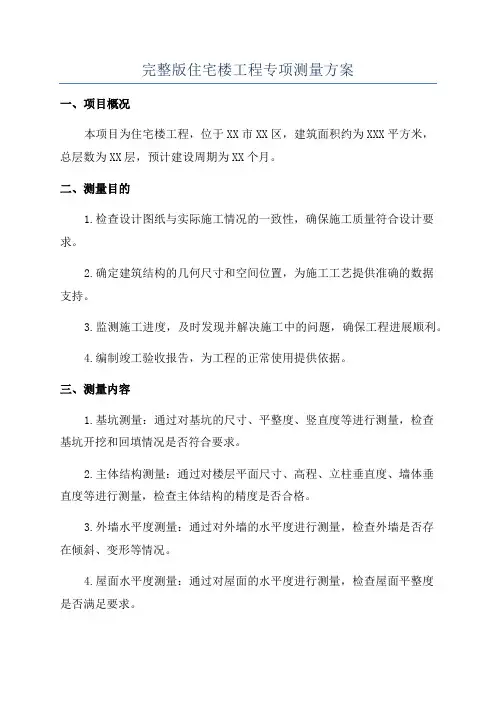

完整版住宅楼工程专项测量方案一、项目概况本项目为住宅楼工程，位于XX市XX区，建筑面积约为XXX平方米，总层数为XX层，预计建设周期为XX个月。
二、测量目的1.检查设计图纸与实际施工情况的一致性，确保施工质量符合设计要求。
2.确定建筑结构的几何尺寸和空间位置，为施工工艺提供准确的数据支持。
3.监测施工进度，及时发现并解决施工中的问题，确保工程进展顺利。
4.编制竣工验收报告，为工程的正常使用提供依据。
三、测量内容1.基坑测量：通过对基坑的尺寸、平整度、竖直度等进行测量，检查基坑开挖和回填情况是否符合要求。
2.主体结构测量：通过对楼层平面尺寸、高程、立柱垂直度、墙体垂直度等进行测量，检查主体结构的精度是否合格。
3.外墙水平度测量：通过对外墙的水平度进行测量，检查外墙是否存在倾斜、变形等情况。
4.屋面水平度测量：通过对屋面的水平度进行测量，检查屋面平整度是否满足要求。
5.楼梯测量：通过对楼梯的尺寸、坡度等进行测量，检查楼梯的安全性和符合设计要求。
6.门窗尺寸测量：通过对门窗的尺寸进行测量，检查门窗的安装质量是否合格。
7.室内格局测量：通过对室内格局的墙体尺寸、间距等进行测量，检查室内格局是否与设计图纸一致。
8.装修工程测量：通过对装修工程的平坦度、水平度、垂直度等进行测量，检查装修工程的质量是否符合要求。
9.绿化工程测量：通过对绿化工程的位置、数量等进行测量，检查绿化工程的布局和规模是否满足设计要求。
四、测量方法1.使用激光测距仪、全站仪等专业测量仪器进行测量。
2.在测量前，清理施工区域，确保测量点无障碍。
3.进行测量时，要保持稳定的姿势，减少人为误差的产生。
4.测量结果要进行整理和记录，准确计算出实际尺寸。
5.如果存在问题或偏差，及时与相关责任人沟通，并采取措施进行修复或调整。
五、测量频次1.基坑测量：每个施工阶段进行一次，包括开挖前、开挖后和回填结束时。
2.主体结构测量：每层楼施工完毕后进行一次，包括平面尺寸、高程等。
房屋建筑工程施工测量方案房屋建筑工程施工测量方案1. 引言本文档旨在为房屋建筑工程的施工测量提供详细方案。
测量是建筑施工的重要环节，它涉及到建筑的精确定位、尺寸控制以及质量保证。
本文档将从测量方法、仪器设备、数据处理等方面进行详细介绍。
2. 测量方法2.1 前期测量在施工前，需要进行前期测量，包括现场地形测量、建筑标高控制点的测量等。
现场地形测量要求绘制地形图，以便后续的施工规划和设计。
建筑标高控制点的测量要求确定标高控制基准，为施工提供准确的高程数据。
2.2 施工测量施工过程中需要进行各个阶段的施工测量，包括基础测量、结构测量、装饰测量等。
基础测量要求对地基、桩基等进行定位、尺寸测量，确保基础施工的准确性。
结构测量要求对墙体、梁柱等进行定位、尺寸测量，确保结构施工的准确性。
装饰测量要求对墙面、地面、天花板等进行定位、尺寸测量，确保装饰施工的准确性。
3. 仪器设备3.1 GPS定位仪GPS定位仪是测量的常用工具，它可以通过卫星定位提供准确的位置信息。
3.2 激光测距仪激光测距仪可以快速测量距离，并提供高精度的尺寸数据。
3.3 全站仪全站仪可以同时测量水平角、垂直角和斜距，具有高精度和全面的功能。
4. 数据处理测量完成后，需要对测量数据进行处理，包括数据校正、数据分析等。
数据校正要求将实测数据与设计数据进行比对，确定误差值并进行修正。
数据分析要求将测量数据进行统计分析，以评估施工的准确性和质量水平。
5. 扩展内容1、本文档所涉及附件如下：测量图纸、测量数据表格、测量仪器使用手册等。
2、本文档所涉及的法律名词及注释：建筑法 - 房屋建筑工程的法律依据，规范了建筑施工的要求和程序。
住宅楼工程测量施工方案一、施工概述本次施工的住宅楼总建筑面积为xxxx平方米，共有xx栋楼，其中包括地下室和地上多层楼房。
施工范围包括土建工程、室内装修、给排水工程等，需要进行测量的范围涵盖整个施工场地。
二、工程前期准备1. 编制施工测量方案，明确测量的内容、范围和方法。
2. 确定测量设备和工具，包括测距仪、全站仪、水准仪、测绘软件等。
3. 就地勘测，了解施工场地的地形地貌及场地特征，了解场地利用情况和周边环境情况，为后续测量工作提供基础数据。
三、测量方法和内容1. 地面测量1.1 场地测量：采用全站仪对整个施工场地进行平面测量，获取地形地貌和地面高程数据。
1.2 坡度测量：通过水准仪测量坡度，确定地面的坡度和排水情况。
2. 基础测量2.1 基础定位：在地面测量的基础上，对建筑基础进行测量，确定其位置和高程。
2.2 主体结构尺寸测量：对工程施工图上的主体结构尺寸进行测量，包括建筑平面尺寸、高度等。
3. 室内测量3.1 房屋内部结构尺寸测量：对室内墙体、柱子、梁等结构进行测量，确保施工符合设计要求。
3.2 室内装修尺寸测量：对室内装修的门窗、地面、天花板等进行测量，合理规划施工进度。
四、施工测量管理1. 测量员的职责：测量员要具备一定的测量技术和经验，按照测量方案进行测量工作，并对测量数据进行记录和整理。
2. 测量数据的处理：测量数据要进行及时的整理和处理，采用专业的测绘软件进行数据分析和绘图，确保数据的准确性和有效性。
3. 测量问题的解决：遇到测量数据异常或问题时，及时与施工单位和设计单位沟通，共同解决问题。
五、安全注意事项1. 测量过程中要严格遵守安全规定，加强现场管理和监督，确保测量员的人身安全。
2. 测量设备和工具要定期检查和维护，确保设备的正常使用和安全性。
3. 测量过程中要注意材料堆放和施工现场的安全，避免发生意外事故。
六、总结本次施工的住宅楼测量施工方案，主要涉及地面测量、基础测量和室内测量等内容，对施工测量工作进行了详细规划和指导。
建筑测量方案怎么写范本建筑测量方案范本：一、项目概要：本测量方案适用于某某建筑项目，地点为某某市某某区。
该项目为一栋多层建筑，总建筑面积约为XX平方米。
本测量方案旨在确定土地边界，并提供建筑物主要尺寸和高程数据，以供后续设计和施工使用。
二、测量目标：1. 确定土地边界：通过测量和记录边界点的坐标，以确保建筑物的设计和建设完全在土地范围内。
2. 确定建筑物位置和尺寸：通过测量建筑物的主要尺寸，如长、宽、高等，以提供准确的设计和建设依据。
3. 确定建筑物高程：通过测量建筑物周围的地面高程，以及建筑物的基础高程，以提供准确的地基设计和施工参考。
三、测量方法：1. 边界测量：利用全站仪或GPS测量仪测量和记录土地边界上的关键控制点。
通过测量角度和距离，计算出边界点的坐标，并进行标记和记录。
2. 建筑物位置和尺寸测量：利用全站仪测量建筑物外墙的控制点，并通过测量角度和距离，计算出建筑物各个角点的坐标。
此外，还可以使用激光测距仪等设备测量建筑物内部各个房间的尺寸。
3. 高程测量：使用全站仪或水准仪测量建筑物周围地面的高程，并测量建筑物基础以上的各层高程。
同时，还需测量建筑物附近地面的坡度和地势等信息。
四、测量精度要求：1. 边界测量精度要求：边界点的水平和垂直位置精度都应满足国家相关测绘标准的要求，水平位置精度应小于±X米，垂直位置精度应小于±Y米。
2. 建筑物位置和尺寸测量精度要求：建筑物各个角点的坐标应满足国家相关测绘标准的要求，水平位置精度应小于±X米，垂直位置精度应小于±Y米。
建筑物尺寸测量精度应小于±Z厘米。
3. 高程测量精度要求：地面高程和建筑物高程应满足国家相关测量标准的要求，高程精度应小于±X毫米。
五、工作进度安排：1. 前期准备工作：调查土地所有权状况，确定测量工作范围和要求，编制测量方案等。
2. 边界测量：利用全站仪或GPS测量仪进行边界测量，计算边界点的坐标，并进行标记和记录。
测量施工方案(住宅楼)背景介绍在建设住宅楼的过程中，准确的测量是至关重要的环节。
施工方案的制定需要建立在准确的测量基础之上，以确保楼房的稳定性、结构安全以及整体质量。
本文将讨论测量施工方案在住宅楼建设中的重要性，以及如何制定有效的测量方案来保障施工质量。
测量工具与技术在进行住宅楼施工测量时，需要使用各种专业的测量工具和技术。
常用的测量工具包括测距仪、水平仪、测量尺等。
而现代化的测量技术则包括全站仪、GPS定位等高精度测量设备。
这些工具和技术的选择将依据具体的测量需求和施工环境来确定，以确保测量结果的准确性和可靠性。
测量施工方案的制定制定测量施工方案是确保施工质量的关键一步。
在制定施工方案时，需要考虑到以下几个方面：1. 测量范围首先需要确定测量的范围，包括建筑物的整体尺寸、各个结构构件的尺寸等。
根据建筑设计图纸，确定需要测量和监测的具体位置和区域，确保全面的测量覆盖。
2. 测量方法根据测量范围的不同，需要选用不同的测量方法。
例如，采用全站仪对建筑物的整体尺寸进行测量，采用水平仪对地基水平度进行监测等。
在选择测量方法时，需要考虑到测量精度和效率的平衡，以确保测量结果的准确性。
3. 数据处理与分析完成测量后，需要对测量数据进行处理与分析。
通过数据处理，可以得到准确的建筑尺寸和结构参数，判断施工是否符合设计要求，及时发现和解决问题。
同时，将测量数据进行分析，可以为后续施工提供参考和改进方案。
测量施工方案的实施与监测制定完测量施工方案后，需要进行实施与监测。
在施工过程中，施工方案需要严格执行，定期对测量数据进行监测，及时调整和完善测量方案，以确保建筑施工的质量和安全。
结语测量施工方案在住宅楼建设中起着至关重要的作用，它直接关系到建筑物的安全和稳定。
通过制定科学合理的测量方案，采用适当的测量工具和技术，严格执行测量计划，可以保障住宅楼建设过程中的施工质量，并提高建筑物的使用寿命和安全性。
房建工程施工测量方案一、前期准备工作1.概述本测量方案适用于房建工程施工阶段的测量工作，旨在保证施工质量和工程进度的控制。
本测量方案将对测量工作的流程、需求、方法和仪器设备进行详细说明，以确保测量工作的准确性和可靠性。
2.工具和设备的准备（1）测量仪器：包括经纬仪、总站仪、水平仪、电子测距仪等；（2）桩木：用于进行各种测量标志点的设置；（3）测量标志物：如测点牌、定位杆等；（4）测绘工具：如划线工具、弦线工具、量具等；（5）计算机和软件：用于数据处理和绘图。
3.人员组织（1）工程测量人员：负责测量工作的人员，需要具备一定的测量技术和经验；（2）工程技术人员：负责测量数据的处理和分析。
二、测量工作流程1.测量准备（1）确定测量控制点的位置和布设方式；（2）根据施工图纸和测量要求，确定需要进行的测量项目；（3）准备测量仪器和设备。
2.控制点的设置（1）根据工程要求，确定基准控制点的位置，用桩木和测量标志物进行标记；（2）使用经纬仪和总站仪进行控制点的设置和定位。
3.建筑物的测量（1）测量建筑物的位置、大小和形状；（2）测量建筑物的高度、水平度和垂直度；（3）测量建筑物的结构和构件的位置、尺寸和形状。
4.地形和地貌的测量（1）测量工地的地形和地貌特征；（2）测量地面的高程和坡度；（3）测量地面的起伏和坑洼。
5.地下管线的测量（1）测量地下管线的位置和深度；（2）测量地下管线的连通性和通畅性；（3）测量地下管线的材质和尺寸。
6.施工桩基的测量（1）测量桩基的位置和几何要素；（2）测量桩基的竖直度和水平度；（3）测量桩基的尺寸和形状。
7.图纸的制作（1）将测量数据进行处理和分析；（2）根据测量数据，制作工程测量图纸。
8.测量数据的存档和备份（1）对测量数据进行归档和备份，以备后期查阅和分析；（2）将测量数据存储在计算机或其他存储介质中。
三、测量方法和仪器设备1.水平测量（1）使用水平仪进行水平测量；（2）使用水平仪和经纬仪进行高程测量。
房屋建筑工程施工测量方案一、编制依据土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:1、《工程测量规范》（GB50026-93）；2、《建筑施工测量手册》。
二、工程概况三、控制点的布置及施测从场地的实际情况看，场地局部位置较宽敞，故对布设控制点无影响，根据根据设计院提供的总平面图内坐标点形成四边形进行控制，将控制点引测至场内，南北向控制点集中布设在南侧绿化带上，北侧只布设远向复核控制点，东西向控制点布设在西侧，东侧设复核控点。
控制点布置及复核点见附图。
布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法投测轴线时或后视时均在观测范围之内。
根据施工组织设计，对楼层进行网状控制，设置控制轴线1、6、14、23、30轴，A、L轴为控制轴，详细控制点布置及引侧详见附图。
高程控制点数据：根据总平面图提供的上南路路中（）向建筑物四周引测固定高程控制点，东侧两个，南侧一个，距离基坑至少5m，埋于土层以下或设于周围永久建筑物上。
控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。
（见附图）、水准点按四等水准测量要求施测。
、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。
四．轴线及各控制线的放样地面控制点布设完后，转角处线采用2″级电子经纬仪进行复测。
各控制线间距离采用全站仪检测，经校核无误后进行施测，各工艺施测程序见第五项(轴线及高程点放样程序)。
基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线(采用三点成一线及转直角复测)，再按投测控制线引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。
基础施工(即±以下)采用悬吊钢尺法将标高导人护坡桩上，且基坑四周不低于6点(1轴线30轴线一点，A轴线L轴线各两点)，校核无误后方可引测其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内。
1. 工程概况1.1建筑及结构设计概况本工程为重庆东海大石坝片区旧城改造拆迁安置项目A区1#~ 5#楼工程，是一个集停车库、住宅、商铺为一体的小区综合性建筑。
其中1#、2#、3#楼为错、跃层式33/1层高层住宅，4#楼为16/1层办公大楼及公寓，5#楼为地下单层车库及商业用房。
三幢住宅楼均设负一层商业用房，以上均为标准住宅；4#楼1〜2F商业用房，3〜6F办公室，7〜16F公寓。
建筑面积94998.17m2;层高住宅楼负1层层高6.3m〜4.7m，标准层层高住宅楼 3.0m（H+3.0m ,办公楼3.3m、5.5m，车库层高 4.7m;建筑总高度：-6.3m 至109.8m。
外墙住宅楼贴面砖，办公大楼幕墙，局部涂料。
本工程建筑类别为一类，按六度抗震设防，结构安全等级二级，框架三级（车库四级）抗震。
耐久年限50年，耐火等级一级，屋面防水等级H级。
基础米用人工挖孔桩、筏板基础、条形基础、独立基础。
主体结构形式为现浇钢筋混凝土核心筒体、框支剪力墙结构，现浇混凝土楼板。
工程建筑占地面积9885 〃，施工用地面积约17300 m2, ±0.00=275.30m。
1.2施工重难点本工程由于工期紧、在场地未平整完毕前提供控制坐标点、内部造型轴网复杂，轴线施测工作要求高度严谨。
住宅楼多为错层、跃层，需加强控制点引测并做好保护，办公室及公寓大楼外型全弧形设计，需要综合运用多种测量方法。
本工程面积大，建筑幢号多，且施工步调不一致，交叉作业，控制点保护工作宜做好。
1.3工程轴线及高程控制依据1.3.1轴线控制依据本工程由于各栋楼开工时间不一，业主先期提供出A2#楼的控制坐标点（A2#楼的8个角点），为防止控制点在平整场地时遭到破坏，在对A2#娄控制坐标点进行闭合无误后，在就近的公路上，选择通视的三点K01、K02、K03 建立外控点，每个点用水泥钉钉入，并用红油漆作好标识，作为以后各幢楼轴线控制点测设依据。
基准点坐标表11.3.2高程控制依据：依据业主提供的高程控制点（DM01点高程：H= n），将其引测入施工场地外的公路上，位置（DM02H=272.30m）作为本工程高程控制点，并用红油漆作好标识，作为建筑物基础的高程控制点。
塔吊安装完成后将高程控制点引测至塔吊上并用红油漆作好标识，作为以后主体结构上升时的依据。
在负一层筒体施工后，把标高引测到电梯井内并用红油漆作好标识。
作为复核塔吊上标高控制点的依据。
高程抄测所使用的仪器为S3水平仪，其精度为3mm各定位控制点和高程控制点作好保护工作。
2. 测量组织及仪器配置2.1测量组织机构与管理：由于本工程平面形式较为复杂，体量较大，属高层建筑。
工程轴线、标高的平面控制竖向投递测设质量非常重要。
为了保证本工程在施工过程中轴线和标高的控制质量，项目决定成立工程测量小组，负责整个工程的平面及高程施测控制工作，确保工程质量。
测量小组组织机构图如下：测量小组人员表2在施工测量实施前，测量组按照设计施工图及其它技术资料，绘制出放线图，编写放线步骤，测量过程控制的方法，误差控制目标等。
测量组长组织施测，各土建工长及质检员参与施测；若发现主控制线误差偏大，应及时以书面形式呈报项目技术负责人，再由项目技术负责人牵头组织对其进行审核检查，确保主控制线在允许误差范围内后再交土建工长进行分线。
主控线测量放线完成后，再将主控线交由土建工长弹出柱、墙、梁的边线与检查线，然后进行土建施工。
测量工长应及时准确填写《轴线标高抄测记录》、《工程定位测量记录》等表格，会同内业人员做好测量放线的档案资料收集、整理工作。
2.2 测量仪器配置本工程配置的测量仪器如下页表32.3 仪器校检、管理与维护：重点加强测量器具的校检：技术内业应按有关规定及时把仪器送到专业检测机构进行检测调校和保养，保证仪器的精度，减少系统误差，以满足工程轴线标高施测控制质量的要求。
注重使用管理和维护管理，减少偶然误差和系统误差。
经纬仪、水准仪、全站仪、激光垂直仪由测量工长专职保管，并在使用中承担对仪器的管理责任，任何人不得随意乱动或使用仪器。
按照程序文件要求，建立健全仪器台帐、检校计划及使用维护管理。
工程所用仪器必须定期送到检测中心进行检测校核，并做好日常保养工作，同时做好记录记载。
2.4测量偏差控制根据《工程测量规范》GB50026-93要求：定位放线的测角中误差W 10〃, 测距中误差w L/10000 ;标高偏差2mm竖向传递控制点误差3mm;施工面标高抄测中误差5mm测量仪器配置列表表33、施工部署本工程建筑造型异常复杂，轴网多，工期紧，场地平整与施工同时展开，此本身即对施工放线提出了很高技术要求，只有综合运用多种测量方法方能实现设计之优美且满足规范之要求。
住宅楼户型设计平面为等腰直角△形布置，竖向既有平层又有错层、跃层；办公大楼主体则无一例外全部弧形构造。
于是本工程施工放线纷繁复杂，为此如下部署。
3.1为了更好实现设计之意图、充分展现设计之优美、尽量满足规范之要求，项目部精心遴选，组建专门特色测量小组。
3.2特色测量小组着重攻克对采用普通测量方式方法所不能满足设计及规范要求的复杂部位，选择测量方法、部署实施步骤、组织实施、复查校核。
3.3特色测量小组对每一个施测部位的测量方案均精心遴选，采用最佳方案。
施测前做好测量准备，尤其是做好测量内业工作。
充分并正确利用好电脑高精度之优势，既减轻内业工作之负担，又提高数据之精度。
3.4 1#、2#、3#住宅楼平面等腰直角△形构造，在每栋楼中设置4个内控点，成长方形布置。
施测时，通过内控点采用普通方向量距法和方向汇交法，二者相互配合运用，对各栋楼结构进行定位，提高测量精度，保证控制点施测准确性。
3.5 4#楼主体圆弧半径大，R3750A R43500,圆心在建筑物外，半径画圆望而却步。
除半径方向，建筑物没有直线，普通方向量距无据可依。
为此设置5个内控点。
采取另类方向量距法一一弦线支距、切线支距，以及虚拟圆心、极坐标法等。
同时利用这些方法原理与方向汇交法融合后综合运用。
3.6对于局部复杂异形构件或较小圆弧除就位放线外，还采取放大样, 制做定型模板，就位安装相结合的方法。
3.7住宅楼楼层各控制点设置于同一标高结构板面上，尽量保证两两相互通视良好，避开墙柱。
3.8施测时清除障碍物，正倒镜测量、来回丈量，回路闭合检校。
3.9对特殊部位特殊施测方法施测前由小组编写详尽作业书，包括站点、后视点、测距起始点选择，前后视点夹角、待测距离等均做详细列表。
作业书经技术负责人审核。
3.10对特殊部位特殊施测方法施测过程中如实记录，完毕对其进行成果分析，及时发现并纠正错误操作。
同时从中总结经验，不断改进。
4、平面轴线及高程控制4.1概述由于本工程平面形状复杂，住宅楼平面呈等腰直角△形布置、办公楼平面则为多段圆弧组合。
因场地平整分阶段进行，基础施工时间前后不一致，为此按各幢楼分别设立控制网进行，各幢楼施工控制网分别直接根据业主提供的坐标控制点来建立外控点进行投放确定，据此施放轴网及建筑物细部轴线。
高程控制：因场地平整分阶段进行，基础施工时间前后不一致，控制点无法直接设于场地内，故根据业主提供的高程控制点DMOJ利用水准仪转测至场地外适当位置，以此作为士0.000以下高程控制点DM02 士0.000以上则分别在各幢楼塔吊、电梯井内设DMx1 DMx2空制点，塔吊上DMx1点进行主体高程控制，电梯井内DMx2点进行主体高程校核。
4.2 基础轴线平面控制本工程工程面积大，轴线网复杂，椭圆桩、联桩多，且分阶段平场、分阶段施工，施工放线工作量大。
为此按各幢楼分别设立控制网进行，各幢楼施工控制网分别根据业主提供的坐标点进行投放确定，据此施放轴网及建筑物细部轴线。
4.2.1控制点线平面布置基础轴线控制网采用外投内控法。
控制点平面布置详附图2《基础控制点平面布置图》，据此进行各幢楼基础轴线网施测。
4.2.2施测步骤与方法依据业主提供的控制坐标点先进行闭合，在闭合无误后，将控制坐标点移至就近的公路上，建立外控制坐标点K01、K02、K03,场地平整完毕后，利用外控点用全站仪分别测设出各幢楼控制点Kxy,并作好永久性保护措施。
完成后报请集团公司质检科放线办复核、监理工程师验线。
监理工程师批准后，再进行基础轴线网施测及挖孔桩、独立柱基、筏基和条形基槽等定位放线。
本工程放线工作复杂，整个放线测量过程严格按照程序进行，确保工程放线质量。
4.2.2.1平基后现场根据基准点K01、K02、K03,利用全站仪进行各幢楼基础控制点投测，投置完毕后作好标志与保护。
报请集团公司质检科放线办复线。
4.222经集司复线校正后报请监理工程师验线。
确认后工长进行轴网施测，施工完毕报质检员检查校核。
422.3经质检员检查校核各控制点误差在规范允许范围内后，工长再进行挖孔桩、独立柱基、筏基和条形基槽等定位放线。
并在适当位置设置标志或做引桩，做好保护措施，以进行基坑槽开挖后轴线复核及钢筋插筋定位。
4.2.2.4基础各控制点坐标详附图《A区控制点总平面图》。
4.3 士0.000以上平面控制4.3.1控制点线平面布置士0.000以上平面控制采用内控法，各幢楼分别在其建筑物内设置5〜6 个控制点Kxy,利用激光经纬仪进行竖向投递。
4.3.2施测步骤与方法士0.000 (A3#楼 4.200 )层粱板混凝土浇筑前在控制点位置预埋300X 300钢板。
测设时在钢板上刻“十”字线并用红油漆作出标识，周边围砌红小砖，加盖混凝土板予以保护。
(详下图)4.3.2.1待士0.000 (A4#楼4.200 )层粱板混凝土浇筑后现场根据基准点K01、K02、K03,利用全站仪进行各幢楼内部控制点投测，在钢板上刻“十”MM字线，用红油漆作出标识，并立即按上图作好保护措施。
报请集团公司质检A 区1-5#楼工程 放线测量施工方案广厦重庆第一建筑（集团）有限公司 11 重庆东海大石坝片区旧城改造拆迁安置项目 科放线办复线。
4.322经集司复线校正后报请监理工程师验线。
确认后工长进行轴网 施测，施工完毕报质检员检查校核。
4.323经质检员检查校核各控制点误差在规范允许范围内后，工长再 进行墙柱等构件定位放线。
4.3.2.4主体各控制点坐标详附控制点布置详附图《A 区控制点总平面 图》、3〜6《Ax#楼主体控制点平面布置图》。
