Hydrolab Basic)广东水文水利计算软件使用手册水文频率计算是指根据历史水文资料,通过统计学方法估算一定时间内发生一定水文事件的概率。
HydroLab Basic软件提供了水文频率计算的功能,可以方便地进行设计洪水计算和水资源规划。
水文频率计算的步骤如下:1、打开HydroLab Basic软件,选择“水文频率计算”功能。
2、导入历史水文资料。
可以选择导入已有的数据文件,或者手动输入数据。
3、选择需要计算的水文事件类型,如洪峰流量、径流量等。
4、选择计算方法,如经验公式法、概率分布法等。
5、设置计算参数,如计算时段、置信水平等。
6、进行计算并生成结果报告。
在进行水文频率计算时,需要注意以下几点:1、历史水文资料的选择和处理应该符合实际情况,避免数据的误差和偏差。
2、计算方法的选择应该考虑到数据的特点和计算精度的要求。
3、计算参数的设置应该合理,避免结果的误差和不确定性。
4、结果报告应该清晰、准确、可靠,包括计算结果、参数设置、数据来源等信息。
XXX软件提供了多种水文频率计算方法和参数设置,可以满足不同用户的需求。
用户可以根据实际情况选择适合自己的计算方法和参数设置,进行准确可靠的水文频率计算。
该软件提供了两个功能模块:水力计算和暴雨洪水设计计算。
水力计算模块:用户可以输入水位和高程数据,也可以通过数据表的复制和粘贴快速输入数据。
计算结果将给出不同水位下的水力要素列表和水位流量关系表。
需要注意的是,只有在点击“计算水力要素”按钮后,才会在右侧显示断面示意图。
如果想定义左滩和右滩,必须在显示断面示意图之后进行。
另外,定义断面的节点最大支持1000个,计算水力要素的间距控制为最大高程差的1/500以上。
最后,Excel格式的报表需要通过菜单“工具”->“更新Excel报表”进行更新,也可以通过“文件”->“导出Excel文件”另存为Excel文件进行进一步处理。
暴雨洪水设计计算模块:该模块提供了综合单位线法和推理公式法两种计算方法,可计算设计流域内指定频率的设计洪峰流量、洪水总量和相应设计洪水过程线。

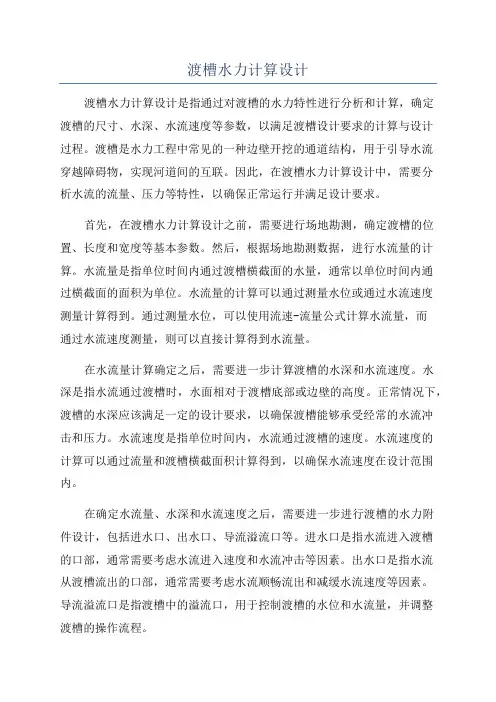

渡槽水力计算设计渡槽水力计算设计是指通过对渡槽的水力特性进行分析和计算,确定渡槽的尺寸、水深、水流速度等参数,以满足渡槽设计要求的计算与设计过程。
渡槽是水力工程中常见的一种边壁开挖的通道结构,用于引导水流穿越障碍物,实现河道间的互联。
因此,在渡槽水力计算设计中,需要分析水流的流量、压力等特性,以确保正常运行并满足设计要求。
首先,在渡槽水力计算设计之前,需要进行场地勘测,确定渡槽的位置、长度和宽度等基本参数。
然后,根据场地勘测数据,进行水流量的计算。
水流量是指单位时间内通过渡槽横截面的水量,通常以单位时间内通过横截面的面积为单位。
水流量的计算可以通过测量水位或通过水流速度测量计算得到。
通过测量水位,可以使用流速-流量公式计算水流量,而通过水流速度测量,则可以直接计算得到水流量。
在水流量计算确定之后,需要进一步计算渡槽的水深和水流速度。
水深是指水流通过渡槽时,水面相对于渡槽底部或边壁的高度。
正常情况下,渡槽的水深应该满足一定的设计要求,以确保渡槽能够承受经常的水流冲击和压力。
水流速度是指单位时间内,水流通过渡槽的速度。
水流速度的计算可以通过流量和渡槽横截面积计算得到,以确保水流速度在设计范围内。
在确定水流量、水深和水流速度之后,需要进一步进行渡槽的水力附件设计,包括进水口、出水口、导流溢流口等。
进水口是指水流进入渡槽的口部,通常需要考虑水流进入速度和水流冲击等因素。
出水口是指水流从渡槽流出的口部,通常需要考虑水流顺畅流出和减缓水流速度等因素。
导流溢流口是指渡槽中的溢流口,用于控制渡槽的水位和水流量,并调整渡槽的操作流程。
最后,在渡槽水力计算设计中,还需要考虑防渗结构的设计。
渡槽的防渗结构主要用于防止水流从渡槽底部、边壁渗漏出来,导致渡槽失效。
常见的防渗结构包括透水管、防渗墙等。
综上所述,渡槽水力计算设计是根据场地勘测数据和设计要求,通过对水流量、水深、水流速度等进行计算,确定渡槽的尺寸、水深、水流速度和水力附件设计等的过程。
给排水计算工具集
在给排水工程设计中,有许多计算工具和软件可供使用,这些工具可以帮助工程师进行快速准确的计算和设计。
以下是一些常用的给排水计算工具集:
1.水力计算软件:这类软件用于进行水力计算,包括水管网络的流量、压力、水头损失等参数的计算。
一些流行的水力计算软件包括EPANET、WaterCAD、WaterGEMS等。
2.下水道设计软件:用于进行排水系统设计和模拟,包括污水管道的流量、泵站选择、雨水径流计算等。
一些常用的下水道设计软件有SWMM、SewerCAD、SewerGEMS等。
3.雨水收集软件:用于计算雨水收集系统的尺寸和设计。
这类软件可以帮助工程师确定雨水收集的面积、储水容量等。
常见的软件包括Rainwater Harvesting Design和Rainwater Calculator等。
4.管道流量计算工具:这类工具用于计算不同尺寸和材质的管道的流量和速度。
工程师可以使用这些工具来优化管道尺寸和材质,以满足设计要求。
5.水泵选型软件:用于根据给定的流量和扬程条件选择合适的水泵。
这类软件可以帮助工程师快速选定适合工程需求的水泵。
6.水池和水箱设计软件:用于设计和计算不同类型的水池和水箱的容量和尺寸,例如储水池、水塔等。
7.管道材料计算工具:用于计算不同材料的管道的压力损失和流量特性,帮助工程师选择合适的管道材料。

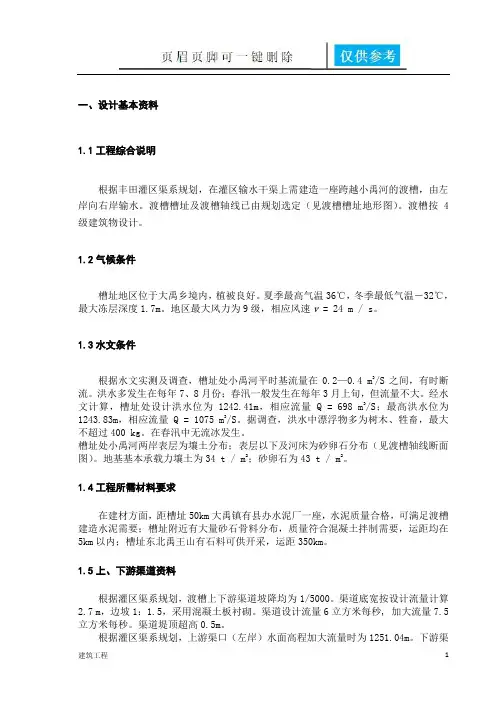

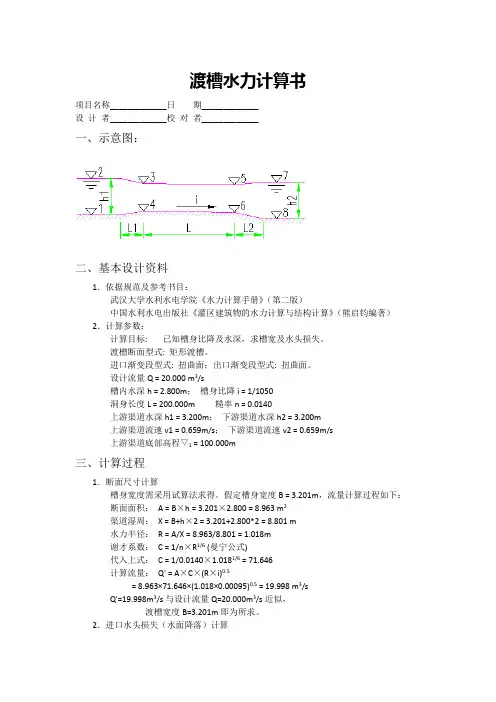

渡槽水力计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本设计资料1.依据规范及参考书目:武汉大学水利水电学院《水力计算手册》(第二版)中国水利水电出版社《灌区建筑物的水力计算与结构计算》(熊启钧编著)2.计算参数:计算目标: 已知槽身比降及水深,求槽宽及水头损失。
渡槽断面型式: 矩形渡槽。
进口渐变段型式: 扭曲面;出口渐变段型式: 扭曲面。
设计流量Q = 20.000 m3/s槽内水深h = 2.800m;槽身比降i = 1/1050洞身长度L = 200.000m 糙率n = 0.0140上游渠道水深h1 = 3.200m;下游渠道水深h2 = 3.200m上游渠道流速v1 = 0.659m/s;下游渠道流速v2 = 0.659m/s上游渠道底部高程▽1 = 100.000m三、计算过程1.断面尺寸计算槽身宽度需采用试算法求得。
假定槽身宽度B = 3.201m,流量计算过程如下:断面面积:A = B×h = 3.201×2.800 = 8.963 m2渠道湿周:X = B+h×2 = 3.201+2.800*2 = 8.801 m水力半径:R = A/X = 8.963/8.801 = 1.018m谢才系数:C = 1/n×R1/6 (曼宁公式)代入上式:C = 1/0.0140×1.0181/6 = 71.646计算流量:Q' = A×C×(R×i)0.5= 8.963×71.646×(1.018×0.00095)0.5 = 19.998 m3/sQ'=19.998m3/s与设计流量Q=20.000m3/s近似,渡槽宽度B=3.201m即为所求。
2.进口水头损失(水面降落)计算洞身流速:v = Q/A = 20.000/8.963 = 2.231 m/s进口渐变段型式为扭曲面,取进口水头损失ξ1 = 0.10 进口水头损失(水面降落)计算公式为:z1= (1+ξ1)×(v2-v12)/2/g= (1+0.10)×(2.2312-0.6592)/2/9.81 = 0.255 m 3.出口水面回升(恢复落差)计算出口渐变段型式为扭曲面,取进口水头损失ξ2 = 0.30 出口水面回升(恢复落差)计算公式为:z2 = (1-ξ2)×(v2-v22)/2/g= (1-0.30)×(2.2312-0.6592)/2/9.81 = 0.162 m 4.总水头损失(上下游总水面降落)及各部位高程计算总水头损失(上下游总水面降落)值为:z = z1 + i×L - z2= 0.255 + 0.0009524×200.00 - 0.162 = 0.283 m 上游渠道水位为:▽2 = ▽1+h1 = 100.000+3.200 = 103.200m 槽身进口水位为:▽3 = ▽2-z1 = 103.200-0.255 = 102.945m 槽身进口底部高程为:▽4 = ▽3-h = 102.945-2.800 = 100.145m槽身出口水位为:▽5 = ▽3-i×L = 102.945-1/1050×200.00 = 102.755m 槽身出口底部高程为:▽6 = ▽5-h = 102.755-2.800 = 99.955m出口渐变段末端(下游渠道)水位为:▽7 = ▽2-z = 103.200-0.283 = 102.917m出口渐变段末端(下游渠道)底部高程为:▽8 = ▽7-h2 = 102.917-3.200 = 99.717m。
