[新版]水泥混凝土路面配筋设计

公路水泥混凝土路面设计规范JTGD40-20111总则1.0.1为适应交通运输发展和公路建设的需要，提高水泥混凝土路面的技术水平、使用品质和设计质量，保证工程安全可靠、经济合理，制定本规范。

1.0.2本规范适用于各等级新建和改建公路的水泥混凝土路面设计。

1.0.3水泥混凝土路面设计方案，应根据公路的功能和等级，结合当地气候、水文、地质、材料、建设和养护条件、工程实践经验及环境保护等，通过综合分析确定。

1.0.4水泥混凝土路面设计应包括结构组合设计、结构层厚度设计、材料组成设计、接缝构造设计、钢筋配置设计等内容。

1.0.5水泥混凝土路面结构，应按规定的安全等级和目标可靠度要求，在设计基准期内承受预期的交通荷载作用，适应所处的自然环境，满足预定的使用性能要求。

1.0.6水泥混凝土路面设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1水泥混凝土路面cementconcretepavement以水泥混凝土作面层(配筋或不配筋)的路面。

2.1.2普通混凝土路面jointedplainconcretepavement除接缝区和局部范围外，面层内均不配筋的水泥混凝土路面，也称素混凝土路面。

2.1.3钢筋混凝土路面jointedreinforcedconcretepavement面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。

2.1.4连续配筋混凝土路面continuouslyreinforcedconcretepavement面层内配置纵向连续钢筋和横向钢筋，横向不设缩缝的水泥混凝土路面。

2.1.5钢纤维混凝土路面steelfiberreinforcedconcretepavement在混凝土面层中掺入钢纤维的水泥混凝土路面。

2.1.6复合式路面compositepavement面层由两层不同材料类型和力学性质的结构层复合而成的路面。

2.1.7水泥混凝土预制块路面concreteblockpavement面层由水泥混凝土预制块铺砌成的路面。

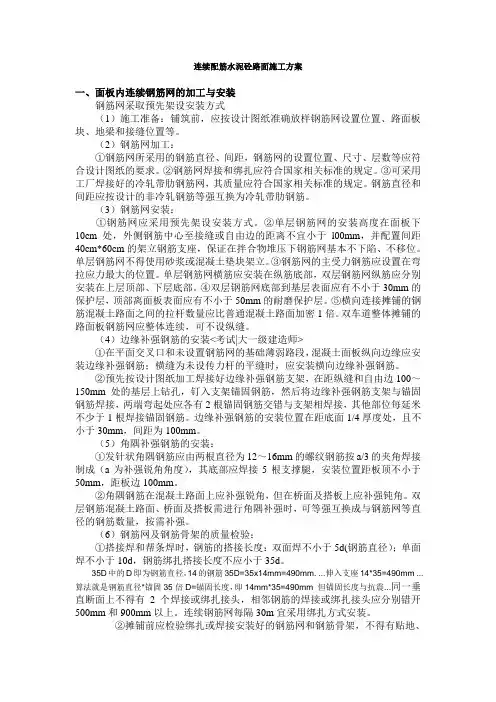

连续配筋水泥砼路面施工方案一、面板内连续钢筋网的加工与安装钢筋网采取预先架设安装方式（1）施工准备：铺筑前，应按设计图纸准确放样钢筋网设置位置、路面板块、地梁和接缝位置等。

（2）钢筋网加工：①钢筋网所采用的钢筋直径、间距，钢筋网的设置位置、尺寸、层数等应符合设计图纸的要求。

②钢筋网焊接和绑扎应符合国家相关标准的规定。

③可采用工厂焊接好的冷轧带肋钢筋网，其质量应符合国家相关标准的规定。

钢筋直径和间距应按设计的非冷轧钢筋等强互换为冷轧带肋钢筋。

（3）钢筋网安装：①钢筋网应采用预先架设安装方式。

②单层钢筋网的安装高度在面板下10cm处，外侧钢筋中心至接缝或自由边的距离不宜小于l00mm，并配置间距40cm*60cm的架立钢筋支座，保证在拌合物堆压下钢筋网基本不下陷、不移位。

单层钢筋网不得使用砂浆或混凝土垫块架立。

③钢筋网的主受力钢筋应设置在弯拉应力最大的位置。

单层钢筋网横筋应安装在纵筋底部，双层钢筋网纵筋应分别安装在上层顶部、下层底部。

④双层钢筋网底部到基层表面应有不小于30mm的保护层，顶部离面板表面应有不小于50mm的耐磨保护层。

⑤横向连接摊铺的钢筋混凝土路面之间的拉杆数量应比普通混凝土路面加密1倍。

双车道整体摊铺的路面板钢筋网应整体连续，可不设纵缝。

（4）边缘补强钢筋的安装<考试|大一级建造师>①在平面交叉口和未设置钢筋网的基础薄弱路段，混凝土面板纵向边缘应安装边缘补强钢筋；横缝为未设传力杆的平缝时，应安装横向边缘补强钢筋。

②预先按设计图纸加工焊接好边缘补强钢筋支架，在距纵缝和自由边100～150mm处的基层上钻孔，钉入支架锚固钢筋，然后将边缘补强钢筋支架与锚固钢筋焊接，两端弯起处应各有2根锚固钢筋交错与支架相焊接，其他部位每延米不少于1根焊接锚固钢筋。

边缘补强钢筋的安装位置在距底面1/4厚度处，且不小于30mm，间距为100mm。

（5）角隅补强钢筋的安装：①发针状角隅钢筋应由两根直径为12～16mm的螺纹钢筋按a/3的夹角焊接制成（a为补强锐角角度），其底部应焊接5根支撑腿，安装位置距板顶不小于50mm，距板边100mm。

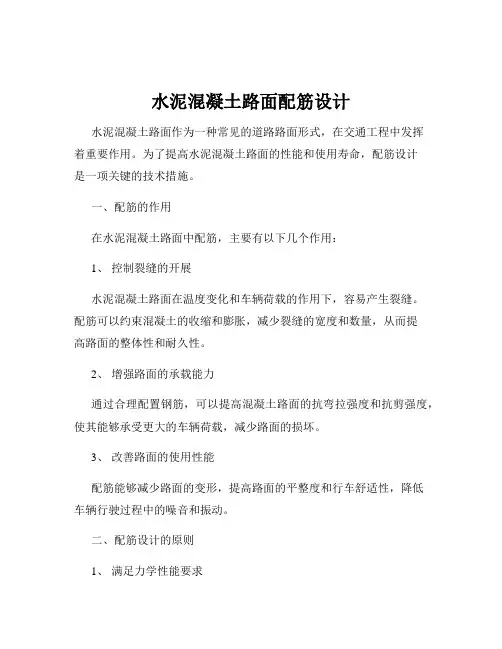

水泥混凝土路面配筋设计水泥混凝土路面作为一种常见的道路路面形式，在交通工程中发挥着重要作用。

为了提高水泥混凝土路面的性能和使用寿命，配筋设计是一项关键的技术措施。

一、配筋的作用在水泥混凝土路面中配筋，主要有以下几个作用：1、控制裂缝的开展水泥混凝土路面在温度变化和车辆荷载的作用下，容易产生裂缝。

配筋可以约束混凝土的收缩和膨胀，减少裂缝的宽度和数量，从而提高路面的整体性和耐久性。

2、增强路面的承载能力通过合理配置钢筋，可以提高混凝土路面的抗弯拉强度和抗剪强度，使其能够承受更大的车辆荷载，减少路面的损坏。

3、改善路面的使用性能配筋能够减少路面的变形，提高路面的平整度和行车舒适性，降低车辆行驶过程中的噪音和振动。

二、配筋设计的原则1、满足力学性能要求根据路面所承受的荷载和应力分布，确定钢筋的布置方式和数量，确保路面具有足够的强度和刚度。

2、适应温度变化考虑到温度对混凝土的影响，配筋应能够有效控制温度裂缝的产生和发展。

3、经济合理在满足路面性能要求的前提下，尽量减少钢筋的用量，降低工程造价。

三、配筋类型及布置方式1、纵向钢筋通常布置在路面的纵向方向，主要承受车辆荷载产生的拉应力。

纵向钢筋的间距和直径应根据路面的宽度、厚度和荷载等级等因素确定。

2、横向钢筋横向布置在路面中，用于增强路面的整体性和抗剪能力。

横向钢筋的间距一般较纵向钢筋小。

3、钢筋网在一些特殊路段或对路面性能要求较高的情况下，可以采用钢筋网的配筋形式。

钢筋网由纵向和横向钢筋交织而成，能够更有效地分散应力，提高路面的承载能力和抗裂性能。

四、配筋计算1、确定荷载包括车辆荷载、温度荷载等，根据相关标准和规范进行计算。

2、计算应力根据荷载情况，计算混凝土路面中的应力分布，包括拉应力、剪应力等。

3、选择钢筋根据应力计算结果，选择合适的钢筋类型、直径和间距，确保钢筋能够承受相应的应力。

五、施工注意事项1、钢筋的质量控制选用符合国家标准的钢筋，并对其质量进行严格检验，确保钢筋的强度、韧性和耐腐蚀性等性能满足要求。

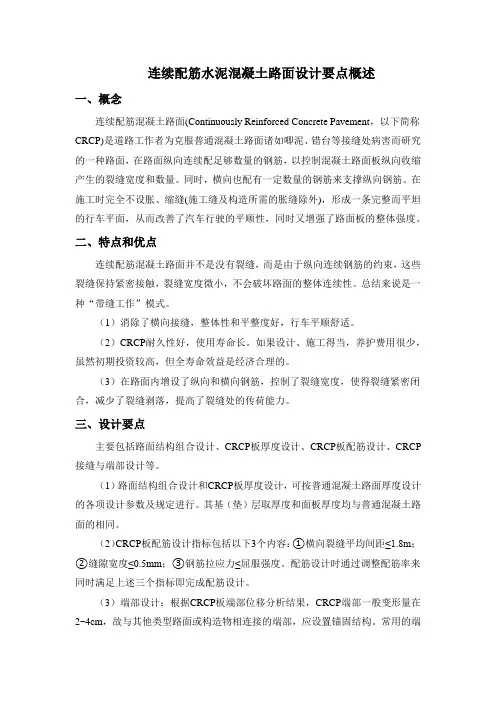

连续配筋水泥混凝土路面设计要点概述一、概念连续配筋混凝土路面(Continuously Reinforced Concrete Pavement，以下简称CRCP)是道路工作者为克服普通混凝土路面诸如唧泥、错台等接缝处病害而研究的一种路面，在路面纵向连续配足够数量的钢筋，以控制混凝土路面板纵向收缩产生的裂缝宽度和数量。

同时，横向也配有一定数量的钢筋来支撑纵向钢筋。

在施工时完全不设胀、缩缝(施工缝及构造所需的胀缝除外)，形成一条完整而平坦的行车平面，从而改善了汽车行驶的平顺性，同时又增强了路面板的整体强度。

二、特点和优点连续配筋混凝土路面并不是没有裂缝，而是由于纵向连续钢筋的约束，这些裂缝保持紧密接触，裂缝宽度微小，不会破坏路面的整体连续性。

总结来说是一种“带缝工作”模式。

（1）消除了横向接缝，整体性和平整度好，行车平顺舒适。

（2）CRCP耐久性好，使用寿命长。

如果设计、施工得当，养护费用很少，虽然初期投资较高，但全寿命效益是经济合理的。

（3）在路面内增设了纵向和横向钢筋，控制了裂缝宽度，使得裂缝紧密闭合，减少了裂缝剥落，提高了裂缝处的传荷能力。

三、设计要点主要包括路面结构组合设计、CRCP板厚度设计、CRCP板配筋设计、CRCP 接缝与端部设计等。

（1）路面结构组合设计和CRCP板厚度设计，可按普通混凝土路面厚度设计的各项设计参数及规定进行。

其基（垫）层取厚度和面板厚度均与普通混凝土路面的相同。

（2）CRCP板配筋设计指标包括以下3个内容：①横向裂缝平均间距≤1.8m；②缝隙宽度≤0.5mm；③钢筋拉应力≤屈服强度。

配筋设计时通过调整配筋率来同时满足上述三个指标即完成配筋设计。

（3）端部设计：根据CRCP板端部位移分析结果，CRCP端部一般变形量在2~4cm，故与其他类型路面或构造物相连接的端部，应设置锚固结构。

常用的端部锚固结构有以下三种，分别有其对应的使用条件。

钢筋混凝土地梁：适用于土质情况较好的路段，一般设置3~5根矩形地梁锚固，嵌入路基中，通过钢筋与路面联系在一起，依靠被动土压力来约束纵向位移。

连续配筋水泥混凝土路面设计要点概述一、概念连续配筋混凝土路面(Continuously Reinforced Concrete Pavement，以下简称CRCP)是道路工作者为克服普通混凝土路面诸如唧泥、错台等接缝处病害而研究的一种路面，在路面纵向连续配足够数量的钢筋，以控制混凝土路面板纵向收缩产生的裂缝宽度和数量。

同时，横向也配有一定数量的钢筋来支撑纵向钢筋。

在施工时完全不设胀、缩缝(施工缝及构造所需的胀缝除外)，形成一条完整而平坦的行车平面，从而改善了汽车行驶的平顺性，同时又增强了路面板的整体强度。

二、特点和优点连续配筋混凝土路面并不是没有裂缝，而是由于纵向连续钢筋的约束，这些裂缝保持紧密接触，裂缝宽度微小，不会破坏路面的整体连续性。

总结来说是一种“带缝工作”模式。

（1）消除了横向接缝，整体性和平整度好，行车平顺舒适。

（2）CRCP耐久性好，使用寿命长。

如果设计、施工得当，养护费用很少，虽然初期投资较高，但全寿命效益是经济合理的。

（3）在路面内增设了纵向和横向钢筋，控制了裂缝宽度，使得裂缝紧密闭合，减少了裂缝剥落，提高了裂缝处的传荷能力。

三、设计要点主要包括路面结构组合设计、CRCP板厚度设计、CRCP板配筋设计、CRCP 接缝与端部设计等。

（1）路面结构组合设计和CRCP板厚度设计，可按普通混凝土路面厚度设计的各项设计参数及规定进行。

其基（垫）层取厚度和面板厚度均与普通混凝土路面的相同。

（2）CRCP板配筋设计指标包括以下3个内容：①横向裂缝平均间距≤1.8m；②缝隙宽度≤0.5mm；③钢筋拉应力≤屈服强度。

配筋设计时通过调整配筋率来同时满足上述三个指标即完成配筋设计。

（3）端部设计：根据CRCP板端部位移分析结果，CRCP端部一般变形量在2~4cm，故与其他类型路面或构造物相连接的端部，应设置锚固结构。

常用的端部锚固结构有以下三种，分别有其对应的使用条件。

钢筋混凝土地梁：适用于土质情况较好的路段，一般设置3~5根矩形地梁锚固，嵌入路基中，通过钢筋与路面联系在一起，依靠被动土压力来约束纵向位移。
