加速度传感器参数讲解(AD)

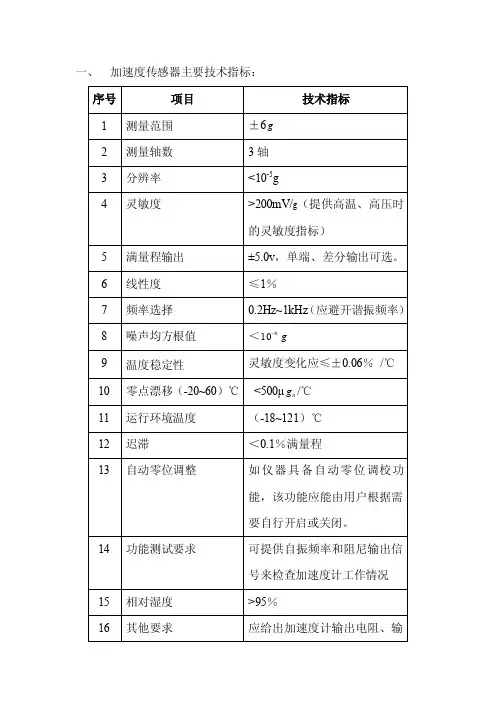

一、加速度传感器主要技术指标：整体上应满足信号波动小、稳定性好、抗干扰好，可长线使用（能适合300米以下水深的使用要求）等。

二、数据采集系统主要技术指标：整体上要满足无线、抗干扰、精度高、数据传输快、传输距离远、便于野外操作等条件。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

在中国古代，文案亦作" 文按"。

公文案卷。

《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。

"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。

" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。

"《资治通鉴·晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。

"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。

"旧时衙门里草拟文牍、掌管档案的幕僚，其地位比一般属吏高。

《老残游记》第四回:"像你老这样抚台央出文案老爷来请进去谈谈，这面子有多大!"夏衍《秋瑾传》序幕:"将这阮财富带回衙门去，要文案给他补一份状子。

"文案音译文案英文:copywriter、copy、copywriting文案拼音:wén àn现代文案的概念:文案来源于广告行业，是"广告文案"的简称，由copy writer翻译而来。

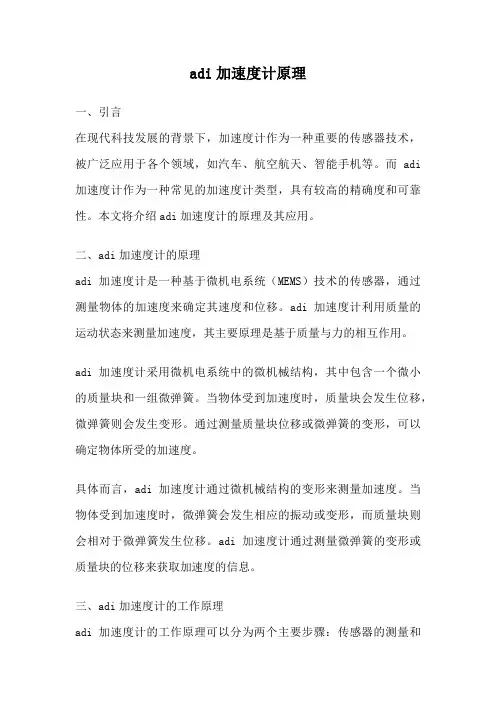

adi加速度计原理一、引言在现代科技发展的背景下，加速度计作为一种重要的传感器技术，被广泛应用于各个领域，如汽车、航空航天、智能手机等。

而adi 加速度计作为一种常见的加速度计类型，具有较高的精确度和可靠性。

本文将介绍adi加速度计的原理及其应用。

二、adi加速度计的原理adi加速度计是一种基于微机电系统（MEMS）技术的传感器，通过测量物体的加速度来确定其速度和位移。

adi加速度计利用质量的运动状态来测量加速度，其主要原理是基于质量与力的相互作用。

adi加速度计采用微机电系统中的微机械结构，其中包含一个微小的质量块和一组微弹簧。

当物体受到加速度时，质量块会发生位移，微弹簧则会发生变形。

通过测量质量块位移或微弹簧的变形，可以确定物体所受的加速度。

具体而言，adi加速度计通过微机械结构的变形来测量加速度。

当物体受到加速度时，微弹簧会发生相应的振动或变形，而质量块则会相对于微弹簧发生位移。

adi加速度计通过测量微弹簧的变形或质量块的位移来获取加速度的信息。

三、adi加速度计的工作原理adi加速度计的工作原理可以分为两个主要步骤：传感器的测量和信号的处理。

1. 传感器的测量adi加速度计通过微机械结构测量加速度。

当物体受到加速度时，质量块会发生相对位移，微弹簧则会发生变形。

adi加速度计利用微机械结构的变化来测量加速度。

2. 信号的处理adi加速度计通过将传感器测量到的物理量转化为电信号来处理数据。

传感器测量到的位移或变形会转化为电信号，然后通过放大、滤波等处理，最终得到与加速度相关的电信号。

四、adi加速度计的应用adi加速度计作为一种常见的加速度计类型，广泛应用于各个领域。

1. 汽车行业adi加速度计在汽车行业中广泛应用于车辆动力学测试、碰撞测试等领域。

通过测量汽车在运动过程中的加速度，可以对车辆的性能进行评估和优化。

2. 航空航天adi加速度计在航空航天领域中的应用也非常重要。

例如，在航天器的发射过程中，adi加速度计可以测量发射器的加速度，从而确保发射器的稳定性和安全性。

加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理：加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。

其工作原理基于牛顿第二定律，即F=ma，其中F为作用力，m为物体的质量，a为物体的加速度。

传感器通过测量物体上的惯性力来间接测量物体的加速度。

一般情况下，加速度传感器是基于微机械系统（MEMS）技术制造的。

二、加速度传感器结构：加速度传感器的主要结构包括质量块（或称为振动子系统）、阻尼器、感受层以及电子转换装置。

质量块通常是一个微小的振动系统，可以沿多个轴向振动。

当物体受到外力或加速度影响时，质量块的相对位置发生改变，从而产生相应的电信号输出。

三、加速度传感器使用说明：1.安装：加速度传感器通常需要固定在被测物体上，可以使用螺栓、胶水、焊接等方式进行安装。

需要注意的是，传感器的位置和方向应该与被测物体的运动方向保持一致。

2.供电：传感器通常需要外部直流电源供电，供电电压和电流应符合传感器的要求。

3.输出信号：加速度传感器的输出信号通常为模拟信号（如电压或电流），也有一些传感器输出数字信号。

用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。

4.数据处理：传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。

用户可以根据需求选择合适的数据处理方法和算法。

5.维护：加速度传感器通常需要定期检查和维护，包括清洁传感器表面、检查传感器连接是否松动等。

四、加速度传感器校准：为了确保加速度传感器测量结果的准确性和可靠性，通常需要进行校准。

校准可以分为两个步骤：静态校准和动态校准。

1.静态校准：静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。

根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。

2.动态校准：动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。

通过与已知加速度值进行比较，可以计算出传感器的灵敏度和线性误差。

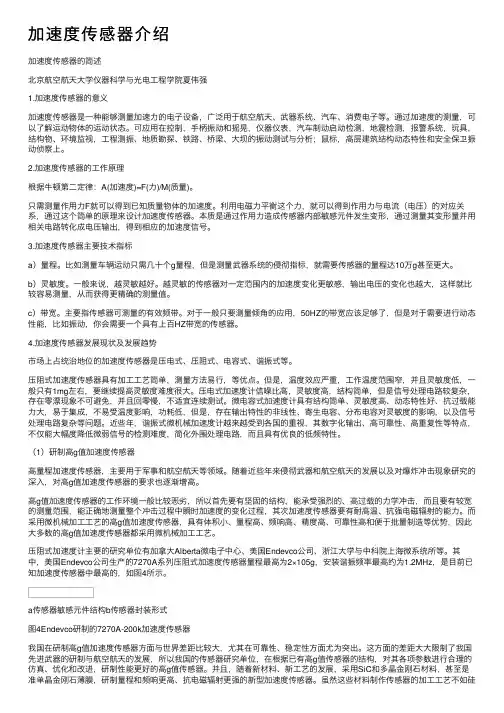

加速度传感器介绍加速度传感器的简述北京航空航天⼤学仪器科学与光电⼯程学院夏伟强1.加速度传感器的意义加速度传感器是⼀种能够测量加速⼒的电⼦设备，⼴泛⽤于航空航天、武器系统、汽车、消费电⼦等。

通过加速度的测量，可以了解运动物体的运动状态。

可应⽤在控制，⼿柄振动和摇晃，仪器仪表，汽车制动启动检测，地震检测，报警系统，玩具，结构物、环境监视，⼯程测振、地质勘探、铁路、桥梁、⼤坝的振动测试与分析；⿏标，⾼层建筑结构动态特性和安全保卫振动侦察上。

2.加速度传感器的⼯作原理根据⽜顿第⼆定律：A(加速度)=F(⼒)/M(质量)。

只需测量作⽤⼒F就可以得到已知质量物体的加速度。

利⽤电磁⼒平衡这个⼒，就可以得到作⽤⼒与电流（电压）的对应关系，通过这个简单的原理来设计加速度传感器。

本质是通过作⽤⼒造成传感器内部敏感元件发⽣变形，通过测量其变形量并⽤相关电路转化成电压输出，得到相应的加速度信号。

3.加速度传感器主要技术指标a）量程。

⽐如测量车辆运动只需⼏⼗个g量程，但是测量武器系统的侵彻指标，就需要传感器的量程达10万g甚⾄更⼤。

b）灵敏度。

⼀般来说，越灵敏越好。

越灵敏的传感器对⼀定范围内的加速度变化更敏感，输出电压的变化也越⼤，这样就⽐较容易测量，从⽽获得更精确的测量值。

c）带宽。

主要指传感器可测量的有效频带。

对于⼀般只要测量倾⾓的应⽤，50HZ的带宽应该⾜够了，但是对于需要进⾏动态性能，⽐如振动，你会需要⼀个具有上百HZ带宽的传感器。

4.加速度传感器发展现状及发展趋势市场上占统治地位的加速度传感器是压电式、压阻式、电容式、谐振式等。

压阻式加速度传感器具有加⼯⼯艺简单，测量⽅法易⾏，等优点。

但是，温度效应严重，⼯作温度范围窄，并且灵敏度低，⼀般只有1mg左右，要继续提⾼灵敏度难度很⼤。

压电式加速度计信噪⽐⾼，灵敏度⾼，结构简单，但是信号处理电路较复杂，存在零漂现象不可避免，并且回零慢，不适宜连续测试。

微电容式加速度计具有结构简单、灵敏度⾼、动态特性好、抗过载能⼒⼤，易于集成，不易受温度影响，功耗低，但是，存在输出特性的⾮线性、寄⽣电容、分布电容对灵敏度的影响，以及信号处理电路复杂等问题。

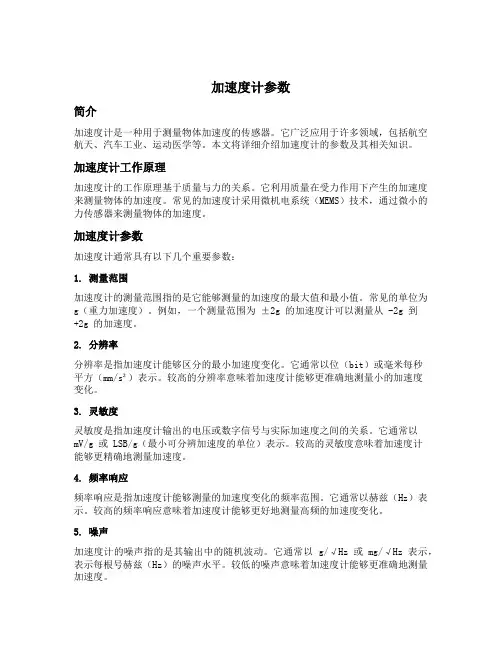

加速度计参数简介加速度计是一种用于测量物体加速度的传感器。

它广泛应用于许多领域，包括航空航天、汽车工业、运动医学等。

本文将详细介绍加速度计的参数及其相关知识。

加速度计工作原理加速度计的工作原理基于质量与力的关系。

它利用质量在受力作用下产生的加速度来测量物体的加速度。

常见的加速度计采用微机电系统（MEMS）技术，通过微小的力传感器来测量物体的加速度。

加速度计参数加速度计通常具有以下几个重要参数：1. 测量范围加速度计的测量范围指的是它能够测量的加速度的最大值和最小值。

常见的单位为g（重力加速度）。

例如，一个测量范围为±2g 的加速度计可以测量从 -2g 到+2g 的加速度。

2. 分辨率分辨率是指加速度计能够区分的最小加速度变化。

它通常以位（bit）或毫米每秒平方（mm/s²）表示。

较高的分辨率意味着加速度计能够更准确地测量小的加速度变化。

3. 灵敏度灵敏度是指加速度计输出的电压或数字信号与实际加速度之间的关系。

它通常以mV/g 或 LSB/g（最小可分辨加速度的单位）表示。

较高的灵敏度意味着加速度计能够更精确地测量加速度。

4. 频率响应频率响应是指加速度计能够测量的加速度变化的频率范围。

它通常以赫兹（Hz）表示。

较高的频率响应意味着加速度计能够更好地测量高频的加速度变化。

5. 噪声加速度计的噪声指的是其输出中的随机波动。

它通常以g/√Hz 或mg/√Hz 表示，表示每根号赫兹（Hz）的噪声水平。

较低的噪声意味着加速度计能够更准确地测量加速度。

6. 温度稳定性温度稳定性是指加速度计在不同温度下的输出稳定性。

它通常以mV/℃ 或%FS/℃ 表示。

较好的温度稳定性意味着加速度计能够在不同温度条件下提供更一致的测量结果。

加速度计应用加速度计的应用非常广泛。

以下是一些常见的应用领域：1. 航空航天在航空航天领域，加速度计被用于飞行器姿态控制、惯性导航系统和飞行数据记录等方面。

它们可以帮助飞行器实时监测加速度变化，确保飞行的稳定性和安全性。

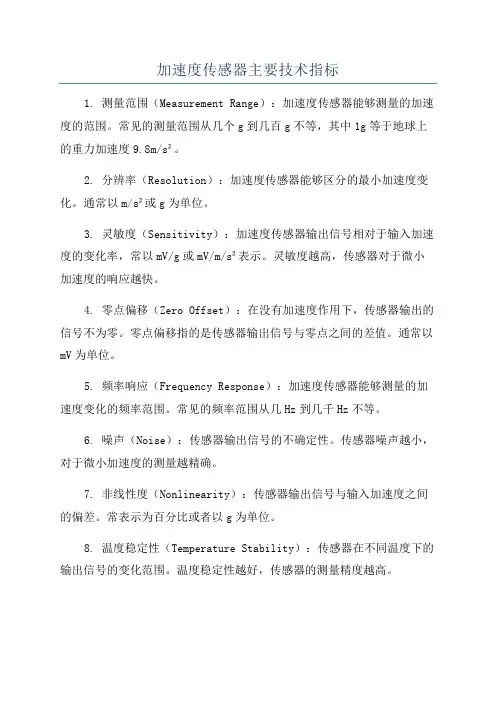

加速度传感器主要技术指标1. 测量范围（Measurement Range）：加速度传感器能够测量的加速度的范围。

常见的测量范围从几个g到几百g不等，其中1g等于地球上的重力加速度9.8m/s²。

2. 分辨率（Resolution）：加速度传感器能够区分的最小加速度变化。

通常以m/s²或g为单位。

3. 灵敏度（Sensitivity）：加速度传感器输出信号相对于输入加速度的变化率，常以mV/g或mV/m/s²表示。

灵敏度越高，传感器对于微小加速度的响应越快。

4. 零点偏移（Zero Offset）：在没有加速度作用下，传感器输出的信号不为零。

零点偏移指的是传感器输出信号与零点之间的差值。

通常以mV为单位。

5. 频率响应（Frequency Response）：加速度传感器能够测量的加速度变化的频率范围。

常见的频率范围从几Hz到几千Hz不等。

6. 噪声（Noise）：传感器输出信号的不确定性。

传感器噪声越小，对于微小加速度的测量越精确。

7. 非线性度（Nonlinearity）：传感器输出信号与输入加速度之间的偏差。

常表示为百分比或者以g为单位。

8. 温度稳定性（Temperature Stability）：传感器在不同温度下的输出信号的变化范围。

温度稳定性越好，传感器的测量精度越高。

9. 动态测量范围（Dynamic Range）：加速度传感器能够测量的最大加速度和最小加速度之间的比值。

动态测量范围越大，传感器能够测量的加速度范围越宽。

10. 失真（Distortion）：因非线性效应导致的传感器输出信号与实际加速度之间的偏差。

失真常以百分比表示。

此外，加速度传感器还可能具有以下特殊技术指标：11. 反向振动抑制特性（Anti-vibration Characteristics）：传感器在高频振动环境下的稳定性能。

反向振动抑制特性好的传感器能够减小振动对于测量结果的影响。

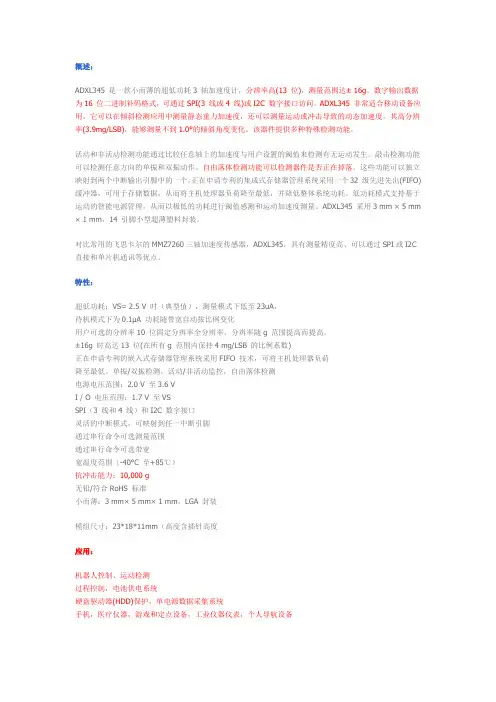

概述：ADXL345 是一款小而薄的超低功耗3 轴加速度计，分辨率高(13 位)，测量范围达± 16g。

数字输出数据为16 位二进制补码格式，可通过SPI(3 线或4 线)或I2C 数字接口访问。

ADXL345 非常适合移动设备应用。

它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。

其高分辨率(3.9mg/LSB)，能够测量不到1.0°的倾斜角度变化。

该器件提供多种特殊检测功能。

活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。

敲击检测功能可以检测任意方向的单振和双振动作。

自由落体检测功能可以检测器件是否正在掉落。

这些功能可以独立映射到两个中断输出引脚中的一个。

正在申请专利的集成式存储器管理系统采用一个32 级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。

ADXL345 采用3 mm × 5 mm × 1 mm，14 引脚小型超薄塑料封装。

对比常用的飞思卡尔的MMZ7260三轴加速度传感器，ADXL345，具有测量精度高、可以通过SPI或I2C 直接和单片机通讯等优点。

特性：超低功耗：VS= 2.5 V 时（典型值），测量模式下低至23uA，待机模式下为0.1μA 功耗随带宽自动按比例变化用户可选的分辨率10 位固定分辨率全分辨率，分辨率随g 范围提高而提高，±16g 时高达13 位(在所有g 范围内保持4 mg/LSB 的比例系数)正在申请专利的嵌入式存储器管理系统采用FIFO 技术，可将主机处理器负荷降至最低。

单振/双振检测，活动/非活动监控，自由落体检测电源电压范围：2.0 V 至3.6 VI / O 电压范围：1.7 V 至VSSPI（3 线和4 线）和I2C 数字接口灵活的中断模式，可映射到任一中断引脚通过串行命令可选测量范围通过串行命令可选带宽宽温度范围（-40°C 至+85℃）抗冲击能力：10,000 g无铅/符合RoHS 标准小而薄：3 mm× 5 mm× 1 mm，LGA 封装模组尺寸：23*18*11mm（高度含插针高度应用：机器人控制、运动检测过程控制，电池供电系统硬盘驱动器(HDD)保护，单电源数据采集系统手机，医疗仪器，游戏和定点设备，工业仪器仪表，个人导航设备电路功能与优势ADXL345是一款小巧纤薄的低功耗三轴加速度计，可以对高达±16 g的加速度进行高分辨率（13位）测量。

加速度传感器原理结构使用说明校准和参数解释
1.安装：将传感器固定在需要测量加速度的物体上，确保传感器与物
体的接触牢固。

2.接线：根据传感器的规格书和制造商提供的接线图，正确连接传感
器与测量设备或系统。

3.供电：根据传感器的工作电压要求，为传感器提供适当的电源。

4.编程：根据传感器的规格书和厂家提供的编程手册，编写适当的代
码来读取传感器的输出数据。

5.数据处理：根据应用需求，对传感器输出的数据进行处理和分析，
例如进行滤波、计算速度、位移等。

为了确保准确测量加速度，加速度传感器需要进行校准。

校准可分为
静态校准和动态校准两种方式。

1.静态校准：将加速度传感器放置在静止状态下，记录其输出值，然
后根据物理的力学原理进行校准，使传感器的输出与已知准确的加速度匹配。

2.动态校准：将加速度传感器暴露在已知加速度的环境中，比如进行
加速、减速、旋转等，通过比较传感器的输出与已知的加速度进行校准。

1.测量范围：指传感器能够测量的最大加速度范围。

2.灵敏度：指传感器对于单位加速度变化的输出变化。

3.频率响应：指传感器能够精确测量的频率范围。

4.噪声：指传感器输出的不确定性，通常以均方根值（RMS）来表示。

5.分辨率：指传感器能够区分的最小加速度变化。

6.非线性度：指传感器输出与输入之间的误差。

7.温度效应：指传感器输出与环境温度变化之间的关系。

总结：。

参数说明及工作原理：1.电荷灵敏度加速度计一般采用PZT压电陶瓷材料，利用晶体材料在承受一定方向的应力或形变时，其极化面会产生与应力相应的电荷，压电元件表面产生的电荷正比于作用力，因此有Q=dF其中，Q为电荷量，d为压电元件的压电常数，F为作用力。

加速度计的电荷灵敏度则是加速度计输出的电荷量与其输入的加速度值之比。

电荷量的单位取pC，加速度单位为m/s2。

（1g=9.8m/s2）2.电压灵敏度如果要换算加速度计的电压灵敏度，则可用下面公式得到SqSa = （v/ms-2）CaSq为电荷灵敏度，单位pC/ms-2；Ca为电容量，单位pF。

Sa电压灵敏度单位V。

3.频率响应（1）谐振频率，为加速度计安装时的共振频率，随产品附有谐振频率曲线（低频传感器不附图）。

（2）频率响应一般采用谐振频率的1/3—1/5。

加速度计频响在1/3谐振频率时，频响与参考灵敏度偏差≤1dB，（误差<10%）。

频响在1/5谐振频率时，频响与参考灵敏度≤ 0.5dB （误差<5%）。

我公司传感器频响均以1/3谐振频率计算。

4.最大横向灵敏度比加速度计受到垂直于安装轴线的振动时，仍有信号输出，即垂直于轴线的加速度灵敏度与轴线加速度之比称横向灵敏度。

5. 电荷输出的压电式加速度计配合电荷放大器，其系统的低频响应下限主要取决于放大器的频响。

二、安装技术及注意事项：（一）安装方式用加速度计进行测量，为使数据准确和使用方便，可使用多种方法安装，现介绍几种供选用。

1.螺钉安装RC6000系列加速度计有M5、M3安装孔及传感器自带螺栓等形式，以M5孔居多。

加速度计随产品附有安装螺钉。

使用螺钉安装，它的使用频率响应可近似原标定的频率响应，且称刚性安装。

螺钉安装是在允许打孔的被测物上沿振源轴线方向打孔攻丝。

2.粘接安装在被测物体不允许钻孔时，可使用各种粘接剂，如“502”、环氧树脂胶、双面粘胶带、橡皮泥。

应注意，前二种方法的使用频率接近刚性安装方法，后两种一般用于低频现场，且会使被测频率大大降低。

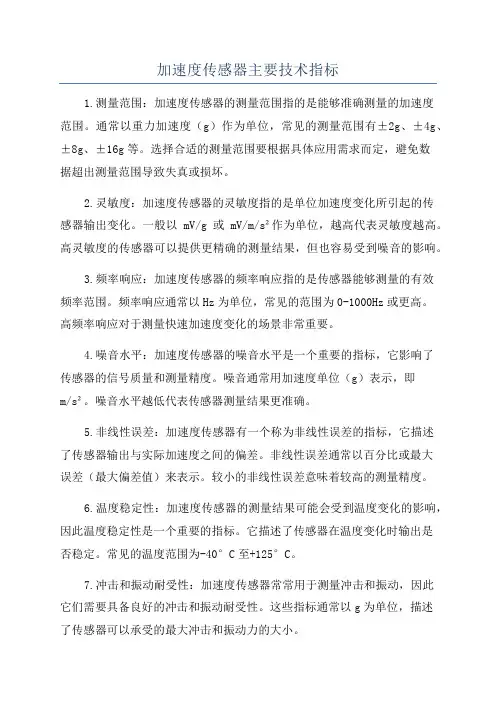

加速度传感器主要技术指标1.测量范围：加速度传感器的测量范围指的是能够准确测量的加速度范围。

通常以重力加速度（g）作为单位，常见的测量范围有±2g、±4g、±8g、±16g等。

选择合适的测量范围要根据具体应用需求而定，避免数据超出测量范围导致失真或损坏。

2.灵敏度：加速度传感器的灵敏度指的是单位加速度变化所引起的传感器输出变化。

一般以mV/g或mV/m/s²作为单位，越高代表灵敏度越高。

高灵敏度的传感器可以提供更精确的测量结果，但也容易受到噪音的影响。

3.频率响应：加速度传感器的频率响应指的是传感器能够测量的有效频率范围。

频率响应通常以Hz为单位，常见的范围为0-1000Hz或更高。

高频率响应对于测量快速加速度变化的场景非常重要。

4.噪音水平：加速度传感器的噪音水平是一个重要的指标，它影响了传感器的信号质量和测量精度。

噪音通常用加速度单位（g）表示，即m/s²。

噪音水平越低代表传感器测量结果更准确。

5.非线性误差：加速度传感器有一个称为非线性误差的指标，它描述了传感器输出与实际加速度之间的偏差。

非线性误差通常以百分比或最大误差（最大偏差值）来表示。

较小的非线性误差意味着较高的测量精度。

6.温度稳定性：加速度传感器的测量结果可能会受到温度变化的影响，因此温度稳定性是一个重要的指标。

它描述了传感器在温度变化时输出是否稳定。

常见的温度范围为-40°C至+125°C。

7.冲击和振动耐受性：加速度传感器常常用于测量冲击和振动，因此它们需要具备良好的冲击和振动耐受性。

这些指标通常以g为单位，描述了传感器可以承受的最大冲击和振动力的大小。

8.供电电压和功耗：加速度传感器的供电电压和功耗是设计和应用中需要考虑的重要因素。

供电电压通常为3.3V或5V，功耗越低代表传感器使用电池的续航时间越长。

9.接口：加速度传感器常常需要与其他设备进行数据交换，因此传感器的接口也是需要考虑的指标。

加速度传感器原理结构使用说明校准和参数解释加速度传感器（Accelerometer）是一种用于测量物体加速度的传感器。

它的原理基于牛顿力学中的惯性原理，即物体的加速度与作用在物体上的力成正比，反向与物体的质量成反比。

下面将详细介绍加速度传感器的原理、结构、使用说明、校准和参数解释。

一、原理：加速度传感器的原理基于微机电系统（MEMS）技术或压电效应。

在MEMS加速度传感器中，通常使用微小的质量（如悬臂梁、微弹簧等）和微型电容或电阻来测量物体的加速度。

当物体加速度改变时，微小的质量会相对于传感器的壳体发生位移，从而改变传感器内部的电容或电阻值。

通过测量电容或电阻值的变化，就可以计算出物体的加速度。

在压电式加速度传感器中，传感器内部包含压电材料，当物体加速度改变时，压电材料会产生电荷，通过测量电荷的大小，可以计算出物体的加速度。

二、结构：加速度传感器的结构通常包括感应质量（Mass）、感应结构（Spring）、感应电容或电阻、壳体等部分。

感应质量是传感器内部的微小质量，感应结构用于支撑感应质量并产生位移，感应电容或电阻用于测量感应质量的位移，壳体则用于保护传感器内部的结构。

三、使用说明：1.安装：将加速度传感器固定在需要测量加速度的物体上，确保传感器与物体之间的接触良好，并且传感器的测量轴与物体的加速度方向一致。

2.供电：连接传感器的供电电源，通常为直流电源或电池。

3.输出：连接传感器的输出接口，获取传感器的加速度数据。

常见的输出接口包括模拟电压输出、数字串行接口（如I2C、SPI等）等。

4.数据处理：将传感器输出的原始数据进行处理，根据传感器的校准参数将原始数据转换为实际的加速度值。

5.数据分析：根据需要对加速度数据进行分析，如计算速度、位移、碰撞检测等。

四、校准：1.静态校准：将传感器放置在水平平稳的表面上，采集传感器输出的静态加速度数据，并与真实的重力加速度（9.8m/s²）进行比较，通过调整传感器的校准参数，使得传感器输出的静态加速度数据接近真实的重力加速度。

加速度传感器参数讲解（AD）Accelerometer Specifications- Quick DefinitionsMeasurement range is the level of acceleration supported by the sensor’s output signal specifications, typically specified in ±g. This is the greatest amount of acceleration the part can measure and accurately represent as an output. For example, the output of a ±3g accelerometer is linear with acceleration up to ±3g. If it is accelerated at 4g, the output may rail. Note that the breaking point is specified by the Absolute Maximum Acceleration, NOT by the measurement range.A 4g acceleration will not break a ±3g accelerometer.Sensitivity is the ratio of change in acceleration (input) to change in the output signal. This defines the ideal, straight-line relationship between acceleration and output (Figure 1, gray line). Sensitivity is specified at a particular supply voltage and is typically expressed in units of mV/g for analog-output accelerometers, LSB/g, or mg/LSB for digital-output accelerometers. It is usually specified in a range (min, typ, max) or as a typical figure and % deviation. For analog-output sensors, sensitivity is ratiometric to supply voltage; doubling the supply, for example, doubles the sensitivity.Sensitivity change due to Temperature is generally specified as a % change per °C. Temperature effects are caused by a combination of mechanical stresses and circuit temperature coefficients.Figure 1. Nonlinearity is a measurement of the deviation of an accelerometer response (illustrated in black) from a perfectly linear response (in gray). Thisgraph is for illustration purposes only and does not show real accelerometer dat a. Nonlinearity: Ideally, the relationship between voltage and acceleration is linear and described by the sensitivity of the device. Nonlinearity is a measurement of deviation from a perfectly constant sensitivity, specified as a percentage with respect to either full-scale range (%FSR) or ± full scale (%FS). Typically, FSR = FS+FS. Nonlinearity of Analog Devices accelerometers is low enough that it can most often be ignored.Package Alignment Error is the angle between theaccelerometer-sensing axes and the referenced package feature (see Figure 2). "Input Axis Alignment" is another term used for this error. The units for package alignment error are "degrees." Packaging technology typically aligns the die to within about 1° of the package.(Orthogonal) Alignment Error is the deviation from the ideal angular displacement (typically 90°) between multi-axis devices (see Figure 2). Analog Devices accelerometers are manufactured using photolithography on a single piece of silicon, so axis-to-axis alignment error is not generally a problem.Cross-axis sensitivity is a measure of how much output is seen on one axis when acceleration is imposed on a different axis, typically specified as a percentage. The coupling between two axes results from a combination of alignment errors, etching inaccuracies, and circuit crosstalk.Zero-g Bias Level specifies the output level when there is no acceleration (zero input). Analog sensors typically express this in volts (or mV) and digital sensors in codes (LSB). Zero-g Bias is specified at a particular supply voltage and is typically ratiometric with supply voltage (most often, zero-g bias is nominally half the supply voltage). Several aspects of zero-g bias are often specified:•Zero-g Voltage, in V, specifies the range of voltages that may be expected at the output under 0g of acceleration.•Output Deviation from Ideal, also called Initial Bias Error, is specified at 25°C, either in terms of acceleration error (g) oroutput signal: mV for analog sensors and LSB for digitalsensors.•Zero-g Offset vs. Temperature, or Bias Temperature Coefficient, in m g/°C, describes how much the output shifts for each °Ctemperature change; and•Bias Voltage Sensitivity is the change in "Zero-Bias Level" with respect to change in power supply. The units for this parameterare typically, mv/V, m g/V, or LSB/V.•Zero-g Total Error includes all errors.Noise Density, in u g/rt(Hz) RMS, is the square root of the power spectral density of the noise output. Total noise is determined by the equation:Noise = Noise Density * sqrt(BW * 1.6)where BW is the accelerometer bandwidth, set by capacitors on the accelerometer outputs.Analog Devices accelerometers' noise is Gaussian and uncorrelated, so noise can be reduced by averaging the outputs from several accelerometers. supply voltage (most often, zero-g bias is nominally half the supply voltage).Total Noise is the random deviation from the ideal output and is equal to the multiplied product of the Noise Density and the square root of the Noise Bandwidth. The units for this parameter are typicallymg-RMS.Figure 2. Showing package alignment error α and sensor alignmenterror θ. α is the angle between the sensor axes and the package axes.θ is the deviation of the sensor axes from orthogonal, i.e., thedifference between (ysensor – xsensor) and 90°.Output Data Rate, in digital-output accelerometers, defines the rate at which data is sampled. Bandwidth is the highest frequency signal that can be sampled without aliasing by the specified Output Data Rate. Per the Nyquist sampling criterion, bandwidth is half the Output Data Rate.In analog-output accelerometers, bandwidth is defined as the signal frequency at which the response falls to -3dB of the response to DC (or low-frequency) acceleration.。

三轴加速度传感器角度值转换原理三轴加速度传感器是一种用于测量物体在三个方向上的加速度的设备。

它常用于机器人、移动设备和导航系统中，以确定物体的方向和位置。

这些传感器通常采用微电机来测量物体的加速度，并将其转换为数字信号进行处理。

在这篇文章中，我们将详细介绍三轴加速度传感器的角度值转换原理。

在数学上，加速度是速度的导数，而速度是位移的导数。

根据这个关系，可以将位移转换为加速度。

具体而言，传感器通过测量一段时间内的位移变化来计算加速度。

这通常通过使用微分方程来实现。

传感器测量到的加速度数据通常以数字形式进行处理。

在这种情况下，传感器输出的电信号首先通过一个模数转换器（ADC）转换为数字信号，然后可以进行进一步的处理。

ADC将电信号转换为一系列数字值，这些值代表了物体在每个轴上的加速度。

然后，可以使用一些算法将这些加速度值转换为物体的角度值。

这些算法通常基于三角几何和旋转矩阵的原理。

根据这些原理，可以通过测量物体在三个方向上的加速度来计算物体的角度值。

通过测量加速度值，可以计算出物体在每个轴上的加速度，并使用这些值来确定物体的角度。

在实际应用中，三轴加速度传感器的角度转换可能会受到一些误差和噪音的影响。

这些误差和噪音可以来自于传感器本身的不稳定性，也可以来自于物体本身的运动。

为了减小这些影响，通常需要采用一些滤波算法进行处理。

总结起来，三轴加速度传感器的角度值转换原理基于微电机的测量原理和数学的加速度计算原理。

传感器通过测量物体在每个轴上的加速度来计算物体的角度值，并将其转换为数字信号进行处理。

这些角度值可以用于确定物体的方向和位置，从而在许多应用中发挥重要作用。

为了减小误差和噪音的影响，通常需要采用一些滤波算法进行处理。

加速度传感器参数讲解（AD）Accelerometer Specifications- Quick DefinitionsMeasurement range is the level of acceleration supported by the sensor’s output signal specifications, typically specified in ±g. This is the greatest amount of acceleration the part can measure and accurately represent as an output. For example, the output of a ±3g accelerometer is linear with acceleration up to ±3g. If it is accelerated at 4g, the output may rail. Note that the breaking point is specified by the Absolute Maximum Acceleration, NOT by the measurement range.A 4g acceleration will not break a ±3g accelerometer.Sensitivity is the ratio of change in acceleration (input) to change in the output signal. This defines the ideal, straight-line relationship between acceleration and output (Figure 1, gray line). Sensitivity is specified at a particular supply voltage and is typically expressed in units of mV/g for analog-output accelerometers, LSB/g, or mg/LSB for digital-output accelerometers. It is usually specified in a range (min, typ, max) or as a typical figure and % deviation. For analog-output sensors, sensitivity is ratiometric to supply voltage; doubling the supply, for example, doubles the sensitivity.Sensitivity change due to Temperature is generally specified as a % change per °C. Temperature effects are caused by a combination of mechanical stresses and circuit temperature coefficients.Figure 1. Nonlinearity is a measurement of the deviation of an accelerometer response (illustrated in black) from a perfectly linear response (in gray). This graph is for illustration purposes only and does not show real accelerometer dat a. Nonlinearity: Ideally, the relationship between voltage and acceleration is linear and described by the sensitivity of the device. Nonlinearity is a measurement of deviation from a perfectly constant sensitivity, specified as a percentage with respect to either full-scale range (%FSR) or ± full scale (%FS). Typically, FSR = FS+FS. Nonlinearity of Analog Devices accelerometers is low enough that it can most often be ignored.Package Alignment Error is the angle between theaccelerometer-sensing axes and the referenced package feature (see Figure 2). "Input Axis Alignment" is another term used for this error. The units for package alignment error are "degrees." Packaging technology typically aligns the die to within about 1° of the package.(Orthogonal) Alignment Error is the deviation from the ideal angular displacement (typically 90°) between multi-axis devices (see Figure 2). Analog Devices accelerometers are manufactured using photolithography on a single piece of silicon, so axis-to-axis alignment error is not generally a problem.Cross-axis sensitivity is a measure of how much output is seen on one axis when acceleration is imposed on a different axis, typically specified as a percentage. The coupling between two axes results from a combination of alignment errors, etching inaccuracies, and circuit crosstalk.Zero-g Bias Level specifies the output level when there is no acceleration (zero input). Analog sensors typically express this in volts (or mV) and digital sensors in codes (LSB). Zero-g Bias is specified at a particular supply voltage and is typically ratiometric with supply voltage (most often, zero-g bias is nominally half the supply voltage). Several aspects of zero-g bias are often specified:•Zero-g Voltage, in V, specifies the range of voltages that may be expected at the output under 0g of acceleration.•Output Deviation from Ideal, also called Initial Bias Error, is specified at 25°C, either in terms of acceleration error (g) oroutput signal: mV for analog sensors and LSB for digitalsensors.•Zero-g Offset vs. Temperature, or Bias Temperature Coefficient, in m g/°C, describes how much the output shifts for each °Ctemperature change; and•Bias Voltage Sensitivity is the change in "Zero-Bias Level" with respect to change in power supply. The units for this parameterare typically, mv/V, m g/V, or LSB/V.•Zero-g Total Error includes all errors.Noise Density, in u g/rt(Hz) RMS, is the square root of the power spectral density of the noise output. Total noise is determined by the equation:Noise = Noise Density * sqrt(BW * 1.6)where BW is the accelerometer bandwidth, set by capacitors on the accelerometer outputs.Analog Devices accelerometers' noise is Gaussian and uncorrelated, so noise can be reduced by averaging the outputs from several accelerometers. supply voltage (most often, zero-g bias is nominally half the supply voltage).Total Noise is the random deviation from the ideal output and is equal to the multiplied product of the Noise Density and the square root of the Noise Bandwidth. The units for this parameter are typicallymg-RMS.Figure 2. Showing package alignment error α and sensor alignmenterror θ. α is the angle between the sensor axes and the package axes.θ is the deviation of the sensor axes from orthogonal, i.e., thedifference between (ysensor – xsensor) and 90°.Output Data Rate, in digital-output accelerometers, defines the rate at which data is sampled. Bandwidth is the highest frequency signal that can be sampled without aliasing by the specified Output Data Rate. Per the Nyquist sampling criterion, bandwidth is half the Output Data Rate.In analog-output accelerometers, bandwidth is defined as the signal frequency at which the response falls to -3dB of the response to DC (or low-frequency) acceleration.。

FEA-加速度传感器系列FEA-XX-YZZ-M1和M2系列测量范围：±0.5g，±1g，±2g，±3g，±6g，±18g，±50g。

测量轴数：单轴、双轴和三轴供电电压：5V，12V，24V，9-32V（可选）输出信号：0-5V，4-20mA，CANBUS，RS232，RS485，RS422，LED，LCD，开关量分辨率：10-5-10-7g（根据测量范围和精度等级而定）非线性：0.05%FS-1%FS（根据测量范围和精度等级而定）温度漂移：0.1mg-0.5mg/ ºC（根据测量范围和精度等级而定）工作温度范围：-40ºC -+80ºC防护等级：IP65-IP68（可选）频率响应：0.5-20Hz（可选）外壳：可选，见产品外壳与连接器，铝合金材料。

FEA-XX-YZZ-I1和I2系列测量范围：±0.5g，±1g，±2g，±3g，±6g，±18g，±50g。

测量轴数：单轴、双轴和三轴供电电压：5V，12V，24V，9-32V（可选）输出信号：0-5V，4-20mA，CANBUS，RS232，RS485，RS422，LED，LCD，开关量分辨率：10-3g-10-5g（根据测量范围和精度等级而定）非线性：0.5%FS-2%FS（根据测量范围和精度等级而定）温度漂移：0.5mg-3mg/ ºC（根据测量范围和精度等级而定）工作温度范围：-25ºC -+80ºC防护等级：IP65-IP68（可选）频率响应：0.5-20Hz（可选）外壳：可选，见产品外壳与连接器，铝合金材料。

FEA-XX-YZZ-C1和C2系列测量范围：±0.5g，±1g，±2g，±3g，±6g，±18g，±50g。
