（6502电气集中）

一、 填空题

1. 联锁表是根据车站（ ）图展示的整个站场的线路、道岔、信号机、轨道电路区段的情况，按照规定的原则和格式编制出来的。 指

（答案：信号平面布置）

2. 每一个道岔区段和列车进路中咽喉无岔区段都应选用（ ）组合。

（答案：一个区段）

3. 6502电气集中电路DCJ或FCJ在道岔区段的（ ）落下时复原。

（答案：SJ）

4. 在股道有中间道岔的情况下，接车最末一个道岔区段是指（ ）区段。

（中间道岔）

5. 组合架各组合的电源是从零层07、08端子板引入；对于道岔组合06-15、06-16是道岔（ ）电源，06-17、06-18是道岔（）电源。

（答案：动作直流220V、表示用交流220V）

6. 在区段组合中侧面端子，没有（ ）控制电源。

（答案：KZ、KF）

7. 由于无岔区段没有接条件电源（ ），因此当按下接通光带接钮时，无岔区段不亮灯。

（答案： JZ-JTG）

8. 进路（ ）是指开放信号后且接近区段有车占用的锁闭。

（答案：接近锁闭）

9. 向同一无岔区段排列两条相对的调车信号为（ ）。

（敌对进路）

10. 在6502电气集中选岔网络上，二极管的作用是（ ）。

（答案：堵截迂回电流）

11. 6502电气集中电路中SJ平时处于（ ）状态。

（答案：吸起）

12. 防护道岔不在（ ）时，有关进路不能建立。

（答案：防护位置）

13. 当进路上的有关道岔开通位置不对或（ ）未关闭时，防护该进路上的信号机不能开放。

（答案：敌对信号）

14. 编制电气集中联锁表时，进路方向栏应填写进路方向和（ ）。

（答案：性质）

15. 进站信号机电路在LXJ和ZXJ吸起时，说明向（ ）接车。

（答案：正线）

16. 当进站信号机方第一区段轨道电路发生故障不能及时修复时，应采用（ ）方式进行接车。

（答案：引导进路锁闭）

17. 当进路某道岔失去表示，不能及时修复故障时，应采用（ ）方式接车，但故障道岔位置必须人工确认，进路所有道岔实行单锁。

（答案：引导总锁闭

18. 发生挤岔时，道岔转换设备应可靠断开（ ）。

（答案：道岔表示）

二、选择题

1. 按下电气集中控制台上始端按钮，该按钮表示灯（ ）。

A、闪光 B、亮稳定灯光 C、不亮灯 D、闪下光后灭灯

（答案：A）

2. 在6502电气集中同一咽喉区设置（ ）方向继电器。

A、1个 B、2个 C、3个 D、4个

（答案：D）

3. 单动岔选用一个（ ）组合。

A、SDF B、SDZ C、DD D、DDY

（答案：C）

4. 6502电气集中的定型组合共有（ ）种。

A、8 B、10 C、11 D、12

（答案：D ）

5. 6502电气集中选择组的第1、2网络线选择进路上的（ ）FCJ。

A、双动道岔八字第一笔 B 、双动道岔八字第二笔

C、单动道岔 D、前三者都包括

（答案：B ）

6. 6502电气集中进路有（ ）种解锁方式。

A、2 B、3 C、4 D、5

（答案：4）

7. 大站（6502电气集中）上、下行咽喉同时各办理一条人工解锁（ ）。

A、只有一条进路解锁 B、两条进路均能解锁

C、两条进路均不能解锁 D、两条进路都是列车进路时有一条能解锁

（答案： B ）

8. 6502电气集中选路完毕的证明条件是（ ）。

A、右端的JXJ吸起 B、始端的JXJ吸起

B、终端的JXJ吸起 D、左端的JXJ吸起

（答案：A）

9. LXZ组合中XJZ220V电源固定接在其组合侧面（ ）列端子板上。

A、06-15 C、06-16 B、06-17 D、06-18

（答案：A）

10. 6502电气集中在排列进路过程中，进路始端接钮表示灯在（ ）熄灭。

A、进路锁闭后 B、XJ吸起后 C、方向电源无电后 D、进路选完后

（答案： B ）

11. 6502电气集中电路中KZ-GDJ条件电源的作用是（ ）。

A、用来正常解锁 B、防止进路迎面错误解锁

C、用于故障解锁 D、停电来电后，防止进路错误解锁

（答案：D）

12. 6502电气集中电路中，第7网络线的主要作用是检查（ ）。

A、进路是否空闲 B、敌对进路未建立 C、选排一致性 D、有无开放信号的可能性

（答案： C ）

13. 6502电气集中区段检查继电器QJJ1-2线圈应在第（ ）网络线上。

A、7 B、8 C、9 D、10

（答案：D）

14. 组合架零层配线中，从组合架正面看，从左向右顺序，（ ）为电源端子板。

A、01-03号 B、04-06号 C、07-08号 D、09-13号

（答案：A）

15. 6502电气集中列车信号继电器LXJ应在第（ ）网络线上。

A、10 B、11 C、13 D、14

（答案：B）

16. 当办理向侧线的接车信号开放后，若第二位黄灯因故灭灯，这时进站信号机显示（ ）。

A、绿灯 B、黄灯 C、红灯 D、红白灯

（答案： C ）

17. 6502电气集中，不论是双动道岔反位还是信号点及道岔定位，道岔选出顺序都是接（ ）顺序选出。

A、从左向右 B、从右向左 C、由站向站外 D、由站外向站

（答案：A）

18. 进路的性质和方向，由进路的（ ）按钮决定。

A、始端和终端 B、始端 C、终端 D、道岔

（答案：B）

19. 在联锁表道岔栏填写〔（1/3）〕表示（ ）。

A、1/3号道岔带动到反位 B、1/3号道岔防护在反位

C、1/3号道岔带动到定位 D、1/3号道岔带动在定位

（答案： B ）

20. 6502电气集中选择组电路共用（ ）条网络线。

A、5 B、6 C、7 D、8

（答案：C）

21. 6502电气集中执行组电路共用（ ）条网络线。

A、6 B、7 C、8 D、9

（答案： C ）

22. 6502电气集中开始继电器KJ应在（ ）网络线上。

A、6 B、7 C、8 D、9

（答案：B）

23. 6502电气集号检查继电器XJJ应在（ ）网络线上。

A、6 B、7 C、8 D、9

（答案：C）

24. 6502电气集中区段检查继电器QJJ应在（ ）网络线上。

A、7 B、8 C、9 D、10

（答案：C）

25. 区段人工解锁盘用于（ ）。

A、故障解锁 B、区段解锁 C、进路解锁 D、人工解锁

（答案： A ）

26. 6502电气集中电路动作顺序是（ ）。

A、先选择进路，后锁闭进路，然后开放信号，最后解锁进路

B、先选择进路，后锁闭进路，最后解锁进路

C、先选择进路，后锁闭进路，然后开放信号

D、先选择进路，后开放信号，最后解锁进路

（答案：A）

27. 6502电气集中15条网络线中，用来开放信号的是第（ ）网络线。

A、10 B、11 C、12 D、13

（答案：B）

28. 控制台引入KZ、KF、JZ、JF、（ ）五种电源。

A、DZ B、DJZ C、JF-TCJ D、DJF

（答案：C）

29. 6502电气集中定型组合中，LXZ共有（ ）个组合类型。

A、2 B、3 C、6 D、8

（答案：C）

30. 6502电气集中定型组合中，DX共有（ ）个组合类型。

A、2 B、4 C、6 D、8

（答案：A）

31. 6502电气集中定型组合中，SDZ共有（ ）个组合类型。

A、2 B、4、 C、6 D、8

（答案：B）

32. 6502电气集中定型组合中，DD共有（ ）个组合类型。

A、2 B、4、 C、6 D、8

（答案：B）

33. 6502电气集中，当第7、8、9网络线故障时，反映到控制台上的现象均是（ ）。

A、始端按钮闪光，终端按钮闪光，进路无白光带

B、始端按钮闪光，终端按钮灭灯，进路无白光带

C、始端按钮稳光，终端按钮灭灯，进路无白光带

D、始端按钮稳光，终端按钮灭灯，进路有白光带

（答案：C）

34. 单置调车进路按钮继电器电路中，每个单置点设有（ ）个按钮继电器。

A、1 B、2 C、3 D、4

（答案：C）

35. 当需要开放引导信号时，不论按进路锁闭方式进行还是全咽喉所有道岔全部锁闭方式进行，都由（ ）完成。

A、选择组电路 B、执行组电路 C、表示电路 D、选择组和执行组电路

（答案：B）

36. 6502电气集中，（ ）是防止信号重复开放用的。

A、FKJ B、QJJ C、进路继电器 D、SJ

（答案：A）

37. 6502电乞集中，第11网络线上接有KZ，又接有KF，它们的用途是（ ）。

A、KZ给调车用，KF给列车用 B、KZ给列车用，KF给调车用

C、KZ、KF都给调车用 D、KZ给调车也给列车用

（答案：A）

38. 在一般情况下，值班员应按照取消进路办法关闭信号，这时是靠（ ）吸起来达到目的的。

A、QJ B、AJ C、KJ D、FKJ

（答案：A）

39. 接车时要检查股道空闲，调车不检查股道空闲，这是通过第（ ）网络线来实现的。

A、8 B、9 C、10 D、11

（答案：A）

40. 进站信号机有5个灯位，其灯位排列由上至下是（ ）

A、黄、绿、红、黄、白 B、红、绿、黄、白、黄

C、绿、黄、红、黄、白 D、红、黄、绿、黄、白

（答案：A）

41. 6502电气集（ ）不在选岔部分。

A、进路选择继电器 B、方向继电器 C、道岔操纵继电器 D、开始继电器、终端继电器

合集下载

6502电气集中电路图形式改进

6502电气集中电路图形式改进

Ｉｎｆｒａｓｔｒｕｃｔｕｒｅ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　

６５０２电气集中电路图形式改进　

（乌鲁木齐电务段　田　厂）　

（乌鲁木齐电务段冯建军）　基础设施建设　

摘要：本文介绍了铁路信号设备施工和日常维护工作中既有电路图存在的不足。依据现实需要，在　

原有图形的基础上，对室内外各种设备电路图形式提出了改进方案。针对信号机点灯电路、轨道电　

路、道岔电路和计算机联锁电路等不同电路图的特殊需要，提出了具体的改进措施。通过实践证明　

了改进方案的可行性和高效性。　

关键词：铁路信号　电路方案　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｗｅａｋｎｅｓｓ　ｏｆ　ｅｘｉｓｔｉｎｇ　ｃｉｒｃｕｉｔ　ｄｉａｇｒａｍ　ｆｏｕｎｄ　ｉｎ　ｒａｉｌｗａｙ　ｓｉｇｎａｌ　ｉｎｓｔｒｕｍｅｎｔ　

ｃｏｎｓｔｒｕｃｔｉｏｎ　ａｎｄ　ｄａｉｌｙ　ｍａｉｎｔｅｎａｎｃｅ．Ｔｈｅ　ｉｍｐｒｏｖｅｍｅｎｔ　ｓｏｌｕｔｉｏｎ　ｆｏｒ　ｉｎｄｏｏｒ　ａｎｄ　ｏｕｔｄｏｏｒ　ｉｎｓｔｒｕｍｅｎｔ　ｃｉｒｃｕｉｔ　

ｄｉａｇｒａｍｓ　ａｒｅ　ｐｒｏｐｏｓｅｄ　ｉｎ　ａｃｃｏｒｄａｎｃｅ　ｗｉｔｈ　ｔｈｅ　ａｃｔｕａｌ　ｎｅｅｄ，ａｎｄ　ｔｈｅ　ｃｏｎｃｒｅｔｅ　ｍｅａｓｕｒｅｓ　ａｒｅ　ｐｕｔ　ｆｏｒｗａｒｄｓ　

ｒｅｓｐｏｎｄｉｎｇ　ｔｏ　ｔｈｅ　ｓｐｅｃｉｆｉｃ　ｒｅｑｕｉｒｅｍｅｎｔｓ　ｏｆ　ｓｉｇｎａｌ　ｌｉｇｈｔ　ｕｐ　ｃｉｒｃｕｉｔ　ｄｉａｇｒａｍ，ｔｒａｃｋ　ｃｉｒｃｕｉｔ　ｄｉａｇｒａｍ，ｃｏｍｐｕｔｅｒ　ｉｎｔｅｒｌｏｃｋｉｎｇ　ｃｉｒｃｕｉｔ　ｄｉａｇｒａｍ　ａｎｄ　ｅｔｃ．Ｔｈｅ　ｐｒａｃｔｉｃｅ　ｐｒｏｖｅｓ　ｔｈｅ　ｆｅａｓｉｂｉｌｉｔｙ　ａｎｄ　ｅｆｆｉｃｉｅｎｃｙ　ｏｆ　ｔｈｅ　ｉｍｐｒｏｖｅｍｅｎｔ　

ｓｏｌｕｔｉｏｎ．　

Ｋｅｙｗｏｒｄｓ：Ｒａｉｌｗａｙ　ｓｉｇｎａｌ，Ｃｉｒｃｕｉｔ，ａｎｄ　Ｓｏｌｕｔｉｏｎ　

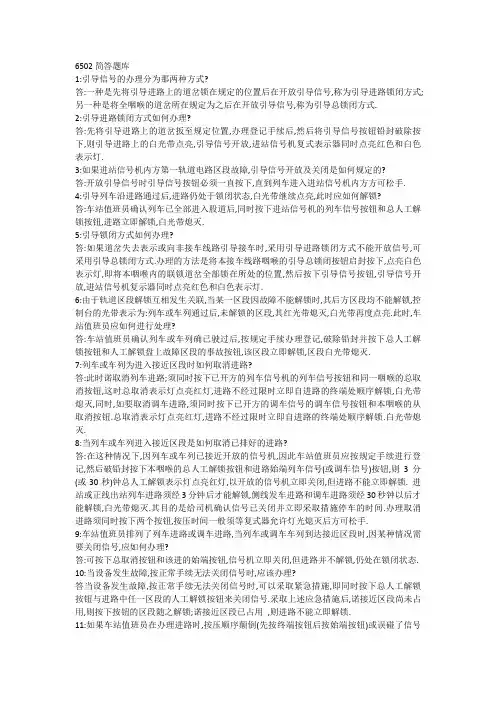

铁路6502集中联锁简答题库

铁路6502集中联锁简答题库

6502简答题库

1:引导信号的办理分为那两种方式?

答:一种是先将引导进路上的道岔锁在规定的位置后在开放引导信号,称为引导进路锁闭方式;另一种是将全咽喉的道岔所在规定为之后在开放引导信号,称为引导总锁闭方式.

2:引导进路锁闭方式如何办理?

答:先将引导进路上的道岔扳至规定位置,办理登记手续后,然后将引导信号按钮铅封破除按下,则引导进路上的白光带点亮,引导信号开放,进站信号机复式表示器同时点亮红色和白色表示灯.

3:如果进站信号机内方第一轨道电路区段故障,引导信号开放及关闭是如何规定的?

答:开放引导信号时引导信号按钮必须一直按下,直到列车进入进站信号机内方方可松手.

4:引导列车沿进路通过后,进路仍处于锁闭状态,白光带继续点亮,此时应如何解锁?

答:车站值班员确认列车已全部进入股道后,同时按下进站信号机的列车信号按钮和总人工解锁按钮,进路立即解锁,白光带熄灭.

5:引导锁闭方式如何办理?

答:如果道岔失去表示或向非接车线路引导接车时,采用引导进路锁闭方式不能开放信号,可采用引导总锁闭方式.办理的方法是将本接车线路咽喉的引导总锁闭按钮启封按下,点亮白色表示灯,即将本咽喉内的联锁道岔全部锁在所处的位置,然后按下引导信号按钮,引导信号开放,进站信号机复示器同时点亮红色和白色表示灯.

6:由于轨道区段解锁互相发生关联,当某一区段因故障不能解锁时,其后方区段均不能解锁,控制台的光带表示为:列车或车列通过后,未解锁的区段,其红光带熄灭,白光带再度点亮.此时,车站值班员应如何进行处理?

答:车站值班员确认列车或车列确已驶过后,按规定手续办理登记,破除铅封并按下总人工解锁按钮和人工解锁盘上故障区段的事故按钮,该区段立即解锁,区段白光带熄灭.

7:列车或车列为进入接近区段时如何取消进路?

答:此时诺取消列车进路;须同时按下已开方的列车信号机的列车信号按钮和同一咽喉的总取消按钮,这时总取消表示灯点亮红灯,进路不经过限时立即自进路的终端处顺序解锁,白光带熄灭,同时,如要取消调车进路,须同时按下已开方的调车信号的调车信号按钮和本咽喉的从取消按钮.总取消表示灯点亮红灯,进路不经过限时立即自进路的终端处顺序解锁.白光带熄灭.

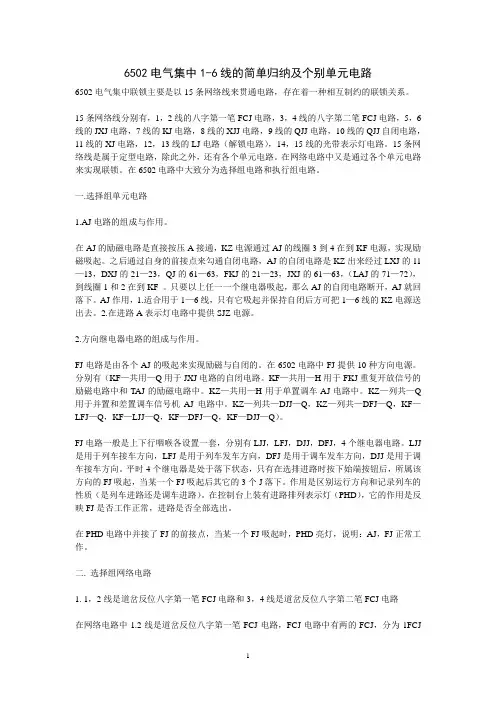

6502电气集中1-6线的简单归纳及个别单元电路

6502电气集中1-6线的简单归纳及个别单元电路

1 6502电气集中1-6线的简单归纳及个别单元电路

6502电气集中联锁主要是以15条网络线来贯通电路，存在着一种相互制约的联锁关系。

15条网络线分别有，1，2线的八字第一笔FCJ电路，3，4线的八字第二笔FCJ电路，5，6线的JXJ电路，7线的KJ电路，8线的XJJ电路，9线的QJJ电路，10线的QJJ自闭电路，11线的XJ电路，12，13线的LJ电路（解锁电路），14，15线的光带表示灯电路。15条网络线是属于定型电路，除此之外，还有各个单元电路。在网络电路中又是通过各个单元电路来实现联锁。在6502电路中大致分为选择组电路和执行组电路。

一.选择组单元电路

1.AJ电路的组成与作用。

在AJ的励磁电路是直接按压A接通，KZ电源通过AJ的线圈3到4在到KF电源，实现励磁吸起。之后通过自身的前接点来勾通自闭电路，AJ的自闭电路是KZ出来经过LXJ的11—13，DXJ的21—23，QJ的61—63，FKJ的21—23，JXJ的61—63，（LAJ的71—72），到线圈1和2在到KF 。只要以上任一一个继电器吸起，那么AJ的自闭电路断开，AJ就回落下。AJ作用，1.适合用于1—6线，只有它吸起并保持自闭后方可把1—6线的KZ电源送出去。2.在进路A表示灯电路中提供SJZ电源。

2.方向继电器电路的组成与作用。

FJ电路是由各个AJ的吸起来实现励磁与自闭的。在6502电路中FJ提供10种方向电源。分别有（KF—共用—Q用于JXJ电路的自闭电路。KF—共用—H用于FKJ重复开放信号的励磁电路中和TAJ的励磁电路中。KZ—共用—H用于单置调车AJ电路中。KZ—列共—Q用于并置和差置调车信号机AJ电路中。KZ—列共—DJJ—Q，KZ—列共—DFJ—Q，KF—LFJ—Q，KF—LJJ—Q，KF—DFJ—Q，KF—DJJ—Q）。

FJ电路一般是上下行咽喉各设置一套，分别有LJJ，LFJ，DJJ，DFJ，4个继电器电路。LJJ是用于列车接车方向，LFJ是用于列车发车方向，DFJ是用于调车发车方向，DJJ是用于调车接车方向。平时4个继电器是处于落下状态，只有在选排进路时按下始端按钮后，所属该方向的FJ吸起，当某一个FJ吸起后其它的3个J落下。作用是区别运行方向和记录列车的性质（是列车进路还是调车进路）。在控制台上装有进路排列表示灯（PHD），它的作用是反映FJ是否工作正常，进路是否全部选出。

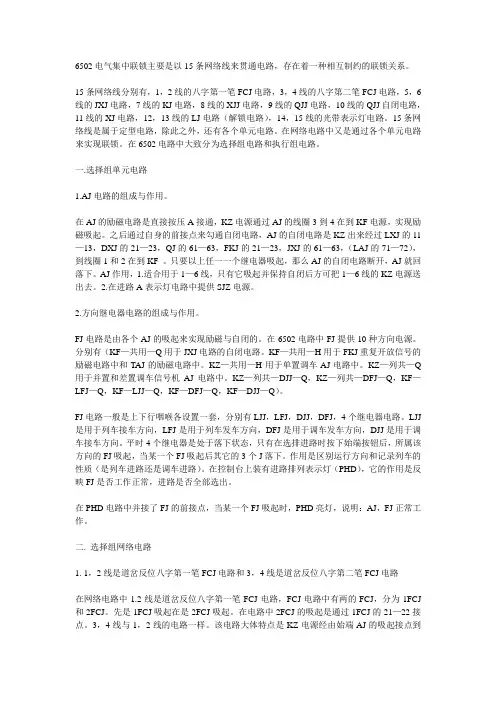

6502电气集中1-6线的简单归纳及个别单元电路 2
