金相显微镜操作规程一、引言金相显微镜是金相实验室中常用的一种显微镜，用于金属材料的显微组织分析和金相检测。

本操作规程旨在规范金相显微镜的操作流程，确保显微镜的正常使用和实验结果的准确性。

二、设备准备1. 确保金相显微镜放置在平稳的台面上，远离振动源和直射阳光。

2. 检查显微镜的电源线是否连接良好，确保电源稳定。

3. 检查显微镜的光源是否正常，如需要更换灯泡，请按照操作手册进行更换。

4. 准备好所需的样品和试剂，确保样品已经切割、研磨和抛光处理。

三、操作流程1. 打开显微镜a. 将电源线插入电源插座，打开电源开关。

b. 调节亮度调节旋钮，使光源适合观察。

c. 打开机械防护罩，确保显微镜镜头干净。

d. 打开目镜保护罩，检查目镜是否干净。

2. 样品安装a. 将已经处理好的样品放置在显微镜的样品台上。

b. 使用样品夹固定样品，确保样品稳定。

3. 调焦a. 使用粗调焦手轮，将样品与镜头适当距离。

b. 使用细调焦手轮，调节焦距，使样品清晰可见。

4. 观察和调节a. 使用目镜调节旋钮，调节目镜焦距，使目镜清晰可见。

b. 使用物镜转盘，选择合适的物镜放大倍数。

c. 使用光圈调节旋钮，调节光圈大小，使样品的对比度适宜。

d. 使用聚光镜调节旋钮，调节光源的方向和角度，使样品明暗度适宜。

5. 拍照和测量a. 使用相机或者连接电脑进行图像采集。

b. 使用图像分析软件进行显微组织分析和测量。

6. 关闭显微镜a. 关闭光源开关，断开电源。

b. 关闭机械防护罩，保护显微镜镜头。

c. 关闭目镜保护罩，保护目镜。

四、注意事项1. 在操作显微镜时，应轻拿轻放，避免碰撞和摔落。

2. 使用显微镜前，应先检查样品台和镜头是否干净，如有污垢应及时清洁。

3. 调焦时，应先使用粗调焦手轮，再使用细调焦手轮，避免损坏显微镜镜头。

4. 使用目镜调节旋钮和物镜转盘时，应轻轻转动，避免过度调节。

5. 使用光圈调节旋钮和聚光镜调节旋钮时，应适度调节，避免光线过亮或过暗。

金相显微镜MM-4XC说明书部件名称1目镜 2.观察/摄影功能切换推杆 3.镜体锁紧螺钉 4.三目头 5.限位手轮6台面纵向移动手轮7亮度调节旋钮8.台面横向移动手轮9.电源开关10.视场光栏调中螺钉11.聚光灯调节手柄12.灯泡垂直方向调节旋钮13.灯泡横向调节旋钮14.灯箱15.滤色片座16.孔径光栏调节手柄17.视场光栏调节手柄18.物镜19.载物台20.压簧片21.双目头22.起偏振器23.灯箱锁紧螺钉24.调节松紧手轮25.粗动调节手轮26.微动调焦手轮27.带保险丝座的电源插座28.电源插头技术规范三目头：倾斜30°。

转换器：四孔滚珠内定位转换器目镜：10×大视野目镜，焦距25mm，视场Φ18mm。

载物台：双层机械移动式载物台，大小：180mm×150mm，移动范围：15mm×15mm。

滤色镜：蓝滤色片、绿滤色片、黄滤色片和磨砂玻璃。

照明：6V/20w卤素灯，亮度可调，输入电压：220V/50Hz或110V/50Hz。

安装说明1.把各部分的包装移出，如有需要请把包装保留，以便日后搬运仪器。

2.董凯镜体锁紧螺钉，旋转三目头或双目头面向仪器的正面，然后拧紧锁紧螺钉。

3.依次将物镜安装到转换镜上中。

4.把目镜筒的防尘罩取下然后目镜分别插入目镜筒中。

5.安装灯箱。

把灯箱电源插头插入主体电源输出口。

6.把电源线接到相适配的电源插座上。

基本操作1.照明装置的操作1)照明器的电源开关和亮度调节旋钮在一起的右下方。

整个电气系统都受保险丝管的保护，保险丝座在电源插座内。

2)打开电源开关，是照明器处于工作状态，参照图2.如果灯不亮，请检查亮度调节旋钮是否处于过低的位置。

注意：尽量不要使亮度长时间处在最亮位置，以免降低灯泡使用寿命。

2.调焦装置的操作1）粗动控制由位于架身两侧的粗动手轮实现，微动调焦则由同轴的微动调焦手轮实现。

这种同轴的设计提供方便和自流现象。

2）调焦通过转动任一调焦手轮均可以升高或者降低首轮的最小格值是2μm。

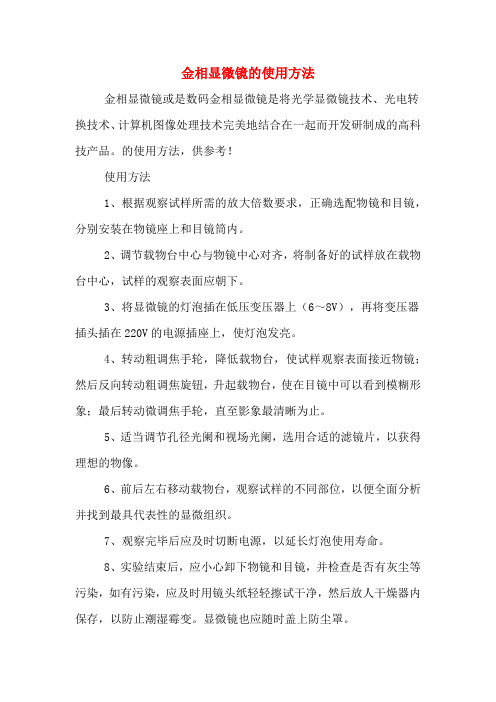

金相显微镜的使用方法金相显微镜或是数码金相显微镜是将光学显微镜技术、光电转换技术、计算机图像处理技术完美地结合在一起而开发研制成的高科技产品。

的使用方法，供参考！使用方法1、根据观察试样所需的放大倍数要求，正确选配物镜和目镜，分别安装在物镜座上和目镜筒内。

2、调节载物台中心与物镜中心对齐，将制备好的试样放在载物台中心，试样的观察表面应朝下。

3、将显微镜的灯泡插在低压变压器上（6～8V），再将变压器插头插在220V的电源插座上，使灯泡发亮。

4、转动粗调焦手轮，降低载物台，使试样观察表面接近物镜；然后反向转动粗调焦旋钮，升起载物台，使在目镜中可以看到模糊形象；最后转动微调焦手轮，直至影象最清晰为止。

5、适当调节孔径光阑和视场光阑，选用合适的滤镜片，以获得理想的物像。

6、前后左右移动载物台，观察试样的不同部位，以便全面分析并找到最具代表性的显微组织。

7、观察完毕后应及时切断电源，以延长灯泡使用寿命。

8、实验结束后，应小心卸下物镜和目镜，并检查是否有灰尘等污染，如有污染，应及时用镜头纸轻轻擦试干净，然后放人干燥器内保存，以防止潮湿霉变。

显微镜也应随时盖上防尘罩。

日常维护为保证系统的使用寿命及可靠性，注意以下事项：1.试验室应具备三防条件：防震（远离震源）、防潮（使用空调、干燥器）、防尘（地面铺上地板）；电源：220V+-10%,50HZ温度：0度-40度.2.调焦时注意不要使物镜碰到试样，以免划伤物镜。

3.当载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜，以免划伤物镜。

4.亮度调整切忌忽大忽小，也不要过亮，影响灯泡的使用寿命，同时也有损视力。

5.所有（功能）切换，动作要轻，要到位。

6.关机时要将亮度调到最小。

7.非专业人员不要调整照明系统（灯丝位置灯），以免影响成像质量。

8.更换卤素灯时要注意高温，以免灼伤；注意不要用手直接接触卤素灯的玻璃体。

9.关机不使用时，将物镜通过调焦机构调整到最低状态。

金相显微镜操作规程引言概述：金相显微镜是一种广泛应用于金属材料研究和质量控制领域的重要仪器。

它通过对金属材料的显微观察，可以揭示材料的组织结构、晶粒大小和分布、相含量等信息。

为了正确操作金相显微镜，下面将详细介绍金相显微镜的操作规程。

一、准备工作1.1 清洁工作台和显微镜：使用干净的软布或者纸巾轻轻擦拭工作台面和显微镜外壳，确保表面干净无尘。

1.2 准备试样：根据需要，选择合适的试样进行金相分析，并将试样切割成适当的尺寸和形状。

1.3 安装试样：将试样放置在试样台上，并使用夹具或者磁力吸附装置固定试样，确保试样稳定。

二、调整显微镜2.1 调整光源：打开显微镜的光源，并调整亮度适宜，确保试样表面均匀照射。

2.2 调整目镜：通过转动目镜调节焦距，使得目镜中的目标清晰可见。

2.3 调整物镜：选择合适的物镜倍数，并通过转动物镜调节焦距，使得试样显微结构清晰可见。

三、观察试样3.1 调整放大倍数：根据需要，选择合适的放大倍数，观察试样的整体显微结构。

3.2 观察晶粒结构：通过调整焦距和光源亮度，观察试样中的晶粒结构，注意观察晶粒的大小、形状和分布情况。

3.3 观察相含量：通过调整光源的亮度和对照度，观察试样中不同相的含量和分布情况，注意观察相的颜色和形态特征。

四、拍摄和测量4.1 拍摄试样照片：根据需要，使用相机或者显微镜自带的拍摄功能，拍摄试样的显微照片，确保照片清晰可见。

4.2 测量晶粒大小：使用显微镜配套的显微测量软件，对试样中的晶粒进行测量，获取晶粒的尺寸和分布数据。

4.3 分析相含量：使用显微镜配套的图象分析软件，对试样中不同相的含量进行分析，获取相含量和相分布的数据。

五、清洁和保养5.1 关闭光源：使用后，及时关闭显微镜的光源，避免长期使用造成设备损坏。

5.2 清洁试样台：将试样台上的残留试样和杂物清理干净，保持试样台的整洁。

5.3 保养显微镜：定期使用专用的显微镜清洁剂和软布对显微镜进行清洁，避免灰尘和污垢对显微镜镜头的影响。

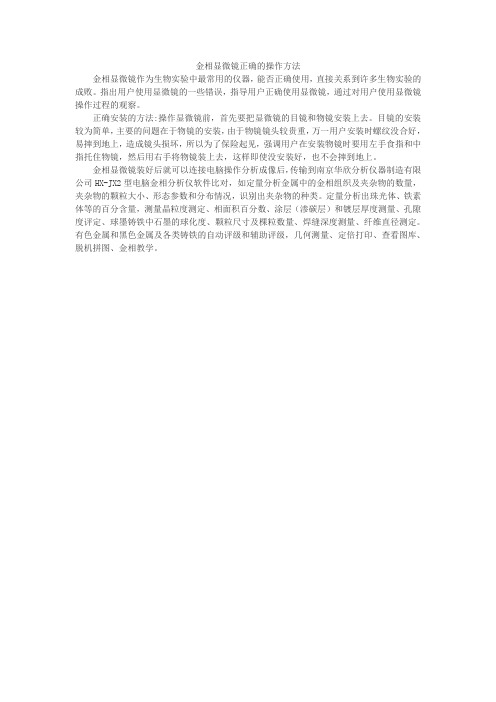

金相显微镜正确的操作方法
金相显微镜作为生物实验中最常用的仪器，能否正确使用，直接关系到许多生物实验的成败。

指出用户使用显微镜的一些错误，指导用户正确使用显微镜，通过对用户使用显微镜操作过程的观察。

正确安装的方法:操作显微镜前，首先要把显微镜的目镜和物镜安装上去。

目镜的安装较为简单，主要的问题在于物镜的安装，由于物镜镜头较贵重，万一用户安装时螺纹没合好，易摔到地上，造成镜头损坏，所以为了保险起见，强调用户在安装物镜时要用左手食指和中指托住物镜，然后用右手将物镜装上去，这样即使没安装好，也不会摔到地上。

金相显微镜装好后就可以连接电脑操作分析成像后，传输到南京华欣分析仪器制造有限公司HX-JX2型电脑金相分析仪软件比对，如定量分析金属中的金相组织及夹杂物的数量，夹杂物的颗粒大小、形态参数和分布情况，识别出夹杂物的种类。

定量分析出珠光体、铁素体等的百分含量，测量晶粒度测定、相面积百分数、涂层（渗碳层）和镀层厚度测量、孔隙度评定、球墨铸铁中石墨的球化度、颗粒尺寸及棵粒数量、焊缝深度测量、纤维直径测定。

有色金属和黑色金属及各类铸铁的自动评级和辅助评级，几何测量、定倍打印、查看图库、脱机拼图、金相教学。

金相显微镜操作规程一、引言金相显微镜是一种用于金属材料的显微分析和观察的仪器，具有高分辨率和放大倍数高的特点。

本操作规程旨在指导操作人员正确使用金相显微镜，确保观察结果的准确性和可靠性。

二、设备准备1. 检查金相显微镜的外观，确保无损坏和松动部件。

2. 检查显微镜的电源线是否牢固连接，并接通电源。

3. 打开显微镜的光源开关，调节亮度到适当的水平。

4. 检查显微镜的物镜、目镜和滤光片是否干净，如有污垢需用干净的棉纱蘸取适量酒精擦拭干净。

三、标本制备1. 准备金属标本，并将其切割成适当的尺寸。

2. 将切割好的标本进行打磨，直到表面光滑平整。

3. 清洗标本，使用酒精和棉纱擦拭表面，确保无尘和污垢。

4. 在标本上涂抹一层薄薄的腊膜，以保护标本表面。

四、标本安装1. 将制备好的标本放置在显微镜的标本台上，确保标本稳固。

2. 使用显微镜的焦距调节装置，将标本移动到焦点位置。

3. 调节显微镜的放大倍数，选择适当的目镜和物镜组合。

五、观察操作1. 使用显微镜的焦距调节装置，使图像清晰可见。

2. 调节显微镜的光源，确保光线均匀且适度。

3. 使用显微镜的调节旋钮，调整对比度和亮度，以获得最佳观察效果。

4. 观察标本时，可使用显微镜的移动平台，对标本进行移动和调整。

5. 如需拍摄标本图像，可使用显微镜配备的数码相机或手机相机进行拍摄。

六、结果分析1. 对观察到的标本图像进行分析和描述，注意细节和特征。

2. 根据观察结果，结合金相显微镜的放大倍数，进行材料的组织结构和成分分析。

七、设备维护1. 每次使用后，将显微镜的物镜和目镜进行清洁，使用棉纱蘸取适量酒精擦拭干净。

2. 定期检查显微镜的电源线和连接线，确保无损坏和松动。

3. 定期检查显微镜的光源，确保亮度和均匀度。

4. 定期检查显微镜的焦距调节装置和调节旋钮，确保灵活和准确。

八、安全注意事项1. 在操作金相显微镜时，应注意避免直接观察强光源，以免对眼睛造成伤害。

2. 使用酒精进行清洁时，应注意避免火源和明火，以免引发火灾。

金相显微镜操作规程一、引言金相显微镜是金属材料显微组织分析的重要工具，通过显微观察和分析，可以揭示材料的组织结构、晶粒大小和分布、相的种类和比例等信息。

为了正确、高效地操作金相显微镜，本文将详细介绍金相显微镜的操作规程。

二、设备准备1. 确保金相显微镜处于稳定的工作状态，检查电源和照明系统是否正常。

2. 准备好所需的样品切片，并确保样品表面平整、无明显污染和损伤。

3. 准备好所需的显微镜镜头和滤光片，根据需要选择合适的倍率和照明方式。

三、样品装置1. 打开显微镜的样品台，并将样品放置在台面上。

2. 调整样品台的位置，使样品处于合适的观察位置。

3. 使用样品夹固定样品，确保样品不会移动或晃动。

四、调整照明系统1. 打开照明系统，调整光源亮度适合观察。

2. 根据需要选择透射光或反射光模式，并调整合适的照明方式。

3. 根据样品的性质和要求，选择合适的滤光片，并安装在显微镜上。

五、调整显微镜镜头1. 使用低倍镜（如10倍）初步观察样品，调整焦距和聚焦，使样品清晰可见。

2. 使用高倍镜（如50倍或100倍）进一步观察样品，调整焦距和聚焦，以获得更清晰的图像。

3. 根据需要，可以使用油浸镜头进行更高倍率的观察，注意在使用油浸镜头时，要先涂抹适量的油浸液。

六、观察和分析1. 使用显微镜的目镜和物镜，观察样品的细节结构。

2. 根据需要，可以使用显微镜的调焦手轮进行微调，以获得更清晰的图像。

3. 观察并记录样品的晶粒形状、大小和分布情况，以及不同相的存在和比例。

4. 可以使用显微镜的测量功能，测量晶粒尺寸、相的体积分数等参数。

5. 根据观察结果，进行样品的显微组织分析，并记录相关数据和结论。

七、操作注意事项1. 操作金相显微镜时，要轻拿轻放，避免碰撞和摔落。

2. 使用显微镜时，要注意保持镜头和样品的清洁，避免污染和损伤。

3. 在操作过程中，要注意调节照明亮度和对比度，以获得清晰的图像。

4. 在使用油浸镜头时，要注意避免油液进入显微镜内部，以免损坏设备。

金相显微镜操作规程一、引言金相显微镜是一种常用的金相材料分析仪器，广泛应用于金属材料的显微组织分析和表面形貌观察。

本操作规程旨在明确金相显微镜的操作步骤和注意事项，以确保操作人员的安全和实验结果的准确性。

二、设备准备1. 确保金相显微镜处于稳定的工作状态，检查电源和接地是否正常。

2. 准备样品切片，确保切片平整、无明显损伤，并清洁干净。

3. 准备显微镜镜头和物镜，确保镜片清洁并无污损。

4. 准备显微镜台面和光源，确保台面平整并有足够的光照。

三、样品安装1. 打开显微镜仪器，调整目镜和物镜，使其对焦。

2. 将样品切片放置在显微镜台面上，调整样品位置和角度，使其与光源垂直。

3. 使用样品夹固定样品切片，确保切片不会挪移或者滑落。

四、显微镜操作1. 调整光源亮度，使其适合观察样品。

2. 使用目镜调焦手轮，使样品清晰可见。

3. 选择合适的物镜放大倍数，观察样品的细节。

4. 使用显微镜台面上的挪移手轮，调整样品的位置和焦距。

5. 观察样品的显微组织结构或者表面形貌，并记录所见到的特征。

6. 如有需要，可以调整光源的角度或者使用偏光装置进行观察。

五、操作注意事项1. 操作人员应穿戴实验室安全装备，如实验服、手套和护目镜。

2. 在操作过程中，应注意避免触摸显微镜镜头和物镜，以免损坏。

3. 操作人员应避免用力过大或者过快地调节显微镜的焦距和位置，以免影响观察结果。

4. 操作结束后，应及时关闭显微镜，清理工作台和样品切片，保持实验室的整洁和安全。

六、常见故障和解决方法1. 显微镜图象不清晰：调整物镜和目镜的焦距，清洁镜片。

2. 光源亮度不足：调整光源亮度开关或者更换灯泡。

3. 样品切片挪移或者滑落：确保样品夹固定坚固，调整样品位置和角度。

4. 其他故障：如遇到其他故障，请及时联系维修人员进行处理。

七、安全注意事项1. 操作人员应注意遵守实验室的安全规定，确保自身安全。

2. 在操作过程中，应避免直接观察强光源，以免对眼睛造成损伤。

金相显微镜的操作要点及注意事项金相显微镜是一种用于金属和合金材料的显微分析工具，可以观察和分析材料的显微结构和组织。

正确的操作和注意事项对于获得准确的观察结果和保护设备的安全至关重要。

以下是金相显微镜的操作要点和注意事项:1.开机和关闭:-首先检查插头和电源线是否连接牢固。

-打开电源开关。

-打开冷光源的电源开关。

-在关闭设备时，先关闭冷光源的电源，然后再关闭电源开关。

2.标本准备:-将待观察的金属或合金样品切割成适当大小，并尽量保持表面平整。

-使用砂纸和磨粉将样品的表面磨平，以消除切割过程中的痕迹。

-清洗样品，使用丙酮或酒精擦拭以去除油脂和杂质。

-在磨剂上涂抹薄薄一层导电涂层，确保样品与显微镜之间的电导。

3.标本安装:-将样品放置在显微镜台上，并使用夹持装置固定住，确保样品不会移动。

-调整显微镜的位置和角度，使样品处于最佳观察位置。

4.调焦:-使用目镜调焦手轮将样品放大至清晰可见的位置。

-使用物镜调焦手轮进一步调整焦距，使样品的显微细节更加清晰。

5.光源调节:-根据需要调整冷光源的亮度。

亮度过低会导致图像暗淡，亮度过高则可能造成图像的过曝。

-调整光源的偏振器和滤光片，以增强或减弱样品的反射或折射光。

6.特殊设置:-如果需要观察样品的表面和横截面，可以使用横截式光学系统，并根据需要调整横截面光源的角度和亮度。

-如果需要观察样品的组织结构，可以使用显微照相机通过目镜拍摄图像。

7.注意事项:-在操作显微镜之前，确保自己的手部干净，并避免用手直接触摸样品，以防止油脂和杂质污染样品表面。

-注意不要将显微镜的物镜头碰撞到样品上，以防划伤或损坏物镜。

-在移动样品或调节显微镜位置时，应小心缓慢操作，以免造成样品移动或损坏设备。

-使用样品切割机、磨粉、丙酮等化学品时要注意安全操作，并按照操作规程使用和储存。

-镜头和物镜可以使用气泡纸或纯棉布轻轻擦拭，不要使用纸巾或手指直接触摸镜头。

综上所述，正确的操作和注意事项对金相显微镜的使用至关重要。

金相显微镜操作规程金相显微镜属于精密光学仪器，为了保证金相显微镜系统正常的发挥功能，特制定本规程。

金相显微镜由专人使用，专人负责日常维护、保养。

任何人未经许可，不得调试该设备。

金相显微镜系统的操作步骤及日常维护、保养注意事项如下：一、显微镜部分1、本仪器配置有便携式磨光机，先通过磨光机对样品进行磨抛。

将物品腐蚀后待用显微镜观察。

2、先将目镜装入目镜筒中，将照明电源灯座安装好灯泡后插入到灯箱中。

按所需放大倍数将物镜放入物镜筒中，将显微镜放置在样品表面。

3、打开磁力底座开关，此时显微镜底座将牢牢的吸附在被观察表面，然后慢慢的旋转调焦手轮，对准经过抛光处理的金相样品直至样品清晰为止。

此时可根据需要调整电源箱亮度旋钮得到满意的亮度。

4、此时可调节工作台手轮来移动显微镜从而观察不同的部位。

二、计算机及图像分析系统将金相显微镜里观察到的信息便转换到视频接口和摄像头，打开计算机，启动图象分析软件，即可观察到来自金相显微镜的实时的图像，找到关心的视场后将其采集、处理。

三、日常维护、保养及注意事项为保证系统的使用寿命及可靠性，注意以下事项：1、试验室应具备三防条件：防震（远离震源）、防潮（使用空调、干燥器）、防尘（地面铺上地板）。

2、调焦时注意不要使物镜碰到试样，以免划伤物镜。

3、当载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜，以免划伤物镜。

4、亮度调整切忌忽大忽小，也不要过亮，影响灯泡的使用寿命，同时也有损视力。

5、所有（功能）切换，动作要轻，要到位。

6、关机时要将亮度调到最小。

7、关机不使用时，将物镜通过调焦机构调整到最低状态。

8、如果镜面上有污秽，可用脱脂棉签蘸2:8比例（无水酒精：乙醚）混合液体擦拭，不要用其他液体，以免损伤目镜。

注意不要将油剂碰到光学零件。

9、物镜、目镜使用后装入箱内，目镜筒请盖好，显微镜不用时放箱子内或者用罩子罩好。
