闭合导线内业计算

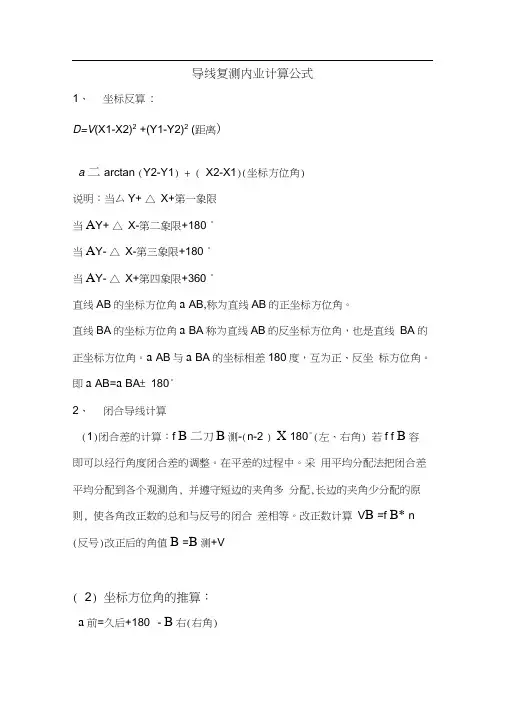

导线复测内业计算公式1、坐标反算:D=V(X1-X2)2 +(Y1-Y2)2 (距离)a二arctan (Y2-Y1) + ( X2-X1)(坐标方位角)说明：当厶Y+ △ X+第一象限当A Y+ △ X-第二象限+180 °当A Y- △ X-第三象限+180 °当A Y- △ X+第四象限+360 °直线AB的坐标方位角a AB,称为直线AB的正坐标方位角。

直线BA的坐标方位角a BA称为直线AB的反坐标方位角，也是直线BA的正坐标方位角。

a AB与a BA的坐标相差180度，互为正、反坐标方位角。

即a AB=a BA± 180°2、闭合导线计算(1)闭合差的计算：f B二刀B测-(n-2 ) X 180°(左、右角) 若f f B容即可以经行角度闭合差的调整。

在平差的过程中。

采用平均分配法把闭合差平均分配到各个观测角, 并遵守短边的夹角多分配,长边的夹角少分配的原则, 使各角改正数的总和与反号的闭合差相等。

改正数计算V B =f B* n (反号)改正后的角值B =B测+V( 2) 坐标方位角的推算：a前=久后+180° - B右(右角)a前=口后-180 - B左(左角)（3）坐标增量计算闭合差计算与改正：△ X=l x Cos a AB △ Y I x Sin a AB （I 是距离）fx= £△ X 测fy= £△ Y 测f= V fx2 + fy 2K=f - L=1 - （L -f）v «容（L 是路线的全长）若K v K容可进行坐标增量闭合差的改正，就是将fx、fy按边长成正比反号分配到各坐标增量上。

反之则重测。

改正数计算:Vx（y）= fx（y）-L x I （反号）改正后坐标增量：△ X后=△ X+Vx △ Y后二A Y+ Vy（4）导线点坐标计算：X=X0+\ X 后Y二Y0+XY 后3、附和导线计算（1）闭合差的计算：f B =刀8测-a终-a始+n x 180°（左角）f B =刀8测-a始-a终+n x 180°（右角）若f f B容即可以经行角度闭合差的调整。

闭合导线测量内业计算步骤闭合导线测量内业计算就像是一场有趣的数字解谜游戏呢。

一、角度闭合差的计算与调整。

咱先算出角度闭合差呀。

理论上来说，闭合导线的内角和是有个固定值的，就像数学里的公式一样，根据多边形内角和公式（n - 2）×180°（n是边数）算出来理论内角和。

然后把我们实际测量的那些内角加起来，一减就得到角度闭合差啦。

这个差值可不能太大哦，如果太大就说明测量的时候可能出了些小问题。

得到这个闭合差后呢，就把它平均分配到每个观测角上，这样就调整好角度啦。

二、坐标方位角的推算。

接下来就是坐标方位角的推算啦。

这就像是在给每个边确定一个方向呢。

从已知的起始边方位角开始，按照调整后的角度，依次推算出其他边的坐标方位角。

这个过程就像是沿着导线一步步走，每到一个转角就根据角度的变化来确定下一段路的方向，可有意思啦。

三、坐标增量的计算。

然后呢，我们要计算坐标增量。

根据坐标方位角和边长，就像根据方向和距离来确定位置的变化一样。

用边长乘以这个边的坐标方位角的正弦或者余弦值，就能得到纵坐标增量和横坐标增量啦。

这里要特别细心哦，正弦对应纵坐标，余弦对应横坐标，可别搞混啦。

四、坐标增量闭合差的计算与调整。

算出坐标增量之后，就该算坐标增量闭合差了。

理论上，闭合导线的坐标增量总和应该是零呀，因为绕一圈最后要回到原点嘛。

但是实际测量计算出来的往往不是零，这个差值就是坐标增量闭合差。

这个闭合差也得调整呢，按照边长的比例把这个差值分配到各个坐标增量上。

五、坐标计算。

最后就是计算各点的坐标啦。

从已知点的坐标开始，加上调整后的坐标增量，就像走一步算一步的位置一样，这样就可以算出闭合导线上各个点的坐标啦。

整个闭合导线测量内业计算就完成啦，就像完成了一次有趣的数字旅程呢。

闭合导线内业计算闭合导线必须满足的条件：一是多边形的内角和条件，二是坐标条件。

闭合导线按下述步骤进行计算。

（1） 角度闭合差计算与调整。

12边形内角和理论值为∑理β= ()180212⨯-º = 1800º由于测角误差的影响，使观测所得的内角和∑测β不等于理论值∑理β，二者之差称为角度闭合差，用ƒβ表示ƒβ=∑测β—∑理β= 1800º01′37″—(12—2)⨯180º= 1′37″ 对于图根导线，角度闭合差容许值一般为ƒ允β= ±≈''1206208″≥ƒβ= 97″当角度闭合差ƒβ≤ ƒ允β时，将角度闭合差以相反的符号平均分配给各观测角，即在每个角度观测值上加一个改正数υ= -12βf = -1279''= -8″余 -1″ 65→D Θ=73.138 最小∴将余数-1″调整到∠6上 即 改正后各角值为∠1=48º51′35″ ∠2=219º56′39″ ∠3=95º08′58″ ∠4=194º04′54″ ∠5=230º07′02″ ∠6=122º04′39″ ∠7=93º21′05″ ∠8=111º52′05″ ∠9=234º49′32″ ∠10=107º20′29″ ∠11=91º30′55″ ∠12=250º52′07″检验：∑改β=∠1+ …… +∠12=1800º=∑理β（2）导线各边坐标方位角的推算。

角度闭合差调整好后，用改正后的角值从第一边的已知方位角开始依次推算出其他各边的方位角。

已知第一条边的方位角1α= 0º 其他方位角的计算式：2α= 0º+180º+219º56′39″- 360º=39º56′39″ 3α=39º56′39″+180º+95º08′58″=315º05′37″4α=315º05′37″-180º+194º04′54″=329º10′31″5α=329º10′31″-180º+230º07′02″-360º=19º17′33″6α=19º17′33″+180º+122º04′39″=321º22′12″ 7α=321º22′12″-180º+93º21′05″=234º43′17″ 8α=234º43′17″-180º111º52′05″=166º35′22″ 9α=166º35′22″+180º+234º49′32″-360º=211º24′51″10α=211º24′51″-180º+107º20′29″=148º45′23″11α=148º45′23″+180º+91º30′55″-360º=60º16′18″ 12α=60º16′18″+180º+250º52′07″-360º=131º08′25″ 1α=131º08′25″+180º+48º51′35″-360º=0º（3）坐标增量及坐标增量闭合差的计算与调整。

全站仪闭合及符合导线测量内业计算方法首先，进行闭合测量后，需要记录下所有测量点的坐标数据，包括水平方向的坐标和垂直方向的坐标。

接下来，计算每个点的测量起点和终点之间的距离。

可以通过勾股定理来计算，即根据水平方向坐标和垂直方向坐标的差值，计算得到平面距离。

然后，计算闭合差。

闭合差是用于表示测量结果的误差大小的一个指标。

可以通过计算测量起点和终点之间的平面距离差来得到。

如果闭合差较大，则需要进行进一步的校正。

最后，进行误差校正。

根据闭合差的大小和具体测量情况，采取不同的误差校正方法。

常见的误差校正方法包括调整仪器的水平和垂直仪器轴线、加入高程改正数、进行重心校正等。

在进行测量时，需要注意以下几点：
1.确保仪器的水平度和稳定性。

仪器的水平度和稳定性是影响闭合误差的重要因素，应该定期检查和校正。

2.选择合适的仪器和测量方法。

不同的仪器和测量方法对闭合误差的影响不同，要根据具体情况选择合适的仪器和方法。

3.增加控制点的数量。

增加控制点的数量可以提高闭合测量的准确性和可靠性，减少闭合误差。

4.注意环境因素的影响。

在进行测量时，要注意环境因素对测量结果的影响，如天气、地形、地物等因素。

总之，全站仪闭合是测量过程中必不可少的一步，闭合误差的计算和校正是保证测量结果准确性和可靠性的重要环节。

只有通过合理的计算方法和校正措施，才能得到符合导线测量要求的内业计算结果。

闭合导线内业计算公式1. 引言在测量和勘测中，闭合导线是一种常用的测量方式。

闭合导线是指通过一系列的测量点，再返回起点形成一个闭合的测量环路。

在进行闭合导线测量时，需要进行一系列的内业计算，以获得最终的测量结果。

本文将介绍闭合导线内业计算的公式和步骤。

2. 闭合导线内业计算公式2.1. 总距离计算公式闭合导线的总距离可以通过测量点的坐标计算得出。

假设闭合导线由n个测量点组成，测量点的坐标分别为(x1,y1), (x2,y2), …, (x n,y n)，则闭合导线的总距离为：$$ D = \\sum_{i=1}^{n-1} \\sqrt{(x_i - x_{i+1})^2 + (y_i - y_{i+1})^2} +\\sqrt{(x_n - x_1)^2 + (y_n - y_1)^2} $$其中，D为闭合导线的总距离。

2.2. 方位角调整公式闭合导线中的每个测量点都有一个方位角，方位角是以水平方向为基准的角度。

在进行内业计算时，需要对方位角进行调整，以确保闭合导线的起点和终点方位角相等。

假设闭合导线的起点方位角为$\\alpha$度，终点方位角为$\\beta$度，则方位角的调整量为：$$ \\Delta \\theta = \\frac{\\beta - \\alpha}{n} $$其中，$\\Delta \\theta$为方位角的调整量，n为闭合导线的测量点数量。

2.3. 差角和校正公式在实际测量中，闭合导线的测量角度会存在一定的误差，需要通过差角和校正公式进行修正。

闭合导线的差角可以通过测量角度与理论角度的差值得出。

假设闭合导线的测量角度为$\\theta_i$度，理论角度为$\\theta_{i, th}$度，闭合导线的差角为：$$ \\Delta \\theta_i = \\theta_i - \\theta_{i, th} $$闭合导线的总差角为：$$ \\Delta \\theta = \\sum_{i=1}^{n-1} \\Delta \\theta_i + \\theta_n -\\theta_{n, th} $$其中，$\\Delta \\theta_i$为第i个测量角的差角，$\\Delta \\theta$为闭合导线的总差角。

闭合及附合导线测量内业计算方法(好东西)1. 导线方位角计算公式当β为左角时α前=α后+β左-180°当β为右角时α前=α后-β右+180°2. 角度闭合差计算fβ=(α始-α终)+∑β左-n*180°fβ=(α始-α终)-∑β右+n*180°3. 观测角改正数计算公式Vβ=±fβ/ n若观察角为左角，应以与闭合差相反的符合分配角度闭合差，若观察角为右角，应以与闭合差相同的符合分配角度闭合差。

4. 坐标增量闭合差计算∑△X=X终-X始∑△Y= Y终-Y始Fx=∑△X测-∑△XFY=∑△Y测-∑△Y5. 坐标增量改正数计算公式VX=- Fx/∑D³DiVY=-FY/∑D³Di² ²所以：∑VX= - Fx ∑VY= - FY6. 导线全长绝对闭合差F=SQR（FX^2+FY^2）7. 导线全长相对闭合差K=F/∑D=1/∑D/F8. 坐标增量计算导线测量的内业方法本人不才悉心整理出来的望能给同行业人士提供点资料（一）闭合导线内业计算已知A点的坐标XA＝450.000米，YA＝450.000米，导线各边长，各内角和起始边AB的方位角αAB如图所示，试计算B、C、D、E各点的坐标。

1角度闭合差：图6—8 闭合导线算例草图角度的改正数△β为：2、导线边方位角的推算BC边的方位角CD边的方位角AB边的方位角右角推算方位角的公式：（校核）3、坐标增量计算设D12、α12为已知，则12边的坐标增量为：4、坐标增量闭合差的计算与调整因为闭合导线是一闭合多边形，其坐标增量的代数和在理论上应等于零，即：但由于测定导线边长和观测内角过程中存在误差，所以实际上坐标增量之和往往不等于零而产生一个差值，这个差值称为坐标增量闭合差。

分别用表示：缺口AA′的长度称为导线全长闭合差，以f表示。

由图可知：图6—9 闭合导线全长闭合差导线相对闭合差。

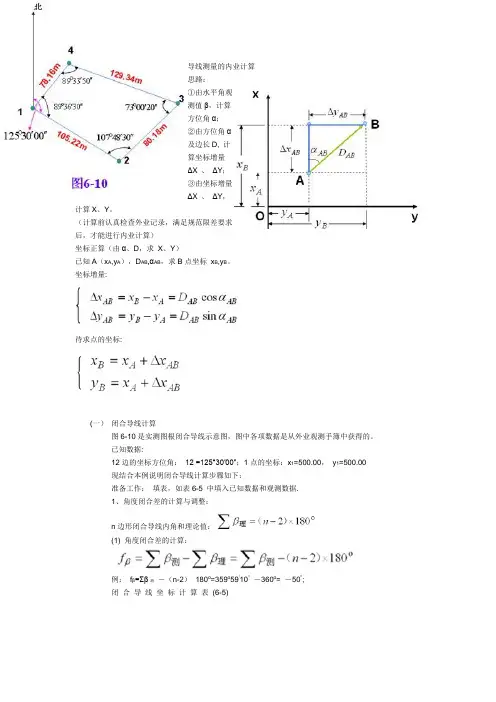

导线测量的内业计算思路：①由水平角观测值β，计算方位角α；②由方位角α及边长D, 计算坐标增量ΔX 、ΔY；③由坐标增量ΔX 、ΔY，计算X、Y。

（计算前认真检查外业记录，满足规范限差要求后，才能进行内业计算）坐标正算（由α、D，求X、Y）已知A（x A,y A），D AB,αAB，求B点坐标x B,y B。

坐标增量:待求点的坐标:(一）闭合导线计算图6-10是实测图根闭合导线示意图，图中各项数据是从外业观测手簿中获得的。

已知数据:12边的坐标方位角：12 =125°30′00″；1点的坐标：x1=500.00，y1=500.00现结合本例说明闭合导线计算步骤如下：准备工作：填表，如表6-5 中填入已知数据和观测数据.1、角度闭合差的计算与调整：n边形闭合导线内角和理论值：(1) 角度闭合差的计算：例：fβ=Σβ测－（n-2）×180o=359o59'10"－360o= －50";闭合导线坐标计算表(6-5)(2) 角度容许闭合差的计算（公式可查规范）（图根导线）若：f测≤ fβ容，则：角度测量符合要求，否则角度测量不合格，则1）对计算进行全面检查，若计算没有问题，2）对角度进行重测本例：fβ= －50″根据表6-5可知，=±120″则fβ<fβ容，角度测量符合要求3) 角度闭合差fβ的调整：假定调整前提是：假定所有角的观测误差是相等的，角度改正数：（n—测角个数）角度改正数计算，按角度闭合差反号平均分配，余数分给短边构成的角。

检核：改正后的角度值：检核：2、推算导线各边的坐标方位角推算导线各边坐标方位角公式：根据已知边坐标方位角和改正后的角值推算，(二）式中，α前、α后表示导线前进方向的前一条边的坐标方位角和与之相连的后一条边的坐标方位角。

β左为前后两条边所夹的左角，β右为前后两条边所夹的右角，据此，由第一式求得：1.计算A-B的方位角，测站B上观测的左角（导线前进方向左侧的水平角）为70…17‟18.5…，则B-C的方位角推算公式如下：B-C的方位角=A-B的方位角+测站B处的左角其中，难点在于方位角计算时加减180度的判断，其判断流程如下：1. （A-B的方位角+测站B处的左角）结果是否小于180度？（1）是；结果小于180度：则B-C的方位角= A-B的方位角+ 测站B处的左角+ 180度(2) 否；结果大于180度：该情况下，又有两种情况：即（A-B的方位角+ 测站B处的左角- 180度）结果是否大于360度？a. 是；结果大于360度，则B-C的方位角= A-B的方位角+ 测站B处的左角- 180度-360度b. 否；结果小于360度，则B-C的方位角= A-B的方位角+ 测站B处的左角- 180度关键就是通过（A-B的方位角+测站B处的左角）的结果来判段：是否大于180度，或大于360度。

测绘中级附合导线测量的内业计算的方法步骤-CAL-FENGHAI.-(YICAI)-Company One1第三节 导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。

计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。

然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。

一、坐标计算的基本公式1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。

如图6-10所示，已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。

直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。

由图6-10可看出坐标增量的计算公式为：⎭⎬⎫=-=∆=-=∆AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos （6-1）y图6-10 坐标增量计算根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。

坐标增量正、负号的规律如表6-5所示。

表6-5 坐标增量正、负号的规律则B 点坐标的计算公式为：⎭⎬⎫+=∆+=+=∆+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos （6-2） 例6-1 已知AB 边的边长及坐标方位角为456380m 62.135'''︒==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。

解 根据式（6-2）得m 62.792456380sin m 62.135m 82.658sin m 68.457456380cos m 62.135m 56.435cos ='''︒⨯+=+=='''︒⨯+=+=AB AB A B AB AB A B D y y D x x αα2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。

《建筑工程测量》闭合导线测量的内业计算导线测量的内业工作是计算出各导线点的坐标(x,y)。

在进行计算之前,首先应对外业观测记录和计算的资料检查核对,同时亦应对抄录的起算数据进一步复核,当资料没有错误和遗漏,而且精度符合要求时,方可进行导线的计算工作。

下面介绍闭合导线的计算方法与过程。

1.角度闭合差的计算与调整①角度闭合差的计算闭合导线规定测内角,而多边形内角总和的理论值为:∑β理=(n-2)×180°式中,n为内角的个数。

测量过程中,误差是不可避免的,实际测量的闭合导线内角之和∑β测与其理论值∑β理会有一定的差别,两者之间的差异称为角度闭合差fβ,即: fβ=∑β测-∑β理=∑β测-(n-2)×180°(6.6)不同等级的导线规定有相应的角度闭合差容许值,见表1。

表1 各级导线的主要技术要求等级测图比例尺附合导线长度/km平均边长/m测角中误差/(″)测回数角度闭合差/(″)导线全长相对闭合差6″级仪器2″级仪器一级 2.5250±542±10″√n1/10000二级 1.8180±831±16″√n1/7000三级 1.2120±1221±24″√n1/5000图根1∶500 500 75 ±20 — 1±40″√n1/2 0001∶1 000 1 000 110 1∶2 0002 000180若f β≤f β允,进行角度闭合差的调整；若f β>f β允,角度闭合差超限，则应查找原因,必要时应进行返工重测。

② 角度闭合差的调整当f β≤f β允,进行角度闭合差的调整，因各角都是在同精度条件下观测的,故可将闭合差按相反符号平均分配到各角上,即改正数为:当f β不能被n 整除时,余数应分配在含有短边的夹角上。

改正数的和应与闭合差的关系为∑V βi =-f β,以此来校核计算是否有误。

1、导线内业计算基本原理（1）坐标的正算x B=x A+Δx AB Δx AB=S AB cosαABy B=y A+Δy AB Δy AB=S AB sinαAB（2）坐标的反算tanαAB=Δy AB/Δx AB=(y B- y A)/(x A-x B)S AB =（3）坐标方位角的传递根据坐标方位角之间的几何关系，可以得到如下计算公式：当水平角为左角时，α前=α后+β左-180O当算出的角度为负值时，加360O转换为正角。

当水平角为右角时，α前=α后-β右+180O当算出的角度为负值时，加360O转换为正角。

6.2普通导线测量随着测绘科学技术的不断发展，电磁波测距和电子计算机技术的广泛应用，以导线测量的方法来建立平面控制网得到迅速推广。

导线的布设形式有下述几种：1.闭合导线闭合导线是从一个已知点出发，最后仍回到这个已知点。

如图6-2所示，由已知控制点1出发，经过2、3、4、5、6点最后仍闭合到1点，形成一个闭合多边形。

2.附合导线敷设在两个已知点之间的导线，称为附合导线。

如图6-5所示，由已知点B 和已知方向αAB 出发，经过导线点1、2、3、4点最后附合到已经点C 和已知方向αCD 。

图6-5 附合导线 图6-6 支导线3.支导线支导线也称自由导线，它是由一个已知点出发，既不回到原出发点又不附合到另外已知点上。

如果测量发生粗差，这种导线无法检核。

因此，布设时一般不得超过二条边（图6-6）。

6.2.1导线测量外业工作导线测量的外业工作包括：踏勘选点、角度测量、边长测量以及导线连接测量。

其工作内容如下：1.踏勘选点踏勘选点之前，应先到有关部门收集原有地形图、高一级控制点的坐标和高程，以及这些已知点的位置详图。

然后按坐标把已知点展绘在原有的地形图上，在图上规划导线的布设方案。

最后带上所规划的导线网图，到实地选定各点点位并建立标志。

现场选点应注意如下事项：（1）相邻导线点间应互相通视，以便测角和测边（如果采用钢尺量距，地势应较为平坦）。

导线复测内业计算公式1、坐标反算:D=√(X1-X2)2 +(Y1-Y2)2 (距离)α=arctan（Y2-Y1）÷（X2-X1）（坐标方位角）说明：当△Y+ △X+ 第一象限当△Y+ △X- 第二象限 +180°当△Y- △X- 第三象限 +180°当△Y- △X+ 第四象限 +360°直线AB的坐标方位角αAB，称为直线AB的正坐标方位角。

直线BA的坐标方位角αBA，称为直线AB的反坐标方位角，也是直线BA的正坐标方位角。

αAB与αBA的坐标相差180度，互为正、反坐标方位角。

即αAB=αBA±180°2、闭合导线计算（1）闭合差的计算：fβ=∑β测-（n-2）×180°（左、右角）若fβ﹤fβ容即可以经行角度闭合差的调整。

在平差的过程中。

采用平均分配法把闭合差平均分配到各个观测角，并遵守短边的夹角多分配，长边的夹角少分配的原则，使各角改正数的总和与反号的闭合差相等。

改正数计算Vβ=fβ÷n （反号）改正后的角值β=β测+V β（2）坐标方位角的推算：α前=α后+180°-β右（右角）α前=α后-180°-β左（左角）(3)坐标增量计算闭合差计算与改正：△X=l×CosαAB △Y= l×SinαAB (l是距离)fx=∑△X测 fy=∑△Y测f=√fx2 + fy2 K=f÷L=1÷(L÷f)﹤K容（L是路线的全长）若K﹤K容可进行坐标增量闭合差的改正，就是将fx、fy按边长成正比反号分配到各坐标增量上。

反之则重测。

改正数计算:Vx(y)= fx(y)÷L×l (反号) 改正后坐标增量：△X后=△X+ Vx △Y后=△Y+ Vy (4)导线点坐标计算：X=X0+△X后Y=Y0+△Y后3、附和导线计算（1）闭合差的计算：fβ=∑β测-α终-α始+n×180°（左角）fβ=∑β测-α始-α终+n×180°（右角）若fβ﹤fβ容即可以经行角度闭合差的调整。

论述闭合导线内业计算的主要过程
闭合导线内业计算是指在测量工作中，通过对闭合导线的观测值进行计算，来确定目标点的坐标位置。

其计算过程是复杂而重要的，下面将详细介绍。

一、测量基本数据的求取
首先，需要测定闭合导线的各个目标点的坐标，并进行记录，这是进行计算的基础。

此外，还需记录各个目标点之间距离和观测角度等数据，这是后期计算的关键。

二、角度误差的校正
在实际测量中，由于各种因素的影响，观测角度存在误差。

为了提高测量精度，需要对角度误差进行校正。

这一步骤通常通过三角形网平差方法进行。

三、角度和距离的计算
在校正误差之后，需要对每个目标点与相邻点之间的角度和距离进行计算。

角度通常通过三角函数法进行，距离则通过三角形余弦定理计算。

四、坐标的计算
一旦进行了角度和距离的计算，就可以求得各个目标点的坐标了。

这一步骤通常采用正算公式进行，包括正算方位角和正算坐标。

五、误差分析和检查
最后，在计算出坐标后，需要对其进行误差分析和检查，以确保测量结果的准确性和可靠性。

一般来讲，可以采用三角形误差法或传递误差法对误差进行处理，并进行检查或验证。

总体来看，闭合导线内业计算的过程是十分复杂的，需要进行多步骤和多方面的处理和计算。

只有通过仔细的计算和严谨的检查，才能获得准确和可靠的测量结果，为相关工程或应用提供有力支撑。

水准测量的内业计算步骤5）计算各测段的改正后的高差 6）计算各点的高程值4）检查闭合差是否分配完12）判断闭合差是否超限3）计算各测段观测高差的改正数ii i v h h +=ˆ3221211ˆ;ˆˆh H H h H H h H H B A +=+=+=；理论值=∑h ˆ导线内业计算步骤1. 闭合导线内业计算1）、绘制计算草图，在图上填写已知数据和观测数据。

2）、角度闭合差(angle closing error)的计算与调整。

（1）计算角度闭合差： ƒβ=∑β测-∑β理 = ∑β测-(n-2)⨯180o （2）计算限差：当f β≤f β容时，可将闭合差反号平均分配到各观测角中，每个角度的改正值检核： 改正后角值调整后的内角总和应等于∑β理 ， 即检核： 3）、按新的角值，推算各边坐标方位角。

检核： 4）、按坐标正算公式，计算各边坐标增量。

5）、坐标增量闭合差计算与调整 （1）计算坐标增量闭合差： 因为闭合导线:∑△X 理=0 ∑△Y 理=0)("40图根级允n f ±=βnf V i /β-=βf V -=∑iV ˆ+=测ββ() 1802ˆ⨯-=∑n β右后前左后前βααβααˆ180ˆ180-+=+-= 理论值推算值αα=⎩⎨⎧⋅=∆⋅=∆ii i i i i D y D x ααsin cos ∑∑∑∑∑∑∆=∆-∆=∆=∆-∆=测理测测理测y yy f x x x f y x导线全长闭合差:导线全长相对闭合差 （2）分配坐标增量闭合差若K<1/2000（图根级），则将fx 、fy 以相反符号，按边长成正比分配到各坐标增量上去。

并计算改正后的坐标增量检核：改正后坐标增量为 检核：6）、坐标计算 检核：2.附合导线内业计算附合导线与闭合导线的计算步骤基本相同。

但由于几何条件不同，只是角度闭合差和坐标增量闭合差的计算方法有所不同，现叙述如下。

以下图为例说明：22yx D ff f +=200011/1≤=∑=∑=N f D Df K D D i x X D Df V i ∑-=∆iy Y D Df V i ∑-=∆YY X X f V f V -=∑-=∑∆∆YiiiXii i V Y YV X X ∆∆+∆=∆+∆=∆ˆˆ0ˆ0ˆ=∆∑=∆∑iiYX i i i i i i Y Y Y X X X ˆˆ∆+=∆+=后前后前理论值推算值理论值推算值Y Y X ==X（1） 计算角度闭合差： （2）（2）附合导线坐标增量闭合差为fx = Σ△X 测- Σ△X 理=Σ△X 测 - （X 终-X 始）fy = Σ△Y 测 - Σ△Y 理 =Σ△Y 测 -（Y 终- Y 始）AD()()∑∑⨯---=⨯---=180180n f n f 终始右测始终左测ααβααβββWelcome To Download !!!欢迎您的下载，资料仅供参考！。
