2-18(1)1278H+3469H=0001 0010 0111 1000+0011 0100 0110 1001=0100 0110 1110 0001SF=0 ZF=0 AF=1 PF=1 CF=0 OF=0(2)54E3H-27A0H=0101 0100 1110 0011+1101 1000 0110 0000=1 0010 1101 0100 0011SF=0 ZF=0 AF=0PF=0 CF=0 OF=0当进行16位或8位加或减运算时，若最高位产生进位或借位时，将CF置1，否则为0，当进行带符号数补码运算时，运算结果超出了机器所能表示的数值范围，就产生溢出，将OF置1，否则OF置0，即OF用来表示有符号数运算的溢出，而CF则用来表示无符号数运算的溢出。
2-24答:存储慢速设备（存储器或I/O设备）的数据时，必须插入等待周期T W来延长总线周期，插入T W多少取决于CPU完成独立操作所需时间。
2-26读存储器写存储器4-5DATASEG SEGMENTMY1B DB ‘PERSONAL COMPUTER’MY2B DB 20MY3B DB 14HMY4B DB 00010100BMY5W DW 20 DUP(?)MY6W EQU 100DATASEG ENDS4-6(1) BX = (2);(2) AL = (2);(3) CX = (10);(4) DL = (10).4-7(1) V AR1、V AR2、V AR3的偏移地址是30H，3AH，40H；(2) DATA1的值是50H，CNT的值是16；(3) V AR2+2的内容为2。
4-8（2）X为字变量，Y则可以字节方式访问X；（4）X为字变量，初值放在内存中的顺序为88H和62H，Y为字节变量，初值依次为62H和88H；（5）X和Y均为字变量，初值不同，因为X为16进制数，Y为10进制数。
4-9（1）源操作数1000超过字节范围（3）CMP的两个操作数不能同时为存储器操作数（5）JNZ的转移位置不能用字变量给出4-11(1) DATA1 DB 86H, 27H, 23H, 00H, 24H, 1AH(2) DATA2 DW 0B430H, 1062H或者（1）DATA1 LABEL BYTEARRAY DW 2786H,23H,1A24H(2) DATA2 LABEL WORDARRAY DB 30H,0B4H,62H,10H4-12DATA SEGMENT WORDTABLE DB 100 DUP(0)DATA ENDSSTACK SEGMENT WORD STACK ‘STACK’DB 1024 DUP(0)STACK ENDSCODE SEGMENT ‘CODE’ASSUME DS:DATA,SS:STACK, CS:CODEMAIN PROC FARSTART: PUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXMOV ES, AXLEA BX, TABLEMOV CX, 100LOP: MOV BYTE PTR [BX], 64HINC BXLOOP LOPRETMAIN ENDPCODE ENDSEND START4-15TRAN MACRO X, Y, Z ;X, Y, Z为源、目标数据块的首地址，Z为数据块的长度MOV CX, ZMOV SI, OFFSET XMOV DI, OFFSET YCLDREP MOVSBENDM4-16MOV AX, WORD PTR XADD AX, WORD PTR YMOV WORD PTR Z, AXMOV AX, WORD PTR X+2ADC AX, WORD PTR Y+2MOV WORD PTR Z+2, AX4-17DATA SEGMENTSTRG DB 1000 DUP(?)STR1 EQU STRG+7STG2 EQU STRG+27STRSE EQU 50DATA ENDSSTACK SEGMENT PARA STACK ‘STACK’DB 100 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA, ES:DATA MAIN: MOV AX, DATAMOV DS, AXMOV ES, AXMOV CX, STRSEMOV SI, OFFSET STG1MOV DI, OFFSET STG2CLDPUSH SIADD SI, STRSE-1CMP SI, DIPOP SIJL OKSTDADD SI, STRSE-1ADD DI, STRSE-1OK: REP MOVSBMOV AX, 4C00HINT 21HCODE ENDSEND MAIN4-18（1）DATA SEGMENTDATA ENDSCODE SEGMENT…MOV AH, 01H ; 从键盘输入一个字符，其ASC码值在AL中INT 21HCMP AL, 41HJZ P0CMP AL, 42HJZ P1…CMP AL, 4AHJZ P9JMP EXITP1: …RETP2: …RET……P9: …RETEXIT: MOV AH, 4CHINT 21H….（2）DATA SEGMENTBASE DW P0, P1, ……,P9DATA ENDSCODE SEGMENT…MOV AH, 01H ; 从键盘输入一个字符，其ASC码值在AL中INT 21HCMP AL, 'A' ; 判别字符是否位于‘A’到‘J’之间JB EXITCMP AL, 'J'JA EXITSUB AL, 'A' ;在正确范围之内，根据表内地址分支MOV BL, ALMOV BH, 0SHL BX, 1JMP BASE[BX]P1: …RETP2: …RET……P9: …RETEXIT: MOV AH, 4CHINT 21H….4-19LEA BX, xLEA SI, yLEA DI, sumADD BX, 7ADD SI, 7ADD DI, 8 ;和可能要9个字节MOV CX, 8CLCLOP: MOV AL, [BX]ADC AL, [SI]DAAMOV [DI], ALDEC BXDEC SIDEC DIDEC CXJNZ LOPMOV AL, 0ADC AL, 0MOV [DI], AL4-20MOV SI, OFFSET FIRSTMOV CX, 0 ;CX中存放A的个数LOOP: MOV AL, [SI]CMP AL, ‘$’JZ NEXTCMP AL, ‘A’JNE LPINC CXLP: INC SIJMP LOOPNEXT: ……4-21DATA SEGMENTDATA_W DW …………;若干个数COUT EQU ($-DATA_W)/2COUT1 DB 0COUT2 DB 0COUT3 DB 0DATA ENDSSTACK SEGMENT PARA STACK ‘STACK’DB 100 DUP(0)STACK ENDSCODE SEGMENTASSAUM CS:CODE,DS:DATASTART PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXMOV DX, 0 ;正数、负数、0暂时分别存在BL、BH、DL 中MOV BX, 0LEA SI, DATA_WMOV CX, COUTNEXT: MOV AX, [SI]CMP AX, 0JG LP1JL LP2INC DLJMP OKLP1: INC BLJMP OKLP2: INC BHOK: ADD SI, 2LOOP NEXTMOV COUNT1，BLMOV COUNT2，BHMOV COUNT3，DLRETSTART ENDPCODE ENDSEND START4-22DATA SEGMENTARRAY D B …………;若干个数COUT EQU $-ARRAYMAX DB ?MIN DB ?DATA ENDSSTACK SEGMENT PARA STACK ‘STACK’DB 100 DUP(0)STACK ENDSCODE SEGMENTASSAUM CS:CODE,DS:DATASTART PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXLEA BX, ARRAYMOV CX, COUTGOT: MOV AL, [BX]TEST AL, 01HJZ NEXTINC BXJMP GOTNEXT: MOV DH, ALMOV DL, AL ；DH暂存最大偶数，DL暂存最小偶数，初始置首个偶数LEA BX, ARRAYLOP: MOV AL, [BX]TEST AL, 01HJNZ NEXT2CMP AL, DLJA NEXT1MOV DL, ALJMP NEXT2NEXT1: C MP AL, DHJB NEXT2MOV DH, ALNEXT2: I NC BXLOOP LOPMOV MAX, DHMOV MIN, DLRETSTART ENDPCODE ENDSEND START4-24LEA BX, STRINGMOV CX, 80 NEXT: MOV AL, [BX]CMP AL, 20HJZ OKINC BXLOOP NEXTMOV CL, -1JMP FINOK: NEG CXADD CX, 80FIN: …………4-25LEA BX, STRINGMOV CH, 0LOP: MOV AL, [BX]CMP AL, ODHJZ EXITINC CHINC BXJMP LOPEXIT: …4-26（1）LEA SI，STRING1LEA DI，STRING2MOV C X，20CLDREP MOVSB（2）LEA SI，STRING1LEA DI，STRING2ADD SI，19ADD DI，19MOV C X，20STDREP MOVSB（3）MOV A L，20HLEA DI, STRING1MOV C X,20CLDREPNZ SCASBJZ FOUNDMOV D L,0 ；未找到FOUND：DEC DIMOV BX，DIMOV DL，01H ；找到（4）LEA SI，STRING1LEA DI，STRING2MOV C X，20CLDREP CMPSBJNZ NEQMOV B L，0 ;相同NEQ: M OV BL,01H ；不相同4-28(1) DISPLAY PROCMOV CH, 4MOV CL, 4MOV BX, AX ；（*）NEXT: ROL BX, CLMOV DL, BLAND DL, 0FHADD DL, 30HCMP DL, 39HJBE PRINTADD DL, 07HPRINT: MOV AH, 2INT 21HDEC CHJNZ NEXTRETDISPLAY ENDP(2) 与（1）基本相同，仅将（*）语句修改为MOV BX, WORDTEMP(3) 将（*）句替换为下列语句(假设子程序中并未保护现场寄存器，主程序入栈的参数就是预显示的数据)MOV BP, SPMOV BX, [BP+2]4-29；模块1，文件名MAIN.ASMEXTRN DISPLAY: FAR ；引用外部符号PUBLIC MESG ；定义外部符号DATA1 SEGMENTMESG DB 'ASSEMBLER$'DATA1 ENDSCODE1 SEGMENTASSUME CS: CODE1, D S: DATA1MAIN: MOV AX, DATA1MOV DS, AX ；装入段基址PUSH DSCALL DISPLAYMV AH, 4CHINT 21HCODE1 ENDSEND MAIN；模块2，文件名DISPLAY.ASMEXTRN MESGPUBLIC DISPLAY ；定义外部符号DATA2 SEGMENTDB 100UP(?)DATA2 ENDSCODE2 SEGMENTASSUME CS: CODE2, DS: DATA2DISPLAY PROC FARMOV AX, DATA2MOV DS, AX ；装入段基址MOV DX, OFFSET MESGMOV AH, 9 ；屏幕显示INT 21HRETDISPLAY ENDPCODE2 ENDS4-30SUM1 PROC NEARCMP CX，0JZ EXIT1MOV AX，0 ；数组和在AX中AGAIN：ADD AL，[SI]ADC AH，0 ；和或许为字INC SILOOP AGAINEXIT1：RETSUM1 ENDP4-31STACK SEGMENT PARA STACK ‘STACK’DB 100 DUP (0)STACK ENDSCODE SEGMENTASSAUM CS: CODESTART PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXMOV CX, 4MOV DX, 0.LOP1: MOV AH, 1INT 21HCMP AL, 46HJA EXIT ;字符ASCII码不在0~9，A~F之间CMP AL, 40HJA LOP2CMP AL, 39HJA EXIT ;字符ASCII码不在0~9，A~F之间CMP AL, 30HJB EXIT ;字符ASCII码不在0~9，A~F之间SUB AL, 30HJMP NEXTLOP2: SUB AL, 37HNEXT: MOV AH, 0PUSH CXMOV CL, 4ROL DX, CLPOP CXADD DX, AXLOOP LOP1EXIT: RETSTART ENDPCODE ENDSEND START5-41K X 8 : 末地址=1000H+3FFH=13FFH 2K X 8 : 末地址=1000H+7FFH=17FFH 4K X 8 : 末地址=1000H+FFFH=1FFFH 8K X 8 : 末地址=1000H+1FFFH=2FFFH 5-5所占地址空间为：20000H~27FFFH5-61# 8000H~87FFH2# 8800H~8FFFH3# 9000H~97FFH4# A000H~A3FFH5# A400H~A7FFH6# A800H~ABFFH7# AC00H~AFFFH5-76-1IN AL, PORT_TCMP AL, 0FEH ;k0单独被按下，即最低位为0，其余位为高JZ NEXT1CMP AL, 0FDH ;JZ NEXT2MOV AL, 00H ;其他的情况，将灯全部不点亮OUT PORT_T, ALJMP EXITNEXT1: M OV AL, 01H ;K0被按下，LED0~LED7顺次点亮，送1则对应的灯亮MOV CX, 8LOOP1: OUT PORT_T, ALCALL DELAYROL AL, 1LOOP LOOP1JMP EXITNEXT2: M OV AL, 80H ;K1被按下，LED0~LED7反序点亮，送1则对应的灯亮MOV CX, 8LOOP2: OUT PORT_T, ALCALL DELAYROR AL, 1LOOP LOOP2EXIT: ….6-2 解：MOV CX，100MOV BX，OFFSET DATASIN-TEST：IN AL，STATUSTEST AL，80HJZ IN-TESTIN AL，DATAS_PORTMOV [BX]，ALINC BXLOOP IN-TEST6-3 解：MOV BX，OFFSET STRINGWAIT：IN AL，STATUSAND A L，80HJNZ WAITMOV AL， [BX]OUT DATAS，ALCMP AL，0DHJZ ENDINC BXJMP WAITEND：……6-6执行INT 8后CPU将PSW, IP, CS压入堆栈，堆栈的情况如下图：SP 00FAH00FBH00FCH00FDH00FEH00FFHSP=00FAH, SS=0300H, IP=0040H, CS=0100H因为IF,.TF进入中断后自动为零，所以PSW=0040H.6-9IRQ3申请中断，IRQ3正在被服务，20H, 05H6-12MOV DX, 0FFDCHMOV AL, 00010011B ;ICW1OUT DX, ALMOV DX, 0FFDDHMOV AL, 90H ;ICW2OUT DX, ALMOV AL, 00000001B ;ICW4OUT DX, AL6-17RRREG DB ?SRREG DB ?IMREG DB ?…MOV AL, 00001010B ;读IRROUT 20H, ALIN AL, 20HMOV RRREG, ALMOV AL, 00001011B ;读ISROUT 20H, ALIN AL, 20HMOV SRREG, ALIN AL, 21H ;读IMRMOV IMREG, AL7-9①8255初始化：C口工作在工作方式0，其中C口上半部输入，C口下半部输出，于是8255控制字应为00001000B，即08H；设控制口地址为CTRL，C口地址为PORTC，则8255初始化程序如下：MOV AL, 08HMOV DX, CTRLOUT DX, AL②中断服务程序：设有一延时子程序名为DELAY，则中断服务子程序为：ALARM PROC FARPUSH AX ;现场保护PUSH DXMOV DX, PORTC ;查询PC7确认微导线状态IN AL, DXTEST AL, 80H ;JZ EXIT ;如PC7为0表示微导线未断，退出服务程序MOV DX, CTRL ;通过写控制口，达到单独设置PC0的输出值的目的MOV AL, 10000000BLP: OUT DX, ALCALL DELAY ;调用延时程序，使PC0按指定频率输出脉冲XOR AL, 00000001B ;采用异或指令实现最后一位取反，而其他位不变的目的JMP LPPOP DX ;现场恢复POP AXIRETENDP7-11MOV AL, 00000010B ;8255初始化，A口输出，B口输入，均工作在工作方式0MOV DX, 3C3HMOV DX, 3C0H ;使A口的初始输出为全1，即使继电器线圈无电流OUT DX, ALMOV AL, 0FFHLP: MOV DX, 3C1HIN AL, DXNOT ALMOV DX, 3C0HOUT DX, ALCALL DELAY ;调用延时程序JMP LP。

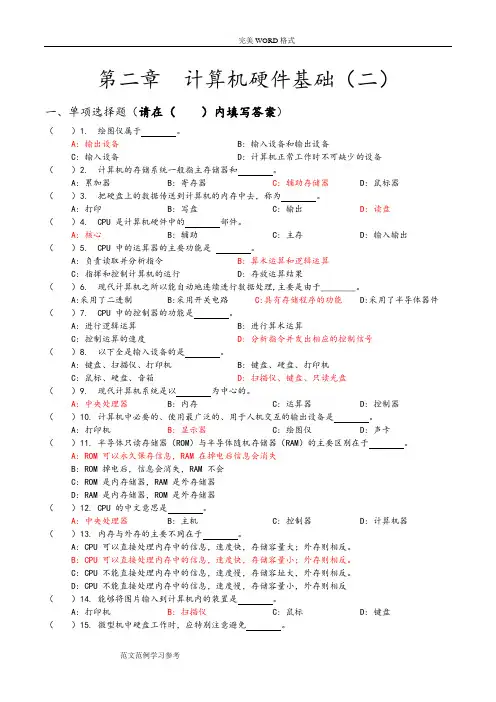

![02-2第二章计算机硬件基础[二][答案解析]](https://img.taocdn.com/s1/m/35a12c35844769eae009edae.png)
