机电设备失爆、不完好标准

机电完好标准（通用部分）一、紧固件1、紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。

2、同一部位的螺栓、螺母规格一致。

平垫、弹簧垫的规格应与螺栓的直径相符。

紧固用的螺栓、螺母应有防松装置。

3、用螺栓紧固不透眼螺孔的部位，紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量。

螺栓拧入螺孔的长度应不小于螺栓的直径，但铸铁、铜、铝件不应小于螺栓直径的1.5倍。

4、螺母紧固后，螺栓螺纹应露出螺母1～3个螺距，不得在螺母下面加多余的垫圈以减少螺栓的伸出长度。

5、紧固在护圈内螺栓或螺母，其上端平面不得超出护圈高度，并需专用工具才能松、紧。

二、隔爆性能1、隔爆结合面（Ⅰ类）的间隙、直径差或最小的有效长度（宽度）必须符合下表的规定。

表中L—静止隔爆结合面的最小有效长度；L1—螺栓通孔边缘至隔爆接合面边缘的最小有效长度；W—静止隔爆结合面及操纵杆与杆孔隔爆接合面最大间隙或直径差；转动轴与轴孔隔爆接合面最大直径差。

但快动式门或盖的隔爆接合面最小有效长度须不小于25mm。

表1：Ⅰ类隔爆接合面的结构参数（mm）接合面型式L L1W外壳容积（l）V≦0.1V﹥0.1平面、止口或圆筒结构 6.012.525.040.0 6.08.09.015.00.300.400.50______0.400.500.60带有滚动轴承的圆筒结构 6.012.525.040.0________0.400.500.60__0.400.500.600.802、操纵杆直径（d）与隔爆接合面长度（L）应符合下表的规定（单位：mm）表2：操纵杆直径与隔爆接合面的结构参数操纵杆直径隔爆接合面长度d≤66＜d≤25d＞25L≥6L≥dL≥253、隔爆电动机轴与轴孔的隔爆接合面在正常状态下不应产生摩擦。

用圆筒隔爆接合面时，轴与轴孔配合的最小单边间隙须小于0.075mm；用滚筒轴承结构时，轴与轴孔的最大单边间隙须大于上表1中规定的W值的2/3。

4、隔爆接合面的表面粗糙度不大于6.3级，操纵杆的表面粗糙度不大于3.2级。

山东华宁矿业集团有限公司鑫安煤矿机电设备完好标准编制单位:鑫安煤矿机电科编制时间：2008年10月12日防爆电气设备完好标准一、完好标准1、外壳无变形，无开焊，无锈蚀，托架无严重变形。

2、操作手柄位置正确，扳动灵活，与操作轴连接牢固，无虚动作。

3、启动器的按钮与手柄及壳盖的闭销关系正确可靠，并有警告标志。

4、接地螺栓、接地线完整齐全，接地标志明显，有规定期内接地电阻试验记录。

5、隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。

如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。

6、用螺栓固定的隔爆接合面，其紧固程度应以压平弹垫圈不松动为合格。

7、观察窗孔胶封及透明度良好，无破损、无裂纹。

二、接线工艺1、进线嘴连接紧固，密封良好d)低压隔爆开关引入铠装电缆时，密封圈应全部套在电缆铅皮上。

e)电缆护套（铅皮）穿入进线嘴长度一般为5～15mm。

如电缆粗穿不进时。

可将穿入部分挫细（但护套与密封圈结合部分不得挫细）。

f)低压隔爆开关空闲的接线嘴应用密封圈及厚度不小于2mm的钢垫板封堵压紧。

其紧固程度：螺旋线嘴用手拧紧为合格；压叠式线嘴用手晃不动为合格。

钢垫板应置于密封圈的外面，高压隔爆开关空闲的接线嘴应用与线嘴法兰厚度，直径相符的钢垫板堵封压紧。

g)高压隔爆开关接线盒引入铠装电缆后，应用绝缘胶灌至电缆三叉以上。

2、接线装置齐全、完整、紧固，导电良好，并符合下列要求：a、绝缘座完整无裂纹；b、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零件齐全，有卡爪、弹簧垫，背帽等；c、接线整齐，无毛刺，卡爪不压绝缘胶皮或其它绝缘物，也不得压或接触屏蔽层d、接线盒内导线的电气间隙和爬电距离，应符合GB3836.3-83《爆炸性环境用防爆电气设备增安型电气设备“e”》的规定e、防爆开关的电源，负荷引入装置，不得颠倒使用3、固定电气设备接线应符合下列要求：a、设备引入（出）线的终端线头，应用线鼻子或过渡接头线接线b、导线连接牢固可靠，接头温度不得超过导线温度。

失爆认定标准失爆是指电气设备失去了耐爆性和隔爆性;失爆现象有以下几种：一连接螺栓的失爆现象 1、缺螺栓、弹簧垫圈或螺母,螺栓或螺孔滑扣,螺栓折断在螺孔中的; 2、弹簧垫圈未压平或螺栓松动,弹簧垫圈断裂或无弹性偶尔出现弹簧垫圈断裂或失去弹性时,检查该处防爆间隙,若不超限,更换合格弹簧垫圈后不为失爆; 3、使用塑料或轻合金材料自制的螺栓或螺母; 4、护圈式或沉孔式紧固件紧固后,螺栓头或螺母的上平面超过护圈或沉孔; 5、螺孔与螺栓不匹配的; 6、弹簧垫圈的规格与螺栓不相适应的; 7、设备同一部位螺栓、螺母等规格应一致;钢紧固螺栓伸入螺孔长度应不小于螺栓直径尺寸,铸铁、铜、铝件不小于螺栓直径的1.5倍；如果螺孔深度不够,则必须上满扣,否则为失爆; 8、通孔螺栓未外露3-5丝者包括带螺帽; 9、压线板可以不加弹簧垫圈,但两端不一致的;二电缆引入引出装置的失爆现象１、密封圈老化、失去弹性、变质、变形,有效尺寸配合间隙达不到要求,起不到密封作用;2、密封圈外径与进出线装置内径差值超过表一规定的；密封圈宽度应大于电缆外径的0.7倍,但不得小于10 mm；厚度应大于电缆外径的0.3倍,但不得小于4 mm;表一3、密封圈内径与引出入电缆外径差大于1mm以上;4、密封圈的单孔内穿进多根电缆;5、密封圈割开套在电缆上;6、密封圈刀削后凸凹不整齐圆滑,锯齿差大于2 mm以上;7、密封圈没有完全套在电缆护套上;8、线嘴压紧没有余量螺旋式进线嘴压紧后应外露1—3丝,倒角、车削槽间距不算；压盘式进线嘴压紧后应外露3—5mm;9、线嘴内缘压不紧密封圈,或密封圈端面与器壁接触不严,或密封圈能活动;10、电缆压线板未压紧电缆,压扁量超过电缆直径的10%者,用单手扳动喇叭嘴时上下左右晃动;11、在引入引出装置外端能轻易来回抽动电缆;12、密封圈与电缆护套之间有其它包扎物;13、空闲进线嘴缺挡板或挡板直径比进线嘴内径小2 mm以上,挡板厚度小于2mm;14、挡板放在密封圈里面或线嘴的金属垫圈放在挡板与密封圈之间;15、进线装置破损不齐全;16、大小密封圈套用的;17、一个进线嘴用多个密封圈的;18、线嘴与密封圈之间没有加装金属垫圈;19、密封圈装反可切削端头朝外三插接装置的失爆现象1、煤电钻插销的电源侧应接插座,负荷侧应接插销,如反接即为失爆;2、电源电压低于1140V,插接装置缺少防止突然拔脱的联动装置;3、电源电压高于1140V,插接装置上没有电气联锁装置;4、插销在触头断开的瞬间,外壳隔爆接触面的最大直径差W 和最小有效长度L须符合表二规定;表二四外壳、腔内的失爆现象1、使用未经国家法定的检验单位发证生产的防爆部件;2、隔爆外壳有裂纹、开焊、严重变形长度超过50mm,凹坑深度超过 5mm的;3、隔爆腔内、外有锈皮脱落;4、锁装置不符合规定,闭锁装置不齐全、变形损坏起不到机械闭锁作用;5、电气闭锁不起作用;6、外壳透明件观察窗破裂、有凹坑,使用非抗机械、热、化学腐蚀的玻璃件;7、腔内随意增加安装电气零部件,造成空腔容积变化的;8、接线柱、绝缘座管烧坏,使两个空腔连通的;9、腔内壁未均匀地涂耐弧漆,而使用涂调和漆、磁漆的; 五防爆面的失爆现象防爆接合面应保持光洁、完整须有防锈措施,如电镀、磷化、涂防锈油等,各结构参数符合出厂规定;有下列情况之一者即为失爆：1、隔爆结合面结构参数要符合下述规定,否则为失爆：1平面、圆筒隔爆结构①电气设备静止部分隔爆结合面、操纵杆与杆孔隔爆结合面以及隔爆绝缘套管隔爆结合面的最大间隙或直径差W和隔爆结合面的最小有效长度L；螺栓通孔边缘至隔爆结合面边缘的最小有效长度L1；转轴与轴孔隔爆结合面最大直径差W和最小有效长度L须分别符合表三的规定,但快动式门或盖的隔爆结合面的最小有效长度L须不小于25.0mm;表三②操纵杆操纵杆直径d与隔爆结合面长度L之间要符合表四的规定; 表四③隔爆结合面的粗糙度隔爆结合面的粗糙度不得大于√6.3,操纵杆的粗糙度不得大于√3.2;2防爆电动机①电动机轴与轴孔的隔爆结合面在正常工作状态下不应产生磨擦;采用圆筒结合面时,轴与轴孔配合的最小单边间隙须不小于0.075mm;②滚动轴承结构,轴与轴孔的最大单边间隙M须大于表三规定的W值的三分之二;3螺纹隔爆结构①螺纹精度须不低于3级,螺距须不小于0.7mm;②螺纹的最少啮合扣数、最小拧入深度须符合表五的规定;表五2、隔爆面上,在规定长度L及螺孔边缘至隔爆面边缘的最短有效长度Ld范围内,如发现有下列缺陷者为失爆;1对局部出现的直径不大于1mm、深度不大于2mm的砂眼,在40、25、15mm的隔爆面上,每平方厘米不得超过5个,10mm的隔爆面超过2个;2偶然产生的机械伤痕,其宽度与深度大于0.5mm,其剩余无伤隔爆面有效长度小于规定长度的三分之二无伤隔爆面有效长度可以几段相加;3、隔爆面上不准涂油漆、无意造成油漆痕迹,当场擦掉,不为失爆;4、隔爆面有锈迹,用棉纱擦后,仍留有锈蚀班痕者为锈蚀,而只留云影,不算锈蚀;隔爆面锈蚀是否为失爆,参照第2条关于砂眼、机械伤痕的有关规定判定云影—擦掉锈迹后,留下呈青褐色氧化亚铁云状痕迹,用手摸无感觉;5、用螺栓固定的隔爆面,参见“连接螺栓的失爆”;6、隔爆接合面在设备不带电情况下用手打不开的;7、隔爆结合面使用密封圈,检修后未安装密封圈,密封圈破损、断裂或外露的;8、隔爆结合面法兰厚度小于原设计的85%的;六接地装置的失爆现象接地的目的是防止电气设备外壳带电而危及人身和矿井安全;当电气设备绝缘损坏时,正常情况下不带电的金属外壳等将带电,会造成人身触电或对地放电产生电弧而引起瓦斯爆炸;凡出现下列现象的与电气设备失爆同等对待：1、电压在36V以上的电气设备未装设保护接地装置;2、多台电气设备串联接地的;3、未用符合要求的钢管钢板制作的接地极;4、接地连线、接地阻值不符合规程要求的;5、外接地螺栓规格不符合下述规定的;1功率大于10KW的电气设备,不小于M12；2功率在5-10KW之间的电气设备,不小于M10；3功率在0.25-5KW之间的电气设备,不小于M8；4功率不大于250W且电流不大于5A的电气设备,不小于M6;6、内接地螺栓不符合下列规定的;1导线芯线截面不大于35mm2时,内接地螺栓应与连接导线芯线的螺栓直径相同；2导线芯线截面大于35mm2时,内接地螺栓直径应不小于芯线接线螺栓的一半,但至少应等于连接35mm2芯线所用接线螺栓的直径;7、在设备标示的接地位置外加装螺栓接地的,或多处接地点但只接地一处的;8、接地装置部件不齐全的;9、接地极安装不牢固的但放置在水沟内的不受此限、放置在水沟内的未被水淹没的;10、使用电动机底座连接螺栓作为接地装置连接点的;七接线1、电缆不合格接头：鸡爪子、羊尾巴、明接头和电缆破口均称之为不合格接头,是电气安全隐患点,与电气失爆同等对待;1鸡爪子①橡套电缆的连接不采用硫化热补或同等效能的冷补的；②电缆包括通讯、照明、信号、控制电缆不采用接线盒的接头；③高压铠装电缆的连接不采用接线盒或不灌注绝缘充填物,或绝缘充填物没有灌到三叉口以上,或绝缘胶裂纹的,或充填物不严密漏出芯线的接头;2羊尾巴电缆的末端未接装防爆电气设备或防爆元件者为羊尾巴；电气设备接线嘴包括五小电器元件2m内的不合格接头或明线破口者均为羊尾巴;3明接头电气设备与电缆有裸露的导体或未经审批且安全措施不到位、条件不允许而进行明火操作的均属明接头;4破口①橡套电缆的护套破损、露出芯线或露出屏蔽线网者;②橡套电缆护套破损伤痕深度达到电缆护套厚度二分之一以上,长度达20mm,或沿围长三分之一以上的;5电缆护套伸入器壁长度小于5mm,大于15mm的；2、隔爆开关接线腔由电源侧进出线至负荷侧接线或负荷侧进出线至电源侧接线,控制用小喇叭嘴引出动力线的;八照明灯具1、防爆安全型灯具把卡口改为螺口的,不能提前断电的;2、隔爆型灯具装设的电气联锁装置失灵的;九井下使用非防爆电气设备或电气设备超过其额定容量包括允许超载能力运行的；采用非阻燃性材料如彩条布等制作遮拦等防护设备配件的;十井口房和通风机房附近20米内,使用火炉取暖或有烟火的,按照失爆对待;三、失爆的检查方法一连接螺栓的检查1、肉眼观察检查连接螺栓是否齐全、符合要求;2、单手五指正向旋进超过1/2圈即判定为失爆;二电缆引入引出装置的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、在引入引出装置嘴处,顺着电缆方向单手能将电缆推进或拉出接线腔者即判定为失爆;3、压线板以压紧电缆直径的10%为标准,否则即为失爆;三插接装置的检查肉眼观察或尺量检查;四外壳、腔内的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、按动闭锁装置按钮、部件试验;五防爆面的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、现场开盖试验、检查;六接地装置的检查1、肉眼观察或尺量检查部件是否齐全完好、尺寸是否符合要求;2、单手用力能拔出接地极即判定为失爆,但设置在水沟内的钢板接地极不受此限;七接线的检查肉眼观察或尺量检查;八照明灯具的检查肉眼观察或试验;四、失爆的原因、危害、防治一原因1、设备安装不规范,安装过程中未对防爆点进行详细检查,未按规程和相关制度、规范安装;2、维护和定期检修不妥,防护层的脱落往往使隔爆面上出现砂泥灰尘,用螺钉紧固的平面对口接合面出现凹坑,使隔爆面间隙增大;3、移动或搬运不当而发生磕碰,使外壳变形或产生严重机械伤痕;4、装配时由于杂质没有及时清除,产生严重的机械划痕;5、隔爆面上产生锈蚀现象,增大粗糙度;6、螺孔深度过浅或螺栓过长,而不能很好的紧固零件;7、未按规程要求制作、安装接地装置;8、在隔爆外壳内随意增加元器件,使电气距离和爬电距离小于规定值,造成故障时电弧经外壳接地短路;二危害设备一旦出现失爆现象,在运行过程中内部产生故障引发爆炸,将炸坏外壳而引爆壳外爆炸性气体,或者从各部缝隙中喷出的高温气体或火焰引起壳外的爆炸性气体爆炸;三防治1、使用合格的防爆电气设备,禁止非防爆电气设备入井;2、严格按照煤矿安全规程和有关要求安装,杜绝安装时出现失爆;3、检修时做到轻拿轻放,防止产生机械划痕;4、加强防爆电气设备的管理,作好检查督促工作;五、本标准未尽事宜按国家有关煤矿电气设备防爆规定执行;附一：电气间隙和爬电距离爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径;即在不同的使用情况下,由于导体周围的绝缘材料被电极化,导致绝缘材料呈现带电现象;此带电区导体为圆形时,带电区为环形的半径,即为爬电距离;爬电距离取决于工作电压的有效值,绝缘材料的电气绝缘指数对其影响较大;电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间的最短空间距离;即在保证电气性能稳定和安全的情况下,通过空气能实现绝缘的最短距离;电气间隙的大小取决于工作电压的峰值,电网的过电压等级对其影响较大;爬电距离mm、电气间隙mm与额定电压V的关系：。

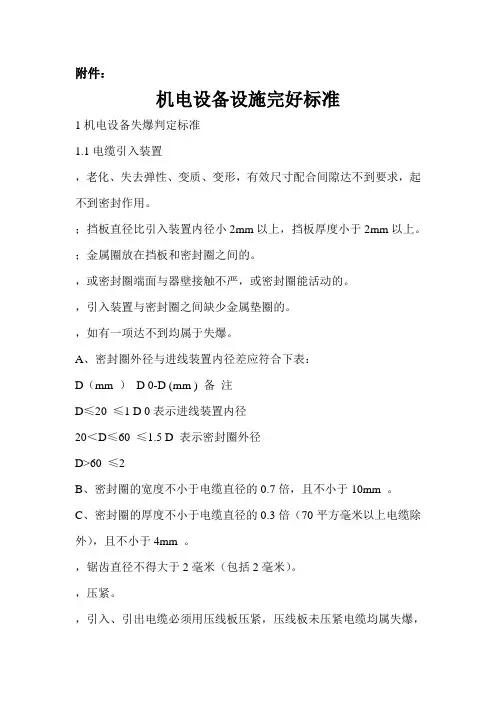

附件：机电设备设施完好标准1机电设备失爆判定标准1.1电缆引入装置，老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。

；挡板直径比引入装置内径小2mm以上，挡板厚度小于2mm以上。

；金属圈放在挡板和密封圈之间的。

，或密封圈端面与器壁接触不严，或密封圈能活动的。

，引入装置与密封圈之间缺少金属垫圈的。

，如有一项达不到均属于失爆。

A、密封圈外径与进线装置内径差应符合下表：D（mm ）D 0-D (mm ) 备注D≤20 ≤1 D 0表示进线装置内径20＜D≤60 ≤1.5 D 表示密封圈外径D>60 ≤2B、密封圈的宽度不小于电缆直径的0.7倍，且不小于10mm 。

C、密封圈的厚度不小于电缆直径的0.3倍（70平方毫米以上电缆除外），且不小于4mm 。

，锯齿直径不得大于2毫米（包括2毫米）。

，压紧。

，引入、引出电缆必须用压线板压紧，压线板未压紧电缆均属失爆，压扁量不得超过电缆直径的10％。

，或由负荷侧进出线至电源侧接线，磁力起动器的小喇叭嘴严禁引入、引出动力线。

否则判定为失爆。

，小于5毫米为失爆。

如粗电缆穿不进时，可将深入部分均匀锉细。

，500伏以上不小于10毫米，否则为失爆。

，使用密封圈要全部套在铅皮上，或者用绝缘胶灌至三叉口以上。

未接线的接线嘴应用同等厚度的法兰和堵板或用绝缘胶堵死，否则为失爆。

1.2设备外壳mm，同时凹、凸深度超过5 mm者。

，起不到机械连锁作用的，防爆面锈蚀的。

，如隔爆型电动机内的隔爆绝缘座被去掉等情况。

，导致电气间隙或爬电距离不符合规定者。

；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。

值)；操作杆的表面粗糙度不大于3.2(Ra 值)。

，留有锈蚀斑痕者为锈蚀，属于失爆。

，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1 mm的隔爆面不为失爆。

,其伤痕投影长度不超过相对容积结合面宽度50％，个别伤痕深度不超过1 mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。

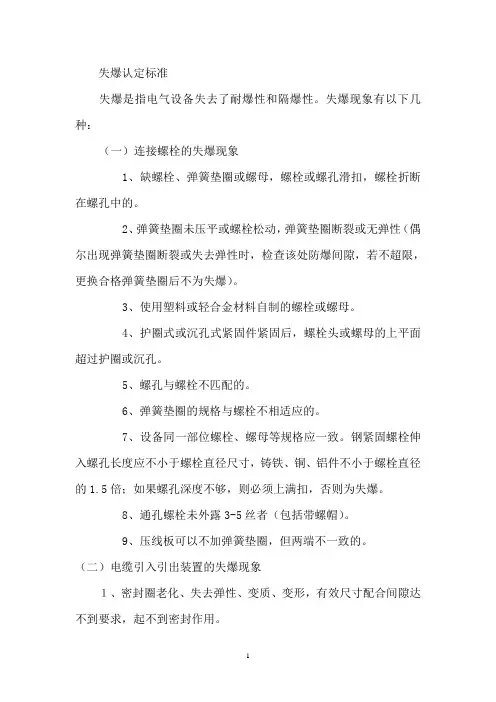

失爆认定标准失爆是指电气设备失去了耐爆性和隔爆性。

失爆现象有以下几种：（一）连接螺栓的失爆现象1、缺螺栓、弹簧垫圈或螺母，螺栓或螺孔滑扣，螺栓折断在螺孔中的。

2、弹簧垫圈未压平或螺栓松动，弹簧垫圈断裂或无弹性（偶尔出现弹簧垫圈断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈后不为失爆）。

3、使用塑料或轻合金材料自制的螺栓或螺母。

4、护圈式或沉孔式紧固件紧固后，螺栓头或螺母的上平面超过护圈或沉孔。

5、螺孔与螺栓不匹配的。

6、弹簧垫圈的规格与螺栓不相适应的。

7、设备同一部位螺栓、螺母等规格应一致。

钢紧固螺栓伸入螺孔长度应不小于螺栓直径尺寸，铸铁、铜、铝件不小于螺栓直径的1.5倍；如果螺孔深度不够，则必须上满扣，否则为失爆。

8、通孔螺栓未外露3-5丝者（包括带螺帽）。

9、压线板可以不加弹簧垫圈，但两端不一致的。

（二）电缆引入引出装置的失爆现象１、密封圈老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。

2、密封圈外径与进出线装置内径差值超过表一规定的；密封圈宽度应大于电缆外径的0.7倍，但不得小于10 mm；厚度应大于电缆外径的0.3倍，但不得小于4 mm。

表一3、密封圈内径与引出入电缆外径差大于1mm以上。

4、密封圈的单孔内穿进多根电缆。

5、密封圈割开套在电缆上。

6、密封圈刀削后凸凹不整齐圆滑，锯齿差大于2 mm以上。

7、密封圈没有完全套在电缆护套上。

8、线嘴压紧没有余量（螺旋式进线嘴压紧后应外露1—3丝，倒角、车削槽间距不算；压盘式进线嘴压紧后应外露3—5mm）。

9、线嘴内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动。

10、电缆压线板未压紧电缆，压扁量超过电缆直径的10%者，用单手扳动喇叭嘴时上下左右晃动。

11、在引入引出装置外端能轻易来回抽动电缆。

12、密封圈与电缆护套之间有其它包扎物。

13、空闲进线嘴缺挡板或挡板直径比进线嘴内径小2 mm以上，挡板厚度小于2mm。

煤矿机电设备完好标准文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]矿井机电设备完好标准（1）一通用部分1紧固件1)紧固用的螺栓、螺母、垫圈等齐全，紧固、无锈蚀。

2)同一部位的螺母、螺栓规格一致。

平垫、弹簧垫圈的规格应与螺栓直径相符合，紧固的螺栓应有防松装置。

3)用螺栓紧固不透眼螺孔的部件，紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量，螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的1.5倍。

4)螺母紧固后，螺栓螺纹应露出螺母1-3个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

5)紧固在护圈内的螺栓或螺母，其上端平面不得超过护圈高度，并需用专用工具才能松、紧。

2隔爆性能1)隔爆结合面的间隙，平口的结合面必须压实，不留间隙、转盖结合面间隙不能超过0.5毫米。

2)隔爆结合面的表面粗糙度不大于△6.3，操作杆的表面粗糙度不大于△3.2。

3)螺纹隔爆结构：螺纹精度不低于3级，螺距不小于0.7毫米；螺纹的最少啮合扣数不于小6扣。

4)隔爆结合面的法兰减薄厚度应不大于原设计规定的维修余量。

5)隔爆结合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后不得超过下列规定：（1）、隔爆面上对局部出现的直径不大于1毫米，深度不大于2毫米的砂眼，在40、25、15毫米宽的隔爆面上，每1 平方厘米不得超过5个，10毫米宽的隔爆面上不得超过2个。

（2）、生产的机械伤痕，宽度与深度不得大于0.5毫米，其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3。

6）隔爆结合面不得有锈蚀及油漆，应涂防锈油或磷化处理。

如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。

7）用螺栓固定的隔爆结合面，其紧固程度应以压平弹簧垫圈不松动为合格。

8）观察窗孔胶封及透明度良好，无破损、无裂纹。

9）引进设备的隔爆性能应符合《煤矿机电设备检修质量标准》电气设备分册的5-A、B、C、D的规定。

煤矿井下电气设备的隔爆与失爆标准井下防爆电气设备完好标准一、紧固件类紧固件应齐全、完整、可靠。

同一部位的紧固件（螺母、螺栓）其规格要求一致。

螺栓的裸露部分一般不得超过三扣，否则，本设备为不完好。

凡用螺栓连接紧固的部件，其间夹有弹性物者（如密封圈和橡套电缆）可不再加弹簧垫圈。

隔爆外壳结合面的紧固件（螺栓、螺母）要上满扣，不满扣为失爆。

紧固螺钉伸入螺孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等不小于直径的1.5倍）如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满螺孔，否则，均属失爆。

隔爆结合面紧固件（螺栓）应加装弹簧垫圈或背帽（用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格），螺栓松动，无弹簧垫圈（或背帽）和弹垫不合格均为失爆。

1、防爆上盖紧固螺栓短，不露丝为失爆（标准为露出1～3个螺距），太长不完好2、缺少弹簧垫圈或螺栓为失爆3、螺丝所垫弹簧垫太大，属于失爆4、使用双弹簧垫,属于失爆5、防爆面螺栓未上紧（以弹簧垫圈压平为准）、垫圈失效或压不平,属于失爆6、防爆面规格螺栓不一致,属于失爆7、喇叭嘴缺螺栓,属于失爆8、进线未压紧,属于失爆9、喇叭嘴未拧紧，手能晃动,属于失爆10、螺母式引入装置紧不到位，用一只手能使压紧螺母向紧的方向旋进超过半圈,属于失爆11、螺栓（或螺孔）滑扣，属于失爆二、接线装置类不使用的进出线嘴要分别用密封圈和挡板依次装入、压紧后封堵，否则为失爆。

螺旋式进出线嘴如上金属圈时应装在挡板外面，否则也属于失爆。

1、胶圈薄或无胶圈导致接线嘴与接线腔直接接触（俗称“亲嘴”，如下图喇叭嘴亲嘴），属于失爆2、把胶圈割开使用，属于失爆3、高压铠装电缆接线盒高压铠装电缆接线盒没有灌绝缘胶，绝缘胶没有灌到电缆端分口以上或采用压盘式均属于失爆。

4、电缆压扁量超过规定（压叠式线嘴压紧电缆的压扁量不超过电缆直径的10%）5、挡板小，挡板、金属圈外径与进线装置内径间隙大于2mm （厚度小于2mm，挡板直径在110mm及以上时厚度小于3mm,所有挡板应镀锌）6、一处进线装置的密封圈单孔内传进多根电缆,属于失爆7、闲置进线装置内无挡板，属于失爆8、利用开关控制装置出入动力线，属于失爆9、进线装置无金属圈,属于失爆10、密封圈上反, 属于失爆11、喇叭嘴内钢圈，挡板生锈，属于不完好12、接线嘴旋入深度不够6扣（旋入深度应不小于 6扣，外露3扣），属于失爆三、橡套电缆的接线要求橡套电缆的护套伸入接线腔器壁内要符合5-15mm的要求，小于5mm为失爆；大于15mm 为不完好。

“失爆”的判定标准第1条：“失爆”即防爆电气失去防爆性能的简称。

判定设备、设施是否失爆，以《爆炸性环境用防爆电气设备国家标准汇编》、《煤矿矿井机电设备完好标准》、《煤矿安全规程》规定进行判定“失爆”和“不完好”。

防爆电气设备、小型电器必须有永久性的防爆标志（Exdi）、煤安标志(MA)、产品“铭牌”，无“防爆标志”、“煤安标志”为失爆，无“铭牌”为不完好。

第2条：隔爆外壳的壳体：1）凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，否则为失爆。

2）隔爆壳变形长度超过50mm，凸凹深度超过5 mm为失爆。

3）隔爆外壳开焊为失爆，锈蚀严重、有锈皮脱落为失爆；油漆皮脱落较多为不完好。

4）穿越隔爆腔的接线座有裂缝或晃动为失爆。

5）隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，衬垫的厚度不能小于2mm。

当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100cm3时，衬垫宽度不得小于9.5mm。

否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，否则为失爆。

第3条：防爆面：1）隔爆接合面间隙和宽度不得小于表1、表2的规定，快开式门或盖的隔爆接合面的最小有效宽度不小于25毫米，否则为失爆。

伤隔爆面有效宽度小于表1、表2规定值的2/3，为失爆。

3）转盖式或插盖式隔爆面的宽度不得小于25 mm，间隙不得大于0.5 mm，否则为失爆。

快开式门或盖因变形打不开，且隔爆面间隙大于或结合面有效宽度小于表1规定值为失爆，否则为不完好。

4）隔爆面的表面粗糙度应不大于6.3μm，操纵杆的粗糙度应不大于3.2μm，否则为失爆。

5）隔爆面有锈迹，用棉纱擦后，有“云影”为不完好，仍留有锈蚀斑痕者，为失爆。

（云影：青褐色氧化亚铁云状痕迹，用手摸无感觉）。

6）隔爆面局部存在直径大于0.5mm，深度大于1mm的砂眼，在1cm2范围内超过5个为失爆。

7）隔爆面上不得有油漆和硬杂物，否则为失爆。

煤矿电气设备失爆判定标准一、外壳破损1.1 设备外壳应无裂纹、变形、严重磨损、掉落、缺失等现象。

1.2 外壳结构应符合《煤矿安全规程》等相关标准要求，不得存在可能导致失爆的缺陷。

二、零部件缺失2.1 设备零部件应齐全、完好，无损坏、缺失等现象。

2.2 对于关键部件，如接线端子、螺栓、螺母等，应无松动、脱落等现象。

三、设备不完好3.1 设备应保持完好状态，无严重锈蚀、腐蚀、损伤等现象。

3.2 设备内部应清洁、干燥，无灰尘、杂物等积聚。

四、电缆破损4.1 电缆应无破损、老化、短路等现象，护套应完好无损。

4.2 电缆连接部分应牢固可靠，无松动、脱落等现象。

五、保护失效5.1 设备应配备有效的保护装置，如过载保护、短路保护、漏电保护等。

5.2 保护装置应灵敏可靠，不得出现误动作或失效现象。

六、接线不良6.1 设备接线应规范、整洁，无裸露、松动、短路等现象。

6.2 接线端子应紧固，无氧化、松动等现象。

七、标志模糊7.1 设备应有清晰的铭牌和安全警示标志，无模糊、缺失等现象。

7.2 设备操作说明和安全警示标识应清晰明了，易于理解。

八、运行异常8.1 设备在运行过程中应无异常声响、振动、发热等现象。

8.2 设备应能正常启动、停止和切换，操作应灵活可靠。

九、安全距离不足9.1 高压电气设备之间和高压设备与低压设备之间的安全距离应符合《煤矿安全规程》等相关标准要求。

9.2 安全距离内不得存在障碍物、金属导体等可能导致触电的物品。

十、防护不到位10.1 设备应配备有效的防护装置，如防护罩、防护栏等，以防止意外伤害。

10.2 防护装置应完好有效，不得出现损坏、缺失等现象。

心之所向，所向披靡

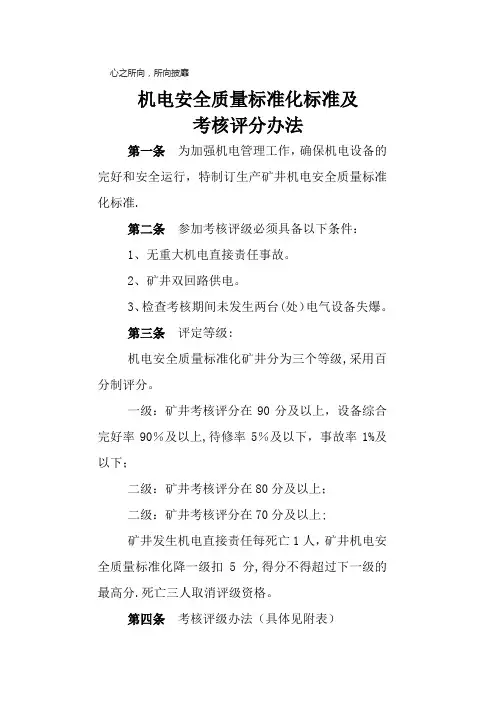

机电安全质量标准化标准及
考核评分办法
第一条为加强机电管理工作，确保机电设备的完好和安全运行，特制订生产矿井机电安全质量标准化标准.
第二条参加考核评级必须具备以下条件：
1、无重大机电直接责任事故。

2、矿井双回路供电。

3、检查考核期间未发生两台(处）电气设备失爆。

第三条评定等级:
机电安全质量标准化矿井分为三个等级,采用百分制评分。

一级：矿井考核评分在90分及以上，设备综合完好率90％及以上,待修率5％及以下，事故率1%及以下；
二级：矿井考核评分在80分及以上；
二级：矿井考核评分在70分及以上;
矿井发生机电直接责任每死亡1人，矿井机电安全质量标准化降一级扣5分,得分不得超过下一级的最高分.死亡三人取消评级资格。

第四条考核评级办法（具体见附表）
1、按照《煤矿安全规程》、《机电设备完好标准》、《煤炭工业企业设备管理规程》及行业其他相关标准、规定，现场逐项考核,查阅有关技术资料、图纸、记录,口试或者笔试应知应会。

2、扣分原则：本项分数扣完为止，每一大项中有缺项时（影响安全的因素除外)按下列计算公式进行折算：
本大项折合分数=本大项标准分数÷（本大项标准分数-缺项分数）×本大项检查实得分数
说明：本标准中所提到的机电设备是指生产设备。

大型固定设备是指主副提升机，井上下2m及以上的运搬绞车，主压风机、主通风机，主排水泵（服务水平的泵房)，2t/h及以上锅炉,主提升胶带输送机，35kv及以上的主变压器。

机电安全质量标准化标准及考核评分办法
续表
勤劳的蜜蜂有糖吃。

《煤矿安全规程》电气部分摘录第443条严禁井下配电变压器中性点直接接地，严禁由地面中性点直接接地的变压器或发电机直接向井下供电。

第444条普通携带式电气测量仪表，必须在瓦斯浓度1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。

第445条井下不得带电检修、搬迁电气设备、电缆和线路。

检修或搬迁前，必须切断电源，检查瓦斯在其巷道风流中瓦斯浓度低于1.0%时，再用与电源电压等级的验电笔验电，检验无电后，方可进行导体对地放电，控制设备内部安有放电装置的，不受此限。

所有开关的闭锁装置必须能可靠的防止擅自送电，开关手把在切断电源时必须闭锁，并挂“有人工作，不准送电”的警示牌，只有执行这项工作的人员才有权取下此牌。

第446条操作井下电气设备应符合下列规定：1、非专职人员或非值班电气人员不得擅自操作电气设备；（1）操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿绝缘靴或站在绝缘平台上；（2）手持式电气设备的操作手柄和工作中必须接触的部分必须有良好的绝缘。

第447条容易碰到的、裸露的带电体及机械外露转动和传动部分必须加装护罩或遮栏等设施。

第452条防爆电气设备入井前应检查其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及安全性能，检查合格并签发合格证后，方准入井。

第453条井下电力网的短路电流不得超过其控制用的断路器在井下使用的开断能力，并应校验电缆的热稳定性。

非煤矿用高压油断路器用于井下时，其使用的开断电流不应超过额定值的1/2第454条硐室外严禁使用油浸式低压电气设备。

40KW以上的电动机，应采用真空电磁起动器。

第455条井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。

井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置。

低压电动机的控制设备，应具有短路、过负荷、单相断线、漏电闭锁保护装置及远距离控制装置。

第456条井下配电网路（变压器馈出线路、电动机等）均应装设过流、短路保护装置，必须用该配电网路的最大三相短路电流校验开关设备的分断能力和动、稳定性及电缆的热稳定性，必须正确选择熔断器的熔体。

矿井机电设备完好标准1一通用部分1紧固件1紧固用的螺栓、螺母、垫圈等齐全,紧固、无锈蚀.2同一部位的螺母、螺栓规格一致.平垫、弹簧垫圈的规格应与螺栓直径相符合,紧固的螺栓应有防松装置.3用螺栓紧固不透眼螺孔的部件,紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量,螺栓拧入螺孔长度应不小于螺栓直径,但铸铁、铜、铝件不应小于螺栓直径的倍.4螺母紧固后,螺栓螺纹应露出螺母1-3个螺距,不得在螺母下面加多余垫圈减少螺栓的伸出长度.5紧固在护圈内的螺栓或螺母,其上端平面不得超过护圈高度,并需用专用工具才能松、紧.2隔爆性能1隔爆结合面的间隙,平口的结合面必须压实,不留间隙、转盖结合面间隙不能超过毫米.2隔爆结合面的表面粗糙度不大于△,操作杆的表面粗糙度不大于△.3螺纹隔爆结构：螺纹精度不低于3级,螺距不小于毫米；螺纹的最少啮合扣数不于小6扣.4隔爆结合面的法兰减薄厚度应不大于原设计规定的维修余量.5隔爆结合面的缺陷或机械伤痕,将其伤痕两侧高于无伤表面的凸起部分磨平后不得超过下列规定：1、隔爆面上对局部出现的直径不大于1毫米,深度不大于2毫米的砂眼,在40、25、15毫米宽的隔爆面上,每1 平方厘米不得超过5个,10毫米宽的隔爆面上不得超过2个.2、生产的机械伤痕,宽度与深度不得大于毫米,其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3.6隔爆结合面不得有锈蚀及油漆,应涂防锈油或磷化处理.如有锈迹,用棉纱擦净后,留有呈青褐色氧化亚铁云状痕迹,用手摸无感觉者仍算合格.7用螺栓固定的隔爆结合面,其紧固程度应以压平弹簧垫圈不松动为合格.8观察窗孔胶封及透明度良好,无破损、无裂纹.9引进设备的隔爆性能应符合煤矿机电设备检修质量标准电气设备分册的5-A、B、C、D的规定.10凡不符合1-9中任意一条者,即认为该设备失去隔爆性能,称为失爆,不得评为完好设备.3接线1进线嘴连接紧固,密封良好,并能符合下列规定：1密封圈材质用邵尔硬度为45-55度的橡胶制造,并按规定进行老化处理.2接线后紧固件的紧固程度以抽拉电缆不窜动为合格,线嘴压紧应有余量,线嘴与密封圈之间应加金属垫圈.压叠式线嘴压紧电缆后的压扁量不超过电缆直径的10%.3密封圈内径与电缆外径差应小于1毫米；密封圈外径进线装置内径差应符合下列规定：a密封圈外径大于或等于20毫米时密封圈外径与进线装置内径应小于或等于1毫米；b密封圈外径大于20毫米,小于60毫米时密封圈外径与进线装置内径应小于或等于毫米；c密封圈外径大于60毫米时密封圈外径与进线装置内径应小于或等于毫米；密封圈宽度应等于电缆外径的倍,但必须大于10毫米,厚度应大于电缆外径的倍,但必须大于4毫米70平方毫米的橡套电缆除外.密封圈无破损,不得割开使用.电缆与密封圈之间不得包扎其物体.4低压隔爆开关引入铠装电缆时,密封圈应全部套在电缆铅皮上.5电缆护套铅皮穿入进线嘴长度一般5-15毫米,如电缆粗穿不进时,可将穿入部分锉细但护套与密封圈结合部位不得锉细.6低压隔爆开关空闲的进线嘴应有密封圈及厚度不小于2毫米的钢垫板封堵压紧.其紧固程度：螺旋线嘴用手拧紧为合格,压叠式线嘴用手晃不动为合格,钢垫板应置于密封圈的外面,其直径与进线装置内径差应符合密封圈外径与进线装置内径间隙的有关规定,高压隔爆开关空闲的接线嘴应用与线嘴法兰厚度、直径相符的钢垫板封堵压紧.其隔爆结合面的间隙应符合有关规定按外壳容积计算毫米之间.7高压隔爆开关接线盒引入铠装电缆后,应用绝缘胶灌至电缆三叉以上.8凡不符合上述规定之一者,即为失爆,不得平为完好设备.2接线装置齐全、完整、紧固,导电良好,并符合下列要求1绝缘座完整无裂纹.2接线螺栓和螺母无损伤,无放电痕迹,接线零件齐全,有卡爪,弹簧垫,背帽等.3接线整齐、无毛刺、卡爪不压绝缘胶皮或其它绝缘物,也不得压或接触屏蔽屋.4接线盒内导线的电气间隙和爬电距离,应符合GB38363-83爆炸性环境用防爆电气设备增安性电气设备“e”的规定.5隔爆开关的电源、负荷引入装置,不得颠倒使用.小接线嘴不得出电源线.3固定电气设备应符合下列要求：1设备引入出线的终端线头应用线鼻子或过渡接头接线.2导线连接牢固可靠,接头温度不得超过导线温度.4电缆的连接除应符合煤矿安全规程第449条的规定外,并应符合下列要求：1电缆芯线的连接严禁绑扎,应采用压接或焊接.连接后的接头电阻不应大于同长度芯线电阻的倍,其抗拉强度不应小于原芯线的80%.不同材质芯线的连接应采用过渡接头,其过渡接头电阻值不应大于同长度芯线电阻值的倍.2高、低压铠装电缆终端应灌注绝缘材料,户内可采用环氧树脂干封.中间接线盒应灌注绝缘胶.5安全供电1高、低压电气设备的短路、漏电、接地等保护装置,必须符合煤矿安全规程、矿井保护接地装置的安装、检查、测定工作细则、煤矿井下检漏继电器安装、运行、维护与检修细则和矿井低压电网短路保护装置的整定细则的规定.2短路保护计算整定合格,动作灵敏可靠.3漏电保护装置使用合格.4接地螺栓符合下列标准：a电气设备的金属外壳和铠装电缆接线盒的外接地螺栓应齐全完整.b电气设备接线盒应设有内接地螺栓.c外接地螺栓直径：容量小于或等于5Kw的不小于M8；容量大于5KW 至10KW不小于M10；容量大于10KW的不小于M12；通讯、信号、按钮、照明灯等小型电气设备不小于M6.d接地螺栓应进行电镀防锈处理.5接地线应符合下列规定：a接主接地极的接地母线其截面积应不小于,镀锌铁线100平方毫米,扁钢254平方毫米,铜线50平方毫米.b电气设备外壳同接地母线或局部接地极的联线和电缆接线盒两端的铠装.铅皮的连接接地线,其截面积应不小于铜线25平方毫米；扁钢50平方毫米厚度不小于4毫米；镀锌铁线50平方毫米.6接地极应符合下列规定：a主接地极应符合下列规定：主接地极应用耐腐蚀的的钢板制成,其面积不小于平方米,厚度不小于5毫米.b局部接地极应符合下列规定：局部接地极可改置于巷道水沟或其它就近的潮湿处,设置在水沟的接地极应用面积不小于平方米,厚度不小于3毫米的钢板或具有同等有效面积的钢管制成,并平放在水沟深处,可用直径不小于35毫米,长度不小于米的钢管制成,管上至少钻20个直径不小于5毫米的透眼,并行垂直埋入地下.7接地电阻不得大于下列数值a井下设备2欧姆.b井下手持移动电气设备1欧姆.8设备闭锁装置齐全可靠9井下供电应符合煤矿安全规程第470条的规定,即做到“三无、四有、两齐、三全、三坚持”.6不漏油、不漏电的规定1不漏油:固定结合面及阀门、油标管等不应有油迹.运动部位允许有油迹,但擦干后在3分钟不见油,半小时不成滴.非密闭运动部件润滑不得甩至其它部件和基础上.2不漏电:网络的绝缘电阻不小于下列规定,漏电继电器正常投入运行.1140V60K欧660V30K欧330V15K欧127V10K欧.7电气性能检测1电气设备绝缘性能必须按煤矿电气实验规程试行规定的周期和项目进行试验,并符合标准,有记录可考查.2绝缘油,新油使用前应做油质分析；运行中的油,每年一次简化分析；多油断路器的油,每半年进行一次耐压实验,其它实验项目应按煤矿电气实验规程试行规定进行.有记录可查.3继电保护装置计算整定检验.每年进一次；对矿井电源的继电保护装置,每半年检验一次,并符合整定方案,有记录可查.4指示回转仪表应每年检验一次,其准确等级不得低于级；电源计量仪表应每半年校验一次,其准确等级不得低于级.有记录可查.8设备使用1高低压开关的选用应符合煤矿安全规程第421条的要求,与被控设备的容量应匹配,有下列情况之一者,不得评为完好设备.a超容量,超电压等级使用者；b不符合使用范围者；c继电保护失灵,熔体选用不合格者；d隔爆开关用小喇叭嘴引出动力线者.2井下隔爆型电气设备,必须在下井前,经过指定的隔爆电气设备检查员检查出具体合格证,否则一律不得评为完好设备.9安全防护1机房硐室和电气设备一切可能危及人身安全的祼露带电部分及转动部位,均需设防护罩、防护栏,并悬挂危险警告标志.2机房硐室、临时配电点,应备有符合规定的防火器材.3机房硐室、临时配电点,不得存放汽油、煤油、绝缘油和其它易燃物品.用过的棉纱破布应存放在盖严的专用容器内,并放置在指定地点.10设备涂饰1设备表面应涂防锈漆,开关箱、按线盒等内壁应涂耐弧漆,颜色与出厂颜色一致.2设备的护栏、油标、注油孔及油塞的外表应涂红色油漆.3设备外表脱落油漆的部位应及时补漆.11设备环境1设备表面无积尘,油垢及杂物.2机房硐室、临时配电点清洁卫生,无杂物、无淤泥、无积水、无滴水、无油垢、工具、备件、材料等存放在固定地点,设备安放整齐.3机房硐室通风良好,照明设施亮度符合安全要求.二低压隔爆开关1外观检查1外壳无变形、无开焊、无锈蚀、托架无严重变形.2操作手柄位置正确,板动灵活,与操作轴连接牢固.3磁力起动器的按钮与手柄壳盖的闭锁关系正常可靠,并有警告标志.4接地螺栓、接地线完整齐全,接地标志明显,有规定期内接地电阻实验记录.5隔爆性能符合隔爆标准,接线工艺符合规定要求.2触头、消弧罩、隔离刀闸开关1主触头、辅助触头接触良好,接触面积不小于60%.触头接触不同期性不大于毫米,触头开距11-13毫米.2触头无严重烧损.3消弧罩零件齐全、完整、无裂纹.4消弧片数量符合规定：380V不少于8片,660V不少于11片.5隔离刀闸开关接触良好,插入深度不小于闸刀宽度的2/3,接触面积应不小于刀闸的75%.6动刀闸的开合位置,动作方向与手柄严格协调一致.3导线、带电螺栓、保护装置1导线绝缘无破损老化,绝缘性能良好,绝缘电阻：1140V不低于5兆欧：660V不低于2兆欧；330V不低于1兆欧.2配线整齐、清楚,开关内部导线不得有接头.3开关露出的带电螺栓应用绝缘材料封堵好.4保护装置1继电器装置动作灵敏可靠,有规定期内的试验整定合格记录.2熔断管无严重烧焦痕迹,无裂纹、熔体容量选用合适.三移动变电站1外观检查1零部件齐全、紧固、完整.2箱体及散热器无变形、无锈蚀.3托撬小车无严重变形,轮组转动灵活,不松旷.4箱体内、外无积尘、无积水、无水珠.2变压器、开关及接线1电缆连接器接触良好,接线盒不发热,在井下使用时,应采用监视型屏蔽橡套电缆.2箱内二次回路导线排列整齐,接线符合规定,瓷瓶牢固无松动现象,无裂纹、损伤、无放电痕迹.3接线符合接线工艺有关规定.4变压器运行声音正常,运行温度不超过下列规定：B级绝缘不超过110摄氏度；F级绝缘不超过125摄氏度；H级绝缘不超过135摄氏度.5开关接线联接紧密,触头接触良好,无严重烧痕,隔离刀闸开关插入深度不低于刀闸宽度的2/3,三组合闸不同期性不大于3毫米.6开关操作机构动作灵活可靠,各传动轴不松旷,分、合闸指示正确.3保护装置及隔爆性能1保护装置齐全、整定合格、灵敏可靠,温度继电器动作灵敏正确.2互感器性能良好,有规定期内测试记录.3电气、机械连锁装置齐全,动作正确可靠.4接地标志明显,接地装置符合规定.5绝缘性能良好,绝缘电阻值符合下列数值：127V不低于光欧,380V660V 不低于5兆欧,1140V不低于50兆欧,6KV不低于200兆欧,并有规定期内的测试记录.6隔爆性能符合电气隔爆标准.四隔爆充电机1外观检查1外壳、托架及散热片无严重损伤,变形或锈蚀,壳内无水珠.2观察孔玻璃完整无损,表面清晰.3交流电压表、电流表、直流电流表、电压表、电流及电压调节旋钮、齐全完整、灵敏可靠、指示正确.2变压器、设备接线1变压器线圈无损伤,无老化,绝缘电阻符合规定,一次线圈1140V不低于5兆欧,660V不低于2兆欧,380V不低于1兆欧.二次线圈不低于兆欧.2运行温度不超过60摄氏度.3导线联接牢固,接线端子标志应清晰正确.4电缆护套完整,无破漏现象.5充电插销合格,绝缘无损伤,触头接触良好,无损伤.3保护装置及隔爆性能1过流保护装置整定合格,动作灵敏可靠,快速熔断器规格与保护整定值相符.2接地装置良好,符合接地有关标准.3设备隔爆性能符合电气设备隔爆标准.五煤电钻综保和信号照明综保1外观检查1外壳、托架无明显变形,无严重锈蚀.2零部件齐全、完整、紧固.3指示灯色别清晰,并符合规定.2接线及电气性能1接线工艺符合要求.2电源盖板,危险牌齐全紧固.3接触器绝缘无损伤,触头接触良好,触头开距为毫米.消弧罩装置齐全完整,接触器吸合无噪音.4变压器及导线绝缘无损伤,无老化.绝缘电阻：660V不低于2兆欧；380V不低于1兆欧；127V不低于兆欧.3保护装置1过载、短路、漏电保护装置齐全,整定合格,动作灵敏可靠.2熔断管完整无损伤,固定牢靠,熔体选用合适.3机械、电气闭锁齐全可靠,手柄在停电位置时,触头不带电.4接地可靠,接地装置及接地电阻符合接地细则有关规定.5隔爆性能符合电气设备隔爆标准.六通讯信号及五小电器1外观检查1零部件齐全、完整、紧固.2外壳无锈蚀,无严重变形、无裂纹、标志齐全清晰,壳体内无油垢,积垢或水珠,清洁卫生,螺丝紧固.3观察窗清洁、无破损.2接线1接线及接线端子整齐、清洁、导线标志清晰.2插销接线装置紧密、牢固、接头接触良好.3接线嘴无裂纹、损伤、接线柱不松动,不秃扣.接地线符合有关规定.4隔爆性能符合电气设备隔爆性能.5接线工艺符合有关规定.3整体系统功能1控制、检验、监视、信号、显示系统的声、光显示正常.2通讯系统声音清晰,音量适当.3操作灵活,动作可靠,声、光讯号清晰.4工作电压、电流符合铭牌规定,无过热现象.5隔爆插销装置需符合以下规定：1电源低于1140V应用防止突然板脱的徐动装置.2电源为1140V应用电气连锁装置.七电缆1外观检查1橡套电缆护套无明显损伤.不露出芯线绝缘或屏蔽层,护套损伤伤痕深度不超过厚度的1/2,长度不超过20毫米或沿周长1/3,无老化现象.2铠装电缆钢带,钢丝不松散,涂有防锈油.3电缆标志牌齐全,改变电缆直径的接线盒两端,拐弯处、分岔处及沿线200米均应悬挂标志牌、注明电缆编号、电压等级、截面积、长度、用途等项目.4电缆接线盒零部件齐全完整,无锈蚀,密封良好,不渗油.5电缆上部无淋水有淋水处需采取防护措施.2电缆辅设1电缆辅设应符合煤矿安全堆积的规定.2电缆应用吊勾卡悬挂,橡套电缆严禁用铁丝悬挂.3电缆悬挂整齐、不交叉、不落地,应用适当驰度,在承受意外重力时能自由坠落.悬挂高度应在矿车、电机车、装岩机等掉道时不致碰撞,在电缆坠落时,不致落在轨道或运载机械上.4电缆悬挂的间距在水平或倾斜的巷道内不得超过3米,在立井井筒内不得超过6米.5沿钻孔敷设的电缆必须绑紧在钢丝绳上,钻孔应加装套管.6综采工作面的电缆,应放入电缆槽或夹板内；工作面出口电缆应用吊梁悬挂或绑扎吊挂单指屏蔽电缆不得与油管、风管、水管混吊.3电缆使用1不得超负荷运行,接头温度不得超60摄氏度.2工作电压与电缆额定电压相符.千伏级以上的橡套电缆在井下使用时,应采用不延燃屏蔽电缆.3运行中电缆不应盘成圈或∞变形屏蔽电缆、采煤机电缆车的电缆除外.4井筒或巷道内的和信号电缆应与电力电缆分别挂在井巷的两侧,至少应距电力电缆300毫米以上,并挂在电力电缆的上面.在巷道内辅设的电力电缆,高压电缆应在上面；高、低电缆的间距应大于100毫米.同等电压电缆之间的间距应不小于50毫米.4电缆联接、绝缘及接地1井下使用的电缆一律采用接线盒或电缆联接器联接.2接线盒、联接器的额定电压应与电缆使用的电压相符.3橡套电缆接头温度不得超过电缆温度.4电缆绝缘电阻应符合下列规定：6KV100兆欧／km;1140V50兆欧/km;600V10兆欧/km5接地装置符合接地完好要求.矿井机电设备完好标准2目录Ⅰ固定设备1通用部分紧固件螺纹连接件和锁紧件必须齐全,牢固可靠. 螺栓头部和螺母不得有铲伤或棱角严重变形.螺纹无乱扣或脱扣 . 螺栓拧入螺纹孔的长度不应小于螺栓的直径铸铁、铜、铝合金件等不小于螺栓直径的倍.螺母扭紧后螺栓螺纹应露出螺母1~3个螺距,不得用增加垫圈的办法调整螺纹露出长度.稳定与稳定孔应吻合,不松旷.铆钉必须紧固,不得有明显歪斜现象.键不得松旷,打入时不得加垫,露出键槽的长度应小于键全长的20%,大于键全长的5%钩头键不包括钩头的长度.联轴器端面的间隙及同轴度应符合表1-1-1的规定:表1-1-1联轴器端面间隙和同轴度 mm弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm.柱销螺母应有防松装置.齿轮式联轴器齿厚的磨损量应不超过原齿厚的20%.键和螺栓不松动.蛇型弹簧式联轴器的弹簧不应有损伤,厚度磨损不应超过原厚的10%.轴和轴承轴轴不得有表面裂纹,无严重腐蚀和损伤,内部裂纹按探伤记录检查无扩张.轴的水平度和多段轴的平行度均不得超过%,如轴的挠度较大达不到此要求时,齿轮咬合及轴承温度正常,也算合格.滑动轴承轴瓦合金层与轴瓦应粘合牢固,无脱离现象,合金层无裂纹,无剥落,如有轻微裂纹和剥落,但面积不超过,且轴承温度正常,也算合格.轴径与轴瓦的顶间隙不应超过表1-1-2的规定:表1-1-2轴径与轴瓦的顶间隙 mm轴径与下轴瓦中部应有90°~120°的接触面,沿轴向接触范围不应小于轴瓦长度的80%.润滑油质合格,油量适当,油圈或油链转动灵活.压力润滑系统油路畅通,不漏油.滚动轴承轴承转动灵活、平稳、无异响.润滑脂合格,油量适当,占油腔的1/2~2/3,不漏油.轴承温度应符合表1-1-3的规定:表1-1-3 轴承温度轴在轴承上包括减速器的振幅不超过表1-1-4的规定:表1-1-4轴在轴承上的振幅传动装置主、被动皮带轮中心线的轴向偏移不得超过:a.平皮带轮为2mm;b.三角皮带轮当中心距小于或等于500mm时为,当中心距大于500mm时为2mm.两皮带轮轴中心线的平行度不超过1‰.平皮带的接头应平直,接缝不偏斜.接头卡子的宽度应略小于皮带宽度.皮带无破裂.运行中不打滑,跑偏不超出皮带轮边沿.三角皮带的型号与轮槽相符,条数不缺,长度一致,无破裂、剥层.运行中不打滑.皮带底面与轮槽底面应有间隙.减速器和齿轮减速器壳体无裂纹和变形.结合面配合严密,不漏油.润滑油符合设计要求,油量适当,油面超过大齿轮半径的1/2.油压正常.轴的水平度不大于%.轴与轴承的配合符合要求.齿圈与轮心配合必须紧固,轮缘、辐条无裂纹.齿轮无断齿,个别齿断角宽度不超过全齿宽的15%.齿面接触斑点的分布,应符合表1-1-5的规定:表1-1-5齿轮副齿面接触斑点注:括号内数值,用于轴向重合度>的斜齿轮齿面无裂纹,剥落面积累计不超过齿面的25%,点蚀坑面积不超过下列规定:a.点蚀区高度接近齿高的100%;b.点蚀区高度占齿高的70%,长度占齿长的10%;c.点蚀区高度占齿高的30%,长度占齿长的40%.齿面出现的胶合区,不得超过齿高的1/3,齿长的1/2.齿厚的磨损量不得超过原齿厚的15%,开式齿轮齿厚的磨损量不得超过原齿厚的20%.“五不漏”的规定不漏油静止结合面一般不允许有漏油,老旧设备允许有油迹,但不能成滴.运动结合面允许有油迹,但在擦干后3min不见油,半小时不成滴.非密闭传动部位,不甩油可加罩.不漏风空气压缩机,通风机,风管等的静止结合面不漏风.运动结合面的泄露距100mm处用手试验,无明显感觉.不漏水静止结合面不见水,运动结合面允许滴水,但不成线.不漏气锅炉,汽动设备,管路及附件的静止结合面不漏汽;运动结合面的泄露距200mm处用手试验,无明显感觉.不漏电绝缘电阻符合要求,漏电继电器正常投入运行.电气设备电动机,开关箱柜,起动控制设备,接地装置,电器,电缆及配线等符合本标准“电气设备”分册完好标准的规定.安全防护机电设备和机房峒室内外可能危及人身安全的部位和场所,都应安设防护栏,防护罩或盖板.放火措施a机房峒室内不得存放汽油、煤油、变压器油.润滑油和用过的棉纱、破布应分别放在盖严的专用容器内,并放置在指定地点.b机房峒室内要有合乎规定的防火器材.涂饰设备的表面喷涂防锈漆,脱落的部位应及时修补.设备的特殊部位如外露轴头、防护栏、油嘴、油杯、注油孔及油塞等的外表应涂红色油漆.在同一设备上的油管应涂黄色风管应涂浅紫色、水管应涂绿色,以便区分.不涂漆的表面应涂防锈油.基础机座与混凝土不得相互脱离.混凝土不得有断裂、剥落和松碎现象.基础坑内无积油和积水.记录资料各种设备的机房峒室都应备有下列记录：a交接班记录；b运转记录；c检查、修理、试验和整定记录；d事故和故障记录.有设备铭牌、编号牌、完好牌,并固定牢靠,保持清晰.设备环境设备无积尘、无油垢.机房峒室内外无杂物,工具、备件、材料、油料等有固定存放地点,安放排列整齐.机房峒室通风良好,温度和噪声符合规定.照明照明装置应符合安全要求,并有足够亮度.2主要提升机含滚筒直径2m以下提人绞车和滚筒直径2m及以上提升人员、物料的提升机滚筒及驱动轮缠绕式提升机滚筒和摩擦式提升机驱动轮,无开焊、裂纹和变形.滚筒衬木磨损后表面距固定螺栓头部不应小于5mm.驱动轮摩擦衬垫固定良好,绳槽磨损程度不应超过70mm,衬垫底部的磨损剩余厚度不应小于钢丝绳的直径.双滚筒提升机的离合器和定位机构灵活可靠,齿轮及衬套润滑良好.滚筒上钢丝绳的固定和缠绕层数,应符合煤矿安全规程第384、385、386条的规定.钢丝绳的检查、试验和安全系数应符合煤矿安全规程第八章第三节有关条文的规定,有规定期内的检查、试验记录.对多绳摩擦轮提升机的钢丝绳张力应定期进行测定和调整.任一根钢丝绳的张力同平均张力之差不得超过±10%.深度指示器深度指示器的螺杆、传动和变速装置润滑良好,动作灵活,指示准确.有失效保护.牌坊式深度指示器的指针行程,不应小于全行程呢感的3/4；圆盘式深度指示器的指针旋转角度范围,应不小于250°、不大于350°.仪表各种仪表和计器,要定期进行校验和整定,保证指示和动作准确可靠.校验和整定要留有记录,有效期为1年.。

机电设备检查完好标准一、电器管理（50分）1、设备无失爆（包括五小电器、电铃、按钮、接线盒、防爆灯、电话）如有一处失爆，取消该项分。

（20分）2、电缆悬挂整齐。

（间距2米均衡，垂度一致，不穿插、不交叉、大小线分开）（5分）3、设备摆放整齐。

（设备上架、间距一致、高低相宜，且设备周围卫生干净）（5分）4、接地系统完善合格。

（接地螺丝大小合适、紧固，且接地级牢固可靠，不串接、不生锈）（5分）5、抽查设备20%台次，检查设备接线室卫生和接线工艺，各种保护设施使用正常。

（10分）6、搞好设备三牌管理（MA标志牌、设备铭牌和设备完好牌）锈蚀严重和严重变形的设备应退出使用。

（5分）二、机械设备管理（30分）1、坏设备能及时升井（不超3天），各备用设备，应达标完好且支起摆放。

（5分）2、皮带机①上下托辊齐全运转正常，缺或者坏一根（串）扣0.5分②皮带跑偏一处扣0.5分③架子不直、不顺扣0.5分④机尾无护罩，滚筒发热缺油，各连接部位缺螺丝，变速箱漏油，出现一处扣2分。

3、刮板输送机①链子拉斜扣2分，缺一块刮板扣1分，缺一条链环螺丝扣0.5分②无机尾护罩、无负荷轮护罩扣2分③一节坏槽子扣1分，机头无护链板、分链器扣2分④各连接部位缺一条螺丝扣1分。

三、文明生产（20分）1、机巷内干净卫生、地面平整、无积水、无杂物。

（5分）2、刮板输送机巷内必须有每部不低于4个回煤坑，少一个扣1分。

（5分）3、各机头处有切实可用的喷雾降尘装置。

（5分）4、有皮带过桥和可靠防护栏。

（5分）机电科二零零六年五月四日。
