火力发电厂化学仪表检修、校准、维护规范（原理）编写：马培亮审核：黄俊东批准：`南京国能环保科技发展有限公司发布目次前言1、氢纯度分析器 12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表） 95、光学式分析仪表（在线硅表、磷表） 126、湿度分析仪表 13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。
1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。
b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。
c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。
1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。
1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。
1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。
1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。

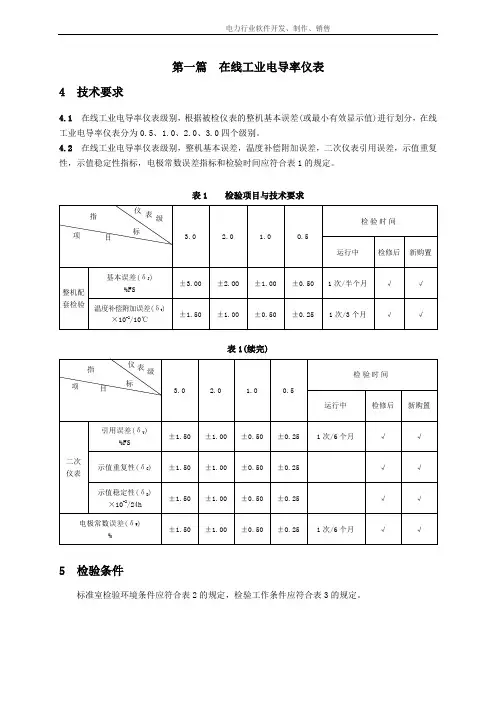

第一篇在线工业电导率仪表4 技术要求4.1在线工业电导率仪表级别，根据被检仪表的整机基本误差(或最小有效显示值)进行划分，在线工业电导率仪表分为0.5、1.0、2.0、3.0四个级别。
4.2在线工业电导率仪表级别，整机基本误差，温度补偿附加误差，二次仪表引用误差，示值重复性，示值稳定性指标，电极常数误差指标和检验时间应符合表1的规定。
表1 检验项目与技术要求表1(续完)5 检验条件标准室检验环境条件应符合表2的规定，检验工作条件应符合表3的规定。
6 标准设备与标准溶液6.1准确度高于被检仪表一个级别的标准电导率仪表一台。
所选用的标准电导率仪表必须具备量值传递条件，必须按照量值传递程序进行定期检定。
6.2精度优于0.1级的标准交流电阻箱2台或3台。
6.30℃～50℃精密温度计一支，最小分度值为0.5℃。
6.4 精密度±0.5℃，范围O℃～50℃可调整恒温预处理装置一套。
6.5 氯化钾标准溶液按照附录A(标准的附录)中A1、A2的规定进行电导率标准溶液的制备。
7 整机基本误差检验7.1对于运行中的在线工业电导率仪表必须定期(每半个月一次)进行整机基本误差的检验，对常用量程至少要重复三次。
对于新购置仪表的开箱验收，大修后的检查以及对现场应用情况的考核等均可依照本规定进行检验。
7.2 整机基本误差检验方法7.2.1水样流动检验法将标准仪表的电导池就近串联连接在被检仪表传感器的流路之中，水样的流速和温度按照要求进行调整至符合表3的规定条件，并保持相对稳定。
被检仪表通电预热并冲洗流路15min以上，精确读取被检仪表示值(κS)与标准仪表示值(κB)，并准确测量水样的温度值。
重复以上操作三次，每次的时间间隔要保持在3min以上，检验数据的记录格式见附录F(提示的附录)中的表F1。
7.2.2标准溶液检验法将被检仪表传感器的电导电极置入标准溶液之中，记录标准溶液的电导率值(κb)，精确读取被检仪表的示值及溶液的温度值。
一、化工仪表概述化工仪表是化工过程中用于测量、控制和监测各种流体、压力、温度、流量等参数的仪器设备。
它们在化工生产中起着至关重要的作用，能够提高生产效率、保证产品质量、降低生产成本，确保安全生产。
化工仪表包括各种传感器、变送器、控制器、执行器等设备，通过这些设备能够实现对化工过程的自动化控制。
二、化工仪表的种类1. 压力仪表：用于测量和监测管道、容器、设备等的压力，常见的压力仪表有压力传感器、压力变送器、压力表等。
2. 温度仪表：用于测量和监测流体或设备的温度，常见的温度仪表有温度传感器、温度变送器、温度计等。
3. 流量仪表：用于测量和监测流体的流量，常见的流量仪表有流量传感器、流量计等。
4. 液位仪表：用于测量和监测容器、罐体等的液位，常见的液位仪表有液位传感器、液位开关、液位计等。
5. 分析仪表：用于分析和监测流体的成分和性质，常见的分析仪表有pH计、浊度计、色度计、气体分析仪等。
6. 控制仪表：用于对化工过程进行自动控制，常见的控制仪表有PLC、DCS系统、PID控制器等。
7. 阀门执行器：用于对管道和设备的阀门进行控制，常见的阀门执行器有电动执行器、气动执行器等。
三、化工仪表的标注要求化工仪表的标注是为了保证设备的安全性、可靠性和合理性，其标注要求如下：1. 精确性：化工仪表的标注应准确无误，符合实际测量值，误差控制在允许范围内。
2. 易读性：化工仪表的标注应清晰可读，以便操作人员准确读取相关参数。
3. 规范性：化工仪表的标注应符合相关标准和规范要求，符合国家法律法规的规定。
4. 一致性：化工仪表的标注应与设备的实际参数一致，不得存在偏差和矛盾。
5. 完整性：化工仪表的标注应包括相关参数、单位、生产厂商、生产批号等信息，可以对设备进行追溯和管理。
1. 符号标注：化工仪表的标注应包括相关的符号和文字说明，以便操作人员快速理解和识别。
2. 参数标注：化工仪表的标注应包括相关的参数和单位，如压力仪表的压力单位为MPa或kPa，温度仪表的温度单位为℃或℉。
化工厂仪表分类
化工厂仪表主要分为以下几类：
1. 温度测量仪表：主要有液体膨胀式温度计、固体膨胀式温度计（双金属温度计）、压力式温度计和热电阻温度计等。
这些仪表可用于测量化工生产过程中的温度参数和变化情况。
2. 压力测量仪表：主要用于测量压力、液位等参数，包括压力表、压力变送器、压力开关等。
3. 流量测量仪表：用于测量流体的流量，如流量计、流量开关等。
4. 物位测量仪表：用于测量液体、固体物料的液位或料位，如液位计、料位计等。
5. 气体分析仪表：用于测量气体成分和浓度，如气体分析仪、气相色谱仪等。
6. 调节阀和执行机构：调节阀是化工厂自动化控制系统中非常重要的组成部分，用于控制各种工艺参数，如温度、压力、流量等；执行机构则用于驱动调节阀等设备。
这些仪表在化工厂中起着至关重要的作用，可以全面监测化工生产期间的温度、压力、流量等参数，生成相关检测数据，再通过调节温度等参数对整个生产过程进行有效控制。
