光纤跳线、布放尾纤、光纤熔接、光纤耦合器工程量计算规则解释说明1. 引言1.1 概述本文将介绍光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则。

随着光通信技术的不断发展，光纤的应用越来越广泛，但在实际工程中，光纤跳线、布放尾纤、光纤熔接和光纤耦合器等问题仍然是需要注意的重要部分。

本文将详细解释和说明这些问题，并提供相应的解决办法和计算规则。

1.2 文章结构本文分为五个部分：引言、光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则。

每个部分都包含多个小节，以系统地介绍和阐述各个问题。

1.3 目的本文的目的是为读者提供关于光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则方面的相关知识和实用信息。

读者可以通过学习本文，了解到这些问题的定义及作用、组成部分、应用场景以及布放方法和要点，并能掌握相关的操作规范、质量评估方法以及解决常见问题的办法。

本文旨在帮助读者更好地理解和应用光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则，提高工作效率和质量。

2. 光纤跳线:2.1 定义及作用:光纤跳线是指将两个不同设备间的光纤进行连接的一种传输介质。

其作用是实现不同设备之间的信号传输和通信。

光纤跳线能够将光信号从一个设备传递到另一个设备，确保信息的高速稳定传输，避免信号衰减和干扰。

2.2 光纤跳线的组成部分:光纤跳线主要由四个组成部分构成：外护套、纤芯、内护层和托架。

其中外护套是起保护作用的外层材料，常见材质有PVC、LSZH等；纤芯是实际进行光信号传输的核心部分；内护层则对纤芯进行保护；托架则使得光纤具备弯曲和拉力能力。

2.3 光纤跳线的应用场景:光纤跳线广泛应用于各种通信系统中，包括数据中心、电信运营商、广播电视、安防监控等领域。

在这些场景中，光纤跳线可用于连接不同设备之间的服务器、交换机、路由器、光纤收发器等。

其应用不仅提供了高速、稳定的信号传输，还可以减少线缆混乱和占用空间，提升整个通信系统的可靠性和效率。

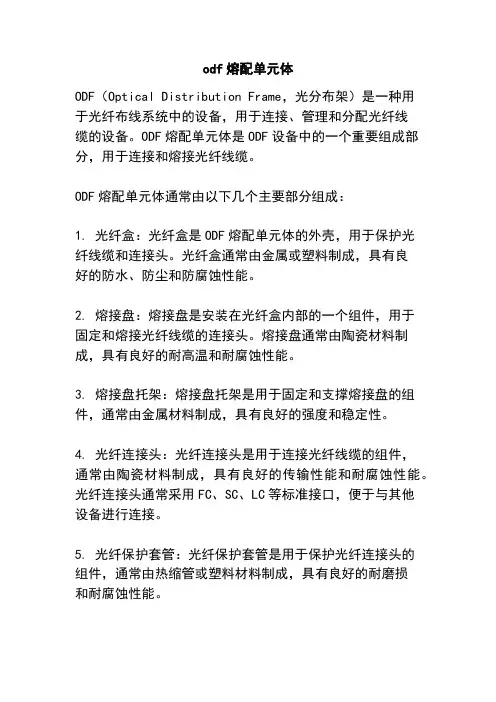

odf熔配单元体
ODF（Optical Distribution Frame，光分布架）是一种用
于光纤布线系统中的设备，用于连接、管理和分配光纤线
缆的设备。

ODF熔配单元体是ODF设备中的一个重要组成部分，用于连接和熔接光纤线缆。

ODF熔配单元体通常由以下几个主要部分组成：
1. 光纤盒：光纤盒是ODF熔配单元体的外壳，用于保护光
纤线缆和连接头。

光纤盒通常由金属或塑料制成，具有良
好的防水、防尘和防腐蚀性能。

2. 熔接盘：熔接盘是安装在光纤盒内部的一个组件，用于
固定和熔接光纤线缆的连接头。

熔接盘通常由陶瓷材料制成，具有良好的耐高温和耐腐蚀性能。

3. 熔接盘托架：熔接盘托架是用于固定和支撑熔接盘的组件，通常由金属材料制成，具有良好的强度和稳定性。

4. 光纤连接头：光纤连接头是用于连接光纤线缆的组件，
通常由陶瓷材料制成，具有良好的传输性能和耐腐蚀性能。

光纤连接头通常采用FC、SC、LC等标准接口，便于与其他
设备进行连接。

5. 光纤保护套管：光纤保护套管是用于保护光纤连接头的
组件，通常由热缩管或塑料材料制成，具有良好的耐磨损
和耐腐蚀性能。

以上是ODF熔配单元体的主要部分，通过熔接盘和光纤连接头的组合，可以实现光纤线缆的连接和熔接。

ODF熔配单元体在光纤布线系统中起到了重要的作用，能够提供高质量的光纤连接和传输性能，保证光纤网络的稳定和可靠运行。

监控视频系统设备介绍很多行业外的小伙伴及刚接触监控行业的小伙伴们，都对监控系统有模糊的概念，不知道监控系统中有啥设备，在此，小编给大家介绍监控系统中涉及的设备。

包括前端设备、传输设备、后端设备、综合安防管理平台等等监控系统中涉及的设备类型。

前方高能！！图文数量较多，有兴趣的小伙伴请耐心看完，欢迎指出不当之处及同行小伙伴相互交流。

一、前端设备。

前端设备包括摄像机、云台、防护罩、支架、立杆、拾音器、探测器等。

1.1、摄像机即前端主要图像采集设备。

分模拟产品及网络产品、其中模拟产品正慢慢被高清网络摄像机淘汰。

摄像机一般由高清模组、CMOS传感器、镜头成。

摄像机包括枪型摄像机（红外枪型摄像机及低照度枪型摄像机）、半球型摄像机、球机、低照度球机、一体化摄像机等。

还有就是其它特殊行业定制专用摄像机。

注：一体化摄像机指的是一种带电动聚焦及带机械变焦功能的一体化摄像机，需配合云台或特殊定制的护罩使用，内部机芯与球机机芯为同一道理。

红外设备与低照度设备外观区别在于一个带红外，一个不带红外；实质功能区别在于红外摄像机在夜晚的时候监控画面为黑白画面，而低照度设备只要在微弱的光线下都呈现彩色画面。

电梯专用摄像机：由于电梯内部空间小，为了美观，大多会采用类似飞碟形状，也有很多现场使用半球摄像机代替。

1.2、云台即由两组电机组成、带动摄像机转动的安装平台。

一般应用于家庭迷你云台、高速公路、森林防火以及石油化工区域的防爆云台等特殊行业使用。

1.3、防护罩这里说的护罩指的是一种应用于保护枪型摄像机的护罩，防尘、防雨、抗高低温、抗腐蚀等。

目前较多使用在道路监控中。

1.4、支架即固定摄像机的设备。

分为吊装支架，壁装支架。

按形状分为万向节支架，I型支架，L型支架、T型支架及鸭嘴型支架。

1.5、立杆用于安装在户外没有墙体固定，但需安装监控摄像机的地方。

分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米。

光纤通信系统的基本概念、组成及特点。

光纤通信系统是以光为载波，利用纯度极高的玻璃拉制成极细的光导纤维作为传输媒介，通过光电变换，用光来传输信息的通信系统。

光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

然后再通过电流—电压转换器,变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光纤通信系统的特点有：1.频带宽、传输容量大，损耗小、中继距离长，重量轻、体积小，抗电磁干扰性能好，泄漏小、保密性好，节约金属材料，有利于资源合理使用。

2.传输损耗小：在光纤通信系统中，由于采用了石英等材质作为光纤材料，其传输损耗比普通金属线要小得多。

3.传输容量大：由于光纤通信系统采用光信号传输，因此其传输容量比普通金属线要大得多。

4.抗电磁干扰性能好：由于光纤通信系统采用光信号传输，因此其抗电磁干扰性能比普通金属线要好得多。

5.保密性好：由于光纤通信系统采用光信号传输，因此其保密性比普通金属线要好得多。

6.节约金属材料：由于光纤通信系统采用石英等材质作为光纤材料，因此可以节约大量的金属材料。

7.易于安装和维护：由于光纤通信系统采用光信号传输，因此其安装和维护相对容易。

8.适用于远距离传输：由于光纤通信系统采用石英等材质作为光纤材料，因此可以适用于远距离传输。

9.适用于大规模网络：由于光纤通信系统采用光信号传输，因此可以适用于大规模网络。

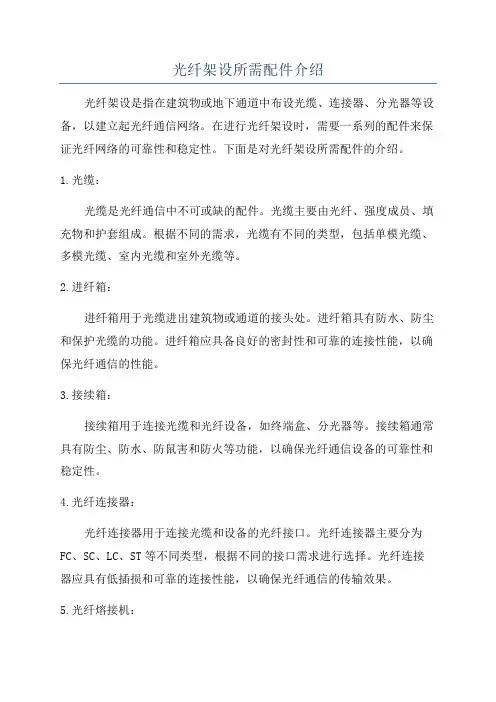

光纤架设所需配件介绍光纤架设是指在建筑物或地下通道中布设光缆、连接器、分光器等设备，以建立起光纤通信网络。

在进行光纤架设时，需要一系列的配件来保证光纤网络的可靠性和稳定性。

下面是对光纤架设所需配件的介绍。

1.光缆：光缆是光纤通信中不可或缺的配件。

光缆主要由光纤、强度成员、填充物和护套组成。

根据不同的需求，光缆有不同的类型，包括单模光缆、多模光缆、室内光缆和室外光缆等。

2.进纤箱：进纤箱用于光缆进出建筑物或通道的接头处。

进纤箱具有防水、防尘和保护光缆的功能。

进纤箱应具备良好的密封性和可靠的连接性能，以确保光纤通信的性能。

3.接续箱：接续箱用于连接光缆和光纤设备，如终端盒、分光器等。

接续箱通常具有防尘、防水、防鼠害和防火等功能，以确保光纤通信设备的可靠性和稳定性。

4.光纤连接器：光纤连接器用于连接光缆和设备的光纤接口。

光纤连接器主要分为FC、SC、LC、ST等不同类型，根据不同的接口需求进行选择。

光纤连接器应具有低插损和可靠的连接性能，以确保光纤通信的传输效果。

5.光纤熔接机：光纤熔接机用于将光纤连接头进行熔接，以实现光纤之间的连接。

光纤熔接机应具备高精度的定位、快速熔接和低损耗等特点，以确保光纤连接的质量和稳定性。

6.光纤测试仪：光纤测试仪用于对光纤通信网络进行测试和诊断。

光纤测试仪可以检测光纤的插损、光纤长度、连接质量等参数，以确保光纤通信的性能和可靠性。

7.光纤分光器：光纤分光器用于将光信号分配到不同的光纤路径中。

光纤分光器可以实现光信号的分光、合波和分配等功能，以满足不同的光纤通信需求。

8.光纤配线架：光纤配线架用于组织和管理光纤连接器、光缆和光缆配线。

光纤配线架应具有良好的结构和接线功能，方便操作和管理光纤通信网络。

9.光纤存储盒：光纤存储盒用于存放和保护光缆的备纤长度。

光纤存储盒应具备良好的密封性和保护性能，以确保备纤长度的可靠性和稳定性。

10.光纤保护套管：光纤保护套管用于保护光纤连接点的连接头。

通用型光纤配线架
产品概述：
符合YD/T 778-2011标准。

光纤配线架是光缆和光通信设备之间或光通信设备之间的配线连接设备。

主要用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

产品特性
1、19英寸标准网络机柜安装，尾纤收容设置于机架内，用于纤熔接或研磨处理
2、壳体采用环氧静电喷塑，外形美观，使用方便
3、提供光纤收容及整理空间，方便跳线及整理
4、适用于SC、ST、FC或LC类型适配器，可快速安装
主要参数
1、可接入4根光缆，内设有光缆缓拉架固定，方便光缆安装
2、接续容量：12/24芯数光纤与连接接头
订货信息
挂墙式光纤配线架
产品特性：
1.适用于光纤接入网中的光纤终端点，有光缆的配线和熔接功能，可以实现光缆纤芯的灵活跳
接及存储
2.壳体采用环氧静电喷塑，外形美观，使用方便
3.收容尾纤设置于墙上，用于光纤熔接或端接
4.提供光纤接续收容盘及整理空间，并可提供熔接盘供选
5.适用于SC、ST、FC或LC型光钎适配器，可快速安装
参数：
接续容量：8芯/12芯数光纤与连接接头
固定方式：内设有光缆固定装置，方便光缆安装
订货编码：。

光缆配件的作用和用途包括：
1. 光纤跳线和光纤尾纤：这些配件用于配线架上的交接，光纤耦合器安装在光纤终端箱上，光纤终端盒和光纤接续盒用于连接光缆和光纤设备。

2. 光纤连接器：用于连接光缆和各种设备，例如光缆接续盒、ODF（Optical Distribution Frame）等。

3. 光纤适配器：适配器是一个与光纤线相匹配的重要配件，用于连接光纤线和不同类型的设备。

4. 光纤衰减器：用于调整光信号的强度，特别是在光纤网络中需要调节信号强度的场景。

5. 光纤切割刀：用于切割光纤线，方便连接各种设备。

6. 冷接子：是一种快速连接光纤线的装置，不需要熔接，方便快捷。

7. 光缆接续盒：是一种用于保护和接续光纤线的重要设备，可以保护光纤接头，还可以用于直通和分支连接结构光缆的终端机房内的接续。

8. 野战光缆组件：由野战光缆、光缆连接器和线盘组成，用于野外通信，具有快速连接、光路交叉和专用收放装置的特点。

这些光缆配件的选择和使用需要根据实际需求进行，以确保网络信号的传输质量和可靠性。

光纤耦合器光纤耦合器（Coupler）又称分歧器（Splitter），是将光讯号从一条光纤中分至多条光纤中的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到，与光纤连接器分列被动元件中使用最大项的（根据ElectroniCat资料，两者市场金额在2003年约达25亿美元）。

光纤耦合器可分标准耦合器（双分支，单位1×2，亦即将光讯号分成两个功率）、星状／树状耦合器、以及波长多工器（WDM，若波长属高密度分出，即波长间距窄，则属于DWDM），制作方式则有烧结（Fuse）、微光学式（MicroOptics）、光波导式（WaveGuide）三种，而以烧结式方法生产占多数（约有90％）。

烧结方式的制作法，是将两条光纤并在一起烧融拉伸，使核芯聚合一起，以达光耦合作用，而其中最重要的生产设备是融烧机，也是其中的重要步骤，虽然重要步骤部份可由机器代工，但烧结之后，仍须人工作检测封装，因此人工成本约占10～15％左右，再者采用人工检测封装须保品质的一致性，这也是量产时所必须克服的，但技术困难度不若DWDMmodule及光主动元件高，因此初期想进入光纤产业的厂商，大部分会从光耦合器切入，毛利则在20～30％。

国外业者有JDS、E-Tek、Oplink、Gould等，目前都已直接在大陆设厂生产耦合器跳线先说配线架吧，就是外线（电信线路）和内线进行交换为了方便管理而设的线路管理的机架。

通常外线是架好不用动的，内现在表层，员工调了位置或人员流动时就要对号码或分机进行相应的移动，这就是跳线。

跳线，实际上就是将用户的端口在交换机上（网络）和配线架上（语音）做一个调整，但现在的弱电几乎都是在配线架上面完成，网络和语音都在一块的，这就是网管的基本工作。

另外顺便说一句，现在还有一种光纤跳线，在配线架上面用的，俗名也叫跳线/尾纤，呵呵。

尾纤尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。

光缆接头盒（熔接包）的简介光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便。

广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。

右侧为二进二出接头盒；用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器；产品特性·产品的盒体采用优质工程塑料。

·产品采用2次压缆技术，确保盒内光纤无附加衰耗。

·产品具有多次复用和扩容功能。

技术特性·尺寸：高度430mm 内径Φ135mm 最大外径Φ210mm·入缆孔颈：Φ20mm·单盘芯数：12/24·最大熔纤盘：最小容量4芯最大容量144芯.·最大熔纤盘数：6·拉伸密封性：2000N轴向拉力，不漏气。

·耐电压强度：15KV(DC)。

·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。

·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。

·其它各项性能要求均符合YD/T814.1-2004标准要求。

光缆接头盒的安装方法光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。

2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。

光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。

2、将光缆放入相应的入孔内。

3、连接屏蔽及接地。

光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。

那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。

光纤熔接需用到的工具图文讲解光纤熔接全过程，弱电人不学也要看看将光纤穿过光纤收容箱或光纤配线架图文讲解光纤熔接全过程，弱电人不学也要看看光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）图文讲解光纤熔接全过程，弱电人不学也要看看步骤2：图文讲解光纤熔接全过程，弱电人不学也要看看步骤3：图文讲解光纤熔接全过程，弱电人不学也要看看步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤5：剥光纤金属保护层（用美工刀轻刻）图文讲解光纤熔接全过程，弱电人不学也要看看步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤9：图文讲解光纤熔接全过程，弱电人不学也要看看步骤10：用较好纸巾或脱脂棉花沾酒精图文讲解光纤熔接全过程，弱电人不学也要看看步骤11：清洁每一小根光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤12：套光纤热缩套管图文讲解光纤熔接全过程，弱电人不学也要看看下图是光纤热缩套管图文讲解光纤熔接全过程，弱电人不学也要看看步骤13：剥光纤绝缘层图文讲解光纤熔接全过程，弱电人不学也要看看步骤14：用沾酒精纸巾将光纤擦试干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤15：用光纤切割器斩切光纤（斩切长度要适中）图文讲解光纤熔接全过程，弱电人不学也要看看步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）图文讲解光纤熔接全过程，弱电人不学也要看看步骤17：固定好光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层图文讲解光纤熔接全过程，弱电人不学也要看看步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm图文讲解光纤熔接全过程，弱电人不学也要看看步骤21：用沾酒精纸巾将光纤擦试干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤22：用光纤切割器斩切尾纤（斩切长度要适中）图文讲解光纤熔接全过程，弱电人不学也要看看步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）图文讲解光纤熔接全过程，弱电人不学也要看看步骤24：固定光纤跳线图文讲解光纤熔接全过程，弱电人不学也要看看步骤25：按“SET”键开始熔接光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤26：光纤X、Y 轴自动调节图文讲解光纤熔接全过程，弱电人不学也要看看步骤27：熔接结束观察损耗值若熔接不成功会告知塬因图文讲解光纤熔接全过程，弱电人不学也要看看步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤29：将套好热缩套管的光纤放到加热器中图文讲解光纤熔接全过程，弱电人不学也要看看步骤30：按“HEAT”键加热图文讲解光纤熔接全过程，弱电人不学也要看看步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）图文讲解光纤熔接全过程，弱电人不学也要看看步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内图文讲解光纤熔接全过程，弱电人不学也要看看步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内图文讲解光纤熔接全过程，弱电人不学也要看看步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器图文讲解光纤熔接全过程，弱电人不学也要看看步骤35：光纤配线架安装完成后开始跳纤给设备使用图文讲解光纤熔接全过程，弱电人不学也要看看光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
