常用电动车充电器根据电路结构可大致分为两种。
第一种是以UC3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1)220v 交流电经TO 双向滤波抑制干扰，D1整流为脉动直流， 再经U L5竺““玮rMCJEECNErME 寸LLnE寸竺Is 雪06oaM耳"请U0S-Og!5—O O T — Q1—Q Q LLIips - 3LL LL O 01 D ： Q tr◎ L g 亠 0LgLT-gifJZC^pOL 寸 16BE iliCrOOcrCEiVjZUOOLj^QQO 1v~ift ggSiLLE 寸寸奇己工rsi TT in o QC11滤波形成稳定的300V左右的直流电。
U1为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1（K1358）3脚为最大电流限制，调整R25（2.5欧姆）的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为UC3842提供工作电源。
D4为高频整流管（16A60V ）C10为低压滤波电容，D5 为12V稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦合器4N35）起到自动调节充电器电压的作用。
调整w2（微调电阻）可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27 是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200 —300 mA ）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3,达到U1的第7脚。
强迫U1启动。
U1 的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
图电瓶车充电器电路根据电动自行车铅酸蓄电池的特点，当其为36V/12AH时，采用限压恒流充电方式，初始充电电流最大不宜超过3A。
也就是说，充电器输出最大达到43V/3A/1 29W，已经可满足。
在充电过程中，充电电流还将逐渐降低。
以目前开关电源技术和开关管生产水平而言，单端开关稳压器输出功率的极限值已提高到180W，甚至更大。
输出功率为150W以下的单端它激式开关稳压器，其可靠性已达到极高的程度。
MOS FET开关管的应用，成功地解决了开关管二次击穿的难题，使开关电源的可靠性更上一层楼。
目前，应用最广的、也是最早的可直接驱动MOS FET开关管的单端驱动器为MC3842。
MC3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。
尤其是M C3842可直接驱动MOS FET管的特点，可以使充电器的可靠性大幅提高。
由于MC3842的应用极广，本文只介绍其特点。
MC3842为双列8脚单端输出的它激式开关电源驱动集成电路，其内部功能包括：基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、脉宽调制器(PWM)、脉冲输出驱动级等等。
MC3842的同类产品较多，其中可互换的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842等。
MC3842内部方框图见图1。
其特点如下：单端PWM脉冲输出，输出驱动电流为200mA，峰值电流可达1A。
启动电压大于16V，启动电流仅1mA即可进入工作状态。
进入工作状态后，工作电压在10～34V之间，负载电流为15mA。
超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。
内设5V/50mA基准电压源，经2:1分压作为取样基准电压。
输出的驱动脉冲既可驱动双极型晶体管，也可驱动MOS场效应管。
常见的几款电动车充电器基本电路原理详解高清大图(西普尔)常见的几款电动车充电器基本电路原理首先就目前市场上面常见的几款充电器我们来认识一下:西普尔内部电路结构图:(直接在论坛找到了一个4812的图，感谢manstain 网友照片) 正面反面×××××××××××××××××××××××××××××××××××××××××××××××××××××特能充电器 (感谢幸福家园网友提供照)正面反面首先我们把充电器内部的电路基本结构部件进行了分割和注解电动车充电器其实还有另外的电路结构，大致可以分成2个大的板块，TL494芯片组成的半桥电路，UC3842芯片组成反激式电路，各自都有自己的特点。
目前市场上面绝大部分的充电器都是3842电路，我们就用3842作为我们主要讲解例子。
1.输入线2.NTC3.输入保险丝4.整流管×45.400V滤波电容6.PWM芯片38427.3842供电部分8.启动电阻9.MOS管10.开关变压器11.光耦12.输出整流管13.输出滤波电容14.控制部分供电15.运放LM324/35816.电流采样电阻17.输出保险丝18.输出线补充:19.输出电压控制部件(431)三、充电器工作基本原理基本的工作方框图(下午下班回家开始画，历时3小时...汗一个)注:图片里面的电流基准其实和电流检测存在比较关系，为了画的方便和直观，连到了一起～下面就这个基本工作方框图我们简单的说一下，怎么和维修的思路结合在一起。
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

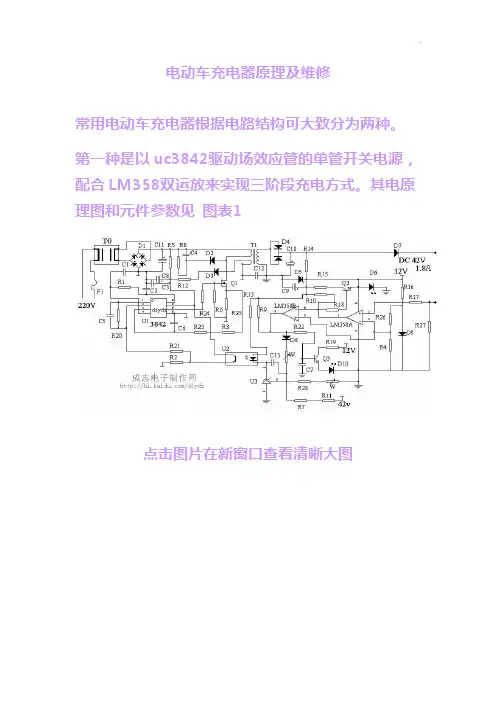

其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
