喷漆操作中的喷涂工艺参数与调整方法喷涂工艺参数是影响喷漆效果和涂层质量的关键因素之一。

合理的工艺参数选择和调整能够确保涂层的均匀性、附着力和光泽度。

本文将介绍喷涂工艺参数的基本要素以及常用的调整方法，帮助读者更好地掌握喷漆操作技巧。

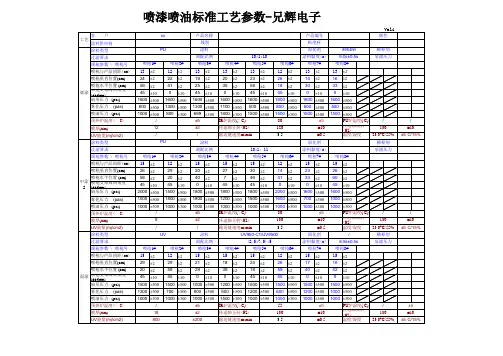

一、喷涂工艺参数的基本要素1. 喷枪压力：喷枪压力是调节喷涂气流来控制喷雾的关键参数。

一般而言，较低的喷枪压力可以获得细小的喷雾颗粒，适用于细腻的表面涂装；而较高的压力则适用于粗糙表面的涂装。

合适的喷枪压力可根据涂装物体的要求和喷枪型号进行调整。

2. 喷嘴孔径：喷嘴孔径的大小会直接影响喷雾的粗细程度。

较小的孔径会产生细小的喷雾，适用于细致的工艺要求；相反，较大的孔径则可产生粗糙的喷雾颗粒，适用于粗糙面的喷涂。

合适的喷嘴孔径应根据涂装物体的要求和涂料的粘度来选择。

3. 气体流量：气体流量是指喷枪从喷嘴喷出的空气量。

较小的流量会产生柔和的雾化效果，适合于细腻的喷漆表面；较大的流量则产生强力的雾化效果，适用于结构较复杂或表面不平整的涂装。

合适的气体流量可根据涂装物体的要求和喷涂效果来调整。

4. 喷涂速度：喷涂速度是指喷涂过程中移动喷枪的速度。

过快的速度容易导致涂层厚度不均匀，过慢的速度则容易产生滴落和浮雕效果。

合适的喷涂速度应根据涂料的粘度、涂装物体的形状和表面要求来确定。

二、喷涂工艺参数的调整方法1. 喷枪调整：首先，根据涂装物体的尺寸和形状选择合适的喷枪型号。

然后，通过调整喷枪的喷枪压力、喷嘴孔径和气体流量，控制喷涂的雾化状态和喷涂效果。

调整时应注意逐步调整，观察液雾的均匀程度和涂层的质量，适时进行微调。

2. 涂料稀释：根据涂料的粘度和喷涂要求，适当稀释涂料。

过粘的涂料容易产生滴落和流挂现象，影响涂层的质量；过稀的涂料则会导致喷涂效果不佳。

应根据涂料厂家提供的使用指南，按比例稀释涂料至合适的粘度。

3. 喷涂距离：喷涂距离是指喷枪与涂装物体的距离。

喷涂距离过近会导致过度喷涂，涂层厚度不均匀；喷涂距离过远则会造成喷漆感观不佳。

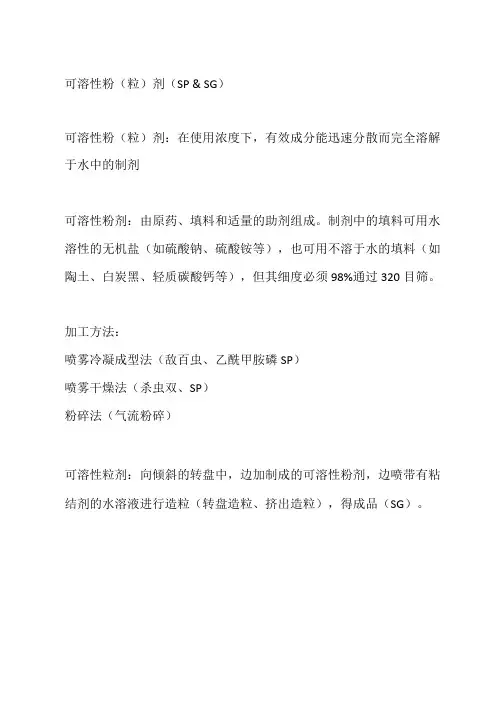

可溶性粉（粒）剂（SP & SG）可溶性粉（粒）剂：在使用浓度下，有效成分能迅速分散而完全溶解于水中的制剂可溶性粉剂：由原药、填料和适量的助剂组成。

制剂中的填料可用水溶性的无机盐（如硫酸钠、硫酸铵等），也可用不溶于水的填料（如陶土、白炭黑、轻质碳酸钙等），但其细度必须98%通过320目筛。

加工方法：喷雾冷凝成型法（敌百虫、乙酰甲胺磷SP）喷雾干燥法（杀虫双、SP）粉碎法（气流粉碎）可溶性粒剂：向倾斜的转盘中，边加制成的可溶性粉剂，边喷带有粘结剂的水溶液进行造粒（转盘造粒、挤出造粒），得成品（SG）。

常用助剂：润湿剂：烷基芳基聚氧乙烯基醚、脂肪醇聚氧乙烯基醚、烷基萘磺酸盐、木质素磺酸盐。

分散剂：烷基磺酸盐、烷基酚或脂肪醇环氧乙烷加成物磺酸盐、烷基酚或脂肪醇环氧乙烷加成物的磷酸酯稳定剂：稳定剂需要针对特定的产品进行筛选。

SP质量指标:含量：水分：Method: CIPAC MT 30.1 (30.5 非吡啶方法)酸碱度/pH值：Method: CIPAC MT 31, MT 75 (GB/T 1601)润湿性：Method: CIPAC MT53.3 (GB 5451)溶解度和溶解稳定性Method: CIPAC MT179CIPAC standard water D,使用的最高浓度（至少3g/250ml溶液）持久起泡性：Method: CIPAC MT 47.2测试的样品浓度为使用的最高浓度，采用CIPAC标准D水。

在客户要求该指标时，制定该指标的时候，为防止可能出现的质量纠纷，需标注样品的浓度。

水中全溶时间（该指标是我国针对SP剂型制定的指标非FAO项目）：称取5g 样品于1000ml的烧杯中，放置在25±1°C恒温槽中，加入25°C 的蒸馏水500ml （相当于稀释100倍），立即打开秒表，同时开启搅拌器，以60~70rpm的速度搅拌，分别于2min、3min、4min、••吸取上层液10ml，分析溶液中有效成分的含量不再增加时的时间，即为全溶解时间。

等离子喷涂参数（实用版）目录1.等离子喷涂简介2.等离子喷涂参数分类3.常见等离子喷涂参数及其影响4.参数选择与优化5.结论正文一、等离子喷涂简介等离子喷涂是一种表面技术，通过高速喷射等离子弧所产生的高温气流，将涂层材料熔化并喷射到基材表面，形成一种具有良好性能的涂层。

等离子喷涂技术广泛应用于机械、电子、航空航天等领域，以提高材料表面的耐磨、耐腐蚀、抗氧化等性能。

二、等离子喷涂参数分类等离子喷涂参数主要包括以下几个方面：1.喷射速度：指等离子弧喷射的速度，单位为米/秒。

2.喷嘴与基材距离：指喷嘴与基材表面之间的距离，一般用毫米表示。

3.气体流量：指喷射等离子弧所需的气体流量，单位为升/分钟。

4.弧电压：指等离子弧的电压，单位为伏特。

5.弧电流：指等离子弧的电流，单位为安培。

6.喷涂时间：指涂层形成的时间，单位为秒。

三、常见等离子喷涂参数及其影响1.喷射速度：喷射速度的快慢会影响涂层的密度和厚度。

速度过快会导致涂层不均匀，速度过慢则会使涂层过厚，影响涂层的性能。

2.喷嘴与基材距离：喷嘴与基材距离的远近会影响涂层的均匀性和结合力。

距离过近会导致涂层过厚，距离过远则会使涂层不均匀。

3.气体流量：气体流量的大小会影响等离子弧的稳定性和涂层的质量。

流量过大或过小都会使等离子弧不稳定，影响涂层的性能。

4.弧电压和弧电流：弧电压和弧电流的大小会影响等离子弧的能量和温度，进而影响涂层的性能。

电压和电流过大或过小都会使涂层性能不佳。

5.喷涂时间：喷涂时间的长短会影响涂层的厚度和性能。

时间过短会导致涂层过薄，时间过长则会使涂层过厚。

四、参数选择与优化在等离子喷涂过程中，需要根据实际需求和基材特性选择合适的参数。

通常采用试验优化的方法，通过多次试验找到最佳参数组合，以获得最佳涂层性能。

五、结论等离子喷涂参数对涂层性能具有重要影响，选择合适的参数可以提高涂层的耐磨、耐腐蚀、抗氧化等性能。

静电喷涂的基本原理及技术参数工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。

静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。

工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。

它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。

辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。

电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。

●静电电流10～20μA。

电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。

●雾化压力0.30～0.45MPa。

适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。

适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。

●清枪压力0.5MPa。

清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。

●供粉桶流化压力0.04～0.10MPa。

供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。

●喷枪口至工件的距离150～300mm。

喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。

●输送链速度4.5～5.5m／min。

输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。

静电喷涂的基本原理及技术参数工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。

静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。

工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。

它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。

辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。

电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。

●静电电流10～20μA。

电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。

●雾化压力0.30～0.45MPa。

适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。

适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。

●清枪压力0.5MPa。

清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。

●供粉桶流化压力0.04～0.10MPa。

供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。

●喷枪口至工件的距离150～300mm。

喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。

●输送链速度4.5～5.5m／min。

输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。

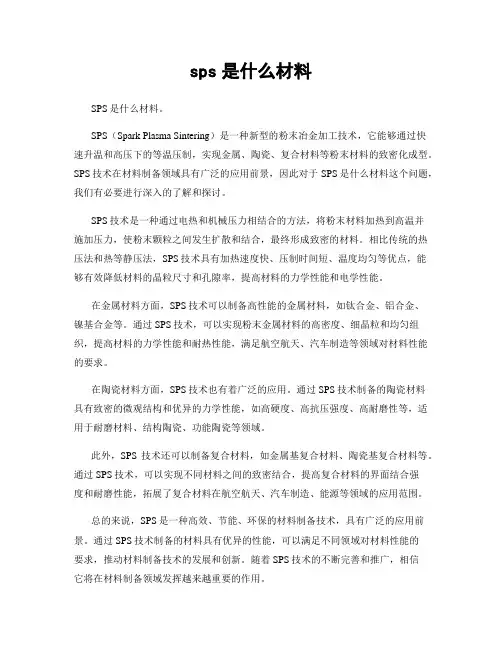

sps是什么材料SPS是什么材料。

SPS（Spark Plasma Sintering）是一种新型的粉末冶金加工技术，它能够通过快速升温和高压下的等温压制，实现金属、陶瓷、复合材料等粉末材料的致密化成型。

SPS技术在材料制备领域具有广泛的应用前景，因此对于SPS是什么材料这个问题，我们有必要进行深入的了解和探讨。

SPS技术是一种通过电热和机械压力相结合的方法，将粉末材料加热到高温并施加压力，使粉末颗粒之间发生扩散和结合，最终形成致密的材料。

相比传统的热压法和热等静压法，SPS技术具有加热速度快、压制时间短、温度均匀等优点，能够有效降低材料的晶粒尺寸和孔隙率，提高材料的力学性能和电学性能。

在金属材料方面，SPS技术可以制备高性能的金属材料，如钛合金、铝合金、镍基合金等。

通过SPS技术，可以实现粉末金属材料的高密度、细晶粒和均匀组织，提高材料的力学性能和耐热性能，满足航空航天、汽车制造等领域对材料性能的要求。

在陶瓷材料方面，SPS技术也有着广泛的应用。

通过SPS技术制备的陶瓷材料具有致密的微观结构和优异的力学性能，如高硬度、高抗压强度、高耐磨性等，适用于耐磨材料、结构陶瓷、功能陶瓷等领域。

此外，SPS技术还可以制备复合材料，如金属基复合材料、陶瓷基复合材料等。

通过SPS技术，可以实现不同材料之间的致密结合，提高复合材料的界面结合强度和耐磨性能，拓展了复合材料在航空航天、汽车制造、能源等领域的应用范围。

总的来说，SPS是一种高效、节能、环保的材料制备技术，具有广泛的应用前景。

通过SPS技术制备的材料具有优异的性能，可以满足不同领域对材料性能的要求，推动材料制备技术的发展和创新。

随着SPS技术的不断完善和推广，相信它将在材料制备领域发挥越来越重要的作用。

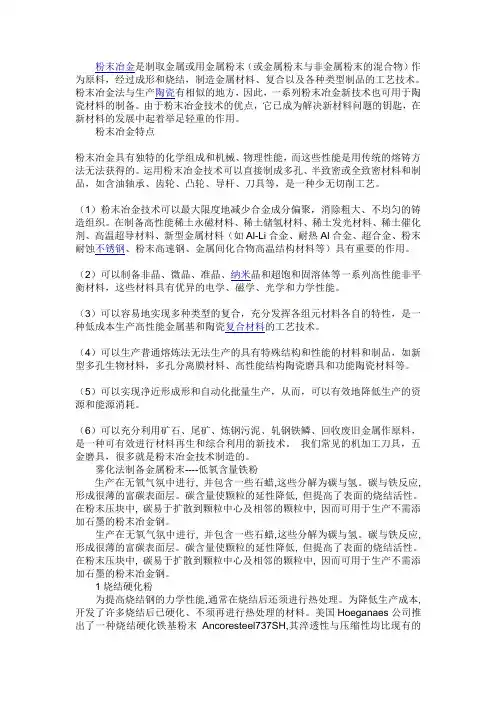

粉末冶金是制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属材料、复合以及各种类型制品的工艺技术。
