互换性与测量技术基础总复习题一、判断题1．公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

√2．φ30JS6与φ50JS7的基本偏差是相等的。

×3．在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

√4．∮30G6与∮50G7的基本偏差是相等的。

√5．图样标注φ20 0 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。

×6．R z参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

√7．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

×8．被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

×9.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

×10. 表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

×11.螺纹的精度分为精密、中等、粗糙三个级别。

√12.螺纹的公称直径是指螺纹的大径。

√13、齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

√14、在过渡配合中，孔的公差带都处于轴的公差带的下方。

×15．对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

√16、齿向误差ΔFβ是评定齿轮传动平稳性的误差指标。

×17．未注公差尺寸即对该尺寸无公差要求。

×18．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

√19. 光滑量规通规的基本尺寸等于工件的最大极限尺寸。

×20.规定位置要素Z是为了保证塞规有一定使用寿命。

×21．一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

×22．光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

×R是轮廓最大高度的评定参数。

√23．表面粗糙度z24．几何偏心主要影响齿轮的切向误差。

×25．0~25mm千分尺的示值范围和测量范围是一样的。

中等职业学校学年第二学期期末试卷级机电专业《极限配合与技术测量基础》试卷班级________ 学号________ 姓名_________一、填空：（共 30分，每小题1分）1、构成零件外形的点、线、面是要素，表示轮廓要素的对称中心的点、线、面是要素。

2、允许尺寸变化的两个界限分别是和。

它们是以为基数来确定的。

3、定向公差有三项，分别是、和三个项目；定位公差的项目也有三项，分别是、和；跳动公差的项目有和两项。

4、标准设置了个标准公差等级，其中级精度最高，级精度最低。

5、当被测要素是轮廓要素时，指引线的箭头应指在该要素的或其上，并应与尺寸线；被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线。

6、孔的基本偏差从至为下偏差，它们的绝对值依次逐渐；从至为上偏差，其绝对值依次逐渐。

7、圆跳动公差根据给定测量方向可分为圆跳动、圆跳动和圆跳动三种；全跳动公差分为全跳动和全跳动两种。

二、判断：（共15分，每小题1分）1、( ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、（）具有互换性的零件应该是形状和尺寸完全相同的零件。

3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、（）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

5、( ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、（）相互配合的孔和轴，其基本尺寸必然相同。

7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( ) 孔和轴的加工精度越高，则其配合精度就越高。

9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、（）代号H和h的基本偏差数值等于零。

11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的，当被测要素面积较大时为全跳动，反之为圆跳动。

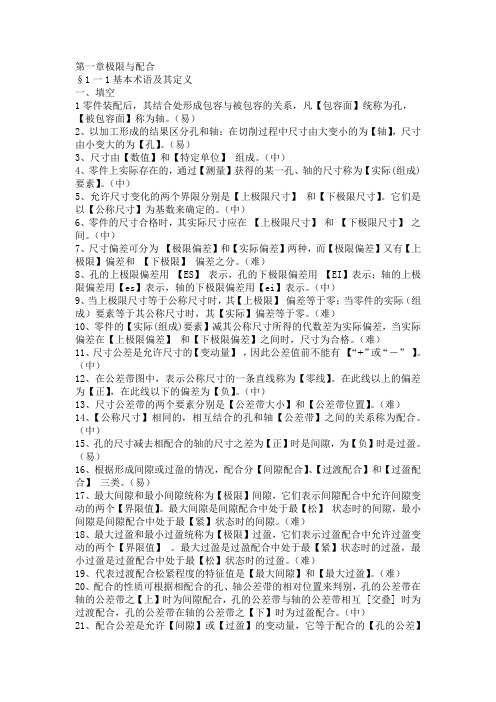

第一章极限与配合§1一1基本术语及其定义一、填空1零件装配后，其结合处形成包容与被包容的关系，凡【包容面】统称为孔，【被包容面】称为轴。

（易）2、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为【轴】，尺寸由小变大的为【孔】。

（易）3、尺寸由【数值】和【特定单位】组成。

（中）4、零件上实际存在的，通过【测量】获得的某一孔、轴的尺寸称为【实际(组成)要素】。

（中）5、允许尺寸变化的两个界限分别是【上极限尺寸】和【下极限尺寸】。

它们是以【公称尺寸】为基数来确定的。

（中）6、零件的尺寸合格时，其实际尺寸应在【上极限尺寸】和【下极限尺寸】之间。

（中）7、尺寸偏差可分为【极限偏差】和【实际偏差】两种，而【极限偏差】又有【上极限】偏差和【下极限】偏差之分。

（难）8、孔的上极限偏差用【ES】表示，孔的下极限偏差用【EI】表示；轴的上极限偏差用【es】表示，轴的下极限偏差用【ei】表示。

（中）9、当上极限尺寸等于公称尺寸时，其【上极限】偏差等于零；当零件的实际（组成）要素等于其公称尺寸时，其【实际】偏差等于零。

（难）10、零件的【实际(组成)要素】减其公称尺寸所得的代数差为实际偏差，当实际偏差在【上极限偏差】和【下极限偏差】之间时，尺寸为合格。

（难）11、尺寸公差是允许尺寸的【变动量】，因此公差值前不能有【“+”或“－”】。

（中）12、在公差带图中，表示公称尺寸的一条直线称为【零线】。

在此线以上的偏差为【正】，在此线以下的偏差为【负】。

（中）13、尺寸公差带的两个要素分别是【公差带大小】和【公差带位置】。

（难）14、【公称尺寸】相同的，相互结合的孔和轴【公差带】之间的关系称为配合。

（中）15、孔的尺寸减去相配合的轴的尺寸之差为【正】时是间隙，为【负】时是过盈。

（易）16、根据形成间隙或过盈的情况，配合分【间隙配合】、【过渡配合】和【过盈配合】三类。

（易）17、最大间隙和最小间隙统称为【极限】间隙，它们表示间隙配合中允许间隙变动的两个【界限值】。

极限配合配合与技术测量基础试卷班级：姓名：分数：一填空（30分）1 两个极限尺寸中较大的称为（），较小的一个称为（）。

孔的基本尺寸用（），轴的基本尺寸用（）表示。

2尺寸公差带的两个基本要素有两个，为（）和（）。

3 根据形成间隙或者过盈的情况，配合分为（）、（）和（）三类。

4国标对孔和轴的公差带之间的相互关系，规定了两种基准制（）和（）。

5滚动轴承的内圈与轴的配合采用（），而滚动轴承的外圈与孔的配合采用（）。

6游标卡尺的分度值有（）、（）和（）三种，其中（）是最为常用的。

7 千分尺的微分筒旋转一周时，测微螺杆轴向移动（），微分筒的外圆周上刻有（）等分的刻度，则微分筒每旋转一个小格时测微螺杆的的轴向移动为（）。

二选择题（10分）1 最大极限尺寸减去其基本尺寸所得的代数差为（）A 上偏差B 下偏差C 基本偏差D 实际偏差2 关于偏差和公差的关系，下列说法正确的是（）A 上偏差越大，公差越大B 实际偏差越大，公差越大C 下偏差越大，公差越大D 上、下偏差之差的绝对值越大，公差越大3 关于公差等级，下列说法错误的是（）A 公差等级高，零件的使用性能好，但加工困难，生产成本高B 公差等级低，零件的使用性能低，但加工容易，生产成本低C 公差等级的选用，一般情况下采用类比法D 公差等级的选用，一般情况下采用试验法4 用游标卡尺的深度尺测量槽深时，尺身应（）槽底A 平行于B垂直于C 倾斜于5 关于外景千分尺，下列说法错误的是（）A 测量精度比游标卡低B 使用方便，读数准确C 在生产中广泛使用D 使用时，先转动微分筒，再转动测力棘轮三名词解释（10分）互换性配合公差线性尺寸相对测量四根据下图读出游标卡尺的读数（5分）五画出千分尺所表示的8.72mm尺寸刻线图的草图（10分）六已知孔为￠70+0.0300轴为￠70-0.010-0.030，试求一下问题（20分）（1）孔和轴的基本尺寸是多少（2）孔和轴的极限尺寸是多少（3）孔和走的极限偏差是多少（4）画出孔和轴的公差带图（5）判断配合制及配合类型（6）计算极限盈隙和配合公差七基本尺寸为￠80mm的基孔制配合，已知配合公差T f =0.049mm，配合的最大间隙X max =+0.019mm ,轴的下偏差ei=+0.011mm,试确定另一极限盈隙和孔、轴的极限偏差。

《极限配合与技术测量》试题第一章概述第一部分选择题1、保证互换性生产的基础是（）。

A．标准化 B．生产现代化 C．大批量生产 D．协作化生产2、零件的互换性指（）。

A、零件尺寸绝对相同B、零件需是同一规格C、零件需要挑选D、零件可以是任意规格第二部分判断题1．具有互换性的零件应该是形状和尺寸完全相同的零件。

（）2．零件的形位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使形位误差值为零。

( )3．不经选择与修配，就能互相替换装配的零件，就是具有互换性的零件。

（）4．为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

（）5．公差是零件尺寸允许的最大偏差。

（）第二章孔、轴尺寸的极限与配合第一部分选择题1. 设计时给定的尺寸称为（）。

A. 实际尺寸B. 极限尺寸C. 基本尺寸2．当孔与轴的公差带相互交叠时，其配合性质为（）。

A. 间隙配合B. 过渡配合C. 过盈配合3．下列孔与基准轴配合，组成间隙配合的孔是（）。

A．孔的两个极限尺寸都大与基本尺寸B．孔的两个极限尺寸都小与基本尺寸C．孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．公差带的大小由（）确定。

A．实际偏差 B. 基本偏差 C. 标准公差5．在常用配合中，IT8的孔不能与（）的轴配合。

A．高一级 B. 低一级 C. 同级6．最小极限尺寸减去其基本尺寸所得的代数差叫（）。

A．实际偏差 B. 上偏差 C. 下偏差7．基本偏差是（）。

A．上偏差B．下偏差C．上偏差和下偏差D．上偏差或下偏差8．一般配合尺寸的公差等级范围大致为（）。

A.IT1～IT7;B.IT2～IT5;C.IT5～IT13;D.IT8～IT149.基本偏差为m的轴的公差带与基准孔H的公差带形成（）。

A.间隙配合;B.过盈配合;C.过渡配合;D.过渡配合或过盈配合10.选择配合时，如果孔和轴之间有相对滑动，应选用( )A.间隙配合B.过盈配合C.过渡配合D.以上三种配合均有可能选用11.最大极限尺寸减去其基本尺寸所得的代数差为（）A．下偏差 B.上偏差C．基本偏差 D.实际偏差12. 尺寸公差带图的零线表示（）A．最大极限尺寸 B.基本尺寸C．最小极限尺寸 D.实际尺寸13. 当孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为（）A. 最大间隙B.最小间隙C.最大过盈D.最小过盈14相互结合的孔和轴的精度决定了（）。

公差复习资料(一)班级： 姓名： 学号：一、填空题（每空1分，计15分）1、孔通常指圆柱形的内表面,也句括 。

2、一个孔或轴允许尺寸的两个极端称为 。

3、零件的尺寸合格,其 应在上偏差和下偏差之间。

4、在同一尺寸段内，从IT01~IT18,公差等级逐渐 ，公差数值逐渐 。

5、国标规定基准孔代号为 、基准轴代号为 。

6、在公差等级相同的情况下，基本尺寸愈大，标准公差数值_________________。

7、在公差带图中,代表________________一条基准直线,称为零线.在该线以上偏差为_________________，在该线以下偏差为___________________。

8、配合基准制分__________和__________两种。

9、表面粗糙度符号中，___________________表示用不去除材料方法获得的表面，且保 持原供应状态。

10、国标规定，形位公差共有_________个项目。

二、判断题（用√表示对，×表示错，填入括号内，每题1.5分，计15分） （ ）1、尺寸偏差可为正值、负值或零。

（ ）2、ＥＩ≧es 的孔轴配合是间隙配合。

（ ）3、测量误差是指量具本身的误差。

（ ）4、公差等级分20级，为IT01、IT0～IT18。

（ ）5、ф8025.00mm 的基本偏差为+0.025mm 。

（ ）6、按过渡配合加工出的孔、轴配合后，既可能出现间隙，也可能出现过盈 （ ）7、最小间隙等于零的配合与最小过盈等于零的配合二者性质相同。

（ ）8、测量误差是不可避免的。

（ ）9、不论公差数值是否相等，只要公差等级相同；尺寸的精确程度就相同。

（ ）10、在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。

三、选择题（单项选择题，每小题１.5分，计15分）１、孔的下偏差大于轴的上偏差的配合，应是（ ）配合。

a.过盈b.过渡c.间隙２、在下列情况下，符合“实际尺寸等于基本尺寸合格”的是（ ）.上偏差为正,下偏差为正 b.上偏差为负,下偏差为负 c. 上偏差为正,下偏差为负 ３、配合尺寸ф63H7中的数值７表示（ ）。

《极限配合与技术测量基础》试卷(点击量：199)《极限配合与技术测量基础》试卷___________部_________级_________班号数________姓名___________一．填空题（1*20=20分）1.零件的几何量误差主要包含________________、________________、________________和________________。

2.国际对孔与轴公差带之间的相互关系，规定了两种基准制，即________________和________________。

3.图样上给出形状或位置公差要求的要素称为________________要素，用来确定被测要素方向或位置的要素称为________________要素。

4.标注形位公差的附加要求时，属于被测要素数量的说明，应该写在公差框格的________________，属于解释性说明，应写在公差框格的________________。

（上方/下方）5.形位公差框格分为两格或多格，公差框格中按从左到右顺序填写下列内容：形位公差的_____________、形位公差____________和有关符号、___________的字母和有关符号。

6.直线度公差的形状有三种，分别是_____________、_________________和_________________。

7.线轮廓度公差带形状是____________；面轮廓度公差带形状是______________。

8.表面粗糙度代号由表面粗糙度______________和表面粗糙度_______________及其他有关规定的项目组成。

二.判断题（1*10=10分）1.零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸合格。

（）2.尺寸公差是允许尺寸的变动量，它没有正、负的含义，且不能为零。

（）3.选用公差时，应按常用、优先、一般公差的顺序选取。

（）4.优先采用基孔制的原因主要是孔比轴难加工。

精品资料《极限配合和技术测量》试题及答案解析........................................极限配合与技术测量测试卷（满分100分，时间120分钟）一、选择题(每题0.5分，共50*0.5=25分，1、2题为不定项选择题，其余为单选）1．下列论述中正确的有＿ADE＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制B．具有互换性的零件，其几何参数应是绝对准确的C．在装配时，只要不需经过挑选就能装配，就称为有互换性D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产E．不完全互换不会降低使用性能，且经济效益较好2．下列有关公差等级的论述中，正确的有＿BC＿。

A．公差等级高，则公差带宽........................................B．在满足使用要求的前提下，应尽量选用低的公差等级C．公差等级的高低，影响公差带的大小，决定配合的精度D．孔、轴相配合，均为同级配合E．标准规定，标准公差分为18级3．公差带在零线上方，其基本偏差为 B 。

A上偏差 B下偏差 C 零4．基准孔的最小极限尺寸等于 B 。

A实际尺寸 B基本尺寸 C不确定5．过渡配合中，平均值为 B 。

Ａ正值Ｂ正值或负值Ｃ零 D 负值6．孔的最大实体尺寸为 A 。

A最小极限尺寸 B最大极限尺寸 C 基本尺寸7．形位公差为最大实体要求时，若实际尺寸偏离最大实体尺寸时，形位公差值可以增大，其最大增大量为 B 。

A该要素最大极限尺寸减去最小极限尺寸B该要素最大实体尺寸减去最小实体尺寸 C该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。

Ａ、基本尺寸和公差等级Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质Ｄ、基本偏差和配合性质9、比较相同尺寸的精度，取决于 B 。

Ａ、偏差值的大Ｂ、公差值的大小Ｃ、基本偏差值的大小................................................................................10、配合精度高，表明 D 。

极限配合第⼆章第⼆章技术测量的基本知识及常⽤计量器具练习题⼀、选择题1.检验与测量相⽐，其最主要的特点是（）A. 检验适合⼤批量⽣产B. 检验所使⽤的计量器具⽐较简单C. 检验只判定零件的合格性，⽽⽆须得出具体量值D. 检验的精度⽐较低答案：C2.关于量具下列说法错误的是（）A.量具的结构⼀般⽐较简单B.量具可分为标准量具和通⽤量具两种C.量具没有传动放⼤系统D.量具只能与其他计量器具同时使⽤答案：D3.下列计量器具中不属于通⽤量具的是（）A.钢直尺B.量块C.游标卡尺D.千分尺答案：B4.关于间接测量法，下列说法中错误的是（）A. 测量的是与被测尺⼨有⼀定函数关系的其他尺⼨B. 计量器具的测量装置不直接和被测⼯件表⾯接触C. 必须通过计算获得被测尺⼨的量值D. ⽤于不便直接测量的场合答案：B5.关于相对测量法下列说法中正确的是（）A. 相对测量的精度⼀般⽐较低B. 相对测量时只需⽤量仪即可C. 计量器具的测量装置不直接和被测⼯件表⾯接触D. 计量器具所读取的是被测⼏何量与标准量的偏差答案：B6.⽤游标卡尺测量⼯件的轴径尺⼨属于（）A. 直接测量、绝对测量B. 直接测量、相对测量C. 间接测量、绝对测量D. 间接测量、相对测量7.计量器具能准确读出的最⼩单位数值就是计量器具的（）A. 校正值B. ⽰值误差C. 分度值D. 刻度间距答案：C8.刻度间距和分度值之间的关系是（）A. 分度值越⼤，则刻度间距越⼤B. 分度值越⼩，则刻度间距越⼤C. 分度值的⼤⼩和刻度间距的⼤⼩没有直接的关系D. 分度值越⼤与刻度间距成反⽐关系答案：C9.下列各项中，不属于⽅法误差的是（）A.计算公式不准确B. 操作者看错读数C. 测量⽅法选择不当D. ⼯件安装定位不准确答案：B10.读数值为0.02mm的游标卡尺，当游标卡尺的读数为42.18mm时，游标上第9格刻线应对齐尺⾝上的第（）mm刻线。

A.51B. 42C. 60D. 24答案：A11.⽤游标卡尺的深度尺测量槽深时，尺⾝应（）槽底。

（完整版）极限配合与技术测量基础练习册.绪论⼀、填空题1、互换性是指制成的的⼀批零件或部件，不做任何、、，就能进⾏装配，并能保证满⾜机械产品的的⼀种特性。

2、零件的⼏何量误差主要包含、、和等。

3、制定和贯彻是实现互换性的基础，对零件的是保证互换性⽣产的重要⼿段。

⼆、判断题1、互换性要求零件具有⼀定的加⼯精度。

（）2、零件在加⼯过程中的误差是不可避免的。

（）3、具有互换性的零件应该是形状和尺⼨完全相同的零件。

（）4、测量的⽬的只是为了判定加⼯后的零件是否合格。

（）三、简答题1、互换性原则对机械制造有何意义？2、具有互换性的零件的⼏何参数是否必须加⼯成完全⼀样？为什么？第⼀章光滑圆柱形结合的极限与配合1-1基本术语及其定义⼀、填空题1、零件装配后，其结合处形成包容与被包容的关系，凡统称为孔，统称伟轴。

2、以加⼯形成的结果区分孔和轴：在切削过程中尺⼨由⼤变⼩的为，尺⼨由⼩变⼤的为。

3、尺⼨由和两部分组成，如30mm，60um等。

4、零件上实际存在的，通过获得的某⼀孔、轴的尺⼨称为。

5、允许尺⼨变化的两个界限分别是和。

它们是以为基数来确定的。

6、零件的尺⼨合格时，其实际尺⼨应在和之间。

7、尺⼨偏差可分为和两种，⽽⼜有偏差和偏差之分。

8、孔的上偏差⽤表⽰，孔的下偏差⽤表⽰；轴的上偏差⽤表⽰，轴的下偏差⽤表⽰；9、当最⼤极限尺⼨等于公称尺⼨时，其偏差等于0，当零件的实际尺⼨等于其公称尺⼨时，其偏差等于0。

10、零件的减其公称尺⼨所得的代数差伟实际偏差，当实际偏差在和之间时，尺⼨合格。

11、尺⼨公差是允许尺⼨的，因此公差值前不能有。

12、在公差带图中，表⽰公称尺⼨的⼀条直线称为。

在此线以上的偏差为，在此线以下的偏差为。

13、尺⼨公差带的两个要素分别是和。

14、相同的，相互结合的孔和轴之间的关系称为配合。

15、孔的尺⼨减去相配合的轴的尺⼨之差为时是间隙，为时是过盈。

16、根据形成间隙或过盈的情况，配合分为、和三类。
