变频器基础知识共30页文档

变频器基础知识一、变频器的定义通常所说的变频器，是指将频率固定的电源（如50Hz三相交流电）变成频率可变的电源（如在0〜50HZ之间随意变换）的转换设备。

如果原有电源的频率为0（即为直流电源供电），则变频器可以省去直流变换环节，退化成单一的逆变器（DO AQO二、变频器的分类从不同的角度，可以对变频器进行不同的分类。

1、按电压等级不同，变频器可分为：高压变频器、中压变频器、低压变频器按照国际惯例，电压》10kV时称高压，1-10kV为中压，小于1kV 时称低压，与其电压范围相对应的变频器分别称为高压变频器、中压变频器、低压变频器。

在我国，习惯上把10KV 6kV或3kV的电机称为高压电机，相应的电压为10KV 6kV或3kV的变频器均称高压变频器。

平常所说的“高- 高”“高-低-高”“高-低”只是变频器的不同应用形式。

2、按主回路结构不同，变频器可分为：交-直-交变频器，交-交变频器。

交- 直- 交变频器1）交- 直-交变频器先将电网交流电用整流电路整成直流电，再用逆变电路将直流电转换为频率可变的交流电。

整流电路、直流回路、逆变电路是交-直-交变频器的三个基本组成部分。

整流电路可以是不控的（二极管全波整流）、也可以是可控的，如果是可控整流，则它也能工作在逆变状态，将直流回路的能量逆变回电网。

逆变电路肯定是可控的，主要功能是将直流回路电能变成交流电输出给电机。

如果电机工作在发电工况时（比如制动场合），逆变电路工作在整流状态，将电机的能量送到直流回路。

交- 交变频器2）交-交变频器没有直流回路，每相都由两个相互反并联的整流电路组成，正桥提供正向相电流，反桥提供负向相电流。

3、按储能方式不同，变频器可分为：电流源型、电压源型。

电流源型变频器1）电流源型：电流源变频器输入采用可控整流，控制电流的大小。

中间采用大电感，对电流进行平滑。

逆变桥将直流电流转换为频率可变的交流电流，供给交流电机。

在电流源变频器中，直接受控量是电流。

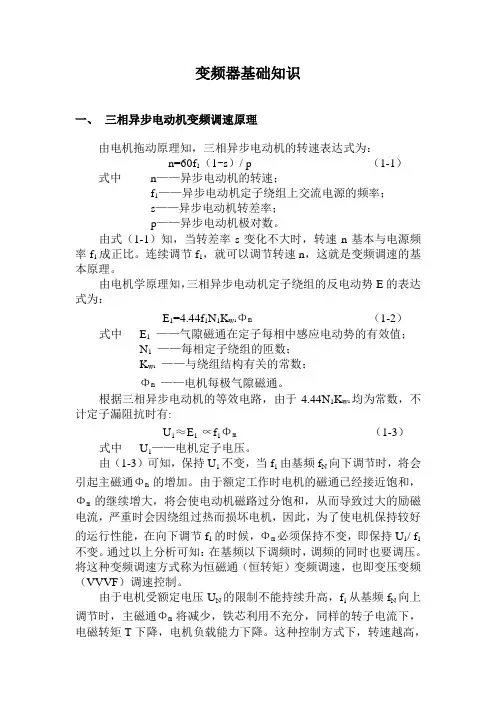

变频器基础知识一、三相异步电动机变频调速原理由电机拖动原理知，三相异步电动机的转速表达式为：n=60f1（1-s）/ p （1-1）式中n——异步电动机的转速；f1——异步电动机定子绕组上交流电源的频率；s——异步电动机转差率；p——异步电动机极对数。

由式（1-1）知，当转差率s变化不大时，转速n基本与电源频率f1成正比。

连续调节f1，就可以调节转速n，这就是变频调速的基本原理。

由电机学原理知，三相异步电动机定子绕组的反电动势E的表达式为：E1=4.44f1N1K w1Φm（1-2）式中E1——气隙磁通在定子每相中感应电动势的有效值；N1——每相定子绕组的匝数；K w1——与绕组结构有关的常数；Φm——电机每极气隙磁通。

根据三相异步电动机的等效电路，由于4.44N1K w1均为常数，不计定子漏阻抗时有:U1≈E1 ∝f1Φm（1-3）式中U1——电机定子电压。

由（1-3）可知，保持U1不变，当f1由基频f N向下调节时，将会引起主磁通Φm的增加。

由于额定工作时电机的磁通已经接近饱和，Φm的继续增大，将会使电动机磁路过分饱和，从而导致过大的励磁电流，严重时会因绕组过热而损坏电机，因此，为了使电机保持较好的运行性能，在向下调节f1的时候，Φm必须保持不变，即保持U1/ f1不变。

通过以上分析可知：在基频以下调频时，调频的同时也要调压。

将这种变频调速方式称为恒磁通（恒转矩）变频调速，也即变压变频（VVVF）调速控制。

由于电机受额定电压U N的限制不能持续升高，f1从基频f N向上调节时，主磁通Φm将减少，铁芯利用不充分，同样的转子电流下，电磁转矩T下降，电机负载能力下降。

这种控制方式下，转速越高，转矩越低，但输出功率基本不变。

所以，基频以上调速属于弱磁恒功率调速。

二、变频器基本知识1.变频器基本结构1.1变频器基本原理（主电路）变频器是把电压、频率固定的交流电变成电压、频率可调的交流电的变换器，其基本原理（主电路）图构成如下：图2.1 变频器基本原理（主电路）图变流器大量使用的是二极管/晶闸管桥整流器，它把工频电源变换为直流电源。

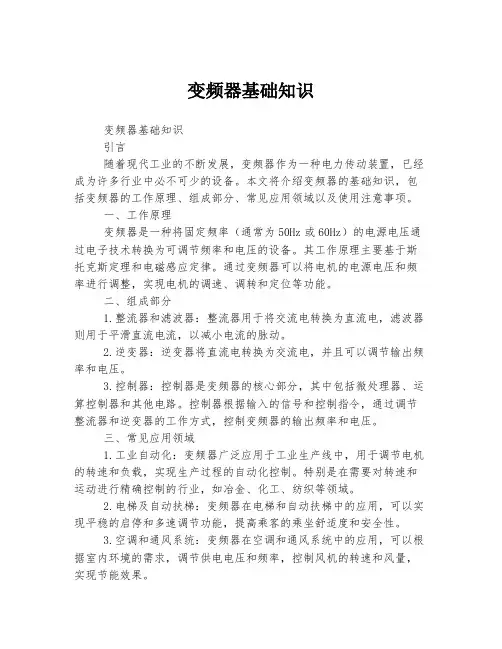

变频器基础知识变频器基础知识引言随着现代工业的不断发展，变频器作为一种电力传动装置，已经成为许多行业中必不可少的设备。

本文将介绍变频器的基础知识，包括变频器的工作原理、组成部分、常见应用领域以及使用注意事项。

一、工作原理变频器是一种将固定频率（通常为50Hz或60Hz）的电源电压通过电子技术转换为可调节频率和电压的设备。

其工作原理主要基于斯托克斯定理和电磁感应定律。

通过变频器可以将电机的电源电压和频率进行调整，实现电机的调速、调转和定位等功能。

二、组成部分1.整流器和滤波器：整流器用于将交流电转换为直流电，滤波器则用于平滑直流电流，以减小电流的脉动。

2.逆变器：逆变器将直流电转换为交流电，并且可以调节输出频率和电压。

3.控制器：控制器是变频器的核心部分，其中包括微处理器、运算控制器和其他电路。

控制器根据输入的信号和控制指令，通过调节整流器和逆变器的工作方式，控制变频器的输出频率和电压。

三、常见应用领域1.工业自动化：变频器广泛应用于工业生产线中，用于调节电机的转速和负载，实现生产过程的自动化控制。

特别是在需要对转速和运动进行精确控制的行业，如冶金、化工、纺织等领域。

2.电梯及自动扶梯：变频器在电梯和自动扶梯中的应用，可以实现平稳的启停和多速调节功能，提高乘客的乘坐舒适度和安全性。

3.空调和通风系统：变频器在空调和通风系统中的应用，可以根据室内环境的需求，调节供电电压和频率，控制风机的转速和风量，实现节能效果。

4.泵和风机控制：变频器能够根据水流或气流的需求，调节电机的转速和功率输出，实现泵和风机的控制。

这在水处理、给排水系统和工农业用途中有广泛应用。

四、使用注意事项1.选择合适的变频器：根据不同应用领域和工作环境的需求，选用适合的变频器型号和规格。

考虑到功率、电压、频率、保护等要素，确保变频器的稳定和可靠运行。

2.电气安全：变频器工作时产生的高压和高温要注意防护，避免触电和短路等事故。

3.接线和布线：正确连接变频器、电机和电源等设备，采取恰当的线路布置和屏蔽措施，避免电磁干扰和信号干扰。

变频器相关基础知识目录第一部分有关变频器的相关国家标准、地方标准及行业规范 (2)第二部分变频器简介 (3)一、变频器基本知识介绍 (3)二、变频器的选择 (14)三、传动机构（减速箱） (15)四、变频器低电压穿越功能分析 (16)五、变频柜内，变频器的外围设备及其选择 (21)六、关于谐波的问题 (49)七、其他 (57)第一部分有关变频器的相关国家标准、地方标准及行业规范《DL/T5521-2016火力发电厂变频调速系统设计导则》《GB/T21056-2007风机、泵类负载变频调速节电传动系统及其应用技术条件》《GB/T34123-2017电力系统变频器保护技术规范》《GB/T20161-2008变频器供电的笼型感应电动机应用导则》《GB/T14549-1993电能质量公用电网谐波》《DL/T5153-2014火力发电厂厂用电设计技术规程》《GB50052-2009供配电系统设计规范》《大型汽轮发电机组一类辅机变频器高、低电压穿越技术规范》《DL/T339-2010低压变频调速装置技术条件》《JB/T12219-2015YFP系列(IP55)风机专用变频调速三相异步电动机技术条件(机座号80～400)》《DL/T994-2006火电厂风机水泵用高压变频器》《GB/T12668.2-2002调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定》《DB34/T1429—2011额定电压1kV到3kV变频器用电力电缆》安徽省地方标准《IEEE519-1992》……第二部分变频器简介一、变频器基本知识介绍1、什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换成另一种频率电源的电能控制装置，通俗的讲，变频器就是一种能改变施加于交流电动机的电源频率值和电压值的调速装置。

2、变频器组成变频器由主电路、控制电路、操作显示电路和保护电路4部分组成。

3、使用变频器的目的⑴对异步电动机实现无级调速控制；⑵对电动机实现节能；⑶对电动机实现软启动、软制动以及平滑调速；4、变频器分类⑴按变换频率的方法分类：有交-交、交-直-交两种变换器。

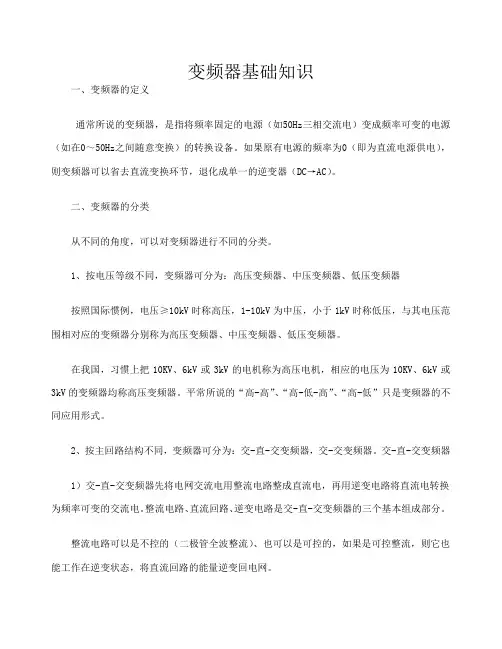

变频器基础知识一、变频器的定义通常所说的变频器，是指将频率固定的电源（如50Hz三相交流电）变成频率可变的电源（如在0～50Hz之间随意变换）的转换设备。

如果原有电源的频率为0（即为直流电源供电），则变频器可以省去直流变换环节，退化成单一的逆变器（DC→AC）。

二、变频器的分类从不同的角度，可以对变频器进行不同的分类。

1、按电压等级不同，变频器可分为：高压变频器、中压变频器、低压变频器按照国际惯例，电压≥10kV时称高压，1-10kV为中压，小于1kV时称低压，与其电压范围相对应的变频器分别称为高压变频器、中压变频器、低压变频器。

在我国，习惯上把10KV、6kV或3kV的电机称为高压电机，相应的电压为10KV、6kV或3kV的变频器均称高压变频器。

平常所说的“高-高”、“高-低-高”、“高-低”只是变频器的不同应用形式。

2、按主回路结构不同，变频器可分为：交-直-交变频器，交-交变频器。

交-直-交变频器1）交-直-交变频器先将电网交流电用整流电路整成直流电，再用逆变电路将直流电转换为频率可变的交流电。

整流电路、直流回路、逆变电路是交-直-交变频器的三个基本组成部分。

整流电路可以是不控的（二极管全波整流）、也可以是可控的，如果是可控整流，则它也能工作在逆变状态，将直流回路的能量逆变回电网。

逆变电路肯定是可控的，主要功能是将直流回路电能变成交流电输出给电机。

如果电机工作在发电工况时（比如制动场合），逆变电路工作在整流状态，将电机的能量送到直流回路。

交-交变频器2）交-交变频器没有直流回路，每相都由两个相互反并联的整流电路组成，正桥提供正向相电流，反桥提供负向相电流。

3、按储能方式不同，变频器可分为：电流源型、电压源型。

电流源型变频器1）电流源型：电流源变频器输入采用可控整流，控制电流的大小。

中间采用大电感，对电流进行平滑。

逆变桥将直流电流转换为频率可变的交流电流，供给交流电机。

在电流源变频器中，直接受控量是电流。

变频器基础知识变频器是一种用于改变交流电频率的电子设备，也被称为变频调速器或电机调速器。

其主要作用是将来自电源的交流电转换为所需的频率和电压以驱动电机运行。

变频器在工业生产和日常生活中起着重要作用，本文将介绍变频器的基础知识。

一、变频器的工作原理变频器通过将交流电转换为直流电，再将直流电转换为所需的频率和电压信号来控制电机运行。

其基本构成由整流器、滤波器、逆变器和控制电路组成。

首先，交流电通过整流器将交流电转换为直流电。

然后通过滤波器去除电流中的谐波和干扰，使电流更加稳定。

接下来，逆变器将直流电转换为所需的交流电频率和电压信号。

最后，控制电路根据设定的参数来调整逆变器的输出信号，以实现电机的精确控制。

二、变频器的优势和应用领域1. 节能降耗：变频器可以根据实际负载条件智能调整电机的转速和运行状态，实现节能降耗的效果。

通过减少机械设备的启停次数和降低设备的运行速度，可以降低电机的能耗，并减少电机的磨损和故障率，延长设备的使用寿命。

2. 调速控制：变频器具有精确的调速控制能力，可以根据实际需要灵活地调整电机的转速和运行方式。

无论是低速运行、中速运行还是高速运行，变频器都可以满足不同的工业生产和设备驱动需求。

3. 软启动和平稳运行：变频器具有软启动功能，可以使电机在启动过程中渐进加速，避免了电机启动时的冲击和压力。

此外，变频器可以实现电机的平稳运行，减小了机械设备的振动和噪音。

4. 提高生产效率：变频器可以根据工艺要求和实际需要调整电机的转速，从而实现生产过程的精确控制。

例如，在纺织、化工、食品等行业，通过合理地调整电机的转速和材料的输送速度，可以提高生产效率并减少产品质量缺陷。

变频器广泛应用于各个领域，如冶金、化工、食品、建筑、纺织、电力等。

无论是驱动机械设备，还是控制生产过程，都可以借助变频器来实现需要的电机调速和精确控制。

三、变频器的选型和安装注意事项1. 负载特性：在选择变频器时，需要考虑电机的负载特性和工作环境。

变频器基本知识一、变频器基本概念变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

二、变频器的结构•主要由主电路(包括整流器、中间直流环节、逆变器)和控制电路组成。

•整流器：将交流电变换成直流的电力电子装置，其输入电压为正弦波，输入电流非正弦，带有丰富的谐波•中间直流环节：中间直流储能环节，在它和电动机之间进行无功功率的交换。

•逆变器：将直流电转换成交流电的电力电子装置，其输出电压为非正弦波，输出电流近似正弦•控制电路：常由运算电路、检测电路、控制信号输入/输出电路和驱动电路组成。

主要任务是完成对逆变器的开关控制、对整流器的电压控制以及完成各种保护功能等，其控制方法可以采用模拟控制或数字控制。

通过改变电源的频率来达到改变电源电压的目的，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的三、变频器的分类按工作原理分•V/F控制对变频器的频率和电压同时进行调节•转差频率控制为V/F控制的改进方式•矢量控制将交流电机的定子电流分解成磁场分量电流和转矩分量电流并分别加以控制的方式•直接转矩控制把转矩作为控制量，直接控制转矩，是继矢量控制变频调速技术之后的一种新型的交流变频调速技术。

四、变频器选型—选型原则•考虑变频器运行的经济性和安全性，变频器选型保留适当的余量是必要的。

•要准确选型，必须要把握以下几个原则：•充分了解控制对象性能要求。

一般来讲如对启动转矩、调速精度、调速范围要求较高的场合则需考虑选用矢量变频器，否则选用通用变频器即可•了解负载特性，如是通用场合，则需确定变频器是G型(重载型)还是P型（轻载型）•了解所用电机主要铭牌参数：额定电压、额定电流。

•确定负载可能出现的最大电流，以此电流作为待选变频器的额定电流。

如果该电流小于适配电机额定电流，则按适配电机选择对应变频器，考虑成本因素•以下情况要考虑容量放大一档：1、长期高温大负荷2、异常或故障停机会出现灾难性后果的现场3、目标负载波动大4、现场电网长期偏低而负载接近额定5、绕线电机、同步电机或多极电机（6极以上）•充分了解各变频器支持的选配件是正确选配的基础。

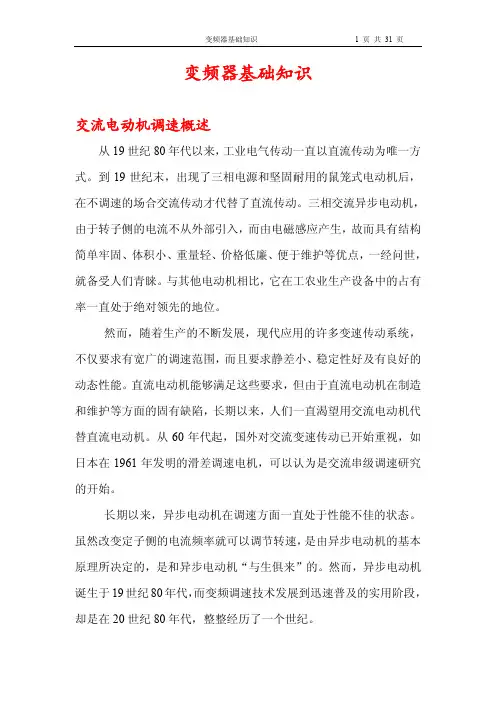

变频器基础知识交流电动机调速概述从19世纪80年代以来，工业电气传动一直以直流传动为唯一方式。

到19世纪末，出现了三相电源和坚固耐用的鼠笼式电动机后，在不调速的场合交流传动才代替了直流传动。

三相交流异步电动机，由于转子侧的电流不从外部引入，而由电磁感应产生，故而具有结构简单牢固、体积小、重量轻、价格低廉、便于维护等优点，一经问世，就备受人们青睐。

与其他电动机相比，它在工农业生产设备中的占有率一直处于绝对领先的地位。

然而，随着生产的不断发展，现代应用的许多变速传动系统，不仅要求有宽广的调速范围，而且要求静差小、稳定性好及有良好的动态性能。

直流电动机能够满足这些要求，但由于直流电动机在制造和维护等方面的固有缺陷，长期以来，人们一直渴望用交流电动机代替直流电动机。

从60年代起，国外对交流变速传动已开始重视，如日本在1961年发明的滑差调速电机，可以认为是交流串级调速研究的开始。

长期以来，异步电动机在调速方面一直处于性能不佳的状态。

虽然改变定子侧的电流频率就可以调节转速，是由异步电动机的基本原理所决定的，是和异步电动机“与生俱来”的。

然而，异步电动机诞生于19世纪80年代，而变频调速技术发展到迅速普及的实用阶段，却是在20世纪80年代，整整经历了一个世纪。

是什么原因使变频调速技术从愿望到实现经历了长达百年之久呢？首先，从目前迅速普及的“交-直-交”变频器的基本结构来看，“交-直”（由交流变直流）的整流技术是很早就解决了的。

而“直-交”（由直流变交流）的逆变过程实际是不同组合的开关交替地接通和关断地过程，它必须依赖于满足一定条件的开关器件。

这些条件是：●能够承受足够大的电压和电流；●允许长时间频繁地接通和关断；●接通和关断必须十分方便。

直到20世纪70年代，大功率晶体管（GTR）地开发成功，才比较满意地满足了上述条件，从而为变频调速技术的开发、发展和普及奠定了基础。

20世纪80年代，又进一步开发成功了绝缘栅双极晶体管（IGBT），其工作频率比GTR提高了一个数量级，从而使变频调速技术又向前迈进了一步。

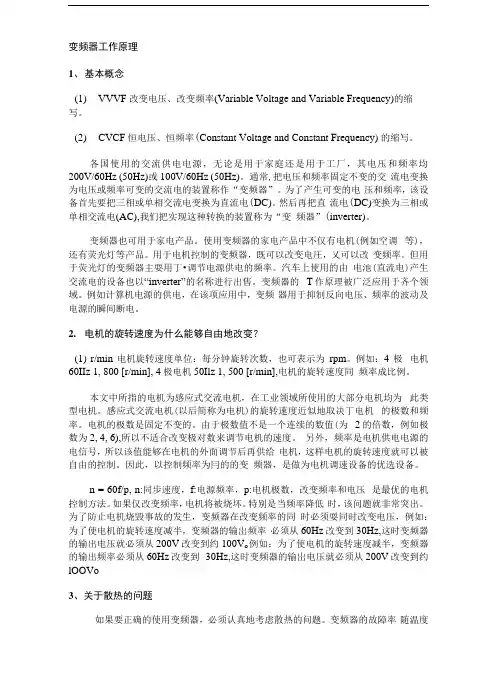

变频器工作原理1、基本概念(1)VVVF 改变电压、改变频率(Variable Voltage and Variable Frequency)的缩写。

(2)CVCF 恒电压、恒频率(Constant Voltage and Constant Frequency) 的缩写。

各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz (50Hz)或100V/60Hz (50Hz)。

通常,把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电(DC)。

然后再把直流电(DC)变换为三相或单相交流电(AC),我们把实现这种转换的装置称为“变频器”(inverter)。

变频器也可用于家电产品。

使用变频器的家电产品中不仅有电机(例如空调等)，还有荧光灯等产品。

用于电机控制的变频器，既可以改变电圧，乂可以改变频率。

但用于荧光灯的变频器主耍用丁•调节电源供电的频率。

汽车上使用的由电池(直流电)产生交流电的设备也以“inverter”的名称进行出售。

变频器的T作原理被广泛应用于齐个领域。

例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。

2.电机的旋转速度为什么能够自由地改变？(1) r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm。

例如：4极电机60IIz 1, 800 [r/min], 4极电机50Ilz 1, 500 [r/min],电机的旋转速度同频率成比例。

本文中所指的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。

感应式交流电机(以后简称为电机)的旋转速度近似地取决丁电机的极数和频率。

电机的极数是固定不变的。

由于极数值不是一个连续的数值(为2的倍数，例如极数为2, 4, 6),所以不适合改变极对数来调节电机的速度。

另外，频率是电机供电电源的电信号，所以该值能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。

变频器入门基础知识简介变频器在工控行业中应用越来越广泛，对于初学者来讲，了解变频器基本信息，对于将来的工作发展非常重要，在这里，简单介绍下变频器工作原理和组成。

1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流又称为间接变频器.多数情况都是交直交型的变频器。

2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。

经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。

由于一个电容的耐压有限，所以把两个电容串起来用。

耐压就提高了一倍。

又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。

继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。

接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。

我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。

当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。

当电机较大时，还可并联外接电阻。

变频器基础知识变频器，也称为变频调速器，是一种通过改变电机供给的电压或频率来实现电机转速调节的装置。

它广泛应用于工业生产中的各种设备和系统中，为生产提供了高效、可靠、精确的动力。

变频器的基本原理是通过改变输入电源的电压和频率，调整电机的运行速度。

传统的电机驱动方式是采用固定频率电源供电，而变频器则可以实现对电机的连续可调速运行。

它能够将电能有效转换为机械能，并且在转速控制方面具有很高的灵活性。

变频器的核心组成部分包括整流器、滤波器、逆变器和控制电路。

整流器将输入电压转换为直流电压，并通过滤波器消除电压的脉动。

逆变器将直流电压转换为交流电压，并根据控制电路的指令输出调整后的电压和频率，进而控制电机的转速。

变频器的优点之一是能够实现电机的软启动和平稳停车。

传统的启动方式会对电机和机械设备造成冲击和损伤，而变频器通过逐渐增加电压和频率，使电机缓慢启动，避免了启动过程中的冲击。

在停车过程中，变频器也可以实现缓慢减速，防止设备停车时的冲击和损坏。

变频器的另一个重要特点是能够实现对电机转速的精确控制。

通过调整逆变器的输出频率，可以控制电机的转速，从而满足不同生产工艺对转速的需求。

同时，变频器还可以实现电机的自动调速和负载变化的自适应调节，提高了设备运行的灵活性和效率。

在实际应用中，变频器广泛应用于各种需要连续调速的设备中。

比如，变频器可以用于水泵的调速控制，根据实际需求调整水泵的流量和压力；在风机系统中，变频器可以根据室内温度和湿度的变化，自动调整风机的转速和风量，实现智能控制；在制造业中，变频器可以应用于各类输送带、升降机和搬运设备，实现生产线的高效运作。

除了在工业领域的应用，变频器在家庭和商业领域也有广泛的应用。

比如，家用空调中的变频技术可以实现精确的温度控制和能耗优化；商业建筑的中央空调系统中也普遍采用变频器来调节风机和水泵的运行状态，提高系统的效率和节能效果。

总的来说，变频器作为一种能够调节电机运行速度的装置，在各个领域中发挥着重要的作用。

变频器基础知识一、什么是变频器变频器，也称为交流调速器，是一种用于控制交流电动机转速的装置。

它通过改变电源电压的频率和大小，来控制电机的转速和运行状态。

变频器广泛应用于工业生产中的风机、水泵、压缩机等设备中。

二、变频器的工作原理1. 变频器的输入端接收三相交流电源，并将其转换成直流电源；2. 变频器内部的逆变器将直流电源转换成高频交流电源；3. 高频交流电源经过控制模块进行调整，输出给驱动模块；4. 驱动模块根据控制信号来控制输出功率，从而实现对电机转速的控制。

三、变频器的优点1. 节能：通过调整负载要求来降低负载功率，从而达到节能效果；2. 增加设备寿命：通过减少启停次数和降低设备运行温度来延长设备寿命；3. 提高生产效率：可以根据需要随时调整设备运行状态，提高生产效率；4. 降低噪音：通过减少启停次数和降低设备运行温度来降低噪音。

四、变频器的分类1. 按控制方式分：开环控制和闭环控制；2. 按输出电压分：低压变频器和中高压变频器；3. 按功率分：小功率变频器和大功率变频器。

五、变频器的选型在选型时需要考虑以下因素：1. 电机类型和额定功率；2. 工作环境温度和湿度；3. 控制方式和要求；4. 负载特性和要求。

六、常见问题及解决方法1. 变频器故障：可以通过检查电源线路、信号线路、驱动模块等进行排查；2. 变频器过热：可以通过增加散热设备、降低负载要求等进行解决；3. 变频器电容老化：可以定期检查并更换电容来解决。

七、注意事项1. 在使用前需要对设备进行检查，确保各部件正常运行；2. 在使用过程中需要注意安全，避免触电等危险情况发生；3. 在停机前需要将负载逐渐降低，避免突然停机对设备造成损害。

八、总结变频器作为一种重要的控制装置，在工业生产中发挥着重要的作用。

通过了解其基础知识、工作原理、优点、分类、选型等方面的内容，可以更好地应用和维护变频器设备，提高生产效率和设备寿命。

同时需要注意安全和维护，确保设备正常运行。

变频器的基础知识变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置;我们现在使用的变频器主要采用交—直—交方式VVVF变频或矢量控制变频,先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机;变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成;整流部分为三相桥式不可控整流器,逆变部分为IGBT三相桥式逆变器,且输出为PWM波形,中间直流环节为滤波、直流储能和缓冲无功功率;变频器选型：变频器选型时要确定以下几点：1 采用变频的目的；恒压控制或恒流控制等;2 变频器的负载类型；如叶片泵或容积泵等,特别注意负载的性能曲线,性能曲线决定了应用时的方式方法;3 变频器与负载的匹配问题；I.电压匹配；变频器的额定电压与负载的额定电压相符;II. 电流匹配；普通的离心泵,变频器的额定电流与电机的额定电流相符;对于特殊的负载如深水泵等则需要参考电机性能参数,以最大电流确定变频器电流和过载能力;III.转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生;4 在使用变频器驱动高速电机时,由于高速电机的电抗小,高次谐波增加导致输出电流值增大;因此用于高速电机的变频器的选型,其容量要稍大于普通电机的选型;5 变频器如果要长电缆运行时,此时要采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不足,所以在这样情况下,变频器容量要放大一档或者在变频器的输出端安装输出电抗器;6 对于一些特殊的应用场合,如高温,高海拔,此时会引起变频器的降容,变频器容量要放大一挡;变频器控制原理图设计：1 首先确认变频器的安装环境；I.工作温度;变频器内部是大功率的电子元件,极易受到工作温度的影响,产品一般要求为0～55℃,但为了保证工作安全、可靠,使用时应考虑留有余地,最好控制在40℃以下;在控制箱中,变频器一般应安装在箱体上部,并严格遵守产品说明书中的安装要求,绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装;II. 环境温度;温度太高且温度变化较大时,变频器内部易出现结露现象,其绝缘性能就会大大降低,甚至可能引发短路事故;必要时,必须在箱中增加干燥剂和加热器;在水处理间,一般水汽都比较重,如果温度变化大的话,这个问题会比较突出;III.腐蚀性气体;使用环境如果腐蚀性气体浓度大,不仅会腐蚀元器件的引线、印刷电路板等,而且还会加速塑料器件的老化,降低绝缘性能;IV. 振动和冲击;装有变频器的控制柜受到机械振动和冲击时,会引起电气接触不良;淮安热电就出现这样的问题;这时除了提高控制柜的机械强度、远离振动源和冲击源外,还应使用抗震橡皮垫固定控制柜外和内电磁开关之类产生振动的元器件;设备运行一段时间后,应对其进行检查和维护;V. 电磁波干扰;变频器在工作中由于整流和变频,周围产生了很多的干扰电磁波,这些高频电磁波对附近的仪表、仪器有一定的干扰;因此,柜内仪表和电子系统,应该选用金属外壳,屏蔽变频器对仪表的干扰;所有的元器件均应可靠接地,除此之外,各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆,且屏蔽层应接地;如果处理不好电磁干扰,往往会使整个系统无法工作,导致控制单元失灵或损坏;2 变频器和电机的距离确定电缆和布线方法；I.变频器和电机的距离应该尽量的短;这样减小了电缆的对地电容,减少干扰的发射源;II. 控制电缆选用屏蔽电缆,动力电缆选用屏蔽电缆或者从变频器到电机全部用穿线管屏蔽;III.电机电缆应独立于其它电缆走线,其最小距离为５００ｍｍ;同时应避免电机电缆与其它电缆长距离平行走线,这样才能减少变频器输出电压快速变化而产生的电磁干扰;如果控制电缆和电源电缆交叉,应尽可能使它们按９０度角交叉;与变频器有关的模拟量信号线与主回路线分开走线,即使在控制柜中也要如此;IV. 与变频器有关的模拟信号线最好选用屏蔽双绞线,动力电缆选用屏蔽的三芯电缆其规格要比普通电机的电缆大档或遵从变频器的用户手册;3 变频器控制原理图；I.主回路：电抗器的作用是防止变频器产生的高次谐波通过电源的输入回路返回到电网从而影响其他的受电设备,需要根据变频器的容量大小来决定是否需要加电抗器；滤波器是安装在变频器的输出端,减少变频器输出的高次谐波,当变频器到电机的距离较远时,应该安装滤波器;虽然变频器本身有各种保护功能,但缺相保护却并不完美,断路器在主回路中起到过载,缺相等保护,选型时可按照变频器的容量进行选择;可以用变频器本身的过载保护代替热继电器;II. 控制回路：具有工频变频的手动切换,以便在变频出现故障时可以手动切工频运行,因输出端不能加电压,固工频和变频要有互锁;4 变频器的接地；变频器正确接地是提高系统稳定性,抑制噪声能力的重要手段;变频器的接地端子的接地电阻越小越好,接地导线的截面不小于4mm,长度不超过5m;变频器的接地应和动力设备的接地点分开,不能共地;信号线的屏蔽层一端接到变频器的接地端,另一端浮空;变频器与控制柜之间电气相通;变频器控制柜设计：变频器应该安装在控制柜内部,控制柜在设计时要注意以下问题1 散热问题：变频器的发热是由内部的损耗产生的;在变频器中各部分损耗中主要以主电路为主,约占98%,控制电路占2%;为了保证变频器正常可靠运行,必须对变频器进行散热我们通常采用风扇散热；变频器的内装风扇可将变频器的箱体内部散热带走,若风扇不能正常工作,应立即停止变频器运行；大功率的变频器还需要在控制柜上加风扇,控制柜的风道要设计合理,所有进风口要设置防尘网,排风通畅,避免在柜中形成涡流,在固定的位置形成灰尘堆积；根据变频器说明书的通风量来选择匹配的风扇,风扇安装要注意防震问题;2 电磁干扰问题：I.变频器在工作中由于整流和变频,周围产生了很多的干扰电磁波,这些高频电磁波对附近的仪表、仪器有一定的干扰,而且会产生高次谐波,这种高次谐波会通过供电回路进入整个供电网络,从而影响其他仪表;如果变频器的功率很大占整个系统25%以上,需要考虑控制电源的抗干扰措施;II.当系统中有高频冲击负载如电焊机、电镀电源时,变频器本身会因为干扰而出现保护,则考虑整个系统的电源质量问题;3 防护问题需要注意以下几点：I.防水防结露：如果变频器放在现场,需要注意变频器柜上方不的有管道法兰或其他漏点,在变频器附近不能有喷溅水流,总之现场柜体防护等级要在IP43以上;II. 防尘：所有进风口要设置防尘网阻隔絮状杂物进入,防尘网应该设计为可拆卸式,以方便清理,维护;防尘网的网格根据现场的具体情况确定,防尘网四周与控制柜的结合处要处理严密;III.防腐蚀性气体：在化工行业这种情况比较多见,此时可以将变频柜放在控制室中;变频器接线规范：信号线与动力线必须分开走线：使用模拟量信号进行远程控制变频器时,为了减少模拟量受来自变频器和其它设备的干扰,请将控制变频器的信号线与强电回路主回路及顺控回路分开走线;距离应在30cm以上;即使在控制柜内,同样要保持这样的接线规范;该信号与变频器之间的控制回路线最长不得超过50m;信号线与动力线必须分别放置在不同的金属管道或者金属软管内部：连接PLC和变频器的信号线如果不放置在金属管道内,极易受到变频器和外部设备的干扰；同时由于变频器无内置的电抗器,所以变频器的输入和输出级动力线对外部会产生极强的干扰,因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处,以保证信号线与动力线的彻底分开;1 模拟量控制信号线应使用双股绞合屏蔽线,电线规格为;在接线时一定要注意,电缆剥线要尽可能的短5-7mm左右,同时对剥线以后的屏蔽层要用绝缘胶布包起来,以防止屏蔽线与其它设备接触引入干扰;2 为了提高接线的简易性和可靠性,推荐信号线上使用压线棒端子;变频器的运行和相关参数的设置：变频器的设定参数多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象;控制方式：即速度控制、转距控制、PID控制或其他方式;采取控制方式后,一般要根据控制精度,需要进行静态或动态辨识;最低运行频率：即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁;而且低速时,其电缆中的电流也会增大,也会导致电缆发热;最高运行频率：一般的变频器最大频率到60Hz,有的甚至到400 Hz,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力;载波频率：载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的;电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到;跳频：在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时；在控制压缩机时,要避免压缩机的喘振点;常见故障分析：1 过流故障：过流故障可分为加速、减速、恒速过电流;其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均,输出短路等原因引起的;这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查;如果断开负载变频器还是过流故障,说明变频器逆变电路已环,需要更换变频器;2 过载故障：过载故障包括变频过载和电机过载;其可能是加速时间太短,电网电压太低、负载过重等原因引起的;一般可通过延长加速时间、延长制动时间、检查电网电压等;负载过重,所选的电机和变频器不能拖动该负载,也可能是由于机械润滑不好引起;如前者则必须更换大功率的电机和变频器；如后者则要对生产机械进行检修;3 欠压：说明变频器电源输入部分有问题,需检查后才可以运行;小结：1 总之,在设计、安装、使用变频器时一定要遵从变频器使用说明书的指导;2 各电气设计人员,现场电气调试人员可以在此基础上完善此变频器参考;。
