钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。
其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。
钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。
具体的验收标准和规定在表格中有详细说明。
钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。
同样，具体的验收标准和规定在表格中有详细说明。
在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。
如果符合验收标准和规定，则为合格，否则为不合格。
最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。
总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。
项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。
其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。
经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。
针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。
经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。
施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。
针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。
涂层表面质量的验收应符合第14.3.6条。
钢结构分部（子分部）工程验收记录（GB50300-2001）表编号：□□□□□□注：除地基基础分部外，勘察单位可不参加。
钢结构焊接分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(钢构件焊接)分项工程检验批质量验收记录（GB50205-2001）表编号：010901/020401□□□零件及部件加工分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(零件及部件加工)分项工程检验批质量验收记录（GB50205-2001）表编号：010905/020405□□□构件组装分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构（构件组装）分项工程检验批质量验收记录（GB50205-2001）表编号：020406□□□预拼装分项工程质量验收表（GB50300-2001）表编号：钢结构(预拼装)分项工程检验批质量验收记录（GB50205-2001）表编号：020407□□□单层结构安装分项工程质量验收表（GB50300-2001）表编号：钢结构（单层结构安装）分项工程检验批质量验收记录（GB50205-2001）表编号：020408□□□普通坚固件连接分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(普通紧固件连接)分项工程检验批质量验收记录（GB50205-2001）表编号：010903/020403□□□高强度螺栓连接分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(高强度螺栓连接)分项工程检验批质量验收记录（GB50205-2001）表编号：010904/020404□□□压型金属板分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(压型金属板)分项工程检验批质量验收记录（GB50205-2001）表编号：020411□□□防腐涂料涂装分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构（防腐涂料涂装）分项工程检验批质量验收记录（GB50205-2001）表编号：020412□□□（GB50300-2001）表编号：□□□□（GB50300-2001）表编号：□□□□金属板材屋面分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(金属板材屋面)分项工程检验批质量验收记录（GB50207-2002）表编号：040403□□□细部构造分项工程质量验收表（GB50300-2001）表编号：□□□□□□钢结构(细部结构)分项工程检验批质量验收记录（GB50207-2002）表编号：040404□□□。
钢结构钢筋桁架楼承板检验批资料安徽板
摘要：
1.钢筋桁架楼承板的概述
2.钢筋桁架楼承板的施工要求
3.钢筋桁架楼承板在钢结构工程中的应用
4.钢结构钢筋桁架楼承板的检验批资料
5.结论
正文：
一、钢筋桁架楼承板的概述
钢筋桁架楼承板是一种在钢结构工程中广泛应用的楼承板，它主要由钢筋桁架和钢筋混凝土板组成，具有结构简单、施工方便、刚度大、承载能力强等优点。
在钢结构建筑中，钢筋桁架楼承板可以有效地提高建筑物的整体稳定性和抗震性能。
二、钢筋桁架楼承板的施工要求
在施工过程中，钢筋桁架楼承板应根据结构施工图和有关设计文件进行施工详图设计，并编制专项施工方案和组合楼承板铺设排版图。
同时，施工过程中应充分考虑楼承板开设洞口对板体的影响，必须按照规范要求，对洞口板体周边进行加固。
当相邻梁间距大于7m 时，应设不少于三个临时支撑点，小于等于7m 时设1～2 个临时支撑点。
三、钢筋桁架楼承板在钢结构工程中的应用
钢筋桁架楼承板在钢结构工程中有广泛的应用，如高层建筑、桥梁、体育
馆等大型钢结构建筑。
它可以省去模板工程、减少钢筋绑扎量，安装快速便捷，所形成的楼板整体性好，施工质量更容易得到保证。
四、钢结构钢筋桁架楼承板的检验批资料
钢结构钢筋桁架楼承板的检验批资料主要包括施工图、设计文件、施工方案、排版图、施工记录、验收记录等。
这些资料对于保证施工质量、验收合格至关重要。
五、结论
钢筋桁架楼承板在钢结构工程中具有重要作用，它的应用可以提高建筑物的整体稳定性和抗震性能，简化施工过程，提高施工效率。

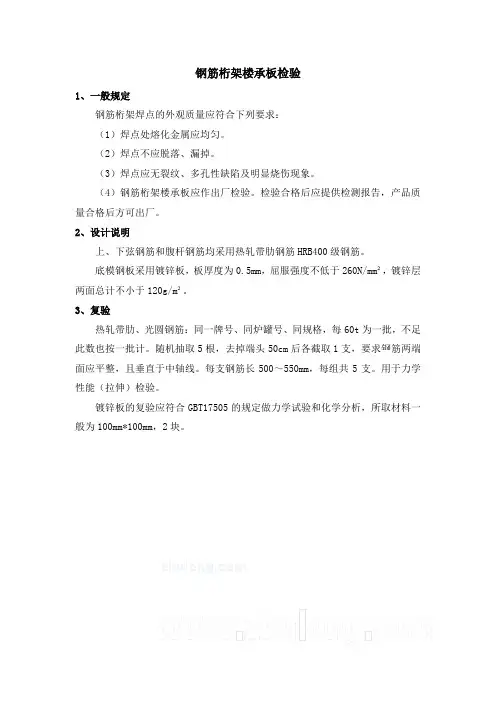

钢筋桁架楼承板检验
1、一般规定
钢筋桁架焊点的外观质量应符合下列要求：
（1）焊点处熔化金属应均匀。
（2）焊点不应脱落、漏掉。
（3）焊点应无裂纹、多孔性缺陷及明显烧伤现象。
（4）钢筋桁架楼承板应作出厂检验。
检验合格后应提供检测报告，产品质量合格后方可出厂。
2、设计说明
上、下弦钢筋和腹杆钢筋均采用热轧带肋钢筋HRB400级钢筋。
底模钢板采用镀锌板，板厚度为0.5mm，屈服强度不低于260N/mm²，镀锌层两面总计不小于120g/m²。
3、复验
热轧带肋、光圆钢筋：同一牌号、同炉罐号、同规格，每60t为一批，不足此数也按一批计。
随机抽取5根，去掉端头50cm后各截取1支，要求钢筋两端面应平整，且垂直于中轴线。
每支钢筋长500～550mm，每组共5支。
用于力学性能（拉伸）检验。
镀锌板的复验应符合GBT17505的规定做力学试验和化学分析，所取材料一般为100mm*100mm，2块。
钢结构零、部件加工工程检验批质量验收记录表
GB50205-2001
钢构件组装工程检验批质量验收记录表GB50205—2001
钢结构钢构件焊接分项工程检验批质量验收记录表
GB50205-2001
（Ⅰ）
钢构件预拼装工程检验批质量验收记录表
GB50205-2001
防腐涂料涂装工程检验批质量验收记录表
GB50205-2001
钢结构防火涂料涂装工程检验批质量验收记录表
GB50205-2001
高强度螺栓连接工程检验批质量验收记录表GB50205-2001（II）
压型金属板工程检验批质量验收记录表
GB50205-2001GD2402032 □□
钢结构工程质量控制资料核查表GJ1.7
有关安全及功能检验和见证检测项目检查记录GJ1.8
钢结构工程观感质量检查记录GJ1.9
隐蔽工程检查验收记录
（通用）表格
q隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格。
钢结构分项工程检验批质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收记录
钢结构（焊钉焊接）分项工程检验批质量验收记录
钢结构（普通紧固件连接）分项工程检验批质量验收记录
钢结构（高强度螺栓连接）分项工程检验批质量验收记录
钢结构（零件及部件加工）分项工程检验批质量验收记录
钢结构（构件组装）分项工程检验批质量验收记录
钢结构（预拼装）分项工程检验批质量验收记录
钢结构（单层结构安装）分项工程检验批质量验收记录
钢结构（单层结构安装）分项工程检验批质量验收记录
钢结构（网架结构安装）分项工程检验批质量验收记录

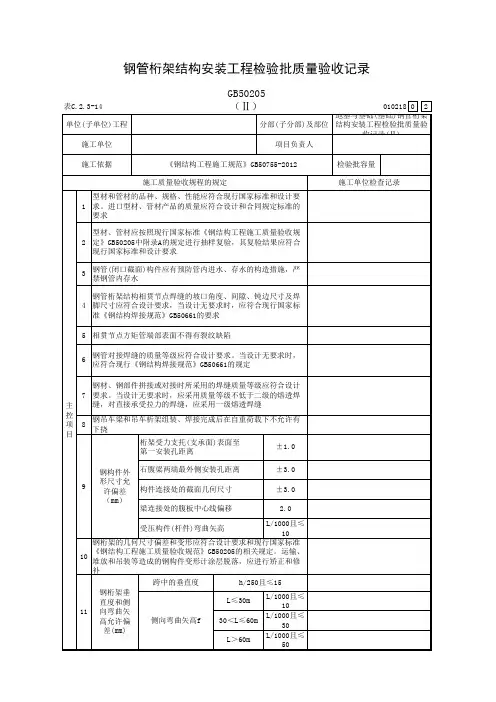

钢结构（钢管桁架结构）分项工程检验批质量验收记录
钢结构（预应力索杆及膜结构）分项工程检验批质量验收记录
钢结构（压型金属板）分项工程检验批质量验收记录
钢结构（防腐涂料涂装）分项工程检验批质量验收记录
钢结构（防火涂料涂装）分项工程检验批质量验收记录。
钢桁架质量标准 JGJ 74．1—91 1主题内容与适用范围1．1 本标准规定了钢桁架结构制造的质量标准及技术要求。
1．2本标准适用于工业与民用建筑用角钢、T型钢、H型钢、槽钢以及钢板组焊成的平面钢桁架。
本标准不适用于按规定要求进行疲劳计算的钢桁架。
2引用标准GBJ 205钢结构工程施工及验收规范GBJ 301建筑工程质量检验评定标准GBJ l7钢结构设计规范GB 700碳素结构钢GB l591低合金结构钢GB 5117碳钢焊条GB 5118低合金钢焊条GB l300焊接用钢丝GB 8110二氧化碳气体保护焊用钢焊丝GB 985气焊、手工电弧焊及气体保护焊缝坡口的基本形式与尺寸GB 986埋弧焊焊缝坡口的基本形式和尺寸GB 5780六角头螺栓一C级GB 41 I型六角螺母一C级GB 95平垫圈C级GB l228钢结构用高强度大六角头螺栓GB l229钢结构用高强度大六角螺母GB l230钢结构用高强度垫圈GB 1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB 3632钢结构用扭剪型高强度螺栓连接副型式尺寸GB 3633钢结构用扭剪型高强度螺栓连接副技术条件GB 3323钢熔化焊对接接头射线照相和质量分级JB 1152锅炉和钢制压力容器对接焊缝超声波探伤3 类别3．1钢屋架由角钢、T型钢、H型钢、槽钢以及钢板组焊成的梯形钢屋架、三角形钢屋架、平行弦钢屋架及折线形钢屋架。
3．2钢托架由角钢、丁型钢、H型钢、槽钢以及钢板组焊成的钢托架。
3．3其他形式钢桁架由角钢、T型钢、H型钢、槽钢以及钢板组焊成的天窗架、通廓衍架、吊车梁辅助桁架和其它钢桁架。
以上统称钢桁架。
4 技术要求1材料结构钢材相连接材料应符合设计文件的要求。
4．1．1结构钢材结构钢材的材质及轧制尺寸应符合现行国家标准的规定。
当采用碳索结构钢时，钢材性能应符合GB700的规定；当采用低台金结构钢时，钢材性能应符合GBl591的规定。
钢结构安装（单层）分项工程（构件安装）检验批质量验收评定记录主控项目：检查数量：第1、2、3项：按同类抽查15%，且不应少于5点。
第4项：对主要立面全部检查，对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检查方法：第1项：用拉线、钢尺现场实测或观察。
第2项：用钢尺及0.3mm和0.8mm厚的塞尺现场实测。
第3项：用吊线、拉线、经纬仪和钢尺现场实测。
第4项：用经纬仪、全站仪等测量。
一般项目：检查数量：第1、2、3、4、6、7项：按同类抽查15%，且不应少于5点。
第5项：按钢平台总数抽查15%，栏杆、钢梯按总长度各抽查15%，但钢平台不应少于1个，栏杆不应少于5m，钢梯不应少于1跑。
检查方法：第1项：观察检查。
第2项：柱脚底座中心线对定位轴线偏移用吊线和钢尺检查；柱基准点标高用水准仪检查；弯曲矢高用经纬仪或拉线和钢尺检查；柱轴线垂直度用经纬仪或吊线和钢尺检查。
第3项：梁的跨中垂直度用吊线和钢尺检查；侧向弯曲矢高、垂直上拱矢高、两端支座中心位移用拉线和钢尺检查；吊车梁支座加劲板中心与柱子承压加劲板中心的偏移用吊线和钢尺检查；同一间内同一横截面吊车梁顶面高差、下挂式吊车梁底面高差用经纬仪、水准仪和钢尺检查；同一列相邻两柱间吊车梁顶面高差用水准仪和钢尺检查；相邻两吊车梁接头部位用钢尺检查；同跨间任一截面的吊车梁中心跨距用经纬仪和光电测距仪检查，跨度小时可用钢尺检查；轨道中心对吊车梁腹板轴线的偏移用吊线和钢尺检查。
第4项：中心线对定位轴线用钢尺检查；墙架立柱垂直度、弯曲矢高用经纬仪或吊线和钢尺检查；抗风桁架垂直度用吊线和钢尺检查；檩条、墙梁间距用钢尺检查；檩条、墙梁弯曲矢高用拉线和钢尺检查。
第5项：平台高度、梁水平度用水准仪检查；支柱垂直度用经纬仪或吊线和钢尺检查；承重平台梁侧向弯曲用拉线和钢尺检查；承重平台梁垂直度、直梯垂直度用吊线和钢尺检查；栏杆高度、立柱间距用钢尺检查。
第6项：用尺量检查。
压型金属板制作工程施工质量检查表工程名称:冬瓜山维修车间轻钢结构厂房板件号:压型金属板墙面安装工程施工质量检查表工程名称：冬瓜山维修车间轻钢结构厂房板件号:检验批号: 位置：施工单位：市科华建设有限责任公司日期:压型钢板屋面安装工程施工质量检查表工程名称：冬瓜山维修车间轻钢结构厂房板件号:检验批号：位置：施工单位：市科华建设有限责任公司日期：扭剪型高强度螺栓连接工程施工质量检查表工程名称：冬瓜山维修车间轻钢结构厂房板件号：检验批号：位置：施工单位：市科华建设有限责任公司日期：单层钢结构主体结构安装工程施工质量检查表工程名称：冬瓜山维修车间轻钢结构厂房板件号:检验批号：位置：施工单位：市科华建设有限责任公司日期：钢结构安装工程基础和支承面施工质量检查表工程名称：冬瓜山维修车间轻钢结构厂房板件号：工程名称：冬瓜山维修车间轻钢结构厂房板件号：检验批号：位置：施工单位：市科华建设有限责任公司日期：工程名称：冬瓜山维修车间轻钢结构厂房板件号: 检验批号：位置：施工单位:市科华建设有限责任公司日期：管构件制作工程施工质量检查记录表工程名称：冬瓜山维修车间轻钢结构厂房板件号:检验批号：位置：钢结构防腐涂料涂装工程施工质量检查表工程名称:冬瓜山维修车间轻钢结构厂房板件号：检验批号: 位置:涂装工程施工质量检查表工程名称:冬瓜山维修车间轻钢结构厂房板件号: 检验批号：位置:钢零件及钢部件加工工程施工质量检查记录表工程名称：冬瓜山维修车间轻钢结构厂房构件：梁、桁架预拼装工程施工质量检查记录表工程名称：冬瓜山尾矿综合利用与研究项目-管架构件：2#管柱架多节柱预拼装工程施工质量检查记录表工程名称:冬瓜山维修车间轻钢结构厂房构件：施工单位：日期：。
