化学镀所需仪器:电热恒温水浴锅；8522型恒温磁力搅拌器控温搅拌；增力电动搅拌机。 化学镀工艺流程：机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。 1化学镀预处理 机械粗化：用机械法或化学方法对工件表面进行处理（机械磨损或化学腐蚀），从而在工件表面得到一种微观粗糙的结构，使之由憎水性变为亲水性，以提高镀层与制件表面之间结合力的一种非导电材料化学镀前处理工艺。 1.1 化学除油 镀件材料在存放、运输过程中难免沾有油污，为保证预处理效果，必须首先进行除油处理，去除其表面污物，增加基体表面的亲水性，以确保基体表面能均匀的进行金属表面活化。化学除油试剂分有机除油剂和碱性除油剂两种；有机除油剂为丙酮(或乙醇)等有机溶剂，一般用于无机基体如鳞片状石墨、膨胀石墨、碳纤维等除油；碱性除油剂的配方为：NaOH：80g/l，Na2CO3(无水)：15g/l，Na3PO4：30g/l，洗洁精：5ml/l，用于有机基体如聚乙烯、聚氯乙烯、聚苯乙烯等除油；无论使用哪种除油试剂，作用时都需要进行充分搅拌。 1.2 化学粗化 化学粗化的目的是利用强氧化性试剂的氧化侵蚀作用改变基体表面微观形状，使基体表面形成微孔或刻蚀沟槽,并除去表面其它杂质，提高基体表面的亲水性和形成适当的粗糙度，以增强基体和镀层金属的结合力,以保证镀层有良好的附着力。粗化是影响镀层附着力大小的很关键的工序，若粗化效果不好，就会直接影响后序的活化和化学镀效果。化学粗化试剂的配方为：CrO3：40g/l，浓H2SO4：35g/l，浓H3PO4(85%)：5g/l。化学粗化的本质是对基体表面的轻度腐蚀作用；因此，有机基体采用此处理过程，无机基体因不能被粗化液腐蚀而不需此处理。 1.3 敏化 敏化处理是使粗化后的有机基体(或除油后的无机基体)表面吸附一层具有还原性的二价锡离子Sn2+，以便在随后的活化处理时，将银或钯离子由金属离子还原为具有催化性能的银或钯原子。敏化液配方为：SnCl2·2H2O：20g/l，浓HCl：40ml/l，少量锡粒；加入锡粒的目的是防止二价锡离子的氧化。 1.4 活化 活化处理是化学镀预处理工艺中最关键的步骤, 活化程度的好坏，直接影响后序的施镀效果。化学镀镀前预处理的其它各个工序归根结底都是为了优化活化效果，以保证催化剂在镀件表面附着的均匀性和选择性,从而决定化学镀层与镀件基体的结合力以及镀层本身的连续性。活化处理的目的是使活化液中的钯离子Pd2+或银离子Ag＋离子被镀件基体表面的Sn2+离子还原成金属钯或银微粒并紧附于基体表面，形成均匀催化结晶中心的贵金属层, 使化学镀能自发进行。目前，普遍采用的活化液有银氨活化液和胶体钯活化液两种；化学镀铜比较容易，用银即能催化；化学镀钴、化学镀镍较困难，用银不能催化，必须使用催
化学镀镍与电镀镍工艺及相互之间的区别 1 电镀镍 电镀是一种电化学过程，也是一种氧化还原过程。电镀镍是将零件浸入镍盐的溶液中作为阴极，金属镍板作为阳极，接通直流电源后，在零件上就会沉积出金属镍镀层。电镀镍的配方及工艺条件见表1。 电镀镍的工艺流程为：①清洗金属化瓷件；②稀盐酸浸泡；③冲净；④浸入镀液； ⑤调节电流进行电镀； ⑥自镀液中取出；⑦冲净；⑧煮；⑨烘干。 表1 电镀镍的配方及工艺条件 成分含量/g/L 温度 /0C PH值电流密度 /A/dm2 硫酸镍硫酸镁硼酸氯化钠 100-170 21－30 14－30 4－12 室温5－6 0.5 电镀镍的优点是镀层结晶细致，平滑光亮，内应力较小，与陶瓷金属化层结合力强。电镀镍的缺点是：①受金属化瓷件表面的清洁和镀液纯净程度的影响大，造成电镀后金属化瓷件的缺陷较多，例如起皮，起泡，麻点，黑点等；②极易受电镀挂具和在镀缸中位置不同的影响，造成均镀能力差，此外金属化瓷件之间的相互遮挡也会造成瓷件表面有阴阳面的现象；③对于形状复杂或有细小的深孔或盲孔的瓷件不能获得较好的电镀表面；④需要用镍丝捆绑金属化瓷件，对于形状复杂、尺寸较小、数量多的生产情况下，需耗费大量的人力。 2 化学镀镍 化学镀镍又称无电镀或自催化镀，它是一种不加外在电流的情况下，利用还原剂在活化零件表面上自催化还原沉积得到镍层，当镍层沉积到活化的零件表面后由于镍具有自催化能力，所以该过程将自动进行下去。一般化学镀镍得到的为合金镀层，常见的是Ni-P合金和Ni-B合金。相较Ni-P合金而言，Ni—B合金的熔焊能力更好，共晶温度高，内应力较小，是一种更为理想的化学镀镍方式。但本文着重讨论的是Ni-P合金镀层。 化学镀镍的配方及工艺条件见表2。 表2化学镀镍的配方及工艺条件 成分含量/g/L 温度 /0C PH值 硫酸镍次磷酸钠柠檬酸钠氯化铵 45－50 45－60 20－30 5－8 85 9.5 化学镀镍的工艺流程为：①清洗金属化瓷件；②冲洗；③活化液浸泡；④冲净； ⑤还原液浸泡；⑥浸入镀液并不时调节pH值；⑦自镀液中取出；⑧冲净；⑨煮；
化学镀镍配方_铝合金化学镀镍工艺研究论文 摘要：研究了铝合金表面化学镀Ni-P合金的预处理、镀液配方及镀后热处理。采用碱性化学镀镍作底层，然后进行酸性化学镀镍, 能在铝合金表面获得光亮、平整、附着力良好化学镀镍Ni-P层。镀层硬度为686HV，含磷量为11.17%。 关键词：铝合金;预处理;化学镀镍;附着力 1 引言 化学镀Ni-P具有厚度均匀、硬度高、抗蚀性优异等特点，因此镀层广泛被应用于需耐磨的工件。但是，铝合金表面即使在空气中停留时间极短也会迅速地形成一层氧化膜，以致影响镀层质量，降低镀层与基体的结合力。 本项研究得出了比较好的预处理方案，从而得到结合力良好，表面比较光亮的Ni-P 镀层。 2 实验方法 2.1 实验工艺流程 试样制备→配制除油溶液→化学除油→水洗→侵蚀→水洗→超声波水洗→去离子水洗→一次锓锌→水洗→退锌→水洗→超声波水洗→去离子水洗→二次锓锌→水洗→去离子水洗→碱性镀→水洗→酸性镀→去离子水洗→吹干→冷却 2.2 除油配方及工艺 除油：Na3PO412H2O 30 g/LNaCO3 30 g/L温度（65℃）时间（3min） 2.3 浸锌配方及工艺 ZnSO440g/l NaOH90g/l NaF1g/l Fecl31g/l KNaC4O4H40610g/L 温度（42℃）一次浸锌时间（90S）二次浸锌时间（18S） 2.4 镀液配方与工艺 碱性预镀液NiSO46H2O（30g/l）NaH2PO2H2O（25g/l）NH4C6H5O7 H2O（100g/l）温度（65℃） PH值（8.2）施镀时间（8min） 酸性镀液NiSO46H2O（30g/l） NaH2PO2H2O（25g/l） NH4C6H5O7 H2O（10g/l） 乳酸C3H6O3（40ml/l） NaC2H302（10g/ L）温度（85℃） PH值（4.8）施镀时间（120min） 3 实验结果与分析
化学镍金的工艺 Tags: 化学镍金,印制电路板, 积分Counts:907 次 本文在简单介绍印制板化学镀镍金工艺原理的基础上，对化学镍金之工艺流程、化学镍金之工艺控制、化学镍金之可焊性控制及工序常见问题分析进行了较为详细的论述。在一个印制电路板的制造工艺流程中，产品最终之表面可焊性处理，对最终产品的装配和使用起着至关重要的作用。综观当今国内外，针对印制电路板最终表面可焊性涂覆表面处理的方式，主要包括以下几种：Electroless Nickel and Immersion Gold形电镀铜的常见缺陷及故障排除。 1．前言 由于行业竞争的激烈,印制板的制造商不断降低成本提高产品质量,追求零缺陷,以质优价廉取胜。而客户对印制板的要求也没有单纯停留在对产品性能的可靠性上,同时对产品的外观也提出了更严格的要求。而图形电镀铜作为化学沉铜的加厚层或其它涂覆层的底层，其质量与成品的关系可谓休戚相关“一荣俱荣，一损俱损”。所以图形电镀铜上的任何缺陷如镀层粗糙、麻点针孔、凹坑、手印等的存在，严重影响成品的外观，透过涂覆其上的阻碍或铅锡镀层或是镍金层，都能清楚的显露出来。 本文主要叙述图形电镀铜常见的系列故障及缺陷，并针对这些缺陷进行跟踪调查、模拟实验，找出产生缺陷的成因，制定切实的纠正措施，保证生产的正常进行。 2．缺陷特点及成因 2.1 镀层麻点 图形电镀铜上出现麻点，在板中间较为突出，退完铅锡后铜面不平整，外观欠佳。 刷板清洁处理后表面麻点仍然存在，但已基本磨平不如退完锡后明显。此现象出现后首先想到电镀铜溶液问题，因为出现故障的前一天（4月2日）刚对溶液进行活性炭处理，步骤如下：1）在搅拌条下件下加入2升H2O2 2）充分搅拌后将溶液转至一个备用槽中，加入4kg活性碳细粉，并加入空气搅拌2小时，之后关闭搅拌，让溶液沉降。 从调查中发现，生产线考虑到次日有快板，当晚将溶液从备用槽中转回工作槽。未经过充分过滤沉降活性炭，而转移溶液时未经循环过滤泵（慢）直接从工作槽的输出管理返回（管道粗，快）。因为溶液转回工作槽后已过下班时间，电镀人员没有小电流密度空镀处理阳极。在4月3日按新开缸液加完光亮剂FDT-1就开始电镀。 问题已经清楚，电镀铜上有麻点，来源于电渡溶液里的活性炭颗粒或其它脏东西。因为调度安排工作急，电镀人员未按照工艺文件的程序进行操作，溶液没有充分循环过滤，导致溶液里的机械杂质影响镀层质量。另一个因素是磷铜阳极清洗后，未通过电解处理直接工作，没来得及在阳极表面生成一层黑色均匀的“磷膜”，导致Cu+大量积累，Cu+水解产生铜粉，致使镀层粗糙麻点。 金属铜的溶解受控制步骤制约，Cu+不能迅速氧化成Cu2+。而阳极膜未形成，Cu-e.Cu2+ 的反应不断以快的方式进行，造成Cu+的积累，而Cu+具有不稳定性，通过歧化反应：2Cu+.Cu2+Cu，所生成的会在电镀过程中以电泳的方式沉积于镀层，影响镀层的质量。阳极经过小电流电解处理后生成的阳极膜能有效控制Cu的溶解速度，使阳极电流效率接近阴极电流效率，镀液中的铜离子保持平衡，阻止Cu+的产生，
化学镀工艺流程 化学镀是一种在无电流通过的情况下,金属离子在同一溶液中还原剂的作用下通过可控制的氧化还原反应在具有催化表面(催化剂一般为钯、银等贵金属离子的镀件上还原成金属,从而在镀件表面上获得金属沉积层的过程,也称自催化镀或无电镀。化学镀最突出的优点是无论镀件多么复杂,只要溶液能深入的地方即可获得厚度均匀的镀层,且很容易控制镀层厚度。与电镀相比,化学镀具有镀层厚度均匀、针孔少、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点;但化学镀镀层质量不很好,厚度上不去,且可镀的品种不多,故主要用于不适于电镀的特殊场合。 近年来, 化学镀技术得到了越来越广泛的应用,在各种非金属纤维、微球、微粉等粉体材料上施镀成为研究的热点之一;用化学镀方法可以在非金属纤维、微球、微粉镀件表面获得完整的非常薄而均匀的金属或合金层,而且镀层厚度可根据需要确定。这种金属化了的非金属纤维、微球、微粉镀件具有良好的导电性,作为填料混入塑料时能获得较好的防静电性能及电磁屏蔽性能,有可能部分取代金属粉用于电磁波吸收或电磁屏蔽材料。美国国际斯坦福研究所采用在高聚物基体上化学镀铜来研制红外吸收材料。毛倩瑾等采用化学镀的方法对空心微珠进行表面金属化改性研究,发现改性后的空心微珠具有较好的吸波性能,可用于微波吸收材料、轻质磁性材料等领域。 化学镀所需仪器:电热恒温水浴锅;8522型恒温磁力搅拌器控温搅拌;增力电动搅拌机。化学镀工艺流程:机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。 1化学镀预处理 需进行化学镀的镀件一般不溶于水或者难溶于水。化学镀工艺的关键在于预处理,预处理的目的是使镀件表面生成具有显著催化活性效果的金属粒子,这样才能最终在基体表面沉积金属镀层。由于镀件微观表面凸凹不平,必须进行严格的镀前预处理,否则易造成镀层不均匀、密着性差,甚至难于施镀的后果。
碱性化学镀镍液配方(2011/11/06 10:18) 目录：公司动态 浏览字体：大中小配方l 低温化学刷镀镍 硫酸镍20g／L 次磷酸钠30g／L 柠檬酸钠l0g／L 氯化铵30g／L 氢氧化铵适量 水加至1L 工艺条件：pH值8．5～9．5，温度30℃。 化学镀镍是以钯为催化剂，以次磷酸盐为还原剂的氧化还原过程，所获得的金属层实质 上是镍磷合金层。 本剂用于刷镀技术的化学镀镍。 配方2 低温化学镀镍 硫酸镍30g/L 次亚磷酸钠20g／L 柠檬酸铵50g／L 水加至lL 工艺条件：pH值8．5—9．5，温度30—40℃。 配方3 化学镀镍(一) 次亚磷酸钠l0g／L 氯化镍30g／L 氯化铵50g/L 水加至1L 工艺条件：pH值8—10，温度90℃。 配方4 化学镀镍(二) 氯化镍30．00g／L 乙二胺62．00g/L 巯基乙酸l．00g／L 氯化铅0．01g／L 硼氢化钠0．50g／L 水加至1．00L 工艺条件：pH值12，温度50℃。 配方5 ZLl04铸铝化学镀镍 工艺流程：ZLl04铸件→除油→热水洗→冷水洗→流动水洗→烘干→酸蚀去膜→水洗→流 水洗→浸锌镍合金→水洗→水洗→镀碱性镍→水洗→水洗→化学镀镍→水洗→水洗→热水烫 干→烘干→检验→成品。 主要工艺配方如下： ① 除油 碳酸钠30—50g／L 磷酸钠30—40g／L 洗涤剂5—15mL ／L 温度70一80℃ 采用弱碱性化学除油，除去高压压铸过程中铸件表面的石墨和少量油脂，除油后表面发 灰。 ② 酸蚀去膜 硝酸75％ 氢氟酸25％ 工艺条件：温度常温，时间l～3s。 酸蚀可除去表面灰膜，使其暴露出银白色基体。 ③ 浸锌镍合金 氢氧化钠lg ／L 酒石酸钾钠50g/L 氯化镍16g／L 三氯化铁4g／L 硝酸钠2g／L 氧化锌16g／L 工艺条件：温度20—45℃，时间8—14s。 酸蚀去膜后，带水状态转入浸锌镍合金，铸铝表面迅速生成一层发灰的锌镍合金层。 ④ 镀碱性镍 硫酸镍26g／L 次亚磷酸钠26g／L 焦磷酸钠50g／L 氨水24mL／L
题目：铝合金化学镀镍的研究
1.毕业设计（论文）综述（题目背景、研究意义及国内外相关研究情况） 化学镀镍是一种比较新的工艺技术[1]。1844年，A.Wurtz发现金属镍可以从金属镍盐的水溶液中被次亚磷酸盐还原而沉积出来。化学镀镍技术的真正发现并应用是在1944年[2]，美国国家标准局的A.Brenner和G.Riddell进行了第一次实验室试验[3]。到20世纪70年代，科学技术的发展和工业的进步，促进了化学镀镍的应用与研究。20世纪80年代中期化学镀镍的年产量为1500t按厚度为25um计，面积达到7.50km2.其中美国占40%，远东地区20%，其余为南非和南美洲。美国有900个化学镀镍的工厂，产值约2亿美元。 化学镀镍是通过向溶液中加入适当的还原剂，使镍离子还原成金属镍，并在镀件表面沉积的过程。和电镀镍相比，化学镀镍具有许多优点，主要表现为：1镀层均匀，和同等厚度的电镀镍层比较，化学镀镍层的微孔隙小于电镀镍层，因而其镀层的防腐蚀性能优于电镀镍层；2由于化学镀镍层的致密结构，具有很高的硬度，因而具有优良的耐磨性；3均镀能力好，操作简便，易于掌握，配槽与调整十分简便；4镀液已形成系列化商品；5通过施镀,使某些金属和非金属具有钎焊和锡焊能力；6 生产效率高[4-8]。由于这些优点，化学镀镍已在机械、电子及微电子、航空航天、石油化工、汽车、纺织、食品、军事等工业部门获得广泛应用。 化学镀镍磷合金具有结晶细致、光亮、抗蚀性和耐磨性好等特点，对形状复杂和尺寸精度高的零部件，更具有其独特的优越性[9]。采用化学镀镍再进行必要的热处理，将会大大提高制件的使用寿命。 近10年来，在各种期刊上发表了许多有关镀镍的论文、综述、书评和会议纪要。英国化学镀镍协会和金属精饰学会、美国产品精饰杂志都对化学镀镍进行了研究报告。同样化学镀镍在国内也引起了充分的重视。我国的化学镀镍工业化生产起步较晚，但近几年的发展十分迅速。据推测国内目前每年的化学镀镍以每年10%～15%的速度发展。近来的化学镀镍主要向着以下方向发展：化学镀镍、低温化学镀镍、用自来水代替蒸馏水、局部化学镀、复合镀层及多元镀层[10]。 2.本课题研究的主要内容和拟采用的研究方案、研究方法或措施 在基体表面镀镍能使其表面获得非结晶态的镀层，使基体表面光亮，起到防腐、耐磨功能。 研究出一种多功能的化学镀镍液，可用于多种基体材料，并尽可能模拟工厂生产

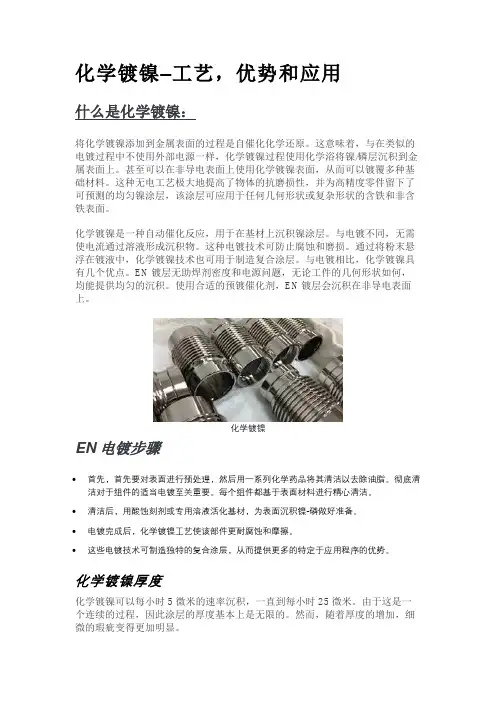

优秀的化学镀镍，这些步骤一个都不能少！ 化学镀镍不受镀件形状的影响，对于形状复杂怪异的仪器零件、管道或容器内壁，甚至是特殊条件下的阀和搅拌器等均能提供非常均匀的镀层。这些是其他电镀工艺难以实现的，而且化学镀镍生产设备比较简单、操作方便，因此化学镀镍被广泛应用于各种设备零件。 其次，化学镀镍有优异的耐磨性能和耐腐蚀性能，因此被用于制造手术刀和缝合器等医疗器械、航天航空器发动机的零件、轴和滚筒类的零件、大型模具或零件、高精密零件等。 第三，化学镀镍的均匀厚度和始终如一的电热性等物理性能，使其在电子工业上也大放异彩，经过化学镀镍能提高电子元件的可靠性，目前计算机生产中的硬盘、驱动器、软盘、光盘、打印机鼓等绝大部分都采用了化学镀镍。 化学镀镍的工艺流程包括前处理、化学镀镍和后处理3大部分，每一部分都对化学镀镍的最终效果起关键性作用。 化学镀镍前处理包括了研磨抛光、除油、除锈、活化等过程，与其他电镀加工的方法类似，其中研磨和机械抛光是对待镀件表面进行整平处理的机械加工过程；除油、除锈则是为了除去待镀件表面的油污和锈迹，以便镀层结合更牢固；活化是为了是待镀件获得充分活化的表面，以催化化学镀反应的进行。 化学镀镍的操作在这里就不详细叙述了，下面来了解一下经过化学镀镍操作后，如何做好最后一个步骤：化学镀镍后处理，来提升其效果性能或为后续的二次电镀做好准备。
零件在化学镀镍后必须采取清洗和干燥，目的在于除净零件表面残留的化学镀液、保持镀层具有良好的外观，并且防止在零件表面形成“腐蚀电池”条件，保证镀层的耐蚀性。除此之外，为了不同的目的和技术要求还可能进行如下后续处理。 1、烘烤除氢，提高镀层的结合强度，防止氢脆。 2、热处理，改变镀层组织结构和物理性质，如提高镀层硬度和耐磨性。 3、打磨抛光，提高镀层表面光亮度。 4、铬酸盐钝化，提高镀层耐蚀性。 5、活化和表面预备，为了涂覆其他金属或非金属涂层，提高镀层耐蚀性、耐磨性或者进行其他表面功能化处理。 我们可以看到，要做好化学镀镍的加工，前处理与后处理是极其重要的。其实不仅是化学镀镍，阳极氧化、电镀锌、镀硬铬、不锈钢表面处理等电镀加工都需注意前处理与后处理。因此拥有一套完善成熟的电镀处理流程对于电镀企业来说是重中之重。
化学镀镍工艺——镀前处理需知 化学镀镍的对象是具体的工件，进厂待镀的工件状况，包括工件材质、制造或维护方法，工件尺寸和最终使用情况是不同的；因此前处理方法应有所不同。在确定正确的前处理工艺流程时，必须对工件善有充分的了解。 合金类型为保证镀层足够的结合力以及镀层质量，必须鉴定基体材质。某些含有催化毒性合金成分的材料在镀前处理时加以表面调整，保证除去这些合金成分后才能进行化学镀镍。例如：铅（含铅钢）、硫（含硫钢）、过量的碳（高碳钢）、碳化物（渗碳钢）等。因为这些物质的残留会产生结合力差和起泡问题。而且，在未除净这些物质的表面、镀层会产生针孔和多孔现象。另一种处理方法是在镀前采用预镀的方法隔离基体才料中有害合金元素的影响。在不清楚待镀工件材质而且又不可能进行材料分析的情况下，必须进行预先试验，试合格后方可处理工作。 工件的制造历史钢件表面状况由于渗碳、渗氮、淬火硬化后提高表面硬度是重要的变化途径之一。通常化学镀镍在硬度范围HRC58-62的铁件表面上镀层的结合力是难以合格的。一方面，上述硬度范围的工件必须进行特别的清洗方法，即在含氰化物的溶液中周期换向电解活化或其它合适的电解清洗，以便溶解除去表面的无机物质诸如碳化物。另一方面，在施镀中产生的表面应力，诸如航天工业用的表面有较高张应力的工件，必须在镀前镀后进行去应力处理，以获得合格的结合力。在制造过程中工件表面大量通讯以除去的机械润滑油和抛光剂等也必须在镀前清除干净。 工件的维修历史工件维修时为除去表面的有机涂层、铁锈或氧化皮，采用喷砂处理，这种工件是化学镀前最难处理的。因为这些工件表面不仅嵌进了残留物质，而且腐蚀产物附着得很牢。在这种情况下，应先采用机械方法清洁表面，以保证后续化学清洗和活化工序的质量。为除去工件表面嵌进的油脂和化学脏污，有时预先烘工件十分有效，尽管这不是唯一的好用的清除方法。 工件的几何尺寸许多工件的几何赃妨碍了采用某前处理技术，如大尺寸的容器以及内表面积很大的管件就是如此。通常清洗和活化钢件应包括电解清洗和活化，在上述情况下，应采用机械清洗、化学清洗和活化更为可行。对于具有盲孔和形状复杂的零件，需要加强清洗工序以解决除去污垢、氢气泡逸出和溶液带出的问题。在工件吊挂和放置方法上也应考虑解决上述问题。 工件非镀面的阻镀问题许多工件要求局部化学镀镍，因此必须彩屏蔽材料将非镀部分保护起来。屏蔽材料可用压敏胶带、涂料、专用塑料夹具等。当然市场上现在有商品的阻镀涂料（或叫保护漆）出售，并且高级一点的，可以镀后轻松除去，用专用溶剂溶解后可以反复使用。 化学清洗浸洗是化学镀前处理的重要步骤之一，其重要的功能在于清除工件表面的污垢，为保证清洗效果，通常使用清洗剂、机械搅拌和加温。采用碱性清洗剂时必须加热至60-80℃，以便彻底清洗污垢，大多数碱性清洗采取浸洗并且强力搅拌，也可以采用喷淋清洗方式。市售的浸洗清洁剂的质量和去污能力差异很大，因此根据工件污染程度选用清洁剂是很重要的。 电解清洗电解清洗化学镀镍活化处理前的末道清洗方法，多适用于精密零件。直流电解清洗即阻极电解清洗的优点在于工件表面产生大量的氢气增加了洗涤效果；其缺点在于工件带负电，因而吸附清洗溶液中的铜、锌和其它金属离子、皂类和某些胶体物质，在工件上形成疏松的电极泥以致带去。电解清洗时采用周期换向电注，当工件为阳极时，迫使工件表面带正电荷的离子和污垢脱离。而且工件表面生成的氧气有利于有效地洗涤掉嵌牢在工件上的污垢，由清洗溶液中的清洁剂去润湿污垢，乳化转换掉污垢。
铝合金化学镀镍 前言：所谓化学镀就是指不使用外电源，而是依靠金属的催化作用，通过可控制的氧化—还原反应，使镀液中的金属离子沉积到镀件上去的方法，因而化学镀也被称为自催化镀或无电镀。化学镀液组成一般包括金属盐、还原剂、络合剂、pH缓冲剂、稳定剂、润湿剂和光亮剂等。当镀件进入化学镀溶液时，镀件表面被镀层金属覆盖以后，镀层本身对上述氧化和还原反应的催化作用保证了金属离子的还原沉积得以在镀件上继续进行下去。目前已能用化学镀方法得到镍、铜、钴、钯、铂、金、银、锡等金属或合金的镀层。化学镀既可以作为单独的加工工艺，用来改善材料的表面性能，也可以用来获得非金属材料电镀前的导电层。化学镀在电子、石油化工、航空航天、汽车制造、机械等领域有着广泛的应用。化学镀具有以下优点：表面硬度高，耐磨性能好；硬化层的厚度及其均匀，处理部件不受形状限制，不变形，特别是适用于形状复杂，深盲孔及精度要求高的细小及大型部件的表面强化处理；具有优良的抗耐蚀性能，在许多酸、碱、盐、氨和海水中具有良好的耐蚀性，其耐蚀性要比不锈钢优越的多；处理后的部件，表面光洁度高，表面光亮，不需要重新的机械加工和抛光，可直接装机使用；镀层与基体的结合力高，不易剥落，其结合力比电镀硬铬和离子镀要高；可处理的基体材料广泛。〔1〕 化学镀分类（广义分类）： 1.置换镀（离子交换或电荷交换沉积）：一种金属浸在第二种金属的金属盐溶液中，第一种金属的表面上发生局部溶解，同时在其表面自发沉积上第二种金属上。在离子交换的情况下，基体金属本身就是还原剂。 2.接触镀：将欲镀的金属与另一种或另一块相同的金属接触，并沉浸在沉积金属的盐溶液中的沉积法。当欲镀的导电基体底表面与比溶液中待沉积的金属更为活泼的金属接触时，便构成接触沉积。 3.真正的化学镀：从含有还原剂的溶液中沉积金属〔1〕。 日前工业上应用最多的是化学镀镍和化学镀铜。可以使用化学镀进行表面加工的金属及合金有很多，下面以铝合金镀镍为例进行说明，而铝合金化学镀镍属于化学镀的第三种即真正的化学镀。 铝合金简介 铝合金具有机械强度高、密度小、导热导电性好、韧性好、易加工等特点，因而在工业部门，特别是航空航天、国防工业，乃至人们的日常生活中，都有较广泛的应用。铝合金表面覆盖一层致密的氧化膜，它可将铝合金与周围环境隔离开来，避免被氧化。但是这层氧化膜易受到强酸和强碱的腐蚀，同时铝合金易产生晶间腐蚀，表面硬度低，不耐磨。化学镀是赋予铝合金表面良好性能的新型工艺手段之一，它不仅是其抗蚀性、耐磨性、可焊性、和电接触能得到提高，镀层与铝合金机体间结合力好，镀层外观漂亮，而且通过镀覆不同的镍基合金，可以赋予铝合金各种新性能，如磁性能、润滑性等。〔2〕 铝合金化学镀镍原理： 化学镀镍是利用镍盐溶液在强还原剂次亚磷酸钠的作用下，使镍离子还原成金属镍，同时次磷酸钠分解析出磷，因而在具有催化表面的镀件上，获得镍磷合金镀层。 对于次磷酸钠还原镍离子的总反应可以写成： 3NaH 2PO 2 +3H 2 O+NiSO 4 -----3 NaH 2 PO 3 +H 2 SO 4 +2H 2 +Ni 同样的反应可写成如下离子式： 2 H 2PO 2 -+ Ni2++2H 2 O-----2 H 2 PO 3 -+ H 2 +2H++ Ni 或写成另一种形式：Ni 2+＋H 2 PO 2 -＋H 2 O------H 2 PO 3 -＋Ni＋2H+ 所有这些反应都发生在催化活性表面上，需要外界提供能量，即在较高温度（60≤T≤
化学镀镍工艺 化学镀镍机理： 1)原子氢析出机理。原子氢析出机理是1946年提出的，核心是还原镍的物质是原子氢，其反应过程如下： H2P02-+H20→HP032-+H++2H Ni2++2H→Ni+2H+ H2P02-+H++H→2H20+P 2H→H2 水和次磷酸根反应产生了吸附在催化表面上的原子氢，吸附氢在催化表面上还原镍离子。同时，吸附氢在催化表面上也产生磷的还原过程。原子态的氢相互结合也析出氢气。2）电子还原机理(电化学理论)电子还原机理反应过程如下： H2P02-+H20→HP032-+H++2e Ni2++2e→Ni H2P02-+2H++e→2H20+P 2H++2e→H2 酸性溶液中，次磷酸根与水反应产生的电子使镍离子还原成金属镍。在此过程中电子也同时使少部分磷得到还原。 3）正负氢离子机理。该理论最大特点在于，次磷酸根离子与磷相连的氢离解产生还原性非常强的负氢离子，还原镍离子、次磷酸根后自身分解为氢气。 H2P02-+H20→HP032-+H++H- Ni2++2H-→Ni+H2 H2P02-+2H++H-→2H20+P +1/2H2 H-+H+→H2 分析上述机理，可以发现核心在于次磷酸根的P-H键。次磷酸根的空间结构是以磷为中心的空间四面体。空间四面体的4个角顶分别被氧原子和氢原子占据，其分子结构式为： 各种化学镀镍反应机理中共同点是P-H键的断裂。P-H键吸附在金属镍表面的活性点上，在镍的催化作用下，P-H键发生断裂。如果次磷酸根的两个P-H键同时被吸附在镍表面的活性点上，键的断裂难以发生，只会造成亚磷酸盐缓慢生成。对于P-H键断裂后，P-H间共用电子对的去向，各种理论具有不同的解释。如电子在磷、氢之间平均分配，这就是原子氢析出理论；如果电子都转移至氢，则属于正负氢理论；而电子还原机理则认为电子自由游离出来参与还原反应。因此，可以根据化学镀镍机理的核心对各种宏观工艺问题进行分析解释。 化学镀镍工艺过程 化学镀镍前处理工艺 一：除油：
化学镀镍配方成分分析，镀镍原理及工艺技术导读：本文详细介绍了化学镍的研究背景，分类，原理及工艺等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。 禾川化学引进国外配方破译技术，专业从事化学镍成分分析、配方还原、研发外包服务，为化学镍相关企业提供一整套配方技术解决方案。 一、背景 化学镀镍也叫做无电解镀镍，是在含有特定金属盐和还原剂的溶液中进行自催化反应，析出金属并在基材表面沉积形成表面金属镀层的一种优良的成膜技术。化学镀镍工艺简便，成本低廉，镀层厚度均匀，可大面积涂覆，镀层可焊姓良好，若配合适当的前处理工艺，可以在高强铝合金和超细晶铝合金等材料上获得性能良好的镀层，因此在表面工程和精细加工领域得到了广泛应用。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 二、化学镀工艺 化学镀工艺流程为：试样打磨-清洗-封孔-布轮抛光-化学除油-水洗-硝酸除锈-水洗-活化-化学镀-水洗-钝化-水洗-热水封闭-吹干。
图1 化学镀的工艺流程图 三、化学镀镍分类 化学镀镍的分类方法种类多种多样，采用不同的分类规则就有不同的分类法。 四、化学镀镍原理 目前以次亚磷酸盐为还原剂的化学镀镍的自催化沉积反应，已经提出的理论有羟基-镍离子配位理论、氢化物理论、电化学理论和原子氢态理论等，其中以原子氢态理论得到最为广泛的认同。 该理论认为还原镍的物质实质上就是原子氢。在以次亚磷酸盐为还原剂还原Ni2+时，可以以下式子表示其总反应： 3NaH2PO2+3H2O+NiSO4→3NaH2PO3+H2SO4+2H2+Ni（1） 也可表达为： Ni2++H2PO2-+H2O→H2PO3-+2H++Ni（2）

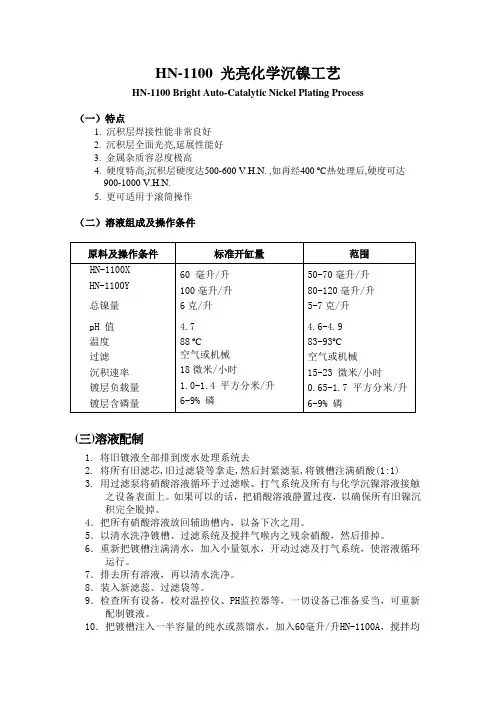

碱性化学镀镍 碱性化学镀镍 减少污染后续酸性化学镀或其他电镀液1.工艺特点： NICHEM 2003碱性化学镀镍工艺特别适合于铝及铝合金预镀化学镍 减少污染后续酸性化学镀或其他电镀液 结合力优良 对复杂工件的处理更显其优越性 也可用于其他基体的电镀打底层 操作温度低 使用方法 本产品采用国际通用的A、B、C三种溶液，以A、B开缸，根据镍离子浓度进行分析补加工作液的消耗组分，以A、C 补加，极其方便： 2.镀液组成及操作条件：原料及操作 单位 范围
NICHEM 2003碱性化学镀镍A %（v/v） 70 NICHEM 2003碱性化学镀镍B %（v/v） 170 pH 9.0-9.5
温度 ℃ 室温-35℃ 装载量 dm2/L 0.32-0.96 时间 分钟 5-10分钟3．配制溶液：
开缸时，在槽中加入所配溶液1/2的水。 加入加入7%的A和17%的B，机械搅拌均匀，配备过滤机过滤。 加入纯水至所需近似体积。 用氨水调节pH值至9.2(大约用20毫升),补水至刻度线即可按工艺要求施镀。 4.设备需求 项目要求 槽体PP、PVC或高密度PE。 挂具PP、PVC或316型不锈钢。确保工件在槽液中垂直，相邻两块板间隔最小是10mm。 空气搅拌主副槽要有适度、均匀的打气搅拌。 循环每小时3-4个循环。 添加系统需要，加料泵材质为PVC、PP 或PE，可耐强碱。 过滤系统连续循环过滤，用10μm过滤棉芯或过滤袋。 抽风需要。
加热系统需要。 5.镀液的分析及补加 工作液的Ni2+标准浓度为6.0克/升，Ni2+浓度的分析方法：用移液管取5ml工作液置于250ml的锥形瓶中，加入50ml 去离子水，再加入10ml氨水（28%），摇匀，加入0.2克紫脲酸铵指示剂，摇匀，用0.05M的EDTA标准液进行滴定，终点为浅棕色变为浅紫色。以EDTA用量为准进行计算 计算方法为：补加A量=补加C量（ml）=（6-EDTA用量×0.59）×13×体积(L) 6.操作要点 确保镀槽在使用前用硝酸(1:1)浸泡,并用水冲洗干净 镀液温度保持在29-35度,温度太低则速度慢,温度太 高则镀液易分解 用氨水和硫酸(20%)调pH值，保持pH值在9.0-9.5间，以确保镀速，pH值太低则镀速慢，太高则镀液易分解，最好用pH计控制。 避免带入重金属杂质以及表面活性剂。
钢铁的化学镀镍磷 金属1002 陈浩 3100702039 摘要：本文简要介绍了钢铁化学镀镍磷的原理与工艺流程，简述了镀层的性能及技术指标，随之分析了影响镀层性能的主要因素，并据此给出了工艺中的除锈配方和镀液配方，最后对试验参数进行了测定与比较，得出了一定的结论。 关键词：化学镀镀镍磷表面强化耐磨耐腐蚀性 一．前言 化学镀镍磷工艺是近年来迅速发展起来的一种新型表面保护和表面强化技术手段，具有广泛的应用前景。目前化学镀镍磷合金已广泛地应用在石油化工、石油炼制、电子能源、汽车、化工等行业。石油炼制和石油化工是其最大的市场，并且随着人们对这一化学镀特性的认识，它的应用也越来越广泛，主要用在石油炼制、石油化工的冷换设备上，化学镀镍磷能够显著提高设备的耐磨、耐蚀性能，延长其寿命，性能优于目前使用的有机涂料，而且适用于碳钢、铸铁、有色金属等不同基材。 二．实验原理 化学镀镍磷合金是一种在不加电流的情况下，利用还原剂在活化零件表面上自催化还原沉积得到镍磷镀层的方法。其主要反应为应用次亚磷酸钠还原镍离子为金属镍，即在水溶液中镍离子和次亚磷酸根离子碰撞时，由于镍触媒作用析出原子态氢，而原子态氢又被催化金属吸附并使之活化，把水溶液中的镍离子还原为金属镍形成镀层，另外次亚磷酸根离子由于在催化表面析出原子态氢的作用，被还原成活性磷，与镍结合形成Ni-P合金镀层。 以次磷酸钠为还原剂的化学镀镍磷工艺，其反应机理，现普遍被接受的是“原子氢态理论”和“氢化物理论”。下面介绍“原子氢态理论”，其过程可分为以下四步： 1、化学沉积镍磷合金镀液加热时不起反应，而是通过金属的催化作用，次亚磷酸根在水溶液中脱氢而形成亚磷酸根，同时放出初生态原子氢。 H 2PO 2 -+H 2 O→HPO 3 -+2H+H-
挂镀镍工艺 一、特性： 1、镀层镜亮、填平性高、延展性好。 2、镀液稳定，易控制维护。 3、可用活性炭连续过滤，去除杂质。 4、易上铬，适用于挂镀和滚镀。 二、工艺配方及操作条件 硫酸镍 210～280g/L 氯化镍 40～60g/L 硼酸 35～50g/L NI-50# 光亮剂 0.3～0.6mI/L TA-5 柔软剂 8mI/L T-250 低泡湿润剂 0.8～1.5mI /L PH 4～4.8 温度 50～60℃ 电压 12～16ⅴ 搅拌机械搅拌或阴移动 过滤活性炭连续过滤 三、槽液配制 1、用总体积2/3的温水溶解计算量的硫酸镍及氯化镍； 2、用80℃以上热水或沸水溶解硼酸并加入上述溶液； 3、用碳酸镍或5%氢化钠调整PH值5.2左右,加入1～2ｍI/L双氧水搅拌1-2小时后,升温至70℃以上,再加入1-2g/的活性碳搅拌1小时,静置12小时以上后过滤。
4、用稀硫酸调整PH值至4.2左右,小电流电解数小时后加入配方量的光泽剂(添加剂)即可试镀。 四、光亮剂的作用 NI-50# 主要起增加镀层光泽及填平能力等作用，新配镀液时，需加入TA-5柔软剂，T-250湿润剂，以使镀液平衡，以后操作只需补充NI-50#光亮剂，便能发挥应有的效果。NI-50#消耗量为200～250ｍI/KAH。 TA-5 主要起减少镀层内应力，增加柔软性，使低电流密度区施镀良好。在活性碳连续过滤下只能除去微量TA-5。TA-5消耗量为50-100ｍI/KAH。 TA-1 主要起提高镀层光亮度及整平度，使高、低电流密度区亮度更均匀，同时可减少析氢而产生的针孔。TA-1消耗量为50-150ｍI/KAH。 T-250 适用于阴极移动或空气搅拌的低泡湿润剂，主要起防止镀层产生针孔，将镀液表面张力维持在40-50达因/厘米。T-250消耗量为20-40ｍI/KAH。 五、工艺流程 除油→水洗→除锈→水洗→活化→水洗→预镀铜→水洗→水洗→镀酸铜→水洗→水洗→镀镍→水洗→水洗→其它镀种 T-255 王牌走位水:当工件要求光亮度及深镀能力极佳时,可使用T-255王牌走位水1-3 mI /L便能达到绝好之深镀性. T-258 除杂水: 能有效络合镀液中重金属杂质,避免因杂质而产生的不良影响．用量: 0.3~2mI /L． T-256 除铁粉：每0.5g /L可络合100~200PPm铁, 用量0.2~2g/L
<< 一般光亮镀镍故障处理方法 >> 故障现象可能原因纠正方法 低电位漏镀或走位差a）光亮剂过多 b）柔软剂不足 a）将PH调低至3.0—3.5后电解消 耗 b）添加适量柔软剂 低电位起雾整平度差 a）光亮剂不足 b）有机分解物多 c）PH位太高或太低 a）适当补加光亮剂 b）双氧水活性炭处理 c）调整至工艺范围 低电位发黑，发灰a）镀液中有铜，锌等杂质等 b）光亮剂过量 a）加入适量TPP除杂剂或低电流电 解 b）将PH值调至3.0—3.5后电解消 耗 镀层有针孔 a）缺少润湿剂 b）金属基体有缺陷或前处理不良 c）硼酸含量及温度太低 d）有机杂质过多 a）补加EHS润湿剂 b）加强前处理 c）分析硼酸浓度，将镀液加温 d）用双氧水活性炭处理 镀层粗糙有毛刺 a）镀液中有悬浮微粒 b）镀液受阳极泥渣污染 c）铁离子在高PH下形成氢氧化物沉 淀附在镀层中 a）连续过滤 b）检查阳极袋有否破损，将镀液彻 底过滤 c）调整PH至5.5加入QF除铁粉， 防止铁工件掉入槽中 镀层发花a）十二烷基硫酸钠不足或溶解不当 或本身质量有问题 b）硼酸不足，PH值太高 c）分解产物多 d）前处理不良 a）检查十二烷基硫酸纳质量，如质 量没问题应正确溶解并适当补充 b）补充硼酸调整PH值 c）用双氧水活性炭处理 d）加强前处理 镀铬后发花 a）镀液中糖精量太多 b）镀镍后搁量时间太长，镍层钝化 a）电解处理，停加糖精，补充次级 光亮剂 b）缩短搁置时间或用10%的硫酸电 解活化处理 镀层有条纹a）镀液中锌杂质过量 b）镀液浓度太低 c）PH值太低，DK太大 d）有机杂质污染 a）加入TPP除杂剂 b）提高硫酸镍含量 c）调整到工艺规范 d）对症处理 镀层易烧焦 a）主盐浓度太低 b）镀液温度太低 c）硼酸含量不足，PH高 d）润湿剂过量 a）分析成份后补充 b）提高温度至55—60度（摄氏） c）补充硼酸调整PH值 d）采用活性炭吸附
化学镀镍一般工艺 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】

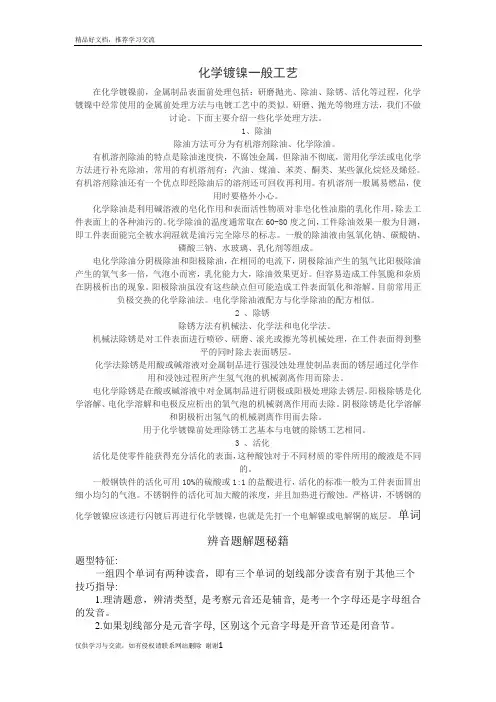

化学镀镍一般工艺 在化学镀镍前，金属制品表面前处理包括：研磨抛光、除油、除锈、活化等过程，化学镀镍中经常使用的金属前处理方法与电镀工艺中的类似。研磨、抛光等物理方法，我们不做讨论。下面主要介绍一些化学处理方法。 1、除油 除油方法可分为有机溶剂除油、化学除油。 有机溶剂除油的特点是除油速度快，不腐蚀金属，但除油不彻底，需用化学法或电化学方法进行补充除油，常用的有机溶剂有：汽油、煤油、苯类、酮类、某些氯化烷烃及烯烃。有机溶剂除油还有一个优点即经除油后的溶剂还可回收再利用。有机溶剂一般属易燃品，使用时要格外小心。 化学除油是利用碱溶液的皂化作用和表面活性物质对非皂化性油脂的乳化作用，除去工件表面上的各种油污的。化学除油的温度通常取在60-80度之间，工件除油效果一般为目测，即工件表面能完全被水润湿就是油污完全除尽的标志。一般的除油液由氢氧化钠、碳酸钠、磷酸三钠、水玻璃、乳化剂等组成。 电化学除油分阴极除油和阳极除油，在相同的电流下，阴极除油产生的氢气比阳极除油产生的氧气多一倍，气泡小而密，乳化能力大，除油效果更好。但容易造成工件氢脆和杂质在阴极析出的现象。阳极除油虽没有这些缺点但可能造成工件表面氧化和溶解。目前常用正负极交换的化学除油法。电化学除油液配方与化学除油的配方相似。 2、除锈？ 除锈方法有机械法、化学法和电化学法。 机械法除锈是对工件表面进行喷砂、研磨、滚光或擦光等机械处理，在工件表面得到整平的同时除去表面锈层。 化学法除锈是用酸或碱溶液对金属制品进行强浸蚀处理使制品表面的锈层通过化学作用和浸蚀过程所产生氢气泡的机械剥离作用而除去。 电化学除锈是在酸或碱溶液中对金属制品进行阴极或阳极处理除去锈层。阳极除锈是化学溶解、电化学溶解和电极反应析出的氧气泡的机械剥离作用而去除。阴极除锈是化学溶解和阴极析出氢气的机械剥离作用而去除。 用于化学镀镍前处理除锈工艺基本与电镀的除锈工艺相同。 3、活化？ 活化是使零件能获得充分活化的表面，这种酸蚀对于不同材质的零件所用的酸液是不同的。 一般钢铁件的活化可用10%的硫酸或1:1的盐酸进行，活化的标准一般为工件表面冒出细小均匀的气泡。不锈钢件的活化可加大酸的浓度，并且加热进行酸蚀。严格讲，不锈钢的化学镀镍应该进行闪镀后再进行化学镀镍，也就是先打一个电解镍或电解铜的底层。
实验15 光亮镀锌及化学镀镍 1.实验目的 １.1．学习和实践碱性光亮光亮镀锌的实验室操作流程，了解电镀的基本原理和工艺． 1.２．学习并掌握化学镀镍的原理以及实验室的操作方法． 2.实验原理 2.１．电镀和化学镀的概念 电镀就是利用电化学方法在金属制品表面上沉积出一层其它金属或 合金的过程．电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层．为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变．电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等，电镀能增强金属制品的耐腐蚀性、增加硬度和耐磨性、提高导电性、润滑性、耐热性和表面美观等性能． 通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件．镀层大多是单一金属或合金，如锌、镉、金或黄铜、青铜等；也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层，如钢上的铜-镍-铬层、钢上的银-铟层等．电镀的基体材料除铁基的铸铁、钢和不锈钢外，还有非铁金属，如ABS 塑料、聚丙烯、聚砜和酚醛塑料，但塑料电镀前，必须经过特殊的活化和敏化处理．
化学镀就是在不通电的情况下，利用氧化还原反应在具有催化表面的镀件上，获得金属合金的方法，用于提高抗蚀性和耐磨性，增加光泽和美观．管状或外形复杂的小零件的光亮镀镍，不必再经抛光，一般将被镀制件浸入以硫酸镍、次亚磷酸钠、乙酸钠和硼酸所配成的混合溶液内，在一定酸度和温度下发生变化，溶液中的镍离子被次亚磷酸钠还原为原子而沉积于制件表面上，形成细致光亮的镍磷合金镀层．钢铁制件可直接镀镍．锡、铜和铜合金制件要先用铝片接触于其表面上1-3分钟，以加速化学镀镍．化学镀镍的反应可简单地表示为：NiSO4 + 3NaH2PO2+3H2O = Ni + 3NaH2PO3 + H2SO4 + 2H2 反应还生成磷，形成镍磷合金． 2.２．镀液的组成 电镀液由含有镀覆金属的化合物、导电盐、缓冲剂、pH调节剂和添加剂等的水溶液组成．通电后，电镀液中的金属离子，在电场作用下移动到阴极上还原形成镀层．阳极的金属形成金属离子进入电镀液，以保持被镀覆的金属离子的浓度．在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用，电镀液中的铬离子浓度，需依靠定期地向镀液中加入铬化合物来维持．镀液的性能： 分散能力：镀液使零件表面镀层厚度均匀分布的能力； 覆盖能力：镀液使零件深凹处沉积出金属镀层的能力． 2.３．电镀的工艺控制 电镀时，阳极材料的质量、电镀液的成分、温度、电流密度、通电时
