高聚物改性

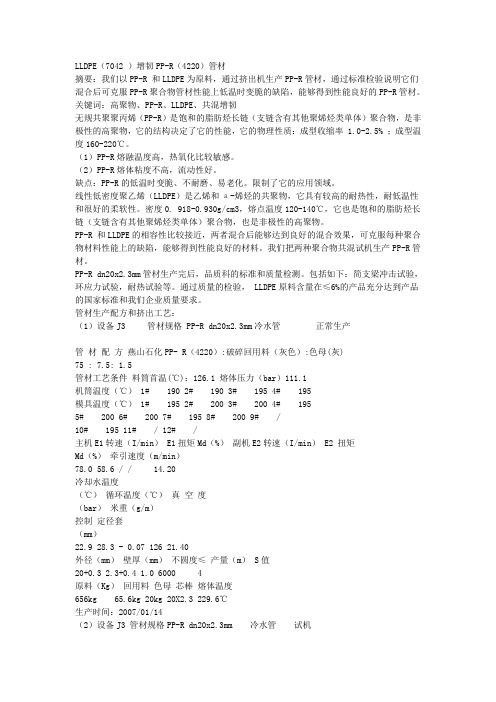

LLDPE（7042 ）增韧PP-R（4220）管材摘要：我们以PP-R 和LLDPE为原料，通过挤出机生产PP-R管材，通过标准检验说明它们混合后可克服PP-R聚合物管材性能上低温时变脆的缺陷，能够得到性能良好的PP-R管材。

关键词：高聚物、PP-R、LLDPE、共混增韧无规共聚聚丙烯（PP-R）是饱和的脂肪烃长链（支链含有其他聚烯烃类单体）聚合物，是非极性的高聚物，它的结构决定了它的性能，它的物理性质：成型收缩率 1.0-2.5% ；成型温度160-220℃。

（1）PP-R熔融温度高，热氧化比较敏感。

（2）PP-R熔体粘度不高，流动性好。

缺点：PP-R的低温时变脆、不耐磨、易老化。

限制了它的应用领域。

线性低密度聚乙烯（LLDPE）是乙烯和а-烯烃的共聚物，它具有较高的耐热性，耐低温性和很好的柔软性。

密度0. 918-0.930g/cm3，熔点温度120-140℃，它也是饱和的脂肪烃长链（支链含有其他聚烯烃类单体）聚合物，也是非极性的高聚物。

PP-R 和LLDPE的相容性比较接近，两者混合后能够达到良好的混合效果，可克服每种聚合物材料性能上的缺陷，能够得到性能良好的材料。

我们把两种聚合物共混试机生产PP-R管材。

PP-R dn20x2.3mm管材生产完后，品质科的标准和质量检测。

包括如下：简支梁冲击试验，环应力试验，耐热试验等。

通过质量的检验， LLDPE原料含量在≤6%的产品充分达到产品的国家标准和我们企业质量要求。

管材生产配方和挤出工艺：（1）设备J3 管材规格 PP-R dn20x2.3mm冷水管正常生产管材配方燕山石化PP- R（4220）:破碎回用料（灰色）:色母(灰)75 : 7.5: 1.5管材工艺条件料筒首温(℃)：126.1 熔体压力（bar）111.1机筒温度（℃） 1# 190 2# 190 3# 195 4# 195模具温度（℃） 1# 195 2# 200 3# 200 4# 1955# 200 6# 200 7# 195 8# 200 9# /10# 195 11# / 12# /主机E1转速（I/min） E1扭矩Md（%）副机E2转速（I/min） E2 扭矩Md（%）牵引速度（m/min）78.0 58.6 / / 14.20冷却水温度（℃）循环温度（℃）真空度（bar）米重（g/m）控制定径套（mm）22.9 28.3 - 0.07 126 21.40外径（mm）壁厚（mm）不圆度≤ 产量（m） S值20+0.3 2.3+0.4 1.0 6000 4原料（Kg）回用料色母芯棒熔体温度656kg 65.6kg 20kg 20X2.3 229.6℃生产时间：2007/01/14（2）设备J3 管材规格PP-R dn20x2.3mm 冷水管试机管材配方燕山石化PP-R（4220）:齐鲁石化LLDPE（7220 ）:破碎回用料:色母(灰) 50: 2.5 :5.0: 1.5管材工艺条件料筒首温(℃)：98.4 熔体压力（bar）116.1管材工艺温度设定同（1）主机E1转速（I/min） E1扭矩Md（%）副机E2转速（I/min） E2 扭矩Md（%）牵引速度（m/min）68.3 74.0 / / 14.80冷却水温度（℃）循环温度（℃）真空度（bar）米重（g/m）控制定径套（mm）23.2 28.3 - 0.08 125 21.40原料LLDPE 原料PP-R 回用破碎料色母芯棒31.5kg 625.0kg 62.5kg 20kg 20X2.3熔体挤出的流动性比正常熔体挤出变好。

主要新型防水材料新型建筑防水材料主要有合成高分子防水卷材、高聚物改性沥青防水卷材以及防水涂料、防水密封材料、堵漏材料、刚性防水材料等。

1、高聚物改性沥青防水卷材高聚物改性沥青防水卷材系以高聚物改性的沥青为涂盖材料，以玻纤毡、黄麻布、聚酯毡为胎体所制成的卷材，它克服了普通沥青油毡的不足，具有高温不流淌、低温不脆裂、拉伸强度高、延伸率较大等优异性能，是我国今后大力发展和推广的防水卷材之一。

2、合成高分子防水卷材合成高分子防水卷材，系以合成橡胶、合成树脂或两者的共混体为基料，加入适当化学助剂和填充料等经过塑炼混炼、压延或挤出成型、硫化、定型等工序加工而成。

该卷材具有抗拉强度高，断裂伸长率大，抗撕裂强度高，耐热、耐低温性能好以及耐腐蚀、耐老化、可冷施工等优良特性，是高档次防水卷材，也是我国今后要大力发展的新型防水材料。

s3、高聚物改性沥青防水涂料高聚物该性沥青防水材料通常是用再生橡胶、合成橡胶、SBS或树脂对沥青进行改性而制成的溶剂型或水乳型涂涂膜防水材料。

通过对沥青改性的防水涂料，具有高温不流淌、低温不脆裂、耐老化、增加延伸率和粘结力等性能，能够显著提高防水材料的物理性能，扩大应用范围。

4、刚性防水材料主要是水泥防水砂浆及混凝土、金属板材等。

刚性防水本身具有很好的水密性，但其接缝处仍需采用柔性防水材料来密封。

混凝土性脆、易产生裂缝而漏水。

金属板材易锈蚀而失效，而且造价较贵，所以在使用上收到一定的限制。

5、堵漏材料这是针对建筑物和构筑物由于种种原因形成裂缝或孔洞而产生的渗漏进行修补或抢修用的材料。

堵漏止水材料应不溶于水，且具有较好的耐水解性和水密性。

自身强度和粘接强度较高，能在潮湿面上或水中快速固化、粘接，最好具有较大的高弹性和水胀性。

6、防水密封材料又称嵌缝材料。

主要用于建筑物和构筑物中各种接缝或裂缝的嵌填以保持水密性。

防水密封材料应具有较大的塑性和粘结性，或具有较大的高弹性，以适应接缝或裂缝拉压等位移变形，保持水密性。

零、绪论聚合物改性的定义：通过物理和机械方法在高分子聚合物中加入无机或有机物质，或将不同类高分子聚合物共混，或用化学方法实现高聚物的共聚、接枝、嵌段、交联，或将上述方法联用，以达到使材料的成本下降，成型加工性能或最终使用性能得到改善，或使材料仅在表面以及电、磁、光、热、声、燃烧等方面赋予独特功能等效果，统称为聚合物改性。

聚合物改性的目的：所谓的聚合物改性，突出在一个改字。

改就是要扬长补短，要发扬和保留聚合物原有的优势，抑制和克服聚合物原有的缺点，并根据实际需要赋予聚合物新的性能。

聚合物改性的三个主要目的：①克服聚合物原有的缺点，赋予聚合物某些高新的性能与功能②改善聚合物的加工工艺性能③降低材料的生产成本总之，聚合物改性就是要在聚合物的使用性能、加工性能与生产成本三者之间寻求一个最佳的平衡点。

聚合物改性的意义：1.新品种的开发越来越困难（已开发的品种数以万计，工业化的三百余种。

资源限制、开发费用、环境污染）2.使用性能的多样化、复杂化，要求材料有多种性能及功能，单一聚合物难以实现。

3.聚合物改性科学应运而生——获取新性能聚合物的简洁而有效的方法。

聚合物改性的主要方法：共混改性；填充改性；纤维增强复合材料；化学改性；表面改性聚合物改性发展概况几个重要的里程碑事件：1942年，采用机械熔融共混法将NBR掺和于PVC之中，制成了分散均匀的共混物。

这是第一个实现了工业化生产的聚合物共混物。

1948年，HIPS1948年，机械共混法ABS问世，聚合物共混工艺获得重大进展。

二者可称为高分子合金系统研究开发的起点。

1942年，制成了苯乙烯和丁二烯的互穿聚合物网络（IPN），商品名为“Styralloy”,首先使用了聚合物合金这一名称。

1960年，建立了IPN的概念，开始了一类新型聚合物共混物的发展。

IPN已成为共混与复合领域一个独立的重要分支。

1965年，Kato研究成功OsO4电镜染色技术，使得可用透射电镜直接观察到共混物的形态，这一实验技术大大促进了聚合物改性科学理论和实践的发展，堪称聚合物发展史上重要的里程碑。

聚合物改性聚合物定义:聚合物即高分子化合物,所谓的高分子化合物,就是指那些由众多原子或原子团主要以共价键结合而成的相对分子量在一万以上的化合物。

聚合物改性通过物理与机械的方法在聚合物中加入无机或有机物质,或将不同种类聚合物共混,或用化学方法实现聚合物的共聚、接枝、交联,或将上述方法联用、并用,以达到使材料的成本下降、成型加工性能或最终使用性能得到改善,或在电、磁、光、热、声、燃烧等方面被赋予独特功能等效果,统称为聚合物改性。

聚合物改性的方法总体上分为: 物理方法化学方法表面细分:共混改性、填充改性、纤维增强复合材料化学改性、表面改性、共混改性:两种或者两种以上聚合物经混合制备宏观均匀材料的过程。

可分为物理、化学共混。

填充改性:向聚合物中加入适量的填充材料(如无机粉体或者纤维),以使制品的某些性能得到改善,或降低原材料成本的改性技术。

纤维增强复合材料又称聚合物基复合材料,就就是以有机聚合物为基体,纤维类增强材料为增强剂的复合材料。

化学改性:在改性过程中聚合物大分子链的主链、支链、侧链以及大分子链之间发生化学反应的一种改性方法。

原理:主要靠大分子主链或支链或侧基的变化实现改性。

改性手段有:嵌段、接枝、交联、互穿网络等特点:改性效果耐久,但难度大,成本高,可操作性小,其一般在树脂合成厂完成,在高分子材料加工工厂应用不多。

表面改性:就是指其改性只发生在聚合物材料制品的表层而未深入到内部的一类改性。

特点:性能变化不均匀种类:表面化学氧化处理,表面电晕处理,表面热处理,表面接枝聚合,等离子体表面改性等适应于只要求外观性能而内部性能不重要或不需要的应用场合,常见的有:表面光泽,硬度,耐磨、防静电等的改性。

接枝反应:以含极性基团的取代基,按自由基反应的规律与聚合物作用,生成接枝链,从而改变高聚物的极性,或引入可反应的官能团。

官能团反应:可以发生在聚合物与低分子化合物之间,也可发生在聚合物与聚合物之间。

可以就是聚合物侧基官能团的反应,也可以就是聚合物端基的反应接枝共聚改性对聚合物进行接枝,在大分子链上引入适当的支链或功能性侧基,所形成的产物称作接枝共聚物。

高聚物改性沥青防水涂料高聚物改性沥青防水涂料是系列改性沥青防水涂料的总称，但使用效果最佳、性价比最优的当属SBS改性沥青防水涂料。

高聚物SBS改性沥青防水涂料以沥青为主要原料，以水为分散介质，采用SBS或APP等改性剂对沥青进行改性乳化，再加入各种助剂而制成的高聚物 SBS改性沥青防水涂料。

一产品性能特点：本单位生产的高聚物SBS改性沥青防水涂料为水乳型单组分材料，具有耐候、耐温性能好，能在潮湿基面上直接施工，与基层黏结性能好，无毒、无污染，施工简单方便等优点。

涂料固化后，能在基面上形成一层没有接缝、富有弹性的整体防水层。

还可以与其他防水卷材一起组成复合防水层。

与其他涂料或单纯沥青相比，该涂料最大的优点就是在施工方便，施工时无需加热，冷施工，可刮，可刷，即使不是专业的施工人员，也能轻易地做到最佳的防水效果。

因为该涂料为水乳型，并以优质原材料制成，无任何刺鼻异味，涂膜干燥时候只挥发水份，无其他任何游离物质出现，不管在任何地方施工，都能保证施工现场周边的环境，可以说，高聚物 SBS改性沥青防水涂料是一种绿色环保的新型防水产品！二产品用途：1屋面工程、天沟、阳台、女儿墙沉降缝等防水工程。

2地下室、卫生间、厨房等防水层、防潮层。

3公路、涵洞、桥梁伸缩缝，混泥土构件复合防水基层处理或单独防水层等。

4军工仓储、国家粮库以及重要建筑中防水层、防潮层、隔气层、防腐层。

5各种管道（包括污水管道）的防腐层。

6各种防水卷材的基层粘结剂三产品技术性能指标:执行标准：JC/T408-2005 1外观：搅拌均匀后无色差、无凝胶、无结块，无明显沥青丝。

搅匀后为棕褐色稠厚液体。

2物理力学性能（JC/T408-2005）:四产品使用方法：1保证施工表面应平整光洁，湿度要求不是很严格，但是不能有明水存在。

2涂料开封使用时必须搅拌均匀。

3搅拌均匀的液料，用刮板直接刮涂在基面上。

4涂刮间隔时间：应根据当时的气温气候掌握前次的固化时间再进行下次施工（冬天一般在8-12小时，夏天一般在4-8小时）。

零、绪论聚合物改性的定义：通过物理和机械方法在高分子聚合物中加入无机或有机物质，或将不同类高分子聚合物共混，或用化学方法实现高聚物的共聚、接枝、嵌段、交联，或将上述方法联用，以达到使材料的成本下降，成型加工性能或最终使用性能得到改善，或使材料仅在表面以及电、磁、光、热、声、燃烧等方面赋予独特功能等效果，统称为聚合物改性。

聚合物改性的目的：所谓的聚合物改性，突出在一个改字。

改就是要扬长补短，要发扬和保留聚合物原有的优势，抑制和克服聚合物原有的缺点，并根据实际需要赋予聚合物新的性能。

聚合物改性的三个主要目的：①克服聚合物原有的缺点，赋予聚合物某些高新的性能与功能②改善聚合物的加工工艺性能③降低材料的生产成本总之，聚合物改性就是要在聚合物的使用性能、加工性能与生产成本三者之间寻求一个最佳的平衡点。

聚合物改性的意义：1. 新品种的开发越来越困难（已开发的品种数以万计，工业化的三百余种。

资源限制、开发费用、环境污染）2. 使用性能的多样化、复杂化，要求材料有多种性能及功能，单一聚合物难以实现。

3. 聚合物改性科学应运而生一一获取新性能聚合物的简洁而有效的方法。

聚合物改性的主要方法：共混改性；填充改性；纤维增强复合材料；化学改性；表面改性聚合物改性发展概况几个重要的里程碑事件：1942年，采用机械熔融共混法将NBR掺和于PVC之中，制成了分散均匀的共混物。

这是第一个实现了工业化生产的聚合物共混物。

1948 年，HIPS1948年，机械共混法ABS问世，聚合物共混工艺获得重大进展。

二者可称为高分子合金系统研究开发的起点。

1942年，制成了苯乙烯和丁二烯的互穿聚合物网络（IPN），商品名为“ Styralloy ” ,首先使用了聚合物合金这一名称。

1960 年，建立了IPN 的概念，开始了一类新型聚合物共混物的发展已成为共混IPN 与复合领域一个独立的重要分支。

1965年，Kato研究成功0s04电镜染色技术，使得可用透射电镜直接观察到共混物的形态，这一实验技术大大促进了聚合物改性科学理论和实践的发展，堪称聚合物发展史上重要的里程碑。

高聚物改性沥青防水涂料
（1）材料简介
高聚物改性沥青防水涂料是以氯丁胶和石油沥青为基料，与其它乳化剂、活性剂、防老化剂等助剂加工合成的新型绿色环保型防水涂料。

（2）性能及特点：
➢耐老化、寿命长、防水作用可达十年以上。

➢施工安全、操作方便、无需加热、无毒、不延燃、对化工厂、发电厂、炼油厂尤为适宜。

➢具有耐酸、耐碱性能好、重量轻且韧性强、抵抗基层变形能力强。

➢有良好的抗渗透性和气密性。

（3）主要性能指标：执行标准: JC/T408-2005
5.机具配备
计划投入的主要施工机具(工具)设备表。
