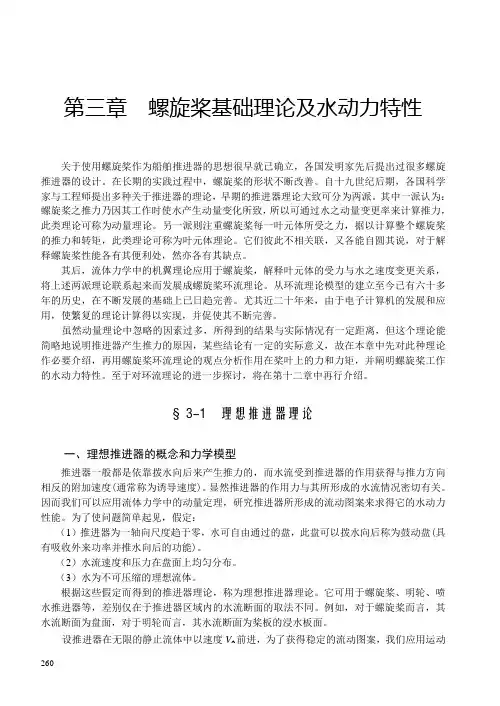

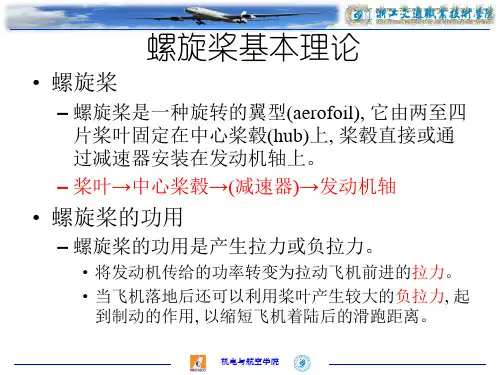

第三章螺旋桨基础理论及水动力特性关于使用螺旋桨作为船舶推进器的思想很早就已确立,各国发明家先后提出过很多螺旋推进器的设计。
在长期的实践过程中,螺旋桨的形状不断改善。
自十九世纪后期,各国科学家与工程师提出多种关于推进器的理论,早期的推进器理论大致可分为两派。
其中一派认为:螺旋桨之推力乃因其工作时使水产生动量变化所致,所以可通过水之动量变更率来计算推力,此类理论可称为动量理论。
另一派则注重螺旋桨每一叶元体所受之力,据以计算整个螺旋桨的推力和转矩,此类理论可称为叶元体理论。
它们彼此不相关联,又各能自圆其说,对于解释螺旋桨性能各有其便利处,然亦各有其缺点。
其后,流体力学中的机翼理论应用于螺旋桨,解释叶元体的受力与水之速度变更关系,将上述两派理论联系起来而发展成螺旋桨环流理论。
从环流理论模型的建立至今已有六十多年的历史,在不断发展的基础上已日趋完善。
尤其近二十年来,由于电子计算机的发展和应用,使繁复的理论计算得以实现,并促使其不断完善。
虽然动量理论中忽略的因素过多,所得到的结果与实际情况有一定距离,但这个理论能简略地说明推进器产生推力的原因,某些结论有一定的实际意义,故在本章中先对此种理论作必要介绍,再用螺旋桨环流理论的观点分析作用在桨叶上的力和力矩,并阐明螺旋桨工作的水动力特性。
至于对环流理论的进一步探讨,将在第十二章中再行介绍。
§3-1 理想推进器理论一、理想推进器的概念和力学模型推进器一般都是依靠拨水向后来产生推力的,而水流受到推进器的作用获得与推力方向相反的附加速度(通常称为诱导速度)。
显然推进器的作用力与其所形成的水流情况密切有关。
因而我们可以应用流体力学中的动量定理,研究推进器所形成的流动图案来求得它的水动力性能。
为了使问题简单起见,假定:(1)推进器为一轴向尺度趋于零,水可自由通过的盘,此盘可以拨水向后称为鼓动盘(具有吸收外来功率并推水向后的功能)。
(2)水流速度和压力在盘面上均匀分布。
航模螺旋桨基础知识1 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、工作原理二、可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。
V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。
显而易见β=α+φ。
三、空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,见图1—1—19,合成后总空气动力为ΔR。
ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。
将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。
四、从以上两图还可以看到。
必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。
螺旋桨工作时。
轴向速度不随半径变化,而切线速度随半径变化。
因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。
而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。
螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。
所以说螺旋桨是一个扭转了的机翼更为确切。
五、从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。
对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。
迎角变化,拉力和阻力矩也随之变化。
用进矩比“J”反映桨尖处气流角,J=V/nD。
式中D—螺旋桨直径。
理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:六、T=Ctρn2D4七、P=Cpρn3D5八、η=J·Ct/Cp九、式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。
其中Ct和Cp取决于螺旋桨的几何参数,对每个螺旋桨其值随J变化。
螺旋桨推力计算模型根据船舶原理知通过资料螺旋桨是船舶的主要推进器件,它的淌水特性对船舶的推力性能具有重要影响。
螺旋桨推力计算模型可以根据船舶原理和相关资料提供有效的推力计算方法。
本文将从螺旋桨的基本原理、淌水特性以及推力计算模型等方面进行详细介绍。
一、螺旋桨的基本原理螺旋桨是船舶的主要推进器件,它由一系列螺旋线形成。
当螺旋桨旋转时,水流会被螺旋桨叶片推动并产生一定的反作用力,从而推进船舶前进。
螺旋桨的推力主要来自两个方面:剪切推力和反作用推力。
剪切推力是由于螺旋桨叶片在水中剪切水流所产生的,它与螺旋桨叶片弯曲及鼓波等因素有关;反作用推力是由于螺旋桨旋转所产生的反作用力,它与螺旋桨推进转速、直径和旋转方向等因素有关。
二、螺旋桨的淌水特性1.淌水流场螺旋桨在淌水过程中,会形成一定的淌水流场。
这个流场受到螺旋桨叶片形状、转速和船舶运动速度等因素的影响,它对螺旋桨推力的大小和方向有重要影响。
2.淌水损失由于螺旋桨叶片与水之间存在一定的摩擦和阻力,螺旋桨在淌水过程中会产生一定的淌水损失。
淌水损失会降低螺旋桨的效率,因此需要通过推力计算模型来准确估计淌水损失。
3.淌水性能参数为了描述螺旋桨的推力性能,可以引入一些淌水性能参数,如推力系数、功率系数和效率等。
这些参数可以通过实验和理论模型来确定,从而有效评估螺旋桨的推力性能。
三、螺旋桨推力计算模型为了准确计算螺旋桨的推力,研究者们提出了不同的推力计算模型。
这些模型主要基于流体动力学原理和大量实验资料,可以较为准确地估计螺旋桨的淌水特性和推力性能。
推力计算模型可以通过以下几个步骤进行:1.确定船舶参数首先,需要确定船舶的一些参数,如船舶的船体形状、质量、速度和运动状态等。
这些参数将用于计算螺旋桨的推力。
2.建立淌水流场模型根据螺旋桨叶片形状和转速等参数,可以建立螺旋桨的淌水流场模型。
这个模型可以通过数值计算方法或实验测试来确定。
3.计算推力系数和淌水损失根据淌水流场模型,可以计算螺旋桨的推力系数和淌水损失。
关于螺旋桨的一些知识螺旋桨是船舶和飞机等交通工具的重要部件,具有推动物体前进的功能。
在本文中,我们将介绍螺旋桨的工作原理、结构构造、选材等相关知识。
一、螺旋桨的工作原理螺旋桨依靠空气或水流动的原理产生推力,从而推动船舶或飞机前进。
其工作原理可简单归纳为以下几个方面:1. 流体动力学理论:根据流体动力学理论,螺旋桨叶片受到流体的作用会形成载荷,通过迎角改变和旋转速度调节,将动力转化为推进力。
2. 套氏定理:套氏定理指出,在涉及固定的螺旋桨时,液体或气体在进入螺旋桨以前,质量流率保持不变,但速度和压力会发生变化。
这种速度和压力的变化使得螺旋桨产生了推力。
二、螺旋桨的结构构造螺旋桨的结构构造通常由叶片、轴、轴套等组成。
1. 叶片:螺旋桨叶片是螺旋桨的最重要部分,其形状和数量会直接影响推力的大小和效率的高低。
通常,螺旋桨叶片会根据具体设计要求进行定制,以达到最佳的推进效果。
2. 轴和轴套:螺旋桨的轴起到支撑和固定作用,通常由高强度合金钢或碳纤维材料制成,以确保其在高速旋转时的安全可靠性。
轴套则用于固定轴与螺旋桨叶片的连接。
三、螺旋桨的选材螺旋桨的选材对于其使用寿命和推进效果有着重要影响。
常见的螺旋桨选材有以下几种:1. 铝合金:铝合金螺旋桨具有重量轻、制造成本低的优点,适用于速度较低的船舶和小型飞机。
2. 不锈钢:不锈钢螺旋桨在耐蚀性、强度和硬度方面表现出众,适用于海洋环境和高速航行的船舶和飞机。
3. 青铜:青铜螺旋桨具有较好的耐腐蚀性和抗磨损性能,适用于大型船舶和高负荷工况下的飞机。
四、螺旋桨的维护保养为了确保螺旋桨的正常运行和延长其使用寿命,维护保养工作至关重要。
以下是一些建议:1. 定期清洗:螺旋桨表面容易附着赘物,定期清洗可以减少其阻力,提高推进效率。
2. 检查叶片状态:定期检查螺旋桨叶片的变形、裂纹和磨损情况,及时修复或更换叶片,以确保其正常工作。
3. 螺母紧固:定期检查螺旋桨的连接螺母是否紧固,防止因螺母松动而导致螺旋桨脱落或异常运转。
螺旋桨水动力学性能分析与优化设计螺旋桨是水上船只中最重要的推进装置,其性能直接关系到船舶的推进效率和航行速度。
螺旋桨水动力学性能分析与优化设计是船舶研究领域中的重要分支,对于减少能源消耗、提高运输效率、降低污染排放具有重要作用。
一、螺旋桨水动力学性能分析的基础理论1.1 计算流体力学计算流体力学(CFD)是一种通过数字计算方法来解决流体力学问题的数学模型。
在螺旋桨被设计和研究时,CFD成为了一种重要的工具。
其模型基于Navier-Stokes方程和欧拉方程,模拟了流场和流动的变化,从而分析了流体运动的影响和经济性能的评估。
1.2 螺旋桨理论螺旋桨的理论基础是流体力学中的速度势流和双曲型等势流。
速度势流指的是在流体中的一个点上速度向量可以分解为势函数的梯度,而双曲型等势流涉及到一个坐标系中,速度的散度和旋度是相等的。
1.3 失速失速指的是在较小的流速下,螺旋桨进入了抵抗气蚀和附面效应的状态。
能够有效地分析并求出失速将对设计螺旋桨的截面和轴设置具有重要意义。
二、螺旋桨水动力学性能分析的关键参数2.1 推力和速度推力和速度是螺旋桨水动力学性能分析中的两个关键参数。
推力是螺旋桨提供给船体的推进力,影响到船舶的加速度和航行速度。
速度可以用来计算泥和水的扰动实体质量。
2.2 轮廓设计螺旋桨轮廓设计对其性能影响非常大,包括叶片的数量、截面形状和翼型等。
良好的轮廓设计能够提高螺旋桨的效率,减小水动力噪音,提高抵抗力和附面效应。
2.3 旋转速度旋转速度是螺旋桨的打动驱动力,影响了传动效率和螺旋桨效率。
高速旋转通常会导致较大的失速和流量噪音,而低速旋转也可能会导致螺旋桨产生过多垂直力。
2.4 推力系数推力系数是推力与密度、直径、旋转速度和旋转等效面积的关系。
推力系数是成尺寸和旋转速度的一种无因次数,用于描述螺旋桨的推进效率。
三、螺旋桨水动力学性能优化的方法3.1 优化设计算法优化设计算法是一种通过数学模型和计算机程序来找到最优解的方法。
螺旋桨工作原理螺旋桨是船舶和飞机等交通工具中常见的推进装置,其工作原理是通过螺旋桨的旋转来产生推力,从而推动交通工具前进。
本文将详细介绍螺旋桨的工作原理及其相关知识。
一、螺旋桨的结构和组成螺旋桨一般由螺旋叶片、轴、轴套等部分组成。
螺旋叶片是螺旋桨的核心部分,其形状呈螺旋状,负责将水或空气推向后方。
轴是螺旋桨的支撑部分,负责将螺旋叶片与动力源相连接。
轴套则是螺旋桨的固定部分,负责固定螺旋叶片和轴。
二、螺旋桨的工作原理螺旋桨的工作原理可以分为两个方面:流体动力学和牛顿第三定律。
1.流体动力学当螺旋桨旋转时,螺旋叶片将水或空气推向后方。
根据流体动力学的原理,当螺旋叶片推动水或空气后退时,水或空气会产生相等大小的反作用力向前推动螺旋桨。
这种反作用力就是推力,它推动交通工具向前移动。
2.牛顿第三定律牛顿第三定律指出,任何作用力都会有一个同大小、反向的反作用力。
当螺旋桨旋转时,螺旋叶片向后推动水或空气的同时,水或空气也会向前推动螺旋叶片,产生一个相等大小的反作用力。
这个反作用力正是推力,用于推动交通工具前进。
三、螺旋桨的调整和优化为了使螺旋桨能够更有效地工作,需要对其进行调整和优化。
1.螺旋叶片角度的调整螺旋叶片角度的调整可以改变螺旋桨的推力大小和方向。
通过调整螺旋叶片的角度,可以使螺旋桨产生更大的推力,从而提高交通工具的速度和效率。
2.螺旋叶片数量的优化螺旋叶片数量的优化可以提高螺旋桨的效率。
一般情况下,螺旋桨叶片数量越多,推力越大,效率越高。
但是过多的叶片数量也会增加螺旋桨的阻力,影响交通工具的速度和效率。
3.螺旋桨材料的选择螺旋桨材料的选择可以影响螺旋桨的耐用性和性能。
常见的螺旋桨材料有铝合金、不锈钢等。
根据实际需求选择合适的材料,可以提高螺旋桨的使用寿命和性能。
四、螺旋桨的应用领域螺旋桨广泛应用于船舶、飞机、潜水艇等交通工具中,推动这些交通工具前进。
在船舶中,螺旋桨通过推动水的力量使船舶前进;在飞机中,螺旋桨通过推动空气的力量使飞机前进;在潜水艇中,螺旋桨通过推动水的力量使潜水艇下潜或浮起。

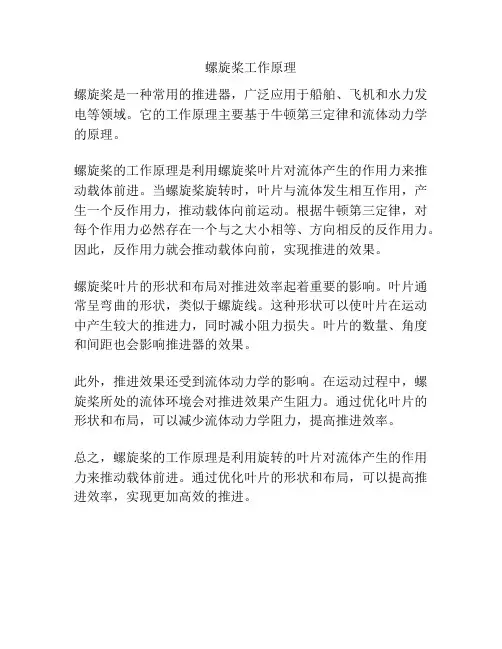

螺旋桨工作原理
螺旋桨是一种常用的推进器,广泛应用于船舶、飞机和水力发电等领域。
它的工作原理主要基于牛顿第三定律和流体动力学的原理。
螺旋桨的工作原理是利用螺旋桨叶片对流体产生的作用力来推动载体前进。
当螺旋桨旋转时,叶片与流体发生相互作用,产生一个反作用力,推动载体向前运动。
根据牛顿第三定律,对每个作用力必然存在一个与之大小相等、方向相反的反作用力。
因此,反作用力就会推动载体向前,实现推进的效果。
螺旋桨叶片的形状和布局对推进效率起着重要的影响。
叶片通常呈弯曲的形状,类似于螺旋线。
这种形状可以使叶片在运动中产生较大的推进力,同时减小阻力损失。
叶片的数量、角度和间距也会影响推进器的效果。
此外,推进效果还受到流体动力学的影响。
在运动过程中,螺旋桨所处的流体环境会对推进效果产生阻力。
通过优化叶片的形状和布局,可以减少流体动力学阻力,提高推进效率。
总之,螺旋桨的工作原理是利用旋转的叶片对流体产生的作用力来推动载体前进。
通过优化叶片的形状和布局,可以提高推进效率,实现更加高效的推进。
动力学教程--螺旋桨动力学, 教程, 螺旋桨一、工作原理可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。
V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。
显而易见β=α+φ。
空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,合成后总空气动力为ΔR。
ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。
将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。
从以上两图还可以看到。
必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。
螺旋桨工作时。
轴向速度不随半径变化,而切线速度随半径变化。
因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。
而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。
螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。
所以说螺旋桨是一个扭转了的机翼更为确切。
从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。
对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。
迎角变化,拉力和阻力矩也随之变化。
用进矩比“J”反映桨尖处气流角,J=V/nD。
式中D—螺旋桨直径。
理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:T=Ctρn2D4P=Cpρn3D5η=J·Ct/Cp式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。
其中Ct和Cp取决于螺旋桨的几何参数,对每个螺旋桨其值随J变化。
图1—1—21称为螺旋桨的特性曲线,它可通过理论计算或试验获得。
特性曲线给出该螺旋桨拉力系数、功率系数和效率随前进比变化关系。
飞机螺旋桨设计知识点总结飞机螺旋桨是飞机发动机的重要组成部分,它通过产生推力并转化为前进动力,使飞机能够前进。
螺旋桨的设计对飞机的性能以及飞行性能具有重要影响。
本文将从螺旋桨的工作原理、设计要素以及优化方法等方面进行综述,请随我一起探索飞机螺旋桨设计的知识点。
一、螺旋桨的工作原理螺旋桨的工作原理基于气动力学中的牛顿第三定律,即"作用力等于反作用力"。
螺旋桨通过旋转产生推力,推力的产生基于以下两个原理:1. 绕流理论:螺旋桨在旋转时会形成一个旋涡,通过该旋涡产生的压差产生推力,使飞机前进。
2. 应力传递原理:螺旋桨旋转时,叶片将受到离心力和拉力的作用,通过这种力的传递,产生推力。
二、螺旋桨的设计要素螺旋桨的设计要素直接影响着飞机的性能和效率。
以下是一些螺旋桨设计中需要考虑的重要要素:1. 螺距(Pitch):螺距指的是螺旋桨在旋转一周内推进的距离。
螺距越大,推进力越大,但是对于不同飞行阶段(起飞、巡航、着陆)而言,理想的螺距也会有所差异。
2. 数量与形状:螺旋桨的叶片数量和形状直接影响着气动效能和噪音产生。
一般来说,叶片数量多的螺旋桨在低速飞行时效果更好,而叶片相对较少的螺旋桨在高速飞行时效果更好。
3. 直径(Diameter):螺旋桨的直径影响着推力的大小,直径越大,推力越大。
但是,直径也需要根据飞机的设计要求和空间限制来确定。
4. 材料选择:螺旋桨可以采用各种不同的材料,如合金、复合材料等。
材料的选择对于螺旋桨的强度、重量和耐久性都有重要影响。
三、螺旋桨设计的优化方法为了提高飞机的性能和效率,螺旋桨的设计需要考虑多个方面的因素。
以下是一些常见的螺旋桨设计优化方法:1. 流场模拟:通过数值模拟和流场分析,可以评估不同设计方案的气动性能,从而指导螺旋桨设计的调整和改进。
2. 叶片轮廓设计:通过设计不同形状和截面的叶片轮廓,可以改变螺旋桨的扭转特性、气动力和推力分布等参数,从而优化螺旋桨的性能。
一、工作原理可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。
V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。
显而易见β=α+φ。
空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,见图1—1—19,合成后总空气动力为ΔR。
ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。
将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。
从以上两图还可以看到。
必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。
螺旋桨工作时。
轴向速度不随半径变化,而切线速度随半径变化。
因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。
而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。
螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。
所以说螺旋桨是一个扭转了的机翼更为确切。
从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。
对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。
迎角变化,拉力和阻力矩也随之变化。
用进矩比“J”反映桨尖处气流角,J=V/nD。
式中D—螺旋桨直径。
理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:T=Ctρn2D4P=Cpρn3D5η=J·Ct/Cp式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。
其中Ct和Cp取决于螺旋桨的几何参数,对每个螺旋桨其值随J变化。
图1—1—21称为螺旋桨的特性曲线,它可通过理论计算或试验获得。
特性曲线给出该螺旋桨拉力系数、功率系数和效率随前进比变化关系。
