110kV、35KV电容式电压互感器技术规范书2008年8月1．总则1.0.1本技术规范书适用于山西地电股份公司110kV变电站电压互感器的招标。

它提出了对电压互感器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范书和工业标准的优质产品。

1.0.3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小都应以书面形式在投标书中加以详细描述。

1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

2. 一般技术条件2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB1207- 《电压互感器》GB4703- 《电容式电压互感器》GB/T4705- 《耦合电容式及电容分压器》GB/T16927 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB7354 《局部放电测量》GB11604 《高压电器设备无线电干扰测试方法》GB7252 《变压器油中溶解气体分析和判断导则》JB/T5356- 《电压互感器试验导则》以上标准均执行最新版本。

2.2 环境条件2.2.1 周围空气温度最高温度：37℃最低温度：-23.3℃日照强度(风速0.5m/s)：0.1W/cm22.2.2海拔高度：≤1000m2.2.3最大风速：23 m/s2.2.4环境相对湿度：90%2.2.5地震烈度：7度水平加速度：0.2g垂直加速度：0.1g(地震波为正玄波,持续时间三个周波,安全系数1.67)2.2.6污秽等级：IV级2.2.7覆冰厚度：10mm2.3 工程条件2.3.1 系统概况1) 系统电压： 110kV2) 系统最高电压： 126kV3) 系统额定频率： 50Hz4) 系统中性点接地方式：直接接地2.3.2 安装地点： 户外3. 主要技术参数及要求3.1名称：110kV 电容式电压互感器 3.2 型式：户外、单相、单柱式、电容式电压互感器。

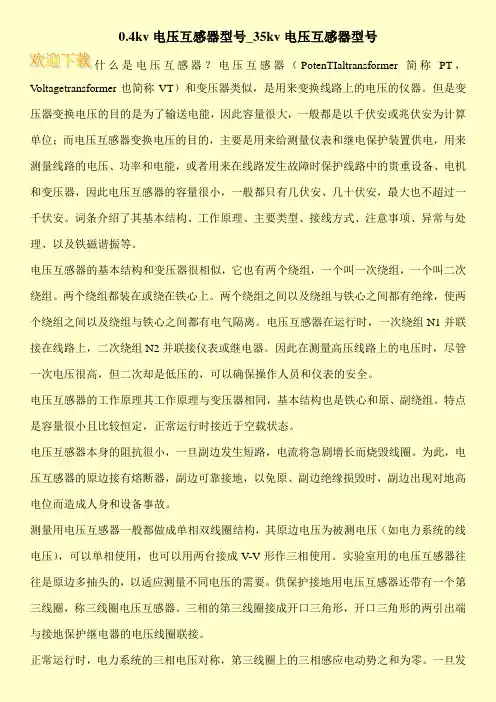

0.4kv电压互感器型号_35kv电压互感器型号什么是电压互感器？电压互感器（PotenTIaltransformer简称PT，V oltagetransformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。

电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

电压互感器的工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

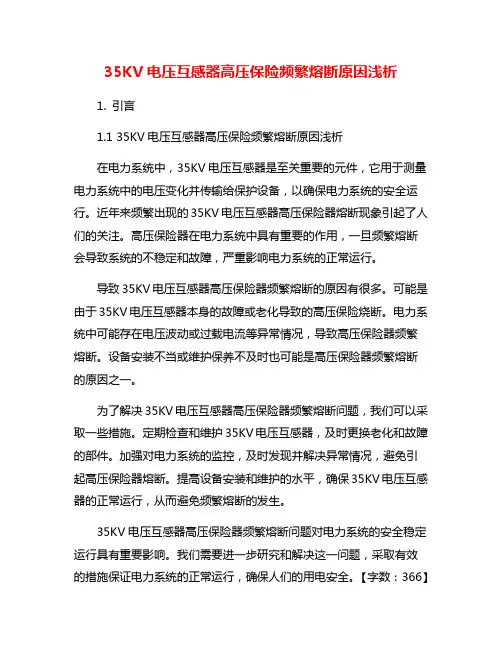

35KV电压互感器高压保险频繁熔断原因浅析1. 引言1.1 35KV电压互感器高压保险频繁熔断原因浅析在电力系统中，35KV电压互感器是至关重要的元件，它用于测量电力系统中的电压变化并传输给保护设备，以确保电力系统的安全运行。

近年来频繁出现的35KV电压互感器高压保险器熔断现象引起了人们的关注。

高压保险器在电力系统中具有重要的作用，一旦频繁熔断会导致系统的不稳定和故障，严重影响电力系统的正常运行。

导致35KV电压互感器高压保险器频繁熔断的原因有很多。

可能是由于35KV电压互感器本身的故障或老化导致的高压保险烧断。

电力系统中可能存在电压波动或过载电流等异常情况，导致高压保险器频繁熔断。

设备安装不当或维护保养不及时也可能是高压保险器频繁熔断的原因之一。

为了解决35KV电压互感器高压保险器频繁熔断问题，我们可以采取一些措施。

定期检查和维护35KV电压互感器，及时更换老化和故障的部件。

加强对电力系统的监控，及时发现并解决异常情况，避免引起高压保险器熔断。

提高设备安装和维护的水平，确保35KV电压互感器的正常运行，从而避免频繁熔断的发生。

35KV电压互感器高压保险器频繁熔断问题对电力系统的安全稳定运行具有重要影响。

我们需要进一步研究和解决这一问题，采取有效的措施保证电力系统的正常运行，确保人们的用电安全。

【字数：366】2. 正文2.1 高压保险器的作用高压保险器是电力系统中的一种重要保护装置，其主要作用是在电力系统中遇到短路故障或过负荷时，通过及时熔断来保护电力设备和线路不受损坏，同时确保电网的安全稳定运行。

高压保险器通常由熔丝或其他熔断元件组成，当电流超过一定数值时，熔丝被加热至熔断点而导通。

这就起到了保护电力设备的作用。

在35KV电压互感器中，高压保险器的作用更为重要。

由于35KV 电压互感器处于电力系统中比较高压的位置，一旦发生故障，可能造成较大的影响和损失。

高压保险器必须能够及时准确地熔断，避免故障向周围电力设备蔓延。

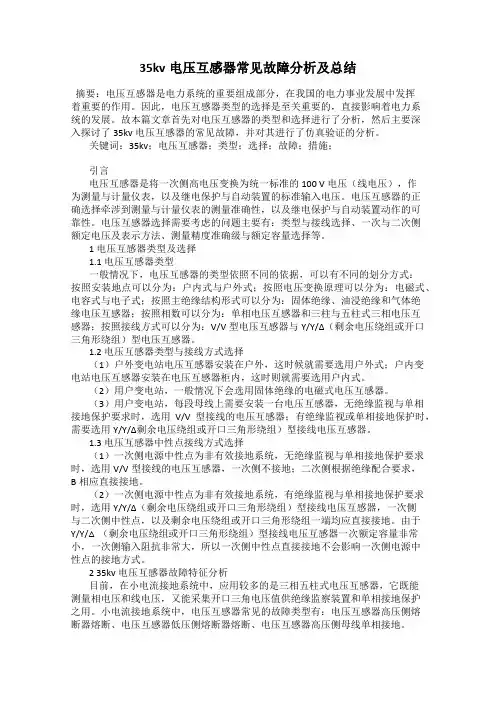

35kv电压互感器常见故障分析及总结摘要：电压互感器是电力系统的重要组成部分，在我国的电力事业发展中发挥着重要的作用。

因此，电压互感器类型的选择是至关重要的，直接影响着电力系统的发展。

故本篇文章首先对电压互感器的类型和选择进行了分析，然后主要深入探讨了35kv电压互感器的常见故障，并对其进行了仿真验证的分析。

关键词：35kv；电压互感器；类型；选择；故障；措施；引言电压互感器是将一次侧高电压变换为统一标准的100 V电压（线电压），作为测量与计量仪表，以及继电保护与自动装置的标准输入电压。

电压互感器的正确选择牵涉到测量与计量仪表的测量准确性，以及继电保护与自动装置动作的可靠性。

电压互感器选择需要考虑的问题主要有：类型与接线选择、一次与二次侧额定电压及表示方法、测量精度准确级与额定容量选择等。

1 电压互感器类型及选择1.1 电压互感器类型一般情况下，电压互感器的类型依照不同的依据，可以有不同的划分方式：按照安装地点可以分为：户内式与户外式；按照电压变换原理可以分为：电磁式、电容式与电子式；按照主绝缘结构形式可以分为：固体绝缘、油浸绝缘和气体绝缘电压互感器；按照相数可以分为：单相电压互感器和三柱与五柱式三相电压互感器；按照接线方式可以分为：V/V型电压互感器与Y/Y/∆（剩余电压绕组或开口三角形绕组）型电压互感器。

1.2 电压互感器类型与接线方式选择（1）户外变电站电压互感器安装在户外，这时候就需要选用户外式；户内变电站电压互感器安装在电压互感器柜内，这时则就需要选用户内式。

（2）用户变电站，一般情况下会选用固体绝缘的电磁式电压互感器。

（3）用户变电站，每段母线上需要安装一台电压互感器，无绝缘监视与单相接地保护要求时，选用V/V型接线的电压互感器；有绝缘监视或单相接地保护时，需要选用Y/Y/∆剩余电压绕组或开口三角形绕组）型接线电压互感器。

1.3 电压互感器中性点接线方式选择（1）一次侧电源中性点为非有效接地系统，无绝缘监视与单相接地保护要求时，选用V/V型接线的电压互感器，一次侧不接地；二次侧根据绝缘配合要求，B相应直接接地。

4.2.3额定绝缘水平40.5/95/200kV ；
4.2.4额定电压比、准确级及相应的额定输出见表一：
表一
额定电压比（kV）
准确级及相应的额定输出（VA）
二次极限输出（VA）0.20.53P或6P
35/√3/0.1/√30.1/33080100600
注：负荷功率因数滞后
4.2.5额定电压因数及时间
额定电压因数为1.2时，额定时间为连续；
额定电压因数为1.9时，额定时间为8h。

5.性能要求
5.1绝缘要求
5.1.1绝缘电阻
在室温下，一次对二次及地不小于1000M，二次绕组之间及对地不小于500 M。

5.1.2互感器应能承受表二所规定的短时工频耐压、雷电冲击电压及感应耐压试验而无损伤或击穿现象。

表二
额定工频耐受电压kV
额定雷电冲击耐受电
压kV（峰值）感应耐压及局部放电预加电压kV
（150Hz/40s）
一次绕组接地端对二次绕组及地（1min）二次绕组之间及对地
（1min）
5320095/76
5.1.3局部放电水平。

其视在放电量不超过表三规定的限值。

表三
局部放电测量电压kV（方均根值）局部放电允许水平pC
48.6/28.0650/20
5.2温升限值
在二次绕组接相应于（额定输出）极限输出的负荷，负荷的功率因数为（0.8（滞后））1，一。

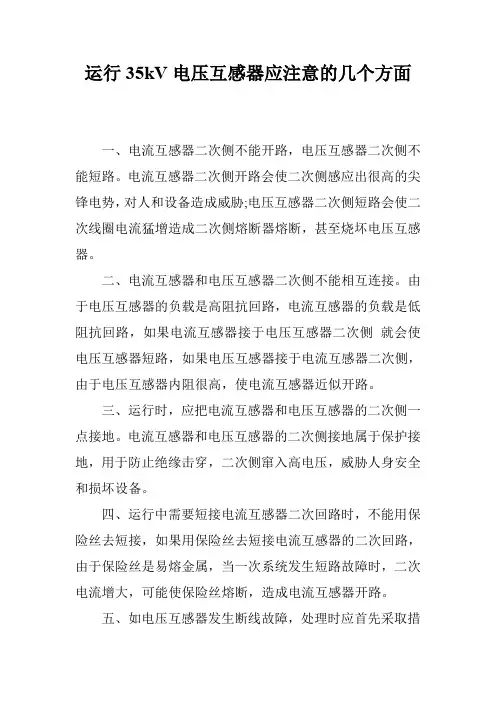

运行35kV电压互感器应注意的几个方面
一、电流互感器二次侧不能开路，电压互感器二次侧不能短路。

电流互感器二次侧开路会使二次侧感应出很高的尖锋电势，对人和设备造成威胁;电压互感器二次侧短路会使二次线圈电流猛增造成二次侧熔断器熔断，甚至烧坏电压互感器。

二、电流互感器和电压互感器二次侧不能相互连接。

由于电压互感器的负载是高阻抗回路，电流互感器的负载是低阻抗回路，如果电流互感器接于电压互感器二次侧就会使电压互感器短路，如果电压互感器接于电流互感器二次侧，由于电压互感器内阻很高，使电流互感器近似开路。

三、运行时，应把电流互感器和电压互感器的二次侧一点接地。

电流互感器和电压互感器的二次侧接地属于保护接地，用于防止绝缘击穿，二次侧窜入高电压，威胁人身安全和损坏设备。

四、运行中需要短接电流互感器二次回路时，不能用保险丝去短接，如果用保险丝去短接电流互感器的二次回路，由于保险丝是易熔金属，当一次系统发生短路故障时，二次电流增大，可能使保险丝熔断，造成电流互感器开路。

五、如电压互感器发生断线故障，处理时应首先采取措
施防止该电压互感器所带的继电保护和自动装置产生误动作，然后再去检查熔断器熔断的原因。

六、电压互感器退出运行时，应首先停用那些没有电压回路就会误动作的继电保护和自动装置。

七、对于运行中的互感器要经常进行巡视维护，内容包括检查连线接头有无发热、互感器的声音是否正常、有无异味、瓷套管部分是否清洁、有无裂纹、有无放电现象，如是注油互感器要检查油面是否正常，有无渗油漏油现象。

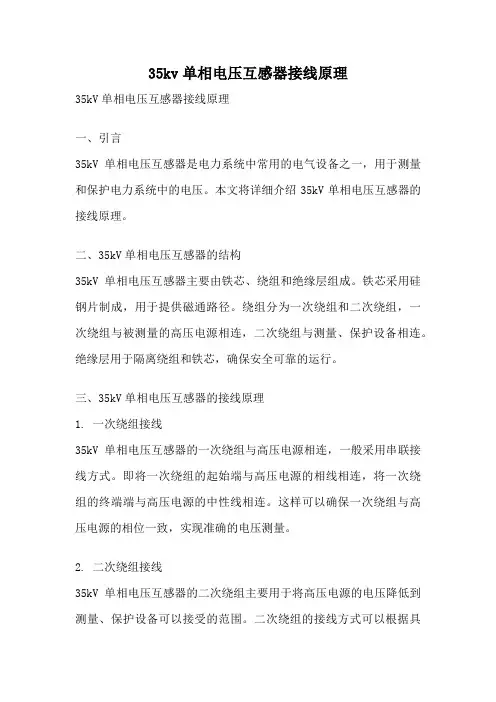

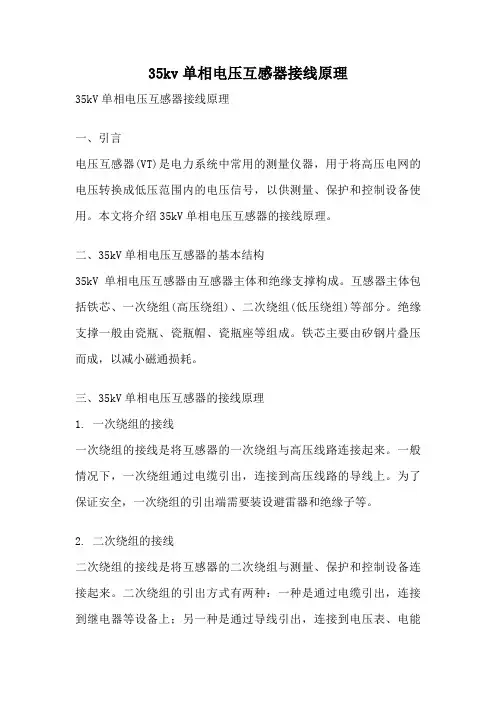

35kv单相电压互感器接线原理35kV单相电压互感器接线原理一、引言35kV单相电压互感器是电力系统中常用的电气设备之一，用于测量和保护电力系统中的电压。

本文将详细介绍35kV单相电压互感器的接线原理。

二、35kV单相电压互感器的结构35kV单相电压互感器主要由铁芯、绕组和绝缘层组成。

铁芯采用硅钢片制成，用于提供磁通路径。

绕组分为一次绕组和二次绕组，一次绕组与被测量的高压电源相连，二次绕组与测量、保护设备相连。

绝缘层用于隔离绕组和铁芯，确保安全可靠的运行。

三、35kV单相电压互感器的接线原理1. 一次绕组接线35kV单相电压互感器的一次绕组与高压电源相连，一般采用串联接线方式。

即将一次绕组的起始端与高压电源的相线相连，将一次绕组的终端端与高压电源的中性线相连。

这样可以确保一次绕组与高压电源的相位一致，实现准确的电压测量。

2. 二次绕组接线35kV单相电压互感器的二次绕组主要用于将高压电源的电压降低到测量、保护设备可以接受的范围。

二次绕组的接线方式可以根据具体的应用需求选择，常见的接线方式有星形接线和三角形接线。

(1) 星形接线星形接线是将二次绕组的三个端点分别与测量、保护设备的A相、B相、C相相连，形成一个星形的接线方式。

这种接线方式适用于对称负载较小的情况，可以减少设备对地的电压。

(2) 三角形接线三角形接线是将二次绕组的三个端点依次相连，形成一个闭合的三角形。

这种接线方式适用于对称负载较大的情况，可以提供较大的测量信号和保护信号。

四、35kV单相电压互感器的应用35kV单相电压互感器广泛应用于电力系统中的测量与保护装置中，主要用于测量电压和保护高压设备。

在测量方面，它可以提供准确的电压信号，帮助电力系统运行人员了解电网的电压状况。

在保护方面，它可以对电力系统中的设备进行过压、欠压等异常情况的监测和保护。

五、35kV单相电压互感器的注意事项在使用35kV单相电压互感器时，需要注意以下事项：1. 接线正确，确保绕组与电源的相位一致；2. 定期检测互感器的绝缘状况，确保其正常运行；3. 避免互感器长时间过载工作，以免影响其测量和保护功能；4. 定期校准互感器的测量精度，确保其准确性；5. 避免互感器受到过大的电磁干扰，以免影响其测量和保护性能。

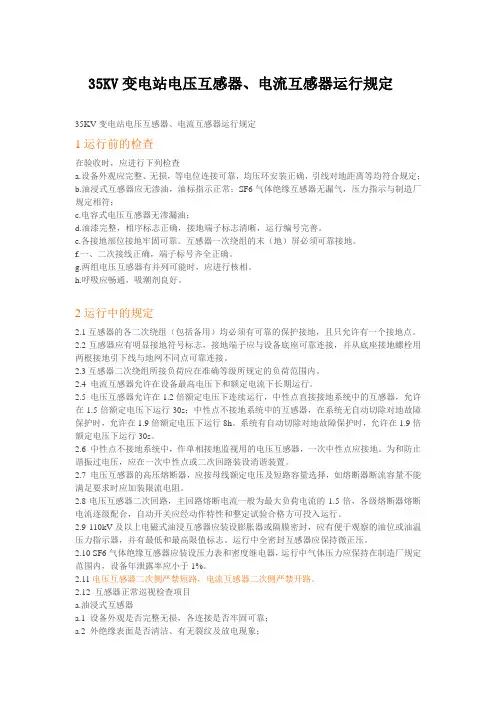

35KV变电站电压互感器、电流互感器运行规定35KV变电站电压互感器、电流互感器运行规定1运行前的检查在验收时，应进行下列检查a.设备外观应完整、无损，等电位连接可靠，均压环安装正确，引线对地距离等均符合规定；b.油浸式互感器应无渗油，油标指示正常；SF6气体绝缘互感器无漏气，压力指示与制造厂规定相符；c.电容式电压互感器无渗漏油；d.油漆完整，相序标志正确，接地端子标志清晰，运行编号完善。

e.各接地部位接地牢固可靠。

互感器一次绕组的末（地）屏必须可靠接地。

f.一、二次接线正确，端子标号齐全正确。

g.两组电压互感器有并列可能时，应进行核相。

h.呼吸应畅通，吸潮剂良好。

2运行中的规定2.1互感器的各二次绕组（包括备用）均必须有可靠的保护接地，且只允许有一个接地点。

2.2互感器应有明显接地符号标志，接地端子应与设备底座可靠连接，并从底座接地螺栓用两根接地引下线与地网不同点可靠连接。

2.3互感器二次绕组所接负荷应在准确等级所规定的负荷范围内。

2.4 电流互感器允许在设备最高电压下和额定电流下长期运行。

2.5 电压互感器允许在1.2倍额定电压下连续运行，中性点直接接地系统中的互感器，允许在1.5倍额定电压下运行30s；中性点不接地系统中的互感器，在系统无自动切除对地故障保护时，允许在1.9倍额定电压下运行8h。

系统有自动切除对地故障保护时，允许在1.9倍额定电压下运行30s。

2.6 中性点不接地系统中，作单相接地监视用的电压互感器，一次中性点应接地。

为和防止谐振过电压，应在一次中性点或二次回路装设消谐装置。

2.7 电压互感器的高压熔断器，应按母线额定电压及短路容量选择，如熔断器断流容量不能满足要求时应加装限流电阻。

2.8电压互感器二次回路，主回路熔断电流一般为最大负荷电流的1.5倍，各级熔断器熔断电流逐级配合，自动开关应经动作特性和整定试验合格方可投入运行。

2.9 110kV及以上电磁式油浸互感器应装设膨胀器或隔膜密封，应有便于观察的油位或油温压力指示器，并有最低和最高限值标志。

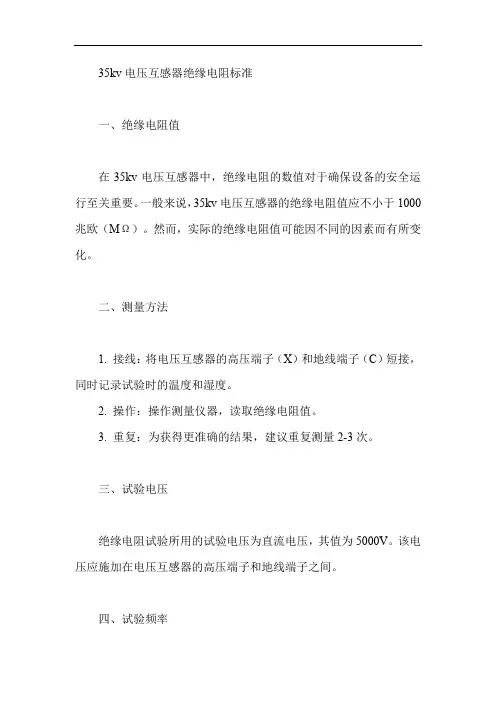

35kv电压互感器绝缘电阻标准
一、绝缘电阻值
在35kv电压互感器中，绝缘电阻的数值对于确保设备的安全运行至关重要。

一般来说，35kv电压互感器的绝缘电阻值应不小于1000兆欧（MΩ）。

然而，实际的绝缘电阻值可能因不同的因素而有所变化。

二、测量方法
1. 接线：将电压互感器的高压端子（X）和地线端子（C）短接，同时记录试验时的温度和湿度。

2. 操作：操作测量仪器，读取绝缘电阻值。

3. 重复：为获得更准确的结果，建议重复测量2-3次。

三、试验电压
绝缘电阻试验所用的试验电压为直流电压，其值为5000V。

该电压应施加在电压互感器的高压端子和地线端子之间。

四、试验频率
绝缘电阻试验的频率应为50Hz。

五、测量仪器
用于测量绝缘电阻的仪器应具备高精度和高稳定性，以满足测量要求。

常见的测量仪器包括绝缘电阻测试仪和高压兆欧表。

六、测量步骤
1. 连接电源，将试验电压施加到电压互感器的高压端子和地线端子之间。

2. 读取并记录绝缘电阻值。

3. 断开电源，拆除测试线。

4. 分析并记录试验结果。

七、试验注意事项
1. 试验前应确保设备已完全放电并接地。

2. 在试验过程中，应避免任何可能影响测量结果的因素，如温度、湿度等。

3. 如果发现绝缘电阻值低于标准值或异常变化，应立即停止试
验，并采取相应的措施。

4. 在试验过程中，操作人员应注意安全，避免触电。

5. 对于不同的设备，绝缘电阻的标准值可能会有所不同。

因此，在进行试验时，应根据设备的具体要求确定相应的绝缘电阻标准值。
