山东大学网络(继续)教育《化工制图》期末考试题

化工制图期末考试试题一、选择题（每题2分，共20分）1. 下列哪个软件不是化工制图常用的CAD软件？A. AutoCADB. ChemDrawC. AspexD. SolidWorks2. 在化工流程图中，管道的直径通常用什么单位表示？A. mmB. cmC. mD. in3. 化工设备图中，下列哪个符号代表阀门？A. ∆B. ∇C. ↕D. ↔4. 在化工制图中，下列哪个符号用于表示泵？A. ⊕B. ∞C. ∑D. ○5. 化工流程图中，原料和产品的流向通常用什么线表示？B. 虚线C. 点划线D. 波浪线6. 在化工制图中，下列哪个术语用来描述反应器内部的化学反应？A. 分离B. 混合C. 反应D. 蒸馏7. 下列哪个不是化工制图中常见的换热器类型？A. 板式换热器B. 管壳式换热器C. 螺旋式换热器D. 离心式换热器8. 在化工制图中，比例尺的作用是什么？A. 表示图形与实际尺寸的比例关系B. 表示图形的详细程度C. 表示图形的重要性D. 表示图形的美观程度9. 化工设备图中，下列哪个符号代表过滤器？A. ∇B. ⊕C. ∑D. ↔10. 在化工制图中，下列哪个术语用来描述液体的沸腾过程？A. 蒸发C. 汽化D. 液化二、填空题（每题2分，共20分）1. 在化工制图中，用于表示管道中流体流向的箭头称为__________。

2. 化工流程图中，表示反应器的符号通常是一个带有__________的圆圈。

3. 化工制图中，用于表示管道中液体流动的线型是__________线。

4. 在化工制图中，表示温度和压力的符号分别是__________和__________。

5. 化工设备图中，用于表示塔设备的符号是一个带有__________的矩形。

6. 化工制图中，表示阀门开启状态的符号是一个带有__________的圆圈。

7. 化工流程图中，表示蒸馏塔的符号通常是一个带有__________的矩形。

8. 在化工制图中，表示管道中气体流动的线型是__________线。

、选择题（每题5分，共5分）1 •在对焊法兰下面打一各钩、作图题（每题10分，共30 分）1.求作俯视图（10分）2.参照物体轴测图，求作左视图（10）试卷三答案考试答案：《化工制图》开课性质：考试■511三、将主视图画成全剖视图（10分）四、用多次旋转的表达方法画岀正确的主视图（15分）五、分析螺栓连接中的错误，补全所缺的图线（20分）六、看懂冷凝器装配图，回答下列问题（20分）1. 图上零件编号共有26种,属于标准化零部件有12种,接管口有7个。

2. 装配图采用了2个基本视图。

一个是主视图。

另一个是右视图。

主视图采用的是全剖的表达方法，右视图采用的是半剖的表达方法。

3. A —A剖视图表达了s 型和F型鞍式支座，其结构的螺栓孔不同，为什么？因为热胀冷缩的原因。

4 .图样中采用了1个局部放大图,主要表达了封头和管板以及换热管的连接方法。

5.该冷凝器共有98根管子。

管内走水。

管外走料气。

6.冷凝器的内经为400 ，外经为408 ;该设备总长为1840 ,总高为710 。

7.换热管的长度为1510 ,壁厚为 2.5 。

8.试解释“法兰30-1.6 ” （件14）的含义。

法兰：连接管子或容器的零件。

30: 法兰的公称直径。

1.6: 法兰的公称压力。

!縄紐①TI 甫-俐帽卅f 碾 ttlttif)#UB/nii-L» (抽 诧耗亦.IMMIH ■畑询0出!側＜millr UHI*UH . 二转揪整埔细斤临-隠聽，” 鮭姑轨rrr^—u_ IOJ或帀和一P* L MBH _____ y0J3練VHi »Ad 150 WM3I 卿 TsMUnb W I 航l ・i 伽S/ «uItU J 为 1^81-1^1 杠：f 50 JMMT 執/ 201 Jiiicf]M$IT 妙13取震常口找tilQJ35 A15 JH 恥 HUP-14 1 U>«|4fKPii ■(US AJB/TW "IW-F 1旦 JB/T8I 竝577上 I 郎An ii 环：M 1 iO “iw 幷猝阳门3 1 』・ it JEM 心1.6i 松A 18 imi±£J0 Id 1 i ；心卜扎I ： K #s?>Trh r io f-lM1 IK i rm ■ /*6 1>i CT-A i=22 14 [fiTSI |1»-M i 料A13猝炖・Hiio UIUJ 12厶to91Sli DW)：-J i Q2jj - A H-I*6S 乂 p/r gj 15# 1.6 > 妙-AMf 制邓$ i L« E2u 8tan 他门诉 » W15-A7 M4W M40d.b i6 GB.'TU 财H 抢号 CR/TS JM 4tU1«icfiO 址4 出 T ：ir 斛灯曲肌4 3 Q 出-AJ JBEl 好 PE -W Lfi 1 斜h£f« 1 QS35A i=221 JB.TUI ! 强GW-5 1 OZ35-A-T4 1.Hiw.t；4 t« i1 £報仪ngB« .i毡$ i Mi 1丄et 4•-；< -。

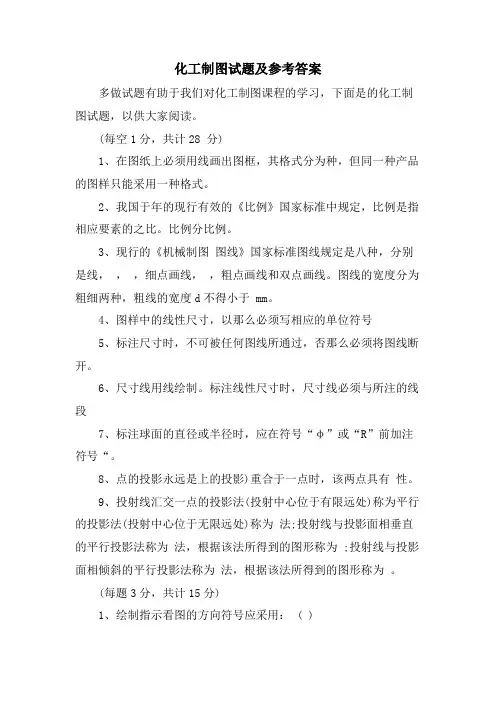

化工制图试题及参考答案多做试题有助于我们对化工制图课程的学习，下面是的化工制图试题，以供大家阅读。

(每空1分，共计28 分)1、在图纸上必须用线画出图框，其格式分为种，但同一种产品的图样只能采用一种格式。

2、我国于年的现行有效的《比例》国家标准中规定，比例是指相应要素的之比。

比例分比例。

3、现行的《机械制图图线》国家标准图线规定是八种，分别是线，，，细点画线，，粗点画线和双点画线。

图线的宽度分为粗细两种，粗线的宽度d不得小于 mm。

4、图样中的线性尺寸，以那么必须写相应的单位符号5、标注尺寸时，不可被任何图线所通过，否那么必须将图线断开。

6、尺寸线用线绘制。

标注线性尺寸时，尺寸线必须与所注的线段7、标注球面的直径或半径时，应在符号“φ”或“R”前加注符号“。

8、点的投影永远是上的投影)重合于一点时，该两点具有性。

9、投射线汇交一点的投影法(投射中心位于有限远处)称为平行的投影法(投射中心位于无限远处)称为法;投射线与投影面相垂直的平行投影法称为法，根据该法所得到的图形称为 ;投射线与投影面相倾斜的平行投影法称为法，根据该法所得到的图形称为。

(每题3分，共计15分)1、绘制指示看图的方向符号应采用： ( )A、粗实线 B细点画线 C、细实线 D、虚线2、图样不管放大或缩小绘制，在标注尺寸时，应标注： ( )A、放大或缩小之后的图中数值 B机件的实际尺寸 C、机件的设计要求尺寸3、机械图样中书写的汉字高度h不应小于： ( )A、1.8mmB、2.5mmC、3.5mmD、5mm4、在机械图样中，重合断面的轮廓线应采用： ( )A、粗实线B、细实线C、虚线D、双点画线5、标注尺寸时，尺寸界限与尺寸线之间的关系为：A、两者只需相接B、两者必须垂直，且尺寸界限略过尺寸线C、两者一般情况下没，垂直，尺寸界限应略超过尺寸线，特殊情况下也可以不垂直，但两尺寸界限必须互相平行1、直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

《化工制图》试题一、填空题（1×20=20）1、焊缝的接头有对接搭接、角接、t型接四种。

2、焊缝代号一般由：基本符号和指引线组成。

3、化工设备装配图应包括以下几类尺寸性能尺寸、装配尺寸、安装尺寸、外形尺寸、和其他尺寸。

4、化工设备装配图技术要求应包括以下几方面内容通用技术条件、装配要求、检验要求、其他要求。

5、化工工艺图包括：工艺方案流程图、物料流程图和管道及仪表流程图三种。

6、化工设备支座有耳式支座和鞍式支座两类。

二、判断题（2×10=20）1、化工设备的壳体以回转体为主。

（√）2、化工设备有较多的开孔和管口。

（√）3、化工设备大量采用焊接结构。

（√）4、化工设备广泛采用标准化零部件。

（√）5、化工设备装配图的内容中包括管口表。

（√）6、两零件的接触面或配合面只画一条线。

（√）7、焊接是一种不可拆卸的连接形式。

（√）8、轴线常采用细点划线绘制。

（√）9、化工设备的尺寸大小相差悬殊。

（√）10、化工设备装配图的内容中不包括技术要求。

（×）三、选择题（10×4=40）1、下列不属于化工设备的是（ D ）A塔器B、反应器C、换热器D、轴2、管口表是（ B ）中的内容A、零件图B、装配图C、局部放大图D、剖视图３、下列（ C ）中需开人孔A、泵B、鼓风机C、贮罐D、压缩机4、（ D ）不是装配图中的内容A、标题栏B、明细栏C、管口表D、表面粗糙度５、焊缝的基本符号有（ D ）种A、３B、４C、５D、8６、化工设备装配图的特殊表达方法有（ D ）种。

A、8B、7C、９D、4７、化工设备装配图的尺寸分（ C ）类A、３B、４C、５D、６８、化工设备常用的标准化零部件有（ D ）种A、3B、４C、５D、６９、支座分为（ A ）类A、2B、４C、５D、６１０、鞍式支座有（ B ）种型式A、 1B、2C、3D、4四、问答题1、叙述阅读化工设备装配图应主要了解的基本内容。

答：（1）了解设备的用途、工作原理、结构特点和技术要求。

化工制图试题及答案# 化工制图试题及答案## 一、选择题（每题2分，共20分）1. 化工制图中，表示管道流动方向的符号是：A. 箭头B. 圆圈C. 波浪线D. 直线2. 下列哪个不是化工设备图的组成部分？A. 标题栏B. 材料表C. 工艺流程图D. 组织结构图3. 化工制图中，管道直径的标注应使用：A. 毫米B. 英寸C. 米D. 厘米4. 化工设备图中，阀门的表示方法通常是：A. 用文字说明B. 用符号表示C. 用图形表示D. 用颜色区分5. 化工制图中，泵的表示方法通常包括：A. 泵的型号B. 泵的功率C. 泵的流量D. 所有以上## 二、填空题（每空2分，共20分）1. 化工制图中，管道的________是用来表示管道的材质。

2. 化工设备图中，________是用来表示设备内部结构的图。

3. 化工制图中，________是表示设备或管道的连接方式。

4. 化工制图时，________是表示设备或管道的尺寸。

5. 在化工制图中，________是用来表示设备或管道的安装位置。

## 三、简答题（每题15分，共30分）1. 简述化工制图中管道布置图的作用及其重要性。

2. 描述化工制图中设备图的绘制步骤。

## 四、绘图题（共30分）1. 根据所给的化工流程图，绘制出相应的管道布置图。

（15分）2. 绘制一个简单的化工设备图，包括设备的基本视图和必要的标注。

（15分）## 答案### 一、选择题1. A2. D3. A4. B5. D### 二、填空题1. 管道材质标记2. 剖面图3. 连接符号4. 尺寸线和尺寸数字5. 定位轴线### 三、简答题1. 管道布置图是化工制图中的重要组成部分，它详细展示了管道的走向、连接方式、阀门和仪表的位置等信息。

管道布置图在化工工程设计和施工中具有重要作用，它有助于确保管道系统的合理布局，避免施工过程中的错误和返工，同时也为设备的维护和检修提供了便利。

2. 化工制图中设备图的绘制步骤通常包括：- 确定设备的外形尺寸和基本参数。

化工热力学3一．简答题1 写出以压力表示的维里方程的形式，并说明维里系数的含义。

2 若采用普遍化方法估算200℃、1MPa 条件下丙酮的逸度，采用图1判断使用哪种更合适？图1 图23 写出临界点PVT 满足的数学条件，并在图2中标出饱和蒸汽曲线与饱和液相线4 稳流体系热一律应用于换热器如何简化？分析温度低于环境温度的体系吸热后有效能如何变化 参考答案： 1答：以压力表示的维里方程的形式： ΛΛ+'+'+==21P C P B RTPVZ B '——称为第二维里系数，表示双分子间的相互作用力C '——称为第三维里系数，表示三分子间的相互作用力2答：K T C 2.508=, P C =4.71MPa93.02.508273200=+=Tr21.071.40.1Pr ==根据图1，使用普遍化第二维里系数法合适3答： 临界点PVT 之间满足的数学条件：：0)(=∂∂=Tc T VP0)(22=∂∂=Tc T VP在PV 图上，饱和蒸汽曲线和饱和液相线如下：4答：稳流体系的热力学第一定律：H ∆+221u ∆+Z g ∆W Q -=s 对换热器， Ws=0 ，宏观位能和动能变化都不大 ，可忽略，即0≈∆Z g ，0212≈∆u 由此可以得到换热器热力学第一定律的简化形式为： Q H =∆温度低于环境温度的体系吸热后，离基准状态越近，因此有效能降低。

二计算题：1 采用普遍化第二维里系数法计算氨气在2.0265MPa 、478.6K 时的摩尔体积2 采用普遍化图表计算正丁烷在425.2K, 4.4６Mpa 时的压缩因子, 摩尔体积及剩余焓3 设空气为理想气体，其恒压热容p C ＝29.3K kmol kJ ⋅/，在稳流条件下进行绝热不可逆压缩，1T ＝298K ，2T ＝478K ，12/p p ＝4，环境温度为298K 计算此过程的H ∆本试题附公式：6.10422.0083.0r T B -= 2.41172.0139.0r T B -=dP TV T V dT C dH P P ])([∂∂-+= dP T V dT T C dS P P )(∂∂-= 或 dV T PdT T C dS V V )(∂∂+=饱和蒸汽曲线饱和液相线()RTcH 1'∆附图5附图6附图3附图4附图5 附图6。

化工热力学1一．简答题1 画出理想朗肯循环的T-S 图， 并写出吸热阶段工质所吸收热量的计算公式。

2 写出()()RT b V b V V T a P =-⎥⎦⎤⎢⎣⎡++5.0方程中()b V V T a +5.0，b 两项各自的含义。

3 若采用普遍化方法估算50℃、12.28MPa 条件下乙炔气体的逸度，采用图1判断使用哪种更合适？图1 图24 写出临界点PVT 之间满足的数学条件，并在图2中标出一条大于临界温度的等温线 参考答案：1答：理想朗肯循环的T-S 图：1-4阶段为工质吸热，根据热力学第一定律，所吸收热量 2答：()b V V T a+5.0……压力校正项，1mol 气体分子产生的内压力 b ……体积校正项，1mol 气体分子本身的体积3 答：K T C 3.308=, P C =6.14MPa05.13.30827350=+=Tr214.628.12Pr ==根据图1判断，应使用普遍化逸度系数图计算14H H H Q H -=∆=4答：临界点PVT 之间满足的数学条件：图2二计算题： （需要的参数，图表附后面）1 采用普遍化第二维里系数法计算1mol CO2 在624K 、80atm 的摩尔体积2 采用普遍化图表计算氮气在42.5℃、16.95MPa 时的压缩因子，摩尔体积及剩余焓3.氨的T-S 图上标出冷凝温度为30℃，蒸发温度为-15℃的理想氨压缩制冷循环示意图，并计算该制冷机的制冷系数本试题附公式：6.10422.0083.0r T B -= 2.41172.0139.0r T B -=dP TV T V dT C dH P P ])([∂∂-+= dP T V dT T C dS P P )(∂∂-= 或 dV T PdT T C dS V V )(∂∂+=：0)(=∂∂=Tc T VP0)(22=∂∂=Tc T V P()RTcH 1'∆附图5附图6附图3附图4图7：氨的T-S图。

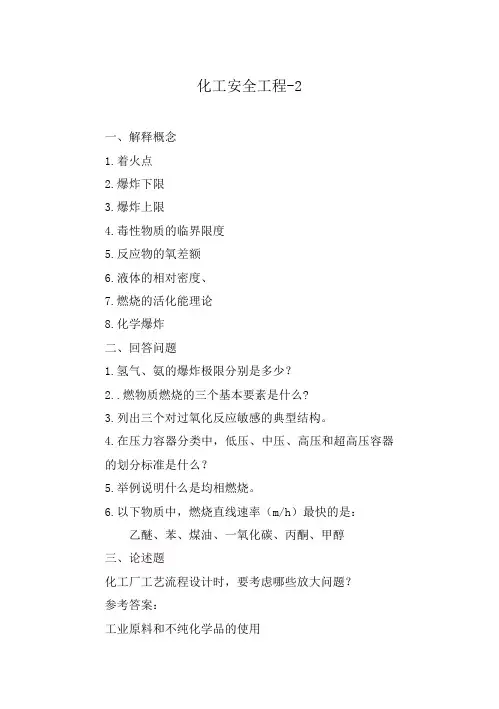

化工安全工程-2
一、解释概念
1.着火点
2.爆炸下限
3.爆炸上限
4.毒性物质的临界限度
5.反应物的氧差额
6.液体的相对密度、
7.燃烧的活化能理论
8.化学爆炸
二、回答问题
1.氢气、氨的爆炸极限分别是多少？
2..燃物质燃烧的三个基本要素是什么?
3.列出三个对过氧化反应敏感的典型结构。

4.在压力容器分类中，低压、中压、高压和超高压容器的划分标准是什么？
5.举例说明什么是均相燃烧。

6.以下物质中，燃烧直线速率（m/h）最快的是：
乙醚、苯、煤油、一氧化碳、丙酮、甲醇
三、论述题
化工厂工艺流程设计时，要考虑哪些放大问题？
参考答案：
工业原料和不纯化学品的使用
传递方法的放大效应
不同停留时间的影响
原料、中间产物和的产品贮存量连续操作中残余物的积累
结构材料的差异
操作监控等级差异。

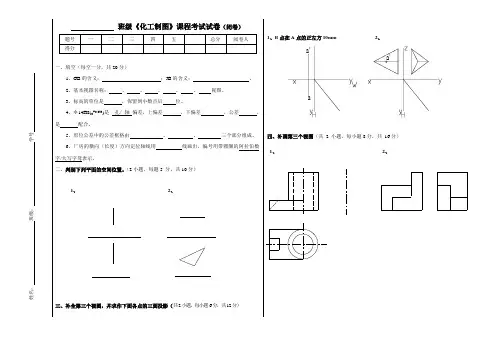

班级《化工制图》课程考试试卷（闭卷）
一、填空（每空一分，共20分）
1、GB 的含义： ；JB 的含义： 。

2、基本视图名称： 、 、 、 、 、 视图。

3、标高的单位是 ，保留到小数点后 位。

4、Φ14H8(0+0.033)是 孔/ 轴 偏差，上偏差 ，下偏差 ，公差 ，是 配合。

5、形位公差中的公差框格由
、 、 三个部分组成。

6、厂房的横向（长度）方向定位轴线用 线画出，编号用带圆圈的阿拉伯数字/大写字母表示。

二、判别下列平面的空间位置。

（2小题，每题5 分，共10分）
1、 2、
三、补全第三个视图，并求作下面各点的三面投影（共2小题，每小题 6分，共12分）
1、B 点在A 点的正左方10mm
2、
a '
a '
a
四、补画第三个视图（共 2 小题，毎小题8分，共 16分）
1、
2、
姓名： 班级： 学号。

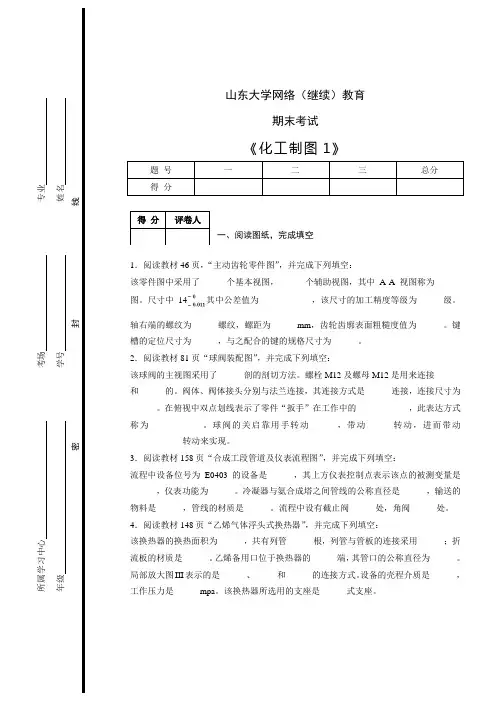

山东大学网络（继续）教育期末考试《化工制图1》题 号一 二 三 总分 得 分一、阅读图纸，完成填空1．阅读教材46页，“主动齿轮零件图”，并完成下列填空：该零件图中采用了______个基本视图，______个辅助视图，其中A-A 视图称为______图。

尺寸中14其中公差值为____________，该尺寸的加工精度等级为______级。

轴右端的螺纹为______螺纹，螺距为______mm ，齿轮齿廓表面粗糙度值为______。

键槽的定位尺寸为______，与之配合的键的规格尺寸为______。

2．阅读教材81页“球阀装配图”，并完成下列填空：该球阀的主视图采用了______剖的剖切方法。

螺栓M12及螺母M12是用来连接______和______的。

阀体、阀体接头分别与法兰连接，其连接方式是______连接，连接尺寸为______。

在俯视中双点划线表示了零件“扳手”在工作中的____________，此表达方式称为____________。

球阀的关启靠用手转动______，带动______转动，进而带动____________转动来实现。

3．阅读教材158页“合成工段管道及仪表流程图”，并完成下列填空：流程中设备位号为E0403的设备是______，其上方仪表控制点表示该点的被测变量是______，仪表功能为______。

冷凝器与氨合成塔之间管线的公称直径是______，输送的物料是______，管线的材质是______。

流程中设有截止阀______处，角阀______处。

4．阅读教材148页“乙烯气体浮头式换热器”，并完成下列填空：该换热器的换热面积为______，共有列管______根，列管与管板的连接采用______；折流板的材质是______。

乙烯备用口位于换热器的______端，其管口的公称直径为______。

局部放大图III 表示的是______、______和______的连接方式。
