BCL-355补偿混凝土收缩限制膨胀仪

混凝土收缩率检测技术规程一、前言混凝土结构在施工和使用过程中，由于干燥、温度变化等因素会发生收缩现象，过大的收缩率会对结构的使用寿命和安全造成影响。

因此，混凝土收缩率检测是混凝土结构质量控制的重要环节，本技术规程旨在规范混凝土收缩率检测的操作流程和技术要求。

二、检测仪器和设备1. 收缩量仪：满足GB/T 50081-2002《混凝土干缩率试验方法》和ASTM C157等标准要求的收缩量仪。

2. 电子天平：量程应大于10克，分度值应小于0.01克。

3. 计算机及相关软件：用于数据处理和分析。

三、检测前的准备工作1. 收缩量仪的检查和校准：按照收缩量仪使用说明书进行检查和校准，确保仪器的准确性和可靠性。

2. 样品制备：根据需要制备混凝土试块或梁等样品，样品应符合设计、施工和检测要求，并在标准养护条件下养护。

3. 样品标记：在样品上标明编号、制作日期和养护开始日期等信息，以便后续的跟踪和分析。

4. 环境条件：检测前应确认环境条件符合要求，如温度、湿度等。

四、检测步骤1. 试样质量测定：用电子天平测定试样质量，保留至少两位小数，记录在检测记录表中。

2. 样品安装：将试样固定在收缩量仪上，并确保试样的位置正确、牢固。

3. 收缩量仪校准：按照收缩量仪使用说明书进行校准，确保仪器的准确性和可靠性。

4. 收缩量测定：按照收缩量仪使用说明书进行测定，记录在检测记录表中，并确保测定时间、温度、湿度等环境条件符合要求。

5. 数据处理：将收缩量仪测定的数据输入计算机中，并进行数据处理和分析，计算出试样的收缩率。

6. 结果评定：根据设计、施工和检测要求，评定试样的收缩率是否符合要求，并记录在检测记录表中。

7. 报告编制：根据检测记录表和评定结果，编制检测报告，并附上相关的检测图表和数据。

五、注意事项1. 检测仪器和设备应定期检查和校准，确保其准确性和可靠性。

2. 样品制备和养护应符合相关标准和要求。

3. 检测前应确认环境条件符合要求，如温度、湿度等。

补偿收缩（微膨胀）混凝土施工工艺补偿收缩混凝土,又称微膨胀混凝土，是用膨胀水泥或在普通水泥中掺入适量膨胀剂,与粗细骨料和水配制而成，混凝土在硬化过程中产生微膨胀，对膨胀加以限制，即可使混凝土产生不大的压力应力，从而可抵消(补偿）混凝土的全部或大部分收缩，避免或大大减轻混凝土开裂；此外，在限制条件下，还可以提高混凝土的强度(10％～20％)、抗渗性和抗冻性(可达P30～P40).同时施工操作简便，可实现施工无缝作业，降低工程费用。

本工艺适用于屋面防水、地下停车场、地下室、水池、油罐、机场跑道、高速公路路面、梁柱接头以及设备灌浆、构件补强等补偿收缩混凝土工程。

一、施工准备(一）材料要求1．膨胀水泥应用最多的是硫铝酸钙类膨胀水泥，常用品种有明矾石膨胀水泥、硫酸盐水泥、硅酸盐自应力水泥、低热微膨胀石膏矿渣水泥等,而以明矾石膨胀水泥应用最广，水泥标号用625号、725号，要求新鲜无结块.2．水泥采用425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣水泥,要求新鲜无结块.3．膨胀剂常用膨胀剂有UEA膨胀剂、氧化钙类膨胀剂、氧化铁膨胀剂、氧化镁膨胀剂、复合膨胀剂、矾土石膏膨胀剂、铝粉膨胀剂等,其中以UFA膨胀剂应用最为广泛，市场有成品供应,要求不受潮,无结块;1昆凝土配合比中掺量为水泥用量的10％~14%.4．粗细骨料与普通混凝土相同，粗骨料宜用间断级配。

(二）主要机具设备1．机械设备混凝土搅拌机、皮带运输机、装载机、堆放散装水泥罐车、机动翻斗车、自卸翻斗汽车、插入式振动器、平板式振动器等.2．主要工具大小平锹、铁板、磅秤、水桶、胶皮管、串筒、溜槽、铁钎、抹子、试模等。

(三）作业条件（1）完成钢筋、模板的隐检、预检手续;并在模板上弹好混凝土浇筑标高线.（2）基层和模板内的垃圾、木屑、泥土、积水和钢筋上的油污等清理干净；模板及接缝浇水湿润，但不得有积水；钢模板内侧应刷好隔离剂。

（3）配制混凝土用原材料及膨胀剂均已配齐，质量符合要求；试验室根据实际材料情况,通过试配已提出补偿收缩混凝土配合比。

补偿收缩混凝土技术
根据我查阅到的互联网知识，以下是关于补偿收缩混凝土技术方面的一些信息：
补偿收缩混凝土是一种采用外加剂或内部产生物质来控制混凝土收缩并保持其稳定性的特殊混凝土。

[1]
补偿收缩混凝土应符合《混凝土质量控制标准》GB50164的规定，同时还应符合设计所要求的强度等级、限制膨胀率、抗渗特级和耐久性技术指标等。

[2]
目前市场上已有多种补偿收缩混凝土技术，包括以水化硅酸盐为主要成分的高活性水泥、混凝土膨胀剂、混凝土内聚剂等。

其中，混凝土膨胀剂可起到调节混凝土收缩变形的作用，减少混凝土裂缝产生的可能性。

[3]
综上所述，补偿收缩混凝土技术是一种控制混凝土收缩并保持其稳定性的特殊混凝土，并需要符合相关标准和技术指标。

同时，市场上已有多种补偿收缩混凝土技术可供选择，具体应根据工程要求和实际情况进行选择。

混凝土限制膨胀率试验记录（一） No.02/26-BG-001-054试配编号 记录编号 代表数量 试验日期 仪器设备 及 环境条件 仪器设备名称 型号 管理编号 示值范围 分辩力 温度（℃）相对湿度（%）补偿混凝土收缩膨胀测定仪HSP-355 t-0-184 0-12.7mm0.001mm—— ———— —— ——样品状 态描述符合要求采用标准《混凝土外加剂应用技术规范》 GB50119-2013；《混凝土膨胀剂》GB23439-2009（1） 基本条件设计强度等级设计抗渗等级理论配合比(kg/m 3) 水 水泥 粉煤灰 矿粉 砂 石 外加剂1 外加剂2拌合方法 捣实方法 制件捣实方法 制件时坍落度（mm ）制件时扩展度（mm ）制件维勃稠度（s ）制件日期试件尺寸（mm ） 100×100×300（2） 混凝土使用材料情况材料名称 材料产地品种规格试验编号实际拌合物用量(kg/m 3)水 泥 掺和料1 掺和料2 细骨料 粗骨料 外加剂1 外加剂2 纤维 水（3） 限制膨胀率试验记录试件序号123平均 限制 膨胀率 εt （%）测定日期测定 项目龄期试 件 基 准 长 度 L1 （mm ） 初 始 读 数 L01 （mm ） t 天读 数 Lt （mm ） 单块 限制 膨胀率 εt1 （%） 试 件 基 准 长 度 L1 （mm ） 初 始 读 数 L01 （mm ） t 天读 数 Lt （mm ） 单块 限制 膨胀率 εt1 （%） 试 件 基 准 长 度 L1 （mm ） 初 始 读 数 L01 （mm ） t 天读数Lt（mm ）单块限制膨胀率εt1（%） 水中14d 300 300 300水中14d 转空气中28d300300300附注审核 计算 试验。

混凝土收缩膨胀仪收缩率的计算混凝土收缩膨胀仪如何操作混凝土收缩膨胀仪收缩率的计算：收缩率=(LI—L2)∕L*1000毫米/米式中：Ll 试件养护7天时的基准长度，单位毫米。

1.2 -- 试件在各龄期的长度。

1. --- 有效长度。

依据不同要求，收缩率可用百分率或微米/米表示之。

假如试件收缩，则在计算结果前加上“一”号，假如膨胀则加上“”号。

试验结果应选取三个试件中接近的两个为准，计算平均值应精准到0.01毫米/米。

相关设备反光膜耐弯曲性能测定器混凝土收缩膨胀仪使用方法：■将膨胀仪放在平整的工作台面上，再将标准杆放入膨胀仪支架V型槽和上下测头内，标定基准长度方法如下：按动“mm”键，使显示窗示符显示mm,用手指压紧标准杆，使标准杆与上下测头和支架V型槽接触，这时千分表显示窗显现一组数据，然后按“0”键,显示窗数字全为零，轻提千分表测量杆，取出标准杆，标定完成。

注意每次标定时，标准杆与膨胀仪的相对位置必需固定，每次测量前应重新标定Q■测量前，将待测体与测量仪测头擦净，将待测体做好标记，轻轻把试体放入膨胀仪上下测头与支架V型槽内，将有标记的一面对上，面对测量者，其方向和位置要固定一致，不得任意变动，用手压紧试体，使上下测头与试体测头正确接触，这时千分表显示窗显现一组数字，即为测量数值。

注意，每个试件长度，应重复测量3次，取其稳定值。

混凝土收缩膨胀仪结构及功能：■可调立柱，其商埠预制有3个安装百分表的通孔和帮忙百分表定位的紧定螺钉。

三个通孔分别距底座基准面50mm,75mm,100rnm距底座基准面50mm的孔，用于测量100lOo515规格的舲试块；距底座基准面75mm的孔，用于测量150150515规格的舲试块（由于试模规格只有150150600,应次建议使用试模缩短件，使舲试块成形尺寸变为150150515）o 本仪器由底座、定位立柱、可调立柱、百分表、标准杆等构成。

■底座为钢结构部件、用于安置校试块之用。

专利名称：一种便携式砂浆混凝土限制膨胀率测定设备专利类型：实用新型专利
发明人：苏永旭,恽刚
申请号：CN202121089055.6
申请日：20210520
公开号：CN215641264U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型提供一种便携式砂浆混凝土限制膨胀率测定设备，涉及膨胀率测定设备领域。

该便携式砂浆混凝土限制膨胀率测定设备，包括箱体、显示屏、电动推杆电池、数据收集设备和检测设备，所述电动推杆底部设有固定机构；所述固定机构包括固定板和主轴，所述主轴设置于电动推杆底部，所述电动推杆与主轴通过轴承转动连接，所述电动推杆一侧设有限位板。

该便携式砂浆混凝土限制膨胀率测定设备，电动推杆一侧失去限位板的阻挡后可以歪倒放置到箱体内部，使电动推杆顶部固定的数据收集设备和检测设备进入箱体内部，有利于工作人员快速地将数据收集设备和检测设备放置到箱体内部，保证数据收集设备和检测设备在移动过程中的安全。

申请人：常州顺邦建材科技有限公司
地址：213000 江苏省常州市钟楼区邹区镇鹤溪村
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：李帅
更多信息请下载全文后查看。

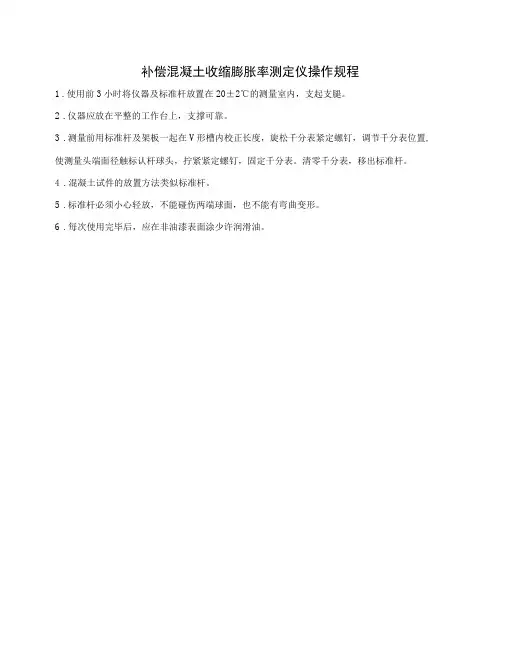

补偿混凝土收缩膨胀率测定仪操作规程
1.使用前3小时将仪器及标准杆放置在20±2℃的测量室内，支起支腿。

2.仪器应放在平整的工作台上，支撑可靠。

3.测量前用标准杆及架板一起在V形槽内校正长度，旋松千分表紧定螺钉，调节千分表位置, 使测量头端面径触标认杆球头，拧紧紧定螺钉，固定千分表。

清零千分表，移出标准杆。

4.混凝土试件的放置方法类似标准杆。

5.标准杆必须小心轻放，不能碰伤两端球面，也不能有弯曲变形。

6.每次使用完毕后，应在非油漆表面涂少许润滑油。

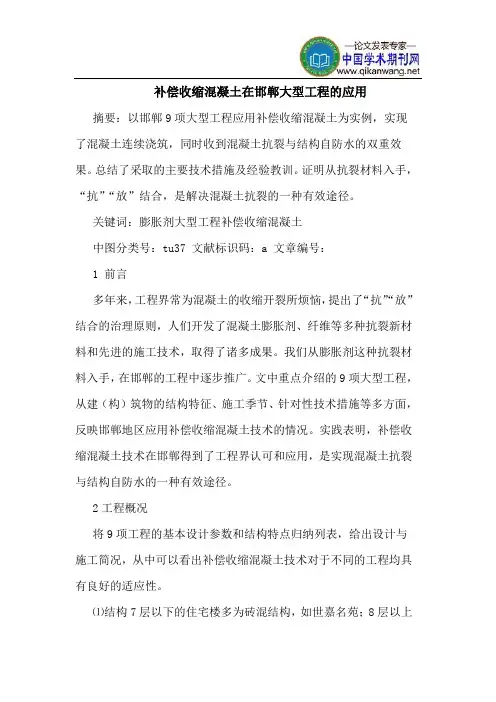

补偿收缩混凝土在邯郸大型工程的应用摘要：以邯郸9项大型工程应用补偿收缩混凝土为实例，实现了混凝土连续浇筑，同时收到混凝土抗裂与结构自防水的双重效果。

总结了采取的主要技术措施及经验教训。

证明从抗裂材料入手，“抗”“放”结合，是解决混凝土抗裂的一种有效途径。

关键词：膨胀剂大型工程补偿收缩混凝土中图分类号：tu37 文献标识码：a 文章编号：1 前言多年来，工程界常为混凝土的收缩开裂所烦恼，提出了“抗”“放”结合的治理原则，人们开发了混凝土膨胀剂、纤维等多种抗裂新材料和先进的施工技术，取得了诸多成果。

我们从膨胀剂这种抗裂材料入手，在邯郸的工程中逐步推广。

文中重点介绍的9项大型工程，从建（构）筑物的结构特征、施工季节、针对性技术措施等多方面，反映邯郸地区应用补偿收缩混凝土技术的情况。

实践表明，补偿收缩混凝土技术在邯郸得到了工程界认可和应用，是实现混凝土抗裂与结构自防水的一种有效途径。

2工程概况将9项工程的基本设计参数和结构特点归纳列表，给出设计与施工简况，从中可以看出补偿收缩混凝土技术对于不同的工程均具有良好的适应性。

⑴结构7层以下的住宅楼多为砖混结构，如世嘉名苑；8层以上的住宅楼、商贸楼、商住楼多为框架结构，如新世纪商贸广场、水景南岸。

⑵地下室多为1～3层。

但龙湖人防为单层地下工程，丛台路学校为5层地上工程。

⑶结构尺寸与形状建（构）筑物外形多为矩形或近似正方形，长宽比范围1.5～10，龙湖人防及丛台路学校为l型。

建（构）筑物具有大面积、大体积的特点，如新世纪商贸广场单层面积4700m2，建（构）筑物具有较长或超长的特点，建（构）筑物具有较厚或超厚的特点，如新世纪商贸广场底板厚800mm，云顶公馆筏板厚1000mm，招贤大厦底板厚3000mm。

⑷施工季节大型工程工期较长，如新世纪商贸广场施工工期为300天，横跨4季，夏季要求缓凝，冬季要求防冻。

⑸混凝土强度等级范围大，c25～c55，多为c30；抗渗标号p6～p8。
