洁净管道切割程序标准作业指导书
- 格式:docx
- 大小:26.40 KB
- 文档页数:5
切割作业指导书范文1.引言在切割作业中,安全是最重要的。
本指导书旨在向员工们提供切割作业的操作指导,确保工作安全、高效。
在进行切割作业之前,请务必详细阅读并遵守以下操作指南。
2.个人防护装备在进行切割作业之前,必须佩戴以下个人防护装备:-安全帽:保护头部免受可能掉落的物体伤害;-护目镜或面罩:保护眼睛免受火花和切割产生的飞溅物伤害;-防护手套:选择符合作业要求的手套,以保护双手免受切割过程中的热量和割伤等伤害;-防护服:穿戴防火、防护弧光的服装,避免热量和火花对身体的伤害;-防护鞋:穿戴符合要求的耐磨、防滑的安全鞋,以保护脚部免受切割产生的飞溅物和热量伤害。
3.准备工作在进行切割作业前,需做好以下准备工作:-确保工作区域清空并清洁;-检查切割设备的工作状态,如电源是否正常,切割刀是否锋利等;-检查切割区域是否有可燃物或易燃物,做好防火措施;-确保切割设备与管道、电线等设施的安全距离;-做好通风和排烟准备,以避免切割产生的烟雾对作业人员的影响。
4.切割操作在进行切割作业时,需要遵守以下操作步骤:-将切割设备连接到电源,并确保电源正常;-检查切割刀是否锋利,并将其安装到设备上;-确保操作区域没有其他人员;-引火时,使用专用的点火设备,并遵循操作规程;-在切割时,保持刀具与工作物件的一定距离,以避免刀具滑动或切入过深造成意外;-切割完毕后,关闭切割设备并断开电源;-将切割设备归位,并清理工作区域。
5.安全注意事项在进行切割作业时,一定要注意以下安全事项:-严禁穿拖鞋、高跟鞋等不符合要求的鞋子进行切割作业;-不得穿松散的衣物、围巾等物品,以避免被卷入切割设备中;-在切割过程中,严禁接近作业现场的无关人员,以防意外伤害;-遵循设备操作说明和切割刀使用说明,避免错误操作导致事故发生;-如需在狭小空间进行切割作业,应采取必要的防护措施,以避免缺氧或中毒等情况发生。
6.后续处理切割作业完成后,需做好以下后续处理工作:-清理切割产生的碎屑和烟灰,并将其正确分类处置;-检查切割设备的状态和刀具的损耗情况,并及时进行维护或更换;-撤离工作区域,并保持整洁和有序。

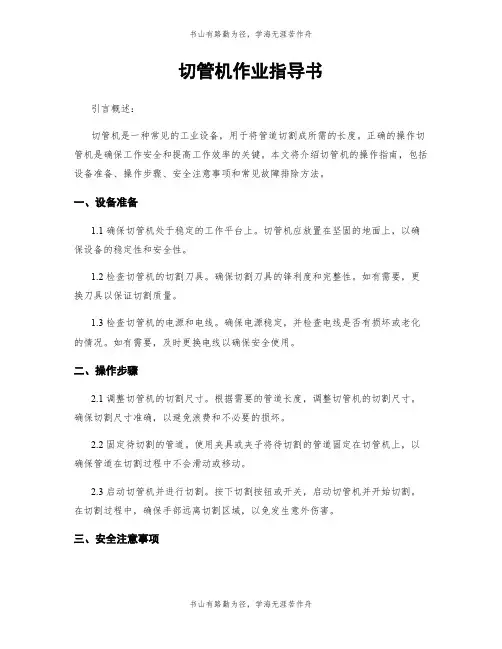

切管机作业指导书引言概述:切管机是一种常见的工业设备,用于将管道切割成所需的长度。
正确的操作切管机是确保工作安全和提高工作效率的关键。
本文将介绍切管机的操作指南,包括设备准备、操作步骤、安全注意事项和常见故障排除方法。
一、设备准备1.1 确保切管机处于稳定的工作平台上。
切管机应放置在坚固的地面上,以确保设备的稳定性和安全性。
1.2 检查切管机的切割刀具。
确保切割刀具的锋利度和完整性。
如有需要,更换刀具以保证切割质量。
1.3 检查切管机的电源和电线。
确保电源稳定,并检查电线是否有损坏或老化的情况。
如有需要,及时更换电线以确保安全使用。
二、操作步骤2.1 调整切管机的切割尺寸。
根据需要的管道长度,调整切管机的切割尺寸。
确保切割尺寸准确,以避免浪费和不必要的损坏。
2.2 固定待切割的管道。
使用夹具或夹子将待切割的管道固定在切管机上,以确保管道在切割过程中不会滑动或移动。
2.3 启动切管机并进行切割。
按下切割按钮或开关,启动切管机并开始切割。
在切割过程中,确保手部远离切割区域,以免发生意外伤害。
三、安全注意事项3.1 穿戴个人防护装备。
在操作切管机时,必须穿戴适当的个人防护装备,如安全帽、护目镜、耳塞、手套等,以保护自身安全。
3.2 注意切割区域的环境。
在切割过程中,应确保切割区域干燥、整洁,并远离易燃物品或其他危险物质,以避免火灾或其他意外事故的发生。
3.3 定期检查切管机的维护情况。
切管机应定期进行维护和保养,包括清洁切割刀具、润滑机械部件等,以确保设备的正常运行和延长使用寿命。
四、常见故障排除方法4.1 切割质量不理想。
如果切割质量不理想,可能是切割刀具不锋利或切割速度过快导致的。
此时,应更换切割刀具或降低切割速度。
4.2 切管机运行缓慢。
如果切管机运行缓慢,可能是电源不稳定或设备部件老化导致的。
此时,应检查电源稳定性并及时更换老化的设备部件。
4.3 切管机发生故障。
如果切管机发生故障,应立即停止使用,并联系专业维修人员进行检修和维护,以确保设备的安全和正常运行。
规范正确的操作方法,处理切管过程中发生的各种问题,生产质量符合规定要求的产品。
转速的要求进行切割。
1、交接班时间: A、B、C 三个班分别为早上 8:00、晚上 16:00、夜里 24:00。
2、交接班地点:一楼切管车间。
3、交接人员:切管操作人员。
4、具体交接流程是:4.1 先带好工作用手套和口罩;4.2 详细问询上班生产的管材规格;4.3 用游标卡尺测量管材的直径、壁厚和椭圆度,看所测数据与实际要求是否相符;4.4 查看测经仪的数据与实际测量的数据是否相符;4.5 用卷尺测量管材的长度是否正确;4.6 目测管材的弯曲度和管面质量(是否有划伤、气线和色线);4.7 将测量数据和拉管机的转速(频率)报告二楼本班班长;4.8 实际数据对照交接表核实无误后,交接双方签字确认,填写《切管车间换班交接表》。
4.9 切管人员在上下班交接后要对设备进行点检,填写《切管工序设备日常点检表》。
四、1、依据《生产计划单》进行管材的切割操作;2、操作人员要观察管材的运行情况;3、在运行下来的管材达到计划要求长度时,开始切管;4、管材切管4.1 直径超过 50mm 的管材切管方法:4.1.1 先用卷尺测量出管材的长度;4.1.2 如下图,然后用记号笔划出切割线;4.1.3 开启除尘开关;4.1.4 如下图,带好防护帽随后用手持切割机对准切割线,绕管材切割一周,切下管材。
4.2 直径小于 50mm 的管材切管方法:4.2.1 根据拉管二楼控制中心通知的管材规格,做好标杆;4.2.2 左手将标杆紧靠管材,依照标杆长度刻度线进行切割;4.2.3 如下图,右手握割管刀,刀头紧贴右手食指第一关节内侧,中指、无名指、小指握住刀杆;4.2.4 如下图,切割时,刀口紧贴管材,和管材呈90°,大拇指在刀口与管材对面按住管材,比较轻缓的用力向一侧切割,此时注意手臂应平行向一侧拉动,不要有向怀中拉动手臂的现象,大拇指和刀头一起离开管材,切痕保持直线;4.2.5 以大拇指轻帖管材切痕的对面,稍向左一点握住管材,另一手向下握住管材,以上面的手在切痕处做支点,轻轻向自己的方向掰下管材,要保证管口平整。

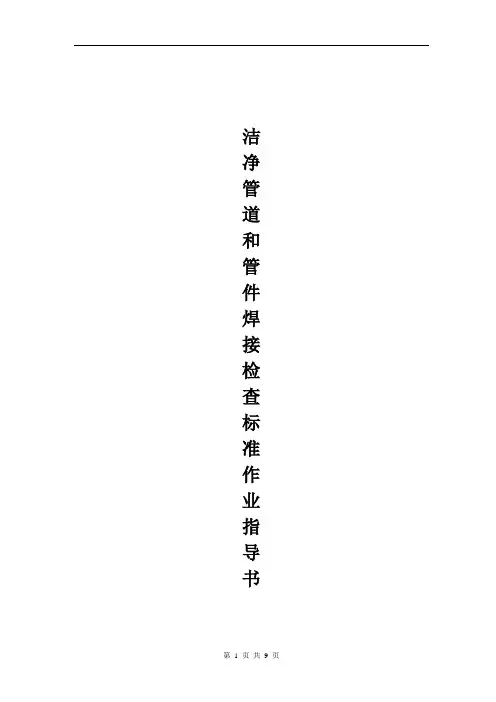

洁净管道和管件焊接检查标准作业指导书说明:现场洁净管道的焊接施工检查控制,严格参照本控制要项执行,并参照国家规范及工艺标准的相关规定,确保洁净管道的焊接施工质量符合设计要求。
公司承建的制药类项目工程都需要经过GMP验证,尤以核心系统的洁净工艺管道的焊接施工控制,对于工程实施的过程质量、过程记录和酸洗钝化要求都很严格,需要我们在项目上加强检查和管理,需要我们加强对现场施工过程的检查和过程资料要及时规范的检查。
1.焊工应经相关劳动部门培训合格,并持有特种作业操作证。
有必要时,焊工应提供相应的洁净管道自动焊接培训的证明材料。
2.施工开始前专业工程师负责提交各相关施工方案,并在各工序作业前分工序做专业技术交底。
提交的方案包括:洁净管道施工方案、洁净管道焊接程序、内窥镜检测程序、洁净管道试压方案、酸洗钝化方案,工序前没有完成方案和交底的不得开工。
3.依据设计要求和该项工艺的专业要求,对所有参加该专项洁净管道施工的全部人员进行专项质量培训,明确作业要求,明确正确做法。
4.要求施工单位的专业工、机具配备齐全。
除常规配套工机具(如GF切割锯、钨棒打磨机、对口夹具、洁净充气管等)以外,如下关键专业工机具必须到场:1〞以下平口机、1〞以上平口机、合金钢锉刀或不锈钢锉刀、扭力扳手(拆装隔膜阀使用)、内窥镜、洁净分气缸、专用管刀、电源稳压器等。
(附工具图片示例)5.洁净管道的材料放置和管道的预制,项目上必须设置符合要求的专用洁净房间。
(不锈钢超纯气体管道的焊接时,洁净房间内要配装FFU空气过滤装置)6.焊接气体的确认,洁净管道焊接气体须使用99.9996%以上的高纯氩气,供应方要提供检测报告和合格证,并经过实际焊接试验来验证气体的纯度。
通过观察焊缝的内表面确认气体纯度是否符合要求,内壁焊缝和热影响区不变色为最佳保护效果。
7.全自动氩弧焊机的焊接样件确认,每种规格的管子都要在正式焊缝焊接前预先做出合格的焊接样件,确定各焊接参数。

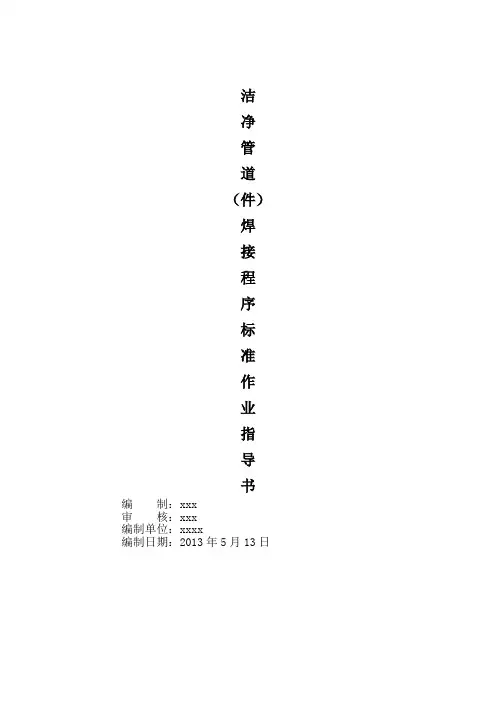

洁净管道(件)焊接程序标准作业指导书编制:xxx审核:xxx编制单位:xxxx编制日期:2013年5月13日Issued by/作者:Title/职位Signature/签名Company /公司Date/日期Reviewed by/审核:Title/职位Signature/签名Company /公司Date/日期Approval by/批准:Title/职位Signature/签名Company /公司Date/日期Revision Control/版本控制Revision/版本Change/变更Date/日期Initials/首字母01 New document/新文件TD目录1.适用范围 (3)2.文件描述 (3)3.总要求 (4)A.概述 (4)B.焊缝目测检查 (4)C.焊缝检测标准 (5)D.文件 (11)E.管道焊接检查记录 (12)1.适用范围本文件适用于海普瑞药业股份有限公司酒精车间纯水改造及纯蒸汽系统增加使用点项目。
2. 文件描述本文件是对海普瑞药业股份有限公司酒精车间纯水改造及纯蒸汽系统增加使用点项目的施工作业计划进行明确。
3. 总要求A.概述在此规范范围内的焊接点必须符合GMP和ASME BPE标准。
该规范包括了使用自动焊接机或手动TIG设备进行的不锈钢焊接。
除个别位置确实不能使用自动焊焊接外,本项目管道基本采用自动焊机进行焊接。
每天在正式焊接前,应用同一材料进行试件焊接,经检查合格后才能正式焊接。
所有焊机必须专人操作,更换操作人员时必须先做试件,合格后才能正式施工。
在焊接不同管径及壁厚前,应先用相同的材料做附件,确定自动焊机的电流、氧气流速、焊速等参数后并将其记录。
当施工现场有风或其他原因造成的空气流动.会使保护气体偏离被保护熔池.使保护效果变差.应采取遮挡措施。
焊接和准备、制造及安装用的工具应该是不锈钢或者是合格的合金钢,清洁无油脂、无污染;切割油不含硫,除非在焊接前将管道表面或内部的油全部清洗干净。
切割岗位作业指导书一、操作员须知1、在操作前必须戴上个人防护装备,包括安全鞋、安全帽、手套、防护眼镜和防尘口罩。
2、严格按照操作规程和安全操作规定进行作业,不得超负荷、超速、超程度作业。
3、对操作设备认真检查,必须核对机器状况是否正常,并时常检查并及时发现问题。
4、确认作业范围,避免误伤。
5、及时警示或报告存在的危险现象,并迅速采取措施。
6、严禁在作业现场吸烟、喧哗等影响安全和工作效率的行为。
7、作业后,必须清理加工物、工具和材料等,恢复现场安全卫生,并关闭设备。
二、工具、设备及安全规定1、切割机要设立防护装置和警示卡,在不使用时应将开关切断并保持良好的防护状态。
2、切割刀刀片应保持锋利,定期检查刀片的完好性和损伤程度是否在正常范围内。
3、各种设备的电气安装、接地、接线等必须符合安全规范,保证漏电保护安全可靠,不得有零散线悬挂在现场。
4、对电动自动切割机等高危设备,应设置相应的安全防护装置,确保工作过程中不会对人员的生命安全造成威胁。
5、操作员应认真履行电气安全操作规定,并对设备进行日常安全检查。
6、技术人员要经过专业培训和考核合格后才能进行相关设备的维修和操作。
7、禁止在禁止区域进行操作和触碰设备上的高压电缆,以及任何悬空物和危险场所。
三、操作示范1、进行设备操作前,必须确保自己的身体健康、具备相应的安全知识和操作技能,并核查设备状态。
2、切割过程中,要保持适度的切割速度,以避免对设备的耗损,还要密切关注加工材料的状态。
3、在切割的时候,应当穿着防护服,并戴上手套和护目镜等防护装备,以保护自己的人身安全。
4、切割时要保持稳定,尽可能地避免设备晃动和振动,同时应该确保切割刀片的正常运转,使其切割出来的材料更加完整。
5、在切割过程中,要时时观察和检查设备的安全防护措施是否完好,如果出现故障或异常现象,要立即停止切割,及时进行修理和处理。
四、安全注意事项1、严格按照操作手册和安全规定进行操作,特别是加工范围的确认和材料处理流程的安排。
切割工艺作业指导书介绍切割工艺是一项重要的操作,要求操作人员具备一定的技能和知识,以确保安全和高效的工作。
本作业指导书旨在提供切割工艺的正确操作步骤,以帮助操作人员进行准确的切割。
准备工作在开始切割之前,操作人员应该做好以下准备工作:1. 确保工作区域清洁整齐,没有杂物和障碍物;2. 检查切割设备和工具是否正常工作,如切割机、切割刀具等;3. 穿戴适当的个人防护装备,如手套、护目镜和防护服;4. 确定要切割的材料类型和尺寸,并准备好相应的切割方案。
切割步骤按照以下步骤进行切割操作:1. 根据切割方案设置切割设备的参数,如切割速度和切割压力;2. 将要切割的材料固定在切割台上,确保稳定性和安全性;3. 按照切割方案的要求,将切割刀具对准材料的切割位置;4. 慢慢调整切割机的启动按钮,开始切割过程;5. 保持切割机的运行平稳,避免过度施加压力;6. 在切割过程中,观察切割线是否准确,如有偏差及时调整切割方向;7. 切割完成后,关闭切割机,等待切割刀具停止旋转;8. 小心取下切割好的材料,注意防止手部受伤;9. 清理切割设备和工作区域,确保安全和整洁。
安全注意事项切割操作涉及到高温、高速和锋利的切割刀具,务必注意以下安全事项:1. 切割时要保持集中注意力,避免操作过程中的分心行为;2. 不要将手部或其他身体部位靠近切割设备,以防止意外伤害;3. 切割时要保持切割区域周围的空间,避免他人靠近;4. 在切割后不要立即触摸切割刀具,等待其冷却后再进行清理和维护;5. 使用防护设备,如手套和护目镜,保护自己的安全;6. 研究和遵守切割设备的操作手册,确保正确和安全的操作。
以上是切割工艺作业指导书的内容,请操作人员按照指导进行切割操作,以确保安全和高效的工作。
Project:
Package No.:Revision:PackageNo.:
洁
净
管
道
切
割
程
序
标
准
作
业
指
导
书
Project:
Package No.:Revision:PackageNo.:Title/职位Signature/签名Company /公司Date/日期
Reviewed by/审核:
Title/职位Signature/签名Company /公司Date/日期
Approval by/批准:
Title/职位Signature/签名Company /公司Date/日期
Revision Control/版本控制
Revision/版本Change/变更Date/日期Initials/首字母
01 New document/新文件TD
目录
Project:
Package No.:Revision:PackageNo.:
1.适用范围 (4)
2.文件描述 (4)
3.总要求 (4)
4. 制作指导规范书 (4)
Project:
Package No.:Revision:PackageNo.:
1.适用范围
本文件适用于xxx纯水改造及纯蒸汽系统增加使用点项目。
2. 文件描述
本文件是对xxx纯水改造及纯蒸汽系统增加使用点项目的管道切割施工作业计划进行明确。
3. 总要求
在洁净系统安装过程中,配管的时需要长短不一的管段,而管口平整度对管道的焊接坡度有着直接的影响,切管下料是整个洁净系统的第一步,所以对管道的切割技术规范是有严格的要求和标准的作业规范
管道的传统切割方法主要是依靠手工剧割,锯床剧割,滚轮挤压,砂片切割和气焊切割等,这些的切割方法在不同的程度上都存在切割效率低下,人工劳动强度,工作环境差的缺点。
而且有的方法还存在着锥形切口,切口粗糙不平,切片与管道接触的地方会产生高温直接破卫生级洁净管道的内部结构。
传统的工艺除了切口不平整意外,还存在噪声大,不易在现场施工,特别是在易燃易爆物品附近作业,切割所产生的火花存在引燃的隐患,对施工以及安全生产极为不利。
应业主要求,本着对工程质量目标的准则,对洁净管道系统安装下料的工易工序,必须采用专门的卫生级管道切管机进行作业,来确保工程质量。
4. 制作指导规范书
下条款是对下料切管制作的指导规范:
在此规范围内的必须符合GMP相关的认证要求。
将不锈钢管搬到切管机的停料台上,注意保护管道外壁的保护
在停料台上做好管道长度记录刻点,然后将管道推到切管机卡吼处
Project:
Package No.:Revision:PackageNo.:
调整好切管机的上下高度以及左右长度,伸出的来的位置则被切掉
锁紧夹紧装置,固定管道,确保管道在切割过程中不位移,不变形,
保证切口平整
开启电源,是切片动作,切片旋转
推起切管机把手,是切片接触管道外壁,然后把着手把柄做360°旋
转
切断后,切片自动离开管道外壁,手把柄复位
停止电源,切割停止
夹紧装置放松,取出管道
最后用扁锉对切口做磨平处理
整个切割作业完成。
