物理九年级全一册 第十八章 综合能力测试卷

给我一个支点，可以撬起整个地球。

——阿基米德《电功率》检测题一、单选题1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2W B．9V，1.5W C．10V，2W D．10V，1.5W2．下列用电器中，利用电流热效应工作的是A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯3．甲、乙两个灯泡的铭牌分别是“220V 25W”和“220V 100W”，若两灯灯丝材料、长度相同，关于这两个灯泡的描述正确的是( )A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大4．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6W B．2.4W C．3.4W D．4.0W5．本学期由于新冠肺炎疫情的原因，我市将学期结束时间推迟至7月18日。

学校考虑到7月份的高温天气对学习的影响，决定为全校40个教室每个教室装上2个立式空调。

采购方案甲打算购买的能效等级3级，能效比为3.0，额定输入功率为2000W的空调（能效比是指空调器在制冷运行时，制冷量与有效输入功率之比，能效等级越高，相同情况下越节能）。

而采购方案乙则打算购买能效等级1级，能效比为4.0的空调。

若教室内所需的制冷量相等，每个教室按照每天工作8小时计。

则这个学校如果按照乙方案实施，可以比甲方案每天节约多少电能。

（）A．32kW h⋅B．160kW h⋅C．320kW h⋅D．640kW h⋅6．下列几个家用电器中，工作时把电能全部转化为内能的是（）A．收音机B．电子手表C．电视机D．电饭煲7．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是A．此实验在探究电热Q与电阻R是否有关B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．通电后，A管的液面将会比B管的液面高8．下列数据最符合实际的是A．一瓶标有“550ml”未开封的矿泉水，其中水的质量约为1kg B．温水的温度为40℃C．家用轿车发动机的最大功率0.1kW D．北京二环路全长约为2.8km9．把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，下列说法中正确的是（）A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率10．下列对生活中一些物理量的估测，不正确的是（）A．家用节能灯正常工作时，功率大约是20WB．家用电热水壶正常工作时的电流约为4AC．对人体安全的电压是36VD．空调正常工作1小时消耗的电能大约为63.610J11．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（）A．人正常心跳一次的时间约2sB．中学生的课桌高约为1.5mC．一个中学生的质量约为5kgD．挂壁式空调的额定功率约1.2kW12．如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（）①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。

人教版九年级全一册物理第十八章电功率单元练习题一、单选题1．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列物理量中变小的是（）A．电视机两端的电压B．干路中的电流C．电路的总电阻D．电路的总功率2．甲灯标有“6V，3W”，乙灯标有“6V，9W”。

将它们串联后接在电源上，其中一个灯泡能正常发光。

下列说法正确的是（）A．正常发光的灯泡是乙灯B．在材料和长度相同时，乙比甲灯丝细C．两灯的总功率是10WD．电源电压是8V3．如图选一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（）A．电路中的电阻变大，灯泡实际功率变大B．电路中的电阻变小，灯泡实际功率变大C．电路中的电阻变大，灯泡实际功率变小D．电路中的电阻变小，灯泡实际功率变小4．甲、乙两灯并联接在同一电源上，通过甲、乙两灯电流之比是2：1，则下列说法正确的是（）A．电压之比1：2B．实际功率之比2：1C．电阻之比1：1D．亮度相同5．如图是探究焦耳定律实验的装置图，下列说法正确的是（）A．图示实验可探究电流通过导体产生的热量与电阻大小的关系B．通过液面高度差来反映热量的多少，运用了类比法第1页共20页C．R1的电功率比R2的大D．通电时间相同，右侧U形管中液面高度差较大，说明电流通过R2产生的热量比R1多6．标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。

闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．0.25A~0.6A1V~2V B．0.3A~0.5A1V~1.5VC．0.25 A~0.5A 1.5V~2V D．0.25 A~0.5A1V~2V7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮D．无法判断8．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220伏的电路中，甲灯比乙灯亮D．将甲灯接入110伏电路中，它的实际功率为50瓦9．如图所示，当开关闭合时，电动机正常运转，电压表V1、V2的示数分别为10V和4V，已知电动机M 的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（）A．R两端的电压为6V B．通过电动机的电流为6A第2页共20页第 3 页 共 20 页C ．电动机的电功率为6WD ．电路转化为内能的功率为4W10．小明同学按如图所示电路连接电学器材进行电学实验。

九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）一、单选题1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（）A．电流表示数显示身高，身高越高示数越大B．电压表示数显示身高，身高越高示数越大C．身高越高，R消耗的电功率越小D．身高越高，电路消耗的总功率越大2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．电压表的示数变化范围是“0~3 V”B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”C．小灯泡的最小功率是0.6 WD．电路总功率变化范围是“1.2~1.8 W”3．小南在网上看到一款外贸出口量较大的家用电饭锅。

在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。

他的判断是根据该电饭锅的（）A．电功率B．电压C．电流D．电阻4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903 kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8W，0.054W B．3.6W，0.108WC．648W，0.0194W D．0.6W，0.018W6．如图为某居民家的电能表铭牌。

只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（）A．空调机B．液晶电视机C．排风扇D．节能灯7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．电路消耗的总功率变小，电压表示数不变C．灯泡亮度不变，电压表示数不变D．电路消耗的总功率变大，电压表示数变小8．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，在额定电压下通电10min产生的热量为（）A．4×102J B．2.4×104J C．2.2×103J D．1.32×105J9．一位电视台记者在讲到某工厂上半年节电5000kW h 的时候，手举一只理发用的电吹风说：“这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000 个这样的电吹风。

第十八章 专题训练 电功率综合计算1.小泽家有一新型的电热足浴器．其铭牌上的部分信息如下．（1）求电热足浴器正常工作时的电阻．（2）用这个足浴器将5 kg 的水从20℃加热到40℃，求水吸收的热量．[水的比热容为4.2×103 J /(kg ·℃)]（3）若此足浴器在额定电压下使用，需500 s 才能将（2）问中的水从20℃加热到40℃，求这个电热足浴器的加热效率．（计算结果精确到0.1%）（4）小泽家安装的电能表如图所示．某次小泽断开家中的其他用电器，让电热足浴器单独工作，在1 min 内电能表的转盘转过50 r ，求此时该足浴器两端的实际电压．（电热足浴器阻值不随温度变化而变化）2.图甲为某款新型电饭煲，额定电压为220 V ，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感．图乙为其电路原理图，R 1和R 2为电阻不变的电热丝，S 是自动控制开关．将电饭煲接入220 V 电路中，在电饭煲工作的30 min内，它消耗的电功率随时间的变化如图丙所示．求：额定电压220 V 额定功率1210 W 容积7 L（1）5～10 min，电饭煲的功率．（2）20～30 min，电饭煲产生的总热量．3.有一台热水器有高温、中温、低温三个挡位，内部简化电路如图所示，R1和R2均为电热丝．R1＝88 Ω，R2＝22 Ω．（1）如何控制S1和S2，使热水器处于高温挡．（2）求低温挡正常工作5 min电热丝产生的热量．（3）求中温挡正常工作时热水器的功率．4.如图甲所示为小强家的多功能烘干机，该机有干衣、烘物等功能，图乙为主机内部简化电路图，R1R2为电热丝。

其主要参数如表丙所示。

（1）闭合S1，当S2拨至______时（选填“1、2”或“2、3”或“3、4”），该烘干机处于低热风挡。

（2）求电阻R2的阻值。

（3）小强发现家里的电能表上的一个参数上有污点看不清，某次他只让该烘干机单独工作时，发现高热风挡工作2min内电能表（图丁）的转盘正好转过72圈，则这个参数是多少？这2min内，电热丝R1产生的热量是多少？5.如图甲是电热水龙头，“即开即热、冷热兼用”．如图乙是它的电路原理图，R1、R2为电热丝，其中R2=48.4Ω，通过旋转手柄带动开关S在1、2、3之间接通对应的电路，从而实现冷水、温水、热水之间的切换，不考虑温度对电阻丝的影响，已知该水龙头正常工作放温水时的电功率为1000W。

人教版九年级物理全一册《第十八章电功率》单元测试卷(附答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题(每题3分，共30分)1.自然现象中蕴含着丰富的物理知识。

下列现象中属于液化的是()2.暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。

关于这些现象，下列说法中正确的是()A．“霜”是水蒸气凝华形成的B．“霜”的形成需要吸热C．“白气”是棒冰升华形成的D．“白气”的形成需要吸热3. 如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是()A．固态酒精是非晶体B．在－117 ℃时，酒精一定处于液态C．酒精温度计可以用来测量沸水的温度D．酒精在沸腾过程中吸热但温度不变4.《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上(如图所示)。

给墙壁烤火能加快湿纸变干的主要原因是()A．升高了湿纸的温度B．增大了湿纸的表面积C．改变了湿纸中的液体种类D．加快了湿纸表面的空气流动5.已知氧气、氮气和氨气的沸点分别为－183 ℃、－196 ℃和－33.4 ℃，将三种气体在常温下混合后逐渐降温至－195 ℃，在降温的过程中，它们是否液化及液化的先后次序是() A．都要液化，氨、氧、氮B．都要液化，氮、氧、氨C．氧不液化，氨、氮D．氮不液化，氨、氧6. 我国劳动人民常在生产生活中运用科学知识解决实际问题，下列科学知识解释错误的是()A．冬天口中呼出的“白气”实际上是小水珠，不是水蒸气B．舞台上的云雾是干冰升华成的二氧化碳气体C．北方冬天在菜窖里放几桶水，利用了水凝固放热D．新疆坎儿井利用地下水管引水，减少了水在输送过程中的蒸发7. 小明通过正确操作用体温计测量了自己的体温，如图所示。

以下说法正确的是()A．小明的体温正常B．体温计的分度值是0.1 ℃C．第二天，小明可用该体温计直接测量体温D．若要给该体温计消毒，可把它放在标准大气压下的沸水中8. 在试管中放少量碘，塞紧盖子放入热水中。

第十八章电功率练习一1、以下实例中，不属于电能转化为内能的是（）A、用电饭锅煮饭B、用电烙铁焊接工作C、用电熨斗熨衣服D、用电动机带动水泵2、关于电工，下列说法中正确的是（）A、电流做工的过程，是其他形式的能转化为电能的过程B、电流通过导体做功越多，消耗的电能也越多C、电功表示电流做功的快慢D、千万时是电功率的单位，焦耳是电功的单位3、电流通过一台电动机时产生的热量是12000J，动能是36000J，电流做功为（）A、12000JB、36000JC、24000JD、48000J4、如图为一个电能表的正面照片，下列说法不正确的是（）A、该电能表的标定电流为10AB、该电能表应在220V的电压下使用C、该电能表应在50Hz的交流电路中使用D、接在该电能表上的用电器，每消耗2KW•h的电能，电能表上的转盘转600转5、电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r6、小丽用电能表测算家里电饭煲煮饭和保温时每小时的用电量分别为多少．她家电能表的表盘如图所示．小丽按合适的比例将米和水放入电饭煲中，然后将电饭煲接入电路．煮饭时，小丽通过手表观察到电能表表盘边缘上红色标记转过1圈所用时间为6s．待保温时，通过手表观察电能表表盘边缘上红色标记转过一圈所用时间为1min。

请回答：（1）小丽将电饭煲接入电路中测算电饭煲煮饭和保温时每小时的耗电量应注意什么问题？（2）根据小丽实验观察的数据，她家的电饭煲煮饭和保温时每小时的耗电量分别为多少？由此可看出什么？7、下列关于电功率的说法正确的是（）A、用电器在相同时间内消耗的电能越多，电功率越大B、串联的几只灯泡工作时，电阻大的消耗的功率小C、电功率是表示电流做功多少的物理量D、灯泡两端所加的电压不等于额定电压时，消耗的功率可以等于额定功率8、额定电压为6V的灯泡，正常发光时通过灯丝的电流是2A，则该灯泡的额定功率是 W 。

人教版九年级物理全一册《第十八章电功率》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，下列用电器主要利用电流的热效应工作的是（）A．电热水壶B．电风扇C．洗衣机D．抽油烟机2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P 自a向b移动的过程中，下列说法正确的是（）A．电压表V1的示数不变B．电流表A的示数变小C．电路消耗的总功率变小D．电压表V2的示数与电流表A的示数之比变小3．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响。

下列说法中正确的是（）A．串联时，甲、乙两灯都能正常发光B．串联时，甲灯比乙灯亮C．并联时，通过甲、乙两灯的电流相等D．并联时，甲灯比乙灯亮4．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

下列说法正确的是（）A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10AC．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J 5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。

已知电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．如图所示电能表，表盘上标有600revs/（kW⋅h）的字样。

第十八章专题训练多挡位电热器综合计算1．图（a）（b）所示是家用电热煮茶壶的铭牌及电路原理图。

通过开关S 的闭合或断开实现“加热”和“保温”两种状态的转换，电阻R1和R2为保护电阻或加热电阻。

①该电热煮茶壶在“加热”状态下正常工作，将1kg的水温度从20℃升高到40℃，求水吸收的热量Q吸。

[c水=4.2×103J/（kg·℃）］②由铭牌可知，电热煮茶壶“加热”状态下正常工作时的额定功率为880 W，求“加热”状态时电路中的电流I。

③小汇和小佳讨论保护电阻是电阻R1还是电阻R2时，有了两种不同的观点，小汇认为保护电阻为电阻R1，小佳认为保护电阻为电阻R2，请指出哪位同学观点是正确的并求出保护电阻的阻值。

2．如图是两挡电炖锅及其简化电路图，铭牌上标有“220V 1000W”字样，一次性可装入2kg的食材，若食材的比热容为4×103J/(kg•℃)。

打开电炖锅，10min可将2kg食材从40℃加热到100℃。

那么计算：（1）2kg食材从40℃加热到100℃，吸收多少热量？（2）电炖锅加热食材的效率为多少？（3）若R2的电阻为60.5Ω，则电炖锅的低挡功率有多大？3．如表所示为某电烤箱的铭牌，图中虚线内是电烤箱内部的简化电路图，R1和R2均为电热丝，电烤箱开关接1时是低温挡，接2时是高温挡。

求：××牌电烤箱额定电压220V高温挡1100W额定功率低温挡440W（1（2）在低温挡正常工作10min，电路消耗的电能多少J?（3）若仅将低温挡功率减小到220W，请计算说明此时电路中电热丝R1和R2的阻值。

4．如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。

触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。

（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。

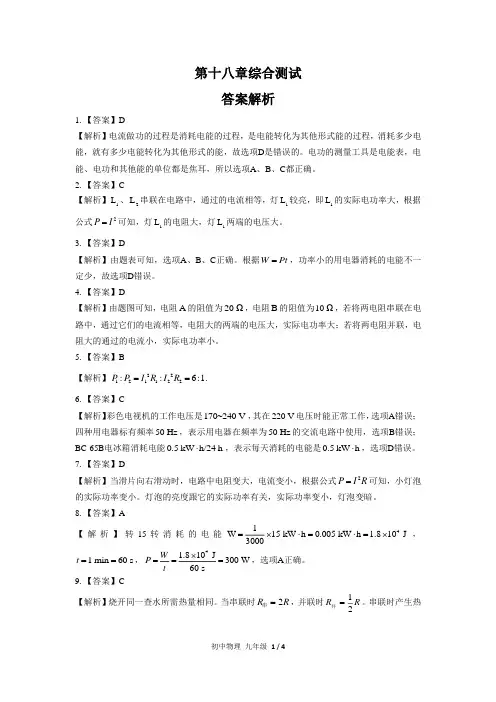

第十八章综合测试答案解析1.【答案】D【解析】电流做功的过程是消耗电能的过程，是电能转化为其他形式能的过程，消耗多少电能，就有多少电能转化为其他形式的能，故选项D 是错误的。

电功的测量工具是电能表，电能、电功和其他能的单位都是焦耳，所以选项A 、B 、C 都正确。

2.【答案】C【解析】1L 、2L 串联在电路中，通过的电流相等，灯1L 较亮，即1L 的实际电功率大，根据公式2P I =可知，灯1L 的电阻大，灯1L 两端的电压大。

3.【答案】D【解析】由题表可知，选项A 、B 、C 正确。

根据W Pt =，功率小的用电器消耗的电能不一定少，故选项D 错误。

4.【答案】D【解析】由题图可知，电阻A 的阻值为20 Ω，电阻B 的阻值为10 Ω，若将两电阻串联在电路中，通过它们的电流相等，电阻大的两端的电压大，实际电功率大；若将两电阻并联，电阻大的通过的电流小，实际电功率小。

5.【答案】B【解析】22121122::6:1P P I R I R ==.6.【答案】C【解析】彩色电视机的工作电压是170~240 V ，其在220 V 电压时能正常工作，选项A 错误；四种用电器标有频率50 Hz ，表示用电器在频率为50 Hz 的交流电路中使用，选项B 错误；BC-65B 电冰箱消耗电能0.5 kW h/24 h ⋅，表示每天消耗的电能是0.5 kW h ⋅，选项D 错误。

7.【答案】D【解析】当滑片向右滑动时，电路中电阻变大，电流变小，根据公式2P I R =可知，小灯泡的实际功率变小。

灯泡的亮度跟它的实际功率有关，实际功率变小，灯泡变暗。

8.【答案】A【解析】转15转消耗的电能41W 15 kW h 0.005 kW h 1.810J 3000=⨯⋅=⋅=⨯，1 min 60 s t ==，4 1.810J 300 W 60 sW P t ⨯===，选项A 正确。

9.【答案】C【解析】烧开同一查水所需热量相同。

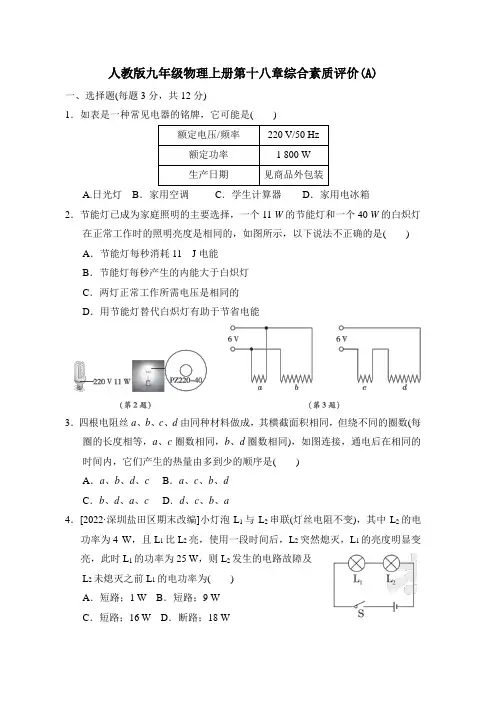

人教版九年级物理上册第十八章综合素质评价(A)一、选择题(每题3分，共12分)1．如表是一种常见电器的铭牌，它可能是()额定电压/频率220 V/50 Hz额定功率 1 800 W生产日期见商品外包装A.日光灯B．家用空调C．学生计算器D．家用电冰箱2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是() A．节能灯每秒消耗11 J电能B．节能灯每秒产生的内能大于白炽灯C．两灯正常工作所需电压是相同的D．用节能灯替代白炽灯有助于节省电能3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是()A．a、b、d、c B．a、c、b、dC．b、d、a、c D．d、c、b、a4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及L2未熄灭之前L1的电功率为()A．短路；1 W B．短路；9 WC．短路；16 W D．断路；18 W5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。

(结果保留2位小数)6．[2022·深圳福田区期中]生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。

7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。

第十八章《电功率》检测题一、单选题1．如图所示是电学中常见的电路图，在A、B两点间分别接入下列选项中加的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）A．探究电流与电压的关系———改变定值电阻．．．．两端电压B．探究电流与电阻．．的关系——调节电阻两端电压成倍数变化C．测量定值电阻．．．．的阻值——保持定值电阻两端电压不变D．测量小灯泡．．．的电功率——改变小灯泡两端电压，求平均电功率2．图甲是小灯泡L和电阻R的I﹣U图像。

将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。

电源两端电压保持不变，下列说法中正确的是（）A．电源电压为3VB．只闭合S1时，小灯泡L的电阻为2ΩC．再闭合S2后，电流表的示数增加0.5AD．再闭合S2后，在1min内电阻R产生的热量为48J3．小明在探究某个科学问题时，把阻值恒定为R1、R2（R1=R2）的两段电热丝分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的两种不同液体，并连接成如图所示的实验电路，实验中所用温度计完全相同。

则下列说法正确的是（）A．该装置可用来探究物质的吸热能力跟物体的种类是否有关B．该装置可用来探究物质的吸热能力跟物体的质量是否有关C．该装置可用来探究电流通过导体产生热量跟导体的电阻是否有关D．该装置可用来探究电流通过导体产生热量跟导体中的电流是否有关4．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（）A．若两灯正常工作，则甲、乙灯泡串联B．若两灯串联，则电流通过甲、乙灯泡做功一样多C．若两灯串联，则电流通过乙灯泡做功较快D．若两灯并联，电路两端允许加的最大电压是6V5．如图所示电路，电源电压保持不变。

闭合开关，当滑动变阻器的滑片P从一端滑到另一端的过程中，两个电阻的U～I关系图像如图所示。

第十八章专题训练测量小灯泡的电功率1．某同学在做“测定小灯泡额定功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。

（1）用笔画线代替导线完成实物电路的连接，按照图甲连接电路。

（要求：连线不得交叉，电压表量程要正确）；（2）检测电路连接无误后，闭合开关后S，小灯泡不亮，电压表有示数，电流表指针几乎不动。

产生这一现象的原因可能是_________；（3）排除故障后，通过移动滑片记录了多组数据，并绘制成如图乙所示的I﹣U图像。

根据图像可知小灯泡的额定功率是_________W。

该图像不是直线；主要原因是_________。

（4）现只将该小灯泡与一个10Ω的定值电阻串联后，接入3V电路，电压表示数如图丙所示，此时小灯泡的实际功率是_________W。

2．为测量额定电压为2.5V的小灯泡的电功率，小阳连接了如图甲所示的实验电路。

（1）该实验的原理是________；（2）请你根据图甲所示的实物电路连接情况在虚线框内画出相应的电路图；（3）电路连接正确后，闭合开关S，调节滑动变阻器的滑片P到某一位置，此时电压表、电流表示数如图乙所示，则此时小灯泡两端的电压为_________V，小灯泡的电功率为_________W；（4）若想测量小灯泡的额定功率，应在图甲、图乙的基础上把滑片往________移动。

（选填：“左”或“右”）3．小阳为测量额定电压为2.5V的小灯泡在不同电压下的电阻，连接了如图所示的电路。

（1）闭合开关前，滑动变阻器的滑片P应放置在_____端；（选填：“左”或“右”）（2）小阳发现开关闭合之前电流表的指针在零刻线左侧，小红认为电流表正负接线柱接反了，小华认为电流表没有调零，你认为________（选填：“小红”或“小华”）的说法正确；（3）上述问题解决后，闭合开关，发现小灯泡不发光，电压表、电流表均有示数，则此时应该进行的操作是________；（4）实验记录及相关计算量如上表所示，则表中空格处为________Ω；（5）利用该实验电路还可以进行的实验有：_________。

人教版2020年九年级全一册第十八章综合能力测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示是电阻甲、乙的I-U图像，下列说法正确的是A．甲的电阻随其两端电压的增大而减小B．当乙两端的电压为0时，乙的阻值为0C．将甲、乙并联在电源电压为4 V的电路中，通过干路的电流为0.3 AD．将甲、乙串联在电源电压为4 V的电路中，甲消耗的电功率为0.15 W2 . 如图所示是电阻甲和乙的U-I图象，下列说法正确的是A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.2AD．甲、乙串联在电路中，当电路电流为0.2A时，电路总功率为1.2W3 . 关于串、并联电路，下列说法正确的是A．串联电路总电阻的倒数等于各电阻倒数之和B．串联电路电流处处相等C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和4 . 甲、乙两只节能灯消耗的电能之比为，所用时间之比是，则甲、乙两灯的电功率之比是（）A．B．C．D．5 . “爱物理，爱生活”，对一些生活常识的认知是科学素养的重要方面，下列对一些生活中的相关物理量估测比较贴近事实的是A．一袋普通方便面的质量大约为100gB．城市公交车速度约为50m/sC．人沐浴时水的温度约为60℃D．家用电饭锅加热时的功率约为100w6 . 在如图所示的电路中，小灯泡电阻保持不变，当滑动变阻器R的滑片由中点向右移动时，下列判断正确的是A．电流表示数变大B．电压表示数变大C．总电阻变大D．灯泡变暗7 . 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。

下列说法正确的是（）A．通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B．通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C．该实验装置是为了探究电流产生的热量与电流大小的关系D．R3在本实验中主要起到分流的作用，在此实验过程中不会发热8 . 某用户的电能表在三月底抄表时的示数为0268 7，到四月底抄表的示数为0352 9．则用户4月份用电为A．352.9度B．268.7 J C．84.2度D．84.2 J9 . 如图所示的四个电路中，电源电压相同，电阻R1<R2 ,在相同时间内四个电路的电功率由大到小的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁10 . 在如图所示的电路中。

九年级物理全一册第十八章《电功率》综合检测卷-人教版（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 小明家上次查看电能表示数为 ,本次查看时电能表读数如图所示,则下列说法正确的是( )A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min,则电能表的铝盘转600转D.这个电能表的额定功率为2 200 W2. 根据额定电压为 2.5 V的小灯泡的I-U图像(如图所示)分析,下列结论正确的是( )A.当小灯泡两端的电压为0 V时,其电阻为0 ΩB.当通过小灯泡的电流为0.1 A时,其实际功率为0.1 WC.通过小灯泡的电流与其两端的电压成正比D.小灯泡的额定功率为0.625 W3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 在如图甲所示的电路中,分别把定值电阻R1、R2(R1>R2)接入A、B之间进行实验,并根据电流表和电压表示数画出A、B之间电阻的P-U图像,如图乙所示.如果把R1和R2并联后接入A、B之间进行实验,同理,可以在图乙中画出A、B之间电阻的P-U图像③.则图像①所对应的电阻和图像③所在的区域分别是 ( )A.R1和ⅠB.R1和ⅢC.R2和ⅠD.R2和Ⅲ5. 如图,电源电压恒为4.5 V, 的量程为“0~0.6 A”, 的量程为“0~3 V”,灯泡上标有“2.5 V 1.25 W”(不考虑灯丝电阻变化),滑动变阻器R的规格为“20 Ω 1 A”.闭合开关,在保证电路安全的情况下,移动滑片P的过程中( )A. 的示数最大为0.6 AB.灯泡的最小功率为0.12 WC.电路的最大总功率为2.7 WD.滑动变阻器接入电路的最小电阻为4 Ω二、填空题(每空2分,共20分)6. 如图所示,电热水壶上标有“220 V 1 800 W”,小明发现烧水过程中热水壶的发热体部分很快变热,但连接的电线却不怎么热,这是因为导线的电阻比发热体的电阻.在额定电压下,烧开一壶水用时3 min 20 s,这段时间内电热水壶发热体产生的热量为J.7. 某手机电池的容量为4 200 mA·h,电压为3.7 V.用一个标有“输出5 V 4 A”的快速充电器,将手机电池从零电量充满,充电效率为84%,需要min.快充充电线比普通手机充电线要粗一些,这是因为正常工作时,通过快充充电线的较大. 8. 如图,灯L标有“4 V 2 W”,R=20 Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为A,通电1 min 电路中产生的热量为J.9. 灯A标有“220 V100 W”字样,灯B标有“220 V25 W”字样,设它们的电阻不随温度的变化而变化,如果将它们串联起来,接在220 V的电路中,A灯两端的电压为V,A与B的电功率之和为W.10. 如图甲所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从a端移动到b端的整个过程中,电流表示数I与电压表示数U的关系图像如图乙所示.则定值电阻R1的阻值为Ω;当变阻器的滑片P处于a端时,定值电阻R1的电功率为W.三、实验探究题(第11小题9分,第12小题14分,第13小题14分,共37分)11. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R R乙.甲和猜想一:通电时间相同时,电热跟电流的大小有关,电流越大电热越多.猜想二:通电时间相同时,电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .12. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率:P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).13. “西电东送”是将我国西部发电厂发出的电传输到我国东部.由发电厂输出的电功率是一定的,它取决于发电机组的发电能力.根据P=UI中发电机的功率不变效应,若提高输电线路中的电压U,那么线路中的电流I一定会减小;反之亦然.输电线路的电能损耗主要是输电线的电流热效应,输电线损失的热功率P=I2R,所以采用的输电线的电阻要尽量小.如果线路中电流降低到原来的12,那么线路中损失的热功率就减小为原来的14,因此提高电压可以很有效地降低输电线路中的热功率损失.设发电厂的输出电功率P0=1.1×108 W,输电线路上的总电阻为10 Ω.(1)若采用110 kV的高压输送电能,输电线路的电流I1= A,输电线路损失的热功率P1= W,其与发电厂的输出电功率P0之比P1∶P0= .(2)若采用1100 kV超高压输送电能,输电线路损失的热功率P2= W,其与高压输送电能损失的热功率P1之比P2∶P1= ,所以采用超高压远距离输电可以大大降低输电线路的的损失.(3)若想使输电线路中的热功率损耗为零,还可以采用作为输电线材料.四、计算题(第14小题10分,第15小题13分,共23分)14. 如图所示是某型号的爆米花机的电路图,该爆米花机具有制作和保温的功能.只闭合开关S1时,R1加热,电动机搅拌,开始制作爆米花;只闭合开关S2时,R2保温,防止爆米花变凉.爆米花机的铭牌如表所示.[c玉米=1.2×103J/(kg·℃)](1)将100 g、20 ℃的玉米粒加热到300 ℃成为爆米花时,求玉米粒需要吸收的热量;(2)电阻R1发热,把100 g、20 ℃的玉米粒加热成为爆米花,需要用时5 min,求R1的加热效率;(3)求保温电阻R2的阻值.15. 如图所示,电源电压恒为4.5 V,灯泡L上标有“3 V 1.5 W”字样,滑动变阻器R2上标有“15 Ω 1 A”字样,定值电阻R1的阻值为10 Ω,电流表量程为0~3 A,电压表量程为0~3 V,不计温度对灯丝电阻的影响.求:(1)灯泡正常工作时的电阻.(2)当开关S、S1、S2闭合,S3断开时,电路的最小总功率.(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围.参考答案一、选择题1.C 电能表的两次示数之差就是小明家在这段时间所消耗的电能,W=8 633.5 kW·h-8 543.2 kW·h=90.3 kW·h,A错;电能表是测量家用电器消耗的电能的仪表,B错;“220 V1 000 W”的电热水器正常工作10 min 消耗的电能W'=Pt =1 000 W×10×60 s=6×105J,根据电能表上的参数“3 600 r/(kW·h)”可知,电能表的铝盘转动一转表示用电器消耗的电能W 1=13 600×3.6×106 J=1×103 J,所以该电能表的铝盘转动的转数n =6×105J1×103J =600,C 正确;该电能表所在电路允许同时工作的用电器的总功率P'=UI =220 V×10 A=2 200 W,但这不是电能表的额定功率,D 错.2.D 导体的电阻是导体本身的一种性质,当导体两端的电压为0时,导体的电阻不会为0,故A 错;由题图知,当通过小灯泡的电流为0.1 A 时,小灯泡两端的电压为0.5 V,其实际功率P 实=IU =0.1 A×0.5 V=0.05 W,故B 错;由题图可知,小灯泡的I-U 图像不是一条直线,所以通过小灯泡的电流与其两端的电压不成正比,C 错误;小灯泡的额定电压为2.5 V,由图像可知此时通过小灯泡的电流为0.25 A,故小灯泡的额定功率为P 额=I 额U 额=0.25 A×2.5 V=0.625 W,故选D.3.B 根据R=U I ,可知L 1的电阻小于L 2的电阻,A 错误;两灯串联在3 V 的电源两端时,通过计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C 错误;根据P=I 2R 可知,L 1的实际功率小于L 2的实际功率,因此L 1的亮度比L 2的亮度更小,B 正确,D 错误.4.C A 、B 之间电阻的电功率P=U 2R ,当电压U 相等时,由于R 1>R 2,则P 1<P 2,故①表示R 2的P-U 图像,②表示R 1的P-U 图像;当将R 1与R 2并联后接入A 、B 间进行实验时,A 、B 间的电阻R 并<R 2<R 1,当电压U 相等时,P 并>P 2>P 1,故将A 、B 并联后,A 、B 间电阻的P-U 图像在Ⅰ区域.故选C.5.D 由灯泡的铭牌信息知,灯泡的额定电流I额=P 额U 额=1.25 W2.5 V=0.5 A,灯丝的电阻R L =U 额2P 额=(2.5 V)21.25 W =5 Ω.分析电路图知,灯泡与滑动变阻器串联,电压表测量灯泡两端电压,电流表测电路中的电流,电流表选用0~0.6 A 量程,滑动变阻器允许通过的最大电流为1 A,故电路中允许通过的最大电流为0.5 A,即电流表的最大示数为0.5 A,A 错误;电路的最大总功率P 总=UI最大=4.5 V×0.5 A=2.25 W,C 错误;电路中电流最大时,滑动变阻器连入电路的电阻最小为4.5 V0.5 A -5 Ω=4 Ω,D 正确;滑动变阻器连入电路的阻值最大为20 Ω,电路中的总电阻最大为R 总=R L +R 变=5 Ω+20 Ω=25 Ω,电路中的最小电流I 小=U R 总=4.5 V25 Ω=0.18A,灯泡的最小电功率P 小=I 小2R L =(0.18 A)2×5 Ω=0.162 W,B 错误.二、填空题6.【答案】 小 3.6×105【解析】 用电热水壶烧水时,发热体部分和连接的电线串联,电流相等,通电时间相等,电线不怎么热,即Q 较小,由Q=I 2Rt 可知,导线的电阻小.电热水壶发热体产生的热量Q=W=Pt =1 800 W×(3×60 s+20 s)=3.6×105 J.7.【答案】 55.5 电流【解析】 电池充满电时储存的电能W 储=3.7 V×4 200×10-3 A×3 600 s=55 944 J,由充电效率η=84%可得,充电器消耗的电能W充=W 储η=55 944J84%=6.66×104J ，由W=UIt 可得，选用快速充电器将电池从零电量充满需要的时间t=W 充UI=6.66×104 J5V×4 A =3 330 s =55.5 min .正常工作时,通过快充充电线的电流较大,由于导线有电阻,因此充电过程中导线会产生热量,快充充电线做得粗一些,目的是减小充电线的电阻,使充电过程中导线产生的热量少一些.8.【答案】 0.7 168【解析】 闭合开关S 时,L 和R 并联,电流表测干路中的电流,由L 正常发光可知U=U R =U L =4 V,电流表示数I=I R +I L =U R +P L U L=4 V 20 Ω+2 W4 V =0.7 A;通电1 min 电路中产生的热量Q=W=UIt =4 V×0.7 A×60 s=168 J.9.【答案】 44 20 【解析】 灯A 的电阻R A =U 2P A=(220 V)2100 W =484 Ω,灯B 的电阻R B =U 2P B=(220 V)225 W =1 936 Ω,两灯串联接在220 V 的电路中,灯A 两端的电压U A =R A R A +R B U =484 Ω484 Ω+1 936 Ω×220 V=44 V;A 和B的电功率之和P=U 2R A +R B=(220 V)2484 Ω+1 936 Ω=20 W. 10.【答案】 10 0.1【解析】 闭合开关S,R 1与R 2串联,电流表测电路中的电流,电压表测R 1两端的电压.滑片从a 端向b 端移动的过程中,滑动变阻器连入电路中的电阻变小,故电路中电流变大,电压表示数变大,由题中的I-U 图像可知,当滑片P 在b 端时,电压表的示数为3 V,电流表的示数为0.3 A,则R 1=3 V0.3 A =10 Ω;当滑片P 在a 端时,电压表的示数为1 V,电流表的示数为0.1 A,则此时R 1的电功率为P 1=1 V×0.1 A=0.1 W. 三、实验探究题11.【答案】 (每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(答案合理即可) (2)保持前后两次电阻的大小相同 (3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(答案合理即可) 12.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U额,此时小灯泡正常发光;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0,此时电路中的电流I0=I额=U0R0;③小灯泡的额定功率P额=U额I额=U额×U0R0=U额U0R0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R0两端电压变小,使测得的U0偏小,则测得的额定功率偏小.13.【答案】(每空2分)(1)1 000 1×1071∶11(2)1×1051∶100热功率(3)超导体【解析】(1)由P=UI,可知I1=P0U =1.1×108W110×103V=1 000 A;根据P=I2R可得P1=I12R=(1 000 A)2×10 Ω=1×107 W,则热功率与发电厂的输出功率之比P1∶P0=1∶11.(2)由P=UI可知I2=P0U′=1.1×108W1100×103V=100 A;根据P=I2R可得P2=I22R=(100 A)2×10 Ω=1×105W,则P2∶P1=1∶100,采用超高压远距离输电可以大大降低损失功率,从而降低输电线路的热功率的损失.(3)根据P=I2R可知,如果输电线路的电阻为0,不存在热功率损耗,可采用超导体作为输电线材料.四、计算题14.解:(1)玉米粒需要吸收的热量Q吸=c玉米mΔt=1.2×103J/(kg·℃)×0.1 kg×(300 ℃-20 ℃)=3.36×104 J;(2)W=P加热t时=200 W×5×60 s=6×104 J,η=Q 吸W ×100%=3.36×104 J6×104J ×100%=56%; (3)R 2=U 2P 保温=(220V)222 W =2 200 Ω.15.解:(1)灯泡正常工作时的电阻R L =U 额2P 额=(3 V)21.5 W =6 Ω.(2)当开关S 、S 1、S 2闭合,S 3断开时,灯泡L 被短路,定值电阻R 1与滑动变阻器R 2并联,当滑动变阻器R 2连入电路的阻值最大为15 Ω时,电路中的总电流最小,电路的总功率最小,此时通过R 1的电流I 1=U R 1=4.5 V10 Ω=0.45 A,通过滑动变阻器R 2的电流I 2=U R 2=4.5 V15 Ω=0.3 A, 电路的最小总功率P 最小=U ×(I 1+I 2)=4.5 V×(0.45 A+0.3 A)=3.375 W.(3)当开关S 、S 3闭合,S 1、S 2断开时,R 1断路,灯泡L 与滑动变阻器R 2串联,电压表测滑动变阻器R 2两端电压, 灯泡的额定电流I 额=P 额U 额=1.5 W3 V =0.5 A, 因为灯泡的额定电流I 额=0.5 A,电流表量程为0~3 A,滑动变阻器标有“15 Ω 1 A”字样,所以在确保电路元件安全的情况下,电路中的最大电流为I 最大=0.5 A,此时滑动变阻器连入电路的阻值最小, 电路最小总电阻R 最小=UI最大=4.5 V0.5 A =9 Ω,滑动变阻器R 2连入电路的最小阻值R 2最小=R 最小-R L =9 Ω-6 Ω=3 Ω,因为电压表量程为0~3 V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为U R 2=3 V 时,滑动变阻器连入电路的阻值最大, 此时电路中电流最小,为I 最小=U−U R 2R L =4.5 V−3 V6 Ω=0.25 A, 滑动变阻器R 2连入电路的最大阻值R 2最大=U R 2I 最小=3 V0.25 A =12 Ω,综上所述,滑动变阻器R 2的取值范围为3~12 Ω.。

第十八章电能从哪里来学情评估一、填空题(1～10题3分，11题作图4分，共34分)1．《论衡》中记载：“司南之杓，投之于地，其柢指南。

”如图所示，“柢”即握柄，是磁体的________(填“N”或“S”)极。

(第1题)(第2题)2．如图所示的是用来描绘某磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向________(填“P”或“Q”)处。

3．科学家的每次重大发现，都有力地推动了人类文明的进程。

1820年丹麦物理学家________发现通电导体周围存在磁场，揭示了电和磁之间的联系。

十年之后，英国的物理学家法拉第发现了________现象，从而有了发电机的问世，使整个人类社会进入了电气化时代。

4．有一堆铁粉和一堆铅粉，将两根完全相同的磁铁分别插入其中，提起后的情形如图所示，则甲和乙中，属于铅粉的是________。

(第4题)5．信鸽具有卓越的航行本领，它能从2 000 km以外的地方飞回家，是靠________来导航，若将铜棒绑在鸽子身上，____(填“会”或“不会”)对它的飞行产生干扰。

6. 研究发现人体内部存在磁场，而且人体内部的磁场与地磁场相比很弱，则人体内部磁场的磁感线分布较________(填“疏”或“密”)，人体内部存在磁场的原因可能是______________________________。

7．如图甲所示是小罗同学出去研学时，观察到的指南针的情景。

当指南针静止时上部指向南方，说明指南针的上部是______极，小罗将指南针放在如图乙所示的电磁铁左方，仍呈现如图甲所示的指向，则电源的下部为________极。

(第7题)8．如图所示电路，开关S断开时，电磁铁________(填“有”或“没有”)磁性；闭合开关S，滑动变阻器的滑片P向右移动，电磁铁的磁性将__________(填“增强”“减弱”或“不变”)。

(第8题)9．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁场力的作用而运动，这与________(填“电动机”或“发电机”)的工作原理相同，由于通过线圈的电流是________(填“直流”或“交流”)电，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

九年级物理全一册第十八章电功率综合测试卷姓名 : _____ 班级: ____________ 成绩 : _____一、单选题1. 如图所示中 1、2 是用伏安法分别测定两个阻值不同的定值电阻R1、 R2所得到的电流与电压的关系图线，则它们的阻值大小关系是A．R1>R2 B．R1< R2 C．R1= R2 D．无法判断2. 下面所做的验证性实验中，说法正确的是A．在温度计的玻璃泡上擦上酒精，温度计的示数下降，说明蒸发放热B．在探究影响动能大小因素实验中，使同一小球从斜面不同高度自由滑下，来研究动能与质量的关系C．将小磁针放在通电导体旁，小磁针会发生偏转，说明通电导体周围存在磁场D．探究焦耳定律实验中，在电流和通电时间相同时，电阻越小，电阻产生的热量越多3. 关于家庭电路，下列说法正确的是（）A．工作的用电器越多，电路的总电阻越大B．使用试电笔时，手必须接触试电笔的笔尾金属体C．家庭中的电能表是测量总电功率的仪表D．洗衣机、电冰箱等家用电器使用三线插头是为了节约用电4. 在如图的正比例函数图象中，反映了一些物理量之间的关系，下面的说法中正确的是（）A．浸没在液体中的物体所受浮力与浸入深度的关系B ．同种物质组成的实心物体，其质量与体积之间的关系C ．在压力一定时，压强与受力面积之间的关系D ．同种物质组成的物体，其密度与质量之间的关系5 . 一台电风扇和一个电熨斗，如果使用时消耗电能相同，产生的热量B ． 电 风 扇 较 A ．一样多 多C ．电熨斗较多D ．无法比较6 . 如图所示电路中，电源电压恒定， R1:R2=2:1 。

S 闭合后，若通过 R1、 R2 的电流分别为 I1、 I2 ；R1、 R2 两端的电压分别为 U1 、U2；R1、 R2 消耗的电功率分别为 P1 、P2；电路消耗的总功率为 P 总。

则下列说法正确的 是A ． I1:I2=2:1B ．U1:U2=2:1C ．P1:P2=2:1D ．P1:P 总=1:37 . 标有“ 220V ，40W ”和“ 220V ，60W ”的两只灯泡 L1、L2 串联在电路中时，两灯泡均发光，实际消耗的功率分别为 P1 和 P2，则（ ）A ． P1>P2B ．P1＝ P2C ．P1< P2D ．无法确定8 . 如图所示 . 电源电压保持不变 . 开关 s 闭合后 . 灯 L1、L2 都能正常工作， 甲、 乙两个电表的示数之比是 4:5 ， 此时灯 L1、 L2 的电功率之比是B ．4:1D ．5:4 9 . 如图所示的电路中， 电源电压 U 保持不变．若在甲、乙两处都接入电流表， 断开开关 S ，则I 甲∶I 乙＝2∶3. 若在甲、乙两处都接入电压表，闭合开关S ，则 R1、 R2 消耗的电功率 P1∶P2 等于（）A ．4:510. 如表为某电烤箱铭牌，如图虚线框内所示是其内部简化电路图，A．1∶1二、多选题B．3∶2C．2∶3D．4∶9的是A．电烤箱在高温挡工作 10min 所消耗的电能是 6.6×l05JB．电路中 R2 的阻值是llO ΩC．电路中 R1 的阻值是44ΩD．若在电路中加一个“限高温开关”，当电烤箱超过一定温度时能自动断开电路．该开关最好安装在的 A 点处A、B、C中11 . 下列说法中正确的是（）A．由可知，导体的电阻一定时，通过导体的电流跟导体两端的电压成正比B．由可知，导体两端的电压一定时，通过导体的电流跟导体的电阻成反经C．由可知，导体两端的电压一定时，通过导体的电流跟导体的电阻成反比D．由可知，当导体中的电流为时，导体的电阻也为12 . 下列关于功和能的说法中正确的是（）R1和 R2均为电热丝．则下列说法中正确A ．物体能够做功，就是说它具有能B ．物体具有能，它一定在做功C ．一定质量的物体速度越大，它的动能越大D ．一定质量的物体位置越高，它的重力势能越大13 . 把两个小灯泡并联后接到电源上，闭合开关后，发现灯 L1 比灯 L2 亮，下列分析正确的是A ．灯 L1 两端的电压高B ．通过灯 L1 的电流大C ．若将两灯串联，则灯 L2 比灯 L1 亮D ．若将两灯串联，则灯 L1 仍比灯 L2 亮三、填空题14 . 如图所示，开关由断开到闭合时，电流表的示数将15 . 小明家中有三只如上图所示的白炽电灯 , 甲灯“ PZ220V25W ”, 乙灯“ PZ220V40W ”, 丙灯“ PZ220V100W ”,当三灯均正常发光时 , 最亮的灯是 ____ ; 若三灯串联 ,最亮的是 __ ( 均选填“甲灯”或“乙灯”或“丙 16 . R1、 R2 两只电阻的阻值之比为 2:3 ，若把它们并联后接入电路，通过 R1、 R2 的电流之比是 ，R1、R2 两端电压之比是 ____ ，电功率之比是 _____ 。
