压装机简介

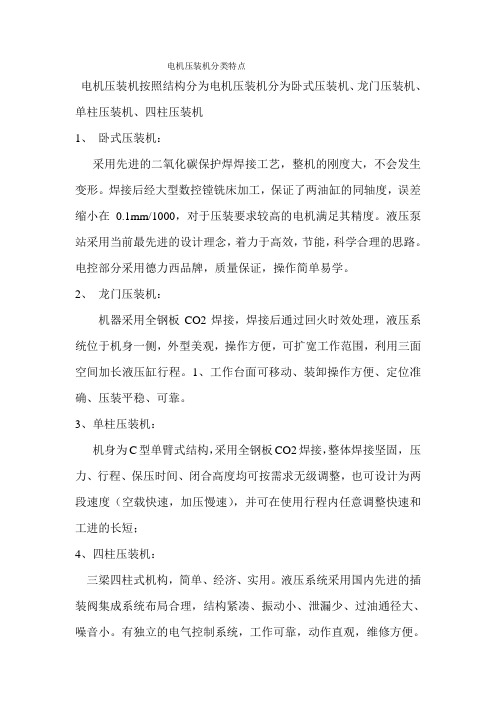

电机压装机分类特点
电机压装机按照结构分为电机压装机分为卧式压装机、龙门压装机、单柱压装机、四柱压装机
1、卧式压装机：
采用先进的二氧化碳保护焊焊接工艺，整机的刚度大，不会发生变形。

焊接后经大型数控镗铣床加工，保证了两油缸的同轴度，误差缩小在0.1mm/1000，对于压装要求较高的电机满足其精度。

液压泵站采用当前最先进的设计理念，着力于高效，节能，科学合理的思路。

电控部分采用德力西品牌，质量保证，操作简单易学。

2、龙门压装机：
机器采用全钢板CO2焊接，焊接后通过回火时效处理，液压系统位于机身一侧，外型美观，操作方便，可扩宽工作范围，利用三面空间加长液压缸行程。

1、工作台面可移动、装卸操作方便、定位准确、压装平稳、可靠。

3、单柱压装机：
机身为C型单臂式结构，采用全钢板CO2焊接，整体焊接坚固，压力、行程、保压时间、闭合高度均可按需求无级调整，也可设计为两段速度（空载快速，加压慢速），并可在使用行程内任意调整快速和工进的长短；
4、四柱压装机：
三梁四柱式机构，简单、经济、实用。

液压系统采用国内先进的插装阀集成系统布局合理，结构紧凑、振动小、泄漏少、过油通径大、噪音小。

有独立的电气控制系统，工作可靠，动作直观，维修方便。

采用按钮控制，具有点动、自动和自动三种操作方式。

本文有枣庄立邦机械有限公司整理发布。

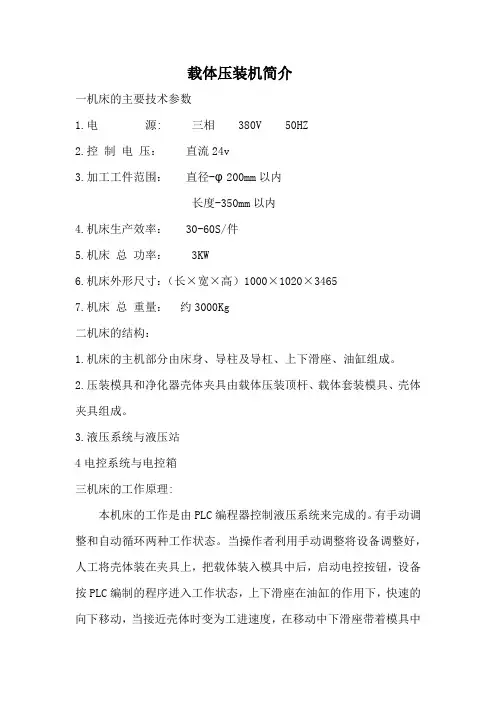

载体压装机简介一机床的主要技术参数1.电源: 三相 380V 50HZ2.控制电压：直流24v3.加工工件范围：直径-φ200mm以内长度-350mm以内4.机床生产效率： 30-60S/件5.机床总功率： 3KW6.机床外形尺寸：（长×宽×高）1000×1020×34657.机床总重量：约3000Kg二机床的结构：1.机床的主机部分由床身、导柱及导杠、上下滑座、油缸组成。

2.压装模具和净化器壳体夹具由载体压装顶杆、载体套装模具、壳体夹具组成。

3.液压系统与液压站4电控系统与电控箱三机床的工作原理:本机床的工作是由PLC编程器控制液压系统来完成的。

有手动调整和自动循环两种工作状态。

当操作者利用手动调整将设备调整好，人工将壳体装在夹具上，把载体装入模具中后，启动电控按钮，设备按PLC编制的程序进入工作状态，上下滑座在油缸的作用下，快速的向下移动，当接近壳体时变为工进速度，在移动中下滑座带着模具中的载体，准确地套在净化器的壳体上，并停止运动，而上滑座带着顶杆沿着导柱继续下移，顶杆推动载体进入净化器的壳体中。

其压装深度按图纸要求，由接近开关和定位挡块控制。

当上滑座磁到接近开关和定位挡块后，上下滑座自动快速上移，磁终点开关自动停止。

如此完成一个压装载体的工作循环。

四机床的配置:1.液压系统的阀组采用北京华德液压产品.2．机床PC机采用日本欧姆龙或三菱公司产品，低压电器采用施耐德产品.3.机床配有测力装置.4机床前面有光栅防护,其他3面有铝合金型材与金属网防护.长春万洲科技有限公司附件：设备照片。

压装机压装部分设计
一、简介
压装机是一种高效的冷作夹具，它可以将各种工件快速精确的夹紧和冷作在一起。

压装机分为气动型和电动型，可以满足不同工艺要求。

该压装机具有刚性和精度高、效率高、成本低等优点，满足了工厂的高效组装要求，并减少了人工的劳动强度。

二、压装机的结构设计
压装机主要由压装头、滑台、固定架、液压传动系统、操作面板等组成。

1.压装头：压装头由吸附手机、夹具、传动轴、手柄等组成。

吸附手柄由可调紧螺钉和夹紧螺母组成，可用来夹紧各种工件；夹具由夹紧杆、活套和夹紧螺钉等组成，可以固定工件；传动轴由转动部分和传动部分组成，可以将液压传动系统传送给压装头；手柄由手柄和操作盘组成，可以进行精确操作。

2.滑台：滑台由滑台板、导轨、滑块和滑台定位装置组成，可以将压装头在水平方向移动，以便调整工件的位置。

3.固定架：固定架由上架横梁、下架横梁、固定支架和支撑架组成，可以将压装头固定在特定位置，以便在水平方向移动。

4.液压传动系统：液压传动系统由电磁阀、液压泵、油缸和油管等组成，可以向压装头传送液压力，以控制工件的夹紧。

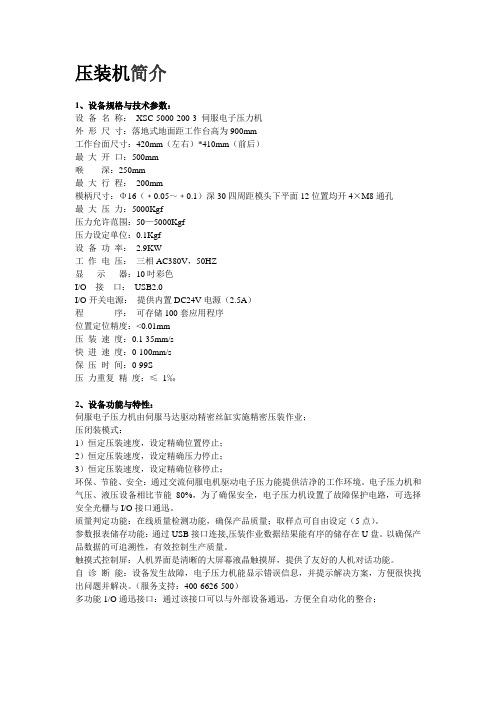

压装机简介1、设备规格与技术参数：设备名称：XSC-5000-200-3 伺服电子压力机外形尺寸：落地式地面距工作台高为900mm工作台面尺寸：420mm（左右）*410mm（前后）最大开口：500mm喉深：250mm最大行程：200mm模柄尺寸：Φ16（﹢0.05～﹢0.1）深30四周距模头下平面12位置均开4×M8通孔最大压力：5000Kgf压力允许范围：50—5000Kgf压力设定单位：0.1Kgf设备功率：2.9KW工作电压：三相AC380V，50HZ显示器：10吋彩色I/O 接口：USB2.0I/O开关电源：提供内置DC24V电源（2.5A）程序：可存储100套应用程序位置定位精度：<0.01mm压装速度：0.1-35mm/s快进速度：0-100mm/s保压时间：0-99S压力重复精度：≤1‰2、设备功能与特性：伺服电子压力机由伺服马达驱动精密丝缸实施精密压装作业；压闭装模式：1）恒定压装速度，设定精确位置停止；2）恒定压装速度，设定精确压力停止；3）恒定压装速度，设定精确位移停止；环保、节能、安全：通过交流伺服电机驱动电子压力能提供洁净的工作环境。

电子压力机和气压、液压设备相比节能80%，为了确保安全，电子压力机设置了故障保护电路，可选择安全光栅与I/O接口通迅。

质量判定功能：在线质量检测功能，确保产品质量；取样点可自由设定（5点）。

参数报表储存功能：通过USB接口连接,压装作业数据结果能有序的储存在U盘。

以确保产品数据的可追溯性，有效控制生产质量。

触摸式控制屏：人机界面是清晰的大屏幕液晶触摸屏，提供了友好的人机对话功能。

自诊断能：设备发生故障，电子压力机能显示错误信息，并提示解决方案，方便很快找出问题并解决。

（服务支持：400-6626-500）多功能1/O通迅接口：通过该接口可以与外部设备通迅，方便全自动化的整合；3、设备基本操作：1) 参数设置状态，双手按下两只按钮，压力头慢速滑行，当释放任一按钮,压力头保存在当前位置,继续按下,压头继续滑行.当同时释放两只按钮时,压力头慢速滑行回原位。

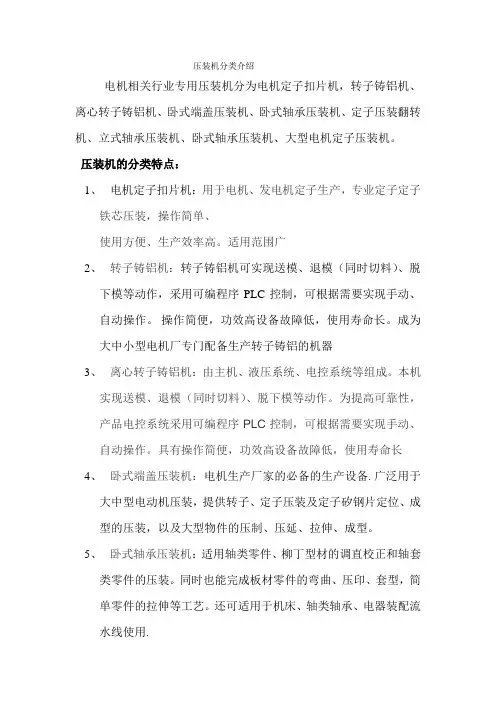

压装机分类介绍电机相关行业专用压装机分为电机定子扣片机，转子铸铝机、离心转子铸铝机、卧式端盖压装机、卧式轴承压装机、定子压装翻转机、立式轴承压装机、卧式轴承压装机、大型电机定子压装机。

压装机的分类特点：1、电机定子扣片机：用于电机、发电机定子生产，专业定子定子铁芯压装，操作简单、使用方便、生产效率高。

适用范围广2、转子铸铝机：转子铸铝机可实现送模、退模（同时切料）、脱下模等动作，采用可编程序PLC控制，可根据需要实现手动、自动操作。

操作简便，功效高设备故障低，使用寿命长。

成为大中小型电机厂专门配备生产转子铸铝的机器3、离心转子铸铝机：由主机、液压系统、电控系统等组成。

本机实现送模、退模（同时切料）、脱下模等动作。

为提高可靠性，产品电控系统采用可编程序PLC控制，可根据需要实现手动、自动操作。

具有操作简便，功效高设备故障低，使用寿命长4、卧式端盖压装机：电机生产厂家的必备的生产设备. 广泛用于大中型电动机压装，提供转子、定子压装及定子矽钢片定位、成型的压装，以及大型物件的压制、压延、拉伸、成型。

5、卧式轴承压装机：适用轴类零件、柳丁型材的调直校正和轴套类零件的压装。

同时也能完成板材零件的弯曲、压印、套型，简单零件的拉伸等工艺。

还可适用于机床、轴类轴承、电器装配流水线使用.6、定子压装翻转机：采用单柱式结构，三面开口，工作范围大，可作为电机生产线上使用，也可单独使用。

本机配有PLC，压装时只需要按照预定设置的型号，选取操作即可。

方便，安全系数高。

本品广泛用于电动机压装，提供转子、定子压装及定子矽钢片定位、成型的压装，以及大型物件的压制、压延、拉伸、成型.7、立式轴承压装机：多功能小型液压机床，台面开U型槽，便于轴的放置和轴类零件的压制，用于轴类零件和轴套类磁零件的压装，也可以完成压印，套形等动作。

压制不很严格的粉末、塑料制品，主要适用于机床，内燃机、电器、轴承、洗衣机、汽车电机、步进电机等行业使用，适用于三资企业流水装配线使用。

压装机的概念压装机是指一种将液体或气体添加到容器或管道中的设备。

它通过施加压力，使液体或气体进入容器，从而实现填充或封闭的功能。

压装机通常有多种不同的型号和配置，可以适用于各种不同的应用领域。

压装机的工作原理是利用机械力将液体或气体压入容器中。

这通常是通过一个活塞或柱塞来完成的，通过活塞运动产生的压力将液体或气体推入容器中。

压装机通常还配备了一个泵或压缩机，用于产生必要的压力。

压装机主要有以下几个关键组成部分：1. 液压系统：压装机通常采用液压系统来提供动力和控制功能。

液压系统由液压泵、供油管路、液压缸和控制阀等组成。

液压泵通过供油管路将液体压入液压缸中，从而产生所需的压力。

2. 压力传感器：压装机通常配备了一个压力传感器，用于监测容器中的压力。

传感器将压力转化为电信号，通过控制系统进行处理和显示。

3. 控制系统：压装机通常配备了一个控制系统，用于监控和调节设备的工作参数。

控制系统通常包括一个人机界面，通过该界面可以设置和显示所需参数，如压力、流量和时间等。

4. 容器或管道：压装机需要一个容器或管道来装载需要填充的液体或气体。

容器通常具有密封性能，以防止泄漏和污染。

压装机的应用范围非常广泛。

在食品和饮料工业中，压装机常用于将饮料、果汁、奶制品和调味品等液体添加到瓶子、罐子或袋子中。

在制药工业中，压装机常用于填充药品到药瓶、药袋或药片中。

在化工工业中，压装机常用于将液体或气体压入容器中，如油漆、涂料、胶水和化学试剂等。

此外，压装机还广泛应用于汽车、航空航天、电子和建筑等领域。

压装机的优点是操作简单、效率高和可靠性好。

它可以实现精确的控制，适用于不同粘度、压力和容量的液体或气体填充。

它还可以提高生产效率，降低人力成本，减少废品和污染。

总的来说，压装机是一种非常重要的工业设备，具有广泛的应用领域和优越的性能。

随着技术的不断进步和需求的不断增长，压装机将不断发展和改进，以满足不同行业的需求。

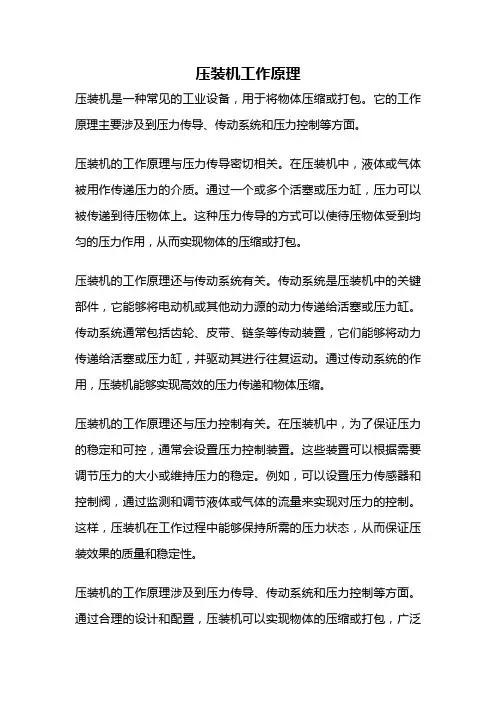

压装机工作原理
压装机是一种常见的工业设备，用于将物体压缩或打包。

它的工作原理主要涉及到压力传导、传动系统和压力控制等方面。

压装机的工作原理与压力传导密切相关。

在压装机中，液体或气体被用作传递压力的介质。

通过一个或多个活塞或压力缸，压力可以被传递到待压物体上。

这种压力传导的方式可以使待压物体受到均匀的压力作用，从而实现物体的压缩或打包。

压装机的工作原理还与传动系统有关。

传动系统是压装机中的关键部件，它能够将电动机或其他动力源的动力传递给活塞或压力缸。

传动系统通常包括齿轮、皮带、链条等传动装置，它们能够将动力传递给活塞或压力缸，并驱动其进行往复运动。

通过传动系统的作用，压装机能够实现高效的压力传递和物体压缩。

压装机的工作原理还与压力控制有关。

在压装机中，为了保证压力的稳定和可控，通常会设置压力控制装置。

这些装置可以根据需要调节压力的大小或维持压力的稳定。

例如，可以设置压力传感器和控制阀，通过监测和调节液体或气体的流量来实现对压力的控制。

这样，压装机在工作过程中能够保持所需的压力状态，从而保证压装效果的质量和稳定性。

压装机的工作原理涉及到压力传导、传动系统和压力控制等方面。

通过合理的设计和配置，压装机可以实现物体的压缩或打包，广泛
应用于各个领域，如制造业、物流领域等。

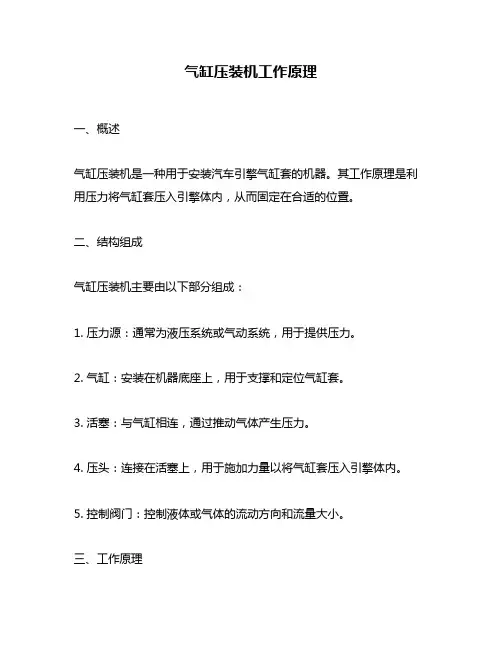

气缸压装机工作原理
一、概述
气缸压装机是一种用于安装汽车引擎气缸套的机器。

其工作原理是利用压力将气缸套压入引擎体内，从而固定在合适的位置。

二、结构组成
气缸压装机主要由以下部分组成：
1. 压力源：通常为液压系统或气动系统，用于提供压力。

2. 气缸：安装在机器底座上，用于支撑和定位气缸套。

3. 活塞：与气缸相连，通过推动气体产生压力。

4. 压头：连接在活塞上，用于施加力量以将气缸套压入引擎体内。

5. 控制阀门：控制液体或气体的流动方向和流量大小。

三、工作原理
1. 准备工作
首先需要准备好需要安装的汽车引擎，并确定需要安装的位置和数量。

然后将气缸套放置在机器底座上，并调整好高度和位置，使其与引擎
对齐。

2. 加压
接下来开启液压或气动系统，让液体或气体进入活塞内部。

随着活塞
的移动，压头开始施加力量，将气缸套压入引擎体内。

3. 停止加压
当气缸套完全安装到位时，停止加压并关闭液压或气动系统。

此时可
以将气缸压装机从引擎上移开，并进行下一个气缸套的安装。

四、注意事项
1. 气缸套必须与引擎匹配，否则会导致不良后果。

2. 在操作过程中要注意安全，避免发生意外事故。

3. 保持机器干净，并进行定期维护和保养，以确保其正常工作。

五、总结
通过以上介绍，我们可以了解到气缸压装机的工作原理和组成部分。

在实际使用中需要注意安全和正确操作方法，以确保其正常工作并达到预期效果。

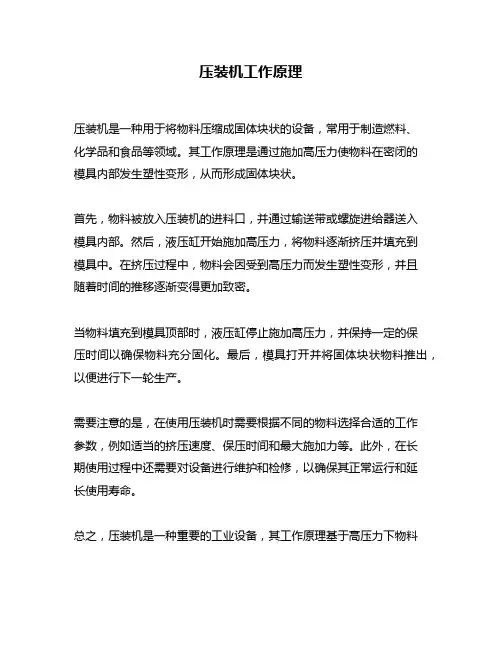

压装机工作原理
压装机是一种用于将物料压缩成固体块状的设备，常用于制造燃料、
化学品和食品等领域。

其工作原理是通过施加高压力使物料在密闭的
模具内部发生塑性变形，从而形成固体块状。

首先，物料被放入压装机的进料口，并通过输送带或螺旋进给器送入
模具内部。

然后，液压缸开始施加高压力，将物料逐渐挤压并填充到
模具中。

在挤压过程中，物料会因受到高压力而发生塑性变形，并且
随着时间的推移逐渐变得更加致密。

当物料填充到模具顶部时，液压缸停止施加高压力，并保持一定的保
压时间以确保物料充分固化。

最后，模具打开并将固体块状物料推出，以便进行下一轮生产。

需要注意的是，在使用压装机时需要根据不同的物料选择合适的工作
参数，例如适当的挤压速度、保压时间和最大施加力等。

此外，在长
期使用过程中还需要对设备进行维护和检修，以确保其正常运行和延
长使用寿命。

总之，压装机是一种重要的工业设备，其工作原理基于高压力下物料
的塑性变形和固化。

通过合理的工艺参数和设备维护，可以实现高效、稳定的生产过程，并满足不同领域对固体块状物料的需求。

轮对压装机，是铁路车辆系统滚动轴承压装的专业设备。

轮对压装机结构简单，工作可靠，适应性强，工作原理如下：
1、套车轮
小车沿纵向导轨移动到上、下料工位，用吊车将两车轮套装到车轴上
2、上料
车轮套装完成后，小车沿纵向导轨移动到压装工位，系统检测设备状态。

3、压右轮
左摆锤升起，右摆锤落下，小车处于原始位置。

在压装过程中，左摆锤将作用在车轴左端面上，将车轴定位住，使之不能向右移动；同时，主压头的压块作用在右车轮上，将直接推动右轮向前移动，右轮将直接被压到轴上。

4、复位
右车轮压装完成后，设备恢复起始状态，主液压缸快速退回，轮对与小车也回到初始状态，此时左摆锤落下，右摆锤升起
5、压左轮
小车处于原始位置，左摆锤落下，右摆锤升起，在压左轮过程中，副压头的压块顶在左轮轮毂上，使之不能向左运动；主压头上升起的摆锤顶在车轴右端面上，并推之向左运动，左轮便被压装到车轴上。

6、复位
左侧车轮压装完成后，系统恢复起始状态，液压缸快速退回
7、下料
小车沿纵向导轨移动到吊装工位，吊车吊下压装完成的轮对。

小车和轮对也回到原始位置；随后右摆锤落下。

8、组装完成复位
本文有枣庄力邦机械有限公司整理发布。
