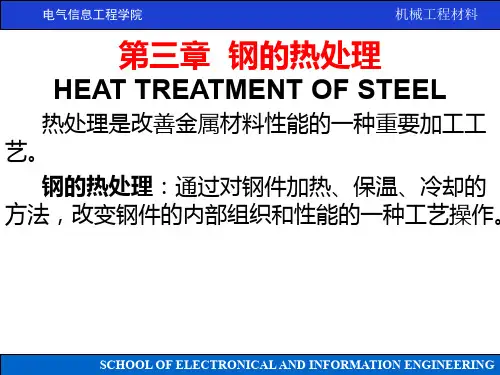

机械工程材料基础第三章钢的热处理

一、名词解释：１、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。

２、加工硬化：金属塑性变形后，强度硬度提高的现象。

２、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。

５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。

二、选择适宜材料并说明常用的热处理方法三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：下料锻造正火机加工调质机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。

去除表面淬火热应力，表面M＋A’心部S回四、选择填空（20分）１．合金元素对奥氏体晶粒长大的影响是（d）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面２．适合制造渗碳零件的钢有（c）。

（a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12（c）15、20Cr、18Cr2Ni4WA、20CrMnTi３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理4．制造手用锯条应当选用（a ）（a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火5．高速钢的红硬性取决于（b ）（a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ）（a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火8. 二次硬化属于（d）（a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b）（a）获得单一的马氏体组织，提高硬度和耐磨性（b）获得单一的奥氏体组织，提高抗腐蚀性，防止晶间腐蚀（c）降低硬度，便于切削加工１０.推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用（b ）（a）20Cr渗碳淬火后低温回火（b）ZGMn13—3经水韧处理（c）W18Cr4V淬火后低温回火五、填空题(20分)1、马氏体是碳在a-相中的过饱和固溶体，其形态主要有板条马氏体、片状马氏体。

实验报告院系：课程名称: 日期:班级: 组号：学号：实验室：专业：姓名：教师签名：实验名称：钢的热处理实验成绩评定：实验仪器材料:箱式电炉若干，洛氏硬度计一台，45钢、T12钢试样若干(直径1.5CM)、淬火水槽-个. 实验目的要求：1.初步掌握普通热处理的基本工艺方法2、掌握成分(含碳量)、工艺（加温温度)对钢组织和性能的影响。

实验原理：热处理是将钢加热到一定温度、经过一定时间的保温，然后以一定速度冷却下来的操作，通过这样的工艺过程钢的组织和性能将发生改变。

普通热处理分为退火、正火，淬火和回火。

钢加热到一定温度保温后缓慢冷却(通常随炉冷却)至500℃以下空冷叫退火，得到接近平衡态的组织。

奥氏体化的钢在空气中冷却叫正火，得到共析铁素体（或渗碳体）加珠光体。

过冷奥氏体快冷(大于临界冷速)叫淬火，得到马氏体组织。

淬火钢再加热到A1以下会发生回火转变，随回火温度的升高分别得到回火马氏体，回火屈氏体和回火索氏体。

随冷却速度赠加，钢的硬度升高。

通常加热、保温的目的是为了得到成分均匀的细小的奥氏体晶粒，亚共析碳钢的完全退火、正火、淬火的加热温度范围是A c3+30~50℃，过失析钢的球化退火及淬火加热温度是A c1 +30~50℃，过共析钢的正火温度是A cⅢ+30~50℃，保温时间根据钢种，工件尺寸大小，炉子加热类型等由经验公式决定。

表格 1 碳钢普通热处理的加热温度、冷却方式、组织性能及应用范围表格 2 实验参数设计实验步骤：根据实验对45钢进行正淬火和回火热处理，并测定硬度，分析工艺对钢性能的影响。

结果分析:1.热处理条件加热温度、冷却速度、回温度等)对实验和性能的影响。

答：不同的条件下的材料组织和性能也会有所不同。

《工程材料及机械制造基础》习题答案齐乐华主编第一章材料的种类与性能（P7）１、金属材料的使用性能包括哪些？力学性能、物理性能、化学性能等。

２、什么是金属的力学性能？它包括那些主要力学指标？金属材料的力学性能：金属材料在外力作用下所表现出来的与弹性和非弹性反应相关或涉及力与应变关系的性能。

主要包括：弹性、塑性、强度、硬度、冲击韧性等。

３、一根直径10mm的钢棒，在拉伸断裂时直径变为8.5mm，此钢的抗拉强度为450Mpa，问此棒能承受的最大载荷为多少？断面收缩率是多少？F=35325N ψ=27.75%４、简述洛氏硬度的测试原理。

以压头压入金属材料的压痕深度来表征材料的硬度。

5、什么是蠕变和应力松弛？蠕变：金属在长时间恒温、恒应力作用下，发生缓慢塑性变形的现象。

应力松弛：承受弹性变形的零件，在工作过程中总变形量不变，但随时间的延长，工作应力逐渐衰减的现象。

6、金属腐蚀的方式主要有哪几种？金属防腐的方法有哪些？主要有化学腐蚀和电化学腐蚀。

防腐方法：1）改变金属的化学成分；2）通过覆盖法将金属同腐蚀介质隔离；3）改善腐蚀环境；4）阴极保护法。

第二章材料的组织结构（P26）1、简述金属三种典型结构的特点。

体心立方晶格：晶格属于立方晶系，在晶胞的中心和每个顶角各有一个原子。

每个体心立方晶格的原子数为：2个。

塑性较好。

面心立方晶格：晶格属于立方晶系，在晶胞的8个顶角和6个面的中心各有一个原子。

每个面心立方晶格的原子数为：4个。

塑性优于体心立方晶格的金属。

密排六方晶格：晶格属于六方棱柱体，在六棱柱晶胞的12个项角上各有一个原子，两个端面的中心各有一个原子，晶胞内部有三个原子。

每个密排六方晶胞原子数为：6个，较脆2、金属的实际晶体中存在哪些晶体缺陷？它们对性能有什么影响？存在点缺陷、线缺陷和面缺陷。

使金属抵抗塑性变形的能力提高，从而使金属强度、硬度提高，但防腐蚀能力下降。

3、合金元素在金属中存在的形式有哪几种？各具备什么特性？存在的形式有固溶体和金属化合物两种。

工程材料综合实验(基础实验+钢的热处理)实验报告工程材料综合实验处理报告单位：过程装备与控制工程10-1班实验者: 侯鹏飞学号10042107胡兴文学号10042108李东升学号10042110【实验名称】工程材料综合实验【实验目的】运用所学的理论知识和实验技能以及现有的实验设备，通过自己设计实验方案、独立实验并得出实验结果，达到进一步深化课堂内容，加强对《工程材料》课程理论的系统认识，并提高分析问题和解决问题的能力。

通过做这个实验，使学生们可以充分了解以下知识，并学会操作一些必要的仪器和设备：1、研究铁碳合金在平衡状态下的显微组织；2、分析含碳量对铁碳合金显微组织的影响，加深理解成分、组织与性能之间的相互关系；3、了解碳钢的热处理操作；4、研究加热温度、冷却速度、回火温度对碳钢性能的影响；5、观察热处理后钢的组织及其变化；6、了解常用硬度计的原理，初步掌握硬度计的使用。

【实验材料及设备】1、显微镜、预磨机、抛光机、热处理炉、硬度计、砂轮机等；2、金相砂纸、水砂纸、抛光布、研磨膏等；3、三个形状尺寸基本相同的碳钢试样（低碳钢20＃、中碳钢45＃、高碳钢T10）【实验内容】三个形状尺寸基本相同的试样分别是低碳钢、中碳钢和高碳钢，均为退火状态，不慎混在一起，请用硬度法和金相法区分开。

1、设计实验方案：三种碳钢的热处理工艺（加热温度、保温时间、冷却方式）。

做实验前完成。

样品加热温度保温时间冷却方式20# 880℃25min 空冷45# 淬火880℃高温回火600℃淬火25min高温回火25min水冷T10 900℃30min 水冷2、选定硬度测试参数，一般用洛氏硬度。

样品20# 45# T10 硬度HRB50 HRC20 HR633、热处理前后的金相组织观察、硬度的测定。

4、分析碳钢成分—组织—性能之间的关系。

样品成分组织性能20# 马氏体F+P冲压性与焊接性良好45# 马氏体F+P经热处理后可获得良好的综合机械性能T10 马氏体+奥氏体P+Fe3C II硬度高，韧性适中【实验步骤】1、观察平衡组织并测硬度：（1）制备金相试样（包括磨制、抛光和腐蚀）；（2）观察并拍摄显微组织；（3）测试硬度。

14、为什么铸造合金常选用接近共晶点的合金？为什么要进行压力加工的合金常选用单相固溶体成分的合金？近共晶点的合金熔点低，结晶范围小，铸造性能好。

单相固溶体成分的合金具有良好的塑性和小的变形抗力，可锻性好。

15、何谓α、γ、Fe3C、C、P、A、L d、（L d `）？它们的结构、组织形态、力学性能有何特点？α为铁素体，Fe3C为渗碳体，C为碳元素，P为珠光体，γ、A为奥氏体，L d为高莱氏体，（L d `）为低温莱氏体。

α为体心立方结构，溶碳量低，强度、硬度低，塑性、韧性好。

γ、A是碳在γ—Fe中形成的间隙固溶体，为面心立方结构，溶碳量较大，是高温组织，硬度较低，塑性较高，易于成形。

Fe3C是铁和碳的金属化合物，含碳量6.69%，硬度很高，脆性很大，塑性和韧性几乎为零。

P是铁素体与渗碳体的机械混合物，碳的分数为0.77%，具有良好的力学性能。

L d是奥氏体与渗碳体的机械混合物，（L d `）是珠光体与渗碳体的机械混合物，含碳量 4.3%，力学性能与渗碳体接近。

16、碳钢与铸铁两者的成分、组织和性能有何差别？并说明原因。

碳含量小于2.11%是碳钢，大于2.11%是铸铁；碳钢中的碳与铁以金属化合物的形式存在，而铸铁中的碳以游离石墨的形式存在；碳钢的力学性能较好，其硬度、强度随含碳量的增加而增加，塑性、韧性随含碳量的增加而下降，铸铁的力学性能取决于石墨的形状、大小及分布；铸铁的铸造性能优于碳钢；铸铁不能进行压力加工，其焊接性能远不及碳钢。

17、分析碳的质量分数分别为0.20%、0.60%、0.80%、1.0%的铁碳合金从液态缓慢冷至室温时的结晶过程和室温组织。

指出这四种成分组织与性能的区别。

碳的质量分数为0.20%、0.60%的铁碳合金均属于亚共析钢，从液态缓慢冷至室温时的结晶过程为：经过AC线时从液态中结晶出A，经过AE线时全部结晶为A，经过GS线时由于贫碳有F析出，经过PSK线时剩余的A转变为P，室温组织为P+F。

钢的热处理工业生产中热处理工艺分为：普通热处，即退火、正火、淬火、回火，俗称“四把火”表面热处理，包括表面淬火（感应加热淬火、火焰淬火）、化学热处理（渗碳、氮化、碳氮共渗）。

1.退火是将钢加热到一定温度保温以后，随炉缓慢冷却（炉冷）的热处理工艺。

其主要目的是降低硬度，提高塑性，细化或均匀组织成分，消除内应力。

常用的退火有去应力退火、完全退火和球化退火。

2.正火将钢加热到适当的温度，保持一定时间后出炉空冷的热处理工艺。

其目的是调整硬度，改善切削加工性；细化晶粒，均匀组织；消除网状碳化物，为球化退火或最终热处理作准备。

正火和退火相比，正火的冷却速度快，所得组织更细密，强度硬度较高。

3.淬火是将钢加热到一定温度保温后，快速泠却，以取得马氏体组织的热处理工艺。

淬火的目的是提高硬度、强度和耐磨性，淬火后必须配以适当回火。

淬火是在冷却液中进行冷却，理想的淬火冷却液应该保证工件在650～500℃快速冷却，而在300～200℃慢速冷却。

常见冷却方法有单液、双液、分级和等温淬火。

淬火工艺应区分两个概念：淬硬性和淬透性。

淬火的缺陷：硬度不足和软点、过热与过烧、变形和裂纹、氧化和脱碳。

4.回火是将淬火后的工件重新加热到低于727℃的温度，保温冷却的热处理工艺。

回火常是工件最终的热处理，淬火+回火是强化钢材的一个完整过程。

其目的：消除淬火应力与脆性，稳定淬火组织，并获得较高的机械性能。

按回火温度不同分：低温回火（150～250℃）、中温回火（350～500℃）、高温回火（500～650℃）。

淬火后的高温回火也称为调质，在轴类零件、齿轮应用很多，可获得优良的综合力学性能。

5.表面热处理只仅对工件表层进行淬火的工艺，以获得“表硬心韧”的力学性能。

常用的表面热处理方法有表面淬火和化学热处理两种。

（一）碳素钢碳素钢也称碳钢，使用最为普遍。

它的主要成分是铁和碳，此外还有硫、磷、锰、硅。

时间 保温炉冷 空冷 水冷（油冷）淬火 退火 调质 回火正火 温度 加热各种热处理的示意图1.分类2.碳素钢的牌号表示、性能及用途（1）普通碳素结构钢牌号表示方法：由代表屈服点的字母Q、屈服点数值、质量等级符号、脱氧方法符号四部分顺序组成。
